105450710101

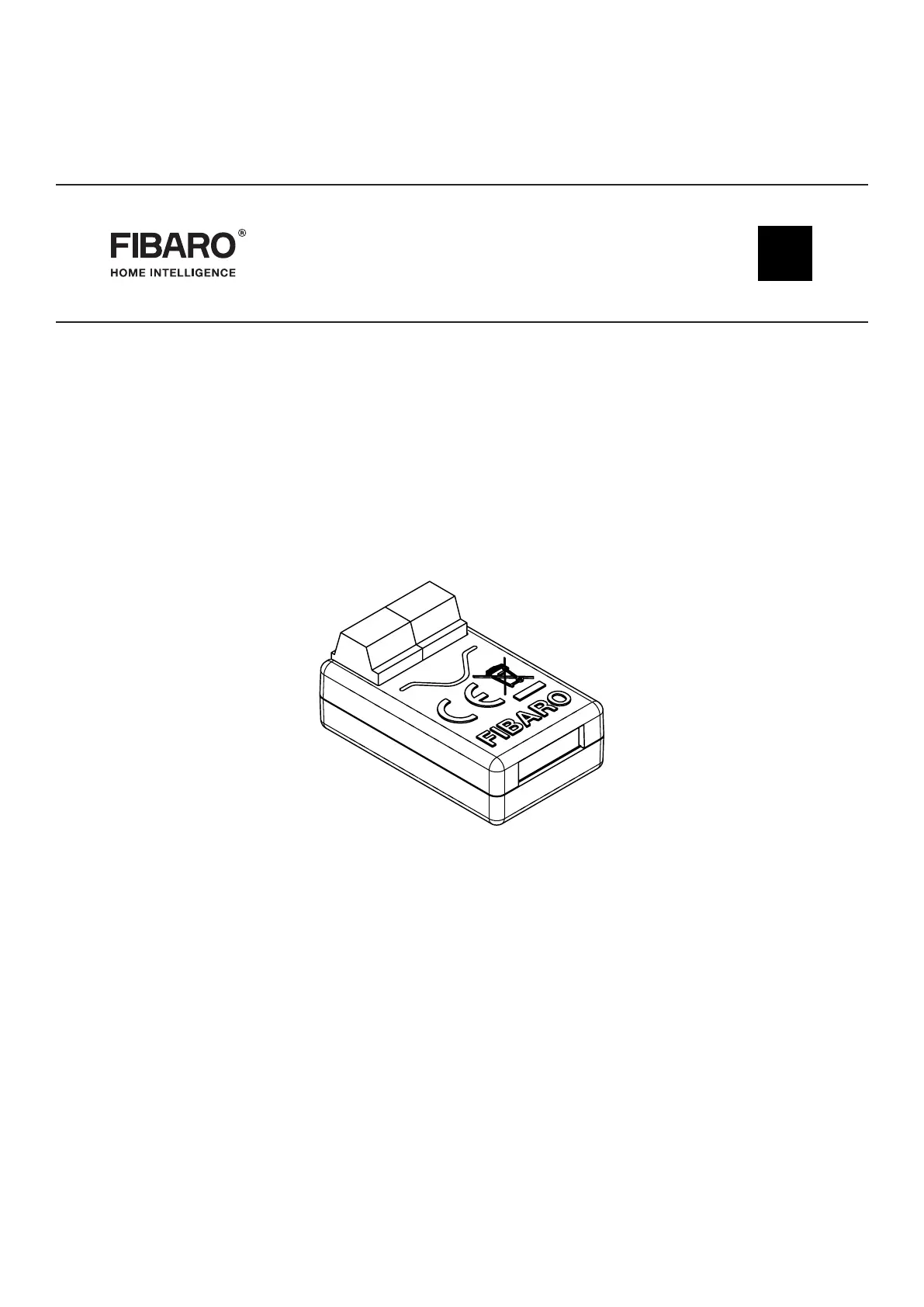

FIBARO Smart Implant allows enhancing the

functionality of wired sensors and other devices by

adding Z-Wave network communication.

You can connect binary sensors, analog sensors,

DS18B20 temperature sensors or DHT22 humidity and

temperature sensor to report their readings to the Z-Wave

controller.

It can also control devices by opening/closing output

contacts independently of the inputs.

Specications

Power supply: 9-30V DC ±10%

Inputs: 2 0-10V or digital inputs

1 serial 1-wire input

Outputs: 2 potential-free outputs

Supported digital sensors: 6 DS18B20 or 1 DHT22

Maximum current on outputs: 150mA

Maximum voltage on outputs: 30V DC / 20V AC ±5%

Radio frequency band: 868 MHz

Transmit power: EIRP max. 7dBm

Operating temperature: 0–40°C

Dimensions (L x W x H): 29 x 18 x 13 mm

Dane techniczne

Zasilanie: 9-30V DC ±10%

Wejścia: 2 0-10V lub binarne

1 szeregowe 1-wire

Wyjścia: 2 bezpotencjałowe

Wspierane czujniki cyfrowe: 6 DS18B20 lub 1 DHT22

Maksymalne natężenie

na wyjściu:

150mA

Maksymalny napięcie

na wyjściu:

30V DC / 20V AC ±5%

Pasmo częstotliwości radiowej: 868 MHz

Moc nadawania: EIRP maks. 7dBm

Temperatura pracy: 0–40°C

Wymiary (dł. x szer. x wys.): 29 x 18 x 13 mm

!Warnings

The device is powered with a secure voltage. Neverthe-

less, the user should be careful or should commission the

installation to a qualied person.

Connected device and the Smart Implant itself may be

damaged if the type and values of connected device are

inconsistent with the technical specication!

Connect only in accordance with one of the diagrams pre-

sented in the full manual. Incorrect connection may cause

risk to health, life or material damage.

Do not modify this device in any way not included in the

manual.

Do not connect sensors other than DS18B20 or DHT22 to

SP and SD terminals.

Do not connect sensors to SP and SD terminals with

wires longer than 3 meters.

Do not expose this product to moisture, water or other

liquids.

This product is designed for indoor use only. Do not use

outside!

The manufacturer, Fibar Group S.A. will not be held re-

sponsible for any damage or loss of warranty privileges

for other connected devices if the connection is not com-

pliant with their manuals.

This product is not a toy. Keep away from children and

animals!

!Ostrzeżenia

Urządzenie jest zasilane napięciem bezpiecznym, należy

jednak zachować szczególną ostrożność lub zlecić insta-

lację osobie wykwalikowanej.

Podłączone urządzenie i sam Smart Implant mogą zostać

uszkodzone jeśli podłączone urządzenie jest niezgodne

ze specykacją techniczną!

Podłącz urządzenie zgodnie z jednym ze schematów

dostępnych w pełnej instrukcji. Niepoprawne podłączenie

może spowodować utratę mienia, zdrowia lub życia.

Nie modykuj urządzenia w sposób, który nie jest opisany

w instrukcji.

Nie podłączaj innych czujników niż DS18B20 lub DHT22

do zacisków SP i SD.

Nie podłączaj czujników do zacisków SP i SD przewodem

dłuższym niż 3 metry.

Nie wystawiaj urządzenia na działanie wilgoci, wody lub

innych cieczy.

Ten produkt jest przeznaczony wyłącznie do użytku we-

wnątrz pomieszczeń. Nie używać na zewnątrz!

Producent, Fibar Group S.A. nie ponosi odpowiedzial-

ności za ewentualne szkody lub utratę gwarancji podłą-

czonych urządzeń, jeśli podłączenie jest niezgodne z ich

instrukcją obsługi.

Ten produkt nie jest zabawką. Trzymać poza zasięgiem

dzieci i zwierząt.

Basic activation of the device

1. Connect the device in accordance with one of the

diagrams (more wiring diagrams available in the full

manual):

A - Example connection with 2 DS18B20 sensors

B - Example connection with DHT22 sensor

C - Example connection with 2 binary

sensors/buttons

D - Example connection with 3-wire analog sensor

E - Example connection with 2-wire analog sensor

(12V power supply)

F - Example connection with gate opener

G - Example connection with parametric alarm line

DS18B20 sensor,

DHT22 sensor,

binary

sensor / button,

3-wire analog sensor,

2-wire

analog sensor,

gate opener,

alarm sensor,

alarm system hub, B – button

2. Locate the device nearby the main Z-Wave controller.

3. Set the main Z-Wave controller into adding mode.

4. Quickly, triple click the button located in the centre of

the device.

5. Wait for the device to be added into the system.

6. Successful adding will be conrmed by the controller.

Podstawowy montaż urządzenia

1. Podłącz urządzenie zgodnie z jednym ze schematów

(więcej schematów dostępnych w pełnej instrukcji):

A - Przykładowe połączenie z 2 czujnikami DS18B20

B - Przykładowe połączenie z czujnikiem DHT22

C - Przykładowe połączenie z 2 czujnikami binarnymi

lub przyciskami

D - Przykładowe połączenie z 3-przewodowym

czujnikiem analogowym

E - Przykładowe połączenie z 2-przewodowym

czujnikiem analogowym (zasilanie 12V)

F - Przykładowe połączenie ze sterownikiem bram

G - Przykładowe połączenie z parametryczną linią

alarmową

czujnik DS18B20,

czujnik DHT22,

czujnik

binarny / przycisk,

3-przewodowy czujnik

analogowy,

2-przewodowy czujnik analogowy,

sterownik bramy,

czujnik alarmowy,

centrala systemu alarmowego, B – przycisk

2. Umieść urządzenie w pobliżu kontrolera Z-Wave.

3. Uruchom tryb dodawana w kontrolerze Z-Wave.

4. -Trzykrotnie, szybko kliknij przycisk umieszczony po

środku urządzenia.

5. -Poczekaj, aż urządzenie zostanie dodane do syste

mu.

6. Dodanie zostanie potwierdzone przez kontroler.

Warranty

1. FIBAR GROUP S.A. with its registered o󰀩ce in Poznań, ul. Lot-

nicza 1, 60-421 Poznań, entered into the Register of Entrepreneurs

of the National Court Register maintained by the District Court for

Poznań-Nowe Miasto and Wilda in Poznań, VIII Commercial Divi-

sion of the National Court Register (KRS) under number: 553265,

NIP 7811858097, REGON: 301595664, share capital PLN 1,182,100

paid in full, other contact information is available at: www.baro.com

(hereinafter: “the Manufacturer”) guarantees that the device sold

(hereinafter: “the Device”) is free from material and manufacturing

defects.

2. The Manufacturer shall be responsible for malfunctioning of the

Device resulting from physical defects inherent in the Device that

cause its operation to be incompatible with the specications within

the period of:

- 24 months from the date of purchase by the consumer,

- 12 months from the date of purchase by a business customer (the

consumer and business customer are further collectively referred to

as “Customer”).

3. The Manufacturer shall remove any defects revealed during the

guarantee period, free of charge, by repairing or replacing (at the

sole discretion of the Manufacturer) the defective components of

the Device with new or regenerated components. The manufacturer

reserves the right to replace the entire Device with a new or regen-

erated device. The Manufacturer shall not refund money paid for the

device.

4. Under special circumstances, the Manufacturer may replace the

Device with a di󰀨erent device most similar in technical characteris-

tics.

5. Only the holder of a valid guaranty document shall be entitled to

make claims under guarantee.

6. Before making a complaint, the Manufacturer recommends using

the telephone or online support available at https://www.baro.com/

support/.

7. In order to make a complaint, the Customer should contact the

Manufacturer via the email address given at https://www.baro.com/

support/.

8. After the complaint has been properly led, the Customer will re-

ceive contact details for the Authorized Guarantee Service (“AGS”).

The customer should contact and deliver the Device to AGS. Upon

receipt of the Device, the manufacturer shall inform the Customer of

the return merchandise authorization number (RMA).

9. Defects shall be removed within 30 days from the date of deliv-

ering the Device to AGS. The guarantee period shall be extended by

the time in which the Device was kept by AGS.

10. The faulty device shall be provided by the Customer with com-

plete standard equipment and documents proving its purchase.

11. The cost of transporting the Device in the territory of the Republic

of Poland shall be covered by the Manufacturer. The costs of the De-

vice transport from other countries shall be covered by the Customer.

For unjustied complaints, AGS may charge the Customer with costs

related to the case.

12. AGS shall not accept a complaint claim when:

- the Device was misused or the manual was not observed,

- the Device was provided by the Customer incomplete, without ac-

cessories or nameplate,

- it was determined that the fault was caused by other reasons than

a material or manufacturing defect of the Device

- the guarantee document is not valid or there is no proof of pur-

chase,

13. The guarantee shall not cover:

- mechanical damages (cracks, fractures, cuts, abrasions, physical

deformations caused by impact, falling or dropping the device or

other object, improper use or not observing the operating manual);

- damages resulting from external causes, e.g.: ood, storm, re,

lightning, natural disasters, earthquakes, war, civil disturbance, force

majeure, unforeseen accidents, theft, water damage, liquid leakage,

battery spill, weather conditions, sunlight, sand, moisture, high or low

temperature, air pollution;

- damages caused by malfunctioning software, attack of a computer

virus, or by failure to update the software as recommended by the

Manufacturer;

- damages resulting from: surges in the power and/or telecommuni-

cation network, improper connection to the grid in a manner incon-

sistent with the operating manual, or from connecting other devices

not recommended by the Manufacturer.

- damages caused by operating or storing the device in extremely

adverse conditions, i.e. high humidity, dust, too low (freezing) or too

high ambient temperature. Detailed permissible conditions for oper-

ating the Device are dened in the operating manual;

- damages caused by using accessories not recommended by the

Manufacturer

- damages caused by faulty electrical installation of the Customer,

including the use of incorrect fuses;

- damages caused by Customer’s failure to provide maintenance and

servicing activities dened in the operating manual;

- damages resulting from the use of spurious spare parts or acces-

sories improper for given model, repairing and introducing alterations

by unauthorized persons;

- defects caused by operating faulty Device or accessories.

14. The guarantee shall not cover natural wear and tear of the Device

and its components listed in the operating manual and in technical

documentation as such elements have a dened operational life.

15. The Device Guarantee shall not exclude, limit or suspend the

Customer’s warranty rights.

16. The Manufacturer shall not be liable for damages to property

caused by defective device. The Guarantor shall not be liable for

indirect, incidental, special, consequential or punitive damages, or for

any damages, including, inter alia, loss of prots, savings, data, loss

of benets, claims by third parties and any other damages arising

from or related to the use of the Device.

FIBARO

SMART IMPLANT

FGBS-222

EN / PL / DE / FR

IN2

IN1

GND

ANT

GND

OUT2

OUT1

SP B

FIBARO Smart Implant umożliwia zwiększenie

funkcjonalności czujników przewodowych i innych

urządzeń poprzez dodanie komunikacji bezprzewodowej

Z-Wave.

Pozwala na podłączenie czujników binarnych, czujników

analogowych, czujników temperatury DS18B20 lub

czujników wilgotności i temperatury DHT22, aby

raportować ich odczyty do kontrolera Z-Wave.

Pozwala sterować urządzeniami poprzez otwieranie/

zamykanie styków wyjściowych niezależnie od wejść.

Gwarancja

1. FIBAR GROUP S.A. z siedzibą w Poznaniu, ul. Lotnicza 1, 60-

421 Poznań, wpisana do rejestru przedsiębiorców Krajowego Reje-

stru Sądowego prowadzonego przez Sąd Rejonowy Poznań-Nowe

Miasto i Wilda w Poznaniu, VIII Wydział Gospodarczy KRS pod

numerem: 553265, NIP 7811858097, REGON: 301595664, kapitał

zakładowy 1.182.100 zł, wpłacony w całości, pozostałe dane kontak-

towe dostępne są pod adresem: www.baro.com (dalej: „Producent”)

udziela gwarancji, że sprzedawane urządzenie (dalej: „Urządzenie”)

wolne jest od wad materiału i wykonania.

2. Producent odpowiada za wadliwe działanie Urządzenia wynika-

jące z wad zycznych tkwiących w Urządzeniu powodujących jego

funkcjonowanie niezgodne ze specykacją Producenta w okresie:

- 24 miesiące od daty zakupu przez konsumenta,

- 12 miesięcy od daty zakupu przez klienta biznesowego (konsument

i klient biznesowy są dalej łącznie zwani „Klientem”).

3. Producent zobowiązuje się do bezpłatnego usunięcia wad ujawnio-

nych w okresie gwarancji poprzez dokonanie naprawy albo wymiany

(według uznania Producenta) wadliwych elementów Urządzenia na

części nowe lub regenerowane. Producent zastrzega sobie prawo do

wymiany całego Urządzenia na nowe lub regenerowane. Producent

nie zwraca pieniędzy za zakupione Urządzenie.

4. W szczególnych sytuacjach, Producent może wymienić Urzą-

dzenie na inne o najbardziej zbliżonych parametrach technicznych.

5. Jedynie posiadacz ważnego dokumentu gwarancyjnego może

zgłaszać roszczenia z tytułu gwarancji.

6. Przed dokonaniem zgłoszenia reklamacyjnego Producent re-

komenduje skorzystanie z telefonicznej lub internetowej pomocy

technicznej dostępnej pod adresem https://www.baro.com/support/.

7. W celu złożenia reklamacji Klient powinien skontaktować się

z Producentem poprzez adres e-mail wskazany na stronie https://

www.baro.com/support/.

8. Po prawidłowym zgłoszeniu reklamacji, Klient otrzyma dane

kontaktowe do Autoryzowanego Serwisu Gwarancyjnego („ASG”).

Klient powinien skontaktować się i dostarczyć Urządzenie do ASG.

Po otrzymaniu Urządzenia Producent poinformuje Klienta o numerze

zgłoszenia (RMA).

9. Wady zostaną usunięte w ciągu 30 dni, licząc od daty dostarczenia

Urządzenia do ASG. Okres trwania gwarancji ulega przedłużeniu o

czas, w którym Urządzenie było do dyspozycji ASG.

10. Reklamowane Urządzenie winno być udostępnione przez Klienta

wraz z kompletnym wyposażeniem standardowym i dokumentami

potwierdzającymi jego zakup.

11. Koszty transportu reklamowanego Urządzenia na terytorium

Rzeczpospolitej Polskiej będą pokrywane przez Producenta. W przy-

padku transportu Urządzenia z pozostałych krajów koszty transportu

będą pokrywane przez Klienta. W przypadku nieuzasadnionego

zgłoszenia reklamacyjnego, ASG ma prawo obciążyć Klienta kosz-

tami związanymi z wyjaśnieniem sprawy.

12. ASG odmawia przyjęcia reklamacji w przypadku:

- stwierdzenia użytkowania Urządzenia niezgodnie z przeznacze-

niem i instrukcją obsługi,

- udostępnienia przez Klienta Urządzenia niekompletnego, bez

osprzętu, bez tabliczki znamionowej,

- stwierdzenia przyczyny usterki innej niż wada materiałowa bądź

produkcyjna tkwiąca w Urządzeniu,

- nieważnego dokumentu gwarancyjnego oraz braku dowodu za-

kupu.

13. Gwarancja jakości nie obejmuje:

- uszkodzeń mechanicznych (pęknięcia, złamania, przecięcia, prze-

tarcia, zyczne odkształcenia spowodowane uderzeniem, upadkiem

bądź zrzuceniem na Urządzenie innego przedmiotu lub eksploatacją

niezgodną z przeznaczeniem Urządzenia określonym w instrukcji

obsługi);

- uszkodzeń wynikłych z przyczyn zewnętrznych np.: powodzi, burzy,

pożaru, uderzenia pioruna, klęsk żywiołowych, trzęsienia ziemi,

wojny, niepokojów społecznych, siły wyższej, nieprzewidzianych

wypadków, kradzieży, zalania cieczą, wycieku baterii, warunków po-

godowych; działania promieni słonecznych, piasku, wilgoci, wysokiej

lub niskiej temperatury, zanieczyszczenia powietrza;

- uszkodzeń spowodowanych przez nieprawidłowo działające opro-

gramowanie, na skutek ataku wirusa komputerowego, bądź nie

stosowanie aktualizacji oprogramowania zgodnie z zaleceniami

Producenta;

- uszkodzeń wynikłych z: przepięć w sieci energetycznej lub/i tele-

komunikacyjnej lub z podłączenia do sieci energetycznej w sposób

niezgodny z instrukcją obsługi lub z powodu przyłączenia innych

produktów, których podłączanie nie jest zalecane przez Producenta;

- uszkodzeń wywołanych pracą bądź składowaniem Urządzenia

w skrajnie niekorzystnych warunkach tzn. dużej wilgotności, zapy-

leniu, zbyt niskiej (mróz) bądź zbyt wysokiej temperaturze otoczenia.

Szczegółowe warunki, w jakich dopuszczalne jest użytkowanie Urzą-

dzenia określa instrukcja obsługi;

- uszkodzeń powstałych na skutek wykorzystywania akcesoriów nie-

zalecanych przez Producenta;

- uszkodzeń spowodowanych wadliwą instalacją elektryczną użyt-

kownika, w tym zastosowaniem niewłaściwych bezpieczników;

- uszkodzeń wynikłych z zaniechania przez Klienta czynności kon-

serwacyjnych i obsługowych przewidzianych w instrukcji obsługi;

- uszkodzeń wynikłych ze stosowania nieoryginalnych, niewłaści-

wych dla danego modelu części zamiennych i wyposażenia, wyko-

nywaniem napraw i przeróbek przez osoby nieupoważnione;

- usterek powstałych wskutek kontynuowania pracy niesprawnym

Urządzeniem czy osprzętem.

14. Gwarancja nie obejmuje naturalnego zużycia elementów Urzą-

dzenia oraz innych części wymienionych w instrukcji użytkowania

oraz dokumentacji technicznej posiadających określony czas dzia-

łania.

15. Gwarancja na Urządzenie nie wyłącza, nie ogranicza ani nie za-

wiesza uprawnień Klienta wynikających z rękojmi.

16. Producent nie odpowiada za szkody w mieniu wyrządzone

przez wadliwe Urządzenie. Producent nie ponosi odpowiedzialności

za straty pośrednie, uboczne, szczególne, wynikowe lub za straty

moralne, ani za szkody, w tym także między innymi za utracone

korzyści, oszczędności, dane, utratę pożytków, roszczenia stron

trzecich oraz inne szkody wynikające lub związane z korzystaniem

z Urządzenia.

VDD

GND

VDD

GND

GND 9-30V

GND

DATA

VDD

GND 9-30V

GND

GND 9-30V

GND

IN1

IN2

GND

IN1

ANALOG OUT

GND

VDD

GND 9-30V

Pełną instrukcję i specykację

techniczną znajdziesz na

naszej stronie internetowej:

manuals.baro.com/

pl/smart-implant

Przeczytaj pełną instrukcję

przed przystąpieniem

do montażu urządzenia!

For full instruction manual

and technical specication

please visit our website:

manuals.baro.com/

en/smart-implant

Read the manual

before attempting to

install the device!

Simplied EU declaration of conformity:

Hereby, Fibar Group S.A. declares that the device

is in compliance with Directives 2014/53/EU and

2011/65/EU. The full text of the EU declaration of

conformity is available at the following internet ad-

dress: www.manuals.baro.com

WEEE Directive Compliance:

Device labelled with this symbol should not be disposed

with other household wastes. It shall be handed over to the

applicable collection point for the recycling of waste elec-

trical and electronic equipment.

Uproszczona deklaracja zgodności UE:

Fibar Group S.A. niniejszym oświadcza, że urzą-

dzenie jest zgodne z dyrektywami 2014/53/EU i

2011/65/EU. Pełny tekst deklaracji zgodności UE jest

dostępny pod następującym adresem internetowym:

www.manuals.baro.com

Zgodność z dyrektywą WEEE:

Urządzenia oznaczonego tym symbolem nie należy uty-

lizować lub wyrzucać wraz z odpadami komunalnymi.

Obowiązkiem użytkownika jest dostarczenie zużytego urzą-

dzenia do wyznaczonego punktu recyklingu.

Produkt Specifikationer

Mærke:	Fibaro
Kategori:	Ikke kategoriseret
Model:	FGBS-222

Har du brug for hjælp?

Hvis du har brug for hjælp til Fibaro FGBS-222 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Fibaro Manualer

Fibaro Double Switch 2 FGS-223 Manual

27 August 2024

Fibaro FIB_FGWPE-101 Manual

17 August 2024

Fibaro FGWPB-111 Manual

15 August 2024

Fibaro Roller Shutter FGRM-222 Manual

15 August 2024

Fibaro FGWOE-011 Manual

14 August 2024

Fibaro FGBS-001 Manual

13 August 2024

Fibaro FGBWHWPF-102 Manual

13 August 2024

Fibaro FGBS-222 Manual

12 August 2024

Fibaro FGR-222 Manual

11 August 2024

Fibaro FGBWHWPE-102 Manual

11 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Native Instruments Plasma Manual

4 November 2024

Wagner 2K Smart Manual

4 November 2024

Moen EB500-E Manual

3 November 2024

Moen Aspen 5824CH Manual

3 November 2024

Luxman MQ-88uSE Manual

3 November 2024

Luxman CL-38uSE Manual

3 November 2024

Luxman CL-1000 Manual

3 November 2024

Moen Aspen 5802CH Manual

3 November 2024

Luxman SQ-38u Manual

3 November 2024

Moen Aspen 5818CH Manual

3 November 2024
