WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

• Montage uitsluitend door een elektromonteur

laten uitvoeren!

• Vóór montage/demontage netspanning

vrijschakelen!

WARNUNG

Lebensgefahr durch elektrischen Schlag oder Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

WARNING

Danger of death through electric shock or re!

• Installation should only be carried out by

professional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

AVERTISSEMENT

Danger de mort, risque d‘électrocution et d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le monta-

ge/ le démontage !

AVVERTIMENTO

Pericolo di morte per scosse elettriche o incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

ADVARSEL

Livsfare på grund af elektrisk stød eller brand!

• Monteringen må udelukkende udføres af en

el-installatør!

• Kobl spændingen fra før montering/

afmontering!

Allgemeine Infos

• Elektronisches Zeitrelais mit 3 Drehschaltern für

die Wahl des Zeitbereiches und 10 Betriebsarten

Technische Daten

Betriebsspannung: 12–240 V AC/DC, +10/–15 %

Frequenz: 50–60 Hz

Standby-Leistung: 0,4 W (240 V AC); 0,05 W

(12 V DC)

Kontaktart: Wechsler

Schaltausgang: potenzialfrei, Eingang – Ausgang

doppelt isoliert (Schalten von SELV zulässig)

Schaltleistung: 16 A/240 V AC, cos = 1ϕ

Mindestlast: > 10 mA

Betriebstemperatur: –20 °C ... + 60 °C

Schutzklasse: II nach bestimmungsgemäßer Montage

Schutzart: IP 20

Einstellbereich Zeit: 0,1 s–100 h

Minimale Signallaufzeit: 60 ms

Einstellgenauigkeit max.: +/–5 % des Einstellbe-

reichs

Elektrische Lebensdauer: Schaltzyklen: 30.000/16 A;

> 100.000/8 A

Drehmoment Schrauben: 0,5 Nm

Leitungsanschluss: 1 x 2,5 mm2 massiv

Bestimmungsgemäße Verwendung

• Das Zeitrelais wird zum Steuern von automati-

schen Abläufen an Maschinen, Beleuchtungen,

Lüftungen, Heizungen, Motoren, Pumpen etc.

verwendet

• Verwendung nur in geschlossenen, trockenen

Räumen

 Montage

¾Auf DIN-Schiene montieren.

¾Spannung freischalten.

 Anschluss

¾Anschlussbild beachten.

L Das Gerät muss in ein Gehäuse eingebaut wer-

den, das mindestens den 2-fachen Raum des

Gerätes aufweist.

 Zeitfunktionen 1–10

LEine Änderung der Funktionen wird erst nach

Unterbrechung der Spannungsversorgung

wirksam.

1 Ansprechverzögerung (Einschaltver-stn ▻

zögerung): Nach Anlegen der Steuerspannung

wird – um die Zeit verzögert – in Arbeitsstellung T

geschaltet. Erst wenn die Steuerspannung nicht

mehr anliegt, wird ausgeschaltet.

2 Taktgebercnf ▻ (Blinkrelais): Nach Anlegen der

Stromversorgung wird periodisch in Arbeits- und

Ruhestellung geschaltet; Periode Taktzeit ist ein-T

stellbar; Start mit EIN; Ein- und Auszeit sind gleich

lang.

General information

• Electronic time relay with 3 rotary switches for

selecting the time range and 10 operating modes

Technical data

Operating voltage: 12–240 V AC/DC, +10/–15 %

Frequency: 50–60 Hz

Standby power: 0.4 W (240 V AC); 0.05 W

(12 V DC)

Type of contact: changeover contact

Switch output: oating, input – output double-

insulated (SELV switching is permitted)

Switching capacity: 16 A/240 V AC, cos = 1ϕ

Minimum load: > 10 mA

Operating temperature: -20 °C ... + 60 °C

Protection class: II subject to correct installation

Protection rating: IP 20

Time setting range: 0.1 s–100 h

Minimum signal propagation delay: 60 ms

Setting accuracy max.: +/-5 % of the setting range

Electrical service life: switching cycles: 30,000/16 A;

> 100,000/8 A

Torque of screws: 0.5 Nm

Cable connection: 1 x 2,5 mm2 solid

Proper Use

• The time relay is used to control automatic pro-

cesses on machines, lighting, ventilation, heating,

motors, pumps, etc.

• Only for use in closed, dry rooms

 Installation

¾Mount on DIN rail.

¾Disconnect power source.

 Connection

¾Note wiring diagram.

L The device must be installed in a housing that

has at least twice the space of the device.

 Time functions 1–10

LA change to the functions only becomes effective

after the power supply has been interrupted.

1 ON-delay (switch-on delay)stn ▻ : After the

control voltage is applied, the switch switches to the

operating position – delayed by the time . It will T

only be switched off when the control voltage is no

longer present.

2 Pulse generatorcnf ▻ (ashing relay): After the

power supply is applied, the relay switches period-

ically to the operating and sleep position; the cycle

time can be set; start with ON; on and off times T

are the same.

Informations générales

• Relais temporisé électronique avec 3 sélecteurs

pour le choix de la plage horaire et de 10 modes

de fonctionnement

Caractéristiques techniques

Tension de service : 12–240 V CA/CC, +10/–15 %

Fréquence : 50–60 Hz

Puissance en veille : 0,4 W (240 V CA) ; 0,05 W

(12 V CC)

Type de contact : changeur

Sortie de commutation : libre de potentiel, entrée

vers sortie doublement isolée (la commutation de

SELV est autorisée)

Puissance de commutation : 16 A/240 V CA, cos = 1ϕ

Charge minimale : > 10 mA

Température de service : de –20 °C à +60 °C

Classe de protection : II en cas de mont. conforme

Indice de protection : IP 20

Plage de réglage horaire : de 0,1 s à 100 h

Durée minimale du signal : 60 ms

Précision de réglage max. : +/–5 % de la plage de réglage

Durée de vie électrique : cycles de commutation :

30 000/16 A ;

> 100 000/8 A

Couple de serrage des vis : 0,5 Nm

Raccordement de câble : 1 x 2,5 mm2 massif

Usage conforme

• Le relais temporisé est destiné à la commande

de processus automatiques sur des machines,

des éclairages, des systèmes de ventilation, des

chauffages, des moteurs, des pompes, etc.

• Utilisation uniquement dans des locaux fermés et secs

 Montage

¾Monter sur un rail DIN.

¾Couper la tension.

 Raccordement

¾Respecter le schéma de raccordement.

L Le dispositif doit être monté dans un boîtier 2

fois plus volumineux que le dispositif.

 Fonctions horaires 1–10

LUne modication des fonctions n’est effective

qu’après interruption de l’alimentation en tension.

1 Temporisation au travail (temporisation stn ▻

à l’enclenchement) : après l’application de la tension

de commande, la commutation en position de travail

– retardée de T – s’effectue. La désactivation est

effectuée uniquement lorsque la tension de com-

mande n’est plus appliquée.

2 cnf ▻ Générateur d’impulsion (relais clignotant) :

après l’application de l’alimentation électrique, la com-

mutation en position de travail et de repos s’effectue

périodiquement ; la période du cycle est réglable ; T

démarrage avec MARCHE ; les temps d’enclenchement

et de déclenchement sont de même durée.

Informazioni generali

• Relè temporizzatore elettronico con 3 interruttori

rotanti per selezionare l’intervallo di tempo e 10

modi di funzionamento

Dati tecnici

Tensione di esercizio: 12–240 V AC/DC, +10/-15 %

Frequenza: 50–60 Hz

Potenza in standby: 0,4 W (240 V AC); 0,05 W

(12 V DC)

Tipo di contatto: contatto di commutazione

Uscita di commutazione: a potenziale zero, ingresso

– uscita a doppio isolamento (è consentita la

commutazione SELV)

Potenza di commutazione: 16 A/240 V AC, cos = 1ϕ

Carico minimo: > 10 mA

Temperatura di esercizio: –20 °C ... + 60 °C

Classe di protezione: II con montaggio conforme

Grado di protezione: IP 20

Campo di impostazione tempo: 0,1 s–100 h

Ritardo di segnale minimo: 60 ms

Precisione di impostazione massima: +/-5 % del

campo di impostazione

Durata elettrica: cicli di commutazione: 30.000/16 A;

> 100.000/8 A

Coppia di serraggio delle viti: 0,5 Nm

Collegamento linea: 1 x 2,5 mm2 piena

Uso conforme

• Il relè temporizzatore è utilizzato per controllare

le operazioni automatiche di macchine, illumi-

nazione, impianti di ventilazione, riscaldamenti,

motori, pompe ecc.

• Utilizzo solo in ambienti chiusi e asciutti

 Montaggio

¾Montare su barra DIN.

¾Disattivare la tensione.

 Collegamento

¾Rispettare lo schema di collegamento.

L L’apparecchio deve essere montato in un allog-

giamento con uno spazio almeno doppio rispetto

all’apparecchio stesso.

 Funzioni di temporizzazione 1–10

LUna modica delle funzioni diventa efcace solo

dopo l’interruzione dell’alimentazione di tensione.

1 stn ▻ Ritardo all’eccitazione (ritardo di inseri-

mento): dopo l’inserimento della tensione di comando,

la commutazione nella posizione di lavoro avviene con

un ritardo pari al tempo T. Lo spegnimento avviene

solo in assenza della tensione di comando.

2 Generatore di impulsicnf ▻ (relè lampeggian-

te): dopo l’inserimento della tensione elettrica,

avviene la commutazione periodica tra posizione di

lavoro e di riposo; il periodo dell’impulso T è regola-

bile; avvio con ON; il periodo ON e quello OFF hanno

la stessa durata.

Generelle informationer

• Elektronisk tidsrelæ med 3 drejekontakter til valg

af tidsområdet og 10 driftsformer

Tekniske data

Driftsspænding: 12–240 V AC/DC, +10/–15 %

Frekvens: 50–60 Hz

Standby-effekt: 0,4 W (240 V AC); 0,05 W

(12 V DC)

Kontakttype: Veksler

Koblingsudgang: potentialfri, indgang – udgang

dobbeltisoleret (SELV-kobling er tilladt)

Koblingseffekt: 16 A/240 V AC, cos = 1ϕ

Minimum-belastning: > 10 mA

Driftstemperatur: –20 °C ... + 60 °C

Beskyttelsesklasse: II ved montering efter bestem-

melserne

Beskyttelsesart: IP 20

Indstillingsområde tid: 0,1 s–100 h

Minimal signaltid: 60 ms

Indstillingsnøjagtighed maks.: +/-5 % af indstil-

lingsområdet

Elektrisk levetid: Koblingscyklusser: 30.000/16 A;

> 100.000/8 A

Drejningsmoment skruer: 0,5 Nm

Ledningstilslutning: 1 x 2,5 mm2 massiv

Anvendelse efter bestemmelserne

• Tidsrelæet anvendes til styring af automatiske

processer for maskiner, belysning, ventilation,

opvarmning, motorer, pumper og lignende

• Må kun anvendes i lukkede, tørre rum

 Montering

¾Skal monteres på en DIN-skinne.

¾Afbryd spændingen.

 Tilslutning

¾Følg tilslutningsbilledet.

L Apparatet skal monteres i et kabinet, som

mindst har 2 gange så meget plads, som pro-

duktet fylder.

 Tidsfunktioner 1–10

LÆndring af funktionerne bliver først aktive efter

afbrydelse af spændingsforsyningen.

1 Aktiveringsforsinkelse (tilkoblingsfor-stn ▻

sinkelse): Efter tilkobling af styrespændingen kobles

der til arbejdsstilling – forsinket med tiden . Først T

når styrespændingen ikke er aktiv længere, kobles

der fra.

2 Taktgivercnf ▻ (blinkende relæ): Efter tilkobling

af strømforsyningen kobles der periodisk til arbejds-

og hvilestilling; perioden takttid kan indstilles; T

Start med TIL; til- og fra-tid er lige lange.

Algemene info

• Elektronische tijdrelais met 3 draaischakelaars

voor het selecteren van het tijdbereik en 10

bedrijfsmodi

Technische specicaties

Bedrijfsspanning: 12–240 V AC/DC, +10/–15%

Frequentie: 50–60 Hz

Stand-by-vermogen: 0,4 W (240 V AC); 0,05 W

(12 V DC)

Soort contact: wisselcontact

Schakeluitgang: potentiaalvrij, ingang – uitgang

dubbel geïsoleerd (SELV-schakelen is toegestaan)

Schakelvermogen: 16 A/240 V AC, cos = 1ϕ

Minimumlast: > 10 mA

Bedrijfstemperatuur: –20 °C ... + 60 °C

Beschermingsklasse: II bij voorgeschreven montage

Beschermingsgraad: IP 20

Instelbereik tijd: 0,1 s–100 h

Minimale signaallooptijd: 60 ms

Instelnauwkeurigheid max.: +/–5% van het instel-

bereik

Elektrische levensduur: schakelcycli: 30.000/16 A;

> 100.000/8 A

Aanhaalmoment schroeven: 0,5 Nm

Kabelaansluiting: 1 x 2,5 mm2 massief

Beoogd gebruik

• Het tijdrelais wordt gebruikt voor het aansturen

van automatische processen van machines, ver-

lichtingen, ventilatoren, verwarmingen, motoren,

pompen etc.

• Alleen in gesloten, droge ruimtes gebruiken

 Montage

¾Op DIN-rail monteren.

¾Spanning vrijschakelen.

 Aansluiting

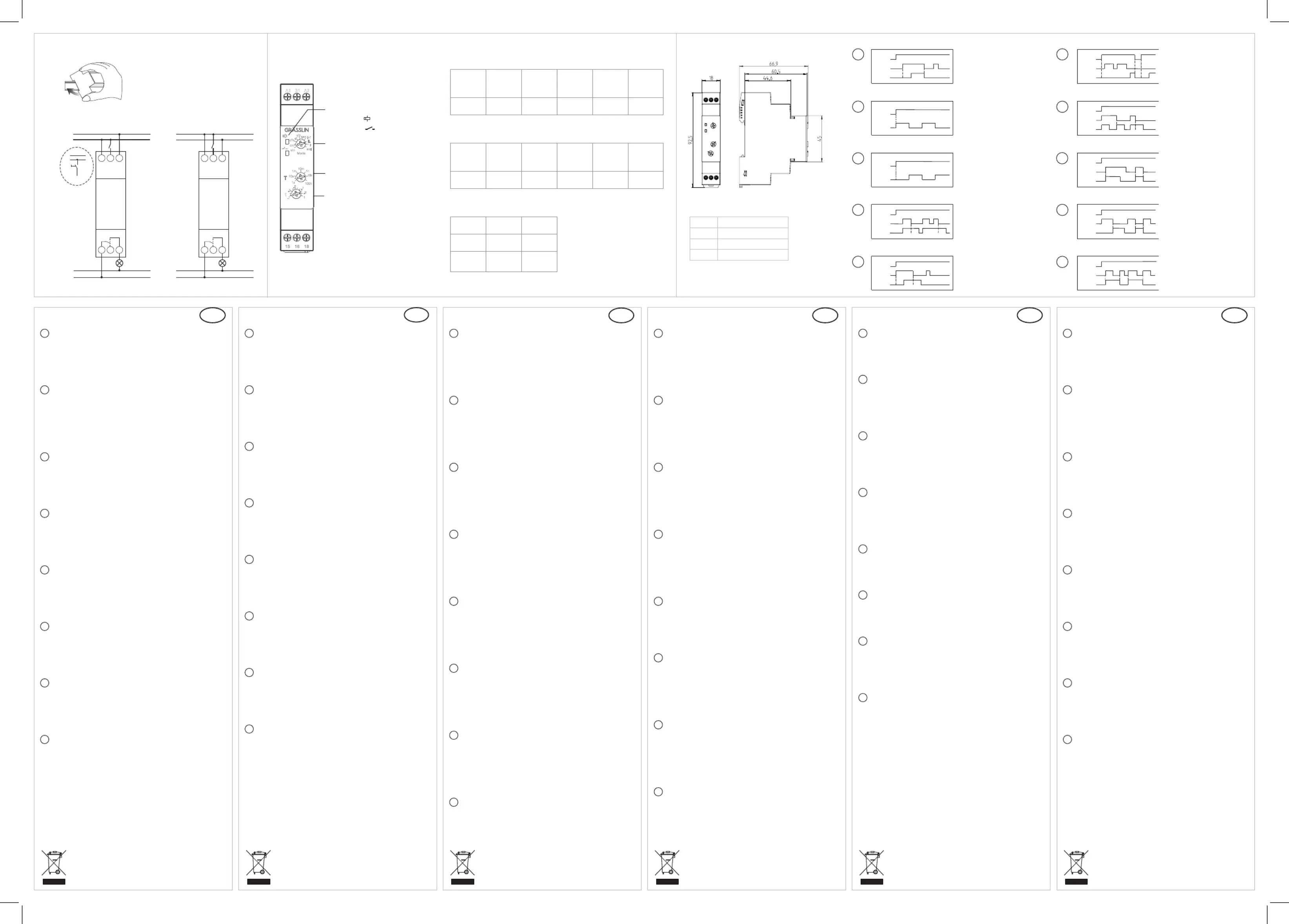

¾Aansluitschema in acht nemen.

L Het apparaat moet worden gemonteerd in een

behuizing die ten minste 2 keer zo groot is als

het apparaat.

 Tijdfuncties 1–10

LEen verandering van de functies wordt pas actief

na onderbreking van de voedingsspanning.

1 Activeringsvertraging (inschakelvertra-stn ▻

ging): na inschakeling van de stuurspanning wordt

het apparaat – met de tijd vertraagd – in de T

werkstand gezet. Pas wanneer er geen stuurspan-

ning meer is, wordt het apparaat uitgeschakeld.

2 Pulsgevercnf ▻ (knipperrelais): na inschake-

ling van de stroomvoorziening wordt het apparaat

periodiek in de werk- en ruststand gezet; de periode

pulstijd is instelbaar; start met AAN; aan- en uit-T

tijd zijn net zo lang.

DE EN FR IT NL

307624 00 03. 04. 2024

For more information, see

product page

Hotline Grässlin:

J +49 7724 933-500

tako MF 200

40.01.0001.1

Produkt Specifikationer

Mærke:	Grässlin
Kategori:	Ikke kategoriseret
Model:	tako MF 200

Har du brug for hjælp?

Hvis du har brug for hjælp til Grässlin tako MF 200 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Grässlin Manualer

Grässlin tako MF 200 Manual

3 Januar 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Pivo Pod Active Manual

5 Januar 2025

Pivo Pod Manual

5 Januar 2025

Paladin 686 312 rfs Manual

5 Januar 2025

Ecler VEO-XTI2L Manual

5 Januar 2025

Ecler VEO-XTT44 Manual

5 Januar 2025

Ecler VEO-XWT44E Manual

5 Januar 2025

Ecler PAGENETDN Manual

5 Januar 2025

Ecler SAM412T Manual

5 Januar 2025

Healthy Choice PO19 Manual

5 Januar 2025

Healthy Choice WC240 Manual

5 Januar 2025
