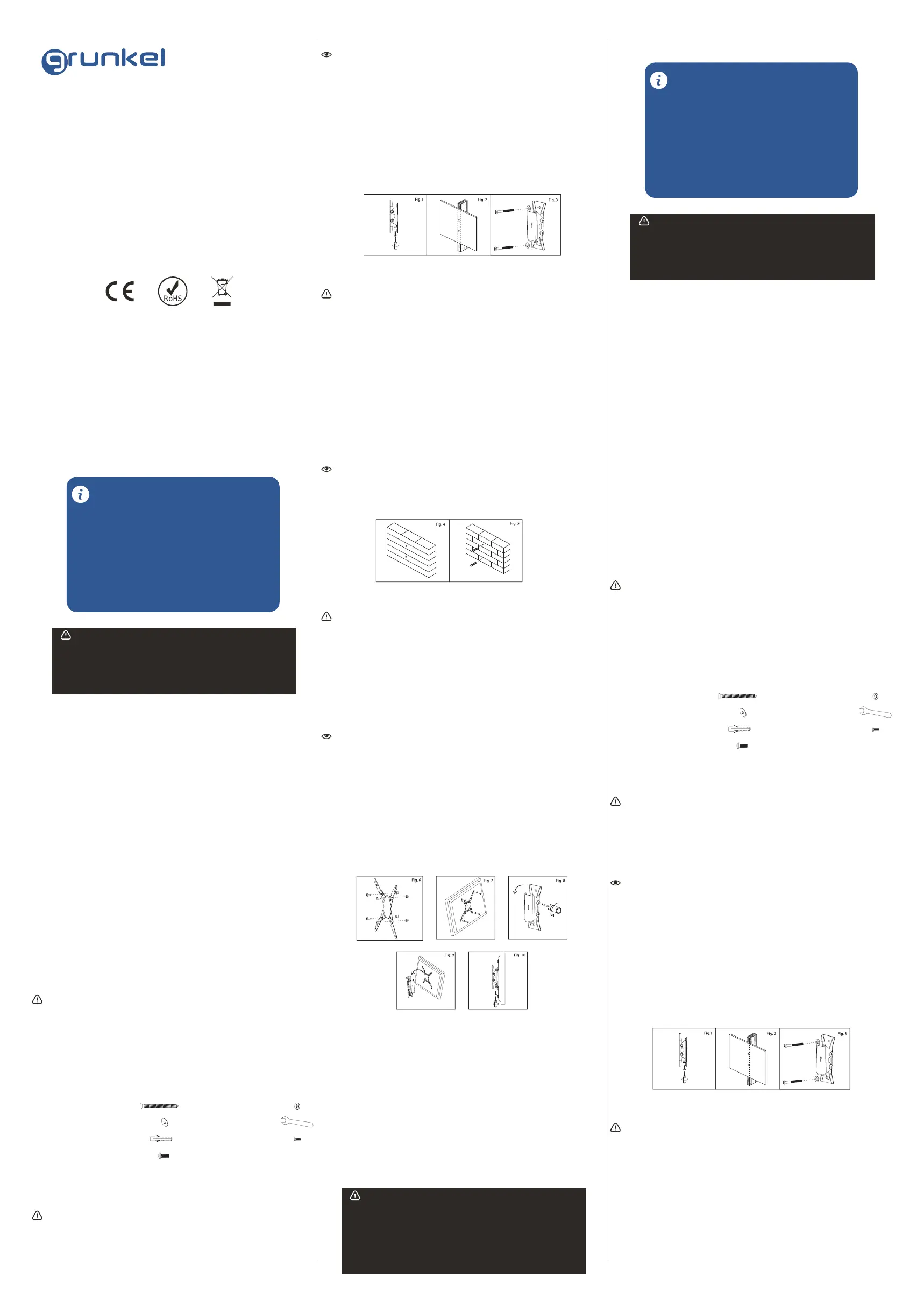

Side 1/2
SP-15FX1
Soporte jo para televisores
Manual de instrucciones
Instruction manual
ES
EN
PT Manual de instruções
GRACIAS POR ESCOGER ESTE PRODUCTO GRUNKEL
GRUNKEL pone a su disposición productos innovadores, duraderos y prácticos. Bajo
un uso responsable y con el mantenimiento adecuado, le proporcionará una larga
vida útil y contribuirá a hacer del día a día una tarea mucho más sencilla.
Agradecemos su conanza y esperamos que disfrute de él.
Descubra el resto de nuestra gama en www.grunkel.com
Este manual es el reproducción en cuanto a características, funcionamiento y estética del producto que usted ha
adquirido salvo error tipográco, de imprenta o traducción. La especicación, funcionamiento y características de
este aparato están sujetos a cambios sin previo aviso.
Este manual é el reprodução em termos de características, operação e estética do produto que você adquiriu,
exceto erro tipográco, impressão ou tradução. A especicação, operação e características deste dispositivo estão
sujeitas a alterações sem aviso prévio.
This instruction manual is an accurate reproduction of the specications, operation and look of the product you
have just bought, except for typographical, print or translation errors. The specications, operation and features of
this product are subject to change without further notice.
Por favor, lea detenidamente las instrucciones de uso de este
manual al completo antes de ponerlo en funcionamiento.
Preste especial atención a las indicaciones de seguridad.
Conserve este manual de instrucciones. Si cede el dispositivo a un
tercero, estas instrucciones también deben ser entregadas
Guarde también la garantía, el ticket o factura de compra y, si es
posible, la caja con el embalaje interior para posibles solicitudes
en el futuro.
ANTES DE PONER EL PRODUCTO
EN FUNCIONAMIENTO
Tamaño de pantalla: hasta 37”
Carga máxima: 18kg
VESA: 75 x 75mm, 100 x 100mm, 200 x
100mm, 200 x 200mm
Perl: 3,8cm
Soporte de pared (x1)
Adaptador (x4)
Manual de instrucciones (x1)
Kit de herramientas (x1)
Lea detenidamente estas instrucciones antes de comenzar. Si no está seguro de alguna
parte del proceso, contacte con un profesional o instalador para ayuda. Una instalación
inadecuada puede derivar en accidentes o lesiones.
La pared o la supercie donde vaya a instalarse el soporte debe soportar el peso combi-
nado del soporte y el televisor. En caso contrario, debe ser reforzada.
EspecicacionesContenido
Medidas de seguridad
LOS DATOS SOBRE CARGA MÁXIMA Y TAMAÑO MÁXIMO ADMITIDOS DE
ESTE SOPORTE DEPENDEN DE CADA MODELO DE TELEVISOR. LA VERACI-
DAD Y SEGURIDAD DE LOS DATOS PROPORCIONADOS POR CADA TELEVI-
SOR SON RESPONSABILIDAD DE SUS RESPECTIVOS FABRICANTES, Y NO
ESTÁN VINCULADAS A LAS ESPECIFICACIONES DE ESTE SOPORTE.
¡ATENCIÓN!
Localice tuberías, cables o cualquier otro peligro en la pared donde desee instalar el
soporte antes de taladrar.
Debe utilizarse equipamiento de seguridad y herramientas apropiadas. En caso contra-
rio podrían producirse accidentes o lesiones.
Se recomienda que la instalación sea llevada a cabo por dos personas. No intente le-
vantar una pantalla pesada sin ayuda.
Siga las instrucciones y recomendaciones referentes a la ventilación adecuada y ubi-
caciones apropiadas para montar su televisor. Consulte el manual de usuario de su
televisor particular para obtener más información.
PRECAUCIÓN: Este soporte ha sido diseñado para uso solo con un peso máximo de
18kg. Su uso con peso superior al indicado puede resultar en inestabilidad causando
posibles lesiones.
Destornillador
Taladro eléctrico o portátil
Broca de 3mm (1/8”) para instalación en yeso
Broca de 8mm (5/16”) para instalación en pared
Nivel
(A) Tornillo para yeso (x2)
(B) Arandela (x6)
(G) Tuerca M6 (x4)
(C) Espiche (x2)
(H) Llave S10 (x1)
(I) Tornillo M4 x 12 (x4)
(D) Tornillo M6 x 12 (x8)
Parte 1A – Montaje en pared (yeso o escayola)
¡IMPORTANTE! Por motivos de seguridad, este soporte debe asegurarse con al menos
dos vigas de madera capaces de soportar el peso combinado del soporte y la pantalla.
1. Antes de comenzar, pruebe varios tornillos de su kit de accesorios para encontrar el
de tamaño y longitud indicados para su televisor.
2. Elija una pared lisa y con suciente grosor. Marque dos bordes del montante para
ayudar a identicar el centro exacto.
Herramientas requeridas
Material
Instalación
NOTA: Debe usar el centro de la viga para evitar agrietamiento o rotura de la madera
durante la instalación.
3. Utilice un destornillador para quitar el parte frontal de la montura de la parte trasera
como se muestra en la ilustración (ver. Fig. 1). Coloque el tornillo en un lugar seguro.
Coloque la parte posterior del soporte contra la pared. Asegúrese de que esté nivelada.
5. Marque dos lugares (uno arriba y uno abajo) en el centro de del soporte para asegurar
el soporte a la pared (ver. Fig. 2) y ajuste a un lado.
6. Perforar un 3 mm las dos marcas realizadas como guía.
7. Coloque el soporte contra la pared y conéctelo utilizando los tornillos para yeso (A) y
dos de las arandelas (B) (véase La gura. 3). No apriete demasiado los tornillos. Ase-
rese de que el montaje esté nivelado.
Parte 1B – Montaje sobre pared (hormigón)
¡IMPORTANTE! Por motivos de seguridad, el muro debe ser capaz de soportar el peso
combinado del soporte y la pantalla. El fabricante no asume responsabilidad por fallo
producido por muros de fuerza insuciente.
1. Utilice un destornillador para quitar el parte frontal de la montura de la parte trasera
como se muestra en la ilustración (ver. Fig. 1). Coloque el tornillo en un lugar seguro.
2. Coloque la parte posterior del soporte contra la pared. Asegúrese de que esté ni-
velada.
3. Marque dos ubicaciones (una en la parte superior y una en la parte inferior) para
asegurar el soporte en la pared (ver g. 4).
4. Perforar un agujero de 8 mm (5/16 “) en cada ubicación marcada. Retire cualquier
exceso de polvo de los agujeros.
5. Inserte un espiche (C) en cada agujero para que esté al mismo nivel con la supercie
de hormigón (ver. Fig. 5). Un martillo se puede utilizar para golpear ligeramente los
anclajes en su lugar si es necesario.
Fi
NOTA: Si la pared está cubierta por una capa de yeso el anclaje debe deberá traspasar-
la hasta llegar al hormigón.
6. Coloque el soporte contra la pared y conéctelo utilizando la tornillos para yeso (A) y
dos de las arandelas (B), siempre (véase La gura. 3). No apriete demasiado los torni-
llos. Asegúrese de que la placa de pared esté nivelada.
Parte 2 – Ensamblar el soporte al televisor
¡IMPORTANTE! Tenga especial cuidado durante esta parte de la instalación. Si es posi-
ble, evite colocar su pantalla hacia abajo p1-ya que podría dañar la supercie.
Examine los oricios de montaje en la parte posterior de la pantalla:
- Si los agujeros de montaje están espaciados 75 mm x 75 mm o 100 mm x 100 mm,
omita esta sección y continúe con el paso 2.
- Si los agujeros de montaje están espaciados 100 mm x 200 mm o de 200 mm x 200
mm entre sí, usted tendrá que utilizar los adaptadores incluidos con tu montura. Enchú-
felos al monte de acuerdo con la ilustración (ver. Fig. 6). Utilice el tornillos M6 x 12 (D),
M6 tuercas de jación (E) y S10 llave (F) del kit de accesorios.
NOTA: si los agujeros del soporte no quedan alineados con los oricios de la pantalla,
asegúrese de que la pantalla es compatible con VESA. Este soporte sólo puede ser
utilizado con pantallas que sean compatibles con VESA 75, VESA 100, VESA 100*200
o VESA 200.
2. Determinar el diámetro correcto del tornillo a utilizar. Aconsejamos que cuidadosa-
mente pruebe uno de cada tamaño (M4 y M6) del kit de accesorios. No fuerce los torni-
llos - si siente resistencia, cambie este tornillo por uno más pequeño, pero no lo fuerce.
3. Coloque la parte frontal del soporte sobre la parte posterior de la pantalla y alinéela
con los agujeros. Asegúrese de que el soporte está orientado como se muestra en la
ilustración (ver. Fig. 7)
4. Fije el soporte a la pantalla con los tornillos identicados en el paso 2 (ver. Fig. 8).
Parte 3 – Montaje nal
1. Si va a ajustar por primera vez el ángulo de inclinación aoje el tornillo de la parte
superior como se muestra (vea. Fig. 8). mueva el soporte en el ángulo deseado, y luego
vuelva a apretar el tornillo con rmeza.
¡IMPORTANTE! Estos tornillos deben de ser apretados al máximo para evitar la caída
accidental de la pantalla.
2. Con cuidado, levante y enganche la parte delantera del soporte con la parte posterior
del televisor (ver. Fig. 9). No suelte la pantalla hasta que el montaje esté rmemente
conectado.
3. Vuelva a colocar el tornillo en la parte inferior del soporte y apriete con un destorni-
llador largo (ver. Fig. 10).
4. Limpie periódicamente su montura con un paño seco. Inspeccione todos los tornillos
y juntas de forma regular para garantizar que ninguna conexión se ha aojado con el
paso del tiempo.
LOS NIÑOS MENORES DE 8 AÑOS NO DEBEN UTILIZAR NI LIMPIAR ESTE
APARATO SIN LA SUPERVISIÓN DE UN ADULTO. TAMPOCO PUEDE SER
UTILIZADO NI LIMPIADO POR PERSONAS CON CAPACIDADES FÍSICAS,
MENTALES O SENSORIALES REDUCIDAS, SIN EXPERIENCIA O CONOCI-
MIENTO DEL USO DEL MISMO, O QUE NO HAYAN RECIBIDO LA FORMA-
CIÓN ADECUADA BAJO LA SUPERVISIÓN DIRECTA DE UNA PERSONA
CAPACITADA.
¡ATENCIÓN!
ENG - Instruction manual
Please, read carefully the entire instruction manual before using it.
Pay special attention to the safety indications.
Keep this instruction manual. If you hand over this applicance to
another person, these instructions must be also be transferred.
Keep also the guarantee card, purchase ticket or invoice. If
possible, keep the original box with all the accessories included for
future inquiries.
BEFORE PUTTING THE APPLIANCE
INTO OPERATION
Display Size: up to 37”
Maximum Load: 18 kg (40 lbs)
Mounting Pattern: 75 mm x 75 mm, 100 mm x
100 mm, 200 mm
x 100 mm, 200 mm x 200 mm
Prole: 3.8 cm (1.5”)
Mount (x1)
Adaptor (x2)
Instruction manual (x1)
Hardware kit (x1)
Read these instructions before you begin. If you are unsure of any part of the process,
contact a professional contractor or installer for assistance. Improper installation can
result in injury or damage.
The wall or mounting surface must be capable of supporting the combined weight of
the mount and the display; if not, the structure must be reinforced.
SpecicationsContent
General safety instructions
WARNING!
THE INFORMATION RELATED TO MAXIMUM LOAD AND MAXIMUM SIZE
SUPPORTED BY THIS MOUNT DEPEND ON EACH TV MODEL INDIVIDUALLY.
THE TRUTHFULNESS AND SAFETY OF THE PROVIDED INFORMATION ARE
THE SOLE RESPONSIBILITY OF THEIR RESPECTIVE MANUFACTURERS,
AND ARE NOT ASSOCIATED WITH THIS PRODUCT IN ANY WAY.
Locate pipes, wires, or any other hazards in the wall where you wish to install the mount
before drilling.
Safety gear and proper tools must be used. Failure to do so can result in injury or da-
mage.
Two people are recommended for installation. Do not attempt to lift a heavy display
without assistance.
Follow all instructions and recommendations regarding adequate ventilation and suita-
ble locations for mounting your display. Consult the owner‘s manual for your particular
display for more information.
CAUTION: This wall mount is intended for use only with the maximum weight of 18kg
(40 lbs). Use with heavier than the maximum weights indicated may result in instability
causing possible injury.
Phillips Head Screw Driver
Electric or Portable Drill
3 mm (1/8”) Drill Bit and Stud Finder for Drywall Installation
8 mm (5/16”) Masonry Bit for Concrete Installation
Level
Tools required
Hardware kit
(A) Drywall Screw (x2)
(B) Washer (x6)
(G) M6 Lock Nut (x4)
(C) Concrete Anchor (x2)
(H) S10 Wrench (x1)
(I) M4 x 12 Screw (x4)
(D) M6 x 12 Screw (x8)
Part 1A – Mounting to the Wall (Drywall)
IMPORTANT! For safety reasons, this mount must be secured to a wood stud capable
of supporting the combined weight of the mount and display. Do not mount to drywall
alone.
Use a high quality stud nder to locate a stud where you wish to install your mount. Mark
both edges of the stud to help identify the exact center.
Installation
NOTE: You must use the center of the stud to avoid cracking or splitting the wood
during installation.
Use a screwdriver to remove the front part of the mount from the back part as shown in
the illustration (see Fig. 1). Place the screw in a safe location.
Place the back part of the mount against the wall over the marked stud with the arrow
pointing up. Make sure it is level.
Mark two locations (one top and one bottom) at the center of the stud for securing the
mount to the wall (see Fig. 2) and set it aside.
Drill a 3 mm (1/8”) pilot hole at each marked location.
Place the mount back against the wall and attach it using the drywall screws (A) and
two of the washers (B) provided (see Fig. 3). Do not over-tighten these screws. Ensure
that the mount remains level.
Part 1B – Mounting to the Wall (Concrete)
IMPORTANT! For safety reasons, the concrete wall must be capable of supporting the
combined weight of the mount and the display. The manufacturer takes no responsibi-
lity for failure caused by walls of insufcient strength.
Use a screwdriver to remove the front part of the mount from the back part as shown in
the illustration (see Fig. 1). Place the screw in a safe location.
Place the back part of the mount against the wall in the desired location with the arrow
pointing up. Make sure it is level.
Mark two locations (one top and one bottom) for securing the mount to the wall (see
Fig. 4) and set it aside.
Drill an 8 mm (5/16”) hole at each marked location. Remove any excess dust from the
holes.
Insert a concrete anchor (C) into each hole so that it is ush with the concrete surface
(see Fig. 5). A hammer can be used to lightly tap the anchors into place if necessary.
Fi


Produkt Specifikationer

Mærke: Grunkel
Kategori: televisión
Model: SP-15FX1

Har du brug for hjælp?

Hvis du har brug for hjælp til Grunkel SP-15FX1 stil et spørgsmål nedenfor, og andre brugere vil svare dig




televisión Grunkel Manualer

televisión Manualer

Nyeste televisión Manualer

Sharp

Sharp LC70LE741E Manual

15 Oktober 2024
Samsung

Samsung QN85QN800AF Manual

15 Oktober 2024
Bauhn

Bauhn ATV24HDW-0224 Manual

15 Oktober 2024
Bauhn

Bauhn ATV32HDW-0824 Manual

15 Oktober 2024
Bauhn

Bauhn ATV75UHDW-0324 Manual

15 Oktober 2024
Bauhn

Bauhn ATV70UHDW-0624 Manual

15 Oktober 2024
Bauhn

Bauhn ATV40UHDW-0324 Manual

15 Oktober 2024
Hisense

Hisense 50A7100FTUK Manual

14 Oktober 2024
Salora

Salora LCD 1941 DVX Manual

14 Oktober 2024
Hisense

Hisense 24P2 Manual

14 Oktober 2024
