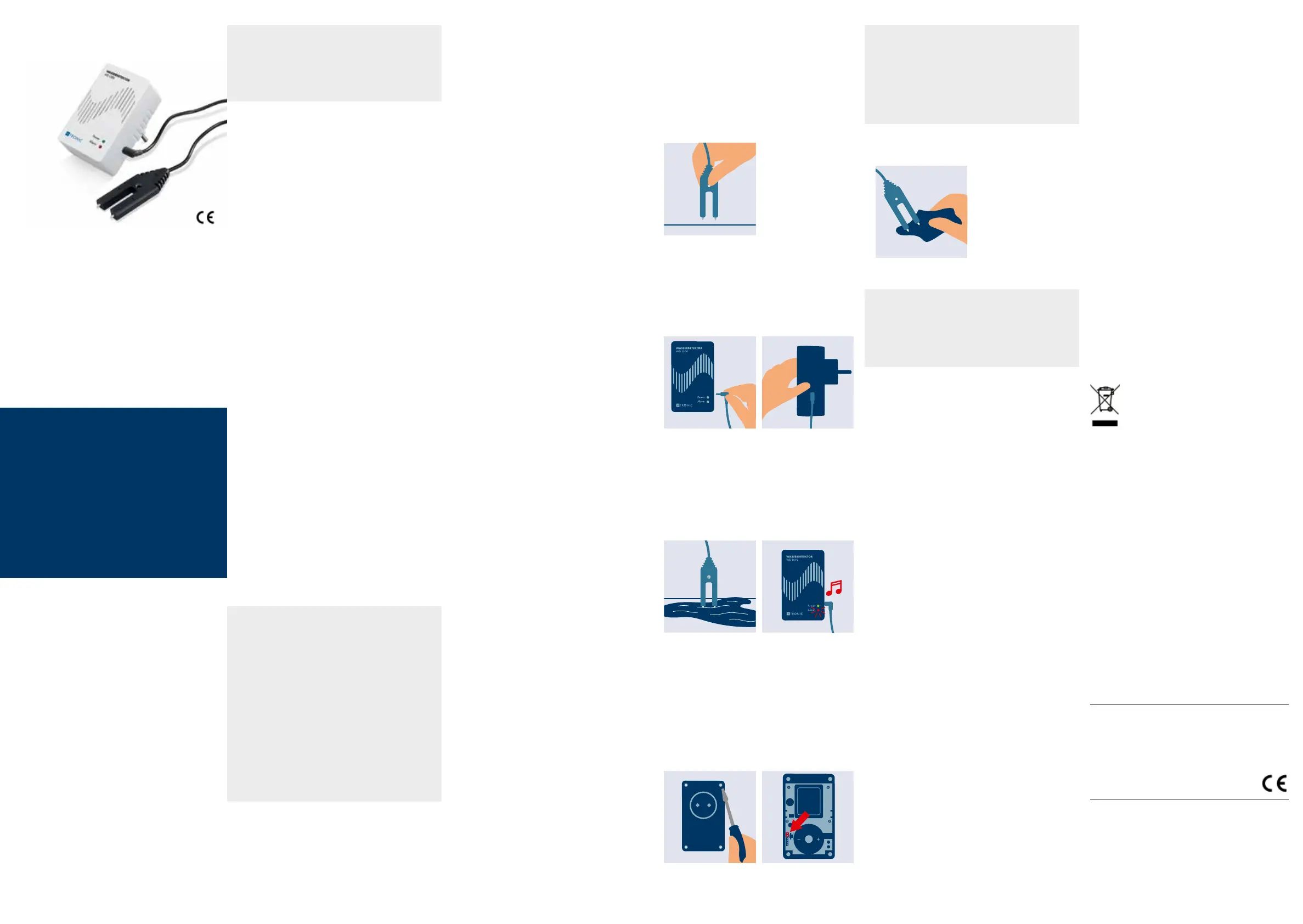

Art.- Nr. 1114720

WASSERDETEKTOR

WD 1000

www.h-tronic.de

Der Wasserdetektor WD 1000 kann mit Hilfe eines

Wassersensors frühzeitig ungewollt austretendes

Wasser erkennen. Sobald die Sensorkontakte mit

Wasser in Berührung kommen, wird der integrierte

akustische und optische Alarm aktiviert. Typische An-

wendungen sind das Detektieren von Leckagen in

Folge von technischen Defekten bei Waschmaschi-

nen, Geschirrspülmaschinen oder Warmwasserboi-

lern, die frühzeitige Alarmierung bei eindringendem

Hochwasser, sowie die zusätzliche Absicherung

von Wasserpegel- bzw. Schwimmerschaltern. Der

WD 1000 schafft so eine zusätzliche Sicherheit, die

vor größeren Folgeschäden schützen kann.

TECHNISCHE DATEN

– Betriebsspannung: 230 V ~, 50 Hz

– Leistungsaufnahme (Stand-by): ca. 0,5 W

– Auslöseempﬁndlichkeit: ca. 100 kΩ

– Sensor: Wassersensor (im Lieferumfang)

– Sensorleitung: ca. 3 m (verlängerbar bis zu 20 m)

– Abmessungen WD 1000: 98 x 59 x 42 mm,

ohne Stecker

– Abmessungen Wassersensor: 75 x 30 x 8 mm

– Schutzart: IP20

Sehr geehrter Kunde,

um eine sachgemäße Inbetriebnahme zu gewähr-

leisten, lesen Sie vor Gebrauch unbedingt diese

Bedienungsanleitung mit den Sicherheitshinweisen

vollständig und aufmerksam durch! Sie enthält viele

wichtige Informationen für Bedienung und Betrieb.

Achten Sie hierauf, auch wenn Sie dieses Produkt

an Dritte weitergeben! Der Gesetzgeber fordert,

dass wir Ihnen wichtige Hinweise für Ihre Sicherheit

geben und Sie darauf hinweisen, wie Sie Schaden

an Personen, am Gerät und anderen Einrichtungen

vermeiden.

Diese Anleitung ist Bestandteil des Gerätes. Bewah-

ren Sie deshalb diese Bedienungsanleitung sorg-

fältig zum Nachlesen auf! Bei Schäden, die durch

Nichtbeachtung der Anleitung verursacht werden,

erlischt der Garantieanspruch.

Für Folgeschäden, die daraus resultieren, überneh-

men wir keine Haftung.

Dieser Artikel wurde nach den gültigen Richtlinien ge-

prüft und entspricht den gesetzlichen Bestimmungen.

BESTIMMUNGSGEMÄSSE

VERWENDUNG

Der bestimmungsgemäße Einsatz des Gerätes ist das

Detektieren von elektrisch leitfähigem Wasser, sowie

eine akustische und optische Alarmierung. Ein ande-

rer Einsatz als vorgegeben ist nicht zulässig!

HINWEIS:

– Trinkwasser, Salzwasser und verunreinigtes Was-

ser sind elektrisch leitfähig!

– Osmosewasser, destilliertes Wasser und reines

Regenwasser sind nicht bzw. nur bedingt elekt-

risch leitfähig!

HINWEIS ZUM BETRIEB

Für den Betrieb Ihres WD 1000 benötigen Sie eine

230-Volt-Steckdose. Der Anwender ist für die Ein-

haltung der Vorschriften und Bestimmungen des

Landes verantwortlich, in dem die Steuerung be-

trieben wird. Dies betrifft auch die Anwendung in

der die Steuerung eingesetzt wird.

1. SICHERHEIT

Die Nichtbeachtung der Sicherheitshinweise kann

zu gefährlichen Situationen führen, die nicht nur

hohen Sachschaden, sondern auch schwerste Ver-

letzungen oder den Tod zur Folge haben können.

– Beschädigte Anschlussleitungen nicht berühren.

– Während eines Gewitters nicht am Gerät arbeiten

und keine Leitungsverbindung stecken oder lösen.

– Das Gerät nur innerhalb eines Gebäudes an tro-

ckenen Standorten betreiben.

– Es dürfen keine Flüssigkeiten in das Innere des

Gerätes eindringen.

– Anschlussleitungen, Verbindungskabel und Gerä-

te regelmäßig auf Schäden untersuchen und bei

Mängeln auswechseln.

– Reparaturen nur von einem Fachmann ausführen

lassen.

Der WD 1000 ist für den Betrieb an einem Ort

ohne direkte Sonneneinstrahlung und mit ausreichen-

der Belüftung vorgesehen.

Stecken Sie den WD 1000 in eine leicht erreichba-

re Steckdose. Der WD 1000 darf nicht geändert,

umgebaut, modiﬁziert oder unsachgemäß repariert

werden. Der WD 1000 darf nur durch eine autori-

sierte Elektrofachkraft geöffnet werden!

Setzen Sie das Gerät keiner extremen Feuchte aus.

Eine nicht erlaubte Betauung (Kondensation von

Luftfeuchtigkeit am Gerät) kann auftreten, wenn

ein kaltes Gerät in eine wesentlich wärmere Um-

gebung gebracht wird. Es bilden sich Kondensate,

die zu Kurzschlüssen zwischen elektrischen Kontak-

ten führen können. Akklimatisieren Sie in diesem

Fall das vom Netz getrennte Gerät ca. 2 Stunden

bei Raumtemperatur.

WARNUNG: Gefahr durch Stolperfallen! Es kann

zu ernsthaften Verletzungen kommen.

– Fluchtwege und Treppen nicht behindern.

– Leitungen so verlegen, dass niemand darauf tre-

ten oder darüber stolpern kann.

– Alle Arbeiten am Versorgungsnetz und Gerät dür-

fen nur von autorisierten Elektrofachkräften durch-

geführt werden.

Sachkundiger ist, wer aufgrund seiner fachlichen

Ausbildung und Erfahrung ausreichende Kenntnis-

se auf dem Gebiet hat und mit den einschlägigen

Arbeitsschutzvorschriften, Unfallverhütungsvorschrif-

ten, Richtlinien und allgemein anerkannten Regeln

der Technik (z.B. DIN-Normen, VDE-Bestimmungen,

technische Regeln) soweit vertraut ist, dass er den

arbeitssicheren Zustand von Einrichtungen beurtei-

len kann.

2. SICHERHEITSHINWEISE

ZUR INSTALLATION

Es sind die geltenden Gesetze und Normen des Lan-

des einzuhalten, in dem das Gerät betrieben wird.

Das Produkt ist nicht zur Steuerung von elektrischen

Betriebsmitteln vorgesehen, die sicherheitsrelevante

Funktionen beinhalten.

4. SENSORMONTAGE

Für eine zuverlässige und schnelle Alarmierung bei

einem Wasserschaden, muss der Montageort für

den Wassersensor sorgfältig ausgewählt werden.

Beachten Sie hierzu sorgfältig ein eventuell vorhan-

denes Gefälle des Fußbodens, sowie den Abstand

der beiden Messspitzen zum Fußboden. Montieren

Sie den Sensor mit den Messspitzen nach unten,

genau in dem Abstand zum Fußboden, ab der eine

Alarmierung bei auslau-

fendem Wasser ausge-

löst werden soll. Zur Be-

festigung benutzen Sie

bitte das Montageloch

in dem Wassersensor

und für den Montageort

passendes Montagema-

terial.

5. INBETRIEBNAHME

Verbinden Sie den Klinkenstecker der Sensor-

leitung mit dem WD 1000 und stecken Sie den

Wasserdetektor in eine 230-Volt-Steckdose (siehe

HINWEIS ZUM BETRIEB). Die LED-Anzeige „Power“

leuchtet grün auf, das Gerät ist betriebsbereit.

6. FUNKTIONSWEISE

Sobald die beiden Messspitzen des Sensors mit

Wasser in Berührung kommen, erfolgt dauerhaft

ein akustisches und optisches Alarmsignal. Die

LED-Anzeige „Alarm“ leuchtet rot auf. Der Alarm

wird durch ein Aus- und Einstecken des WD 1000

zurückgesetzt.

HINWEIS: Optional kann der Alarm auch auto-

matisch nach dem letzten Wasserkontakt been-

det werden. Hierzu muss der WD 1000 geöffnet

werden.

Gerät unbedingt stromlos schalten – WD 1000 aus

der Netzsteckdose zie hen! Die Gehäuseschrau ben

lösen und den Jumper (siehe Darstellung unten

rechts) entfernen.

Das Gehäuse des WD 1000 vor dem Ein stecken in

die Netzsteckdose wieder montieren.

ACHTUNG! Öffnen des Gerätes nur durch eine

autorisierte Elektrofachkraft (siehe SICHERHEIT)!

Beim Öffnen des Gerätes sind spannungsführende

Teile frei zugänglich.

Vor dem Öffnen muss unbedingt der Netzstecker

gezogen werden. Eine jede Änderung der Schal-

tung bzw. Verwendung anderer, als

angegebener Bauteile ist unzulässig.

7. WARTUNG UND REINIGUNG

Kontrollieren Sie in regel-

mäßigen Abständen die

Messspitzen des Was-

sersensors. Reinigen Sie

die Metallenden bei Be-

darf mit einem feuchten

Tuch. Überprüfen Sie

regel mäßig die korrekte

Funktion des WD 1000,

indem Sie den Wassersensor mit einem Metallteil

überbrücken.

HINWEIS: Die H-TRONIC GmbH haftet nicht für

Schäden und/oder Verluste jeder Art, wie z. B. Einzel-

oder Folgeschäden, die daraus resultieren, wenn

austretendes Wasser nicht durch den Wasserde-

tektor erkannt wird und/oder eine akustische bzw.

optische Alarmierung fehlschlagen.

8. VERLÄNGERUNG DER

SENSORLEITUNG

Die WD 1000 Sensorleitung inkl. 3,5 mm Klinken-

stecker führt eine Kleinspannung und darf nicht mit

Leitungen, die mehr als 50 V führen in einem ge-

meinsamen Kabelkanal verlegt werden. Außerdem

soll die Sensorleitung nicht in unmittelbarer Nähe

zu Netzleitungen verlegt werden, um Störeinﬂüsse

und in Folge dessen Messfehler zu verhindern. Die

Sensorleitung kann bis zu 20 m (0,5 mm² bis 1,5

mm²) verlängert werden (z.B. mit Artikel 111 46 85

Verlängerungskabel 5 m).

9. GARANTIE/GEWÄHRLEISTUNG

Der Händler/Hersteller, bei dem das Gerät er-

worben wurde, leistet für Material und Herstellung

des Gerätes eine Gewährleistung von 2 Jahren ab

der Übergabe. Dem Käufer steht im Mängelfall

zunächst nur das Recht auf Nacherfüllung zu. Die

Nacherfüllung beinhaltet entweder die Nachbes-

serung oder die Lieferung eines Ersatzproduktes.

Ausgetauschte Geräte oder Teile gehen in das Ei-

gentum des Händlers/Herstellers über. Der Käufer

hat festgestellte Mängel dem Händler unverzüglich

mitzuteilen.

Der Nachweis des Gewährleistungsanspruchs ist

durch eine ordnungsgemäße Kaufbestätigung (Kauf-

beleg, bzw. Rechnung) zu erbringen. Schäden,

die durch unsachgemäße Behandlung, falschem

Anschließen, Verwendung von Teilen fremder Her-

steller, normalen Verschleiß, Gewaltanwendung,

eigenen Reparaturversuchen oder Änderungen am

Gerät, Kabel oder Klemmen, Änderung der Schal-

tung, bei Schäden durch Nichtbeachtung der Be-

dienungsanleitung, oder unsachgemäßer Benut-

zung oder sonstige äußere Einﬂüsse, bei Anschluss

an eine falsche Spannung oder Stromart, über-

brückte oder falsche Sicherungen, bei Fehlbedie-

nung oder Schäden durch fahrlässige Behandlung

entstehen, fallen nicht unter die Gewährleistung

bzw. es erlischt der Garantieanspruch.

Weitergehende Ansprüche gegen den Verkäufer

aufgrund dieser Gewährleistungsverpﬂichtung, ins-

besondere Schadensersatzansprüche wegen ent-

gangenen Gewinns, Nutzungsentschädigung sowie

mittelbarer Schaden, sind ausgeschlossen, soweit

gesetzlich nicht zwingend gehaftet wird.

Wir behalten uns eine Reparatur, Nachbesserung,

Ersatzlieferung oder Rückerstattung des Kaufpreises

vor. Kosten und Risiken des Transports, Montage und

Demontageaufwand, sowie alle anderen Kosten die

mit der Reparatur in Verbindung gebracht werden

können, werden nicht ersetzt.

Die Haftung für Folgeschäden aus fehlerhafter Funk-

tion des Gerätes – gleich welcher Art – ist grundsätz-

lich ausgeschlossen.

In folgenden Fällen erlischt die Garantie/Gewähr-

leistung und es erfolgt die Rücksendung des Gerätes

zu Ihren Lasten:

– Bei Veränderungen und Reparaturversuchen am

Gerät.

– Bei eigenmächtiger Abänderung der Schaltung.

– Bei Verwendung anderer, nicht originaler Bauteile.

– Bei Schäden durch Nichtbeachtung der Bedie-

nungsanleitung und des Anschlussplanes.

– Bei Schäden durch Überlastung des Gerätes.

– Bei Schäden durch Eingriffe fremder Personen.

– Bei Anschluss an eine falsche Spannung oder

Stromart.

– Bei Fehlbedienung oder Schaden durch fahrlässi-

ge Behandlung.

– Bei Defekten, die durch überbrückte Sicherungen

oder durch Einsatz falscher Sicherungen entstehen.

10. HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebens-

dauer nicht über den normalen Haushalts-

abfall entsorgt werden, sondern muss an

einem Sammelpunkt für das Recycling von

elektrischen und elektronischen Geräten abgege-

ben werden. Das Symbol auf dem Produkt, der Ge-

brauchsanleitung oder der Verpackung weist darauf

hin. Die Wertstoffe sind gemäß ihrer Kennzeichnung

wieder verwertbar. Bitte informieren Sie sich über

die jeweiligen örtlichen Sammelsysteme für elektri-

sche und elektronische Geräte. Mit der Wiederver-

wendung, der stofﬂichen Verwertung oder anderen

Form der Verwertung von Altgeräten leisten Sie einen

wichtigen Beitrag zum Schutze unserer Umwelt.

VERPACKUNG

Bei der Entsorgung der Verpackung beachten Sie

bitte die dafür geltenden Gesetze zum Umweltschutz

und zur Müllbeseitigung.

Die Entsorgung der Umverpackung ist durch die nor-

male Hausmüllentsorgung möglich. Wollen Sie die

Systemkomponenten selbst entsorgen, dann beach-

ten Sie die dafür geltenden Gesetze zur Entsorgung

von Elektronikschrott. Lassen Sie das Verpackungs-

material nicht achtlos liegen. Dieses konnte für Kin-

der zu einem gefährlichen Spielzeug werden!

Auch im normalen Betrieb besteht die Gefahr un-

erwarteter Fehlfunktionen infolge eines Ausfalls

oder einer Störung der Ausgangsstufe oder Sig-

nalübertragung. Der Anwender hat sicherzustel-

len, dass infolge einer Fehlfunktion oder eines

undeﬁnierten Schaltzustands keine Folgeschäden

auftreten können.

Dieses Produkt ist nicht für den Einsatz in sicher-

heitsrelevanten Anwendungen geprüft!

Gelten bestimmte Sicherheitsanforderungen, so sind

diese zwingend zu beachten!

Dieses Gerät kann von Kindern ab 8 Jahren und

darüber sowie von Personen mit verringerten phy-

sischen, sensorischen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und Wissen benutzt

werden, wenn sie beaufsichtigt oder bezüglich

des sicheren Gebrauchs des Gerätes unterwiesen

wurden und die daraus resultierenden Gefahren

verstehen. Kinder dürfen nicht mit dem Gerät spie-

len. Lassen Sie den Wasserdetektor nicht unbeauf-

sichtigt, wenn Personen oder Kinder die Gefahren

nicht einschätzen können, in der Nähe sind.

3. WARN- UND SICHERHEITS HINWEISE

Beachten Sie bitte zur Vermeidung von Fehlfunktio-

nen, Schäden und Gesundheitsstörungen zusätzlich

folgende Sicherheitshinweise:

– Der Betrieb unter widrigen Umgebungsbedingun-

gen ist unter allen Umstanden zu unterlassen. Wid-

rige Umgebungsbedingungen sind: Umgebungs-

temperaturen unter –10 °C oder über 50 °C,

brennbare Gase, Lösungsmittel, Dämpfe, Staub,

Luftfeuchtigkeit über 80 % rel., sowie Spritzwas-

ser oder Nässe.

– Der WD 1000 darf nur in trockenen und geschlos-

senen Räumen betrieben werden.

– Das Gerät darf nicht geändert, umgebaut, modi-

ﬁziert oder unsachgemäß repariert werden.

– Wenn anzunehmen ist, dass ein gefahrloser

Betrieb nicht mehr möglich ist, ist das Gerät un-

verzüglich außer Betrieb zu setzen und gegen

unbeabsichtigten Betrieb zu sichern. Ein gefahr-

loser Betrieb ist nicht mehr gewährleistet, wenn

das Gerät keine Funktion mehr zeigt, sichtbare

Beschädigungen aufweist, bei Transportbeschä-

digungen, nach Lagerung unter ungünstigen Ver-

hältnissen.

– Bei Zweifeln bezüglich Anwendung oder Beschal-

tung ist unbedingt der Rat von Fachleuten, Sach-

verständigen oder des Herstellers einzuholen.

– Servicearbeiten und Reparaturen dürfen nur von

autorisiertem Fachpersonal durchgeführt werden.

Es ist vor der Inbetriebnahme eines Gerätes generell

zu prüfen, ob dieses Gerät für den Anwendungsfall,

für den es verwendet werden soll, geeignet ist.

Im Zweifelsfalle sind unbedingt Rückfragen bei

Fachleuten, Sachverständigen oder dem Hersteller

des Gerätes notwendig.

Bitte beachten Sie, dass Bedien- und Anschluss-

fehler außerhalb unseres Einﬂussbereiches liegen.

Verständlicherweise können wir für Schäden, die

daraus entstehen, keinerlei Haftung übernehmen.

– In gewerblichen Einrichtungen sind die Unfallver-

hütungsvorschriften des Verbandes der gewerb-

lichen Berufsgenossenschaften für elektrische An-

lagen und Betriebsmittel zu beachten.

– In Schulen, Ausbildungseinrichtungen, Hobby-

und Selbsthilfewerkstätten ist das Betreiben von

Geräten durch geschultes Personal verantwortlich

zu überwachen.

– Falls das Gerät einmal repariert werden muss,

dürfen nur Original-Ersatzteile verwendet werden!

Die Verwendung abweichender Ersatzteile kann

zu ernsthaften Sach- und Personenschäden führen!

– Entsorgen Sie nicht benötigtes Verpackungsmaterial

oder bewahren Sie dieses an einem für Kinder un-

zugänglichen Ort auf. Es besteht Erstickungsgefahr!

CE-ZEICHEN UND KONFORMITÄT

Hiermit erklärt die H-TRONIC GmbH, dass sich das Gerät in

Übereinstimmung mit den grundlegenden Anforderungen und den

übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU,

2014/35/EU und 2011/65/EU beﬁndet. Die entsprechenden Er-

klärungen und Unterlagen sind beim Hersteller hinterlegt: H-TRONIC

GmbH, Industriegebiet Dienhof 11, 92242 Hirschau

Diese Bedienungsanleitung ist eine Publikation der H-TRONIC

GmbH, Industriegebiet Dienhof 11, 92242 Hirschau.

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktio-

nen jeder Art, z.B. Fotokopie, Mikroverﬁlmung oder die Erfas-

sung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung

des Herausgebers. Diese Bedienungs anleitung entspricht dem

technischen Stand bei Drucklegung und ist Bestandteil dieses Ge-

rätes. Irrtümer und Änderung in Technik, Ausstattung und Design

vorbehalten.

Produkt Specifikationer

Mærke:	H-Tronic
Kategori:	Røgdetektor
Model:	WD1000

Har du brug for hjælp?

Hvis du har brug for hjælp til H-Tronic WD1000 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Røgdetektor H-Tronic Manualer

H-Tronic WD1000 Manual

12 August 2024

Røgdetektor Manualer

Nyeste Røgdetektor Manualer

FireAngel ST-630-DE Manual

30 December 2025

FireAngel W2-Module Manual

30 December 2025

Ei Electronics Ei650iW Manual

30 December 2025

GLORIA R-5 Manual

29 December 2024

Nexa KD-134A Manual

27 December 2024

Cordes CC-500 Manual

27 December 2024

Cordes CC-3000 Manual

27 December 2024

Cordes CC-4100 Manual

27 December 2024

First Alert SMI100 Manual

23 December 2024

First Alert SMI105-AC Manual

23 December 2024
