1 08/2015 - 6LE001410AElcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com
6LE001410A

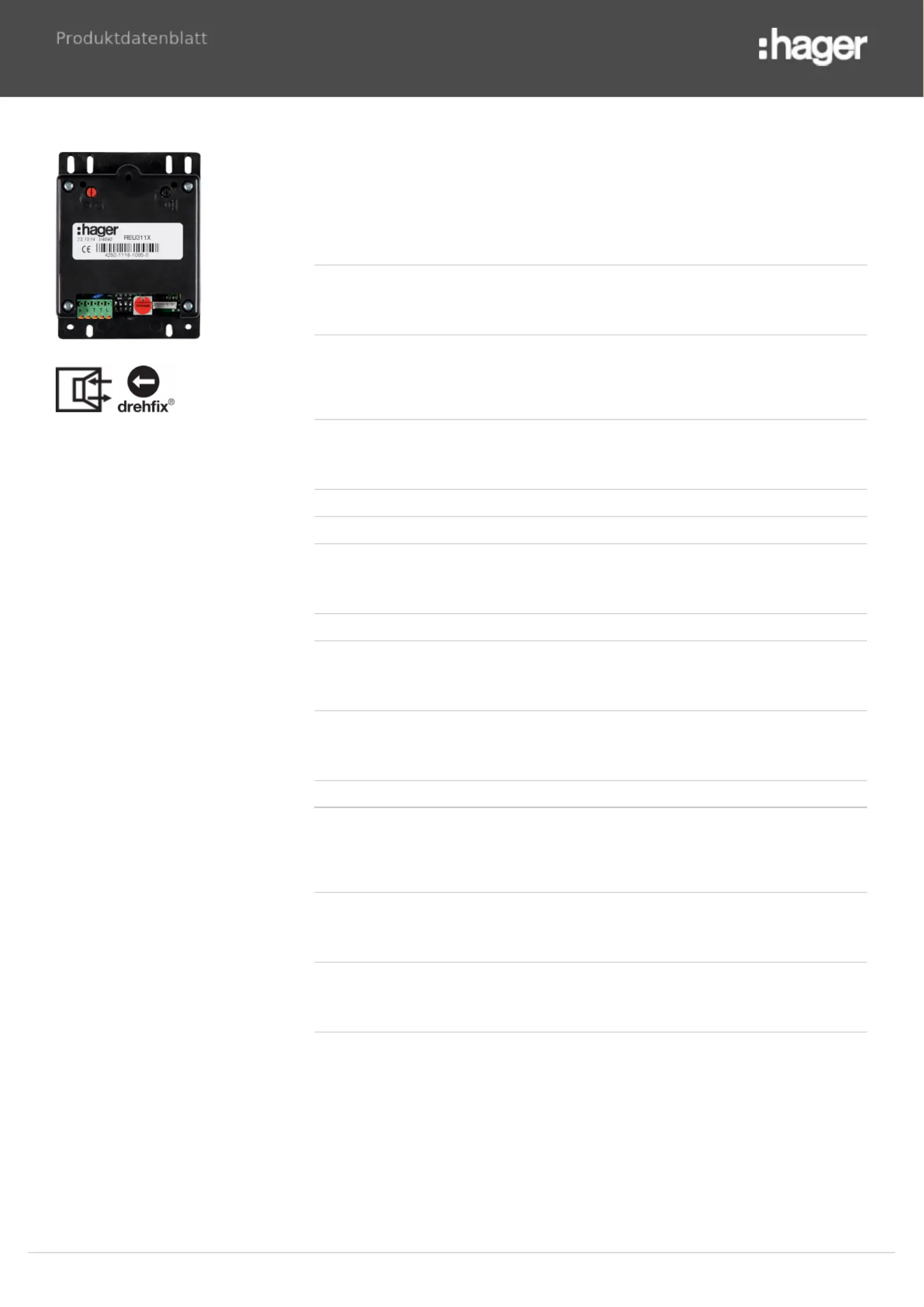

REU311X
Audiomodule, 2-draads, stand-
alone
Opbouw van het apparaat (afbeelding 1)
1 2 3 4
ON
a b T T L
(1) (2) (3) (4)
(6)(7)(8)
(5)
(9)
1
(1) Aansluitklemmen
Klem a/b: i2-BUS
Klem T/T: potentiaalvrij schakelcontact
deuropener
Klem L/L: Lichttoets aansluiting
(tegenpool klem a of b)
(2) Modus dipschakelaar
Dipschakelaar 1:
OFF = Audio-deurstation
ON = Video-deurstation
Dipschakelaar 2:
OFF - deur openen alleen bij verbinding
ON - deur openen altijd (alleen bij installaties
met één deur)
Dipschakelaar 3:
OFF = bevestigingstonen uitgeschakeld
ON = bevestigingstonen ingeschakeld
Dipschakelaar 4:
geen functie
(3) Draaicodeerschakelaar (rood)
Stand 0-9:
Adressen voor deurluidspreker in hoofdlijn
Stand A-F:
Adressen voor deurluidsprekers in nevenlijn
(bijvoorbeeld portiek)
OPGELET!
Adressen mogen in de lijn niet
dubbel worden toegekend.
ç
(4) Aansluiting voor toets-expander (REH311X)
(5) Volumeregelaar
(6) Rode LED: brandt bij uitgaande oproep
(7) Opening voor uitschuiven van de microfoon
(8) Groene LED: brandt bij spreekverbinding
(9) Microfoonregelaar
Montage en elektrische aansluiting
GEVAAR!
Gevaar voor elektrische schokken bij
aanraking van spanningvoerende
delen in de inbouwomgeving.
Elektrische schokken kunnen de dood
tot gevolg hebben!
Voor de werkzaamheden aan het
apparaat of de last alle bijbehorende
installatie-automaten loskoppelen.
Onderdelen onder spanning in de
omgeving afdekken!
ç
Microfoonmontage
Voor het verbeteren van de akoestische
eigenschappen kan de microfoon direct op de
plaats van binnenkomst van het geluid van een
frontplaat worden bevestigd.
2
Let bij de montage op vrij in- en uitgaan van het
geluid naar microfoon en van luidspreker.
zPlak daarvoor de rubberen houder (11) op de
achterzijde van het deurstationfront.
zMicrofoon (10) met een schroevendraaier naar
voren uitschuiven en in de rubberen houder
steken.
3
(11)
(10)
Aansluiting op afneembaar klemmenblok (afb. 4)
4
(12)
Ader aansluiten
zGestripte ader insteken
(massieve ader Ø 0,4 – 0,8 mm)
Ader losmaken
zOranje drukpunt (12) met schroevendraaier
indrukken en ader uittrekken.
P
P
Veiligheidsinstructies
Inbouw en montage van elektrische apparatuur
mag alleen door een elektrotechnisch installa-
teur worden uitgevoerd.
Wanneer deze handleiding niet in acht wordt
genomen, kan schaden aan het apparaat, brand
of andere gevaren optreden.
Bij installaties en kabelinstallaties de voor
SELV-circuits geldende voorschriften en nor-
men aanhouden.
Deze handleiding maakt deel uit van het pro-
duct en dient in het bezit van de eindgebruiker
te blijven.
