Side 1/20

Declaration of Conformity

We, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

declare in own responsibility that the product described in this owner’s

manual is in compliance with technical standards:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

250 Crossways Park Drive, Woodbury, New York 11797

www.harmankardon.com

Harman Kardon is a trademark of Harman International Industries, Incorporated, registered in the United States and/or other countries.

Part No. CA1500MOM 9/07

CA1500M

OWNER’S MANUAL

BEDIENUNGS ANLEITUNG

MODE D'EMPLOI

MANUAL DE USO

HANDLEIDING

MANUALE UTENTE

ANVÄNDAR HANDBOK

BRUGS VEJLEDNING

OMISTAJAN KÄSIKIRJA

PODRĘCZNIK UŻYTKOWNIKA

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Harman Kardon®Power Amplifier

CERTIFIED PERFORMANCE

This amp has been individually tested and meets or exceeds all published specifications.

Serial Number ___________________ Inspector ___________________

Советы и меры предосторожности при

установке:

• Отсоедините отрицательный (-) провод от

автомобильного аккумулятора.

• В местах установки определите и отметьте все

топливные магистрали, линии гидравлического

тормоза, вакуумные линии и электрические

провода. Будьте предельно ост орожны при

разрезании или сверлении вблизи данных мест.

• Для монтажа выберите безопасное невлажное

место.

• Убедитесь, что в месте проведения монтажа

циркуляция воздуха достаточна для

самоохлаждения усилителя.

• С помощью соответствующих инструментов

установите усилитель.

Технические характеристики

• 360Вт RMS x 1 канала @ 4 Ом и ≤1% THD + N*

• 600Вт RMS x 1 канала @ 2 Ом и ≤1% THD + N*

• КНИ+ N: 0.05% (номинальная мощность @ 4 Ом

• Отношение сигнал-шум: 80 дБ

(соотношение 1 Вт к 4 Ом)*

• Отношение сигнал-шум: 105 дБ

(соотношение номинальной мощности к 4 Ом)

• Частотная характеристика: 10 Гц – 300 кГц и

(–3дБ)

* CEA-2006A-compliant

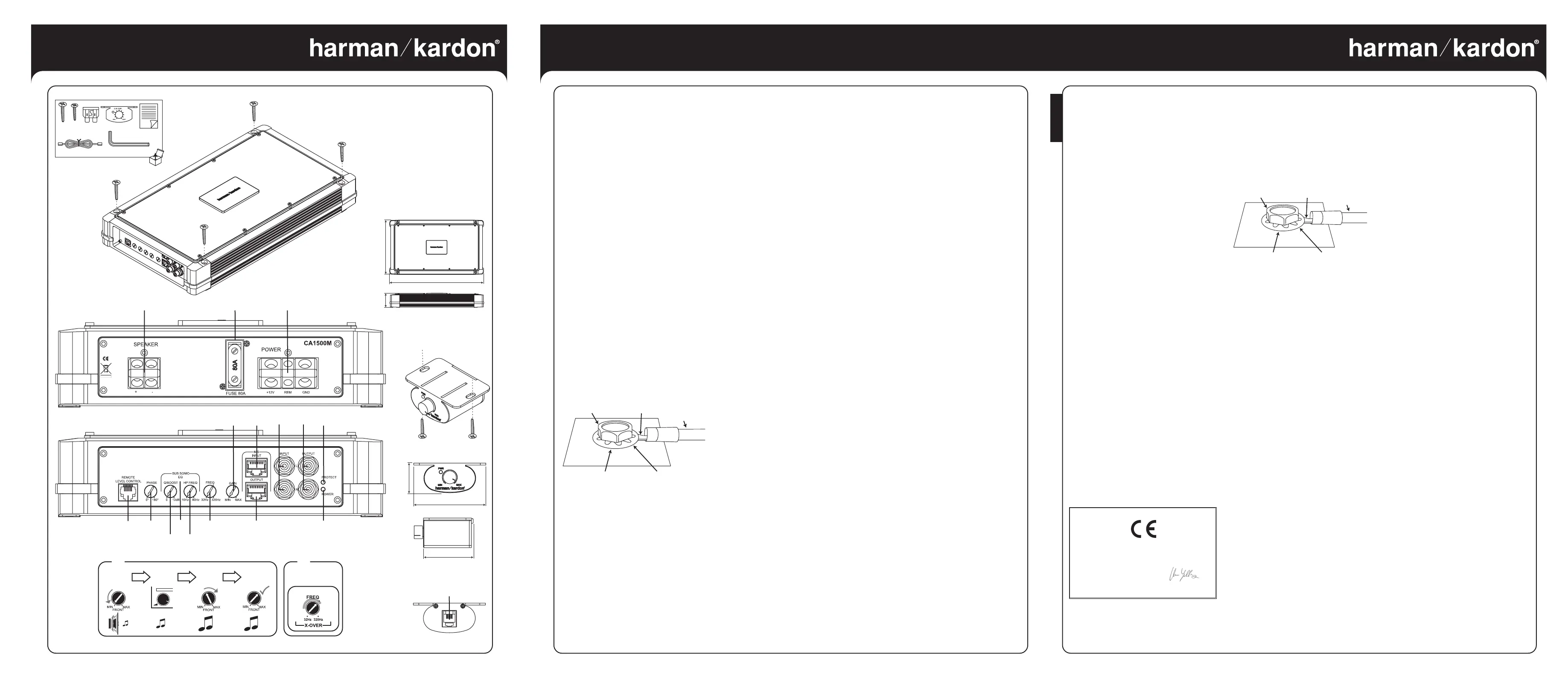

0Подключение динамиков

• Подключить динамики к разъемам, сохраняя

правильную полярность.

• Минимальное сопротивление динамика при

стереоуправлении - 2 Ом.

1Предохранители

• Могут заменяться на предохранители такого

же типа и характеристик.

2Входные коннекторы мощности

• +12 В: Подключить к положительному

разъему автомобильного аккумулятора.

Рекомендуется провод

2,6 mm

(4 AWG)

Установите соответствующий патрон предо-

хранителя и предохранитель (минимум на 80

А) на расстоянии 45см от аккумулятора. Убе-

дитесь, что провод не поврежден и не зажат

во время установки. Установите защитные

прокладки, протягивая провода через проти-

вопожарную перегородку или металл.

• GND: Подключить к шасси автомобиля. См.

Рисунок ниже.

• REM: Подключить к проводу “Remote Out”

комплекта питания или устройства на +12 В

(ACC).

3Коннектор дистанционного регулятора

уровня сабвуфера

• К нему подключить дистанционный регуля-

тор уровня (RLC), используя соответствую-

щий кабель RJ-11.

Регулирование фазы

• Фазу выходного сигнала можно отрегулировать

от 0° до 180°, по сравнению с входным сигна-

лом. Выберите установку, которая вам наилуч-

шим образом подходит.

Дозвуков. EQ: Регулируемый дозвуковой ФВЧ

с регулируемым усилением (Q)

• Для вуферов с резонансными (вентилируе-

мыми) корпусами установите регулятор ча-

стоты на 10 Гц ниже частоты резонанса кор-

пуса.

• Для вуферов в герметичных корпусах устано-

вите регулятор на любую частоту в диапа-

зоне от 30 до

50 Гц.

• Настройте регулятор усиления на свой вкус,

однако будьте осторожны: слишком большое

усиление может повредить вуфер (-ы).

Регулятор дозвук. усиления EQ

обеспечивает до 12 дБ усиления, что

немного превышает частоту ФВЧ. См. ниже

соответствующие настройки.

Дозвук. регулятор частоты ФВЧ EQ

настраивается в диапазоне от 10 до 80 Гц.

См. ниже соответствующие настройки.

Регулятор частоты кроссовера

• Кроссовер 12 дБ/октава, регулируется в

диапазоне от 32 до 320 Гц.

• См.

для процедуры настройки.

Регулятор усиления (вх. уровень)

•

Использован для усиления вх. уровня усилите-

ля к выходному уровню источника питания. См.

для процедуры настройки.

Входной коннектор входной управляющей

системы (IMS) (RJ45 Ethernet Cable)

•

При использовании с IMS, данный коннектор

обеспечивает единичное соединение для

включения пер., задн., сабвуфера и

дистанцион. управления.

9Передние входные коннекторы (RCA)

• Подключить к передним RCA-выходам ком-

плекта питания или сигнального устройства.

Вспомогательный выходной коннектор

(RCA)

• Линейный выход. Подк лючите к входу

дополнительного усилителя сабвуфера.

BЗащитный индикатор

• Загорается, если происходит один из следую-

щих сбоев: перепад напряжения аккумуля-

тора, короткое замыкание между проводами

динамиков, перегрев усилителя, поврежде-

ние выходной цепи усилителя (на выходе

усилителя присутствует напряжение посто-

янного тока).

Выходной коннектор входной управляющей

системы (IMS) (RJ45 Ethernet Cable)

• При подключении вх. IMS-коннектора к IMS

данный выход пропускает IMS-сигнал (см.

выше) к дополнительному усилителю, который

содержит вх. IMS-коннектор.

DИндикатор питания

• Горит, если усилитель включен.

EУровень установочного входа

AВыставить все входные регуляторы уровня

против часовой стрелки до MIN (минимум).

BПри включенных динамиках (включить

какой-нибудь музыкальный трэк) выставить

регулятор громкости главного блока в пози-

цию 3/4.

Поворачивайте регулятор усиления по часо-

вой стрелке до тех пор, пока выходной сигнал

басов не будет пропорционален выходу на ко-

лонках верхних частот, в соответствии с ва-

шими предпочтениями.

Теперь усиление отрегулировано правильно.

FНастройка кроссовера

AКроссовер настраивается на сабвуферы.

Внимание: допустимые уровни частоты отме-

чены серым.

GДистанционный регулятор уровня

Дистанционный регулятор уровня, если он

установлен, позволит Вам увеличивать

уровень басов во время прослушивания.

Хранение, транспортирование, ресурс, утилизация

Устройство рекомендуется хранить в складских или

домашних условиях по группе "Л" ГОСТ 15150 и при

необходимости транспортировать любым видом

гражданского транспорта в имеющейся индивидуальной

потребительской таре по группе "Ж2" ГОСТ 15150 с

учетом ГОСТ Р 50905 п.4.9.5. Место хранения

(транспортировки) должно быть недоступным для

попадания влаги, прямого солнечного света и должно

исключать возможность механических повреждений.

Устройство не содержит вредных материалов и

безопасно при эксплуатации и утилизации (кроме

сжигания в неприспособленных условиях). Элементы

питания должны утилизироваться согласно местному

законодательству по охране окружающей среды.

Гарантии поставщика

Устройство СА 1500 соответствует утвержденному

образцу.

Изготовитель гарантирует соответствие устройства

требованиям ГОСТ Р МЭК 60065-2002, ГОСТ Р

51318.14.1-99, ГОСТ 22505-97, ГОСТ Р 51515-99,

ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99. При

соблюдении владельцем правил эксплуатации,

изложенных в настоящей Инструкции, устройство

обеспечивает

безопасность и электромагнитную совместимость в

полном объеме требований, подлежащих обязательной

сертификации в системе ГОСТ Р, не оказывает вредного

воздействия на окружающую среду и человека и

признано годным к эксплуатации.

Устройство имеет гарантийный срок эксплуатации

12 месяцев с момента покупки без учета времени

пребывания в ремонте при соблюдении правил

эксплуатации. Право на гарантию дается при заполнении

сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на

перечисленные ниже принадлежности изделия, если

их замена предусмотрена конструкцией и не связана с

разборкой изделия: сетевой источник питания, USB и

аудио кабель, пульт ДУ, документацию, прилагаемую к

изделию.

Наименование: СА 1500

(Зарегистрированная торговая марка).

Производитель: Харман Интернешенал Компани

Юридический адрес производителя: 250 Кроссвейз Парк Драйв,

Вудбери, Нью Йорк 11797 США.

Страна изготовления Китай

Заводской шуруп

Кольцевой коннектор

Прово д

заземления

Внимание: Удалите

краску под кольцевым

коннектором.

Звез ообразная д

прокла кад

Продукт разработан для мобильного применения и не подходит

для подключения к обычной сети. Для гарантийной страховки

необходим действительный серийный номер. Свойства,

технические характеристики и вид продукта могут меняться без

предварительного уведомления.

Declaration of Conformity

We, Harman Consumer Group, Inc.

2, route de Tours

72500 Ch teau du Loirâ

France

Заявляем о своей ответственности; продукт,

описанный в данном руководстве пользова-

теля, соответствует следующим техническим

стандартам:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

РУССКИЙ

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07
