Heidemann 70521 Manual


Læs nedenfor 📖 manual på dansk for Heidemann 70521 (1 sider) i kategorien Ikke kategoriseret. Denne guide var nyttig for 6 personer og blev bedømt med 4.5 stjerner i gennemsnit af 2 brugere

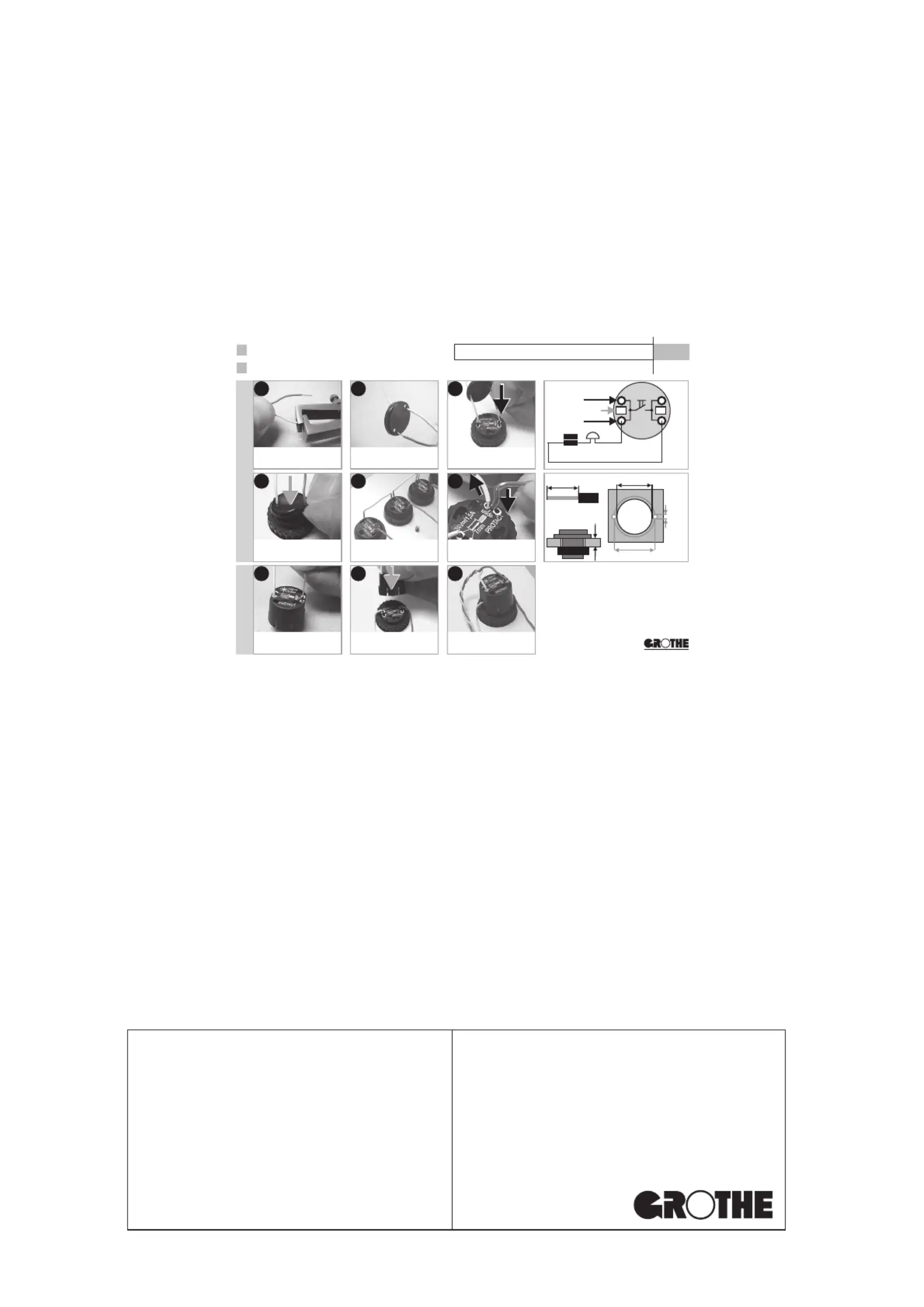

Side 1/1
Object name:
Object type:
Object order no.:
Date of drawing:
No. of drawing:
Scale
Film x from y:
Colour:
Dimension:
Push button
PROTACT XXX YY
6XXXX
14-01-2005
Mv001800
black/white
A7 (105 x 74 mm)
1:1
1 from 1
Made by:
Date of issue:
Release version no.:
modific. 1 (when/what):
:
modific. 3 (when/what):
modific. 4 (when/what):
Others:
modific. 1 (when/what)
Axel Oster, department IN
14-01-2004
1
TASTER
PUSH BUTTON
PROTACT XXXInstallationsanleitung
Installation Instructions
123
456
789
CLICK!
Grothe GmbH
Löhestraße 22 * D-53773 Hennef
Tel.: (0 22 42) 88 90-0 * Fax: -36
Internet: www.grothe.de an urmet company
Techn. Dat.
* max. 24V=/~ (AC/DC)/1,5A (LED: 12V~/0,02A)
* Nur Schutzkleinspannung! Protect. low volt. only!
* Leiter starr/Wire rigid 0,6 - 0,8 mm
* Leiter flex./Wire flex.: Photo 6.A: Erst entriegeln/Unlock
* -20°C...60°C / IP 54, Druckkraft/Op. force 4,5 N
0,5 - 6,0 mm
7 mm 16 mm
2 mm
18,5 mm
Bei Bedarf! If necess.!
MV 001800 01/05
Draht abisolieren (7 mm)
Strip the wire (7 mm)
Draht durch Dichtung stecken
Insert wire into sealing
Draht anschließen
Connect wire
Dichtung aufdrücken
Fix the sealing
Durchverdrahtung von Tastern
Combination of pushes
Entriegeln (mit beigef. Werkz.)
Unlocking (with spec. tool)
Draht anschließen (12V~/AC)
Connect wire (12V~/AC)
LED-Einheit festclipsen
Fix the LED unit
Verdrahteter LED-Taster
LED push incl. wiring
Verdrahtung / Wiring
Draht / Wire
Draht / Wire
Entriegeln/Unlock.
A
B
Beispiel-Schaltung /
Example Circuit
Ding
Dong
LED-Beleucht. / LED-unit
Trans-
form.
