GPB 6X-A22
English 1
Français 11
Español 21
Português 32
1
2
3
4
5
6
7
8
9
GPB 6X-A22
en Original operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
fr Mode d'emploi original . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
es Manual de instrucciones original . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
pt Manual de instruções original . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
*2241317* 2241317 English 1
Original operating instructions
1 Information about the documentation
1.1 About this documentation
Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free
handling and use of the product.
Observe the safety instructions and warnings in this documentation and on the product.
Always keep the operating instructions with the product and make sure that the operating instructions
are with the product when it is given to other persons.
1.2 Explanation of symbols used
1.2.1 Warnings
Warnings alert persons to hazards that occur when handling or using the product. The following signal words
are used:
DANGER
DANGER !
Draws attention to imminent danger that will lead to serious personal injury or fatality.
WARNING
WARNING !
Draws attention to a potential threat of danger that can lead to serious injury or fatality.
CAUTION
CAUTION !
Draws attention to a potentially dangerous situation that could lead to slight personal injury or damage
to the equipment or other property.
1.2.2 Symbols in the documentation
The following symbols are used in this document:
Read the operating instructions before use.
Instructions for use and other useful information
Dealing with recyclable materials
Do not dispose of electric equipment and batteries as household waste
1.2.3 Symbols in the illustrations
The following symbols are used in illustrations:

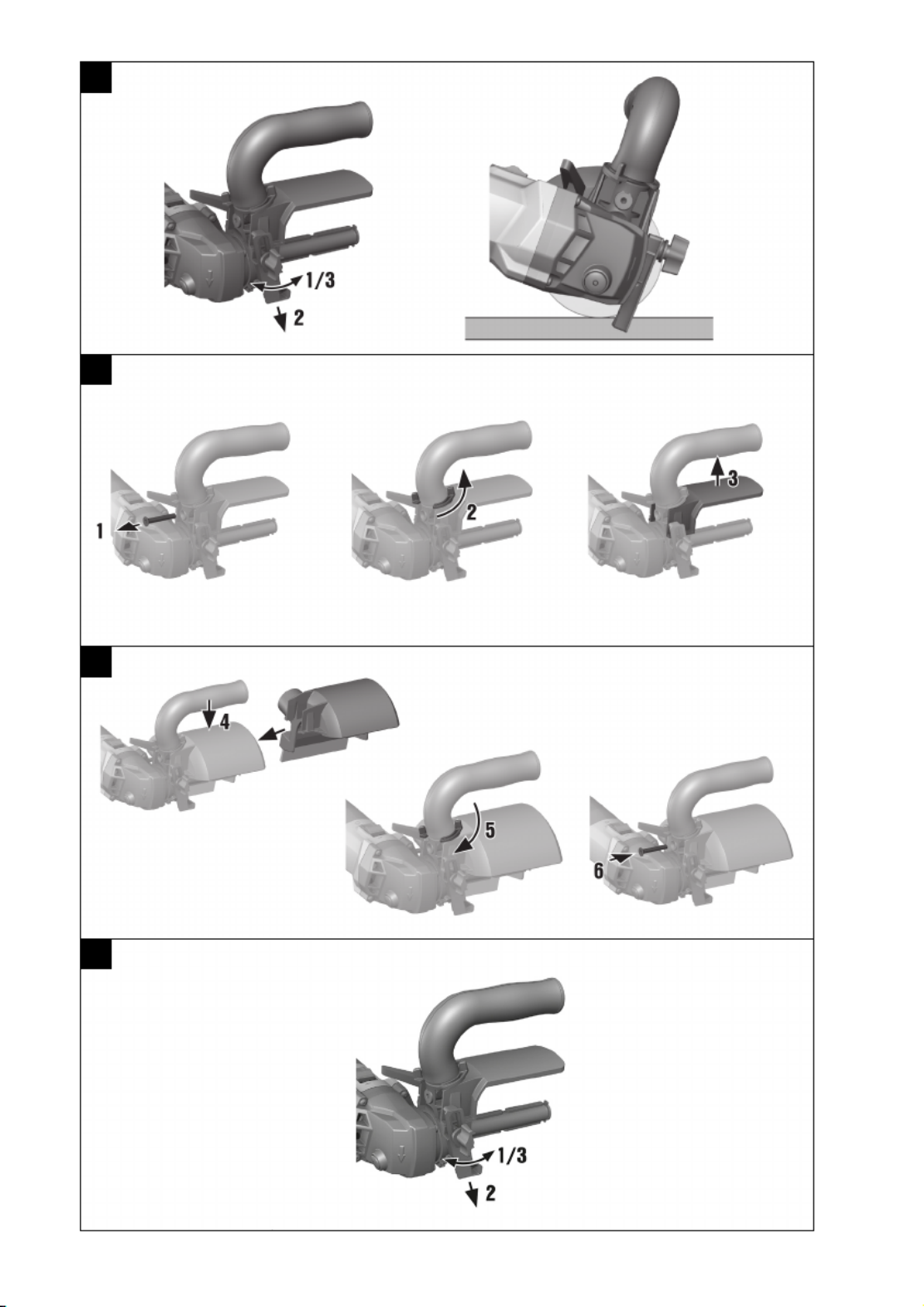

These numbers refer to the corresponding illustrations found at the beginning of these operating
instructions
The numbering reflects the sequence of operations shown in the illustrations and may deviate
from the steps described in the text
Item reference numbers are used in the and refer to the numbers used inoverview illustrations
the product overview section
This symbol is intended to draw special attention to certain points when handling the product.
2 English 2241317 *2241317*
1.3 Product-dependent symbols
1.3.1 Symbols on the product
The following symbols can be used on the product:
The power tool supports near-field communication (NFC) technology, which is compatible with
iOS and Android platforms.
Li-ion battery
Hilti In-Li-ion battery type series used. Observe the information given in the section headed
tended use.
Never use the battery as a striking tool.
Do not drop the battery. Never use a battery that has suffered an impact or is damaged in any
other way.
Wear eye protection
Rated speed
Revolutions per minute
Revolutions per minute
Diameter
1.4 Product information
products are designed for professional users and only trained, authorized personnel are
permitted to operate, service and maintain the products. This personnel must be specifically informed about
the possible hazards. The product and its ancillary equipment can present hazards if used incorrectly by
untrained personnel or if used not in accordance with the intended use.
The type designation and serial number are printed on the rating plate.
Write down the serial number in the table below. You will be required to state the product details when
contacting Hilti Service or your local Hilti organization to inquire about the product.
Product information
Cordless satin finisher GPB 6XA22
Generation 01
Serial no.
1.5 Declaration of conformity
We declare, on our sole responsibility, that the product described here complies with the applicable directives
and standards. A copy of the declaration issued by the certification department can be found at the end of
this documentation.
The technical documentation is filed here:
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany
2 Safety
2.1 Safety instructions
2.1.1 General power tool safety warnings
WARNING Read all safety warnings, instructions, illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
*2241317* 2241317 English 3
Work area safety
Keep work area clean and well lit. Cluttered or dark areas invite accidents.
Do not operate power tools in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
Keep children and bystanders away while operating a power tool. Distractions can cause you to lose
control.
Electrical safety
Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the
risk of electric shock.
When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common sense when operating a power tool. Do
not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools may result in serious personal injury.
Use personal protective equipment. Always wear eye protection. Protective equipment such as a
dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will
reduce personal injuries.
Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power
source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on
the switch or energising power tools that have the switch on invites accidents.
Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at all times. This enables better control of the
power tool in unexpected situations.
Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
If devices are provided for the connection of dust extraction and collection facilities, ensure these
are connected and properly used. Use of dust collection can reduce dust-related hazards.
Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore
tool safety principles. A careless action can cause severe injury within a fraction of a second.
Power tool use and care
Do not force the power tool. Use the correct power tool for your application. The correct power tool
will do the job better and safer at the rate for which it was designed.
Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or remove the battery pack, if detachable, from
the power tool before making any adjustments, changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and do not allow persons unfamiliar with the
power tool or these instructions to operate the power tool. Power tools are dangerous in the hands
of untrained users.
Maintain power tools and accessories. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect the power tool’s operation. If damaged,
have the power tool repaired before use. Many accidents are caused by poorly maintained power
tools.
Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
4 English 2241317 *2241317*
Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking
into account the working conditions and the work to be performed. Use of the power tool for
operations different from those intended could result in a hazardous situation.
Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.
Battery tool use and care
Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with another battery pack.
Use power tools only with specifically designated battery packs. Use of any other battery packs may
create a risk of injury and fire.
When battery pack is not in use, keep it away from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects, that can make a connection from one terminal to
another. Shorting the battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
Do not use a battery pack or tool that is damaged or modified. Damaged or modified batteries may
exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.
Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature
above 130° C (265 °F) may cause explosion.
Follow all charging instructions and do not charge the battery pack or tool outside the temperature
range specified in the instructions. Charging improperly or at temperatures outside the specified range
may damage the battery and increase the risk of fire.
Service
Have your power tool serviced by a qualified repair person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
Never service damaged battery packs. Service of battery packs should only be performed by the
manufacturer or authorized service providers.
2.1.2 Additional safety instructions
Personal safety
Use the product only when it is in perfect working order.
Never tamper with or modify the tool in any way.
Avoid touching rotating parts – risk of injury!
Always hold the power tool with both hands on the handles provided. Keep the handles clean and dry.
Wait until the product stops completely before you lay it down.
Wear protective gloves also when changing the accessory tool. Touching the accessory tool presents a
risk of injury (cuts or burns).
Make sure that the workplace is well ventilated and, where necessary, wear a respirator appropriate for
the type of dust generated. Contact with or inhalation of the dust may cause allergic reactions and/or
respiratory or other diseases among operators or bystanders.
Before beginning the work, check the hazard classification of the dust that will be produced. Dust from
materials such as lead-based paint, certain types of wood and concrete/masonry/stone containing quartz,
minerals or metal can be harmful to health. Certain kinds of dust such as oakwood and beechwood dust
are classified as carcinogenic, especially in conjunction with additives for wood conditioning (chromate,
wood preservative).
Take breaks between working and do physical exercises to improve the blood circulation in your fingers.
Exposure to vibration during long periods of work can lead to disorders of the blood vessels and nervous
system in the fingers, hands and wrists.
Power tool use and care
Do not set the product down with its weight resting on the battery.
2.1.3 Battery use and care
Observe the special regulations and instructions applicable to the transport, storage and use of Li-ion
batteries.
Do not expose batteries to high temperatures, direct sunlight or fire.
Do not disassemble, crush or incinerate batteries and do not subject them to temperatures over 80 °C.
Do not use or charge batteries that have suffered mechanical impact, have been dropped from a height
or show signs of damage. In this case, always contact your .Hilti Service
*2241317* 2241317 English 5
If the battery is too hot to touch it may be defective. In this case, place the product in a non-flammable
location, well away from flammable materials, where it can be kept under observation and allowed to
cool down. In this case, always contact your .Hilti Service
3 Description

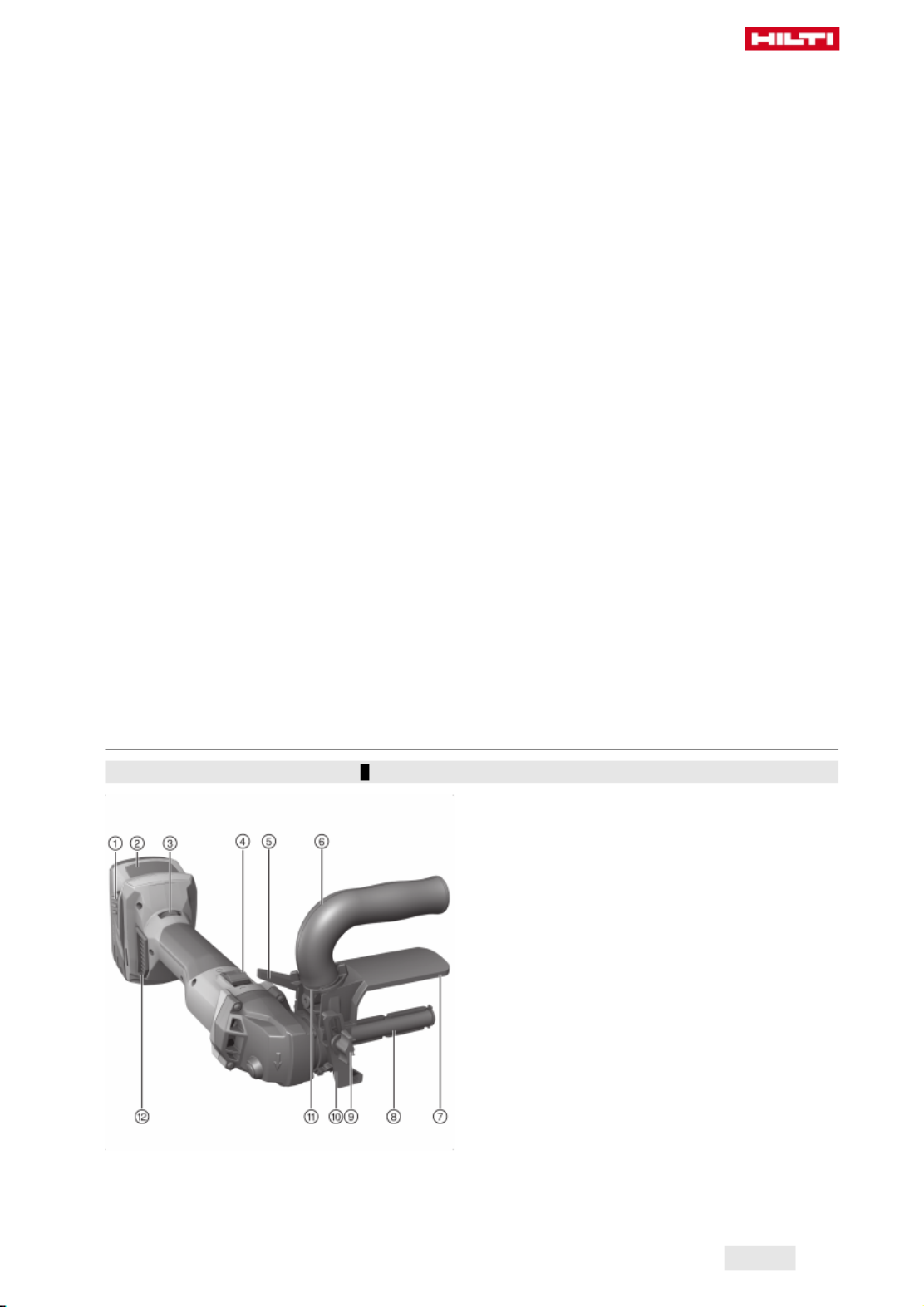

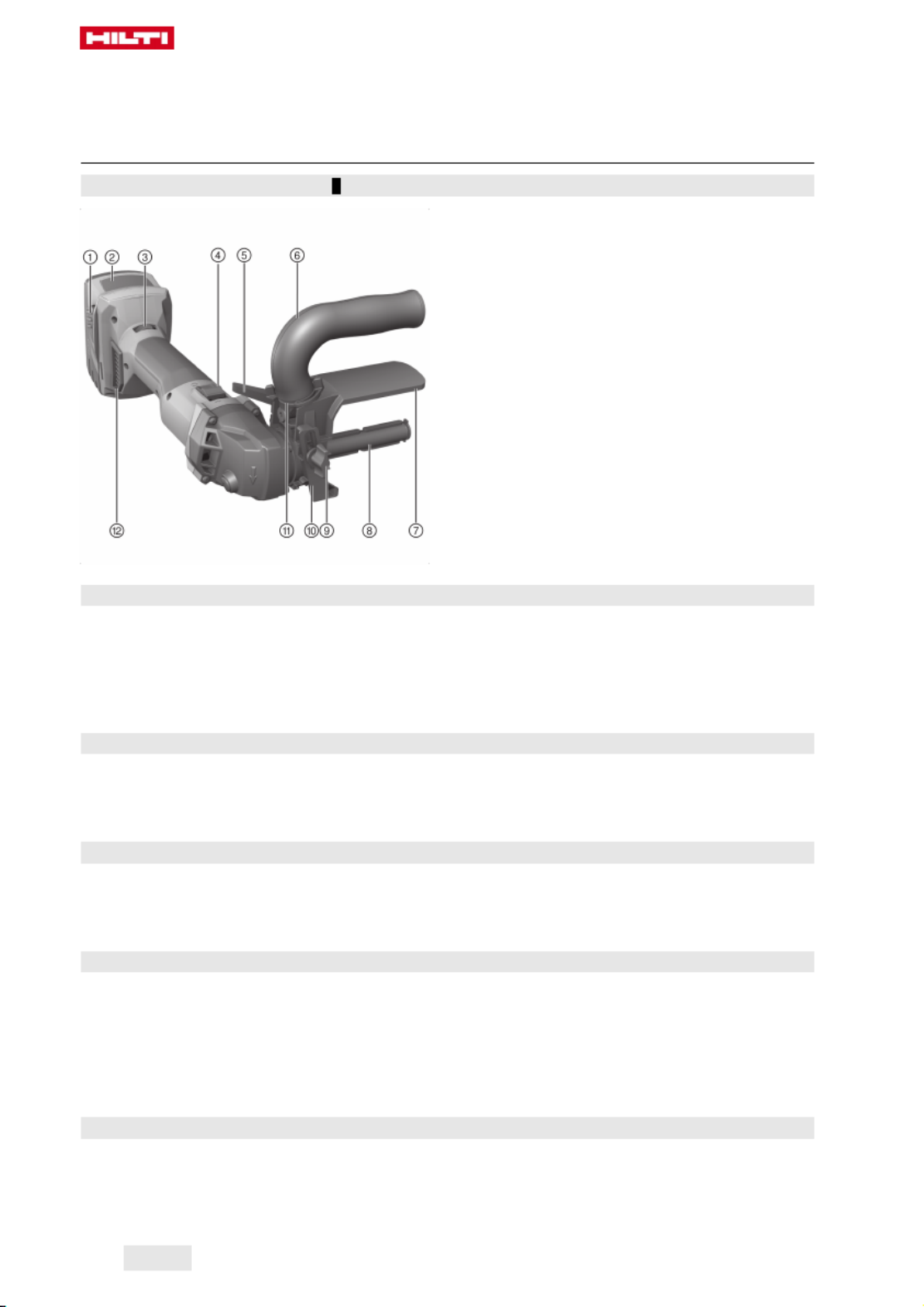

3.1 Overview of the product 1
@Battery release button
;Battery
=Adjusting knob for speed
%Lockable on/off switch
&Clamping lever for adjustment of grip and
guard
(Grip
)Hood
+Chuck
§Locking screw for fence
/Fence
:Locking ring for hood attachment
Dust filter
3.2 Intended use
The product described is a hand-held, cordless satin finisher. It is designed for surface finishing processes
such as satinizing, structuring, polishing, brushing, smoothing, derusting or deburring steel, stainless steel
or non-ferrous metals.
Use only Liion batteries of the B 22 series with this product.Hilti
Use only battery chargers of the C4/36 series for charging these batteries.Hilti
3.3 Possible misuse
Do not use the product for wet grinding.
Do not use the product to work on hazardous or flammable materials (e.g. asbestos, magnesium, wood).
3.4 Items supplied
Satin finisher, pneumatic rubber roller, air pump, operating instructions.
Other system products approved for use with this product can be found at your local or online at:Hilti Store
www.hilti.group
3.5 Temperature-dependent motor protection
The temperature-dependent motor protection system monitors current input and motor temperature and
thus prevents the power tool overheating.
If the motor is overloaded through application of excessive working pressure, the power tool’s performance
drops noticeably or it may stall completely.
If the power tool stalls or slows significantly due to overloading, release the pressure applied to the tool and
then allow it to run under no load for approx. 30 seconds.
3.6 Li-ion battery charge status display
The charge status of the Liion battery is displayed after one of the two battery release buttons is pressed.
Status Meaning
4 LEDs light. Charge status: 75 % to 100 %
3 LEDs light. Charge status: 50 % to 75 %
*2241317* 2241317 English 7
5.2 Inserting the battery
CAUTION
Risk of injury by short circuit or falling battery!
Before inserting the battery, make sure that the contacts on the battery and the contacts on the product
are free of foreign matter.
Make sure that the battery always engages correctly.
1. Charge the battery fully before using it for the first time.
2. Push the battery into the battery holder until it engages with an audible click.
3. Check that the battery is seated securely.
5.3 Removing the battery
1. Press the battery release buttons.
2. Remove the battery from the tool.
5.4 Installing the tool 2
1. Press and hold down the spindle lock button.
2. With the keyway correctly aligned, slip the tool on to the tool holder.
3. Press the tool firmly on to the tool holder against the action of the spring and turn the tool clockwise.
The tool holder is locked.
Narrow accessory tools less than 100 mm in width need spacer rings to make up the difference in
width.
4. Release the spindle lockbutton.
5. Insert the battery. → page 7
6. Perform a test run. Run the satin finisher for 30 seconds without load and check for vibration and
imbalance.
If vibration or imbalance is perceptible, remove the tool and reinstall it correctly. Make sure it is
correctly seated. Do not use damaged tools or spacer rings.
5.5 Pneumatic rubber roller 3
1. If necessary,deflate the pneumatic rubber roller by opening the valve. Use the back of the valve dustcap
for this purpose.
2. If applicable, ease the abrasive belt off the pneumatic rubber roller.
3. Slip a new abrasive belt on to the pneumatic rubber roller. Make sure that the abrasive belt does not
project on either side.
4. Tension the abrasive belt by inflating the pneumatic rubber roller with the air pump provided for the
purpose. Then screw the valve dustcap back on to the valve.
5.6 Adjusting the guard and grip 4
Always adjust the guard to a position at which the material removed by grinding is directed away from
you.
1. Open the clamping lever for adjusting the grip and the guard.
2. Turn the grip and the guard to the desired position.
3. Close the clamping lever.
6 Types of work
6.1 Switching on
1. Press the rear section of the on/off switch.
2. Slide the on/off switch forward.
The motor runs.
3. Lock the on/off switch.
8 English 2241317 *2241317*
6.2 Setting the speed
Use the adjusting knob to set the speed.
6.2.1 Speed settings
Stage 1 1,220 /min
Stage 2 1,360 /min
Stage 3 1,560 /min
Stage 4 1,840 /min
Stage 5 2,240 /min
Stage 6 2,750 /min
6.3 Grinding 5
CAUTION
Risk of injury! Grinding makes the workpiece hot.
Do not attempt to touch the workpiece immediately after grinding and always wear suitable protective
gloves to prevent burns. Keep everyone clear of your work zone.
1. Lift the satin finisher clear of the work surface.
2. Switch the tool on. → page 7
The power tool then runs in sustained operating mode.
3. Set the speed. → page 8
4. Bring the satin finisher with the tool into contact with the work surface and keep it moving with a steady
back-and-forth action.
5. Apply moderate pressure and do not press the abrasive belt into the material.
6. For a decorative surface finish, move the satin finisher only with a steady back-and-forth, linear action.
Avoid movements at angles to the work.
6.4 Using the fence 6
The fence ensures precision in-line action for working on profiles.
1. Release the locking screw on the fence.
2. Adjust the fence.
3. Tighten the locking screw.
6.5 Switching off
Press the rear section of the on/off switch.
The on/off switch jumps into the off position and the motor stops.
7 Optional accessories
7.1 Installing the extractor hood ,7 8
1. Remove the securing screw for the guard.
2. Turn the locking ring for guard attachment to open it.
3. Pull the guard up toward the grip and off the gear head.
4. From above, slip the extractor hood into the holder.
5. Tighten the locking ring to secure the hood.
6. Reinstall the securing screw.
8 Care and maintenance
WARNING
Risk of injury with battery inserted !
Always remove the battery before carrying out care and maintenance tasks!
*2241317* 2241317 English 9
Care and maintenance of the tool
Carefully remove any dirt that may be adhering to parts.
Remove the dust filter and clean it and the air vents carefully, using a dry brush.
Use only a slightly damp cloth to clean the casing. Do not use cleaning agents containing silicone as
these can attack the plastic parts.
Care of the lithiumion batteries
Keep the battery free from oil and grease.
Use only a slightly damp cloth to clean the casing. Do not use cleaning agents containing silicone as
these may attack the plastic parts.
Avoid ingress of moisture.
Maintenance
Check all visible parts and controls for signs of damage at regular intervals and make sure that they all
function correctly.
Do not operate the product if signs of damage are found or if parts malfunction. Have it repaired
immediately by Service.Hilti
After cleaning and maintenance, fit all guards or protective devices and check that they function correctly.
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare
parts, consumables and accessories approved by Hilti for use with the product can be found at your
local or online at: .Hilti Store www.hilti.group
8.1 Changing the fence 9
A worn fence can be replaced.
1. Remove the securing screw of the fence.
2. Remove the worn fence and insert the new fence.
3. Reinstall the securing screw with washer and O-ring.
9 Transport and storage of cordless tools
Transport
CAUTION
Accidental starting during transport !
Always transport your products with the batteries removed!
Remove the battery.
Never transport batteries in bulk form (loose, unprotected).
Check the tool and batteries for damage before use after long periods of transport.
Storage
CAUTION
Accidental damage caused by defective or leaking batteries !
Always store your products with the batteries removed!
Store the tool and batteries in a place that is as cool and dry as possible.
Never store batteries in direct sunlight, on heating units or behind a window pane.
Store the tool and batteries in a place where they cannot be accessed by children or unauthorized
persons.
Check the tool and batteries for damage before use after long periods of storage.
10 Troubleshooting
If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by
yourself, please contact Service.Hilti
10 English 2241317 *2241317*
10.1 Troubleshooting
Trouble or fault Possible cause Action to be taken
The battery runs down more
quickly than usual.
Very low ambient temperature. Allow the battery to warm up
slowly to room temperature.
The battery doesn’t engage
with an audible click.
The retaining lugs on the battery
are dirty.
Clean the retaining lugs and refit
the battery.
1 LED flashes.
The device does not work.
Low battery. Change the battery and charge
the empty battery.
The battery is too hot or too cold. Allow the battery to cool down
or warm up slowly to room
temperature.
All 4 LEDs flash.
The device does not work.
The tool has been overloaded. Switch the power tool off and
then on again. Then allow the
power tool to run under no load
for approx. 30 seconds.
The power tool or battery
gets very hot.
Electrical fault Switch the power tool off im-
mediately, remove the battery,
keep it under observation, allow
it to cool down and contact Hilti
Service.
The tool does not achieve full
power.
A battery with inadequate capacity
was used.
Use a battery with adequate
capacity.
The motor has no braking
effect.
Low battery. Change the battery and charge
the empty battery.
The power tool was overloaded
briefly.
Release the control switch and
then press it again.
11 Disposal
Most of the materials from which tools and appliances are manufactured can be recycled. TheHilti
materials must be correctly separated before they can be recycled. In many countries, your old tools,
machines or appliances can be returned to for recycling. Ask Service or your Hilti representativeHilti Hilti
for further information.
Battery disposal
Improper disposal of batteries can result in health hazards from leaking gases or fluids.
DO NOT send batteries through the mail!
Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting.
Dispose of your battery out of the reach of children.
Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public
health and safety resources for disposal instructions.
Do not dispose of power tools, electronic equipment or batteries as household waste!
12 Manufacturer’s warranty
Please contact your local representative if you have questions about the warranty conditions.Hilti
*2241317* 2241317 Français 11
Mode d'emploi original
1 Indications relatives à la documentation
1.1 À propos de cette documentation
Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement
requise pour assurer la sécurité du travail et un maniement sans perturbations.
Bien respecter les consignes de curité et les avertissements de la présente documentation ainsi que
celles figurant sur le produit.
Toujours conserver le mode d'emploi à proximité du produit et uniquement le transmettre à des tiers
avec ce mode d'emploi.
1.2 Explication des symboles
1.2.1 Avertissements
Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de
signalisation suivants sont utilisés :
DANGER
DANGER !
Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.
AVERTISSEMENT
AVERTISSEMENT !
Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.
ATTENTION
ATTENTION !
Pour attirer l'attention sur une situation pouvant présenter des dangers entraînant des blessures
corporelles légères ou des dégâts matériels.
1.2.2 Symboles dans la documentation
Les symboles suivants sont utilisés dans la présente documentation :
Lire le mode d'emploi avant d'utiliser l'appareil
Pour des conseils d'utilisation et autres informations utiles
Maniement des matériaux recyclables
Ne pas jeter les appareils électriques et les accus dans les ordures ménagères
1.2.3 Symboles dans les illustrations
Les symboles suivants sont utilisés dans les illustrations :
Ces chiffres renvoient à l'illustration correspondante au début du présent mode d'emploi
La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier
de celles des étapes de travail dans le texte
Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numé-
ros des gendes dans la section Vue d'ensemble du produit
Ce signe doit inviter à manier le produit en faisant particulièrement attention.
12 Français 2241317 *2241317*
1.3 Symboles spécifiques au produit
1.3.1 Symboles sur le produit
Les symboles suivants peuvent être utilisés sur le produit :
L'appareil prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et
Android.
Accu lithium-ions
Série de type d'accu Li-Ion utilisée. Observer les instructions au chapitreHilti Utilisation
conforme à l'usage prévu.
Ne jamais utiliser l'accu comme outil de percussion.
Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages.
Porter des lunettes de protection
Vitesse de rotation de référence
Tours par minute
Tours par minute
Diamètre
1.4 Informations produit
Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés
que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers
inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont
utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.
La désignation du modèle et le numéro de série figurent sur sa plaque signalétique.
Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées
lorsque vous contactez nos revendeurs ou services après-vente.
Caractéristiques produit
Satineuse sans fil GPB 6XA22
Génération 01
N° de série.
1.5 Déclaration de conformité
Nous déclarons sous notre seule et unique responsabilité que le produit décrit ici est conforme aux directives
et normes en vigueur. Une copie de l'attestation délivrée par l'organisme de certification se trouve en fin de
la présente documentation.
Pour obtenir les documentations techniques, s'adresser à :
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
2 Sécuri
2.1 Consignes de sécurité
2.1.1 Indications générales de sécurité pour les appareils électriques
AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris-
tiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des
instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures.
Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations
futures.
*2241317* 2241317 Français 13
La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils
électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble
d'alimentation).
Sécurité sur le lieu de travail
Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé
augmente le risque d'accidents.
Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des
liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui
peuvent enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électro-
portatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil.
Sécurité relative au système électrique
La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais
modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils
électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées
réduiront le risque de choc électrique.
Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur
d'un outil électroportatif augmentera le risque d'un choc électrique.
Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour
porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le câble
de raccordement à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties
en mouvement. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc
électrique.
Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement des bles de rallonge
homologués pour les applications extérieures. L’utilisation d’un câble de rallonge homolog
pour les applications extérieures réduit le risque d’un choc électrique.
Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser
un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur
de protection réduit le risque d'une décharge électrique.
Sécurité des personnes
Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif.
Ne pas utiliser l'outil électroportatif en étant fatig ou sous l'emprise de l'alcool, de drogues ou
de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner
des blessures graves.
Utiliser un équipement de protection personnel et toujours porter une protection pour les
yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de
sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil
électroportatif, réduiront le risque de blessures des personnes.
Éviter une mise en service par mégarde. S'assurer que l'outil électroportatif est arrêté avant de le
brancher à la source de courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil
électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque
l'interrupteur est en position de fonctionnement peut entraîner des accidents.
Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement.
Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet
un meilleur contrôle de l'outil électroportatif dans des situations inattendues.
S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les
cheveux, les tements et les gants à distance des parties en mouvement. Des vêtements amples,
des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement.
Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer
qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration
de la poussière peut réduire les risques dus aux poussières.
Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles
de curité applicables aux outils électriques, même si l'on est utilisateur chevron après de
fréquentes utilisations de l'outil électroportatif. Un manque d'attention peut conduire à de graves
blessures en quelques fractions de seconde.
14 Français 2241317 *2241317*
Utilisation et maniement de l'outil électroportatif
Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil
électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été
conçu.
Ne pas utiliser d'outil électroportatif dont l'interrupteur est défectueux. Tout outil électroportatif qui
ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur
l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche
une mise en fonctionnement par mégarde de l'outil électroportatif.
Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne permettre
l'utilisation de l'appareil à aucune personne qui ne soit pas familiarisée avec celui-ci ou qui n'a
pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de
personnes non initiées.
Prendre soin des outils électroportatifs et des accessoires. Vérifier que les parties en mouvement
fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont
cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve
entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents
sont dus à des outils électroportatifs mal entretenus.
Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus
avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément
à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser.
L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations
dangereuses.
Veiller à ce que les poignées et surfaces de préhension soient toujours être ches, propres et
exemptes de traces de graisse ou d'huile. Avec des poignées et surfaces de préhension glissantes, la
sécurité et le contrôle de l'outil électroportatif ne peuvent être assurés dans des situations inopinées.
Utilisation et maniement de l'outil sur accu
Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur
approprié à un type spécifique d'accus est utilisé avec des accus non recommandés pour celui-ci, il y a
risque d'incendie.
Dans les outils électroportatifs, utiliser uniquement les accus spécialement prévus pour ceux-ci.
L'utilisation de tout autre accu peut entraîner des blessures et des risques d'incendie.
Tenir l'accu non utilisé à l'écart de tous objets métalliques tels qu'agrafes, pièces de monnaie, clés,
clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit
entre les contacts d'accu peut provoquer des brûlures ou un incendie.
En cas d'utilisation abusive, du liquide peut sortir de l'accu. Éviter tout contact avec ce liquide. En
cas de contact par mégarde, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait
dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accu peut entraîner des irritations
de la peau ou causer des brûlures.
Ne pas utiliser d'accu endommagé ou modifié. Des accus endommagés ou modifiés peuvent avoir
un comportement imprévisible et provoquer un incendie, une explosion ou engendrer un risque de
blessures.
Ne jamais exposer l'accu au feu ou à des températures trop élevées. Le feu ou des températures
supérieures à 130 °C (265 °F) peuvent provoquer une explosion.
Suivre toutes les instructions de charge et ne jamais charger l'accu ou l'outil sur accu hors de la
plage de températures spécifiée dans le manuel d'utilisation. Une charge inappropriée ou hors de la
plage de températures spécifiée risque d'endommager l'accu et accroître le risque d'incendie.
Service
L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des
pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.
Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent
exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.
2.1.2 Consignes de sécurité supplémentaires
Sécurité des personnes
Utiliser le produit uniquement s'il est en parfait état.
Ne jamais entreprendre de manipulation ni de modification sur l'appareil.
Éviter de toucher des pièces en rotation – Risque de blessures !
*2241317* 2241317 Français 15
Toujours tenir l'appareil des deux mains par les poignées prévues à cet effet. Tenir les poignées toujours
sèches et propres.
Attendre jusqu'à ce que le produit soit complètement arrêté avant de le déposer.
Porter aussi des gants de protection pour changer d'outil. Risque de blessures par coupure et de
brûlures au contact avec l'outil amovible.
Veiller à ce que le poste de travail soit bien ventilé et porter, le cas échéant, un masque de protection
respiratoire adapté au type de poussières. Le contact ou l'aspiration de poussière peut provoquer des
réactions allergiques et/ou des maladies respiratoires de l'utilisateur ou de toute personne se trouvant à
proximité.
Avant le début du travail, prendre connaissance de la classe de risque de la poussière générée lors
des travaux. Les poussières de matériaux telles que des peintures contenant du plomb, certains types
de bois, du béton / de la maçonnerie / des pierres naturelles qui contiennent du quartz ainsi que des
minéraux et des métaux peuvent être nuisibles à la santé. Certaines poussières, telles que des poussières
de chêne ou de hêtre, sont réputées être cancérigènes, en particulier lorsqu'elles sont combinées à des
additifs destinés au traitement du bois (chromate, produit de protection du bois).
Faire régulièrement des pauses et des exercices pour favoriser l'irrigation sanguine dans les doigts. En
cas de travaux prolongés, les vibrations peuvent perturber la circulation dans les vaisseaux sanguins ou
le système nerveux dans les doigts, les mains ou le poignet.
Utilisation et emploi soigneux de l’outil électroportatif
Ne pas déposer le produit sur la batterie.
2.1.3 Utilisation et emploi soigneux des batteries
Respecter les directives spécifiques relatives au transport, au stockage et à l'utilisation des batteries
li-ion.
Ne pas exposer les batteries à des températures élevées, ni au rayonnement direct du soleil ou au feu.
Les batteries ne doivent pas être démontées, écrasées, chauffées à une température supérieure à 80 °C
ou jetées au feu.
Ne jamais utiliser ni charger d'accus qui ont subi un choc électrique, qui sont tombés de plus d'un mètre
ou qui ont été endommagés d'une manière quelconque. Si tel est le cas, il convient de contacter le S.A.V
Hilti.
Si la batterie est trop chaude pour être touché, elle peut être défectueuse. Déposer le produit à un
endroit non inflammable d'où il peut être surveillé, à une distance suffisante de matériaux inflammables
et le laisser refroidir. Si tel est le cas, il convient de contacter le .S.A.V Hilti
3 Description
3.1 Vue d'ensemble du produit 1
@Bouton de déverrouillage de l'accu
;Accu
=Molette de réglage de la vitesse de rotation
%Interrupteur Marche/Arrêt verrouillable
&Levier de serrage pour le réglage de la poi-
gnée et du carter de protection
(Poignée
)Carter de protection
+Mandrin
§Vis de blocage pour la butée parallèle
/Butée parallèle
:Bague de fermeture pour la fixation de la
hotte
Filtre à poussières
16 Français 2241317 *2241317*
3.2 Utilisation conforme à l'usage prévu
Le produit décrit est une satineuse sans fil à guidage manuel. Elle est conçue pour le traitement de surface,
par ex. le satinage, la structuration, le polissage, le brossage, le lustrage ou l'ébavurage de l'acier, l'acier
inoxydable ou les métaux non ferreux.
Pour ce produit, utiliser exclusivement les accus LiIon de la série B 22.Hilti
Pour ces accus, utiliser exclusivement les chargeurs de la série C4/36.Hilti
3.3 Mauvaise utilisation possible
Le produit ne doit pas être utilisé pour le ponçage à l'eau.
Le produit ne doit pas être utilisé pour travailler sur des matériaux susceptibles de nuire à la santé ou
facilement inflammables (par ex. amiante, magnésium, bois).
3.4 Éléments livrés
Satineuse, rouleau caoutchouc pneumatique, pompe à air, mode d'emploi.
D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du centre Hilti Store
ou en ligne sous : www.hilti.group
3.5 Système de protection thermique du moteur
Ce système de protection thermique supervise l'intensité du courant absorbé ainsi que le réchauffement du
moteur, écartant ainsi tout risque de surchauffe de l'appareil.
Si le moteur vient à être en surcharge du fait d'une pression exercée trop importante, la puissance de
l'appareil est considérablement réduite ou l'appareil peut s'arrêter.
En cas d'arrêt ou de diminution de vitesse de rotation à cause d'une surcharge, dégager l’appareil et le
laisser tourner à vide pendant 30 secondes environ.
3.6 Indicateur de l'état de charge de l'accu Li-Ion
L'état de charge de l'accu Li-Ion peut être visualisé en appuyant légèrement sur l'un des deux boutons de
déverrouillage.
État Signification
4 LED allumées. État de charge : 75 % à 100 %
3 LED allumées. État de charge : 50 % à 75 %
2 LED allumées. État de charge : 25 % à 50 %
1 LED allumée. État de charge : 10 % à 25 %
1 LED clignote. État de charge : < 10 %
Il n'est pas possible de consulter l'indicateur de l'état de charge pendant et immédiatement après les
travaux. Si les LED de l'indicateur de l'état de charge de l'accu clignotent, se reporter au chapitre Aide
au dépannage.
4 Caractéristiques techniques
Poids (accu inclus) B22⁄8.0 3,5 kg
(7,7 lb)
Tension de référence 21,6 V
Plage de vitesse de rotation 1.220 tr/min …
2.750 tr/min
Diamètre maximal de l'outil 4 in
Largeur maximale de l'outil 100 mm
(3,9 in)
Mandrin 19 mm
(0,7 in)
*2241317* 2241317 Français 17
Température de service en cours de service −17 ℃ … 60 ℃
(1 ℉ … 140 ℉)
Température de stockage −20 ℃ … 70 ℃
(−4 ℉ … 158 ℉)
4.1 Batterie
Tension nominale de l'accu 21,6 V
Température de service en cours de service −17 ℃ … 60 ℃
(1 ℉ … 140 ℉)
Température de stockage −20 ℃ … 40 ℃
(−4 ℉ … 104 ℉)
Température de l'accu au début de la charge −10 ℃ … 45 ℃
(14 ℉ … 113 ℉)
5 Préparatifs
ATTENTION
Risque de blessures du fait d'une mise en marche inopinée !
Avant d'insérer l'accu, s'assurer que le produit correspondant est bien sur arrêt.
Retirer le bloc-accu, avant d’effectuer des réglages sur l’appareil ou de changer les accessoires.
Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles
figurant sur le produit.
5.1 Recharge de l'accu
1. Avant de commencer la charge, lire le mode d'emploi du chargeur.
2. Veiller à ce que les contacts de l'accu et du chargeur sont propres et secs.
3. Charger l'accu à l'aide d'un chargeur homologué.
5.2 Introduction de l'accu
ATTENTION
Risque de blessures du fait d'un court-circuit ou de la chute de l'accu !
Avant d'insérer l'accu dans l'appareil, s'assurer que les contacts de l'accu et les contacts sur le produit
sont exempts de corps étrangers.
S'assurer que l'accu s'encliquette toujours correctement.
1. L'accu doit être entièrement chargé avant la première mise en service.
2. Insérer l'accu dans l'appareil jusqu'à ce qu'il s'encliquette avec un clic audible.
3. Vérifier que l'accu est bien en place.
5.3 Retrait de l'accu
1. Appuyer sur les boutons de déverrouillage de l'accu.
2. Retirer l'accu hors de l'appareil.
5.4 Montage de l'outil 2
1. Appuyer sur le bouton de blocage de la broche et le maintenir enfoncé.
2. Enfiler l'outil avec la rainure correctement positionnée sur le porte-outil.
3. Appuyer l'outil en forçant contre la pression du ressort sur le porte-outil et le tourner dans le sens horaire.
Le porte-outil est verrouillé.
Pour les outils plus minces inférieurs à 100 mm de large, la différence de largeur doit être
compensée avec des bagues d'écartement.
4. Relâcher le bouton de blocage de la broche.
18 Français 2241317 *2241317*
5. Mettre l'accu en place. → Page 17
6. Procéder à une marche d'essai. Laisser tourner la satineuse pendant 30 secondes sans contrainte et
s'assurer de l'absence de vibrations et de balourd.
En présence de vibrations ou de balourd, démonter l'outil et le remonter. Veiller au positionnement
correct. Ne pas utiliser d'outils ni de bagues d'écartement endommagés.
5.5 Rouleau caoutchouc pneumatique 3
1. Le cas écant, évacuer l'air du rouleau caoutchouc pneumatique par la valve. Pour ce faire, utiliser la
face arrière du capuchon de valve.
2. Le cas échéant, retirer la bande abrasive du rouleau caoutchouc pneumatique.
3. Enfiler une nouvelle bande abrasive sur le rouleau caoutchouc pneumatique. S'assurer que la bande
abrasive ne dépasse pas sur les côtés.
4. Gonfler le rouleau caoutchouc pneumatique avec la pompe à air fournie pour tendre la bande abrasive.
Revisser ensuite le capuchon de la valve.
5.6 Réglage du carter de protection et de la poignée 4
Toujours régler le carter de protection de sorte que la matière enlevée s'écarte de l'opérateur.
1. Ouvrir le levier de serrage pour le réglage de la poignée et du carter de protection.
2. Tourner la poignée et le carter de protection dans la position souhaitée.
3. Fermer le levier de serrage.
6 Travail
6.1 Mise en marche
1. Appuyer sur la partie arrière de l'interrupteur Marche/Arrêt.
2. Pousser l'interrupteur Marche/Arrêt vers l'avant.
Le moteur tourne.
3. Bloquer l'interrupteur Marche/Arrêt.
6.2 Réglage de la vitesse de rotation
Régler la vitesse de rotation via la molette de réglage.
6.2.1 Niveaux de vitesse de rotation
Niveau 1 1.220 tr/min
Niveau 2 1.360 tr/min
Niveau 3 1.560 tr/min
Niveau 4 1.840 tr/min
Niveau 5 2.240 tr/min
Niveau 6 2.750 tr/min
6.3 Ponçage 5
ATTENTION
Risque de blessures ! La pièce chauffe pendant l'usinage.
Une fois l'usinage de la pièce terminé, ne pas la saisir ou porter des gants de protection pour éviter toute
brûlure. Veiller à ce que personne ne se tienne à proximité de l'espace de travail.
1. Soulever la satineuse de la surface de travail.
2. Mettre le produit en marche. → Page 18
Le produit fonctionne en continu.
3. Régler la vitesse de rotation. → Page 18
4. Mettre en place la satineuse avec l'outil sur la pièce à travailler et la déplacer avant et en arrière.
*2241317* 2241317 Français 19
5. Travailler en exerçant une pression modérée et ne pas enfoncer la bande abrasive dans le matériau.
6. Pour une finition décorative de la surface, déplacer la satineuse exclusivement de manière linéaire d'avant
en arrière. Éviter tout déplacement perpendiculaire à l'outil.
6.4 Utilisation de la butée parallèle 6
La butée parallèle garantit la marche en ligne droite exacte lors de l'usinage de profilés.
1. Desserrer la vis de blocage de la butée parallèle.
2. Régler la butée parallèle.
3. Serrer la vis de blocage à fond.
6.5 Arrêt
Appuyer sur la partie arrière de l'interrupteur Marche/Arrêt.
L'interrupteur Marche/Arrêt se met sur la position Arrêt et le moteur s'arrête.
7 Accessoires optionnels
7.1 Montage de la hotte aspirante ,7 8
1. Démonter la vis de fixation pour la hotte aspirante.
2. Tourner la bague de fermeture de fixation de la hotte pour l'ouvrir.
3. Tirer la hotte de protection en direction de la poignée vers le haut pour la détacher de la tête de réduction.
4. Pousser la hotte aspirante par en haut dans le logement.
5. Fermer la bague de fermeture pour la fixation de la hotte.
6. Remonter la vis de fixation.
8 Nettoyage et entretien
AVERTISSEMENT
Risque de blessures lorsque l'accu est inséré !
Toujours retirer l'accu avant tous travaux de nettoyage et d'entretien !
Entretien de l'appareil
Éliminer prudemment les saletés récalcitrantes.
Retirer le filtre à poussière, le nettoyer avec précaution ainsi que les ouïes d'aération au moyen d'une
brosse sèche.
Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base
de silicone, ceci pourrait attaquer les pièces en plastique.
Entretien des accus Liion
Veiller à ce que l'accu soit toujours propre et exempt de traces de graisse et d'huile.
Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base
de silicone, ceci pourrait attaquer les pièces en plastique.
Éviter toute pénétration d'humidité.
Entretien
Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont
parfaitement opérationnels.
En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser le produit. Le faire immédiate-
ment réparer par le S.A.V. .Hilti
Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien
en place et fonctionnent parfaitement.
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables
d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant
pour votre produit dans le centre ou sous : .Hilti Store www.hilti.group
20 Français 2241317 *2241317*
8.1 Remplacement de la butée parallèle 9
En cas d'usure, la butée parallèle peut être remplacée.
1. Dévisser la vis de fixation de la butée parallèle.
2. Retirer la butée parallèle usée et mettre en place la nouvelle butée parallèle.
3. Remonter la vis de fixation avec une rondelle et un joint torique.
9 Transport et stockage des appareils sur accu
Transport
ATTENTION
Mise en marche inopinée lors du transport !
Toujours retirer les accus avant de transporter les produits !
Retirer les accus.
Ne jamais transporter les accus en vrac.
Avant toute utilisation consécutive à un transport prolongé de l'appareil et des accus, toujours vérifier
qu'ils ne sont pas endommagés.
Stockage
ATTENTION
Endommagement involontaire du fait d'accus défectueux ou de chute d'accu !
Toujours retirer les accus avant de stocker les produits !
Stocker l'appareil et les accus si possible au frais et au sec.
Ne jamais stocker les accus exposés au soleil, sur des installations de chauffage ou derrière des vitres.
Stocker l'appareil et les accus hors de portée des enfants et des personnes non autorisées.
Avant toute utilisation consécutive à un stockage prolongé de l'appareil et des accus, toujours vérifier
qu'ils ne sont pas endommagés.
10 Aide au dépannage
En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans
aide, contacter le S.A.V. .Hilti
10.1 Guide de dépannage
Défaillance Causes possibles Solution
L'accu se décharge plus rapi-
dement que d'habitude.
Température ambiante très basse. Laisser l'accu se chauffer
lentement à la température
ambiante.
L'accu ne s'encliquette pas
avec un « clic » audible.
Ergots d'encliquetage encrassés
sur l'accu.
Nettoyer les ergots d'enclique-
tage et réencliqueter l'accu
dans son logement.
1 LED clignote.
L'appareil ne fonctionne pas.
L'accu est déchargé. Remplacer l'accu et charger
l'accu vide.
L'accu est trop froid ou trop chaud. Laisser l'accu se réchauffer
ou refroidir lentement à la
température ambiante.
Toutes les 4 LED clignotent.
L'appareil ne fonctionne pas.
L'appareil est surchargé. Arrêter puis remettre en marche
l'appareil. Laisser ensuite
l'appareil tourner à vide pendant
30 secondes environ.
Important dégagement de
chaleur dans l'appareil ou
dans l'accu.
Défaut électrique Arrêter immédiatement l'appa-
reil, sortir l'accu et l'examiner,
le laisser refroidir et contacter le
S.A.V. .Hilti
*2241317* 2241317 Español 21
Défaillance Causes possibles Solution
L'appareil n'atteint pas la
pleine puissance.
Accu avec capacité insuffisante
mis en place.
Utiliser un accu d'une capacité
suffisante.
Aucune fonction de freinage
du moteur.
L'accu est déchargé. Remplacer l'accu et charger
l'accu vide.
Surcharge momentanée de l'appa-
reil.
Relâcher le variateur électro-
nique de vitesse et l'actionner à
nouveau.
11 Recyclage
Les appareils sont fabriqués pour une grande partie en matériaux recyclables. Le recyclageHilti
présuppose un tri adéquat des matériaux. reprend les appareils usagés dans de nombreux pays en vueHilti
de leur recyclage. Consulter le service clients ou un conseiller commercial.Hilti
Élimination des accus
Une élimination non conforme des accus peut produire des émanations de gaz et de liquides nocives pour
la santé.
Ne pas envoyer ni expédier d'accus endommagés !
Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit.
Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants.
Éliminer l'accu en le déposant auprès du local ou s'adresser à l'entreprise de collecte desHilti Store
déchets compétente.
Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !
12 Garantie constructeur
En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire local.Hilti
Manual de instrucciones original
1 Información sobre la documentación
1.1 Acerca de esta documentación
Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un
trabajo seguro y un manejo sin problemas.
Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el
producto.
Conserve este manual de instrucciones siempre junto con el producto y entregue el producto a otras
personas siempre acompañado del manual.
1.2 Explicación de símbolos
1.2.1 Avisos
Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las
siguientes palabras de peligro:
PELIGRO
PELIGRO !
Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte.
ADVERTENCIA
ADVERTENCIA !
Término utilizado para un posible peligro que puede ocasionar lesiones graves o incluso la muerte.
*2241317* 2241317 Español 23
debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus
dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada
por personal no cualificado o utilizarse para usos diferentes a los que están destinados.
La denominación del modelo y el número de serie están indicados en la placa de identificación.
Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas
a nuestros representantes o al Departamento de Servicio Técnico.
Datos del producto
Máquina de satinado con batería GPB 6XA22
Generación 01
N.º de serie
1.5 Declaración de conformidad
Bajo nuestra exclusiva responsabilidad, declaramos que el producto aquí descrito cumple con las directivas
y normas vigentes. Encontrará una reproducción del organismo certificador al final de esta documentación.
La documentación técnica se encuentra depositada aquí:
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
2 Seguridad
2.1 Indicaciones de seguridad
2.1.1 Indicaciones generales de seguridad para herramientas eléctricas
ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones
y datos técnicos correspondientes a esta herramienta eléctrica. La negligencia en el cumplimiento
de las instrucciones que se describen a continuación podría provocar descargas eléctricas, incendios o
lesiones graves.
Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas.
El término «herramienta eléctrica» empleado en las indicaciones de seguridad se refiere a herramientas
eléctricas portátiles, ya sea con cable de red o sin cable, en caso de ser accionadas por batería.
Seguridad en el puesto de trabajo
Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las
zonas de trabajo pueden provocar accidentes.
No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren
líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden llegar
a inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta
eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No
se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las
herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas
tomas de corriente reducen el riesgo de descarga eléctrica.
Evite el contacto corporal con superficies que tengan puesta a tierra, como pueden ser tubos,
calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor
si su cuerpo tiene contacto con tierra.
No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El
riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica.
No utilice el cable de conexión para transportar o colgar la herramienta eléctrica ni tire de él para
extraer el enchufe de la toma de corriente. Mantenga el cable de conexión alejado de fuentes de
calor, aceite, aristas afiladas o piezas móviles. Los cables de conexión dañados o enredados pueden
provocar descargas eléctricas.
Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador
adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el
riesgo de una descarga eléctrica.
Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un
interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el
riesgo de una descarga eléctrica.
24 Español 2241317 *2241317*
Seguridad de las personas
Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con
prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta
eléctrica podría producir graves lesiones.
Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo
de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica
empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos
de seguridad con suela antideslizante, casco de protección o protección para los oídos.
Evite una puesta en servicio fortuita de la herramienta. Asegúrese de que la herramienta eléctrica
está apagada antes de alzarla, transportarla, conectarla a la toma de corriente o insertar la
batería. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión
o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un
accidente.
Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una
herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento.
Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en
equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una
situación inesperada.
Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y
guantes alejados de las piezas viles. La vestimenta suelta, las joyas y el pelo largo se pueden
enganchar con las piezas en movimiento.
Siempre que sea posible montar equipos de aspiración o captación de polvo, asegúrese de que
están conectados y de que se utilizan correctamente. El uso de un sistema de aspiración de polvo
reduce los riesgos derivados del polvo.
No se crea a salvo de cualquier riesgo ni pase por alto ninguna de las normas de seguridad
relativas a las herramientas eléctricas, aun cuando esté familiarizado con la herramienta eléctrica
y tenga larga experiencia en su uso. Una actuación negligente puede provocar lesiones graves en
cuestión de segundos.
Uso y manejo de la herramienta eléctrica
No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se
dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo s seguro
dentro del margen de potencia indicado.
No utilice herramientas eléctricas con el interruptor defectuoso. Las herramientas eléctricas que no
se puedan conectar o desconectar son peligrosas y deben repararse.
Extraiga el enchufe de la toma de corriente o retire la batería extraíble antes de efectuar cualquier
ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un
tiempo prolongado. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta
eléctrica.
Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita
utilizar la herramienta a ninguna persona que no esté familiarizada con ella o que no haya leído
este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son
peligrosas.
Cuide su herramienta eléctrica y los accesorios adecuadamente. Compruebe si las piezas móviles
de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o deterioradas
que pudieran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las
piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuencia de
un mantenimiento inadecuado de la herramienta eléctrica.
Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas
se atascan menos y se guían con s facilidad.
Utilice la herramienta eléctrica, los accesorios, útiles de inserción, etc., de acuerdo con estas
instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar.
El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas
puede resultar peligroso.
Mantenga las empuñaduras y las superficies de contacto secas, limpias y sin residuos de aceite
o grasa. Las empuñaduras y superficies de contacto resbaladizas impiden manejar y controlar la
herramienta eléctrica con seguridad en situaciones imprevistas.
Uso y manejo de la herramienta de batería
Cargue las baterías únicamente con los cargadores recomendados por el fabricante. Existe riesgo
de incendio al intentar cargar baterías de un tipo diferente al previsto para el cargador.
*2241317* 2241317 Español 25
Utilice únicamente las baterías previstas para la herramienta eléctrica. El uso de otro tipo de
baterías puede provocar daños e incluso incendios.
Si no utiliza la batería, guárdela separada de clips, monedas, llaves, clavos, tornillos y demás
objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos de la
batería puede causar quemaduras o incendios.
La utilización inadecuada de la batería puede provocar fugas de líquido. Evite el contacto con
este líquido. En caso de contacto accidental, enjuague el área afectada con abundante agua. En
caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido de la batería
puede irritar la piel o producir quemaduras.
No utilice baterías dañadas o modificadas. Una batería dañada o modificada puede tener un
comportamiento imprevisible y provocar incendios, explosiones o riesgo de lesiones.
No exponga la batería al fuego o a temperaturas muy elevadas. El fuego o las temperaturas
superiores a 130 °C (265 °F) pueden provocar una explosión.
Siga todas las instrucciones relativas a la carga y no cargue nunca la batería o la herramienta de
batería excediendo el rango de temperatura indicado en el manual de instrucciones. Una carga
incorrecta o fuera del rango de temperatura permitido puede destruir la batería y aumentar el riesgo de
incendio.
Servicio Técnico
Solicite que un profesional lleve a cabo la reparación de su herramienta eléctrica y que utilice
exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la
herramienta.
No realice nunca el mantenimiento de baterías dañadas. Cualquier mantenimiento de las baterías
debe llevarlo a cabo el fabricante o un centro del Servicio de Atención al Cliente autorizado.
2.1.2 Indicaciones de seguridad adicionales
Seguridad de las personas
Utilice el producto solo si está en perfecto estado cnico.
No efectúe nunca manipulaciones o modificaciones en la herramienta.
Evite tocar las piezas en movimiento, ya que existe riesgo de lesiones.
Sujete siempre la herramienta con ambas manos por las empuñaduras previstas. Mantenga las
empuñaduras secas y limpias.
Espere hasta que el producto se haya detenido por completo antes de dejarlo sobre alguna superficie.
Para cambiar el útil, utilice también guantes de protección. El contacto con el útil de inserción puede
producir cortes y quemaduras.
Procure una buena ventilación en el lugar de trabajo y utilice en caso necesario una mascarilla adecuada
para cada clase de polvo. El contacto con el polvo o su inhalación puede provocar reacciones alérgicas
o asfixia al usuario o a personas que se encuentren en su entorno.
Antes de iniciar el trabajo, consulte la clase de peligros derivados del polvo resultante del tra-
bajo. El polvo procedente de materiales como pinturas con plomo, determinadas maderas, hormi-
gón/mampostería/rocas con cuarzo, así como minerales y metal puede ser nocivo para la salud. Existen
determinadas clases de polvo, como pueden ser el de roble o el de haya, catalogadas como cance-
rígenas, especialmente si se encuentra mezclado con aditivos usados en el tratamiento de la madera
(cromato, agente protector para la madera).
Efectúe pausas durante el trabajo, así como ejercicios para mejorar la circulación de los dedos. Tras
muchas horas de trabajo con exposición a las vibraciones, pueden surgir complicaciones en los vasos
sanguíneos o en el sistema nervioso en dedos, manos o articulaciones de las manos.
Manipulación y utilización segura de las herramientas eléctricas
No coloque el producto sobre la batería.
2.1.3 Manipulación y utilización segura de las baterías
Tenga en cuenta las directivas especiales en materia de transporte, almacenamiento y manejo de las
baterías de Ion-Litio.
Mantenga las baterías alejadas de altas temperaturas, radiación solar directa y fuego.
Las baterías no se deben destruir, comprimir, calentar por encima de 80 °C o quemar.
No utilice ni cargue baterías que hayan recibido algún golpe, que hayan caído desde una altura superior
a un metro o que estén dañadas de alguna otra forma. En este caso, póngase siempre en contacto con
el .Hilti Servicio Técnico
26 Español 2241317 *2241317*
Si al tocar la batería detecta que está muy caliente, puede deberse a una avería en la misma. Coloque el
producto en un lugar visible, no inflamable y alejado de materiales inflamables, y deje que se enfríe. En
este caso, ngase siempre en contacto con el .Hilti Servicio Técnico
3 Descripción
3.1 Vista general del producto 1
@Tecla de desbloqueo de la batería
;Batería
=Rueda de ajuste para velocidad
%Interruptor de conexión y desconexión con
bloqueo
&Palanca de tensado para ajustar la empuña-
dura y la caperuza protectora
(Empuñadura
)Cubierta protectora
+Portaútiles
§Tornillo de fijación para tope paralelo
/Tope paralelo
:Anillo de cierre para fijación de la cubierta
Filtro de polvo
3.2 Uso conforme a las prescripciones
El producto descrito es una herramienta eléctrica con batería de guiado manual. Está diseñada para realizar
trabajos sobre superficies, por ejemplo, satinado, estructurado, pulido, cepillado, alisado, eliminación del
óxido o desbarbado de materiales como acero, acero inoxidable o metales no ferrosos.
Para este producto utilice únicamente las baterías de Ion-Litio de de la serie B 22.Hilti
Para estas baterías utilice exclusivamente los cargadores de de la serie C4/36.Hilti
3.3 Posibles usos indebidos
Prohibido emplear el producto para operaciones de rectificado en húmedo.
Prohibido utilizar el producto para mecanizar materiales peligrosos para la salud o fácilmente inflamables (p.
ej., amianto, magnesio o madera).
3.4 Suministro
Máquina de satinado, rodillo neumático de goma, bomba de aire, manual de instrucciones.
Encontrará otros productos del sistema autorizados para su producto en su o en Internet, en:Hilti Store
www.hilti.group
3.5 Protección de la herramienta en función de la temperatura
La protección del motor que depende de la temperatura controla el consumo de corriente y el calentamiento
del motor, y protege así la herramienta de un sobrecalentamiento.
En caso de sobrecarga del motor a causa de una presión de apriete elevada, la potencia de la herramienta
disminuye notablemente o puede provocar la parada de la herramienta.
En caso de que se produzca una parada o una reducción de la velocidad debido a una sobrecarga, debe
dejar libre de carga la herramienta y mantenerla durante aprox. 30 s en velocidad de giro en vacío.
3.6 Indicador del estado de carga de la batería de Ion-Litio
El estado de carga de la batería de Ion-Litio se visualiza pulsando una de las dos teclas de desbloqueo de
la batería.
*2241317* 2241317 Español 27
Estado Significado
4 LED encendidos. Estado de carga: 75 % a 100 %
3 LED encendidos. Estado de carga: 50 % a 75 %
2 LED encendidos. Estado de carga: 25 % a 50 %
1 LED encendido. Estado de carga: 10 % a 25 %
1 LED parpadea. Estado de carga: < 10 %
El estado de carga no puede consultarse mientras la herramienta esté en uso ni inmediatamente
después de usarla. Si los LED indicadores del estado de carga de la batería parpadean, observe las
indicaciones del capítulo «Ayuda en caso de averías».
4 Datos técnicos
Peso (incluida batería) B22⁄8.0 3,5 kg
(7,7 lb)
Tensión nominal 21,6 V
Rango de velocidad 1.220 rpm …
2.750 rpm
Diámetro máximo de la herramienta 4 in
Ancho máximo de la herramienta 100 mm
(3,9 in)
Portaútiles 19 mm
(0,7 in)
Temperatura ambiente en funcionamiento −17 ℃ … 60 ℃
(1 ℉ … 140 ℉)
Temperatura de almacenamiento −20 ℃ … 70 ℃
(−4 ℉ … 158 ℉)
4.1 Batería
Tensión de servicio de la batería 21,6 V
Temperatura ambiente en funcionamiento −17 ℃ … 60 ℃
(1 ℉ … 140 ℉)
Temperatura de almacenamiento −20 ℃ … 40 ℃
(−4 ℉ … 104 ℉)
Temperatura de la batería al comenzar la carga −10 ℃ … 45 ℃
(14 ℉ … 113 ℉)
5 Preparación del trabajo
PRECAUCIÓN
Riesgo de lesiones por arranque involuntario.
Antes de insertar la batería, asegúrese de que el producto correspondiente esté desconectado.
Retire la batería antes de realizar ajustes en la herramienta o de cambiar accesorios.
Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
5.1 Carga de la batería
1. Antes de cargarla, lea el manual de instrucciones del cargador.
2. Asegúrese de que los contactos de la batería y del cargador estén limpios y secos.
3. Cargue la batería en un cargador autorizado.
*2241317* 2241317 Español 29
3. Bloquee el interruptor de conexión y desconexión.
6.2 Ajuste de la velocidad
Use la rueda de ajuste para ajustar la velocidad.
6.2.1 Niveles de velocidad
Posición 1 1.220 rpm
Posición 2 1.360 rpm
Posición 3 1.560 rpm
Posición 4 1.840 rpm
Posición 5 2.240 rpm
Posición 6 2.750 rpm
6.3 Lijado 5
PRECAUCIÓN
Riesgo de lesiones. La pieza de trabajo se calienta durante el trabajo.
No sujete la pieza de trabajo directamente justo después de haber trabajado con ella, utilice guantes de
protección para evitar quemaduras. Mantenga a terceras personas alejadas del área de trabajo.
1. Levante la máquina de satinado de la superficie de trabajo.
2. Conecte el producto. → página 28
Ahora el producto se encuentra en modo de marcha continua.
3. Ajuste la velocidad. → página 29
4. Coloque la máquina de satinado con la herramienta sobre la pieza de trabajo y muévala hacia delante y
hacia atrás.
5. Trabaje con una presión moderada y no presione la banda abrasiva contra el material.
6. Para un acabado decorativo de la superficie, mueva la máquina de satinado hacia delante y hacia atrás
solo en línea recta. Evite moverla en sentido transversal a la herramienta.
6.4 Uso del tope paralelo 6
El tope paralelo garantiza una estabilidad direccional al trabajar con perfiles.
1. Afloje el tornillo de fijación del tope paralelo.
2. Coloque el tope paralelo.
3. Vuelva a apretar el tornillo de fijación.
6.5 Desconexión
Presione la parte posterior del interruptor de conexión y desconexión.
El interruptor de conexión y desconexión pasa a la posición de desconexión y el motor se detiene.
7 Accesorios opcionales
7.1 Montaje de la campana extractora ,7 8
1. Desmonte el tornillo de fijación de la caperuza protectora.
2. Gire el anillo de cierre para la fijación de la caperuza para abrirlo.
3. Tire de la caperuza protectora en la dirección de la empuñadura hacia arriba desde la cabeza del
engranaje.
4. Introduzca la caperuza de aspiración en el alojamiento desde arriba.
5. Cierre el anillo de cierre para fijar la caperuza.
6. Vuelva a montar el tornillo de fijación.
30 Español 2241317 *2241317*
8 Cuidado y mantenimiento
ADVERTENCIA
Riesgo de lesiones con la batería colocada !
Extraiga siempre la batería antes de llevar a cabo tareas de cuidado y mantenimiento.
Mantenimiento de la herramienta
Retire con cuidado la suciedad fuertemente adherida.
Retire el filtro de polvo y límpielo cuidadosamente junto con las rejillas de ventilación con un cepillo seco.
Limpie la carcasa utilizando únicamente un paño ligeramente humedecido. No utilice limpiadores que
contengan silicona, ya que esta podría afectar a las piezas de plástico.
Cuidado de las baterías de Ion-Litio
Mantenga la batería limpia y sin residuos de aceite o grasa.
Limpie la carcasa utilizando únicamente un paño ligeramente humedecido. No utilice limpiadores que
contengan silicona, ya que podría afectar a las piezas de plástico.
Evite la penetración de humedad.
Mantenimiento
Compruebe con regularidad si las piezas visibles están dañadas o si los elementos de manejo funcionan
correctamente.
No utilice el producto si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al
Servicio Técnico de para que la reparen.Hilti
Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y
compruebe su correcto funcionamiento.
Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de
consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto
que nosotros mismos comercializamos en o en:Hilti Store www.hilti.group.
8.1 Cambio del tope paralelo 9
En caso de desgaste, se puede cambiar el tope paralelo.
1. Desmonte el tornillo de fijación del tope paralelo.
2. Extraiga el tope paralelo desgastado y coloque el tope paralelo nuevo.
3. Vuelva a montar el tornillo de fijación con una arandela y una junta tórica.
9 Transporte y almacenamiento de las herramientas alimentadas por batería
Transporte
PRECAUCIÓN
Arranque involuntario en el transporte !
Transporte sus productos siempre sin batería.
Retire las baterías.
No transporte nunca las baterías sin embalaje.
Compruebe si la herramienta o las baterías presentan daños tras haber sido transportadas durante
mucho tiempo.
Almacenamiento
PRECAUCIÓN
Daños imprevistos debido a una batería defectuosa o agotada !
Guarde su productos siempre sin batería.
Guarde la herramienta y las baterías en un lugar lo más seco y fresco posible.
No guarde nunca las baterías en un lugar expuesto al sol, sobre un radiador o detrás de una luna de
cristal.
Guarde la herramienta y las baterías fuera del alcance de niños y personas no autorizadas.
*2241317* 2241317 Español 31
Compruebe si la herramienta o las baterías presentan daños tras haber sido almacenadas durante mucho
tiempo.
10 Ayuda en caso de averías
Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al
Servicio Técnico de .Hilti
10.1 Localización de averías
Anomalía Posible causa Solución
La batería se descarga con
más rapidez de lo usual.
Temperatura ambiente demasiado
baja.
Deje que la batería alcance
poco a poco la temperatura
ambiente.
La batería no se enclava con
un «clic» audible.
Suciedad en las lengüetas de la
batería.
Limpie las lengüetas y vuelva a
colocar la batería.
1 LED parpadea.
La herramienta no funciona.
La batería está descargada. Cambie la batería y recargue la
batería vacía.
La batería está demasiado fría o
demasiado caliente.
Deje que la batería se caliente
o se enfríe poco a poco
hasta alcanzar la temperatura
ambiente.
Los 4 LED parpadean.
La herramienta no funciona.
La herramienta está sobrecargada. Desconecte la herramienta
y vuélvala a conectar. A
continuación, mantenga la
herramienta durante aprox. 30 s
en marcha en vacío.
Calentamiento considerable
de la herramienta o la batería.
Error en el sistema eléctrico. Desconecte la herramienta de
inmediato, extraiga la batería,
compruébela, deje que se enfríe
y ngase en contacto con el
Servicio Técnico de .Hilti
La herramienta no alcanza su
máxima potencia.
Se ha empleado una batería con
muy poca capacidad.
Utilice una batería con suficiente
capacidad.
Sin función de frenado del
motor.
La batería está descargada. Cambie la batería y recargue la
batería vacía.
La herramienta se ha sobrecar-
gado brevemente.
Suelte el conmutador de control
y vuélvalo a accionar.
11 Reciclaje
Las herramientas están fabricadas en su mayor parte con materiales reutilizables. La condiciónHilti
para dicha reutilización es una separación adecuada de los materiales. En muchos países, recoge lasHilti
herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de o a suHilti
asesor de ventas.
Eliminación de las baterías
Los gases y líquidos originados por una eliminación indebida de las baterías pueden ser perjudiciales para
la salud.
No envíe baterías dañadas bajo ningún concepto.
Cubra las conexiones con un material no conductor para evitar cortocircuitos.
Deshágase de las baterías de tal forma que no terminen en manos de niños.
Elimine la batería en su o diríjase a su empresa de desechos.Hilti Store
No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los
residuos domésticos.
32 Português 2241317 *2241317*
12 Garantía del fabricante
Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal
local de .Hilti
Manual de instruções original
1 Indicações sobre a documentação
1.1 Sobre esta documentação
Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho
seguro e um manuseamento sem problemas.
Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas
juntamente com este manual.
1.2 Explicação dos símbolos
1.2.1 Advertências
As advertências alertam para perigos durante a utilização do produto. o utilizadas as seguintes palavras
de aviso:
PERIGO
PERIGO !
Indica perigo iminente que pode originar acidentes pessoais graves ou a mesmo fatais.
AVISO
AVISO !
Indica um possível perigo que pode causar graves ferimentos pessoais, a mesmo fatais.
CUIDADO
CUIDADO !
Indica uma situação potencialmente perigosa que pode originar ferimentos ligeiros ou danos materiais.
1.2.2 Símbolos na documentação
Nesta documentação são utilizados os seguintes símbolos:
Leia o manual de instruções antes da utilização
Instruções de utilização e outras informações úteis
Manuseamento com materiais recicláveis
Não deitar as ferramentas eléctricas e baterias no lixo doméstico
1.2.3 Símbolos nas figuras
Em figuras são utilizados os seguintes símbolos:
Estes números referem-se à respectiva imagem no início deste Manual
A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos
passos de trabalho no texto
Na figura são utilizados números de posição que fazem referência aos números daVista geral
legenda na secção Vista geral do produto
*2241317* 2241317 Português 33
Este símbolo pretende despertar a sua atenção durante o manuseamento do produto.
1.3 Símbolos dependentes do produto
1.3.1 Símbolos no produto
No produto, podem usar-se os seguintes símbolos:
A ferramenta suporta a tecnologia NFC que é compatível com plataformas iOS e Android.
Bateria de iões de lítio
Série utilizada da bateria de iões de lítio . Tenha em atenção as indicações no capítuloHilti Utili-
zação conforme a finalidade projectada.
Nunca utilize a bateria como ferramenta de percussão.
Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam,
de outra forma, danificadas.
Use óculos de protecção
Velocidade nominal
Rotações por minuto
Rotações por minuto
Diâmetro
1.4 Dados informativos sobre o produto
Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e
reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em
particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se
usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os
quais foram concebidos.
A designação e o número de série são indicados na placa de características.
Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao
nosso representante ou posto de serviço de atendimento aos clientes.
Dados do produto
Máquina de acetinar a bateria GPB 6XA22
Geração 01
N.º de série
1.5 Declaração de conformidade
Declaramos sob nossa exclusiva responsabilidade que o produto aqui descrito está em conformidade com
as directivas e normas em vigor. Na parte final desta documentação encontra uma reprodução do organismo
de certificação.
As documentações técnicas estão aqui guardadas:
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
34 Português 2241317 *2241317*
2 Segurança
2.1 Normas de segurança
2.1.1 Normas de segurança gerais para ferramentas eléctricas
AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais
esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em
choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as normas de segurança e instruções para futura referência.
O termo “ferramenta eléctrica” utilizado nas normas de segurança refere-se a ferramentas com ligação à
corrente eléctrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo).
Segurança no posto de trabalho
Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados
podem ocasionar acidentes.
Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou
gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e
vapores.
Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda
de controlo sobre a ferramenta.
Segurança eléctrica
A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo
algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas
originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico.
Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores,
fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à
terra.
As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água
numa ferramenta eléctrica aumenta o risco de choque eléctrico.
Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada.
Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos
de ligação danificados ou emaranhados aumentam o risco de choque eléctrico.
Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios
para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior
reduz o risco de choques eléctricos.
Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em
ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico.
Segurança física
Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta
eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue
nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta
eléctrica pode causar ferimentos graves.
Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança,
como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança
ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de
lesões.
Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de
a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta
eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON)
pode resultar em acidentes.
Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um
acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos.
Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito
equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações
inesperadas.
Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas
afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas
peças móveis.
Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes
estão ligados e o utilizados correctamente. A utilização de um sistema de remoção de pó pode
reduzir os perigos relacionados com a exposição ao mesmo.
*2241317* 2241317 Português 35
Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança
para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após
numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção
de segundo.
Utilização e manuseamento da ferramenta eléctrica
Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta eléctrica correcta. Com a
ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites.
Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que
não possa ser accionada pelo interruptor é perigosa e deve ser reparada.
Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na
ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o
accionamento acidental da ferramenta eléctrica.
Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. o permita que a
ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido
estas instruções. Ferramentas eléctricas operadas por pessoas não treinadas são perigosas.
Faça uma manutenção regular de ferramentas eléctricas e acessórios. Verifique se as partes
móveis funcionam perfeitamente e o emperram ou se há peças quebradas ou danificadas
que possam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem
ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas
eléctricas com manutenção deficiente.
Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados
correctamente emperram menos e são mais fáceis de controlar.
Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome
também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da
ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo.
Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos
e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta
eléctrica em situações imprevistas.
Utilização e manuseamento da ferramenta a bateria
Apenas deverá carregar as baterias em carregadores recomendados pelo fabricante. Num
carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado
para outras baterias.
Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode
causar ferimentos e riscos de incêndio.
Quando a bateria não estiver em uso, mantenha-a afastada de outros objectos de metal, como,
por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos
que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar
queimaduras ou incêndio.
Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com
este líquido. No caso de contacto acidental, enxágue imediatamente com água. Se o líquido entrar
em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar
irritações ou queimaduras da pele.
Não utilize uma bateria danificada ou modificada. Baterias danificadas ou modificadas podem ter um
comportamento imprevisível e causar fogo, explosão ou risco de ferimentos.
Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a
130 °C (265 °F) podem provocar uma explosão.
Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a
bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou
fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio.
Manutenção
A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas
peças sobressalentes originais. Isto assegurará que a segurança da ferramenta se mantenha.
Nunca faça a manutenção de baterias danificadas. Qualquer manutenção de baterias só deverá ser
realizada pelo fabricante ou serviços de assistência técnica autorizados.
2.1.2 Normas de segurança adicionais
Segurança física
Utilize o produto somente se estiver em perfeitas condições técnicas.
Nunca efectue quaisquer manipulações ou modificações na ferramenta.


Produkt Specifikationer

Mærke: Hilti
Kategori: Slibemaskine
Model: GPB 6X-A22

Har du brug for hjælp?

Hvis du har brug for hjælp til Hilti GPB 6X-A22 stil et spørgsmål nedenfor, og andre brugere vil svare dig




Slibemaskine Hilti Manualer

Hilti

Hilti AG 450-7D Manual

24 August 2024
Hilti

Hilti AG 600-A36 Manual

12 August 2024

Slibemaskine Manualer

Nyeste Slibemaskine Manualer
