Mit einer unsachgemäßen Installation riskieren Sie schwe-
re Sachschäden, z. B. durch Brand. Es droht für Sie die
persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere folgende Fachkenntnisse
erforderlich:
• Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen
Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden
und Kurzschließen; benachbarte, unter Spannung stehende
Teile abdecken oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf.
der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur Sicherstellung der
Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System, TT-System)
und die daraus folgenden Anschlussbedingungen (klassische
Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.).
Sie haben die Möglichkeit, den Stellantrieb direkt an
• elektromechanische Wandthermostate oder
• an Homematic IP Fußbodenheizungsaktoren
anzuschließen.
Für den Anschluss des Stellantriebs an elektromechani-
sche Wandthermostate folgen Sie der Anschlussbelegung
des jeweiligen Wandthermostats.
~ 230 V L
N
Für den Anschluss des Ventilantriebs an einen Home-
matic IP Fußbodenheizungsaktor gehen Sie wie folgt vor:
• Schließen Sie die Anschlussleitungen des Stellantriebs
an die Klemmstellen der entsprechenden Heizzone des
Fußbodenheizungsaktors an.
6. Wartung und Reinigung
Das Gerät ist wartungsfrei. Überlassen Sie eine
Wartung oder Reparatur einer Fachkraft.
Reinigen Sie das Gerät mit einem weichen, sauberen,
trockenen und fusselfreien Tuch. Für die Entfernung
von stärkeren Verschmutzungen kann das Tuch leicht
mit lauwarmem Wasser angefeuchtet werden. Verwen-
den Sie keine lösemittelhaltigen Reinigungsmittel, das
Kunststoffgehäuse und die Beschriftung können dadurch
angegriffen werden.
7. Technische Daten
Geräte-Kurzbezeichnung: EQ3-VD230
Versorgungsspannung: 230 V AC 50/60 Hz
Betriebsleistung: 2 W
Max. Einschaltstrom: 300 mA
Stellweg: 4,0 mm
Schutzart: IP54
Schutzklasse: II
Umgebungstemperatur: 0 bis 60 °C
Wirkungsweise: Typ 1
Anschluss: M30 x 15 mm
Verschmutzungsgrad: 2
Abmessungen: 44 x 54 x 50 mm
(ohne Anschlusskabel)
Gewicht: 100 g
Technische Änderungen vorbehalten.
Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.
Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen! Elektronische
Geräte sind entsprechend der Richtlinie über
Elektro- und Elektronik-Altgeräte über die örtlichen
Sammelstellen für Elektronik-Altgeräte zu entsorgen.

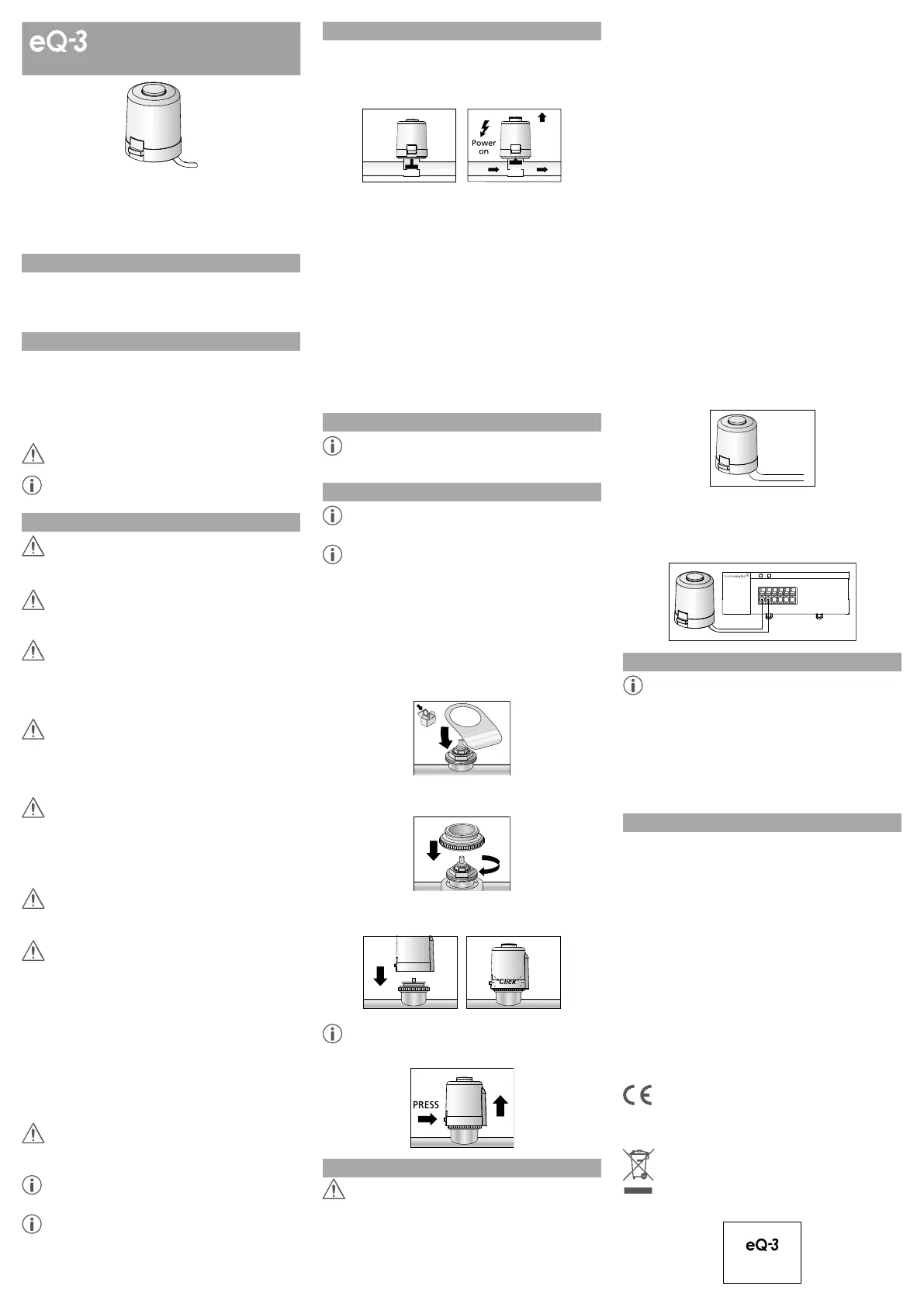

Bedienungsanleitung
eQ-3 Stellantrieb 230 V
EQ3-VD230
Dokumentation © 2017 eQ-3 AG, Deutschland
Alle Rechte vorbehalten.
Moe 133401 (1702) // 151055 // V1.0 (01/2017)
1. Lieferumfang
eQ-3 Stellantrieb 230 V
Ventiladapter VA 80 (Gewindemaß M30 x 1,5 mm)
Bedienungsanleitung
2. Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie den
eQ-3 Stellantrieb in Betrieb nehmen. Bewahren Sie die
Anleitung zum späteren Nachschlagen auf! Wenn Sie
das Gerät anderen Personen zur Nutzung überlassen,
übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen.
3. Gefahrenhinweise
Öffnen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Lassen Sie das
Gerät im Fehlerfall von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verändern
des Gerätes nicht gestattet.
Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem
Einuss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen. Plastikfoli-
en/-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschaden, die durch
unsachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Gewährleistungsanspruch! Für
Folgeschäden übernehmen wir keine Haftung!
Das Gerät darf nur für ortsfeste Installationen
verwendet werden. Das Gerät ist sicher innerhalb
einer festen Installation zu xieren.
Der Stellantrieb ist Teil der Gebäudeinstallation. Bei
der Planung und Errichtung sind die einschlägigen
Normen und Richtlinien des Landes zu beachten.
Der Betrieb des Gerätes ist ausschließlich am
230 V/50 Hz-Wechselspannungsnetz zulässig.
Arbeiten am 230 V-Netz dürfen nur von einer
Elektrofachkraft (nach VDE 0100) erfolgen. Dabei
sind die geltenden Unfallverhütungsvorschriften zu
beachten. Zur Vermeidung eines elektrischen
Schlages am Gerät, schalten Sie bitte die
Netzspannung frei (Sicherungsautomat abschalten).
Bei Nichtbeachtung der Installationshinweise
können Brand oder andere Gefahren entstehen.
Eine Überlastung kann zur Zerstörung des Gerätes,
zu einem Brand oder zu einem elektrischen Schlag
führen.
Das Gerät ist nur für den Einsatz in wohnungsähnli-
chen Umgebungen geeignet.
Jeder andere Einsatz, als der in dieser Bedienungs-
anleitung beschriebene, ist nicht bestimmungsge-
mäß und führt zu Gewährleistungs- und Haftungs-
ausschluss.
4. Funktion
Der eQ-3 Stellantrieb 230 V öffnet und schließt Ventile
an Heizkreisverteilern, Radiatoren und Konvektoren.
Im stromlosen Zustand hält der Stellantrieb das Ventil
geschlossen (NC) (vgl. nachfolgende Abbildung).
Die Ansteuerung des Stellantriebs erfolgt entweder
konventionell über elektromechanische Wandthermostate
oder im Smart Home z. B. über Homematic IP Fußbo-
denheizungsaktoren (HmIP-FAL230-C6 oder HmIP-
FAL230-C10) in Kombination mit dem Homematic IP
Wandthermostaten (HmIP-WTH-2).
Der Stellantrieb kann einfach ohne Werkzeug auf dem
Ventil montiert werden. Mit dem im Lieferumfang enthalte-
nen Ventiladapter ist der Stellantrieb universell einsetzbar
und passend für alle Ventile mit dem Gewindemaß M30
x 1,5 mm der gängigsten Hersteller wie z. B. Heimeier,
MNG, Junkers, Honeywell-Braukmann, Oventrop, Co-
map, Schlösser und vielen mehr. Weitere Informationen
dazu entnehmen Sie bitte der Ventilkompatibilitätsliste (zu
nden im Downloadbereich unter www.eQ-3.de)
5. Inbetriebnahme
Lesen Sie den Abschnitt zur Montage und
Installation erst vollständig, bevor Sie mit der
Inbetriebnahme beginnen.
5.1 Montage
Der Stellantrieb kann in beliebiger Position (z. B.
über Kopf) montiert werden.
Für die Montage sind keinerlei Werkzeuge
erforderlich.
Um den Stellantrieb zu montieren, gehen Sie wie folgt vor:
• Prüfen Sie, ob ihr Ventil dem Gewindemaß M30 x 1,5 mm
entspricht. Wir empfehlen dafür die Verwendung der
Ventilschablone (zu nden im Downloadbereich unter
www.eQ-3.de). Weicht das Gewindemaß ab, benötigen
Sie einen entsprechenden Ventiladapter.
• Sie können das in die Verpackung integrierte Beschrif-
tungsschild am Ventil befestigen, um das Ventil zu
benennen.
• Drehen Sie den beiliegenden Ventiladapter (VA 80) auf
das Ventil auf.
• Setzen Sie den Stellantrieb auf den Adapter auf. Achten
Sie darauf, dass der Stellantrieb vollständig einrastet.
Um das Gerät zu demontieren, drücken Sie die
Verrastung ein und nehmen Sie den Stellantrieb
vom Adapter ab.
5.2 Installation
Hinweis! Installation nur durch Personen mit
einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen!*
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Bevollmächtigter des Herstellers:
Manufacturer’s authorised representative:
eQ-3 AG
Maiburger Straße 29
26789 Leer / GERMANY
www.eQ-3.de
