Side 1/81

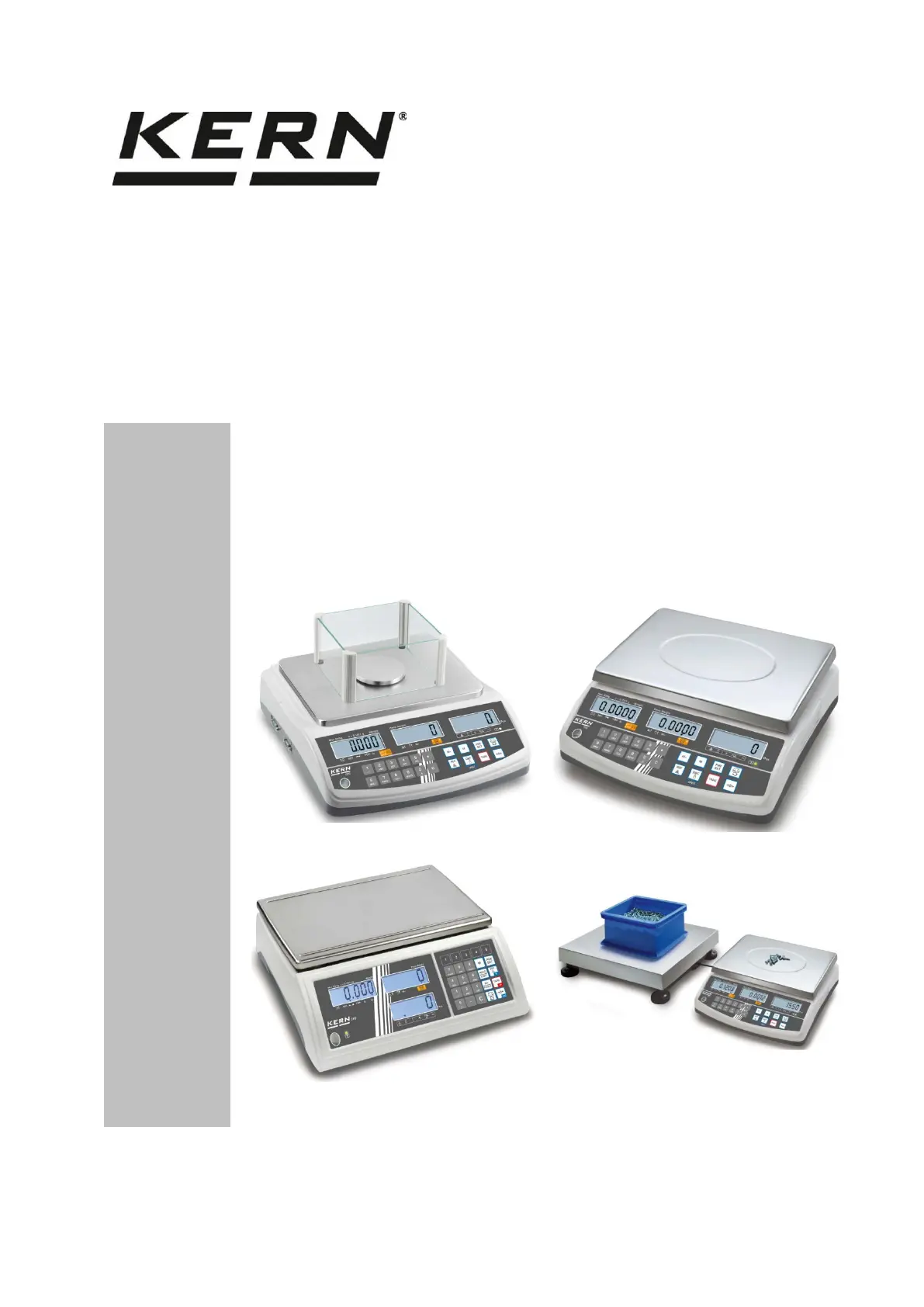

KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-mail: info@kern-sohn.com
Tlf: +49- -[0]7433 9933-0
Fax: +49-[0]7433 9933 149- -
Hjemmeside: www.kern-
sohn.com
Brugermanual
Tællevægt/tællesystem
KERN CFS/CCS
Version 2.9
2021-04
DK
CFS/CCS BA- - -2 dk 129
C - - -2 3FS/CCS BA dk 129
9 - - ”Fill to target” funktion (målpåfyldning) .............................................. 36
9.1 Tolerancekontrol mhp. målvægt .................................................................................... 37
9.2 Tolerancekontrol mhp. målstykantal ............................................................................. 39
10 Sammenlægning .................................................................................... 41
10.1 Manuel sammenlægning ................................................................................................. 41
10.2 Automatisk sammenlægning .......................................................................................... 43
11 Gemning af vareoplysninger ................................................................. 44
11.1 Gemning af varer .............................................................................................................. 44
11.2 Fremkaldelse af varer ...................................................................................................... 47
11.3 Taster, der muliggør direkte adgang til varer (kun model ~
CFS - 50K 3) .........................................................................................................................................48
12 Menu ........................................................................................................ 50
12.1 Navigering i menuen ........................................................................................................ 50
12.2 Oversigt over menuen ..................................................................................................... 51
12.2.1 Modeller CFS 6K0.1, CFS 15K0.2, CFS 30K0.5, CFS 50K-3 ........................................... 51
12.2.2 Modeller CFS 3K 5, CFS 300- -3 ......................................................................................... 53
13 55 Konfigurering af gulvvægt ....................................................................
14 Gennemførelse af kalibrering ................................................................ 61
15 Linearisering ........................................................................................... 64
15.1 300 3K Modeller CFS -3, CFS -5 ........................................................................................ 66
15.2 Modeller KERN CFS 6K0.1, CFS 15K0.2, CFS 30K0.5, CFS 50K-3 .............................. 68
16 Interface for den anden vægt ................................................................ 69
17 RS-232C interface ................................................................................... 70
17.1 Tekniske data ................................................................................................................... 70
17.2 Printertilstand ................................................................................................................... 71
17.2.1 Mønsterprotokoller – modeller CFS 300 5 (firmware V1.10A, V1.10B, V1.10C)- -3, CFS 3K
71
17.2.2 Mønsterprotokol – model CFS 50K 3 (firmware V1.14D)- .................................................. 72
17.2.3 Mønsterprotokoller – modeler CFS 6K0.1, CFS 15K0.2, CFS 30K0.5 (firmware V1.30A)
72
17.3 Fjernstyringsordrer .......................................................................................................... 75
17.3.1 Alle modeller ......................................................................................................................75
17.3.2 Model ler KERN CFS 6K0.1 / CFS 15K0.2 / CFS 30K0.5 .................................................. 76
17.4 Gemning af brugerens identifikationsnummer, vægtens identifikationsnummer og
brugernavn ......................................................................................................................................... 77
17.5 Oprettelse/fremkaldelse af varer via RS 232 interface- ................................................. 77
17.6 In- og outputfunktioner .................................................................................................... 78
18 Vedligeholdelse, opretholdelse af udstyret i funktionsdygtig stand,
bortskaffelse ......................................................................................................... 79
18.1 Rengøring ......................................................................................................................... 79
18.2 Vedligeholdelse, opretholdelse af udstyret i funktionsdygtig stand .......................... 79
18.3 Bortskaffelse ....................................................................................................................79
19 Hjælp i tilfælde af mindre driftssvigt .................................................... 80
19.1 Fejlmeddelelser ................................................................................................................ 81
20 Overensstemmelseserklæring .............................................................. 81
C - - -2 5FS/CCS BA dk 129
KERN CFS CFS CFS 15K0.2 30K0.5 3 50K-
Aflæsningsnøjagtighed (d) g g 1 g 0,2 0,5
Vejeområde 15 30 50(Maks.) kg kg kg
Repeterbarhed g g 1 g 0,2 0,5
Linearitet g g g ±0,4 ±1 ±2
Signalets stigningstid 2 s
Vægtenheder g, Ib
Anbefalet kalibreringslod,
medfølger ikke 15 30 50 kg (F2) kg (F2) kg (F2)
Opvarmningstid 2 t
Mindste stykvægt ved
styktælling under
laboratorieforhold *
200 mg 500 mg 1 g
Mindste stykvægt ved
styktælling under normale
forhold **
2 g 5 g 10 g
Antal referencestykker ved
styktælling vælges frit
Nettovægt [kg] 3,8 kg 5,5 kg
Tilladte omgivende forhold fra 0°C til 40°C
Luftfugtighed maks. 80%, relativ (ingen kondens)
Vejeplade, af rustfrit stål 294×225 370×240
Mål af huset
(BxDxH) [mm] 320×350×125 370×360×125
Nettilslutning strømforsyningsenhed 230 V AC, 50 Hz; vægt 12 V DC,
500 mA
Batteri (valgfrit) driftstid ca. 70 t.; ladetid ca. 12 t.
* : Mindste stykvægt ved styktælling under laboratorieforhold
Der er ideelle omgivelsesforhold til foretagelse af optælling med høj opløsning
Ingen spredning af optalte stykker
** Mindste stykvægt ved styktælling under normale forhold:
Der er ustabile omgivelsesforhold (vindtræk, vibrationer)
Der forekommer spredning af optalte dele
CFS/CCS- -d- 7 BA 1927
1.2 KERN CCS tællesystemer
Type Vejeplade
[mm]
R eference
vægt
Type
R eference
vægt
Vejeom
råde
R eference
vægt
Aflæsningsnøja
gtighed
G ulvvægt
Type
G ulvvægt
Vejeom
råde
G ulvvægt
Aflæsningsn
agtighed
CCS 6K-6
230x230
CFS 300-3
0,3 kg
0,000001 kg
KFP 6V20M
6 kg
0,0002 kg
CCS 10K-6
300x240
CFS 300-3
0,3 kg
0,000001 kg
KFP 15V20M
15 kg
0,0005 kg
CCS 30K0.01.
400x300
CFS 3K-5
3 kg
10 mg
KFP 30V20M
30 kg
1 g
CCS 30K0.1.
400x300
CFS 6K0.1
6 kg
0,0001 kg
KFP 30V20M
30 kg
0,001 kg
CCS 60K0.01.
225x295
CFS 3K-5
3 kg
0,00001 kg
KFP 60V20M
60 kg
0,002 kg
CCS 60K0.01L.
500x400
CFS 3K-5
3 kg
0,00001 kg
KFP 60V20LM
60 kg
0,002 kg
CCS 60K0.1.
400x300
CFS 6K0.1
6 kg
0,0001 kg
KFP 60V20M
60 kg
0,002 kg
CCS 60K0.1L.
500x400
CFS 6K0.1
6 kg
0,0001 kg
KFP 60V20LM
60 kg
0,002 kg
CCS 150K0.01
500x400
CFS 3K-5
3 kg
0,00001 kg
KFP 150V20M
150 kg
0,005 kg
CCS 150K0.01L
650x500
CFS 3K-5
3 kg
0,00001 kg
KFP 150V20LM
150 kg
0,005 kg
CCS 150K0.1.
500x400
CFS 6K0.1
6 kg
0,0001 kg
KFP 150V20M
150 kg
0,005 kg
CCS 150K0.1L
650x500
CFS 6K0.1
6 kg
0,0001 kg
KFP 150V20LM
150 kg
0,005 kg
CCS 300K0.01
650x500
CFS 3K-5
3 kg
0,00001 kg
KFP 300V20M
300 kg
0,01 kg
CCS 300K0.1
650x500
CFS 6K0.1
6 kg
0,0001 kg
KFP 300V20M
300 kg
0,01 kg
CCS 600K-2
1000x1000
CFS 3K-5
3 kg
0,00001 kg
KFP 600V20SM
600 kg
0,2 kg
CCS 600K- 2L
1500x1250
CFS 3K-5
3 kg
0,00001 kg
KFP 600V20NM
600 kg
0,2 kg
CCS 600K- 2U
840x1190
CFS 3K-5
3 kg
0,00001 kg
KFU 600V20M
600 kg
0,2 kg
CCS 1T-1
1000x1000
CFS 6K0.1
6 kg
0,0001 kg
KFP 1500V20SM
1500 kg
0,5 kg
CCS 1T- 1L
1500x1250
CFS 6K0.1
6 kg
0,0001 kg
KFP 1500V20M
1500 kg
0,5 kg
CCS 1T- 1U
840x1190
CFS 6K0.1
6 kg
0,0001 kg
KFU 1500V20M
1500 kg
0,5 kg
CCS 3T-1
1500x1250
CFS 6K0.1
6 kg
0,0001 kg
KFP 3000V20LM
3000 kg
1 kg
CCS 3T- 1L
1500x1500
CFS 6K0.1
6 kg
0,0001 kg
KFP 3000V20LM
3000 kg
1 kg
8 - - -2 CFS/CCS BA dk 129
Type Vejeplade
[mm]
R eference
vægt
Type
R eference
vægt
Vejeom
råde
R eference
vægt
Aflæsningsnøja
gtighed
G ulvvægt
Type
G ulvvægt
Vejeom
råde
G ulvvægt
Aflæsningsn
agtighed
TCCS 600K- -A1S 1000x1000
CFS 6K0.1
6 kg
0,0001 kg
BIC 600K- 1S /
KIP 600V20SM
600 kg
0,0002 kg
TCCS 600K-1-A 1200x1500
CFS 6K0.1
6 kg
0,0001 kg
BIC 600K-1 /
KIP 600V20M
600 kg
0,0002 kg
TCCS 1T- -A4S .
1000x1000
CFS 6K0.1
6 kg
0,0001 kg
BIC 1T- 4S /
KIP 1500V20SM
1500 kg
0,5 kg
TCCS 1T-4-A 1200x1500
CFS 6K0.1
6 kg
0,0001 kg
BIC 1T- 4 /
KIP 1500V20M
1500 kg
0,5 kg
TCCS 3T-3-A
1200x1500
CFS 6K0.1
6 kg
0,0001 kg
BIC 3T- 3 /
KIP 3000V20M
3000 kg
1 kg
TCCS 3T- -A 3L
1500x1500
CFS 6K0.1
6 kg
0,0001 kg
BIC 3T- 3L /
KIP 3000V20LM
3000 kg
1 kg
Type Model
* Mindste stykvægt ved styktælling unde
Der er ideelle omgivelsesforhold til foret
opløsning
Ingen spredning af optalte stykker
TCCS 600K- -A 1S
CCS 600K-1S
TCCS 600K-1-A
CCS 600K-1
TCCS 1T- -A 4S
C - CS 1T 4S
TCCS 1T-4-A
CCS 1T-4
** Mindste stykvægt ved styktælling unde
Der er ustabile omgivelsesforhold (vindt
Der forekommer spredning af optalte de
TCCS 3T CCS 3T-3-A -3
TCCS 3T CCS 3T- -A 3L - 3L
CFS/CCS- -d- 9 BA 1927
2 Oversigt over udstyret
2.1 KERN CFS tællevægte
Model:
CFS 300-3
Modeller:
CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5
1. plade/akkumulatorrum Veje (under vejepladen)
2. Vindskærm
3. Libelle (vaterpas)
4. -RS 232 interface
5. Interface for den anden vægt
6. Fødder med skruer
7. "Tænd/Sluk" afbryder
8. Udtag f/ strømforsyningsenhed
10 dk - -CFS/CCS BA -2 129
Model CFS 3 50K-
1. plade Veje
2. Libelle (vaterpas)
3. -RS 232 interface
4. Interface for den anden vægt
5. Fødder med skruer
6. strømforsyningsenhed Udtag f/
7. "Tænd/Sluk" afbryder
C - - -2 FS/CCS BA dk 129 11
2.2 KERN CCS tællesystemer
Fra fabrikken er systemet forkonfigureret således, at det normalt KERN CCS
ikke er nødvendigt at indføre nogen som helst ændringer.
KERN KFP gulvvægt
KERN CFS referencevægt
2.3 Tællesystemer med valgfri gulvvægt
Ved tilslutning af en (som ikke er forkonfigureret af gulvvægt KERN) skal
følgende regler overholdes:
Gulvvægten tilsluttes interfacet på den anden vægt vha. et passende
kabel.
Belægning af stik på interfaceudtaget, jf. afsnit 16.
Konfigurering af gulvvægt 13.en, jf. afsnit
Gennemførelse af kalibrering/linearisering af gulvvægten, jf. afsnit 14/15.
Eksempel 1: Gulvvægte med større, tilladelig belastning
KERN CFS referencevægt
12 dk - -CFS/CCS BA -2 129
Eksempel 2: Referencevægt med større, tilladelig belastning
(Eksempel)
KERN KFP gulvvægt
KERN CFS -3 50K referencevægt
14 dk - -CFS/CCS BA -2 129
2.4.1 V isning af vægt
2.4.2
Her vises vægten af det vejede materiale i [kg].
[
] ovenfor symbolet viser:
Akkumulatorens statusvisning
NET Nettovægt
Stabilitetsstatusvisning
Model 3CFS 50K-
a Nulværdivisning
lb/kg Den aktuelle vægtenhed
1 Vægtenhed Gulvvægt
2 Vægtenhed eferencevægtR
2.4.3 Visning af den gennemsnitlige stykvægt
Her vises den gennemsnitlige stykvægt i [kg]. Værdien indtastes numerisk af
brugeren eller beregnes af vægten under vejning.
[
] ovenfor symbolet viser:
For få anbragte stykker
Værdien ligger under den nederste grænse for den
minimale stykvægt
M+ Data i sumhukommelsen
1
2
Den aktive vægt:
1. Referencevægt KERN CFS
2. Gulvvæg t, f.eks. KERN KFP
2.4.4 Visning af stykantal
Her vises det aktuelle antal stykker (PCS = stykker) el. i sammenlægningstilstand –
summen af de anbragte dele (jf. afsnit 10).
[
] ovenfor symbolet viser:
Tolerancekontrol i sammentællingstilstand
Tolerancekontrol i vejetilstand
+ Det vejede materiale ligger over den øverste
tolerancegrænse
TOL Det vejede materiale ligger indenfor den indstillede
tolerance
– Det vejede materiale ligger under den indstillede
tolerancegrænse
C - - -2 FS/CCS BA dk 129 15
2.5 Oversigt over tastaturet
- -Modeller CFS 300 3, CFS 3K 5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5
Valg
Mærkning
Funktion i vejetilstand
…..
- • Numeriske taster
- • Decimalpunkt
• Under numerisk indtastning valg af et ciffer til venstre
- • Sletning
-
• Sammenlægning
• Visning af den samlede vægt/antal vejninger/det
samlede antal stykker
• Under numerisk indtastning valg af et ciffer til højre
• Udskrivning af data (menuindstilling , jf.
afsnit 12.2)
- • Gemning/fremkaldelse af en vare, jf. afsnit 11.1/11.2
- • - - ”Fill to target” funktion (jf. afsnit 9)
- • Skifte mellem vægte (jf. afsnit 7.3)
- • Indtastning af den gennemsnitlige stykvægt via
vejning (jf. afsnit 8.1)
-
• Numerisk indtastning af den gennemsnitlige stykvægt
(jf. afsnit 8.2)
• Navigering i menuen
UNIT • Omstilling af vægtenheder
TARE • Tarering
• Kvittering
ZERO • Nulstilling
• Tilbage til menuen/vejetilstand
C - - -2 FS/CCS BA dk 129 17
-
Sammenlægning/udskrivning (menuindstilling
, jf. afsnit 12.2)
Visning af den samlede vægt/antal vejninger/det
samlede antal stykker
Udskrivning af data (menuindstilling , jf.
afsnit 12.2)
- - -“Fill to target” funktion (jf. afsnit 9)
• Gemning/fremkaldelse af en vare, jf.
afsnit 11.1/11.2
• Skifte mellem vægte, jf. afsnit 7.3
• Under numerisk indtastning valg af et ciffer til
venstre
• Indtastning af den gennemsnitlige stykvægt
via vejning (jf. afsnit 8.1)
• Scrolling i menuen
UNIT
•
Numerisk indtastning af den gennemsnitlige
stykvægt (jf. afsnit 8.2)
• Omstilling af vægtenheder
TARE • Tarering
• Kvittering
ZERO
• Nulstilling
• Under numerisk indtastning valg af et ciffer til
højre
• Tilbage til menuen/vejetilstand
C - - -2 FS/CCS BA dk 129 19
3.4 Tilsyn med kontrolinstrumenter
Inden for kvalitetssikringssystemets rammer skal man med jævne mellemrum
kontrollere vægtens tekniske måleegenskaber samt, hvis relevant, egenskaber af
kalibreringslod. For at kunne opfylde ovenstående krav skal den ansvarlige bruger
fastlægge et passende tidsinterval samt eftersynstype og omfang. For yderligere -
oplysninger om tilsyn med kontrolinstrumenter, såsom vægte samt de nødvendige
kalibreringslodder, gå ind på KERNs hjemmeside (www.kern-sohn.com).
Kalibreringslodder og vægte kan hurtigt og billigt kalibreres i KERNs
kalibreringslaboratorium, akkrediteret af DKD (Deutsche Kalibrierdienst) (således, at
udstyret igen opfylder krav i henhold til standarden, som er gældende i det der
givne land).
4 Generelle sikkerhedsanvisninger
4.1 Overholdelse af anvisninger indeholdt i brugermanualen
Inden vægten opstilles og tændes for læs nærværende brugermanual
grundigt igennem, selv du allerede er bekend når t
med KERNs
vægte.
Alle sprogversioner udgør ikke bindende oversættelser.-
Kun det originale, tyske dokument er bindende.
4.2 Oplæring af personale
Udstyret må udelukkende betjenes og vedligeholdes af personale, der har
gennemgået relevant oplæring.
5 Transport og opbevaring
5.1 Kontrol ved modtagelse
Umiddelbart efter modtagelse af forsendelsen kontrolleres, om der ikke er tegn på
eventuelle, synlige, udvendige beskadigelser. Samme gælder for selve udstyret
efter udpakning.
5.2 Emballage/returtransport
Alle dele af den originale emballage opbevares mhp. eventuel
returtransport (returnering af varen).
Til returtransport anvendes kun den originale emballage.
Før afsendelse frakobles alle de tilkoblede ledninger og løse/
bevægelige dele.
Transportsikringer – såfremt de forekommer – skal monteres igen.
Alle dele, f.eks. vindskærmen udført af glas, vejepladen,
strømforsyningsenheden osv. sikres for at forhindre nedglidning
og beskadigelse.
20 dk - -CFS/CCS BA -2 129
6 Udpakning, opstilling og idriftsættelse
6.1 Opstillings - og anvendelsessted
Vægte/tællesystemer er designet således, at de – under normale driftsforhold – skal
sikre troværdige vejeresultater.
Valg af en passende placering af vægten/tællesystemet er vigtig for
vægtens/systemets nøjagtige og hurtige funktion.
Følgende regler skal overholdes på opstillingsstedet:
• Vægten/tællesystemet opstilles på en stabil, flad overflade.
• Ekstreme temperaturer og temperatursvingninger, som der opstår f.eks. hvis
udstyret opstilles ved siden af en radiator el. et sted udsat for direkte
solpåvirkning, skal undgås.
• Vægten beskyttes mod direkte påvirkning af træk fra åbne vinduer og døre.
• Undgå stød under vejning.
• Vægten/tællesystemet beskyttes mod høj luftfugtighed, dampe og støv.
• Udstyret bør ikke udsættes for kraftig og langvarig fugtpåvirkning. Uønsket
kondens (fugt i luften kondenserer på udstyret) kan finde sted, hvis koldt
udstyr bliver placeret et betydeligt varmere sted. I så fald skal udstyret
(koblet fra el-forsyning) lades tilpasse sig efter den omgivende temperatur i
ca. 2 timer.
• Undgå statiske ladninger fra det vejede materiale og vægtbeholderen.
Ved elektromagnetiske felter (f. eks. fra mobiltelefoner eller radioudstyr), statiske
ladninger samt ustabil elforsyning er der risiko for store afvigelser ved vejning
(forkert vejeresultat). I så fald bør vægten opstilles et andet sted el.
forstyrrelseskilden bør fjernes.
6.2 Udpakning, leveringsomfang
Udstyret og tilbehøret tages ud af emballagen, emballagematerialet fjernes og
udstyret opstilles det sted, hvor det ønskes anvendt. Det kontrolleres, om alle dele,
der bør medfølge, er tilstede og intakte.
6.2.1 Leveringsomfang/serietilbehør
KERN CFS KERN CCS
• Vægt (jf. afsnit 2.1)
• KERN CFS referencevægt (jf. afsnit 2.2)
• Netværkskabel
• KERN KFP gulvvægt (jf. afsnit 2.2)
• Arbejdslåg
• Brugermanual for KERN CFS/CCS vægte
• Brugermanual
• Brugermanual for KERN KFP vægt
C - - -2 FS/CCS BA dk 129 21
6.3 Opstilling/fjernelse af transportsikring
Om nødvendigt fjernes transportsikringen.
KERN CFS 3K0.5, CFS 6K0.1:
KERN - CFS 300 3:
KERN KFP gulvvægt (et eksempel):
KERN KFP 6V20M, KFP 6V20LM, KFP 15V20M.
Yderligere oplysninger kan findes i monteringsvejledning platformen.en, der medfølger
22 dk - -CFS/CCS BA -2 129
Om nødvendigt monteres vejepladen og vindskærmen.
Vægten nivelleres vha. fødder med skruer, luftboblen i libellen (vaterpas) skal
være i det markerede område.
Nivellering kontrolleres jævnligt.
I tilfælde af KERN CCS tællesystemer kan referencevægten og gulvvægten
forbindes vha. gulvvægtens interface.
6.4 Tilslutning til nettet
Elforsyning finder sted via den eksterne strømforsyningsenhed. Den påtrykte
spændingsværdi skal svare til den lokale spænding.
Brug udelukkende originale strømforsyningsenheder af mærke KERN. Anvendelse
af andre produkter skal godkendes af KERN.
6.5 Drift på akkumulatorer (valgmulighed)
Akkumulatoren oplades vha. det medfølgende netværkskabel.
Før første brug skal akkumulatoren oplades vha. netværkskablet i mindst 15 timer.
Akkumulatorens driftstid udgør ca. 70 timer. Tilslutning af en anden vægt vil
medføre forkortelse af driftstiden.
For at spare på akkumulatoren kan funktionen, der muliggør automatisk slukning af
vægten [” ” ”] ” slås til i menuen (jf. afsnit 12.2). Der kan vælges
mellem følgende slukningstider 0, 3, 5, 15 og 30 minutter.
Hvis der, efter tænding for vægten på displayet vises en pil [ ] over
akkumulatorsymbolet ”el. bat lo” vil det sige, at akkumulatoren er ved at blive
afladet. Vægten kan køre i yderligere ca. 10 timer, hvorefter den slukkes for
automatisk. For at oplade akkumulatoren skal netværkskablet tilsluttes hurtigst
muligt. Ladetiden til fuld genopladning udgør ca. 12 timer.
Under opladning oplyser LED indikatoren om akkumulatorens status.
Rød: Spændingen er faldet til en værdi, der lig
ger under den anbefalede
minimumsværdi. Strømforsyningsenheden tilsluttes for at oplade
akkumulatoren.
Grøn: Akkumulatoren er fuldt opladet.
Gul: Akkumulatoren er ved at blive afladet.
Strømforsyningsenheden tilsluttes
hurtigst muligt for at oplade akkumulatoren.
C - - -2 FS/CCS BA dk 129 23
6.6 Tilslutning af perifert udstyr
Før tilslutning el. frakobling af supplerende udstyr (printer, PC) til /fra datainterfacet
skal vægten under alle omstændigheder frakobles nettet.
I kombination med vægten må der udelukkende anvendes tilbehør og perifert udstyr
af mærke KERN, som er blevet optimalt tilpasset vægten.
6.7 Opstart
For at opnå nøjagtige vejeresultater ved vejning vha. elektroniske vægte skal
vægten først nå den påkrævede driftstemperatur (se ”Opvarmningstid”, afsnit 1).
Under opvarmning skal vægten forsynes med strøm (via en stikkontakt, en
akkumulator eller et batteri).
Vægtens nøjagtighed afhænger af den lokale tyngdeacceleration.
Anvisninger indeholdt i afsnit ”Kalibrering” skal under alle omstændigheder følges.
6.8 Kalibrering
Idet tyngdeaccelerationen ikke er ens alle steder på kloden skal enhver vægt
tilpasses — i henhold til vejeprincippet, der fremgår af fysikkens grundlag — efter
tyngdeaccelerationen det sted, hvor vægten bliver opstillet (kun hvis vægten ikke er
blevet fabriksjusteret på opstillingsstedet). En sådan kalibreringsprocedure udføres
ved ibrugtagning, hver gang vægten bliver placeret et andet sted samt i tilfælde af
svingninger i den omgivende temperatur. For at opnå nøjagtige måleværdier
anbefales det endvidere at kalibrere regelmæssigt,vægten også i vejetilstand.
Kalibrering, se afsnit 14.
24 dk - -CFS/CCS BA -2 129
7 tilstand Grundlæggende
7.1 Tænding og slukning
For at tænde for vægten flyttes ”Tænd/sluk” afbryderen placeret til højre på
vægtens bund, frem (jf. afsnit 2). Vægten bliver selvdiagnosticeret. Vægten er
klar til vejning straks efter visning af en vægtværdi.
For at slukke for vægten flyttes ”Tænd/sluk” afbryderen placeret til højre på
vægtens bund, tilbage.
7.2 illing Nulst
Nulstilling nivellerer påvirkning af mindre tilsmudsning af vejepladen. Fra fabrikken
er vægtens nulstillingsområde indstillet til ±2% Maks.
Yderligere indstillinger kan foretages i menuen (jf. afsnit 12).
I tilfælde af anvendelse af vægten som et tællesystem kan nulstillingsområdet for
begge vægte indstilles i menuen (jf. afsnit 13).
Manuelt
Belastning fjernes fra vægten.
trykkes på, nulstilling af vægten starter.
Ovenfor symbol.a vises der [
]
Automatisk
I menuen automatisk nulpunktskorrektion kan slås fra el. værdien heraf kan ændres
(jf. afsnit 13).
7.3 Skifte referencevægt
gulvvægt ved anvendelse som tællesystem
Med henblik på sammentælling af stykker kan platformen tilsluttes vha. den anden
vægts interface. I tilfælde af KERN CCS tællesystemet tælles stykkerne sammen på
KERN KFP gulvvægten. Den høje opløsning af KERN CFS referencevægten
muliggør meget præcis bestemmelse af den gennemsnitlige stykvægt.
Den anden vægt betjenes på præcis samme måde, som den første.
Et tryk på muliggør omstilling af visninger fra den ene til den anden vægt.
På displayet vises der . eller
[ ]
oplyser om, hvilken vægt der er aktiv.
C - - -2 FS/CCS BA dk 129 25
Eksempler på visninger — S model CF 6K0.1:
(2) Referencevægt KERN CFS
(1) Gulvvægt, f.eks. KERN KFP
i KERN CCS tællesystem
26 dk - -CFS/CCS BA -2 129
7.4 Vejning med tara
Taraværdi kan indtastes både for referencevægten og vægten. Før indstilling af gulv
taraværdien vælges den aktive vægt, jf. afsnit 9.3.
7.4.1 Tarering
Vægtbeholderen anbringes på plads. Efter vellykket stabilitetskontrol trykkes på
TARE. Der vises nul i displayet, og ovenfor NET . symbolet vises [ ]
Beholdervægten gemmes i vægtens hukommelse.
Det vejede materiale vejes, hvorefter nettovægt vises.
Efter fjernelse af beholderen vises beholderens vægt som en negativ værdi.
For at slette taraværdien fjernes belastning fra v ejepladen, hvorefter der trykkes
på TARE.
Tareringsprocessen kan gentages så mange gange, man ønsker, f.eks. ved
afvejning af flere indholdsstoffer i en blanding (vejning af den manglende
mængde). Grænsen nås så snart hele vejeområdet er udtømt.
7.4.2 Numerisk indtastning af taravægt
Belastning fjernes fra vægten og vægten nulstilles.
Vha. numeriske taster indtastes en kendt taraværdi med decimaltegn og
kvitteres ved at trykke på TARE.
Den indtastede vægt bliver gemt som taraværdi og den vises som en negativ
værdi.
Ovenfor NET . symbolet vises [ ]
Den påfyldte vægtbeholder anbringes på vægten, hvorefter nettoværdi vises.
Taraværdien forbliver gemt indtil den slettes vha. TARE.
Taraværdien afrundes afhængigt af vægtens aflæsningsnøjagtighed, dvs. for
en vægt med en vejeområde på Maks. 60 kg og aflæsningsnøjagtighed på
5 vises g den indtastede værdi på 103 -g som 105 g.
7.4.3 Omstilling af vægtenheder
Et tryk på UNIT muliggør, afhængigt af model, skifte mellem g/kglb enheder (kun
ved menuindstilling F1 oFFUnitkg/lb).
[ ]
viser den aktive enhed.
C - - -2 FS/CCS BA dk 129 27
8 Styktælling
Før det bliver muligt at tælle emner vha. vægten skal den gennemsnitlige stykvægt
(enhedsvægt), såkaldt referencevægt, fastslås. For at kunne gøre dette anbringes
et bestemt antal stykker, der skal tælles sammen, på vægten. Vægten måler den
samlede vægt, hvorefter den deles med antallet emner, såkaldt antal
referencestykker. Dernæst udføres sammentælling med udgangspunkt i den
beregnede, gennemsnitlige stykvægt.
Ved sammentælling gælder der følgende princip:
Jo højere antal referencestykker, desto mere nøjagtig sammentælling der kan
opnås.
Den gennemsnitlige stykvægt kan beregnes kun på
betingelse af, at
vejeværdierne er stabile.
Ved vejeværdier under nul vises der et negativt antal stykker på displayet.
Under sammentælling af stykker kan nøjagtighed af bestemmelse af den
gennemsnitlige stykvægt til enhver tid øges ved at indtaste det viste antal
stykker og trykke på -el. (model CFS 50K
3). Efter vellykket
optimering af referenceværdi kommer der et lydsignal. Idet supplerende
emner øger beregningsgrundlaget, bliver referenceværdien dermed også
mere nøjagtig.
28 dk - -CFS/CCS BA -2 129
8.1 Bestemmelse af den gennemsnitlige stykvægt via vejning
Indstilling af referenceværdi
– Vægten nulstilles el. om nødvendigt – den tomme vægtbeholder tareres.
Som referenceværdi anbringes et kendt antal enkelte emner (f.eks. 10 stk.).
Vha. numeriske taster indtastes antallet referenceemner.
Vent til stabilitetsvisning kommer frem og kvitter inden udløb af 5 s. ved at trykke
på - el. (model CFS 50K 3).
Vægten bestemmer den gennemsnitlige stykvægt, hvorefter stykantallet vises.
Eksempler på visninger — model CFS 6K0.1:
C - - -2 FS/CCS BA dk 129 29
Eksempler på visninger — model CFS 50K 3:-
30 dk - -CFS/CCS BA -2 129
Sammentælling af stykker
Om nødvendigt tareres vægten, hvorefter det vejede materiale anbringes på
plads og stykantallet aflæses.
Eksempler på visninger — model CFS 6K0.1:
Eksempler på visninger — model CFS 50K 3:-
Efter tilslutning af en printer (som udgør valgfrit tilbehør) kan værdien udskrives
ved at trykke på (menuindstillinger F1 oFF ACC off; F2 Prt
P mode Print Au OFF, jf. afsnit 14.2).
Udskriftseksempel — KERN YKB 01N/CFS 6K0.1:
S1
Den aktive vægt (jf. afsnit 7.3)
ID 123456
Brugerens identifikationsnummer (jf. afsnit 12.2)
N 2.4986 kg
Nettovægt
49.9755 g / pcs
Gns. stykvægt
50 pcs
Stykantal
Andre udskriftseksempler, jf. afsnit 17.2.
Sletning af den gennemsnitlige stykvægt
. Tryk på
C - - -2 FS/CCS BA dk 129 31
8.2 Numerisk indtastning af den gennemsnitlige stykvægt
Indstilling af referenceværdi
Vha. numeriske taster indtastes en kendt, gennemsnitlig stykvægt, f.eks. 10 g og
kvitteres inden udløb af 5 s. ved at trykke på el. (modeller
CFS - 50K 3).
Er vægtenheden [kg] aktiv i displayet vises den gennemsnitlige stykvægt i [g]. Er
vægtenheden [lb] aktiv i displayet vises den gennemsnitlige stykvægt også i [lb].
Eksempler på visninger — model CFS 6K0.1:
32 dk - -CFS/CCS BA -2 129
Eksempler på visninger — model CFS 50K 3:-
Sammentælling af stykker
Om nødvendigt tareres vægten, hvorefter det vejede materiale anbringes på
plads og stykantallet aflæses.
Efter tilslutning af en printer (som udgør valgfrit tilbehør), kan værdien udskrives
ved at trykke på , eksempler på visninger og udskriftseksempel, jf.
afsnit 10.1.
Sletning af den gennemsnitlige stykvægt
T .ryk på
C - - -2 FS/CCS BA dk 129 33
8.3 Automatisk optimering af referenceværdi
Er den mhp. bestemmelse af referencevæ anbragte vægt el. antal stykker /det rdien
for lav på displayet, (t) r vises de det sted, hvor den gennemsnitlige stykvægt skal
vises, et trekantsymbol ovenfor symbolet [ ] el. [ ].
Med henblik på at optimere den beregnede, gennemsnitlige stykvægt automatisk,
anbringes yderligere emner, hvis antal/vægt er lavere end det var tilfældet under
førstegangs bestemmelse af referenceværdien. Efter vellykket optimering af
referenceværdien kommer der et lydsignal. Ved hver optimering af
referenceværdien beregnes den gennemsnitlige stykvægt igen. Idet supplerende
emner øger beregningsgrundlaget, bliver referenceværdien dermed også mere
nøjagtig.
Tryk på eller (modeller CFS -50K 3) gør det muligt at undgå
genberegning, og medfører dermed frysning af referencevægten.
Automatisk optimering af referenceværdien deaktiveres, hvis antallet tilføjede
emner overstiger det gemte antal referencestykker.
I tilfælde af visse modeller kan denne funktion slås til el. fra i menuen (jf. afsnit.
12.2.2)
34 dk - -CFS/CCS BA -2 129
8.4 Sammentælling vha. tællesystemet
(Eksempel)
Gulvvægt, f.eks. KERN KFP
Referencevægt KERN CFS
• Muliggør sammentælling af store
antal stykker.
• Vægtens høje opløsning muliggør
præcis bestemmelse af den
gennemsnitlige stykvægt.
• Store emner (Maks.> 3 kg) tælles
sammen på platformen.
• Mindre emner (Maks.< 3 kg) tælles
sammen på KERN CFS
præcisionsvægten.
• Er sådan en høj opløsning, som
KERN CFS tilbyder, ikke
påkrævet til bestemmelse af den
gennemsnitlige stykvægt, kan
referenceværdien også
bestemmes på gulvvægten.
Sammentælling vha. gulvvægten:
1. Den gennemsnitlige stykvægt indstilles på referencevægt, jf. KERN CFS
afsnit 8.1 el. afsnit 8.2.
2. Skift mellem vægtene ved at trykke på (jf. afsnit 7.3).
3. Tom beholder placeres på gulvvægtens plade og vægten tareres.
4. Beholderen på vægten påfyldes med dgulv et antal emner, der skal tælles
sammen. Antal stykker vises på displayet.
C - - -2 FS/CCS BA dk 129 35
Eksempler på visninger — model CFS 6K0.1:
For at undgå fejl ved bestemmelse af stykantallet kalibreres begge vægtene
ved samme værdi af tyngdeacceleration (jf. afsnit 14). Manglende
overholdelse af ovenstående anvisning medfører forkerte
sammentællingsresultater!
36 dk - -CFS/CCS BA -2 129
9 ” - - Fill to target” funktion (målpåfyldning)
Vægten muliggør vejning af emner indtil opnåelse af en bestemt målvægt el. et
bestemt målstykantal med det fastlagte toleranceinterval. Funktionen gør det
desuden muligt at kontrollere, om det vejede emne ligger inden for det indstillede
toleranceinterval. Tolerancekontrollen kan udføres i veje- eller
sammentællingstilstand.
Så snart målværdien er nået meddeles dette ved et lydsignal (på betingelse af, at
det blev aktiveret i menuen) og et optisk signal (tolerancetegn
).
Lydsignal:
Lydsignalet afhænger af indstilling i menublok ”F1 oFF BEEP”.
Der er mulighed for at vælge imellem:
bEEP off Lydsignal fra
bEEP on in Der kommer et lydsignal, når det vejede materiale ligger inden
for det indstillede toleranceinterval
bEEP on out Der kommer et lydsignal, når det vejede materiale ligger uden
for det indstillede toleranceinterval
Optisk signal:
Tolerancetegnet
oplyser om følgende:
Målstykantallet/målvægten ligger over den indstillede tolerance
Målstykantallet/målvægten ligger indenfor den indstillede
tolerance
Målstykantallet/målvægten ligger under den indstillede
tolerance
C - - -2 FS/CCS BA dk 129 37
9.1 Tolerancekontrol mhp. målvægt
trykkes på, den aktive vejetilstand f/ vejning med tolerance vises.
Om nødvendigt vælges. – vha. el. (modeller CFS 50K- – 3)
funktionen, der muliggør tolerancekontrol med henblik på målvægt (PSt nEt).
Eksempler på visninger — model CFS 6K0.1:
TARE trykkes på, den aktuelt indstillede, øverste grænseværdi vises.
Med henblik på at ændre værdien indtastes den ønskede værdi, f.eks. 5500 kg,
vha. numeriske taster.
Kvitteres ved at trykke på TARE, den aktuelt indstillede, nederste grænseværdi
vises.
Med henblik på at ændre værdie indtastes den ønskede værdi, f.eks. 5.000n kg,
vha. numeriske taster.
Kvitteres ved at trykke på tolerancekontrollen aktiveres. TARE,
Ovenfor symbolet vises
.
38 dk - -CFS/CCS BA -2 129
Det vejede materiale anbringes på plads og med udgangspunkt i –
tolerancetegn
/lydsignal kontrolleres, om det vejede materiale ligger indenfor
det indstillede toleranceinterval.
Visning af tolerancetegn , når vægten af det vejede materiale ligger
under den
indstillede tolerance:
Visning af tolerancetegn
, når vægten af det vejede materiale ligger indenfor den
indstillede tolerance:
Visning af tolerancetegn
, når vægten af det vejede materiale ligger over den
indstillede tolerance:
I forbindelse med tolerancekontrol kan der også indstilles kun en
grænseværdi.
Efter sletning af begge grænseværdier vil tolerancekontrollen blive
deaktiveret.
Sletning af grænseværdier:
Efter indtastning af den øverste og nederste grænseværdi trykkes på
og kvitteres ved at trykke på TARE.
C - - -2 FS/CCS BA dk 129 39
9.2 Tolerancekontrol mhp. målstykantal
trykkes på, den aktive vejetilstand f/ vejning med tolerance vises.
Om nødvendigt vælges – - – vha. el. (modeller CFS 50K 3)
funktionen, der muliggør tolerancekontrol med henblik på målstykantal
(PSt Cnt).
Eksempler på visninger — model CFS 6K0.1:
TARE trykkes på, den aktuelt indstillede, øverste grænseværdi vises.
Med henblik på at ændre værdien indtastes den ønskede værdi, f.eks. 100 stk.,
vha. numeriske taster.
Kvitteres ved at trykke på , den aktuelt indstillede, nederste grænseværdi TARE
vises.
Med henblik på at ændre værdien indtastes den ønskede værdi, f.eks. 90 stk.,
vha. numeriske taster.
Kvitteres ved at trykke på tolerancekontrollen aktiveres.TARE,
Ovenfor symbolet vises
.
40 dk - -CFS/CCS BA -2 129
Den gennemsnitlige stykvægt bestemmes (jf. afsnit 10.1 el. 10.2), det vejede
materiale anbringes på plads og det kontrolleres med udgangsp– unkt i
tolerancetegn
– om antallet emner anbragt på vægten ligger under, indenfor
el. over den indstillede tolerance.
Visning af tolerancetegn , når vægten af det vejede materiale ligger under den
indstillede tolerance:
Visning af tolerancetegn
, når vægten af det vejede materiale ligger indenfor den
indstillede tolerance:
Visning af tolerancetegn
, når vægten af det vejede materiale ligger over den
indstillede tolerance:
I forbindelse med tolerancekontrol kan der også indstilles kun en
grænseværdi.
Efter sletning af begge grænseværdier vil tolerancekontrollen blive
deaktiveret.
Sletning af grænseværdier:
Efter indtastning af den øverste og nederste grænseværdi trykkes på
og kvitteres ved at trykke på TARE.
C - - -2 FS/CCS BA dk 129 41
10 Sammen lægning
Sammenlægning kan udføres i veje- eller sammentællingstilstand.
I tilfælde af anvendelse som tællesystem gør det ingen forskel, om det vejede
materiale ligger på referencevægten el. gulvvægten.
Klargøring:
I tilfælde af anvendelse som tællesystem vælges, vha. den vægt, ved hjælp
hvoraf sammentælling ønskes udført. [
] viser, hvilken vægt der er aktiv.
I tilfælde af sammenlægning
i sammentællingstilstand indstilles den
gennemsnitlige stykvægt (jf. afsnit 8.1 el. 8.2).
Om nødvendigt tareres den tomme vægtbeholder.
10.1 Manuel sammenlægning
Funktionen gør det muligt at føje de enkelte vejeværdier til sumhukommelsen ved at
trykke på , og efter tilslutning af en printer (der udgør valgfrit tilbehør) –
udskrivning heraf.
• Menuindstillinger:
” ” ”F1 off” ACC” ON” (ikke tilgængeligt i tilfælde af CFS -50K 3)
” ” ” ” F2 Prt” P mode” Print” Au OFF” (jf. afsnit 12.2)
• I tilfælde af anvendelse som tællesystem er sammen mulig både lægning
på referencevægten og gulvvægten.
Før påbegyndelse af sammenlægning vælges den aktive vægt (jf.
afsnit 7.3).
Sammenlægning:
Det vejede materiale, A, anbringes på plads.
Vent til stabilitetsvisning kommer frem, og tryk bagefter på el.
(modeller CFS -50K 3). Vægtværdi el. antal stykker gemmes og udskrives efter
tilslutning af printeren.
Det vejede materiale fjernes. Næste vejede materiale kan lægges til først, når ≤nul
er vist.
Det vejede materiale, B, anbringes på plads.
Vent til stabilitetsvisning kommer frem, og tryk bagefter på el.
(modeller CFS -50K 3). Vægtværdien el. antallet stykker lægges til
sumhukommelsen og udskrives. I 2 sekunder vises der: den samlede vægt, antal
vejninger og det samlede antal stykker.
Om nødvendigt tilføjes
næste vejede materiale som beskrevet ovenfor.
Vægten aflastes mellem de enkelte vejninger.
42 dk - -CFS/CCS BA -2 129
Processen kan gentages 99 gange el. indtil vægtens vejeområde er udtømt.
Visning af de gemte data vedrørende vejning:
trykkes på;
den samlede vægt, antal vejninger og det samlede antal stykker
vises og udskrives efter tilslutning af printeren (der udgør valgfrit tilbehør).
Eksempler på visninger — model CFS 6K0.1:
Den samlede vægt anbragt på
vægten:
Antal vejninger Det samlede stykantal::
Udskriftseksempel 01N:— KERN YKB
S 1
Den aktive vægt (jf. afsnit 7.3)
ID 123456
Brugerens identifikationsnummer (jf. afsnit 12.2)
C
No. 2
Antal vejninger
C 4.9975kg
Den samlede vægt
C 500 pcs
Det samlede antal stykker
Andre udskriftseksempler 17.2., jf. afsnit
Sletning af data vedrørende vejning:
-eller (modeller CFS 50K 3) trykkes på, den samlede vægtværdi, antal
vejninger og det samlede antal stykker vises. Under visning af ovennævnte
oplysninger Data . tryk på slettes fra sumhukommelsen.
C - - -2 FS/CCS BA dk 129 43
10.2 Automatisk sammenlægning
Funktionen muliggør automatisk tilføjelse af de enkelte vejeværdier til
sumhukommelsen efter fjernelse af belastning fra vægten, uden at skulle trykke på
eller (modeller CFS 50K-3), og efter tilslutning af printeren (der udgør
valgfrit tilbehør) – udskrivning heraf.
• Menuindstillinger:
” ” ” - F1 off” ACC” ON” (ikke tilgængeligt i tilfælde af CFS 50K 3)
” ” ” ” F2 Prt” P mode” Print” Au ON” (jf. afsnit 12.2)
• I tilfælde af anvendelse som tællesystem er sammen mulig både på lægning
referencevægten og på gulvvægten.
Før påbegyndelse af sammenlægning 7.3.vælges den aktive vægt, jf. afsnit
Sammenlægning:
Det vejede materiale, A, anbringes på plads.
Efter vellykket stabilitetskontrol kommer der et lydsignal. Det vejede materiale
fjernes, vejeværdien lægges til sumhukommelsen og udskrives.
Det vejede materiale, B, anbringes på plads.
Efter vellykket stabilitetskontrol kommer der et lydsignal. Det vejede materiale
fjernes, vejeværdien bliver lagt udskrevet. til sumhukommelsen og
Om nødvendigt tilføjes
næste vejede materiale som beskrevet ovenfor.
Vægten aflastes mellem de enkelte vejninger.
Processen kan gentages 99 gange el. indtil vægtens vejeområde er udtømt.
Visning og sletning af vejeværdi samt et udskriftseksempel, jf. afsnit 10.1.
46 dk - -CFS/CCS BA -2 129
For at indtaste et tal trykkes en numerisk tast.
For at indtaste et bogstav trykkes en numerisk tast og den holdes indtrykket,
indtil det ønskede bogstav kommer frem. Bogstaverne ændres svarende til
følgende tastbelægning :
1
– \ /
2
A B C
3
D E F
4
G H I
5
J K L
6
M N O
7
P Q R S
8
T U V
9
W X Y Z
0
_ [ ]
_ = mellemrum
Oversigt over indtastning/udskrivning af data:
Valg af et ciffer til venstre vha. , den på det givne tidspunkt aktive position
blinker.
Valg af et ciffer til højre vha. , den på det givne tidspunkt aktive position
blinker.
De indtastede data kvitteres ved at trykke på . Oplysningerne
(taraværdien, den gennemsnitlige ) gemmes i stykvægt og varenavnet
hukommelsescellen med det oplyste PLU nummer. Ved at fremkalde det
relevante PLU nummer kan oplysningerne til enhver tid fremkaldes.
Vareoplysninger kan desuden gemmes og fremkaldes via RS-
232 interface, jf.
afsnit 17.3.5 (ikke tilgængeligt i tilfælde af CFS 50K 3)- ,
C - - -2 FS/CCS BA dk 129 47
11.2 Fremkaldelse af varer
I tilfælde af anvendelse som tællesystem vælges den vægt, hvor – – vha.
taraværdien blev gemt. [ ] oplyser om, hvilken vægt der er aktiv.
trykkes på, ”PLU", der muliggør indtastning af et
hukommelsescellenummer, vises.
Det ønskede nummer, f.eks. 27. vælges vha. numeriske taster ”2” og ”7”.
trykkes på igen, i ca. 1 sekund vises: hukommelsescellenummer (f.eks.
PLU 27) og varenavn.
Ønskes oplysningerne vist i en længere periode, holdes indtrykket.
I sammentællingstilstand ændres visningen og der vises den gemte taraværdi, :
f.eks. 500 g og den gennemsnitlige stykvægt, f.eks. 10 g/stk.
Det vejede materiale anbringes på plads og stykantallet aflæses.
48 dk - -CFS/CCS BA -2 129
Efter tilslutning af printeren (der udgør valgfrit tilbehør) og tryk på
udskrives oplysningerne.
Udskriftseksempel — KERN YKB 01N:
S 1 Den aktive vægt (jf. afsnit 7.3)
ID 123456 Brugerens identifikationsnummer (jf. afsnit 12.2)
KERN 1244 AB Varenavn (jf. afsnit 11.1)
N. 1.9990 kg Den anbragte nettovægt
10 g/pcs Gns. stykvægt
200 pcs Antal anbragte stykker
Andre udskriftseksempler, jf. afsnit 17.2.
11.3 varer Taster, der muliggør direkte adgang til ~ (kun model
CFS - 50K 3)
1. Klargøring, jf. afsnit 11.1
2. vare Gemning af en
Den ønskede tast, der muliggør direkte adgang, f.eks. trykkes på og
holdes indtrykket i ca. 3 s., hukommelsescelle ”1” og det aktuelt gemte varenavn
vises. Den første position blinker.
Varenavn indtastes, som beskrevet i afsnit 1 (maks. 12 tegn). 11.
De indtastede data kvitteres ved at trykke på . OplysningerTARE ne
(taraværdien, den gennemsnitlige stykvægt og ) gemmes og tildeles varenavnet
den valgte tast, der muliggør direkte adgang.
C - - -2 FS/CCS BA dk 129 49
3. Fremkaldelse af en vare
En tast, der muliggør direkte adgang, f.eks. ; i trykkes på ca. 1 sekund
vises: hukommelsescellenummer og varenavn.
I sammentællingstilstand ændres visningen og der vises den gemte taraværdi, :
f.eks. 500 g og den gennemsnitlige stykvægt, f.eks. 10 g/stk.
Det vejede materiale anbringes på plads og stykantallet aflæses.
Efter tilslutning af printeren (der udgør valgfrit tilbehør) og tryk på gemmes
oplysningerne i sumhukommelsen og de udskrives.
Udskriftseksempel 50K 01N:— CFS -3/KERN YKB
LOCAL SCALE
Den aktive vægt (jf. afsnit 7.3)
ID 123456
Brugerens identifikationsnummer (jf. afsnit 12.2)
ABCDEF
Varenavn
1.9990 kg NET
Den anbragte nettovægt
10 g U.W:
Gns. stykvægt
200 pcs
Antal anbragte stykker
TOTAL
--------------------------------
1.9990 kg NET
Den samlede vægt
200 pcs
Det samlede stykantal
1 NO
Antal vejninger
50 dk - -CFS/CCS BA -2 129
12 Menu
Menuen er delt op i følgende blokke:
1.
Indstillinger af vægten
2.
Indstillinger af serielt interface
3.
Indtastning/visning af brugerens identifikationsnummer
4.
Indtastning/visning af vægtens identifikationsnummer
5.
Konfigurering af gulvvægt
12.1 Navigering i menuen
Fremkaldelse af
menuen Vægten tændes for og der trykkes på under
selvdiagnosen. Den første menublok vises.
Valg af menublok
-Vha. eller (model CFS 50K 3) er der
derudover mulighed for at vælge de enkelte
menublokke.
 
Valg af et punkt fra
menuen
Valget af menublokken kvitteres ved at trykke på TARE.
Det første menupunkt, f.eks. . vises.
-Vha. eller (model CFS 50K 3) er der
derudover mulighed for at vælge de enkelte
menupunkter.
Indstillingsvalg Valget af menupunktet kvitteres ved at trykke på TARE.
Den aktuelle indstilling vises.
Ændring af
indstillinger -Vha. eller (model CFS 50K 3) kan der
skiftes mellem de tilgængelige indstillinger.
Kvitter
indstilling/forlad
menuen
Tryk på , vægten vender tilbage til undermenuen.
Yderligere indstillinger indtastes i menuen el. der vendes
tilbage til menuen ved at trykke på el.
(model CFS - 50K 3).
Tilbage til vejetilstand
el. trykkes på igen (model CFS - 50K 3).
C - - -2 FS/CCS BA dk 129 51
12.2 Oversigt over menuen
12.2.1 Modeller CFS 6K0.1, CFS 15K0.2, CFS 30K0.5, CFS 50K-3
Hovedmenubl
ok
Undermenu
punkt
Tilgængelige
indstillinger
Forklaring
Lydsignal fra
Lydsignal er slået til, når vejeværdien
ligger indenfor toleranceområdet
Lydsignal er slået til, når vejeværdien
ligger udenfor toleranceområdet
eller
(model
CFS 50K-3)
Baggrundslys i displayet fra
Baggrundslys i displayet til
Automatisk baggrundslys efter
belastning af vægten el. efter tryk på
tasten
Omstilling af vægtenheder kg lb
ved at trykke på
Vægtenhed ”kg”
Vægtenhed ”lb”
”Auto-off” funktion, automatisk
slukning af vægten efter udløb af den
indstillede tid.
Der kan vælges mellem
0/3/5/15/30 minutter.
(ikke tilgængeligt i
tilfælde af
CFS 50K- 3)
Sammenlægningstilstand til
Sammenlægningstilstand fra
Udskrivning af den stabile vejeværdi
efter tryk på
Automatisk udskrivning af den stabile
vejeværdi efter fjernelse af belastning
fra vægten
Fjernstyringsordrer modeller
CFS 6K0.1, CFS 15K0.2,
CFS 30K0.5, CFS 50K-3
Fjernstyringsordrer
modeller CFS 300- -3, CFS 3K 5
Kontinuerlig udskrivning af alle
vejeværdier, (sammenlægning
deaktiveret)
Kontinuerlig udskrivning af selve
vægtværdien
52 dk - -CFS/CCS BA -2 129
Transmissionshastighed 600
Transmissionshastighed 1200
Transmissionshastighed 2400
Transmissionshastighed 4800
Transmissionshastighed 9600
8 bits, ingen paritet
7 bits, lige paritet
7 bits, ulige paritet
Standardindstilling af printeren
Ikke dokumenteret
(ikke tilgængeligt i
tilfælde af modeller
CFS 300-3,
CFS 3K-5,
CFS 50K-3)
Outputdataformat
Udskriftseksempler , jf. afsnit 17.2.
Indtastning/visning af brugerens identifikationsnummer
maks. 6 tegn
Indtastning/visning af vægtens identifikationsnummer
maks. 6 tegn
Nærmere
oplysninger,
se afsnit 13
Konfigureringsmenu (adgangskodebeskyttet)
C - - -2 FS/CCS BA dk 129 53
12.2.2 Modeller CFS 3K-5, CFS 300-3
Hovedmenubl
ok
Undermenu
punkt
Tilgængelige
indstillinger
Forklaring
Lydsignal fra
Lydsignal er slået til, når vejeværdien
ligger indenfor toleranceområdet
Lydsignal er slået til, når vejeværdien
ligger udenfor toleranceområdet
eller
(model
CFS 50K-3)
Baggrundslys i displayet fra
Baggrundslys i displayet til
Automatisk baggrundslys efter
belastning af vægten el. efter tryk på
tasten
Omstilling af vægtenheder kg lb
ved at trykke på
Vægtenhed ”kg”
Vægtenhed ”lb”
”Auto-off” funktion, automatisk
slukning af vægten efter udløb af den
indstillede tid.
Der kan vælges mellem
0/3/5/15/30 minutter.
(ikke tilgængeligt i
tilfælde af
CFS 50K- 3)
Sammenlægningstilstand til
Sammenlægningstilstand fra
Udskrivning af den stabile vejeværdi
efter tryk på
Automatisk udskrivning af den stabile
vejeværdi efter fjernelse af belastning
fra vægten
Fjernstyringsordrer modeller
CFS 6K0.1, CFS 15K0.2,
CFS 30K0.5, CFS 50K-3
Fjernstyringsordrer
modeller CFS 300- -3, CFS 3K 5
Kontinuerlig udskrivning af alle
vejeværdier, (sammenlægning
deaktiveret)
Kontinuerlig udskrivning af selve
vægtværdien
54 dk - -CFS/CCS BA -2 129
Transmissionshastighed 600
Transmissionshastighed 1200
Transmissionshastighed 2400
Transmissionshastighed 4800
Transmissionshastighed 9600
8 bits, ingen paritet
7 bits, lige paritet
7 bits, ulige paritet
Standardindstilling af printeren
Ikke dokumenteret
(ikke tilgængeligt i
tilfælde af modeller
CFS 300-3,
CFS 3K-5,
CFS 50K-3)
Outputdataformat
Udskriftseksempler , jf. afsnit 17.2.
Indtastning/visning af brugerens identifikationsnummer
maks. 6 tegn
Indtastning/visning af vægtens identifikationsnummer
maks. 6 tegn
on Automatisk optimering af referenceværdien on/off
off
on Lydsignal efter tryk på on /off tast
off
Nærmere
oplysninger,
se afsnit 13
Konfigureringsmenu (adgangskodebeskyttet)

Produkt Specifikationer

Mærke: Kern
Kategori: Vægt
Model: CCS 30K0.1

Har du brug for hjælp?

Hvis du har brug for hjælp til Kern CCS 30K0.1 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Vægt Kern Manualer

Kern

Kern MPB 300K100 Manual

19 November 2024
Kern

Kern MPB 300K100P d Manual

19 November 2024
Kern

Kern CFS-A04 Manual

19 November 2024
Kern

Kern CCS 150K0.1L Manual

19 November 2024
Kern

Kern CCS 30K0.1 Manual

19 November 2024
Kern

Kern RFS-A02 Manual

19 November 2024
Kern

Kern MGC 100K-1 Manual

19 November 2024
Kern

Kern CFS 30K0.5 Manual

19 November 2024
Kern

Kern IFS 10K-4 Manual

19 November 2024
Kern

Kern CFS 15K0.2 Manual

19 November 2024

Vægt Manualer

Nyeste Vægt Manualer

Crane

Crane Smart Digital Scale 2.0 Manual

26 Februar 2025
Sencor

Sencor SBS 9102BK Manual

24 Februar 2025
Roadstar

Roadstar LS-100 Manual

24 Februar 2025
Steinberg

Steinberg SBS-KW-015M Manual

6 Februar 2025
Beurer

Beurer BF 183 Limited Edition 2024 Manual

27 Januar 2025
Escali

Escali E184 Manual

25 Januar 2025
Escali

Escali Granda 120S Manual

25 Januar 2025
Escali

Escali USHM180S Manual

25 Januar 2025
Escali

Escali SC200BS Manual

25 Januar 2025
Escali

Escali US200L Manual

25 Januar 2025
