Installationsanleitung V2.3 Murrelektronik Intelligent Current Operator Installationsanleitung V2.3 Murrelektronik Intelligent Current Operator
MICO 4.6 Art.-No.: 9000-41034-0100600 MICO 4.6 Art.-No.: 9000-41034-0100600
Vom EDV-System heruntergeladene bzw. ausgedruckte D okumente besitzen informative n Charakter und unterliegen nicht dem Änderungsdienst /
Documents downloaded by the EDP system and/or printed out have only an informative character and are not subject to the updating service
Technische Änderungen vorbehalten / Schutzvermerk ISO 16016 beachten /
We reserve the r ight to change this specification Refer to protection notice ISO 16016
Technische Daten:
Eingangsgrößen: Umgebung:
Eingangsspannung: Lagertemperatur: -40 … +80°C
+24 V DC (SELV/ PELV) Umgebungstemperatur: 0 … +55°C
Restwelligkeit vom Netzteil < 5% für 1-phasiges, Kühlung durch natürliche Konvektion
2% für 3-phasiges Sicherheit:
Arbeitsspannungsbereich Bemessungsisolationsspannung: 50 V
18 … 30 V DC Verschmutzungsgrad 2
Ein-/Ausschaltfrequenz max. 0,5 Hz Überspannungskategorie III
Suppressorschutz 36 V Zusätzlicher Ausgangsschutz:
kein Verpolungsschutz Interne Sicherung 6,3 A, je Kanal
Betriebssummenstrom (Volllast): 24 A (0…+20%) (UL 248-14, UL File E42088)
Max. Summenstrom der +24 V Klemmen: 40 A
Ausgangsgrößen: Vorschriften:
Ausgangsnennspannung: EN 60529: IP20
24 V DC, entsprechend der Eingangsspannung EN 61000-6-2: Störfestigkeit Klasse A
Spannungsabfall bei 6 A pro Lastzweig: EN 61000-6-3: Störaussendung Klasse B
typ. 0,2 V EN 60068-2-6: Schwingprüfung
Einschaltkapazität: EN 60068-2-27: Schockprüfung
Max. 20 mF*
Interne Absicherung mit Schmelzsicherung: 6,3A träge Gewicht: ca. 160g
Signalisierung: siehe, Anzeigen Abmessungen HxBxT: 90x70x80 mm
*Abhängig von: Bauteiltoleranz, Leitungsnge, verwendetes Netzteil, Laststrom, gewählter Strombereich

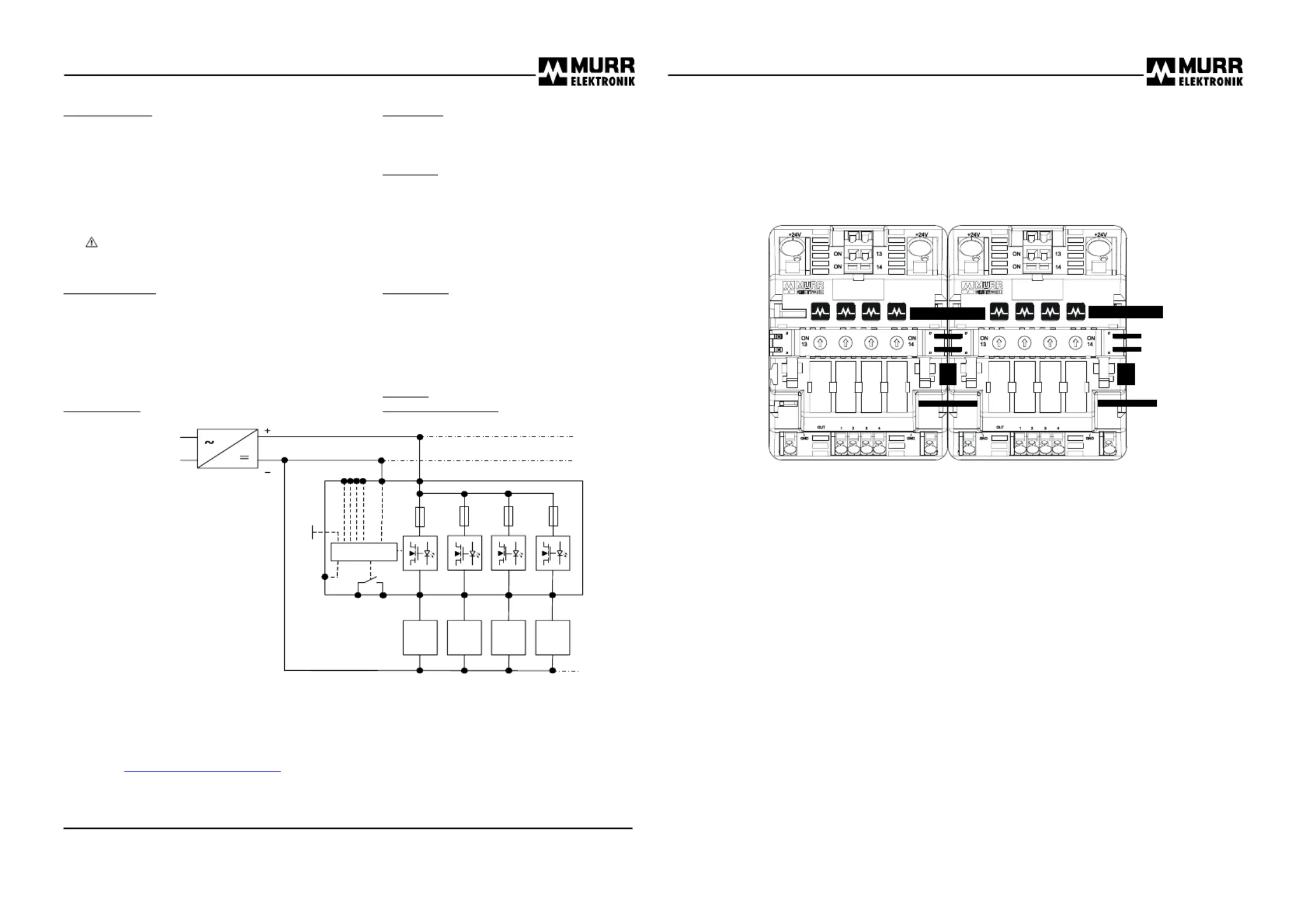

Prinzipschaltplan:
Hinweis:
Bitte beachten Sie die Strombelastbarkeit Ihrer Leitung nach Leitungsquerschnitt, Umgebungstemperatur,
Strombelastung sowie der verwendeten Absicherung. Der in 4 Stufen einstellbare Kanalstrom dient zum
Leitungsschutz und Gerätschutz nach EN 60204-1 entsprechend des maximal zulässigen Kanalstroms.
Diese Installationsanleitung enthält aus Übersichtlichkeitsgründen nicht alle Detailinformationen zu allen
Typen des Produktes und kann auch nicht jeden erdenkbaren Fall der Aufstellung, des Betriebs oder der
Installation berücksichtigen. Weiterführende Informationen entnehmen Sie bitte aus dem Datenblatt bzw. der
Homepage http://www.murrelektronik.com.
Technische Änderungen jederzeit vorbehalten.
© 2009 Murrelektronik GmbH, Oppenweiler
Alle Rechte vorbehalten. Jeder Nachdruck, auch auszugsweise, bedarf unserer Genehmigung.
Murrelektronik GmbH Postfach 1165 D-71567 Oppenweiler Telefon +49(0)7191/47-0
Falkenstraße 3 D-71570 Oppenweiler Telefax +49(0)7191/47-130
info@murrelektronik.com http://www.murrelektronik.com
MICO 4.6 Art.-No. 9000-41034-0100600
Installationsanleitung
Anschlussplan:
Funktionsbeschreibung:
Das MICO 4.6 ist ein 4-kanaliger elektronischer Hilfsstromschalter und dient zur Stromüberwachung. Die
anliegende Betriebsspannung (+24 V DC/ mindestens 10 A) wird auf 4 stromüberwachte Verbraucherkreise
(Kanäle) aufgeteilt. Beim Zuschalten der Betriebsspannung werden die angeschalteten Kanäle zeitverzögert
aktiviert (Zeitverzögerung je Kanal 75 ms), um Summenströme zu vermeiden. Die Stromwahlschalter (1)

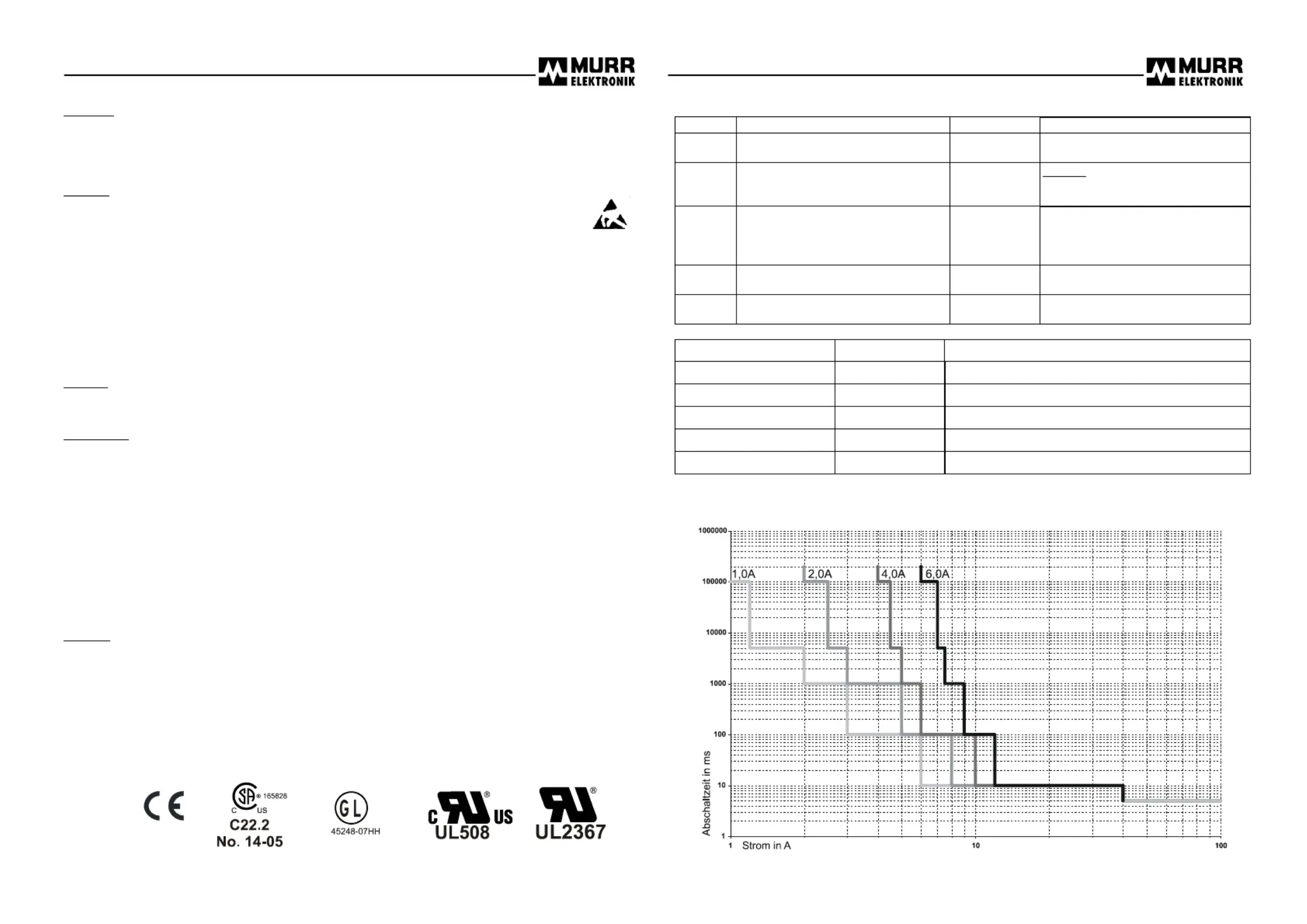

ermöglichen eine unabhängige Einstellung der Ansprechströme von 1A, 2A, 4A oder 6A (siehe
Abschaltcharakteristik). Bei Überschreitung des Ansprechstroms wird der entsprechende Kanal gemäß der
Abschaltcharakteristik abgeschaltet. Bei Spannungseinbruch oder Netzausfall wird der momentane
Betriebszustand gespeichert und nach dem Wiederherstellen der Versorgungsspannung erneut hergestellt.
Das Einstellen des Strombereichs während des Betriebs führt zum Ausschalten des Kanals. Ein Einschalten
ist nur manuell glich. Mit den Tastern (2) kann jeder Kanal manuell zu- oder abgeschaltet werden. Der
aktuelle Betriebszustand wird durch die LED (2) (rot/grün, siehe Anzeigen) signalisiert. Über ON (Restart) (3)
können alle durch Überlast abgeschalteten Kanäle eingeschaltet werden (siehe Restart). Weiterhin verfügt
das Modul über einen potentialfreien Meldeausgang (4), um eine Sammelmeldung zu erzeugen (siehe
Sammelmeldung). Ein Brückkonzept gestattet das Aneinanderreihen von mehreren Modulen (max.
Summenstrom 40A) ohne Verkabelung. Hierzu steht ein optionales Brückset zur Verfügung (siehe Brückset).
Brückset: Das Brückset verringert bei Anreihung mehrerer Module den Verdrahtungsaufwand. Es bietet
die Möglichkeit zur Brückung folgender Potentiale: +24 V DC (7), GND (8), ON (6) und Sammelmeldung (5).
Dazu ist eine Verankerung beider Module mit einem Verbindungsstück notwendig (9).
Das Brückset ist optional unter diesen Art.-No. erhältlich:
Art.No.: 9000-41034-0000001 Verpackungseinheit 10 Stück
Art.No.: 9000-41034-0000002 Verpackungseinheit 1 Stück
-1-
Betriebs-
spannung
+24V DC
Sammelmeldung (4)
Taster (On / Off)
mit Status LED (2)
Stromwahl-
schalter (1)
Überwachte
Schaltausgänge
OUT1 - OUT4
ON
(
Restart
)
(
3
)
Masse (GND)
Betriebs-
spannung
+24V DC
Masse (GND)
Brückung
16 mm² (7)
Brückung
4 mm² (8)
Brückung ON (6)
Sammelmeldung (5)
Modulverankerung
zur Brückung (9)
Reset
Control Logics
Load
1
24V DC
+24GND
Melde 1-4
OUT 1 2 3 4
1413
Taster
Load
2
Load
3
Load
4
