FOR TECHNICAL SUPPORT www.panduit.com/resources/install_maintain.asp
INSTRUCTIONS CM368
© Panduit Corp. 2008
1
2
3
4
Page 1 of 1

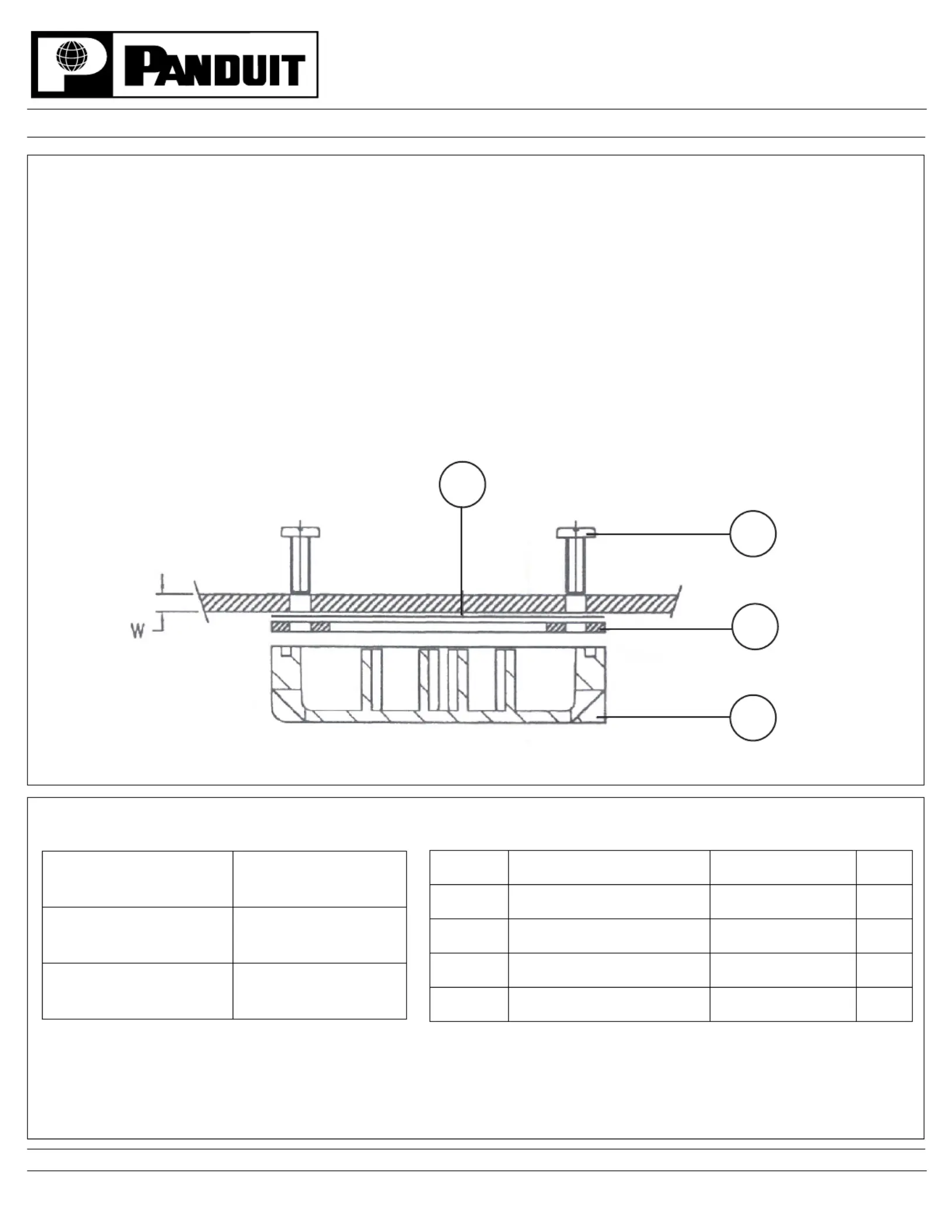

DRAIN VENT ASSEMBLY
Part Numbers: PZNDVK
Assembling Drain Vent
1. Drain vent should be fixed at the bottom outside surface of the enclosure.
2. Paste the sticker template on the enclosure body.
3. Drill holes to size on body per sticker template.
4. Remove the sticker template after drilling.
5. Enclosure surface / enclosure body should be free from burr and fibre pull-outs.
6. Select suitable screws as per chart.
7. Assemble with enclosure, drain vent with EPDM gasket and screws.
SCREW SELECTION CHART
Wall Thick.
“W”
M4 Screw Length
“L”
.063” - .138”
(1.6 - 3.5 mm.)
.315”
(8 mm.)
.157” - .217”
(4.0 - 5.5 mm.)
.394”
(10 mm.)
Parts of Kit
S. No. Description Material Qty.
1 Drain Vent Cover SMC 1
2 Gasket EPDM-Rubber 1
3 Sticker Template Adhesive 1
4 M4x”L” CH.HD.Screw Stainless Steel 4+4
