Nederlands
Gebruikershandleiding
Lees het infoblad “HET APPARAAT VEILIG GEBRUIKEN” zorgvuldig alvorens het apparaat te gebruiken. Het infoblad bevat
belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van te zijn dat u elke functie van uw
nieuwe apparaat goed begrijpt, leest u best de hele gebruikershandleiding. Deze handleiding moet als referentie worden bewaard
en voorhanden zijn.
Copyright © 2014 ROLAND CORPORATION
Alle rechten voorbehouden. Niets uit deze uitgave mag op enige manier worden gereproduceerd zonder schriftelijke toestemming
van ROLAND CORPORATION.

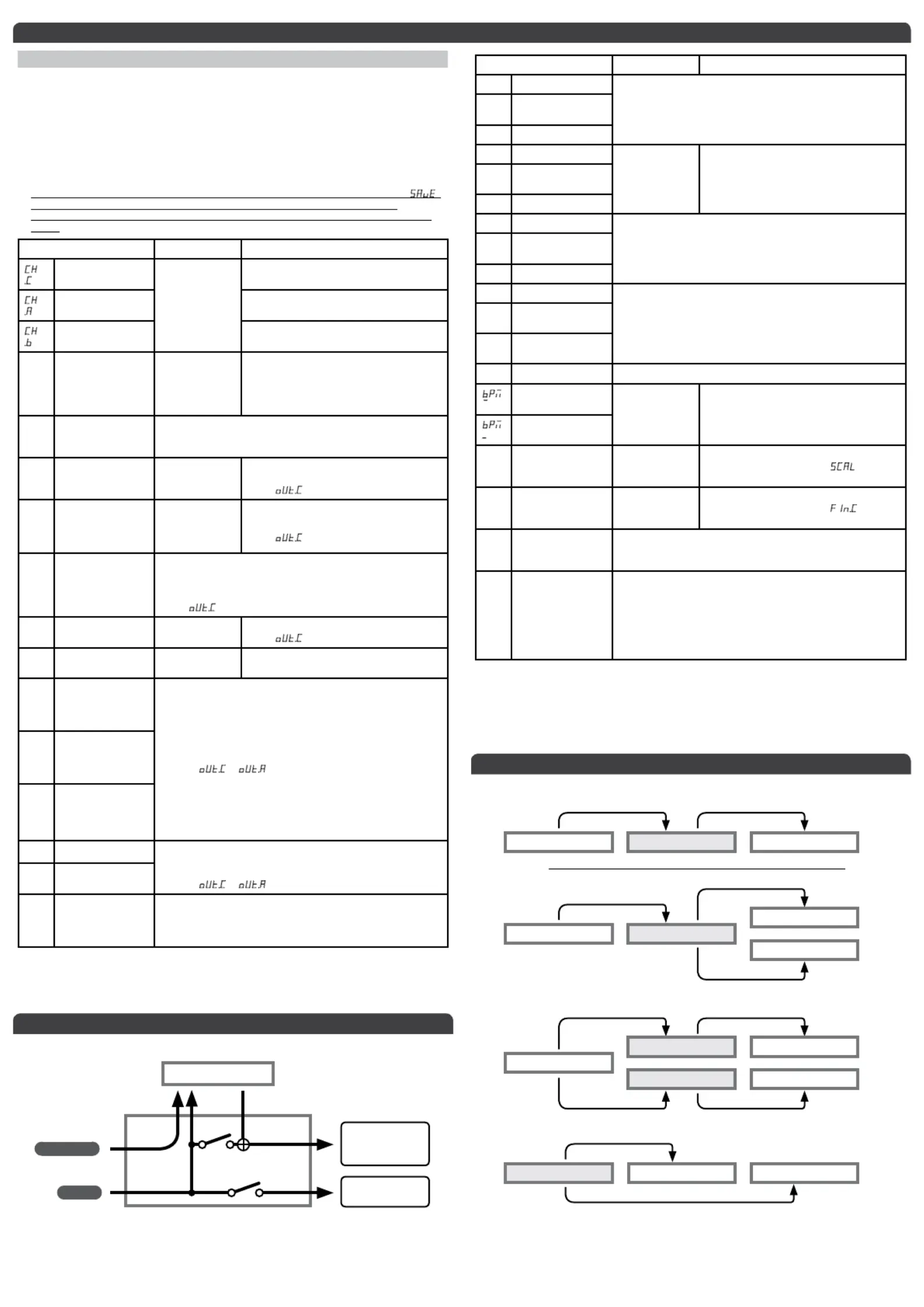

Diverse instellingen
De parameters wijzigen
Hier ziet u hoe u instellingen maakt voor de SBX-1.
1. Houd de [ ]-knop ingedrukt en druk op de [CLOCK SOURCE]-knop.q
De leds D-SYNC en MIDI lichten op en het display geeft de parameternaam weer.
2. Gebruik de [TEMPO]-regelaar om een parameter te selecteren.
3. Druk op de [CLOCK SOURCE]-knop; de waarde van de geselecteerde parameter wordt weergegeven.
4. Gebruik de [TEMPO]-regelaar om de waarde te wijzigen.
5. Druk op de [CLOCK SOURCE]-knop om terug te keren naar de parameterselectie.
6. Druk op de [ ]-knop om terug te keren naar de normale werking.q
* Druk langere tijd op de [CLOCK SOURCE]-knop tot het display “
SAVE” weergeeft wanneer u
instellingen wilt opslaan.
De instellingen worden ook opgeslagen wanneer u de [POWER]-schakelaar gebruikt om het
apparaat uit te schakelen.
De instellingen worden niet opgeslagen wanneer u het apparaat uitschakelt door de
netstroomadapter of de USB-kabel los te koppelen.
Parameter Waarde Uitleg
CH .C MIDI Ch: CV/GATE
oFF 1 16, – ,
oMnI (omni)
Specieert het MIDI-kanaal dat de uitgangssignalen
van de CV/GATE-aansluitingen controleert.
CH .A MIDI Ch: AUX (1–3) *1 Specieert het MIDI-kanaal dat het uitgangssignaal
van de AUX-aansluiting (1–3) controleert.
CH .b MIDI Ch: Bend Specieert het MIDI-kanaal dat het uitgangssignaal
van de BEND-aansluiting controleert.
oUt.C Output Mode: CV/
GATE CvGt trG,
Selecteert de functie van de CV-aansluiting en de
GATE-aansluiting.
CvGt: De aansluitingen fungeren als CV/
GATE-aansluitingen.
TrG: De aansluitingen sturen een
triggersignaal uit wanneer een
specieke noot wordt ontvangen.
oUt.A Output Mode: AUX
(1–3) *1
Specieert het bericht dat wordt uitgestuurd door de AUX-aansluiting (1–3).
trG (Trigger), (Velocity (snelheid)), (After Touch), (LFO), vEL Aft LFo
CC.1 CC.31 CC.64 CC.95– , – (CC#1–31, 64–95)
bnd.r Bend Range for CV oFF 1 24, –
Specieert het toonhoogteverschuivingsbereik dat
mee in het uitgangssignaal van de CV-aansluiting
wordt gemixt.
* Wanneer is ingesteld op oUt.C CvGt
bnd.S Bend Mode for CV
oFF,
FASt (FAST),
MId SLow (MID),
(SLOW)
Specieert de snelheid waarmee geïnterpoleerd
moet worden tussen de ontvangen
toonhoogteverschuivingsberichten.
* Wanneer is ingesteld op oUt.C CvGt
Prt.S Portamento SW for CV
Specieert de instelling portamento aan/uit voor de CV-aansluiting.
oFF: UIT
on: Portamento staat altijd aan.
LEGt: Portamento wordt toegepast wanneer u legato speelt.
* Wanneer is ingesteld op oUt.C CvGt
Prt.t Portamento Time
for CV 0 127–Specieert de portamento-tijd voor de CV-aansluiting.
* Wanneer oUt.C CvGt is ingesteld op
trnS Transpose -12 12–Specieert de referentienoot wanneer de
[TRANSPOSE]-schakelaar wordt ingesteld op “M” (Mid).
trG.C Trigger Note: CV
bd Sd Lt Mt Ht rS HC CH oH (36), (38), (43), (47), (50), (37), (39), (42),
(46), (49), (51)CC rC
* De waarde tussen haakjes geeft het nootnummer aan.
32n 32nF 16t 16tF, (tweeëndertigste noot), , (zestiende noot triool),
16n 16nF 8t 8tF 8n 8nF, (zestiende noot), , (achtste noot triool), ,
(achtste noot), , (kwartnoot triool), , (gepunteerde 4t 4tF d8n d8nF
achtste noot), , (kwartnoot)4n 4nF
* Wanneer oUt.C oUt.A TrG of is ingesteld op
* Geldige noten worden gecreëerd door de klok, gespecieerd met
CLOCK SOURCE.
* Wanneer bij de aanduiding geen “F” volgt op de noot, wordt de trigger
alleen uitgestuurd tussen START en STOP.
* Wanneer bij de aanduiding een “F” volgt op de noot, wordt de trigger
altijd uitgestuurd.
trG.G Trigger Note: GATE
trG.A Trigger Note: AUX
(1–3) *1
LFo.C LFO Waveform: CV Specieert de LFO-golfvorm.
trI SAw (TRI - driehoek), (SAW - zaagtand), – (SQUARE - Sq 5 Sq 1
vierkant 50%–10%), (Sample and Hold), (alleen CV)SMPL SMP2
* Wanneer oUt.C oUt.A LFo of is ingesteld op
LFo.A LFO Waveform: AUX
(1–3) *1
LFo.b LFO Waveform: Bend
Specieert de LFO-golfvorm.
trI SAw (TRI - driehoek), (SAW - zaagtand), – (SQUARE - Sq 5 Sq 1
vierkant 50%–10%), (Sample and Hold) SMPL
* Wanneer de [BEND]-schakelaar is ingesteld op LFO
L-C.C LFO Control: CV Selecteer de parameter die wordt uitgestuurd door elke aansluiting.
oFF bnd vEL AFt (OFF), (Bend), (Velocity (snelheid)), (After Touch),
CC.1 CC.31 CC.64 CC.95– , – (CC#1–31, 64–95)
* Wanneer die op OFF (uit) staat, wordt LFO altijd uitgestuurd.
L-C.A LFO Control: AUX
(1–3) *1
L-C.b LFO Control: Bend
L-d.C LFO Depth: CV
-100 0 100– – Specieer de LFO-diepte die wordt uitgestuurd door
elke aansluiting.
L-d.A LFO Depth: AUX
(1–3) *1
L-d.b LFO Depth: Bend
Parameter Waarde Uitleg
L-r.C LFO Rate: CV Specieer de LFO-rate (snelheid) die wordt uitgestuurd door elke
aansluiting.
0 100 16t 16n– (0–100), (zestiende noot triool), (zestiende noot),
8t 8n 4t 4n (achtste noot triool), (achtste noot), (kwartnoot triool),
(kwartnoot), (kwartnoot x 2), (kwartnoot x 4), 4n-2 4n-4 4n-8
(kwartnoot x 8)
L-r.A LFO Rate: AUX (1-3) *1
L-r.b LFO Rate: Bend
L-t.C LFO Key Trigger : CV Specieert of de LFO wordt gereset naar het begin van de golfvorm
wanneer een note-on-signaal wordt ontvangen.
oFF: wordt niet gereset
on: wordt gereset
L-t.A LFO Key Trigger : AUX
(1–3) *1
L-t.b LFO Key Trigger : Bend
SHFL Shue Mode 16 8 (16e noot-posities minder strak spelen), (8e noot-posities minder
strak spelen)
BPM Max Int Tempo
20 300–
Specieert de maximale/minimale tempowaarde die
kan worden ingesteld wanneer de CLOCK SOURCE
op INT staat.
* Min kan niet hoger ingesteld worden dan Max.
BPM Min Int Tempo
FIn.C Fine Tune for CV -25 0 25– –
Wijzigt de 0 V van de CV OUT.
* Deze waarde zal enigszins schommelen wanneer
de -waarde wordt gewijzigd.SCAL
SCAL Scale 0 255–
Wijzigt de 5 V van de CV OUT of de AUX OUT.
* Deze waarde zal enigszins schommelen wanneer
de waarden worden gewijzigd.FIn.C
dISP Tempo Display Mode
Selecteert de CLOCK SOURCE waarvan het tempo wordt weergegeven op
het display.
Int ALL (INT), (D-SYNC, MIDI, USB, INT)
* De tempoweergave is niet stabiel voor een andere CLOCK SOURCE dan
Int.
dIAL Tempo Dial Mode
Specieert de werking van de [TEMPO]-regelaar en de [FINE]-regelaar.
* Gebruik de [TEMPO]-regelaar om de linkerzijde van de weergave te
wijzigen en de [FINE]-regelaar om de rechterzijde te wijzigen.
b-F : BPM & FINE
F-b: FINE & BPM
b-P : BPM & PERCENTAGE
MId.1 MIDI Routing : MIDI
OUT 1
Specieert of data verzonden van MIDI IN naar de aansluitingen MIDI OUT1,
CV/GATE, BEND en AUX wordt uitgestuurd.
oFF: wordt niet uitgestuurd.
on: wordt uitgestuurd.
AUto: wordt uitgestuurd wanneer de USB niet is aangesloten;
wordt niet uitgestuurd wanneer de USB wel is aangesloten.
MId.2 MIDI Routing : MIDI
OUT 2
Specieert of data verzonden van MIDI IN naar de connector MIDI OUT2
wordt uitgestuurd.
oFF: wordt niet uitgestuurd.
on: wordt uitgestuurd.
MId.d MIDI Device ID 1 16–Specieert de apparaat-ID voor systeemexclusieve
berichten.
USb.d USB Driver Mode
Selecteert de USB-driver.
GEn Adv (algemeen), (geavanceerd)
* De instelling wordt van kracht wanneer de volgende keer een USB-
verbinding tot stand wordt gebracht.
A-oF Auto O Specieert de instelling voor de automatische uitschakeling.
oFF 240 (UIT), (240 min.)
*1 Stel de [1/2/3]-schakelaar overeenkomstig in alvorens de waarde te wijzigen om elk van de instellingen
van de AUX-aansluitingen (1–3) te wijzigen.
Belangrijkste specicaties Roland SBX-1: SYNC BOX
Stroomtoevoer Netstroomadapter, of verkregen via de USB-poort (USB-busvoeding)
Stroomverbruik 150 mA (bij gebruik van een netstroomadapter)
200 mA (bij gebruik van USB-busvoeding)
Afmetingen 220 (W) x 135 (D) x 52 (H) mm
Gewicht 790 g
Accessoires Gebruikershandleiding, netstroomadapter, infoblad “HET APPARAAT VEILIG GEBRUIKEN”
Opties (apart
verkrijgbaar)
USB-kabel
* Met het oog op productverbetering kunnen de specicaties en/of het voorkomen van dit apparaat worden
gewijzigd zonder voorafgaande kennisgeving.
Paneelbeschrijvingen
Bovenpaneel
1
2
3 4
5
1 DIN SYNC
Schakelt de instelling van het synchronisatiesignaal (SYNC 24, SYNC 48) van de DIN SYNC-connectoren (IN,
OUT 1, OUT 2) om.
2 CV/GATE OUT
Sluit een analoge synthesizer aan op deze aansluitingen.
Aansluiting/controller Uitleg
CV-aansluiting
Controleert de toonhoogte. Stuurt 0–+5 V uit.
Indien de [TRANSPOSE]-schakelaar (transponeren) op L (Laag) wordt gezet, stuurt
die -1–+4 V uit.
Deze aansluiting ondersteunt OCT/V (maar ondersteunt Hz/V niet).
[TRANSPOSE]-schakelaar
Schakelt het toonhoogtebereik om van de MIDI-noten die worden ingevoerd.
Relatief ten opzichte van M (Mid), kunt u ±2 octaven L (Laag) of H (Hoog)
speciëren.
GATE-aansluiting
Controleert noot-aan/uit.
Stuurt +5 V uit bij gebruik van stroom van de USB-bus, of +9 V bij gebruik van de
netstroomadapter.
[POLARITY]-schakelaar Schakelt de polariteit van de spanning om ( ).
BEND-aansluiting Stuurt ±1 V uit.
[WHOLE/OCT/LFO]-
schakelaar
Selecteert de instelling voor de BEND-aansluiting.
WHOLE (volledig):
Stelt het aanpassingsbereik van de pitch bend in op ±1 volledige toon.
OCT: Stelt het aanpassingsbereik van de pitch bend in op ±1 octaaf.
LFO: Stuurt een LFO uit binnen een maximaal bereik van ±1 V.
AUX-aansluiting
Stuurt het CV uit (controlevoltage: 0–+5 V), gespecieerd door de AUX-parameters
(1–3).
De AUX-parameters (1–3) kunnen apart worden aangepast.
[1/2/3]-schakelaar Kies de instelling van de AUX-aansluiting uit AUX 1–3.
3 CLOCK SOURCE
Hier kunt u omschakelen tussen de klokbronnen.
Controller Uitleg
CLOCK SOURCE-indicator Geeft de huidig geselecteerde klokbron aan (D-SYNC, MIDI, USB, INT (INTERN)).
Die knippert synchroon met het klokinterval (timing van een kwartnoot).
CLOCK SOURCE-knop De master-klokbron wordt omgeschakeld telkens u op de knop drukt.
4 TEMPO/SYNC
Hier kunt u het tempo wijzigen en synchronisatie-instellingen maken.
Controller Uitleg
Display
Wanneer de CLOCK SOURCE op INT (INTERN) staat, geeft dit het tempo aan.
Wanneer iets anders dan INT (INTERN) geselecteerd is, geeft dit “ ” weer.----
Wanneer u instellingen wijzigt, geeft dit de parameternaam of -waarde weer.
[TEMPO]-regelaar Wijzigt het tempo ( – ).20.0 300.0
Gebruik de [FINE]-regelaar om de waarde van het tempo na de komma aan te passen.
[FINE]-regelaar
[SYNC]-knop
Druk op de [SYNC]-knop wanneer de synchronisatie verloren is.
De gesynchroniseerde weergave zal stoppen terwijl u de knop ingedrukt houdt en
hervatten op de volgende beat wanneer u die loslaat.
[SHUFFLE]-knop
Specieert shue. De led knippert terwijl dit wordt gespecieerd.
Om de hoeveelheid shue aan te passen, drukt u op de [SHUFFLE]-knop en draait
u aan de [TEMPO]-regelaar ( – – ). De instelling wordt voltooid wanneer u -50 0 50
nogmaals op de [SHUFFLE]-knop drukt.
De led brandt wanneer de waarde niet gelijk is aan .0
* Shue is niet geactiveerd wanneer de waarde is.0
[TAP]-knop Wanneer de CLOCK SOURCE op INT (INTERN) staat, kunt u het tempo speciëren
door in het gewenste interval (tap-tempo) op de [TAP]-knop te drukken.
5 PLAY/STOP
Start/stopt de gesynchroniseerde weergave (wanneer de CLOCK SOURCE op INT (INTERN) staat).
Controller Uitleg
[ ]-knopqStopt de gesynchroniseerde weergave.
[ ]-knopr
Wanneer u op de [ ]-knop drukt, licht de led op en begint de r
gesynchroniseerde weergave.
Wanneer u nogmaals op de [ ]-knop drukt, knippert de led en stopt de r
gesynchroniseerde weergave.
Wanneer u dan weer op de [ ]-knop drukt, licht de led op en hervat de r
gesynchroniseerde weergave vanaf de plaats waar deze stopte.
Achter
D C B A E
A Het apparaat inschakelen ([POWER]-schakelaar)
Controller Uitleg
[POWER]-schakelaar Dit schakelt het apparaat in en uit.
* Zorg ervoor dat u, nadat u alle correcte aansluitingen hebt gemaakt, eerst het master-apparaat inschakelt
en dan pas de slave-apparaten (of de versterker).
Wanneer u de apparaten in de verkeerde volgorde inschakelt, riskeert u defecten of schade aan de
apparatuur. Schakel bij het uitschakelen van de apparaten eerst de slave-apparaten (of de versterker) uit en
dan pas het master-apparaat.
* Dit apparaat is uitgerust met een beveiligingscircuit. Het duurt even (een paar seconden) voordat het
apparaat normaal functioneert nadat het is ingeschakeld.
* Met de fabrieksinstellingen wordt het apparaat automatisch uitgeschakeld 240 minuten nadat u
bent gestopt met de weergave van muziek of het bedienen van het apparaat.
Wanneer u niet wilt dat het apparaat automatisch uitschakelt, wijzig dan de instelling “ (Auto O )” in A-oF
“ (O)” zoals beschreven in “De parameters wijzigen”oFF
OPMERKING
• Instellingen die u nog aan het wijzigen bent, gaan verloren wanneer de stroom wordt uitgeschakeld.
Wanneer u instellingen wilt bewaren, moet u ze eerst opslaan.
• Druk nogmaals op de power-schakelaar om het apparaat weer in te schakelen.
B
Aansluiting Uitleg
DC IN-aansluiting Sluit de meegeleverde netstroomadapter hier aan. Gebruik alleen de meegeleverde
netstroomadapter.
USB ( )-poortO
Gebruik een in de handel verkrijgbare USB-kabel om deze poort met uw computer
te verbinden.
Hierdoor kunt u USB MIDI-gegevens verzenden/ontvangen. Het is normaal gezien
niet nodig om een driver te installeren.
Wanneer u meerdere apparaten aansluit op uw computer, moet u de USB-
drivermodus ( ) instellen op geavanceerd ( ) en de USB-driver installeren.USb.d Adv
Download de USB-driver van de Roland-website. Raadpleeg het bestand Readme.
htm dat is inbegrepen in de download voor meer informatie.
& http://www.roland.com/support/
Bij een USB-verbinding worden de signalen van de DIN SYNC IN-connector en de
MIDI IN-connector naar de computer gestuurd.
“Signaalstroom wanneer er een computer is aangesloten”.&
C MIDI-connectoren
Sluit MIDI-apparaten aan op deze connectoren.
Connector Uitleg
MIDI IN-connector Verstuurt signalen naar de DIN SYNC OUT 1/2-aansluitingen, CV/GATE-aansluitingen,
BEND-aansluiting, AUX-aansluiting en de MIDI OUT 1/2-connectoren.
MIDI OUT 1-connector
CLOCK en START/STOP volgen de CLOCK SOURCE-instelling van de SBX-1.
Verstuurt de uitvoeringsdata die werden ontvangen via USB en de MIDI IN-
connector.
MIDI OUT 2-connector
CLOCK en START/STOP volgen de CLOCK SOURCE-instelling van de SBX-1.
Alleen de CLOCK en START/STOP-signalen worden verzonden van de USB.
Uitvoeringsdata van de MIDI IN-connector worden altijd verzonden.
D DIN SYNC-aansluitingen
Sluit op deze aansluitingen een apparaat aan dat DIN SYNC ondersteunt.
Aansluiting Uitleg
DIN SYNC IN-aansluiting Deze aansluiting ontvangt Start, Stop, Clock (klok) en Continue Start,
afhankelijk van de instelling van de DIN SYNC-schakelaar.
DIN SYNC OUT 1-aansluiting Deze aansluitingen verzenden Start, Stop, Clock (klok) en Continue Start,
afhankelijk van de instelling van de DIN SYNC-schakelaar.
DIN SYNC OUT 2-aansluiting
Over de signalen van de DIN SYNC-aansluitingen
* Die zullen niet werken tenzij u MIDI-kabels gebruikt die DIN SYNC ondersteunen.
Pin Uitleg
Pin 1 Start/Stop
Pin 2 AARDING
Pin 3 Clock (klok)
Pin 4 geen
Pin 5 (*) Continue Start
* De werking van Continue Start zal verschillen afhankelijk van het apparaat dat is aangesloten. Raadpleeg
de gebruikershandleiding van het aangesloten apparaat.
E Beveiligingsslot ( )N
&http://www.kensington.com/
P
P
Pin 2
Pinconguratie van het apparaat
De fabrieksinstellingen herstellen (Factory Reset)
Hier leest u hoe u de SBX-1 kunt herstellen naar de fabrieksinstellingen.
1. Schakel de stroom in terwijl u de [SHUFFLE]-knop ingedrukt houdt.
Het display geeft “ ” weer en de [ ]-knop knippert.rSt r
Schakel de stroom uit wanneer u beslist de herstelling van de fabrieksinstellingen te annuleren.
2. Druk op de [ ]-knop om de herstelling van de fabrieksinstellingen uit te voeren.r
3. Schakel de stroom van de SBX-1 uit wanneer het display “ ” weergeeft, en schakel de stroom COMP
vervolgens terug in.
Aansluitvoorbeeld
TR-808 SBX-1 TB-3
DIN SYNC MIDI
* Die zullen niet werken tenzij u MIDI-kabels gebruikt die DIN SYNC ondersteunen.
DIN SYNC
OUTPUT D-SYNC IN MIDI OUT 1 MIDI IN
DIN SYNC Master
AUX
D-SYNC OUT 1
EXT CLK IN
SYNC INPUT
TR-8 SBX-1
SH-101
TB-303
MIDI
DIN SYNC
TRIGGER
MIDI OUT MIDI IN
MIDI Master
CV/GATE OUT
CV/GATE OUT
CV/GATE IN
CV/GATE IN
PC/Mac
SH-101SBX-1
SBX-1 SH-101
USB
CV/GATE
CV/GATE
USB
USB Master
* Zet het volume altijd op nul en schakel alle apparaten uit voordat u aansluitingen maakt om
defecten of storingen aan de apparatuur te voorkomen.
SBX-1 TR-808 TB-3
DIN SYNC
MIDI
D-SYNC OUT
MIDI OUT
SYNC
INPUT
MIDI IN
SBX-1 Master
Signaalstroom wanneer er een computer is aangesloten
SBX-1
PC/Mac
MIDI IN
DIN SYNC IN
CV/GATE OUT
DIN OUT 1/2
MIDI OUT 1
MIDI OUT 2

Produkt Specifikationer

Mærke: Roland
Kategori: Ikke kategoriseret
Model: SBX-1

Har du brug for hjælp?

Hvis du har brug for hjælp til Roland SBX-1 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Roland Manualer

Roland

Roland M-1000 Manual

12 Oktober 2024
Roland

Roland Fantom FA-76 Manual

11 Oktober 2024
Roland

Roland KD-200 Manual

7 Oktober 2024
Roland

Roland RD-88 EX Manual

25 September 2024
Roland

Roland RD-2000 EX Manual

25 September 2024
Roland

Roland KT-10 Manual

22 September 2024
Roland

Roland VH-14D Manual

19 September 2024
Roland

Roland CB-R09S Manual

16 September 2024
Roland

Roland UA-100 Manual

12 September 2024
Roland

Roland GP609 Manual

9 September 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Kramer

Kramer VP-8X8 Manual

25 November 2024
Kramer

Kramer PT-2C Manual

25 November 2024
Lazer

Lazer Bob+ Manual

25 November 2024
Dometic

Dometic DPS 80 Manual

25 November 2024
Kramer

Kramer 102MX Manual

25 November 2024
Kramer

Kramer FC-18 Manual

25 November 2024
Kramer

Kramer DSP-62-UC Manual

25 November 2024
Kramer

Kramer KC-BRAINware-25 Manual

25 November 2024
Kramer

Kramer KC-BRAINware-50 Manual

25 November 2024
Tiger

Tiger SKF-H101 Manual

25 November 2024
