EKSPANDER WEJŚĆ

ZONE EXPANDER

LINIENERWEITERUNGSMODUL

МОДУЛЬ РАСШИРЕНИЯ ЗОН

РОЗШИРЮВАЧ ЗОН

MODULE D’EXTENSION DE ZONES

ZONE UITBREIDING

ESPANSIONE DI INGRESSI

MÓDULO DE AMPLACIÓN DE ZONAS

ZÓNOVÝ EXPANDÉR

EXPANDÉR VSTUPOV

ΕΠΕΚΤΑΣΗ ΖΩΝΩΝ

ZÓNABŐVÍTŐ

Ekspander INT-E umożliwia rozbudowę systemu o 8 programowalnych wejść

przewodowych. Ekspander współpracuje z centralami alarmowymi INTEGRA,

INTEGRA Plus, VERSA i CA 64.

WŁAŚCIWOŚCI

• 8 programowalnych wejść przewodowych:

– obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych,

– obsługa konguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy

z centralami INTEGRA Plus),

– programowanie wartości rezystorów parametrycznych.

• Dodatkowe wejście sabotażowe typu NC.

• Możliwość integracji z dedykowanym zasilaczem (praca w trybie ekspandera

z zasilaczem).

• Możliwość podłączenia do magistrali RS-485 (aktualizacja oprogramowania

za pośrednictwem magistrali).

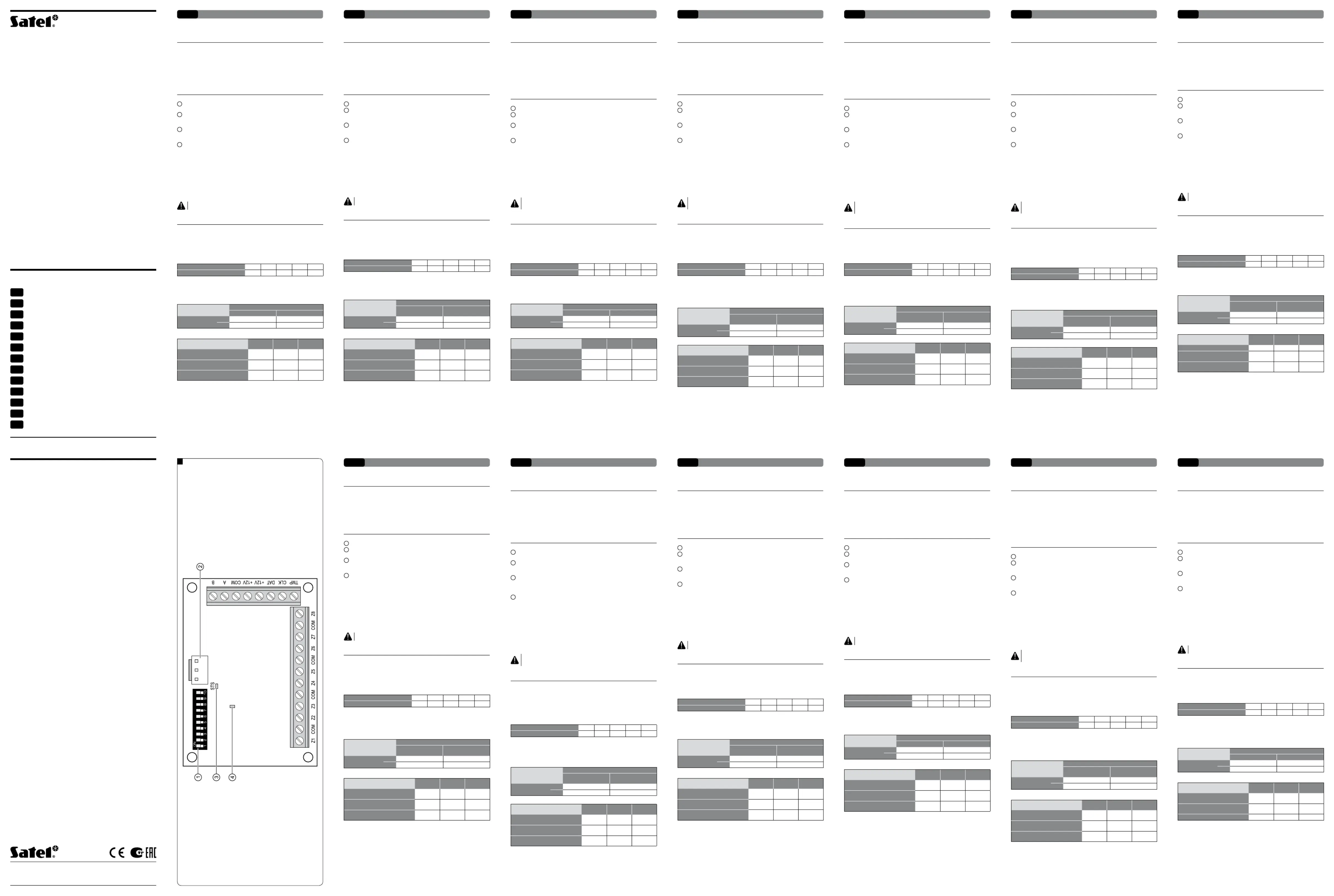

PŁYTKA ELEKTRONIKI

Objaśnienia do rysunku 1:

1 zespół mikroprzełączników typu DIP-switch (patrz: MIKROPRZEŁĄCZNIKI TYPU

DIP-SWITCH).

złącze umożliwiające podłączenie dedykowanego zasilacza (np. APS-412). Jeżeli do

złącza podłączony jest zasilacz, ekspander zostanie zidentykowany jako ekspander

z zasilaczem.

3 dioda STS informująca o stanie zasilacza podłączonego do złącza:

– świeci – zasilacz działa poprawnie,

– miga – zasilacz zgłasza awarię.

4 dioda informująca o stanie komunikacji z centralą alarmową:

– świeci – brak komunikacji z centralą alarmową,

– miga – komunikacja z centralą alarmową działa poprawnie.

Opis zacisków:

Z1...Z8 - wejścia.

COM - masa.

TMP - wejście sabotażowe (NC) – jeżeli nie jest wykorzystywane, powinno

być zwarte do masy.

CLK - zegar (magistrala komunikacyjna).

DAT - dane (magistrala komunikacyjna).

+12V - wejście / wyjście zasilania +12 V DC.

Nie wolno podłączać zasilania do zacisków, jeśli do złącza na płytce

elektroniki podłączony jest dedykowany zasilacz.

A, B - magistrala RS-485.

MIKROPRZEŁĄCZNIKI TYPU DIP-SWITCH

Przełączniki 1-5 służą do ustawienia adresu. Każdemu przełącznikowi przypisana

jest wartość liczbowa. W pozycji OFF jest to 0. Wartości liczbowe przypisane do

poszczególnych przełączników w pozycji ON prezentuje tabela 1. Suma wartości

liczbowych przypisanych do przełączników 1-5 to adres ustawiony w module. Musi

on być inny, niż w pozostałych modułach podłączonych do magistrali komunikacyjnej

centrali alarmowej. W przypadku współpracy z centralą VERSA, musi być ustawiony

adres z zakresu od 12 (0Ch) do 14 (0Eh).

TABELA 1.

Numer przełącznika 12345

Wartość liczbowa* 1 2 4 8 16

Przełącznik 10 umożliwia określenie, jak ekspander zostanie zidentykowany przez

centralę (patrz: tabela 2). Jeżeli do złącza na płytce elektroniki podłączony jest dedykowany

zasilacz, urządzenie zostanie zidentykowane jako ekspander z zasilaczem. Różnice

funkcjonalne wynikające z identykacji ekspandera prezentuje tabela 3.

TABELA 2.

Identykacja ekspander

bez zasilacza z zasilaczem

Pozycja

przełącznika

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABELA 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

obsługa czujek roletowych

i wibracyjnych

 

–

obsługa konguracji 3EOL

(INTEGRA Plus)



– –

programowanie wartości

rezystorów parametrycznych

 

–

Uwagi:

• Ekspander jest identykowany jako INT-E / INT-EPS przez centrale

INTEGRA / INTEGRA Plus z oprogramowaniem 1.12 lub nowszym.

• Przełącznik 10 należy ustawić w pozycji ON, jeżeli ekspander

jest podłączony do centrali:

–CA-64;

–INTEGRA z oprogramowaniem od wersji 1.00 do wersji 1.04 (włącznie).

Jeśli przełącznik będzie ustawiony w pozycji OFF, centrala nie zidentykuje

ekspandera.

Az INT-E bővítő a rendszer 8 programozható vezetékes zónával történő

bővítését teszi lehetővé. A bővítő INTEGRA, INTEGRA Plus, VERSA és CA-64

vezérlőpanelekhez alkalmazható.

TULAJDONSÁGOK

• 8 programozható vezetékes zóna:

– NO és NC,valamint redőny- és rezgésérzékelők használatának támogatása;

– Szimpla EOL, dupla EOL és háromszoros EOL beállítás használatának

támogatása (háromszoros EOL használata csak INTEGRA Plus

vezérlőpanelekkel);

– Programozható vonalvégi lezáróellenállás érték.

• Kiegészítő NC típusú szabotázs bemenet.

• Dedikált tápegységhez csatlakoztatható (működés „bővítő tápegységgel”

módban).

• RS-485 busz (buszon keresztüli rmware frissítés).

ÁRAMKÖRI LAP

1. ábra magyarázata:

1 DIP-kapcsolók (lásd: DIP-KAPCSOLÓK).

2 dedikált tápegység csatlakozója (pl. APS-412). Amennyiben a bővítőhöz tápegység

került csatlakoztatásra, akkor a bővítő „bővítő tápegységgel”-ként fog azonosításra

kerülni.

3 csatlakoztatott tápegység állapotát jelző STS LED:

– BE – normálisan működő tápegység,

– villogás – tápegység hibát jelez.

4 vezérlőpanellel történő kommunikációt jelző LED:

– BE – nincs kommunikáció a vezérlőpanellal,

– villogás – adatcsere a központtal.

Csatlakozók leírása:

Z1...Z8 - zónák.

COM - közös föld.

TMP - szabotázs bemenet NC (amennyiben nem csatlakoztat

szabotázskapcsolót, zárja rövidre a közös földhöz).

CLK - órajel (kommunikációs busz).

DAT - adat (kommunikációs busz).

+12V - +12 V DC tápfeszültség be- / kimenet.

Ne kössön tápegységet a csatlakozókra, p1-ha a dedikált tápegység az

áramköri laphoz van csatlakoztatva.

A, B - RS-485 busz.

DIP-KAPCSOLÓK

Az 1 – 5 –ig DIP-kapcsolók szolgálnak a cím beállítására. Az egyes kapcsolók kikapcsolt

állapotához kijelölt érték 0. A kapcsolók bekapcsolt állapotához kijelölt értéket az 1. táblázat

tartalmazza. Az 1-5- kapcsolókhoz kijelölt értékek összege jelenti a modul beállított

címét. A beállított címnek a vezérlőpanel kommunikációs buszához csatlakoztatott

többi modul címétől eltérőnek kell lennie. Amennyiben a modul VERSA vezérlőpanelhoz

kerül csatlakoztatásra, akkor a címet a12 (0Ch) - 14 (0Eh) tartományban kell beállítani.

TÁBLÁZAT 1.

DIP-kapcsoló száma 12345

Számérték 1 2 4 8 16

A 10. DIP-kapcsoló teszi lehetővé a modul vezérlőpanel általi azonosítási módjának

kiválasztását (lásd 2. táblázat). Ha a modul áramköri lapjának csatlakozójához

csatlakoztatásra került a dedikált tápegység, akkor a bővítő „bővítő tápegységgel”-

ként fog azonosításra kerülni. Az azonosításból adódó funkcionális különbségek a 3.

táblázatban találhatóak.

TÁBLÁZAT 2.

Eszköz azonosítása

Bővítő tápegység nélkül Bővítő tápegységgel

DIP-kapcsoló

pozíciója

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TÁBLÁZAT 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

Redőny- / rezgésérzékelő

használatának támogatása

 

–

Hármas EOL beállítás támogatása

(INTEGRA Plus)



– –

EOL ellenállás érték programozása

 

–

Megjegyzések:

• A bővítő 1.12 vagy újabb INTEGRA / INTEGRA Plus vezérlőpanelek által INT-E /

INT-EPS –ként kerül azonosításra.

• A 10. DIP-kapcsolót az alábbi vezérlőpanelekhez történő csatlakoztatás esetén

BE állásba kell kapcsolni:

–CA-64;

–INTEGRA vezérlőpanelek 1.00 - 1.04 rmware változattal.

Amennyiben a kapcsoló Ki állásba van kapcsolva, akkor a vezérlőpanel nem

képes a bővítő azonosítására.

Ο επεκτάτης INT-Ε επιτρέπει στο σύστημα να επεκταθεί με επιπλέον 8 προγραμματιζόμενες

ενσύρματες ζώνες. Ο επεκτάτης λειτουργεί με τους πίνακες ελέγχου INTEGRA, INTEGRA Plus,

VERSA και CA-64.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• 8 προγραμματιζόμενες ενσύρματες ζώνες:

– υποστήριξη για ανιχνευτές τύπου ΝΟ και NC, καθώς και ανιχνευτές ρολών

και κραδασμού

– υποστήριξη για μονή EOL, Διπλή EOL και διαμόρφωση τριπλής EOL

(τριπλή EOL όταν λειτουργεί με πίνακες ελέγχου INTEGRA Plus)

– προγραμματισμός της τιμής τερματικής αντίστασης.

• Πρόσθετη είσοδος αντισαμποτάζ τύπου NC.

• Δυνατότητα να ολοκληρωθεί με ειδική μονάδα τροφοδοσίας (σε λειτουργία «επέκτασης με

τροφοδοτικό»).

• Μπορεί να συνδεθεί σε δίαυλο RS-485 (αναβάθμιση υλικολογισμικού

μέσω του διαύλου).

ΗΛΕΚΤΡΟΝΙΚΗ ΠΛΑΚΕΤΑ

Εξηγήσεις για το Σχ.. 1:

σετ μικροδιακοπτών (βλέπε: ΜΙΚΡΟ-ΔΙΑΚΟΠΤΕΣ).

υποδοχή για μια ειδική μονάδα τροφοδοσίας (π.χ. APS-412). Εάν μια παροχή ηλεκτρικού

ρεύματος είναι συνδεδεμένη με τον συνδετήρα, ο επεκτάτης θα προσδιοριστεί ως επεκτάτης

με τροφοδοσία.

Το STS LED υποδεικνύει την κατάσταση της τροφοδοσίας που είναι συνδεδεμένη στην υποδοχή:

– Μόνιμο - το τροφοδοτικό λειτουργεί κανονικά,

– Αναβοσβήνει - το τροφοδοτικό αναφέρει πρόβλημα.

LED υποδεικνύει την κατάσταση της επικοινωνίας με τον πίνακα ελέγχου:

– Μόνιμο - καμία επικοινωνία με τον πίνακα ελέγχου,

– αναβοσβήνει - επικοινωνία με τον πίνακα ελέγχου OK.

Περιγραφή τερματικών:

Z1...Z8 - ζώνες.

COM - κοινός (γείωση).

TMP - Είσοδος αντισαμποτάζ τάμπερ (NC) – αν δεν χρησιμοποιηθεί,

θα πρέπει να βραχυκυκλωθεί με τον κοινό.

CLK - CLOCK – χρονισμός (δίαυλου επικοινωνίας).

DAT - DATA – Δεδομένα (δίαυλου επικοινωνίας).

+12V - είσοδος / έξοδος τάσης +12 V DC.

Μην συνδέετε τροφοδοσία στους ακροδέκτες, εάν η ειδική μονάδα

τροφοδοσίας είναι συνδεδεμένη στην υποδοχή της ηλεκτρονικής

πλακέτας.

A, B - Δίαυλος RS-485.

ΜΙΚΡΟ-ΔΙΑΚΟΠΤΕΣ

Οι μικροδιακόπτες 1-5 χρησιμοποιούνται για τη ρύθμιση της διεύθυνσης. Μια αριθμητική τιμή

αποδίδεται σε κάθε διακόπτη. Στη θέση OFF, η τιμή είναι 0. Οι αριθμητικές τιμές που ανατίθενται

για κάθε διακόπτη στη θέση ΟΝ φαίνονται στον Πίνακα 1. Το άθροισμα των αριθμητικών τιμών

που αποδίδονται στα διακόπτες 1-5 είναι η διεύθυνση που θα έχει η μονάδα. Η διεύθυνση πρέπει

να είναι διαφορετική από ότι οι υπόλοιπες μονάδες που συνδέονται με τον δίαυλο επικοινωνίας

του πίνακα ελέγχου. Εάν η μονάδα χρησιμοποιείται σε συνδυασμό με τον πίνακα ελέγχου VERSA,

μια διεύθυνση από το φάσμα 12 (0Ch) έως 14 πρέπει να ρυθμιστεί (0EH) .

ΠIΝΑΚΑΣ 1.

Αριθμός μικροδιακόπτη 12345

Αριθμητική αξία 1 2 4 8 16

Ο μικροδιακόπτης 10 σας επιτρέπει να ορίσετε τον τρόπο που θα πρέπει να αναγνωριστεί ο

επεκτάτης από τον πίνακα ελέγχου (βλέπε: Πίνακας 2). Εάν η ειδική μονάδα τροφοδοσίας είναι

συνδεδεμένη στην υποδοχή για της ηλεκτρονικής πλακέτας, η συσκευή θα πρέπει να αναγνωριστεί

ως επεκτάτης με τροφοδοτικό. Οι λειτουργικές διαφορές που προκύπτουν από την αναγνώριση

του επεκτάτη παρουσιάζονται στον Πίνακα 3.

ΠIΝΑΚΑΣ 2.

Αναγνώριση της συσκευής

Επεκτάτης άνευ

τροφοδοτικού Επεκτάτης με

τροφοδοτικό

Θέση

μικροδιακόπτη

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

ΠIΝΑΚΑΣ 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

υποστήριξη για ανιχνευτές ρολών /

δόνησης

 

–

υποστήριξη για διαμόρφωση

Τριπλής EOL (INTEGRA Plus)



– –

Προγρ/ματισμός τιμής

τερματικής αντίστασης

 

–

Σημειώσεις:

• Ο επεκτάτης θα προσδιοριστεί ως INT-E / INT-EPS από πίνακες ελέγχου INTEGRA /

INTEGRA Plus με έκδοση υλικολογισμικού1.12 ή νεότερη.

• Ο διακόπτης 10 πρέπει να ρυθμιστεί σε θέση ON, εάν ο επεκτάτης είναι συνδεδεμένος με

τους ακόλουθους πίνακες ελέγχου:

–CA-64;

–INTEGRA με την έκδοση υλικολογισμικού 1,00 - 1,04, αποκλειστικά.

Εάν ο διακόπτης βρίσκεται στη θέση OFF, ο πίνακας ελέγχου δεν θα είναι σε θέση να

αναγνωρίσει τον επεκτάτη.

Expandér INT-E umožňuje rozšírenie systému o 8 programovateľných drôtových

vstupov. Expandér spolupracuje so zabezpečovacími ústredňami INTEGRA,

INTEGRA Plus, VERSA a CA-64.

VLASTNOSTI

• 8 programovateľných drôtových vstupov:

– obsluha detektorov typu NO a NC a detektorov roliet a vibračných detektorov,

– obsluha kongurácie EOL, 2EOL a 3EOL (3EOL v prípade spolupráce

s ústredňami INTEGRA Plus),

– programovanie hodnoty vyvažovacích odporov.

• Dodatočný sabotážny vstup typu NC.

• Možnosť integrácie so zdrojom (činnosť v režime expandéra so zdrojom).

• Možnosť pripojenia na zbernicu RS-485 (aktualizácia rmvéru prostredníctvom

zbernice).

DOSKA ELEKTRONIKY

Vysvetlivky k obrázku 1:

1 prepínače typu DIP-switch (pozri: PREPÍNAČE TYPU DIP-SWITCH).

2 konektor na pripojenie zdroja (napr. APS-412). Ak je na konektor pripojený zdroj,

bude expandér identikovaný ako expandér so zdrojom.

3 LED-ka STS informuje o stave zdroja pripojeného na konektor:

– svieti – zdroj pracuje správne,

– bliká – zdroj hlási poruchu.

4 LED-ka informuje o stave komunikácie so zabezpečovacou ústredňou:

– svieti – bez komunikácie so zabezpečovacou ústredňou,

– bliká – správna komunikácia so zabezpečovacou ústredňou.

Popis svoriek:

Z1...Z8 - vstupy.

COM - zem.

TMP - sabotážny vstup (NC) – ak sa nepoužíva, musí byť spojený

so zemou napájania.

CLK - clock (komunikačná zbernica).

DAT - data (komunikačná zbernica).

+12V - vstup / výstup napájania +12 V DC.

Je zakázané pripájať napájanie na svorky, ak je na konektor

na doske elektroniky pripojený zdroj.

A, B - zbernica RS-485.

PREPÍNAČE TYPU DIP-SWITCH

Prepínače 1-5 slúžia na nastavenie adresy. Každý prepínač má zodpovedajúcu hodnotu.

Na pozícii OFF je to hodnota 0. Hodnoty pridelené jednotlivým prepínačom na pozícii ON

zobrazuje tabuľka 1. Suma hodnôt pridelených prepínačom 1-5 je adresa nastavená na

module. Adresa musí byť iná, ako na ostatných moduloch pripojených na komunikačnú

zbernicu zabezpečovacej ústredne. V prípade spolupráce s ústredňou VERSA, musí

byť nastavená adresa z rozsahu od 12 (0Ch) do 14 (0Eh).

TABUĽKA 1.

Číslo prepínača 12345

Hodnota 1 2 4 8 16

Prepínač 10 umožňuje určiť, ako bude expandér identikovaný ústredňou (pozri:

tabuľka 2). Ak je na konektor na doske elektroniky pripojený zdroj, bude zariadenie

identikované ako expandér so zdrojom. Rozdiely vo funkciách po identikovaní

expandéra zobrazuje tabuľka 3.

TABUĽKA 2.

Identikácia zariadenia

expandér bez zdroja expandér so zdrojom

Pozícia prepínača ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABUĽKA 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

obsluha detektorov roliet

a vibračných detektorov

 

–

obsluha kongurácie 3EOL

(INTEGRA Plus)



– –

programovanie hodnoty

vyvažovacích odporov

 

–

Upozornenia:

• Expandér je identikovaný ako INT-E / INT-EPS ústredňami INTEGRA /

INTEGRA Plus s rmvérom 1.12 alebo novším.

• Prepínač 10 treba nastaviť na pozíciu ON, ak je expandér pripojený na ústredňu:

–CA-64;

–INTEGRA s programovou verziou 1.00 do verzie 1.04 (vrátane).

Ak bude prepínač nastavený na pozíciu OFF, nebude ústredňa expandér

identikovať.

Expandér INT-E umožňuje rozšíření systém o 8 programovatelných drátových

zón. Expandér je určen pro připojení k ústřednám INTEGRA, INTEGRA Plus,

VERSA a CA-64.

VLASTNOSTI

• 8 drátových programovatelných zón:

– podpora pro detektory typu NO a NC, ale také pro roletové a vibrační detektory;

– podpora pro jednoduché EOL, dvojité EOL a trojité EOL zakončení smyčky

(3EOL funguje pouze ve spojení s ústřednami INTEGRA Plus);

– možnost nastavení hodnot vyvažovacích rezistorů.

• Doplňkový vstup typu NC pro tamper.

• Možnost rozšíření o napájecí zdroj příslušného typu (pracovní režim

„expandér se zdrojem napájení“).

• Připojení na sběrnici RS-485 (aktualizace rmware přes sběrnici).

DESKA S ELEKTRONIKOU

Vysvětlivky k obr. 1:

1 sada DIP-přepínačů (viz: DIP-PŘEPÍNAČE).

2 konektor pro připojení příslušného zdroje napájení (např. APS-412). Pokud na ko-

nektor připojíte příslušný zdroj, bude pak expandér načten do systému jako expandér

se zdrojem napájení.

3 STS LED zobrazení stavu připojeného zdroje napájení na konektor:

– svítí – zdroj napájení pracuje normálně,

– bliká – zdroj napájení hlásí poruchu.

4 LED zobrazující stav komunikace se zabezpečovací ústřednou:

– svítí – neprobíhá komunikace se základní deskou,

– bliká – probíhá komunikace se základní deskou.

Popis svorek:

Z1...Z8 - zóny.

COM - společná zem.

TMP - vstup tamperu (NC) – pokud není použit, propojte ji se společnou

zemí.

CLK - hodiny (komunikační sběrnice).

DAT - data (komunikační sběrnice).

+12V - vstup/výstup napájení +12 V DC.

Nepřipojujte na tuto svorku napájení, pokud je připojen příslušný

zdroj napájení ke konektoru na desce s elektronikou.

A, B - sběrnice RS-485.

DIP-PŘEPÍNAČE

Pro nastavení adres slouží DIP přepínače 1-5. Každému přepínači je přiřazena

numerická hodnota. V pozici OFF je hodnota přepínače 0. Numerické hodnoty přiřazené

jednotlivým přepínačům v pozici ON jsou uvedeny v tabulce 1. Adresa modulu je pak

součtem numerických hodnot přepínačů 1-5. Adresa modulu musí být rozdílná od dalších

adres modulů připojených na jednu sběrnici zabezpečovací ústředny. Při připojení

expandéru k ústředně VERSA, musíte nastavit adresy v rozsahu od 12 (0Ch) do 14 (0Eh).

TABULKA 1.

Číslo DIP-přepínače 12345

Numerická hodnota 1 2 4 8 16

DIP-přepínač 10 umožňuje nadenovat, jakým způsobem bude expandér načten do

systému (viz. tabulka 2). Pokud připojíte na konektor modulu příslušný zdroj napájení,

bude zařízení načteno jako expandér se zdrojem. Rozdíly ve funkčních vlastnostech

v závislosti na způsobu načtení, jsou uvedeny v tabulce 3.

TABULKA 2.

Způsob načtení zařízení

Expandér bez zdroje

napájení Expandér se zdrojem

napájení

Pozice

DIP-přepínače

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABULKA 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

podpora roletových a vibračních

detektorů

 

–

podpora trojitého vyvážení smyčky

(3EOL) (INTEGRA Plus)



– –

nastavitelné hodnoty zakončovacích

rezistorů

 

–

Poznámky:

• Expandér bude načten jako INT-E / INT-EPS ústřednou INTEGRA / INTEGRA

Plus s verzí rmware 1.12 nebo novější.

• DIP přepínač číslo 10 musí být přepnut do pozice ON, pokud je expandér připojen

k následujícím ústřednám:

–CA-64;

–INTEGRA s verzí rmware od 1.00 do 1.04, včetně.

Pokud bude tento přepínač v pozici OFF, ústředna nebude schopna

expandér načíst.

El módulo de extensión INT-E posibilita expandir el sistema de alarma

por 8 zonas cableadas programables. El módulo opera con las siguientes

centrales de alarmas: INTEGRA, INTEGRA Plus, VERSA y CA-64.

PROPIEDADES

• 8 zonas cableadas programables:

– soporte de detectores tipo NO y NC y detectores de persianas y de vibración,

– soporte de conguraciones: EOL, 2EOL y 3EOL (3EOL cuando opera con las

centrales de alarma INTEGRA Plus),

– programación de valores de las resistencias de n de línea.

• Entrada de sabotaje adicional tipo NC.

• Capacidad de integrarse con la fuente de alimentación adicional (funcionamiento

en modo “módulo con fuente de alimentación”).

• Capacidad de conectarse con el bus RS-485 (actualización del rmware mediante

el bus).

PLACA ELECTRÓNICA

Leyenda para la gura 1:

conjunto de microinterruptores tipo DIP-switch (ver: MICROINTERRUPTORES TIPO

DIP-SWITCH).

2 conector para conectar una fuente de alimentación adicional (p.ej., APS-412). Si

la fuente de alimentación está conectada con el conector, el módulo de extensión

será identicado como un módulo de extensión con fuente de alimentación.

diodo STS para indicar el estado de la fuente de alimentación conectada con el

conector:

– encendido – la fuente de alimentación funciona correctamente,

– intermitente – la fuente de alimentación informa sobre una avería.

4 diodo para indicar el estado de la comunicación con la central de alarma:

– encendido – no hay comunicación con la central de alarma,

– intermitente – la comunicación con la central de alarma funciona

correctamente.

Descripción de los contactos:

Z1...Z8 - zona.

COM - masa.

TMP -

entrada de sabotaje (NC) – si no se usa, debería conectarse con la masa.

CLK - reloj (bus de comunicación).

DAT - datos (bus de comunicación).

+12V - entrada / salida de alimentación+12 V DC.

Está prohibido conectar la alimentación a los contactos si una

fuente de alimentación dedicada está conectada con el conector de

la placa electrónica.

A, B - bus RS-485.

MICROINTERRUPTORES TIPO DIP-SWITCH

Los interruptores 1-5 sirven para jar la dirección. Cada interruptor tiene asignado

un valor numérico. En posición OFF, el valor es 0. Los valores numéricos asignados

a los interruptores particulares en posición ON están presentados en la tabla 1.

La suma de los valores numéricos asignados a los interruptores 1-5 es dirección jada

en el módulo. La dirección tiene que ser diferente de la dirección jada en los demás

módulos conectados con el bus de comunicación de la central de alarmas. Cuando

el módulo opere con la central de alarma VERSA, tiene que ser jada la dirección

del rango desde 12 (0Ch) hasta 14 (0Eh).

TABLA 1.

Número de DIP-switch 12345

Valor numérico 1 2 4 8 16

El interruptor 10 sirve para denir cómo la central de alarma identicará el módulo

de extensión (ver: tabla 2). Si la fuente de alimentación está conectada con el conector,

el módulo de extensión será identicado como un módulo de extensión con fuente

de alimentación. Las diferencias funcionales derivadas de la identicación del módulo

de extensión están presentadas en la tabla 3.

TABLA 2.

Identicación de dispositivo

módulo sin fuente

de alimentación módulo con fuente

de alimentación

Posición

de DIP-switch

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABLA 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

soporte de detectores

de persianas y vibración

 

–

soporte de conguración 3EOL

(INTEGRA Plus)



– –

programación de valores

de resistencias n de línea

 

–

Observaciones:

• El módulo de extensión será identicado como INT-E / INT-EPS por la central

de alarma INTEGRA / INTEGRA Plus con el rmware en versión 1.12 o posterior.

• Es necesario jar el interruptor 10 en la posición ON, si el módulo de extensión

está conectado con las siguientes centrales de alarma:

–CA-64;

–INTEGRA con el rmware en versión desde 1.00 hasta 1.04, inclusive.

Si el interruptor está en posición OFF, la central no será capaz de identicar el módulo.

L’espansione di ingressi INT-E permette di aggiungere 8 ingressi lari al sistema.

E’ interfacciabile con centrali INTEGRA, INTEGRA Plus, VERSA e CA-64.

CARATTERISTICHE

• 8 zone lari programmabili:

– gestione rilevatori NO e NC, rilevatori a fune per tapparelle e vibrazione;

– gestione delle congurazioni EOL, 2EOL e 3EOL (3EOL funziona

esclusivamente in caso di interfacciamento con INTEGRA Plus);

– programmazione valori delle resistenza di ne linea.

• Ingresso tamper NC aggiuntivo.

• Possibilità di collegamento con alimentatore dedicato opzionale (funzionamento in

modalità “espansione con alimentatore”).

• Collegabile al bus RS-485 (aggiornamento rmware tramite bus).

SCHEDA ELETTRONICA

Legenda della Fig. 1:

1 gruppo di DIP-switch (vedi: DIP-SWITCH).

connettore per alimentatore dedicato (es. APS-412). Se al connettore viene collegato

un alimentatore, l’espansione sarà identicata come espansione con alimentatore.

3 STS LED di indicazione stato dell’alimentatore connesso all’espansione:

– ON – alimentatore funzionante,

– lampeggiante – alimentatore guasto.

4 LED di indicazione stato connessione con la centrale:

– ON – assenza di comunicazione con la centrale,

– lampeggiante – corretta comunicazione con la centrale.

Descrizione dei terminali:

Z1...Z8 - zone.

COM - massa.

TMP - ingresso tamper (NC) – se non usato, deve essere

cortocircuitato a massa.

CLK - clock (bus di comunicazione).

DAT - data (bus di comunicazione).

+12V - ingresso +12 V DC / uscita alimentazione +12 V DC.

Non collegare una fonte di alimentazione ai terminali

se all’espansione è stato collegato l’alimentatore.

A, B - bus RS-485.

DIP-SWITCH

I DIP-switch 1-5 sono usati per l’indirizzamento dell’espansione. Ad ogni interruttore

è assegnato un valore numerico. In posizione OFF, il valore è 0. Il valore numerico

assegnato agli interruttori in posizione ON è visualizzato in Tabella 1. La somma

dei valori numerici assegnati agli interruttori 1-5 corrisponde all’indirizzo del modulo.

L’indirizzo deve essere di󰀨erente da quello di altri moduli connessi sullo stesso bus

di comunicazione. Se il modulo viene usato con la centrale VERSA, deve essere settato

un indirizzo compreso tra 12 (0Ch) e 14 (0Eh).

TABELLA 1.

Numero DIP-switch 12345

Valore numerico 1 2 4 8 16

Il DIP-switch 10 denisce la modalità di identicazione dell’espansione da parte

della centrale (vedi: Tabella 2). Se l’alimentatore dedicato è collegato al connettore

a bordo della scheda elettronica, essa sarà identicata come espansione con alimentatore.

Le di󰀨erenze di funzionamento in base alla modalità di identicazione sono visualizzate

in Tabella 3.

TABELLA 2.

Identicazione del dispositivo

Espansione

senza alimentatore Espansione

con alimentatore

Posizione

DIP-switch

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABELLA 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

gestione rilevatori

tapparella / vibrazione

 

–

gestione congurazione 3EOL

(INTEGRA Plus)



– –

programmazione valori

resistenze di ne linea

 

–

Note:

• L’espansione sarà identicata come INT-E / INT-EPS dalle centrali INTEGRA /

INTEGRA Plus con rmware versione 1.12 o successivo.

• Lo switch 10 deve essere impostato in posizione ON, se l’espansione

è connessa con le seguenti centrali:

–CA-64;

–INTEGRA con versione rmware da 1.00 a 1.04, inclusa.

Se lo switch è in posizione OFF, la centrale non sarà in grado

di identicare l’espansione.

De INT-E is voor uitbreiding van het alarmsysteem met 8 programmeerbare

bedrade zones. De uitbreiding werkt met de INTEGRA, INTEGRA Plus

en VERSA alarmsystemen.

EIGENSCHAPPEN

• 8 programmeerbare bedrade zones:

– ondersteund NO en NC type detectoren, als ook rolluik en tril detectoren;

– ondersteun 1EOL, 2EOL en 3EOL conguratie (3EOL alleen i.c.m. met

INTEGRA Plus alarmsystemen);

– programmering van de end-of-line weerstandswaarden.

• aparte NC type sabotage ingang.

• mogelijkheid om een aparte externe voeding te gebruiken

(werking in de “uitbreiding met voeding” mode).

• aan te sluiten op de RS-485 bus (rmware update via de bus).

ELEKTRONISCHE PRINT

Uitleg voor Fig. 1:

1 DIP-switches (zie: DIP-SWITCHES).

aansluiting voor de speciale voeding (bijv. APS-412). Indien hierop een voeding

aangesloten wordt, dan zal de uitbreiding worden geïdenticeerd als uitbreiding met

voeding.

3 STS LED geeft de status weer van de aangesloten voeding op de connector:

– AAN – voeding werkt normaal,

– Knippert – voeding heeft een storing

4 LED geeft de status weer van de communicatie met het systeem:

– AAN – geen communicatie met het systeem,

– Knippert – communicatie met het systeem is OK.

Beschrijving van de aansluitingen:

Z1...Z8 - zones.

COM - common ground.

TMP - sabotage ingang (NC) – indien deze niet gebruikt wordt dient deze

kortgesloten te worden met de common ground.

CLK - clock (communicatie bus).

DAT - data (communicatie bus).

+12V - +12 V DC voedingsingang / uitgang.

Sluit geen voeding aan op de +12V aansluitingen als een externe

voeding aangesloten is op de print.

A, B - RS-485 bus.

DIP-SWITCHES

De DIP-switches 1-5 worden gebruikt voor het instellen van het adres. Een numeriek

waarde dient aan elke switch te worden toegekend. In de OFF positie is de waarde altijd

0. Numerieke waardes die overeenkomen met de switches welke in de ON positie staan

worden getoond in Tabel 1. Het adres is de som van waarden welke zijn ingesteld met de

switches 1-5. Dit adres dient verschillend te zijn t.o.v. de modules die ook aangesloten zijn

op de uitbreidingsbus. Indien de uitbreiding gebruikt wordt met het VERSA alarmsysteem,

dan kan het bereik van het adres ingesteld worden als 12 (0Ch) tot 14 (0Eh).

TABEL 1.

DIP-switch nummer 12345

Numerieke waarde 1 2 4 8 16

Met DIP-switch 10 bepaalt u hoe de uitbreiding geïdenticeerd zal worden door het

systeem (zie: Tabel 2). Indien een externe voeding aangesloten is, dan zal de module

geïdenticeerd worden als een uitbreiding met voeding. De functionele verschillen na

de identicatie van de uitbreiding worden getoond in Tabel 3.

TABEL 2.

Identicatie van de module

uitbreiding zonder

voeding uitbreiding met voeding

DIP-switch positie ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABEL 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

ondersteund rolluik / trildetectoren

 

–

ondersteund 3 EOL conguratie

(INTEGRA Plus)



– –

programmering van EOL

weerstandswaarden

 

–

Opmerkingen:

• De uitbreiding zal geïdenticeerd worden als een INT-E / INT-EPS door INTEGRA

/ INTEGRA Plus alarmsystemen met rmware versie 1.12 of nieuwer.

• Switch 10 moet in de ON positie staan als de uitbreiding aangesloten wordt

op een INTEGRA met rmware versies van 1.00 tot 1.04.

Indien de switch in de OFF positie ingesteld staat, dan zal het alarmsysteem

de uitbreiding niet kunnen identiceren.

Le module d’extension INT-E permet d’élargir le système par 8 zones

programmables sans l. Le module fonctionne avec les centrales INTEGRA,

INTEGRA Plus, VERSA et CA-64.

CARACTERISTIQUES

• 8 zones programmables laires :

– gestion des détecteurs de type NO et NC ainsi que des détecteurs pour volets

roulants et de vibration,

– gestion de la conguration EOL, 2EOL et 3EOL (3EOL pour le fonctionnement

avec les centrales INTEGRA Plus),

– programmation des valeurs des résistances de n de ligne.

• Zone de sabotage de type NC supplémentaire.

• Possibilité d’intégration avec un bloc d’alimentation dédié (fonctionnement

en mode du module d’extension avec bloc d’alimentation).

• Possibilité de connecter au bus RS-485 (mise à jour du logiciel via le bus).

CARTE ELECTRONIQUE

Légende de la gure 1 :

kit de micro-interrupteurs type DIP-switch (voir : MICRO-INTERRUPTEURS

DIP-SWITCH).

2 connecteur permettant de connecter un bloc d’alimentation dédié (p.ex. APS-412).

Si un bloc d’alimentation dédié est connecté au connecteur, le module d’extension

sera identié comme module d’extension avec bloc d’alimentation.

3 voyant STS informant sur l’état du bloc d’alimentation raccordé au connecteur :

– allumé – le bloc d’alimentation fonctionne correctement,

– clignote – le bloc d’alimentation signale une panne.

4 voyant informant sur la communication avec la centrale :

– allumé – absence de communication avec la centrale,

– clignote – la communication avec la centrale d’alarme fonctionne correctement.

Description des bornes :

Z1...Z8 - zone.

COM - masse.

TMP - sortie anti-sabotage (NC) – si la sortie n’est pas utilisée,

elle doit être court-circuitée à la masse.

CLK - horloge (bus de communication).

DAT - données (bus de communication).

+12V - entrée / sortie d’alimentation +12 V DC.

Ne pas connecter l’alimentation aux bornes, si un bloc

d’alimentation dédié est connecté au connecteur sur

la carte électronique.

A, B - bus RS-485.

MICRO-interrupteurs de type DIP-SWITCH

Les micro-interrupteurs 1-5 sont destinés à régler une adresse. Chaque interrupteur

a une valeur numérique qui lui est assignée. En position OFF, c’est 0. Les valeurs

numériques attribuées à chaque interrupteur en position ON sont présentés dans

le tableau 1. La somme des valeurs numériques assignées aux interrupteurs 1-5 est

l’adresse réglée dans le module. L’adresse doit être di󰀨érente de celles des autres

modules connectés au bus de communication de la centrale d’alarme. Pour la centrale

VERSA, l’adresse doit être réglée de 12 (0Ch) à 14 (0Eh).

TABLEAU 1.

Numéro de l’interrupteur 12345

Valeur numérique 1 2 4 8 16

L’interrupteur 10 permet de déterminer l’identication du module d’extension

par la centrale (voir : tableau 2). Si un bloc d’alimentation dédié est connecté

au connecteur sur la carte électronique, le module d’extension sera identié comme

module d’extension avec bloc d’alimentation. Les di󰀨érences fonctionnelles résultant

de l’identication du module sont présentées dans le tableau 3.

TABLEAU 2.

Identication du module

module d’extension sans

bloc d’alimentation module d’extension avec

bloc d’alimentation

Position

de l’interrupteur

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABLEAU 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

gestion des détecteurs volets roulants

et de vibration

 

–

gestion de la conguration 3EOL

(INTEGRA Plus)



– –

programmation des valeurs

des résistances n de ligne

 

–

Notes :

• Le module d’extension est identié comme INT-E / INT-EPS par les centrales

INTEGRA / INTEGRA Plus en version du logiciel 1.12 ou ultérieure.

• Régler l’interrupteur 10 en position ON, si le module d’extension est connecté

à la centrale :

–CA-64 ;

–INTEGRA avec le logiciel à partir de la version 1.00 jusqu’à la version 1.04 (inclus).

Si l’interrupteur est réglé en position OFF, le module d’extension ne sera

pas identié par la centrale.

Розширювач INT-E дозволяє розширювати систему на 8 програмованих провідних входів

(зон). Розширювач може працювати разом з приймально-контрольним приладом INTEGRA,

INTEGRA Plus, VERSA та CA-64.

ВЛАСТИВОСТІ

• 8 програмованих провідних входів:

– підтримка сповіщувачів типу NO i NC, сповіщувачів руху ролети та сповіщувачів

вібрації,

– підтримка конфігурації: EOL, 2EOL i 3EOL (3EOL у випадку роботи разом

з приладом INTEGRA Plus),

– можливість налаштування значення кінцевих резисторів.

• Додактовий тамперний вхід типу NC.

• Можливість інтеграції з блоком живлення, який призначений для роботи з модулем

(робота у режимі модуля розширення з блоком живлення).

• Можливість під’єднання до шини RS-485 (оновлення мікропрограми модуля

за допомогою шини).

ПЛАТА ЕЛЕКТРОНІКИ

Пояснення до малюнку 1:

DIP-перемикачі (див.: DIP-ПЕРЕМИКАЧІ).

гніздо для під’єднання блоку живлення, який призначений для роботи з модулем

(наприклад APS-412). Якщо до гнізда під’єднано блок живлення, розширювач буде

ідентифікуватися, як розширювач з блоком живлення.

світлодіод STS, який інформує про стан блока живлення, який під’єднано до гнізда:

– світить – блок живлення працює правильно,

– мерехтить – блок живлення повідомляє про аварію.

світлодіод, який інформує про стан зв’язку з приладом:

– світить – відсутність зв’язку з приладом,

– мерехтить – нормальний зв’язок з приладом.

Опис клем:

Z1...Z8 - входи.

COM - маса.

TMP - тамперний вхід (NC) – якщо не використовується, він має бути

замкнутий на масу.

CLK - clock (шина зв’язку).

DAT - data (шина зв’язку).

+12V - вхід / вихід живлення +12 В DC.

Заборонено під’єднувати блок живлення до клем, якщо

до гнізда у платі електроніки вже під’єднано блок живлення,

який є призначений для роботи з модулем.

A, B - шина RS-485.

DIP-ПЕРЕМИКАЧІ

Перемикачі 1-5 призначені для встановлення адреси. Кожному перемикачу призначено

числове значення. У положенні OFF це 0. Числове значення перемикачів у положенні ON

представляє таблиця 1. Сумма числових значень, які призначені перемикачам 1-5, це адреса,

яка встановлюється для модуля. Вона має відрізнятися від адрес, які вже встановлені

в інших модулях розширення, що під’єднано до шини зв’язку приладу. У випадку роботи

разом з приладом VERSA обов’язково має бути встановлена адреса від 12 (0Ch) до 14 (0Eh).

ТАБЛИЦЯ 1.

Номер перемикача 12345

Число 1 2 4 8 16

Перемикач 10 дозволяє визначити, яким чином прилад буде ідентифікувати модуль (див.:

таблиця 2). Якщо до гнізда на платі електроніки під’єднаний блок живлення, який призначений

для роботи з модулем, пристрій буде ідентификуватися, як модуль розширювання з блоком

живлення. Функціональні відмінності, що пов’язані з ідентифікацією модуля розширювання,

представляє таблиця 3.

ТАБЛИЦЯ 2.

Ідентифікація пристрою

розширювач

без блоку живлення розширювач

з блоком живлення

Положення

перемикача

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

ТАБЛИЦЯ 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

підтримка сповіщувачів руху ролет

та сповіщувачів вібрації

 

–

підтримка конфігурації 3EOL

(INTEGRA Plus)



– –

налаштування значення

кінцевих резисторів

 

–

Увага:

• Розширювач ідентифікується, як INT-E / INT-EPS приладом INTEGRA / INTEGRA

Plus з мікропрограмою версії 1.12 або новішою.

• Перемикач 10 слід встановити у положення ON, якщо розширювач під’єднано

до приладу:

–CA-64;

–INTEGRA з мікропрограмою від версії 1.00 до версії 1.04 (включно).

На малюнку 2 представлено приклади встановлення DIP-перемикачів (адреса 14

(0Eh), це одна з адрес, які необхідні для роботи з приладами серії VERSA).

Модуль расширения INT-E позволяет расширить систему на 8 программируемых проводных

зон. Модуль работает совместно с приемно-контрольными приборами INTEGRA,

INTEGRA Plus, VERSA и CA 64.

СВОЙСТВА

• 8 программируемых проводных зон:

– поддержка извещателей с нормально разомкнутыми (NO) и нормально замкнутыми

(NC) контактами, а также извещателей движения рольставни и вибрационных,

– поддержка шлейфов: EOL, 2EOL и 3EOL (3EOL в случае работы с прибором

INTEGRA Plus),

– программируемая величина оконечных резисторов.

• Дополнительный тамперный вход типа NC.

• Возможность интеграции со специально предназначенным для этой цели блоком

питания (работа в режиме модуля расширения с блоком питания).

• Возможность подключения к шине RS-485 (обновление микропрограммы через шину).

ПЕЧАТНАЯ ПЛАТА

Пояснения к рисунку 1:

DIP-переключатели (см.: DIP-ПЕРЕКЛЮЧАТЕЛИ).

разъем для подключения блока питания, предназначенного для работы с модулем

(напр. APS-412). Если к разъему подключен блок питания, модуль расширения будет

идентифицирован как модуль расширения с блоком питания.

светодиод STS, индицирующий состояние блока питания, подключенного к разъему:

– горит – работа блока питания в норме,

– мигает – неисправность блока питания.

светодиод, индицирующий состояние связи с приемно-контрольным прибором:

– горит – нет связи с прибором,

– мигает – связь с прибором ОК.

Описание клемм:

Z1...Z8 - зоны.

COM - масса (0 В).

TMP - тамперный вход (NC) – если не используется, должен быть

замкнут на массу.

CLK - clock. (шина связи).

DAT - data (шина связи).

+12V - вход / выход питания +12 В DC (постоянного тока).

Нельзя подключать блок питания к клеммам, если к разъему

на печатной плате модуля расширения подключен блок питания,

предназначенный для работы с модулем.

A, B - шина RS-485.

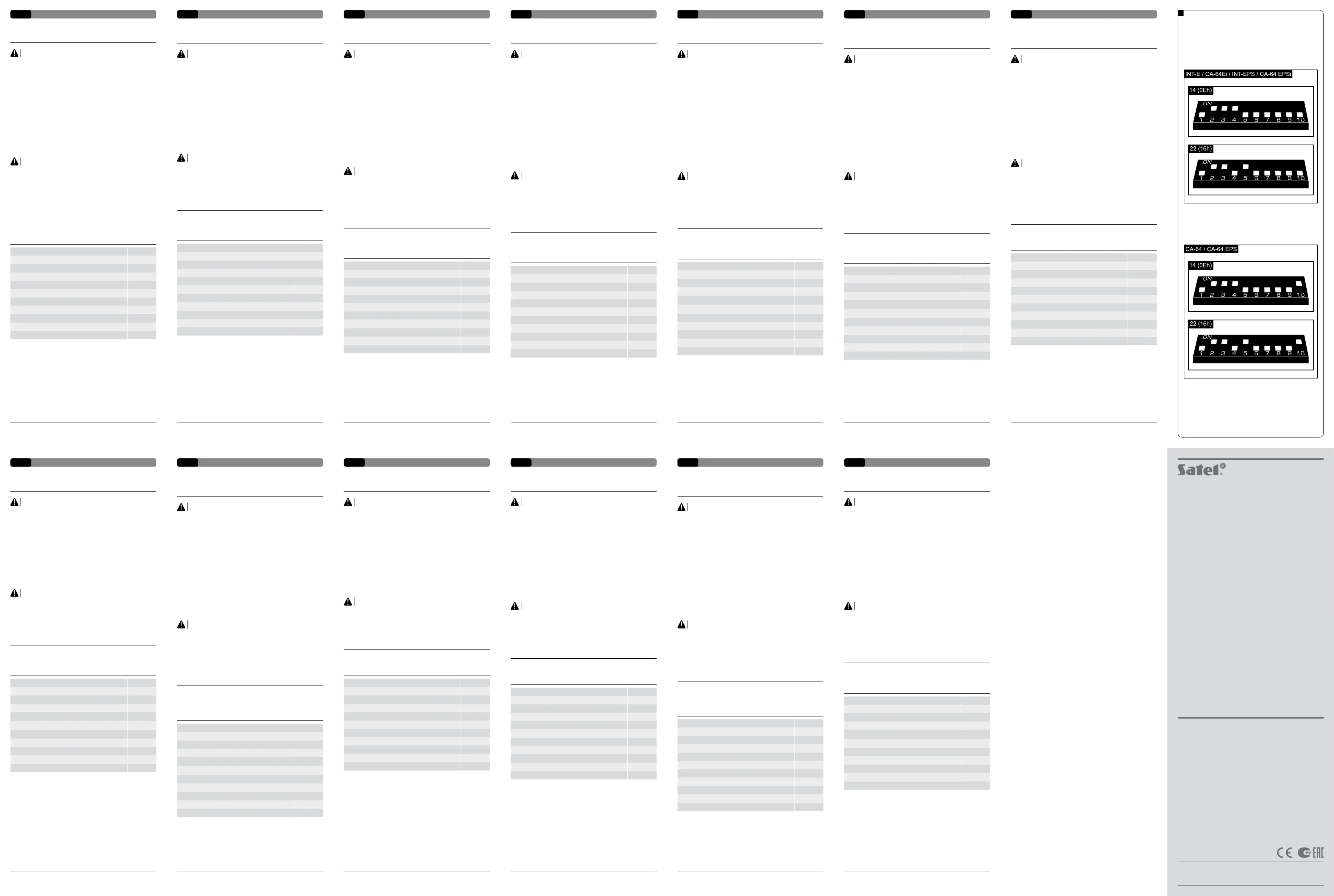

DIP-ПЕРЕКЛЮЧАТЕЛИ

Переключатели 1-5 предназначены для установки адреса. Каждому переключателю

назначено числовое значение. В положении OFF – это 0. Числовые значения, назначенные

отдельным переключателям в положении ON, представлены в таблице 1. Сумма назначенных

переключателям 1-5 числовых значений – это адрес, установленный в модуле. Он должен

отличаться от адресов, установленных в остальных модулях, подключенных к шине связи

прибора. В случае работы с приемно-контрольным прибором VERSA в модуле должен быть

установлен адрес от 12 (0Ch) до 14 (0Eh).

ТАБЛИЦА 1.

Номер переключателя 12345

Числовое значение 1 2 4 8 16

Переключатель 10 позволяет определить, как приемно-контрольный прибор идентифицирует

модуль расширения (см.: таблицу 2). Если к разъему на плате подключен блок питания,

предназначенный для работы с модулем, то устройство будет идентифицировано как модуль

расширения с блоком питания. Функциональные отличия, связанные с идентификацией

модуля расширения, представлены в таблице 3.

ТАБЛИЦА 2.

Идентификация устройства

модуль расширения

без блока питания модуль расширения

с блоком питания

Положение пере-

ключателя

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

ТАБЛИЦА 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

поддержка извещателей движения

рольставни и вибрационных

 

–

поддержка шлейфов 3EOL

(INTEGRA Plus)



– –

программируемая величина

оконечных резисторов

 

–

Примечания:

• Модуль расширения идентифицируется приборами INTEGRA / INTEGRA Plus

с микропрограммой 1.12 или более поздней как INT-E / INT-EPS.

• Переключатель 10 следует установить в положение ON, если модуль расширения

подключен к прибору:

–CA-64;

–INTEGRA с микропрограммой версий от 1.00 до 1.04.

Если переключатель установлен в положение OFF, то прибор

не идентифицирует модуль.

Das INT-E Linienerweiterungsmodul ermöglicht die Systemerweiterung

um 8 programmierbare verdrahtete Linien. Das Modul ist mit den Alarmzentralen

INTEGRA, INTEGRA Plus, VERSA und CA-64 kompatibel.

EIGENSCHAFTEN

• 8 programmierbare verdrahtete Linien:

– Bedienung der Melder Typ NO und NC sowie Rollladen- und

Erschütterungsmelder,

– Betrieb in den Kongurationen EOL, 2EOL und 3EOL (3EOL nur beim Betrieb

mit den INTEGRA Plus Zentralen),

– programmierbarer Wert der Abschlusswiderstände.

• Zusätzlicher Sabotageeingang Typ NC.

• Möglichkeit der Integration mit dem speziellen Netzteil

(Betrieb als Erweiterungsmodul mit Netzteil).

• Möglicher Anschluss an den RS485-Bus (Aktualisierung der Firmware

über den Bus).

ELEKTRONIKPLATINE

Erläuterung zur Abbildung 1:

1 Gruppe der DIP-Schalter (siehe: DIP-SCHALTER).

Anschluss des Netzteiles (z.B. APS-412). Ist das Netzteil angeschlossen, dann wird

das Modul als Erweiterungsmodul mit Netzteil identiziert.

3 STS-Diode zur Zustandsanzeige des angeschlossenen Netzteiles:

– leuchtet – das Netzteil funktioniert richtig,

– blinkt – das Netzteil meldet eine Störung.

4 Diode zur Anzeige der Kommunikation mit der Alarmzentrale:

– leuchtet – keine Kommunikation mit der Alarmzentrale,

– blinkt – die Kommunikation mit der Alarmzentrale ist wieder OK.

Klemmenbeschreibung:

Z1...Z8 - Meldelinien.

COM - Masse.

TMP - Sabotageeingang (NC) – wenn nicht benutzt, soll mit der Masse

kurzgeschlossen werden.

CLK - Uhr (Datenbus).

DAT - Daten (Datenbus).

+12V - +12 V DC Stromversorgungseingang / -ausgang.

Wenn an die Schnittstelle auf der Elektronikplatine das Netzteil

angeschlossen ist, dann schließen Sie keine Stromversorgung

an die Klemmen an.

A, B - RS485-Bus.

DIP-SCHALTER

Die Schalter 1-5 dienen zur Einstellung der Adresse. Jedem Schalter ist ein Zahlenwert

zugewiesen. In der Position OFF beträgt der Wert 0. Die Zahlenwerte, die den auf

ON eingestellten Schaltern zugewiesen sind, zeigt die Tabelle 1. Die Gesamtsumme

der Zahlenwerte, die den Schaltern 1-5 zugewiesen sind, ist mit der im Modul eingestellten

Adresse gleich. Die Adresse muss anders sein, als in anderen an den Datenbus

der Alarmzentrale angeschlossenen Modulen. Beim Betrieb mit der VERSA-Alarmzentrale

muss eine Adresse aus dem Bereich von 12 (0Ch) bis 14 (0Eh) eingestellt sein.

TABELLE 1.

Nummer des Schalters 12345

Zahlenwert 1 2 4 8 16

Mit dem Schalter 10 können Sie bestimmen, wie das Erweiterungsmodul von der

Zentrale identiziert wird (siehe: Tabelle 2). Ist an die Schnittstelle auf der Elektronikplatine

das Netzteil angeschlossen, dann wird das Gerät als Erweiterungsmodul mit Netzteil

identiziert. Unterschiede in der Funktionalität der Erweiterungsmodule zeigt die Tabelle 3.

TABELLE 2.

Identizierung des Gerätes

Modul ohne Netzteil Modul mit Netzteil

Position

des Schalters

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABELLE 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

Unterstützung der Rollladen-

und Erschütterungsmelder

 

–

Bedienung der Konguration 3EOL

(INTEGRA Plus)



– –

Einstellung

des Abschlusswiderstandwertes

 

–

Achtung:

• Bei der Verwendung der Zentralen INTEGRA / INTEGRA Plus mit der Firmware

1.12 oder höher wird das Modul als INT-E / INT-EPS identiziert.

• Stellen Sie den Schalter 10 auf ON ein, wenn das Erweiterungsmodul

an eine der folgenden Zentralen angeschlossen ist:

–CA-64;

–INTEGRA mit der Firmware ab der Version 1.00 bis 1.04.

Wenn der Schalter auf OFF eingestellt ist, die Zentrale wird das Modul nicht

identizieren.

The INT-E expander enables the system to be expanded by 8 programmable

wired zones. The expander works with INTEGRA, INTEGRA Plus, VERSA

and CA-64 control panels.

FEATURES

• 8 programmable hardwired zones:

– support for NO and NC type detectors, as well as roller shutter

and vibration detectors;

– support for Single EOL, Double EOL and Triple EOL conguration

(Triple EOL when working with INTEGRA Plus control panels);

– programming end-of-line resistor values.

• NC type tamper input.

• Capable of being integrated with dedicated power supply unit

(operation in „expander with power supply” mode).

• Connectable to RS-485 bus (rmware update through the bus).

ELECTRONICS BOARD

Explanations to Fig. 1:

1 DIP-switches (see: DIP-SWITCHES).

connector for a dedicated power supply unit (e.g. APS-412). If a power supply is con-

nected to the connector, the expander will be identied as an expander with power

supply.

3 STS LED indicating the status of power supply connected to the connector:

– ON – power supply is working normally,

– blinking – power supply is reporting a trouble.

4 LED indicating the status of communication with the control panel:

– ON – no communication with the control panel,

– blinking – communication with the control panel OK.

Description of terminals:

Z1...Z8 - zones.

COM - common ground.

TMP - tamper input (NC) – if not used, it should be shorted

to the common ground.

CLK - clock (communication bus).

DAT - data (communication bus).

+12V - +12 V DC power input / output.

Do not connect power to the terminals, if the dedicated power

supply unit is connected to the connector on electronics board.

A, B - RS-485 bus.

DIP-SWITCHES

The DIP-switches 1-5 are used for address setting. A numerical value is assigned to

each switch. In OFF position, the value is 0. Numerical values assigned to individual

switches in ON position are shown in Table 1. The sum of numerical values assigned to

switches 1-5 means the address set on the module. The address must be di󰀨erent from

that on the other modules connected to the communication bus of the control panel.

If the module is used in conjunction with the VERSA control panel, an address from the

12 (0Ch) to 14 (0Eh) range must be set.

TABLE 1.

DIP-switch number 12345

Numerical value 1 2 4 8 16

The DIP-switch 10 allows you to dene how the expander will be identied by the control

panel (see: Table 2). If the dedicated power supply unit is connected to the connector on

electronics board, the device will be identied as expander with power supply. Functional

di󰀨erences resulting from identication of the expander are presented in Table 3.

TABLE 2.

Identication of device

expander

w/o power supply expander

with power supply

DIP-switch

position

ON CA-64 E CA-64 EPS

OFF INT-E / CA-64 Ei INT-EPS / CA-64 EPSi

TABLE 3.

INT-E

INT-EPS CA-64 Ei

CA-64 EPSi CA-64 E

CA-64 EPS

support for roller shutter / vibration

detectors

 

–

support for Triple EOL conguration

(INTEGRA Plus)



– –

programming end-of-line

resistor values

 

–

Notes:

• The expander will be identied as INT-E / INT-EPS by INTEGRA / INTEGRA Plus

control panels with rmware version 1.12 or newer.

• The switch 10 must be set in ON position, if the expander is connected

to the following control panels:

–CA-64;

–INTEGRA with rmware version from 1.00 to 1.04, inclusive.

If the switch is set in OFF position, the control panel will not be able

to identify the expander.

SATEL sp. z o.o.

ul. Budowlanych 66; 80-298 Gdansk, POLAND

tel. +48 58 320 94 00; www.satel.eu

INT-E

int-e_int 02/18

HUGRSKCZESIT

NLFRUARUDEEN

Produkt Specifikationer

Mærke:	Satel
Kategori:	Detektor
Model:	INT-E

Har du brug for hjælp?

Hvis du har brug for hjælp til Satel INT-E stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Detektor Satel Manualer

19 August 2024

19 August 2024

18 August 2024

17 August 2024

Satel INT-KWRL2 Manual

17 August 2024

Satel ETHM-1 Plus Manual

17 August 2024

Satel INT-E Manual

17 August 2024

Detektor Manualer

Nyeste Detektor Manualer

PCE Instruments PCE-MPC 30 Manual

16 Oktober 2024

PCE Instruments PCE-RCM 12 Manual

16 Oktober 2024

Amprobe ULD-400-T Manual

30 September 2024

Hager EE809 Manual

21 September 2024

DSC RM-2 Manual

13 September 2024

K40 Platinum200 Expert Manual

11 September 2024

K40 Platinum360 Expert Manual

11 September 2024

K40 RL200di Manual

11 September 2024

K40 Platinum100 Manual

11 September 2024

Noyafa NF-820 Manual

6 September 2024
