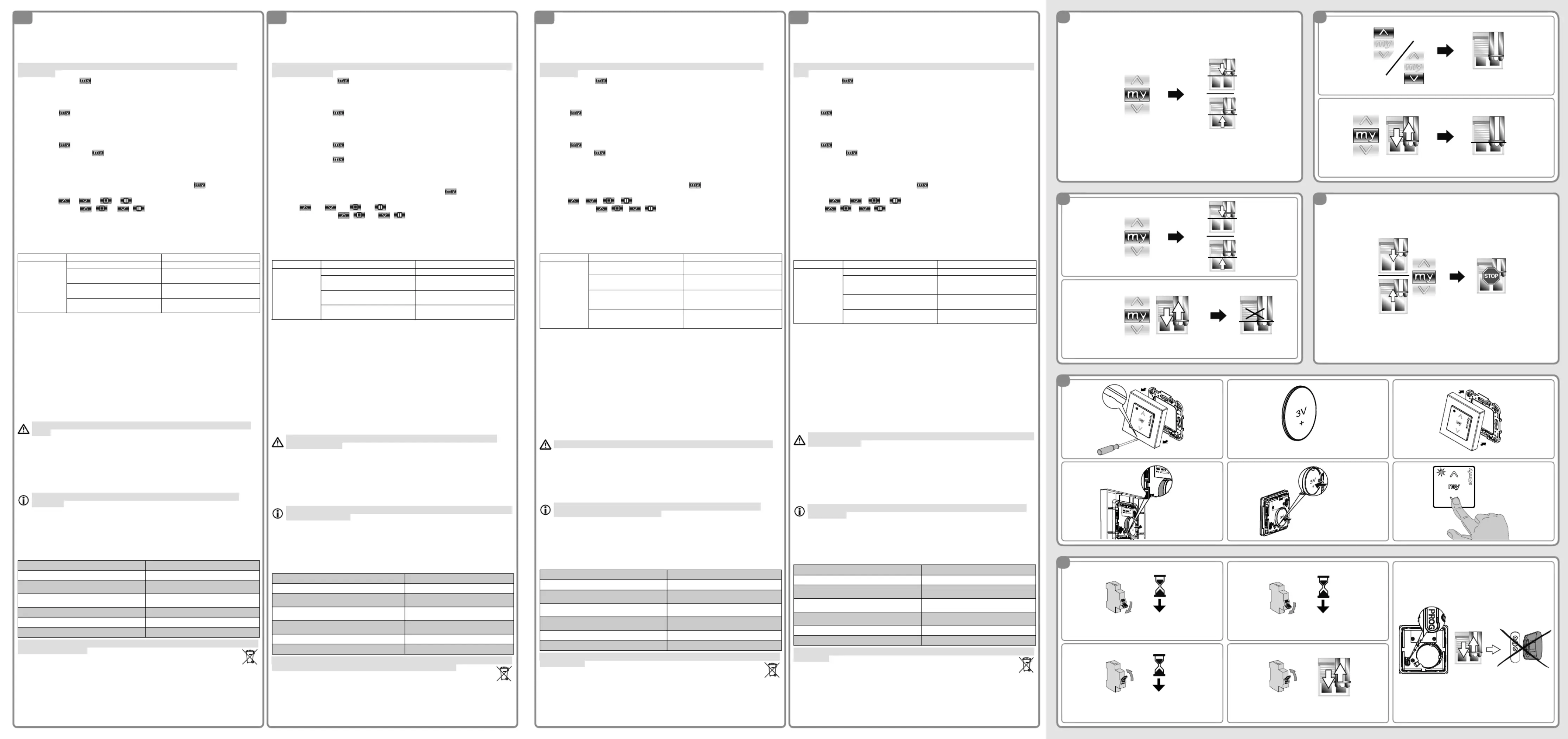

Side 1/3
FR - Par la présente Somfy déclare que le produit est
conforme aux exigences essentielles et aux autres
dispositions pertinentes de la directive 1999/5/CE.
Une déclaration de conformité est mise à disposition à
l’adresse internet www.somfy.com/ce.
DE - Hiermit erklärt Somfy, dass sich dieses Produkt in
Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinie
1999/5/EG be ndet. Eine Konformitätserklärung ist unter
der Internetadresse www.somfy.com/ce verfügbar.
IT - Somfy dichiara che il dispositivo è conforme ai
requisiti essenziali e alle altre disposizioni pertinenti della
Direttiva 1999/5/CE. La dichiarazione di conformità è
disponibile all’indirizzo Internet www.somfy.com/ce.
NL - Bij deze verklaart Somfy dat het product voldoet aan
de essentiële eisen en aan de andere beschikkingen van
richtlijn 1999/5/CE. Een conformiteits-verklaring staat ter
beschikking op de website www.somfy.com/ce.
Somfy worldwide
Argentina: Somfy
Argentina
Tel: +55 11 (0) 4737-3700
Australia: Somfy PTY LTD
Tel: +61 (2) 8845 7200
Austria: Somfy GesmbH
Tel: +43 (0) 662 62 53 08 - 0
Belgium: Somfy Belux
Tel: +32 (0) 2 712 07 70
Brasil: Somfy Brasil Ltda
Tel/fax: +55 11 3695 3585
Canada: Somfy ULC
Tel: +1 (0) 905 564 6446
China: Somfy China
Co. Ltd
Tel: +8621 (0) 6280 9660
Croatia: Somfy
Predstavništvo
Tel: +385 (0) 51 502 640
Cyprus: Somfy Middle East
Tel: +357(0) 25 34 55 40
Czech Republic: Somfy,
spol. s r.o.
Tel: (+420) 267 913 076-8
Denmark: Somfy Nordic
Danmark
Tel: +45 65 32 57 93
Export: Somfy Export
Tel: + 33 4 50 96 70 76
Tel: + 33 4 50 96 75 53
Finland: Somfy Nordic AB
Finland
Tel: +358 (0)9 57 130 230
France : Somfy France
Tel. : +33 (0) 820 374 374
Germany: Somfy GmbH
Tel: +49 (0) 7472 930 0
Greece: Somfy Hellas S.A.
Tel: +30 210 6146768
Hong Kong: Somfy Co. Ltd
Tel: +852 (0) 2523 6339
Hungary : Somfy Kft
Tel: +36 1814 5120
India: Somfy India PVT Ltd
Tel : +(91) 11 4165 9176
Indonesia: Somfy Jakarta
Representative Of ce
Tel: +(62) 21 719 3620
Iran: Somfy Iran
Tel: +98-217-7951036
Italy: Somfy Italia s.r.l
Tel: +39-024847181
Japan: Somfy KK
Tel: +81 (0)45 481 6800
Jordan: Somfy Jordan
Tel: +962-6-5821615
Kingdom of Saudi Arabia:
Somfy Saoudi
Riyadh :
Tel/Fax: +966 1 47 23 020
Jeddah :
Tel: +966 2 69 83 353
Kuwait: Somfy Kuwait
Tel/Fax: +965 4348906
Lebanon:
Tel: +961 (0) 1 391 224
Malaisia: Somfy Malaisia:
Tel: +60 (0) 3 228 74743
Mexico: Somfy Mexico SA
Tel: 52 (55) 4777 7770
Morocco: Somfy Maroc
Tel: +212-22443500
Netherlands: Somfy BV
Tel: +31 (0) 23 55 44 900
Norway: Somfy Nordic
Norge
Tel: +47 41 57 66 39
Poland: Somfy Sp z o.o.
Tel: +48 (22) 50 95 300
Portugal: Somfy Portugal
Tel. +351 229 396 840
Romania: Somfy SRL
Tel.: +40 - (0)368 - 444 081
Russia: Somfy LLC.
Tel: +7 495 781 47 72
Serbia: Somfy Predstavništvo
Tel: 00381 (0)25 841 510
Singapore: Somfy PTE Ltd
Tel: +65 (0) 6383 3855
Slovak republic: Somfy,
spol. s r.o.
Tel: +421 337 718 638
Tel: +421 905 455 259
South Korea: Somfy JOO
Tel: +82 (0) 2594 4331
Spain: Somfy Espana SA
Tel: +34 (0) 934 800 900
Sweden: Somfy Nordic AB
Tel: +46 (0) 40 16 59 00
Switzerland: Somfy A.G.
Tel: +41 (0) 44 838 40 30
Syria: Somfy Syria
Tel: +963-9-55580700
Taïwan: Somfy
Development and Taiwan
Branch
Tel: +886 (0) 2 8509 8934
Thailand: Bangkok
Regional Of ce
Tel: +66 (0) 2714 3170
Tunisia: Somfy Tunisia
Tel: +216-98303603
Turkey: Somfy TurkeyMah.
Tel: +90 (0) 216 651 30 15
United Arab Emirates:
Somfy Gulf
Tel: +971 (0) 4 88 32 808
United Kingdom: Somfy
Limited
Tel: +44 (0) 113 391 3030
United States: Somfy
Systems
Tel: +1 (0) 609 395 1300
A
C
The images are not contractually binding. - PATENTS AND DESIGN PATENTS PENDING FOR SOME COUNTRIES (e.g. : US) - 1/2
1. Introduction
Le Smoove 1 est un point de
commande mural radio sans l qui permet
de piloter des applications utilisant la
technologie radio io-homecontrol®,
telles que les stores, les volets roulants,
les lumières, les fenêtres de toit, etc.
Le Smoove 1 peut être associé avec des
cadres et des enjoliveurs intermédiaires
répondant à la norme DIN 49075.
io-homecontrol® repose sur une technologie avancée, sécurisée et sans-fil, facile à
installer. Les produits io-homecontrol
® communiquent entre eux pour offrir plus de
confort, de sécurité et d’économies d’énergie.
www.io-homecontrol.com
2. Sécurité
2.1. Sécurité et responsabilité
Avant d’installer et d’utiliser ce produit, lire
attentivement cette notice.
Ce produit Somfy doit être installé par
un professionnel de la motorisation et de
l’automatisation de l’habitat auquel cette
notice est destinée. L’installateur doit
par ailleurs, se conformer aux normes et
à la législation en vigueur dans le pays
d’installation, et informer ses clients des
conditions d’utilisation et de maintenance
du produit.
Toute utilisation hors du domaine
d’application dé ni par Somfy est interdite.
Elle entraînerait, comme tout irrespect
des instructions  gurant dans cette notice,
l’exclusion de la responsabilité et de la
garantie Somfy.
Avant toute installation, véri er la
compatibilité de ce produit avec les
équipements et accessoires associés.
2.2. Consignes spéci ques de sécurité
Pour ne pas endommager le Smoove 1 :
Éviter les chocs !
1) Éviter les chutes !2)
Ne pas faire de projection de liquides ni 3) l’immerger.
Ne pas utiliser de produits abrasifs ni de
4) solvants pour le nettoyer.
3. Contenu

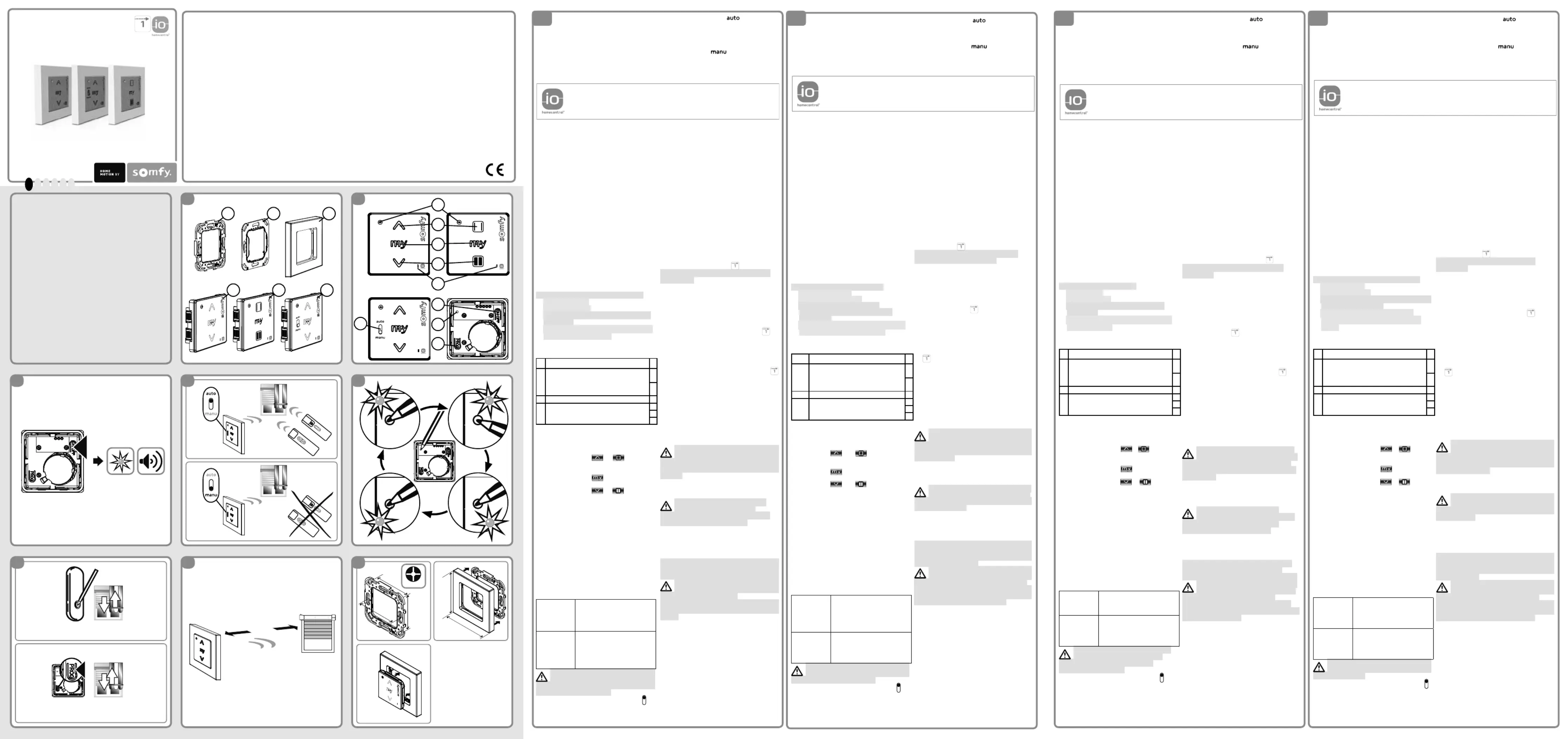

Figure A $
Q. Désignation
1
Plaque de  xation pour Smoove 1 io,
Smoove 1 O/C io et Smoove 1 A/M io
ou Plaque de  xation pour Smoove 1 IN
io et Smoove 1 A/M IN io
A
B
1Cadre Somfy (optionnel) C
1
Module Smoove 1 io
ou Smoove 1 O/C io
ou Smoove 1 A/M io
D
E
F
4. Mise en service
4.1. Le Smoove 1 en détails
Figure B $
Touche sensitive a) ou (monter,
allumer, ouvrir, orienter et augmenter
l’éclairage ou le chauffage).
Touche sensitive b) (stopper, aller en
position favorite).
Touche sensitive c) ou
(descendre, éteindre, fermer, orienter et
diminuer l’éclairage ou le chauffage).
Voyant témoin d’appui sur les touches et d)
boutons du module.
Voyant “Pile faible”.e)
Sélecteur A/Mf) Bouton On/Off.g)
Sélecteur de modeh)
Bouton PROG.i)
4.2 Bouton ON/OFF
Figure C $
Le bouton ON/OFF permet d’activer ou
de désactiver le clavier sensitif selon le
descriptif ci-après, cependant le bouton
prog. reste actif :
ON =
Activation du
clavier
Appuyer sur le bouton
jusqu’à la n des bips : le
voyant témoin s’allume  p1-xe :
- les touches sensitives sont
actives
OFF =
Désactivation
du clavier
Appuyer sur le bouton
jusqu’à la n des bips et
du clignotement du voyant
témoin :
- les touches sensitives sont
inactives
Pour éviter une consommation inutile
de la batterie, il est recommandé de
remettre le module en OFF tant que celui-ci
n’est pas installé sur le mur.
4.3 Sélecteur A/M (Smoove 1 A/M io)
Figure D $
Mode Automatique1) ( ) :
L’application répond à toutes les
points de commandes (commandes
générales, horloges...) avec lesquels il
est programmé.
Mode Manuel
2) ( ) :
L’application répond uniquement
au Smoove 1. Les autres points de
commandes (commandes générale,
horloges...) sont désactivées.
4.4 Sélecteur de mode
Figure E $
Le sélecteur de mode permet de choisir
un mode de pilotage en fonction de
l’application commandée.
Appuyer une fois, le numéro s’allume.
1)
Appuyer une nouvelle fois, le mode 2)
bascule vers le numéro supérieur.
Mode 1 :
- Pour piloter les volets roulants,
les fenêtres, les portes de garage, les
portails,
Mode 2 :
- Pour piloter les lumières et le
chauffage,
Mode 3 :
- Pour piloter les stores vénitiens
et les volets roulants à lames orientables,
Mode 4 :
- Pour piloter des stores vénitiens
ayant une vitesse lente et une vitesse
rapide.
4.5. Enregistrer le Smoove 1 dans
une application non équipée de point
de commande local io
Se référer à la notice du moteur io ou du
récepteur io.
4.6. Ajout/Suppression d’un Smoove 1
Figure F $
La procédure à suivre pour l’ajout ou la
suppression d’un point de commande io est
identique.
Pour ajouter ou supprimer un Smoove 1,
utiliser le point de commande local io
déjà associé à l’application.
Si nécessaire activer le module Smoove 1
voir chapitre « Bouton ON/OFF »
Placer l’application en position médiane.
Faire un appui long sur le bouton PROG
1)
du point de commande local Somfy io
déjà associé, jusqu’au va-et-vient de
l’application : le moteur io ou récepteur
io est en mode programmation
pendant 2 min.
Faire un appui bref sur le bouton
2) PROG (i) du Smoove 1: l’application
effectue un va-et-vient : le Smoove 1
est enregistré ou supprimé.
5. Installation
Figure G $
L’utilisation d’appareils radios (par
exemple un casque radio Hi-Fi) utilisant
la même fréquence peut engendrer des
interférences et réduire les performances du
produit.
Le bâtiment dans lequel le produit est
- utilisé peut réduire la portée radio.
La portée radio est de 15 m.
Ne jamais installer le Smoove 1 à
proximité ou sur des surfaces
métalliques ni avec un cadre métallique,
ceci peut réduire la portée radio.
Contrôler la portée radio avant de  xer le
Smoove 1 io.
Ce produit doit être installé sur une paroi
et Somfy recommande que cette surface
soit plane.
Laisser le module dans la plaque de xation ou
dans le cadre lors des différentes phases de
programmation pour faciliter les manipulations.
Ne pas poser le module sur sa face
avant (côté touches) pour éviter tout
envoi d’ordres involontaires.
Le fonctionnement est garanti uniquement
avec un touché tactile propre et sec (pas de
gants).
5.1 Installation du point de
commande Smoove 1
Figure H $
Fixer la plaque de  xation à l’aide de vis 1)
(Somfy recommande l’utilisation de vis
de 3 mm de diamètre à tête fraisé).
Placer le cadre Somfy sur la plaque de
2) xation.
Clipper le module sur l’ensemble (Cadre
3)
+ plaque de  xation).
FR
1. Einleitung
Der Smoove 1 ist ein drahtloser
Funkwandsender, mit dem Sie Anwendungen
ansteuern können, die mit der Funktechnik
io-homecontrol® ausgestattet sind, wie z. B.
Jalousien, Rollläden, Lampen, Dachfenster usw.
Der Smoove 1 kann zusammen mit Rahmen
und Adaptern verwendet werden, die der
DIN-Norm 49075 entsprechen.
io-homecontrol
®
bietet eine fortschrittliche und sichere Radio-Funktechnologie, die einfach
zu installieren ist. io-homecontrol
®
gekennzeichnete Produkte kommunizieren miteinander,
wodurch Komfort, Sicherheit und Energieeinsparungen sichergestellt werden.
www.io-homecontrol.com
2. Sicherheitshinweise
2.1. Sicherheit und Gewährleistung
Lesen Sie bitte vor der Installation und
Verwendung dieses Produkts diese
Gebrauchsanleitung sorgfältig durch.
Dieses Somfy-Produkt muss von einer
fachlich quali zierten Person für Antriebe und
Automatisierungen im Haustechnikbereich
installiert werden, für die diese Anleitung bestimmt
ist. Außerdem muss die fachlich quali zierte
Person die gültigen Normen und Vorschriften des
Landes befolgen, in dem das Produkt installiert
wird, und ihre Kunden über die Betriebs- und
Wartungsbedingungen des Produkts informieren.
Jede Verwendung, die nicht dem von Somfy
bestimmten Anwendungsbereich entspricht, gilt
als nicht bestimmungsgemäß. Im Falle einer
nicht bestimmungsgemäßen Verwendung,
wie auch bei Nichtbefolgung der Hinweise
in dieser Anleitung, entfällt die Haftung und
Gewährleistungsp icht von Somfy.
Prüfen Sie vor der Montage die Kompatibilität
dieses Produkts mit den vorhandenen
Ausrüstungs- und Zubehörteilen.
2.2. Spezi sche Sicherheitshinweise
Vermeidung von Schäden am Produkt:
Vermeiden Sie Stöße.
1)
Lassen Sie es nicht fallen.
2)
Tauchen Sie das Produkt nicht in
3)
Flüssigkeiten und schützen Sie es vor
Spritzwasser.
Verwenden Sie zur Reinigung des Produkts
4)
keine Scheuer- oder Lösungsmittel.
3. Lieferumfang
Abb. A $
Anz. Beschreibung
1
Befestigungsplatte für Smoove 1 io,
Smoove 1 O/C io und Smoove 1 A/M io
oder Befestigungsplatte für Smoove 1
IN io und Smoove 1 A/M IN io
A
B
1Somfy-Rahmen (optional) C
1
Modul Smoove 1 io
oder Modul Smoove 1 O/C io
oder Modul Smoove 1 A/M io
D
E
F
4. Inbetriebnahme
4.1. Smoove 1 im Detail
Abb. B $
Sensortaste a) oder (auf-/einfahren,
einschalten, öffnen, neigen und Intensität
erhöhen).
Sensortaste b) (stoppen, in die
Lieblingsposition fahren).
Sensortaste c) oder (ab-/ausfahren,
ausschalten, schließen, neigen und Intensität
verringern).
Statusanzeige LED, die die Aktivierung der d)
Tasten des Moduls anzeigt.
Statusanzeige LED „Batteriespannung e)
niedrig“.
A/M-Wahlschalterf) ON/OFF-Tasteg) MODE-Wahlschalterh)
PROG-Tastei)
4.2 ON/OFF-Taste
Abb. C $
Mit der ON/OFF-Taste aktivieren und deaktivieren
Sie das Sensortastenfeld wie nachstehend
beschrieben. Die PROG-Taste bleibt immer
aktiv:
ON =
Tastenfeld
aktivieren
Halten Sie die ON/OFF-Taste
gedrückt, bis das akustische
Signal ausgeht: Die
Statusanzeige LED leuchtet
konstant:
- die Sensortasten sind aktiv
OFF =
Tastenfeld
deaktivieren
Halten Sie die ON/OFF-Taste
gedrückt, bis das akustische
Signal ausgeht und die
Statusanzeige LED blinkt:
- die Sensortasten sind inaktiv
Um Batteriespannung zu sparen, emp ehlt
es sich, das Modul auszuschalten (OFF),
bis es an der Wand angebracht ist.
4.3 A/M-Wahlschalter (Smoove 1 A/M io)
Abb. D $
Automatik-Betrieb
1)
( ):
Die Anwendung reagiert auf alle
Bedieneinheiten (Sender, Zeitschaltuhren
usw.), für die sie eingelernt wurde.
Manueller Betrieb
2)
( ):
Die Anwendung reagiert nur auf den
Smoove 1. Die anderen Bedieneinheiten
(Sender, Zeitschaltuhren usw.) sind
deaktiviert.
4.4
MODE-Wahlschalter
Abb. E $
Mit dem MODE-Wahlschalter können Sie
einen Steuerungsmodus entsprechend der
angesteuerten Anwendung auswählen.
Wenn Sie einmal drücken, leuchtet die
1)
Nummer auf.
Wenn Sie ein weiteres Mal drücken, wechselt
2)
der Modus zur nächst höheren Nummer.
Modus 1:
-
Steuerung von Rollläden, Fenstern,
Garagentoren und anderen Toren.
Modus 2:
-
Steuerung von Beleuchtungen und
Heizungen (Intensität).
Modus 3:
-
Steuerung von Jalousien und
Rollläden mit einstellbaren Lamellen.
Modus 4:
-
Steuerung von Jalousien mit
niedriger und hoher Geschwindigkeit.
4.5. Einlernen des Smoove 1 in eine
Anwendung ohne eingelernten lokalen
io-Funksender
Lesen Sie die Gebrauchsanleitung für den
io-Antrieb oder den io-Empfänger.
4.6. Hinzufügen/Löschen eines Smoove 1
Abb. F $
Die Vorgehensweise für das Hinzufügen und
Löschen eines io-Funksenders ist identisch.
Wenn Sie einen Smoove 1 hinzufügen
oder löschen möchten, verwenden Sie den
lokalen io-Funksender , der bereits in der
Anwendung eingelernt ist.
Bei Bedarf aktivieren Sie das Modul Smoove 1
(siehe Kapitel „ON/OFF-Taste“).
Bringen Sie die Anwendung in eine mittlere
Position.
Halten Sie die PROG-Taste auf dem bereits
1)
eingelernten lokalen Somfy io-Funksender
gedrückt, bis die Anwendung mit einer
kurzen Auf-/Abbewegung bestätigt: Der
io-Antrieb oder io-Empfänger be ndet sich
jetzt für 2 Minuten in Lernbereitschaft.
Drücken Sie kurz die PROG-Taste (i) auf dem
2)
Smoove 1: Die Anwendung bestätigt mit
einer kurzen Auf-/Abbewegung:
Der Smoove 1 ist jetzt eingelernt bzw.
gelöscht.
5. Installation
Abb. G $
Die Verwendung von Funkgeräten (z. B.
Funk-Kopfhörern), die mit derselben
Frequenz betrieben werden, kann zu Störungen
führen und die Leistungen des Produkts
beeinträchtigen.
Die Beschaffenheit des Gebäudes, in dem
-
das Produkt verwendet wird, kann die
Funkreichweite einschränken.
Die Funkreichweite beträgt 15 m.
Installieren Sie den Smoove 1 nicht in der
Nähe von oder auf Metall ächen oder mit
einem Metallrahmen, da dies die Funkreichweite
einschränken könnte.
Überprüfen Sie die Funkreichweite, bevor Sie
den Smoove 1 io befestigen.
Das Produkt muss auf einer Innenwand,
möglichst mit einer glatten Ober äche
angebracht werden.
Lassen Sie das Modul während der verschiedenen
Einlernphasen auf der Befestigungsplatte bzw. im
Rahmen. Dies erleichtert die Durchführung der
entsprechenden Vorgänge.
Legen Sie das Modul nicht auf der
Frontplatte (Seite mit den Tasten) ab, damit
nicht versehentlich Befehle ausgelöst werden.
Der einwandfreie Betrieb ist nur dann garantiert,
wenn das Modul eine eindeutige und trockene
Berührung (ohne Handschuhe) erhält.
5.1 Installation des Funksenders
Smoove 1
Abb. H $
Bringen Sie die Befestigungsplatte an (Somfy
1)
emp ehlt Flachkopfschrauben, Durchmesser
3 mm).
Platzieren Sie den Somfy-Rahmen auf der
2)
Befestigungsplatte.
Befestigen Sie das Modul auf der Anordnung
3)
(Rahmen + Befestigungsplatte).
DE
1. Introduzione
Smoove 1 io è un punto di comando
radio wireless da parete che consente
di controllare svariati prodotti portanti,
come tende, tapparelle, luci, lucernari,
ecc., utilizzando la tecnologia radio
io-homecontrol®.
Smoove1 può essere utilizzato con telai e
niture intermedie conformi alla norma
DIN 49075.
io-homecontrol
®
offre una avanzata tecnologia in radio frequenza sicura e facile da
installare. Tutti i prodotti contraddistinti dal marchio io-homecontrol
®
si interfacciano
automaticamente tra loro per offrire maggiore comfort, sicurezza e risparmio energetico.
www.io-homecontrol.com
2. Sicurezza
2.1. Sicurezza e responsabilità
Leggere attentamente la presente guida
prima di installare e utilizzare il prodotto.
Questo prodotto Somfy deve essere
installato da un professionista di impianti
di motorizzazione e domotica, al quale è
destinata la presente guida. L’installatore
deve inoltre conformarsi alle norme e alla
legislazione vigente nel paese di installazione
e informare i propri clienti circa le condizioni di
utilizzo e manutenzione del prodotto.
È vietato utilizzare il dispositivo per prodotti
diversi da quelli de niti da Somfy. Il mancato
rispetto di tale prescrizione e delle istruzioni
fornite nella presente guida comporta la
decadenza della garanzia e solleva Somfy da
qualsiasi responsabilità.
Prima di iniziare l’installazione, veri care
la compatibilità del prodotto con le
apparecchiature e gli accessori associati.
2.2. Istruzioni di sicurezza speci che
Per evitare danni a Smoove 1:
Evitare gli urti!
1)
Non farlo cadere!
2)
Non versare liquidi sul prodotto e non
3)
immergerlo.
Non utilizzare prodotti abrasivi o solventi
4)
per la sua pulizia.
3. Indice
Figura A $
Q. Descrizione
1
Piastra di montaggio per Smoove 1 io,
Smoove 1 O/C io e Smoove 1 A/M io o
Piastra di montaggio per Smoove 1 IN
io e Smoove 1 A/M IN io
A
B
1Telaio Somfy (opzionale) C
1
Modulo Smoove 1 io
o Modulo Smoove 1 O/C io
o Modulo Smoove 1 A/M io
D
E
F
4. Messa in servizio
4.1. Smoove1 nel dettaglio
Figura B $
Tasto a s oramento a) o (alzare,
accendere, aprire, orientare e aumentare
l’illuminazione o il riscaldamento).
Tasto a s oramento b) (arrestare,
raggiungere la posizione preferita).
Tasto a s oramento c) or
(abbassare, spegnere, chiudere, orientare
e ridurre l’illuminazione o il riscaldamento).
Spia che indica l’attivazione dei tasti e dei d)
pulsanti del modulo.
Spia “Batteria quasi scarica”.e)
Selettore A/Mf)
Tasto ON/OFFg) Selettore della modalitàh)
Tasto PROGi)
4.2 Tasto ON/OFF
Figura C $
Il tasto ON/OFF si utilizza per attivare o
disattivare il tastierino a s oramento come
descritto di seguito. Il tasto PROG resta
comunque attivo:
Tasto ON =
attivazione del
tastierino
Tenere premuto il tasto  no al
termine del segnale acustico: la
spia resta accesa con luce  ssa:
- i tasti a s oramento sono attivi
Tasto OFF =
disattivazione
del tastierino
Tenere premuto il tasto  no al
termine del segnale acustico, la
spia lampeggia:
- i tasti a s oramento sono
inattivi
Per evitare di sprecare la carica della
batteria, si consiglia di spegnere il
modulo (pulsante OFF)  no alla sua
installazione sulla parete.
4.3 Selettore A/M (Smoove 1 A/M io)
Figura D $
Modalità automatica
1)
( ):
Il prodotto portante risponde a tutti i punti
di comando (comandi generali, orologi,
ecc.) con i quali è programmato.
Modalità manuale
2)
( ):
Il prodotto portante risponde solo a
Smoove 1. Gli altri punti di comando
(comandi generali, orologi, ecc.) sono
disattivati.
4.4
Selettore della modalità
Figura E $
Il selettore della modalità permette di
selezionare una modalità di controllo,
a seconda del prodotto portante controllato.
Premere una volta e il numero si
1)
illuminerà.
Premere ancora una volta e la modalità
2)
passerà al numero superiore successivo.
Modalità 1:
-
controllo di tapparelle, nestre,
porte di garage, cancelli
Modalità 2:
-
controllo dell’illuminazione e
del riscaldamento
Modalità 3:
-
controllo di veneziane e
tapparelle con stecche regolabili
Modalità 4:
-
controllo di veneziane con
velocità lenta e veloce.
4.5. Programmazione di Smoove 1 in
un prodotto portante non dotato di
punto di comando io locale
Consultare la guida del motore io o del
ricevitore io.
4.6. Aggiunta/Eliminazione di un
Smoove 1
Figura F $
Le procedure per aggiungere o eliminare un
punto di comando io sono identiche.
Per aggiungere o eliminare un punto di
comando Smoove 1, utilizzare il punto di
comando io locale già associato al
prodotto portante.
Se necessario, attivare il modulo Smoove 1,
vedere la sezione “Tasto ON/OFF”.
Portare il prodotto portante a metà altezza.
Premere e tenere premuto il tasto sul
1)
punto di comando locale io Somfy
già associato,  no a quando il prodotto
controllato si muove avanti e indietro:
il motore io o il ricevitore io resta in
modalità di programmazione per 2 minuti.
Premere brevemente il tasto PROG (i) su
2)
Smoove 1: il prodotto portante controllato
si muove avanti e indietro: Smoove 1 è
programmato o eliminato.
5. Installazione
Figura G $
L’utilizzo di apparecchiature radio (ad
esempio, cuf e radio Hi-Fi) funzionanti
alla stessa frequenza potrebbero causare
interferenze e compromettere le prestazioni
del prodotto.
La struttura dell’edi cio in cui viene
-
utilizzato il prodotto potrebbe ridurre la
portata radio.
La portata radio è di 15 m.
Non installare mai Smoove 1 in
prossimità di o su super ci metalliche
né con un telaio in metallo, in quanto
potrebbero ridurre la portata radio.
Prima di installare Smoove 1 io, veri care la
portata radio. Questo prodotto deve essere
installato su una parete interna e Somfy
consiglia che tale super cie sia piatta.
Lasciare il modulo nella piastra di montaggio
o nel telaio durante le varie operazioni di
programmazione per agevolarne l’esecuzione.
Non appoggiare il modulo sul pannello
anteriore (il lato con i tasti) per evitare
l’emissione accidentale di comandi.
Il funzionamento è garantito solo se i tasti
del modulo vengono s orati in modo diretto e
preciso (senza guanti).
5.1 Installazione del punto di comando
Smoove 1
Figura H $
Utilizzare le viti per  ssare la piastra di
1)
montaggio (Somfy consiglia di utilizzare
viti a testa svasata da 3 mm di diametro).
Posizionare il telaio Somfy sulla piastra di
2)
montaggio.
Fissare il telaio alla piastra di montaggio
3)
(telaio + piastra di montaggio).
IT
1. Inleiding
De Smoove 1 is een draadloze
muurzender waarmee toepassingen uitgerust
met de draadloze io-homecontrol®-technologie,
zoals zonwering, rolluiken, verlichting,
dakvensters enzovoort, kunnen bediend worden.
De Smoove 1 kan gebruikt worden in combinatie
met kaders en sierdeksels die voldoen aan de
norm DIN 49075.
io-homecontrol
®
biedt een geavanceerde en veilige radiografische technologie die
eenvoudig te installeren is. Producten van het merk io-homecontrol
®
communiceren met
elkaar, wat het bedieningsgemak, de veiligheid en de energiebesparing bevorderd.
www.io-homecontrol.com
2. Veiligheid
2.1. Veiligheid en aansprakelijkheid
Lees deze handleiding zorgvuldig door alvorens
dit product te installeren en in gebruik te nemen.
Dit Somfy-product moet geïnstalleerd worden
door een professionele installateur van
motoriserings- en huisautomatiseringssystemen,
voor wie deze handleiding bestemd is. Daarnaast
moet de installateur zich houden aan de geldende
normen en wetgeving in het land waar het product
geïnstalleerd wordt en zijn klanten informatie
geven over de bediening en het onderhoud van
het product.
Elk gebruik dat buiten het door Somfy
omschreven toepassingsgebied valt is verboden.
Dit, alsook het niet naleven van de hierna
gegeven instructies, doet de garantie vervallen
en ontheft Somfy van elke aansprakelijkheid.
Controleer of dit product compatibel is met de
aanwezige apparatuur en accessoires alvorens
met de installatie te beginnen.
2.2. Bijzondere veiligheidsrichtlijnen
Om schade aan de Smoove 1 te voorkomen:
Vermijd schokken!
1)
Laat hem niet vallen!
2)
Mors geen vloeistof op het product of dompel
3)
het niet onder in vloeistof.
Gebruik geen schurende producten of
4)
oplosmiddelen om het product schoon te
maken.
3. Inhoud
Afbeelding A $
Q. Beschrijving
1
Montageplaat voor Smoove 1 io,
Smoove 1 O/C io en Smoove 1 A/M io
of montageplaat voor Smoove 1 IN io en
Smoove 1 A/M IN io
A
B
1 Somfy-kader (optioneel) C
1
Smoove 1 io-module
of Smoove 1 O/C io-module
of Smoove 1 A/M io-module
D
E
F
4. Inbedrijfstelling
4.1. De Smoove 1 in detail
Afbeelding B $
Aanraakgevoelige toets a) of
(ophalen, inschakelen, openen, kantelen en
lichtsterkte of verwarming verhogen).
Aanraakgevoelige toets b) (stoppen, naar
voorkeurpositie gaan).
Aanraakgevoelige toets c) of
(neerlaten, uitschakelen, sluiten, kantelen en
lichtsterkte of verwarming verlagen).
Controlelampje dat aangeeft dat de toetsen d)
van de module actief zijn.
Controlelampje “laag batterijniveau”.e)
A/M-keuzeschakelaarf)
Aan/uit-toets (ON/OFF)g) Modusschakelaarh)
Programmeertoets (PROG)i)
4.2 Aan/uit-toets (ON/OFF)
Afbeelding C $
Met de aan/uit-toets (ON/OFF) kunt u het
aanraakgevoelige toetsenbord activeren of
deactiveren zoals hieronder beschreven.
De programmeertoets (PROG) blijft echter
actief:
ON =
toetsenbord
activeren
Houd de toets ingedrukt tot
het geluidssignaal stopt: het
controlelampje blijft branden:
- de aanraakgevoelige toetsen
zijn actief
OFF =
toetsenbord
deactiveren
Houd de toets ingedrukt tot
het geluidssignaal stopt en het
controlelampje knippert:
- de aanraakgevoelige toetsen
zijn niet actief
Om de batterij te sparen, raden wij aan de
module niet in te schakelen voordat ze op
de muur bevestigd is.
4.3 A/M-keuzeschakelaar (Smoove 1 A/M io)
Afbeelding D $
Automatische modus
1)
( ):
De toepassing reageert op alle
bedieningspunten (algemene besturingen,
klokken enz.) waarmee ze geprogrammeerd is.
Handmatige modus
2)
( ):
De toepassing reageert alleen op de
Smoove 1. De andere bedieningspunten
(algemene besturingen, klokken enz.)
worden gedeactiveerd.
4.4
Modusschakelaar
Afbeelding E $
De modusschakelaar wordt gebruikt om een
bedieningsmodus te kiezen in functie van de
bediende toepassing.
Wanneer u één keer drukt, licht het nummer
1)
op.
Druk nogmaals om het modusnummer te
2)
verhogen.
Modus 1:
-
Voor de bediening van rolluiken,
ramen, garagepoorten, hekken,
Modus 2:
-
Voor de bediening van verlichting en
verwarming,
Modus 3:
-
Voor de bediening van jaloezieën en
rolluiken met kantelbare lamellen,
Modus 4:
-
Voor de bediening van jaloezieën
met lage en hoge snelheid.
4.5. De Smoove 1 programmeren in
een toepassing zonder lokaal io-
bedieningspunt
Zie de handleiding van de io-motor of de
io-ontvanger.
4.6. Een Smoove 1 toevoegen/wissen
Afbeelding F $
Het toevoegen of wissen van een
io-bedieningspunt verloopt volgens dezelfde
procedure.
Gebruik het lokale io-bedieningspunt dat
al aan de toepassing is gekoppeld om een
Smoove 1 toe te voegen of te wissen.
Activeer indien nodig de Smoove 1-module zoals
beschreven in de paragraaf “Aan/uit-toets
(ON/OFF)”.
Stel de toepassing in op de middenpositie.
Houd de programmeertoets (PROG) op het al
1)
gekoppelde lokale Somfy io-bedieningspunt
ingedrukt tot de toepassing heen en
weer beweegt: de io-motor of io-ontvanger
staat nu gedurende 2 minuten in de
programmeerstand.
Druk kort op de programmeertoets (PROG)
2)
(i) van de Smoove 1: de toepassing
beweegt heen en weer: de Smoove 1 is nu
geprogrammeerd of gewist.
5. Installatie
Afbeelding G $
Het gebruik van radioapparatuur (bv. een
draadloze hi -hoofdtelefoon) die op
dezelfde frequentie werkt, kan storingen
veroorzaken en de prestaties van het product
negatief beïnvloeden.
Het gebouw waarin het product gebruikt wordt,
-
kan het draadloze bereik verminderen.
Het draadloze bereik bedraagt 15 m.
Installeer de Smoove 1 nooit in de buurt
van of op metalen oppervlakken of in een
metalen kader, want hierdoor kan het draadloze
bereik afnemen.
Controleer het draadloze bereik alvorens de
Smoove 1 io te monteren.
Dit product moet binnen geïnstalleerd worden
en Somfy raadt aan het product op een vlak
wandoppervlak te monteren.
Laat de module in de montageplaat of het kader
zitten tijdens de verschillende programmeerstappen
om het uitvoeren van de handelingen te
vergemakkelijken.
Leg de module niet op zijn voorpaneel (de
kant met de toetsen) om het ongewild
verzenden van commando’s te vermijden.
Een goede bediening is slechts gegarandeerd
als de module met schone en droge handen
(geen handschoenen) aangeraakt wordt.
5.1 Installatie van het Smoove 1-
bedieningspunt
Afbeelding H $
Zet de montageplaat vast met schroeven
1)
(Somfy raadt het gebruik van schroeven
met verzonken kop en een diameter van
3 mm aan).
Plaats het Somfy-kader op de montageplaat.
2)
Klik de module vast op het geheel
3)
(kader + montageplaat).
NL
G1
15 m
868.95 MHz
H
Somfy SAS, capital 20.000.000 Euros, RCS Annecy 303.970.230
www.somfy.com
Ref. 5066649B
Smoove 1 IN io
Smoove 1 IN A/M io
Smoove 1 O/C io
FR - Notice d’installation
DE -
Gebrauchsanleitung
IT -
Guida all’installazione
NL -
Installatiegids
A CB
D E F
55 mm
55 mm
60 mm
80 mm
80 mm
B
1 2
4 3
g
h
f
b
c
e
d
a
Ø 3 mm
2
3
2
2
1
1
D
PROG.
1 2
4 3
PROG. (i)
i
1
4 3
1 2
3
2
4 3
1 2
4 3
1 2
4 3
1
1
1
1
12
2
2
2
2
3
3
3
3
3
4
4
4
4
4
E
F

Produkt Specifikationer

Mærke: Somfy
Kategori: Ikke kategoriseret
Model: Smoove 1 IN io

Har du brug for hjælp?

Hvis du har brug for hjælp til Somfy Smoove 1 IN io stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Somfy Manualer

Somfy

Somfy Smoove Origin io Manual

1 Januar 2025
Somfy

Somfy Smoove Origin RS100 io Manual

1 Januar 2025
Somfy

Somfy Smoove 1 IN io Manual

1 Januar 2025
Somfy

Somfy 2401198 Manual

11 Oktober 2024
Somfy

Somfy Sunis WireFree II io Manual

31 August 2024
Somfy

Somfy 2400671 Manual

5 April 2024
Somfy

Somfy MS 100 Manual

15 Oktober 2022

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Ikea

Ikea BADRING 905.043.60 Manual

18 Januar 2025
Philips

Philips SCD502 Manual

18 Januar 2025
Ikea

Ikea TILLREDA 004.970.19 Manual

17 Januar 2025
Ikea

Ikea TILLREDA 805.960.77 Manual

17 Januar 2025
Chicco

Chicco OneFit LX Manual

17 Januar 2025
Chicco

Chicco Easyfit Manual

17 Januar 2025
Ikea

Ikea CITRONHAJ 705.532.19 Manual

17 Januar 2025
Ikea

Ikea AVSTEG 104.977.21 Manual

17 Januar 2025
Ikea

Ikea NÅLBLECKA 105.646.16 Manual

17 Januar 2025
Wiesenfield

Wiesenfield WIE-HT-30 Manual

17 Januar 2025
