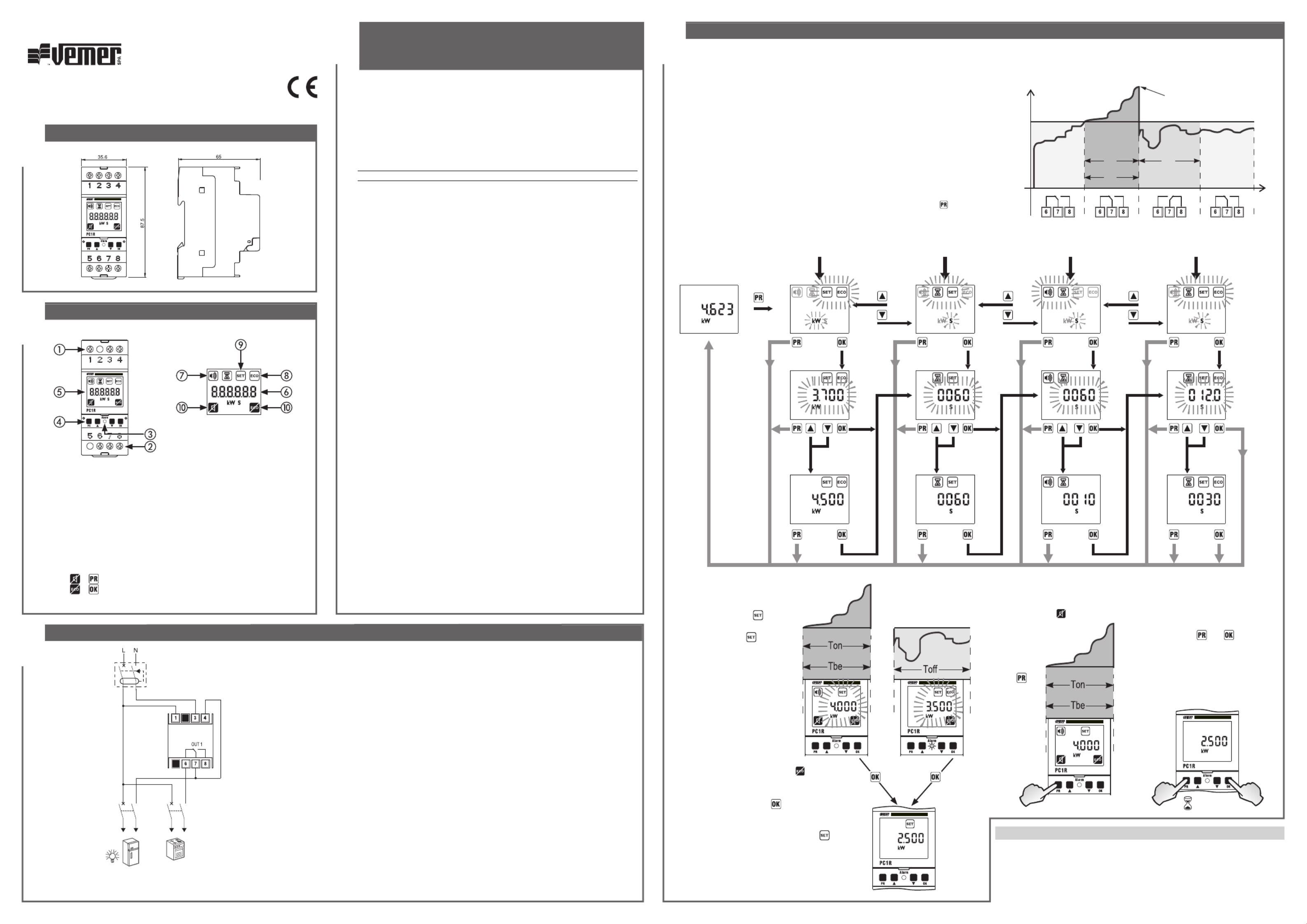

1 5 FUNZIONAMENTOManuale d’Uso
CONTROLLO CARICHI 1 RELE’
Leggere attentamente tutte le istruzioni
DIMENSIONI
DESCRIZIONE STRUMENTO
INSTALLAZIONE
2
Ton Toff
Tbe
Tempo
Potenza
Setpoint
rilascio carico
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
V3IS00706-011
Mod. PC1R
Morsetti per alimentazione e misura corrente
Morsetti del relè
Led rosso: acceso indica carico scollegato
Tasti di programmazione
Display retroilluminato (30 secondi dalla pressione di un tasto)
Potenza misurata
Buzzer attivo (Tbe)
Carico rilasciato
Superamento setpoint
Icone per guida testuale funzione tasti
- ( ) tacitazione suoneria
- ( ) rifiuto rilascio carico
Strumento elettronico che misura il consumo di potenza attiva in impianti
monofase al fine di prevenire l’intervento per sovraccarico dell’interruttore
limitatore di corrente generale.
Il PC1R provvede al rilascio di un carico ritenuto non prioritario se il consumo
di potenza misurato supera la soglia prefissata (setpoint) ininterrottamente
per un tempo di preallarme impostabile (Ton). L’inserimento del carico avviene
trascorso un tempo di rilascio (Toff).
Codice Modello Descrizione
VE475000 PC1R Controllo carichi 1 relè
AVVERTENZE DI SICUREZZA
Durante l’installazione ed il funzionamento dello strumento è necessario
attenersi alle seguenti prescrizioni:
1) Lo strumento deve essere installato da persona qualificata, rispettando
scrupolosamente gli schemi di collegamento.
2) Lo strumento deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
3) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti di
collegamento senza l’uso di appositi utensili.
4) Non utilizzare lo strumento per scopi diversi da quelli indicati.
5) Lo strumento deve essere installato in un quadro elettrico chiuso
adeguatamente protetto.
6) Nella rete di alimentazione deve essere presente una disconnessione bipolare.
7) Nell’impianto elettrico a monte dello strumento deve essere installato un
dispositivo di protezione contro le sovracorrenti.
8) Prima di accedere ai morsetti di collegamento assicurarsi che i conduttori non
siano in tensione.
9) Non alimentare o collegare lo strumento se qualche parte risulta danneggiata.
10) In caso di malfunzionamento dello strumento non eseguire interventi di
riparazione e contattare direttamente l’assistenza tecnica.
11) Lo strumento può essere utilizzato in ambienti con categoria di misura III e
grado di inquinamento 2, secondo norma CEI EN 61010-1.
CARATTERISTICHE TECNICHE
Alimentazione: 230Vac (-15% ÷ +10%) 50/60 Hz
Autoconsumo massimo: 4 VA
Inserzione di corrente diretta fino a 32A attraverso shunt
Range setpoint impostabile: 0,8 ÷ 7 kW
Range tempo di preallarme Ton: 0 ÷ 9999 secondi
Range tempo di buzzer Tbe: 0 ÷ Ton secondi
Range tempo di rilascio Toff: 0 ÷ 9999 secondi
Uscita: 1 relè monostabile con contatto in scambio 16A / 250Vac
Masselli per cavi con sezione massima di 6 mm 2
Temperatura di funzionamento: -10°C ÷ +45°C
Umidità di funzionamento: 10% ÷ 90% non condensante
Temperatura di immagazzinamento: -10°C ÷ +65°C
Contenitore: 2 moduli DIN
Grado di protezione: IP20 / IP40 (sul frontale)
Isolamento: rinforzato tra parti accessibili (frontale) e tutti gli altri morsetti
Tipo di azioni: 1B
Per prevenire il distacco di tutta l’utenza a valle del contatore generale, il controllo
carichi PC1R deve misurare la stessa corrente del contatore di energia. Per questo
motivo la posizione ideale per il collegamento dello strumento è subito a valle
dell’interruttore generale.
Vanno individuati due carichi o gruppi di carichi così suddivisi:
carichi non distaccabili, cioè quei carichi che non possono essere rilasciati
e che quindi non sono soggetti al controllo da parte del PC1R (anche se il loro
consumo deve essere misurato dal PC1R per determinare il consumo totale)
carichi distaccabili, che sono quei carichi che possono essere rilasciati qualora
la potenza assorbita superi la soglia impostata
Nota: Il PC1R può essere utilizzato anche come un generico controllore di potenza
assorbita dai carichi sotto controllo ponendolo a monte del cavo preposto
all’alimentazione dei carichi medesimi. Chiaramente con questa seconda
applicazione non è possibile prevenire lo stacco del contatore generale di
energia, in quanto non sono conteggiati gli assorbimenti dei carichi non
controllati dal PC1R.
Superamento setpoint
Se la potenza supera la soglia
impostata, il simbolo e il valore
misurato lampeggiano e si attiva
la suoneria per la durata Tbe.
Trascorsi Ton secondi (fase di
preallarme) il carico viene rilasciato.
Rifiuto del rilascio carico
Durante le fasi di preallarme e di allarme (Ton)
(Toff) è possibile rifiutare il rilascio del carico
premendo il tasto . La durata del rifiuto del
distacco è di 9999 secondi (circa 2,5 ore) e
non è modificabile. Questa condizione viene
segnalata dall’accensione del simbolo .
Nota: una volta attivata questa funzione,
qualora si voglia rilasciare il carico
prima dello scadere dei 9999 secondi, è
necessario togliere e ridare alimentazione
allo strumento.
DEFINIZIONE E MODIFICA DEI PARAMETRI DI FUNZIONAMENTO
[kW] rappresenta la soglia di intervento ovvero il valore massimo di Setpoint
consumo accettato. Oltre tale valore lo strumento provvede a rilasciare il carico.
Ton [secondi] rappresenta il tempo di preallarme, ovvero per quanto tempo la
potenza deve essere superiore al setpoint prima che il carico venga effettivamente
rilasciato.
Tbe [secondi] rappresenta il tempo di allarme acustico cioè per quanti secondi il
buzzer deve suonare durante la fase di preallarme.
Toff [secondi] rappresenta il tempo di rilascio, ovvero dopo quanto tempo viene
re-inserito il carico.
Nota: il carico viene inserito solo se la potenza assorbita è inferiore al Setpoint.
Per accedere alla modifica o alla visualizzazione dei parametri di funzionamento
premere il tasto .
NORME DI RIFERIMENTO
La conformi con le Direttive Comunitarie:
2006/95/CE (Bassa tensione) 2004/108/CE (EMC)
è dichiarata in riferimento alle seguenti norme armonizzate:
• CEI EN 61010-1
• CEI EN 61000-6-2 e 61000-6-3
Carichi
non distaccabili
Carichi
distaccabili
LOGICA DI FUNZIONAMENTO
Tacitazione suoneria
Durante la fase
di preallarme
la suoneria può
essere tacitata
premendo il
tasto .
Reset parametri
Per caricare i parametri predefiniti
tenere premuto contemporaneamente
i tasti e per almeno 3 secondi. I
valori predefiniti sono:
Setpoint: 3,7 kW
Ton: 60 secondi
Tbe: 60 secondi
Toff: 120 secondi
Soglia di potenza
0,8 ÷ 7 kW 0 ÷ 9999
secondi
0 ÷ Ton
secondi
0 ÷ 9999
secondi
Ton Tbe Toff
>3 secondi
