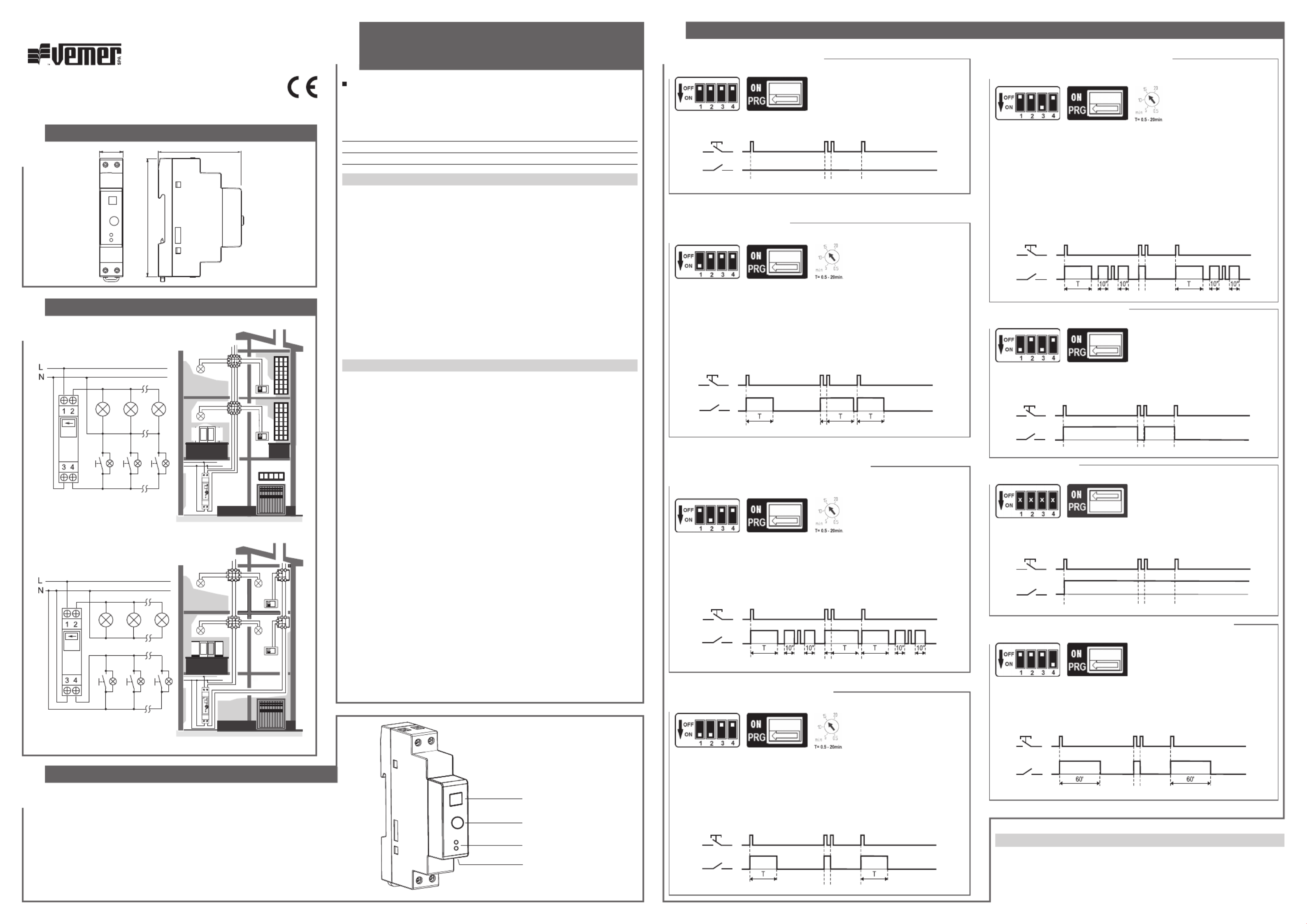

Side 1/2
DIMENSIONI
2
3SCHEMI DI COLLEGAMENTO
1
4DESCRIZIONE
5FUNZIONAMENTO
Selettore funzioni
Trimmer per impostazione
temporizzazione T
Led di segnalazione
Dip-switch per scelta funzioni
(solo per TE 300)
18 65
91
 







 







Schema 3 fili
Schema 4 fili
I temporizzatori luci scale TE 200 e TE 300 gestiscono nel tempo la permanenza
delle luci in locali quali ad esempio corridoi, scale, cantine, al fine di evitare
inutili sprechi di energia. Rientrano nella categoria dei dispositivi elettronici di
interruzione con micro distanza (μ) di apertura fra i contatti (EN 60669-2-1).
Codice Modello Descrizione
VJ79720000
TE 200
Temporizzatore luci scale
VE766700 TE 300 Temporizzatore luci scale multifunzione
AVVERTENZE DI SICUREZZA
Durante l’installazione ed il funzionamento del prodotto è necessario atte-
nersi alle seguenti prescrizioni:
1) Il prodotto deve essere installato da persona qualificata rispettando scru-
polosamente gli schemi di collegamento riportati in questo manuale
2) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti di
collegamento senza l’uso di appositi utensili
3) Prima di accedere ai morsetti di collegamento assicurarsi che i conduttori
non siano in tensione
4) Non alimentare o collegare il prodotto se qualche parte di esso risulta
danneggiata
5) Il prodotto deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici
6) Non utilizzare il prodotto per scopi diversi da quelli indicati
7) Nell’impianto elettrico a monte del prodotto deve essere installato un di-
spositivo di protezione contro le sovracorrenti
CARATTERISTICHE TECNICHE
Alimentazione: 230 V AC (-15% ÷ +10%)
Frequenza: 50/60 Hz
Assorbimento: 6 VA (1W)
Portata dei contatti:
- 16 A / 250 V~ (carico resistivo)
- massima tensione commutabile: 400 V~
- massima potenza commutabile: 4000 VA (resistivo)
Morsettiera per cavi con sezione massima di 4 mm
2
Tipo di carico:
- lampade fluorescenti: 600 W
- lampade a incandescenza: 1500 W
- lampade alogene: 1500 W
- lampade a led (<2W): 55W
- lampade a led (2-8W): 150W
- lampade a led (>8W): 180W
Selettore a due posizioni: ON (accesa fissa), PRG (temporizzata)
Dip-switch a 4 posizioni per selezione funzione (solo per TE 300)
Trimmer per regolazione temporizzazione
Segnalazione:
LED Verde = alimentazione
LED Rosso = intervento relè
Range di temporizzazione: da 30 secondi a 20 minuti
Pulsanti luminosi: max 50 da 1 mA cadauno
Contenitore: 1 modulo DIN
Grado di protezione: IP20
Temperatura di immagazzinaggio: -10 °C ÷ +60 °C
Temperatura di utilizzo: 0 °C ÷ +50 °C
Umidi relativa: 20% ÷ 90% non condensante
Manuale d’Uso
TEMPORIZZATORE AUTOMATICO LUCI SCALE ELETTRONICO
Leggere attentamente tutte le istruzioni
NORME DI RIFERIMENTO
La conformità alle Direttive Comunitarie
2014/35/UE (LVD)
2014/30/UE (EMCD)
è dichiarata in riferimento alle seguenti Norme Armonizzate:
EN 60669-2-1
09-2017
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
V3IS00905-011 Mod. TE 200
TE 300
Con il TE 300 è possibile eseguire tutte le funzioni descritte nel riquadro Funzionamento”
di questo manuale. Scegliere la funzione desiderata posizionando il selettore e il dip-switch
come descritto.
Con il TE 200 è possibile eseguire le funzioni “Temporizzato riarmabile” e “Sempre ON”.
Scegliere la funzione desiderata posizionando il selettore come descritto.
5.1 Funzione SEMPRE OFF (solo per TE 300)
Le luci rimangono spente: la pressione del pulsante esterno non causa nessuna commu-
tazione.
5.2 Funzione TEMPORIZZATO RIARMABILE
Le luci si accendono alla pressione del pulsante esterno per la temporizzazione impostata.
Ogni pressione successiva causa la ripartenza della temporizzazione. La temporizzazione
è segnalata dal lampeggio del led verde.
La pressione lunga del pulsante (per pdi 5 secondi) forza l’accensione delle luci per 60
minuti. In questo caso la temporizzazione è segnalata dal lampeggio lento del led verde.
Durante la temporizzazione, una nuova pressione lunga del pulsante causa la ripartenza
della temporizzazione per altri 60 minuti, mentre una pressione breve (meno di 5 secondi)
causa la ripartenza della temporizzazione per il tempo impostato dal trimmer.
5.3 Funzione TEMPORIZZATO RIARMABILE CON PREAVVISO DI SPEGNIMENTO
(solo per TE 300)
Le luci si accendono alla pressione del pulsante esterno per la temporizzazione impostata.
Ogni pressione successiva causa la ripartenza della temporizzazione. La temporizzazione
è segnalata dal lampeggio del led verde. Terminata la temporizzazione inizia la fase di
preavviso (della durata totale di circa 20 secondi): le luci si spengono per 1 secondo per
poi accendersi per 10 secondi. Questa sequenza è ripetuta per due volte. La pressione del
pulsante esterno (sia durante la temporizzazione sia durante la fase di preavviso) causa la
ripartenza della temporizzazione.
5.4 Funzione IMPULSI TEMPORIZZATO (solo per TE 300)
Le luci si accendono alla pressione del pulsante esterno per la temporizzazione impostata.
La temporizzazione è segnalata dal lampeggio del led verde. La pressione del pulsante
esterno durante la temporizzazione causa la terminazione anticipata della temporizzazione
(spegnimento delle luci).
La pressione lunga del pulsante (per pdi 5 secondi) forza l’accensione delle luci per 60
minuti. In questo caso la temporizzazione è segnalata dal lampeggio lento del led verde.
Durante la temporizzazione, una nuova pressione del pulsante causa la terminazione anti-
cipata della temporizzazione (spegnimento delle luci).
5.5 Funzione IMPULSI TEMPORIZZATO CON PREAVVISO DI SPEGNIMENTO
(solo per TE 300)
Le luci si accendono alla pressione del pulsante esterno per la temporizzazione impo-
stata. La temporizzazione è segnalata dal lampeggio del led verde. La pressione del
pulsante esterno durante la temporizzazione causa la terminazione anticipata della
temporizzazione (spegnimento delle luci).
Terminata la temporizzazione inizia la fase di preavviso (della durata totale di circa 20
secondi): le luci si spengono per 1 secondo per poi accendersi per 10 secondi. Questa
sequenza è ripetuta per due volte. La pressione del pulsante esterno (sia durante la
temporizzazione sia durante la fase di preavviso) causa lo spegnimento delle luci.
La pressione lunga del pulsante (per più di 5 secondi) forza l’accensione delle luci
per 60 minuti. In questo caso la temporizzazione è segnalata dal lampeggio lento del
led verde. Durante la temporizzazione, una nuova pressione del pulsante causa la
terminazione anticipata della temporizzazione (spegnimento delle luci).
5.6 Funzione IMPULSI – PASSO-PASSO (solo per TE 300)
Le luci si accendono alla pressione del pulsante esterno e si spengono alla pressione
successiva.
5.7 Funzione SEMPRE ON
indifferente
Le luci rimangono accese: la pressione del pulsante esterno non causa nessuna com-
mutazione.
5.8 Funzione IMPULSI TEMPORIZZATO 60 MINUTI (solo per TE 300)
Le luci si accendono alla pressione del pulsante esterno per la temporizzazione di 60
minuti (non modificabile). La temporizzazione è segnalata dal lampeggio del led verde.
La pressione del pulsante esterno durante la temporizzazione causa la terminazione
anticipata della temporizzazione (spegnimento delle luci).
