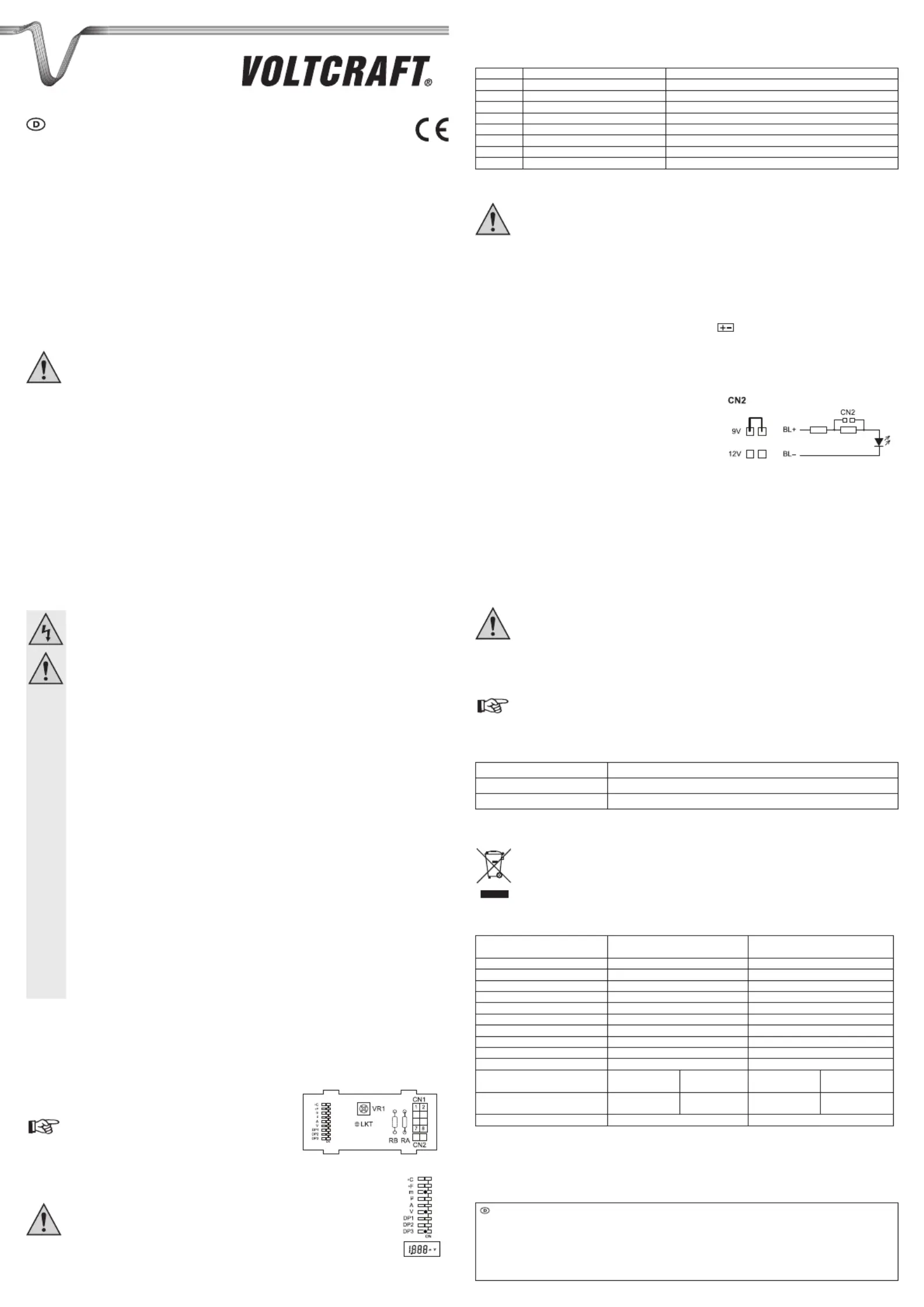

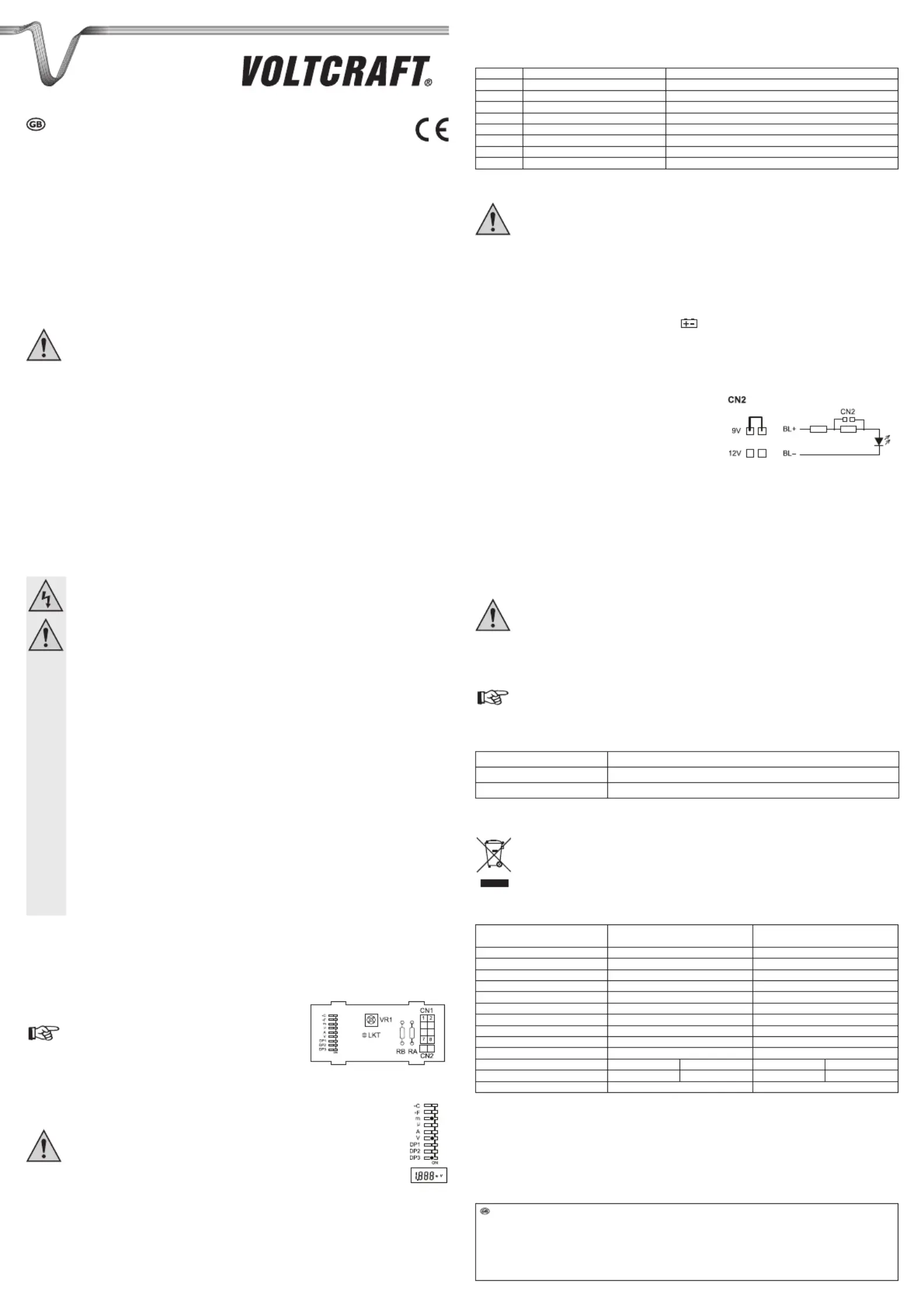

BEDIENUNGSANLEITUNG

VERSION 08/14

DIGITALES VOLTMETERMODUL

BEST.-NR.: 126505 (DVM-230) Grün

BEST.-NR.: 126506 (DVM-330) Grün

BEST.-NR.: 126562 (DVM 230B) Blau

BEST.-NR.: 126563 (DVM 230GN) Grün negativ

BEST.-NR.: 126564 (DVM 230RN) Rot negativ

BEST.-NR.: 126567 (DVM 230W) Weiß

BEST.-NR.: 126568 (DVM 330B) Blau

BEST.-NR.: 126570 (DVM 330RN) Rot negativ

BEST.-NR.: 126571 (DVM 330W) Weiß

BEST.-NR.: 126598 (DVM 330GN) Grün negativ

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Modul ist zum Einbau in Geräte oder Gehäuse vorgesehen. Es dient zur Anzeige von Gleichspannungswerten im

Bereich von 0 bis 200 mV (DC). Durch individuelle, externe Beschaltungen können auch andere physikalische Größen

wie z.B. Gleichstrom oder Temperaturen angezeigt werden. Die Messeinheiten und Dezimalpunkte sind zuschaltbar. Die

Polaritätsanzeige erfolgt automatisch.

Eine Anzeigenbeleuchtung ist eingebaut; diese kann wahlweise mit der Betriebsspannung oder mit 12 V/DC versorgt

werden.

Das Modul darf nur bis zu einer Spannung von 48 V/DC (über optionale Spannungsteiler) betrieben

werden. Ab einer Spannung von >48 V müssen die entsprechenden Vorschriften bezüglich Luft-

und Kriechstrecken für den Berührungsschutz beachtet werden. Der Sicherheitsabstand zu

berührungsgefährlichen Spannungen/Leitern muss unbedingt beachtet und eingehalten werden.

Der Messeingang muss von der Spannungsversorgung galvanisch getrennt sein und darf nicht

verbunden werden.

Das Modul wird über eine externe 9 V/DC-Spannungsquelle versorgt. Der Anschluss erfolgt auf der Modulrückseite über

eine Stiftleiste. Einige Lötbrücken müssen für die Wahl der Messeinheiten gesetzt werden. Eine Data-Hold-Funktion zum

„Einfrieren“ des Messwertes ist vorhanden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das

Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine

unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie

sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der

Bedienungsanleitung an dritte Personen weiter.

LIEFERUMFANG

• Digitales Voltmetermodul

• Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die

Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung

in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen

Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher

Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor

unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe

wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das

Produkt angeschlossen wird.

b) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss

des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer

Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht

im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem

anderen Fachmann in Verbindung.

ANSCHLUSS

a) Übersicht der Leiterplatte

Auf der Modulrückseite erfolgen alle Anschlüsse und Funktions-Lötbrücken.

Dieses Gerät kann für verschiedene Spannungsbereiche

konguriert werden, indem Widerstände an die Positionen RA

und RB gelötet werden.

b) Wahl der Maßeinheit

Wählen Sie die erforderliche Maßeinheit und den für Ihren Messbereich erforderlichen Dezimalpunkt nach

nebenstehender Skizze aus und setzen die entsprechende Lötbrücke („ON“). Siehe Beispiel-Skizze.

Alle nicht benötigten Felder müssen auf „OFF“ gesetzt werden, da diese sonst nicht

eindeutig ausgeblendet werden.

c) Anschluss der Stiftleiste CN1

Der elektrische Anschluss erfolgt über die Stiftleiste CN1. Die entsprechenden Funktionen entnehmen Sie bitte der folgenden

Tabelle.

Pin Bezeichnung Funktion

1 IN HI Messeingang + (0 - 200 mV/DC)

2 IN LO Messeingang – (Bezugspotential)

3 VDD Betriebsspannung +9 V/DC

4 VSS Betriebsspannung -

5 BL+ Anzeigenbeleuchtung +

6 Anzeigenbeleuchtung -BL -

7 HOLD Data-Hold (Anschluss an VDD)

8 Nicht belegt

d) Messeingang „IN HI“ und „IN LO“

Der Messeingang muss von der Spannungsversorgung galvanisch getrennt sein und darf nicht

verbunden werden.

„IN HI“ und „IN LO“ sind Differenzialeingänge. Sie reagieren auf die jeweils anliegende Spannung und nicht auf die Spannung

in Bezug zur Betriebsspannung. Als Messspannung darf nur eine Gleichspannung angelegt werden.

e) Betriebsspannung „VDD“ und „VSS“

Die Betriebsspannung (VDD) muss im Bereich von 9 V/DC (-0,5V/+1V) liegen. Eine Unter- oder Überschreitung ist nicht

zulässig und kann die Messwerte verfälschen bzw. das Modul zerstören.

Sinkt die Betriebsspannung unter 8,5 V wird in der Anzeige das Symbol „Batterie“ angezeigt. Wechseln Sie umgehendst

die Batterie bzw. regeln Sie die Eingangsspannung auf einen korrekten Spannungswert.

f) Anzeigenbeleuchtung „BL+“ und „BL-“

Die Anzeigenbeleuchtung kann durch Anlegen einer Spannung von wahlweise 9 V/DC oder 12 V/DC eingeschaltet werden.

Die Vorwiderstände für die Beleuchtung (LED´s) sind bereits im Modul

integriert. Ist eine Versorgungsspannung von 9 V/DC vorgesehen,

muss eine Lötbrücke an CN2 gesetzt werden (siehe Skizze). Bei 12

VDC bleibt diese offen.

g) Data-Hold „HOLD“

Der momentan dargestellte Anzeigenwert wird durch die Kontaktierung von „HOLD“ (Pin 7) zu „VDD“ (Pin3) festgehalten. Der

Wert bleibt so lange in der Anzeige, bis die Kontaktierung wieder aufgehoben wird.

h) Interne Referenzspannung „VR1“

Die interne Referenzspannung wird mit VR1 eingestellt. Die Spannung ist werksseitig auf 100,0 mV kalibriert; sie

kann entsprechend der jeweiligen Anwendung nachjustiert werden, beispielsweise um die Ungenauigkeiten externer

Spannungsteiler-Widerstände auszugleichen.

i) LCD Anzeigentest „LKT“

Die Testverbindung „LKT“ darf max. für 2 Sekunden überbrückt werden, da sonst das Modul beschädigt

wird.

Der Kontaktpunkt „LKT“ dient zur kurzzeitigen Überprüfung der Anzeigensegmente. Beim Überbrücken werden alle Segmente

zur Überprüfung angezeigt.

j) Schaltungsbeispiele

Schaltungsbeispiele entnehmen Sie bitte dem beiliegenden Blatt mit den verschiedenen

Anwendungsschaltungen.

PROBLEMBEHEBUNG

Symptom Ursache

Das LCD-Display zeigt „1“ Der Messwert liegt außerhalb des Messbereichs.

Das LCD-Display zeigt „-“ Die an „IN HI“ und „IN LO“ angelegte Spannung ist umgekehrt.

ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

TECHNISCHE DATEN

Best.-Nr.: 126505 / 126562 / 126563 /

126564 / 126567

Best.-Nr.: 126506 / 126568 / 126570 /

126571 / 126598

Betriebsspannung: 9 V/DC 9 V/DC

Stromverbrauch: 2 mA 2 mA

Messbereich: 0 - 200 mV/DC 0 - 200 mV/DC

Anzeige: LCD, 1999 LCD, 1999

Messimpedanz: 100 MΩ 100 MΩ

Auösung: 0,1 mV 0,1 mV

Genauigkeit: ±0,5 % + 10 digit ±0,5 % + 10 digit

Messrate: 3 Messungen/s 3 Messungen/s

Temperaturstabilität: 30 ppm/ ºC 30 ppm/ ºC

Betriebstemperatur: 0 bis + 50 ºC 0 bis +50 ºC

Anzeigenbeleuchtung

Betriebsspannung:

9 V/DC 12 V/DC 9 V/DC 12 V/DC

Anzeigenbeleuchtung

Stromverbrauch:

15 mA 18 mA 30 mA 35 mA

Abmessungen (B x H x T): 48 x 24 x14 mm 72 x 36 x 14 mm

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,

verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
