REGOLATORE DI CARICA BATTERIA DA MODULO FOTOVOLATICO
WR 10/20/30
Recapito:
WESTERN CO. srl
Via Pasubio 1
63074 San Benedetto del Tronto (AP)
tel 0735 751248 fax 0735 751254
e-mail: info@western.it
web: www.western.it
Caratteristiche
WR10/20/30 è un regolatore di carica da moduli fotovoltaici per batterie elettriche
che può essere impiegato in piccoli o grandi impianti per uso domestico, industriale
o impianti di telecomunicazioni. Esso controlla la corrente del modulo fotovoltaico
con la tecnica chiamata PWM e controlla la scarica della batteria distaccando il
carico in caso di scarica profonda della batteria. Il carico può essere attivato
secondo diversi programmi selezionabili dall’utente: carico sempre acceso, carico
acceso solo di giorno, carico acceso solo di notte, carico acceso solo di notte
configurabile per un numero di ore compreso da 1 a 16. I vari programmi di
gestione carico rendono il WR10/20/30 la soluzione completa in molte applicazioni
fotovoltaiche; ad esempio per alimentare telecamere che debbono funzionare solo
di giorno, oppure per alimentare lampeggiatori o segnalazioni stradali che debbono
funzionare solo di notte o per alimentare sistemi di illuminazione che debbono
funzionare per un determinato numero di ore per notte. Il WR10/20/30 rileva lo
stato giorno/notte in base alla tensione di modulo; quindi non è necessario
collegare ulteriori sensori al regolatore.
Sono disponibili tre versioni: WR10, WR20 e WR30 rispettivamente per correnti di
modulo PV massimo 10A (WR10), 20A (WR20) e 30A (WR30). Quando in questo
manuale scriviamo WR10/20/30 significa che ci riferiamo a tutte e tre le versioni.
La tensione di ricarica è compensata in temperatura in modo da caricare batterie
anche in condizioni di temperatura estreme (da -10 a 60 °C) senza comprometterne
la vita utile. Si possono impostare programmi di carica per batteria ermetiche/gel
(SEAL) o per batteria ad acido libero (FLOOD). In fig 5 sono riportate le tensioni di
ricarica in funzione della temperatura per i due programmi impostabili. E’
obbligatorio verificare nel manuale della propria batteria il programma di ricarica
più adeguato.
La batteria può avere tensione nominale sia 12V che 24V; alla prima connessione il
WR10/20/30 misura la tensione di batteria e se questa è maggiore di 18V imposta i
programmi di ricarica per batteria a 24V, mentre se è inferiore ai 18V imposta il
programma di ricarica per batterie a 12V.
Il circuito p1-ha le seguenti protezioni:
Inversione di polarità della batteria: se si invertono i morsetti di batteria il
WR10/20/30 non alimenta il carico, disabilita la carica della batteria e segnala
all’operatore un errore.
Corrente inversa sul modulo fotovoltaico: durante la notte, quando il modulo
fotovoltaico non produce corrente, il regolatore WR10/20/30 ha internamente un
diodo di blocco che evita la scarica della batteria verso il modulo fotovoltaico.
Low-battery: Quando la tensione di batteria scende sotto la soglia Vlb (impostabile
dall’utente) il WR10/20/30 toglie l’alimentazione sulla sua uscita LOAD in modo da
proteggere la batteria da scariche profonde.
Cortocircuito sul carico: qualora la corrente sul carico superi il valore nominale pari
a 10,0A per il WR10, 20,0A per il WR20 e 30,0A per il WR30 per più di 0,5 secondi il
regolatore distacca il carico.
Sovra-temperatura: quando la temperatura interna supera gli 80°C vengono
distaccati sia il modulo PV sia il carico in modo da evitare che l’eccessivo
surriscaldamento porti a rottura del circuito.
Sovraccarico da modulo PV : se la corrente dal modulo supera il valore massimo
consentito (10,0A per il WR10, 20,0A per il WR20 e 30,0A per il WR30) si disabilita
la ricarica a protezione del circuito interno.
Installazione
Per un corretto smaltimento del calore prodotto, specialmente quando il
WR10/20/30 lavora ad elevate correnti, bisogna installarlo in modo da non ostruire
la circolazione d’aria sottostante il regolatore.
Il WR10/20/30 va fissato su una parete verticale o su di una superficie orizzontale
di tipo non infiammabile e protetto dall’umidità; quindi non può essere installato in
ambiente esterno. Per installazioni all’esterno il WR10/20/30 va alloggiato in una
adeguata cassetta protetta all’acqua e all’umidità, meglio se metallica in modo che
possa smaltire il calore prodotto.
Il regolatore va posto il più vicino possibile alla batteria in modo da rendere i cavi
più corti possibile. La sezione dei cavi deve essere scelta in modo da evitare che
durante il funzionamento del sistema la caduta di tensione sia inferiore al 3% della
tensione nominale del sistema. Per moduli PV con correnti maggiori di 10A
consigliamo l’uso di sezioni di cavo di 10mm
2
, per moduli PV da 5A a 10A
consigliamo la sezione di cavo di 6mm
2
e per moduli PV con corrente inferiore a 5A
consigliamo la sezione di 4mm
2
.

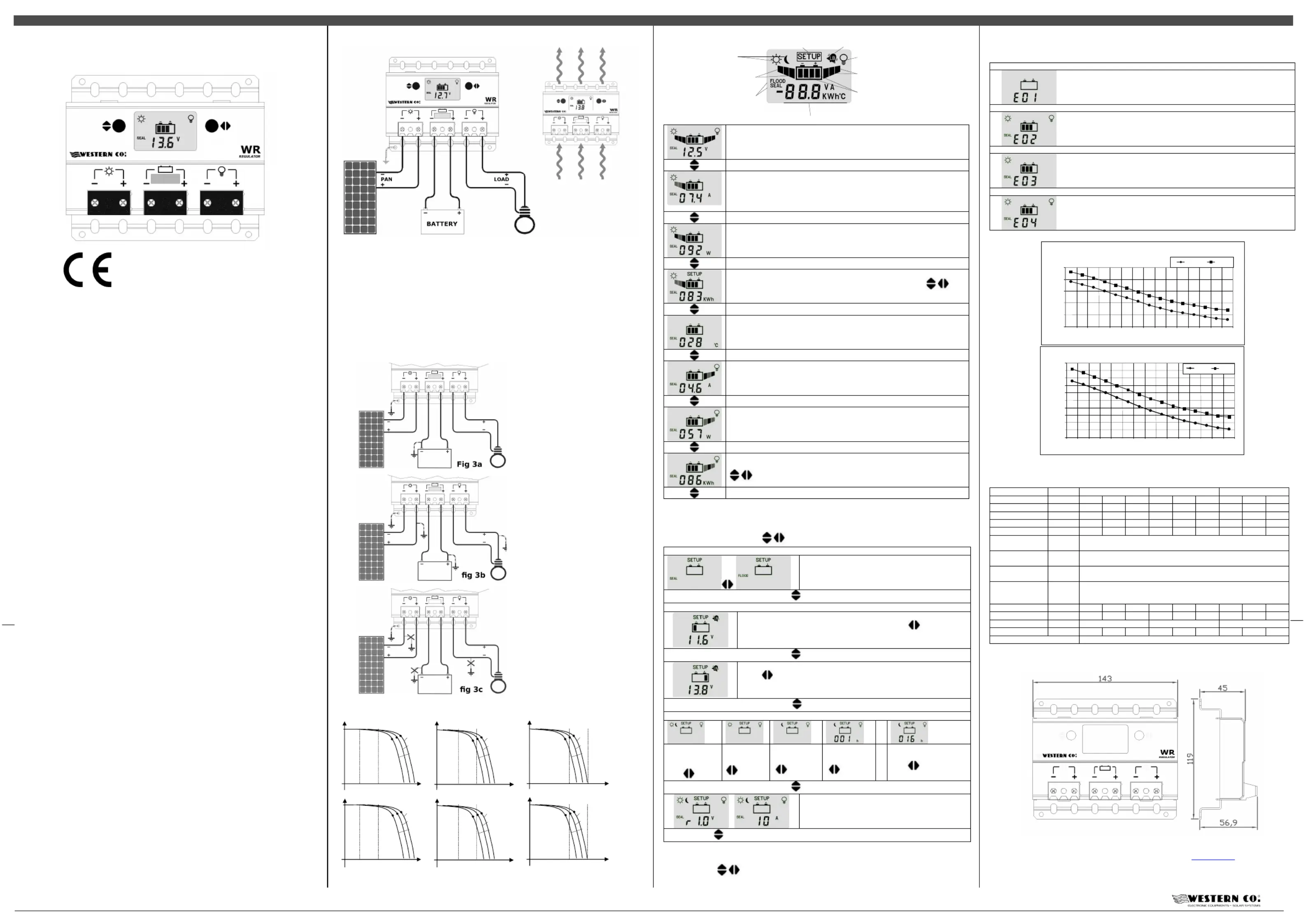

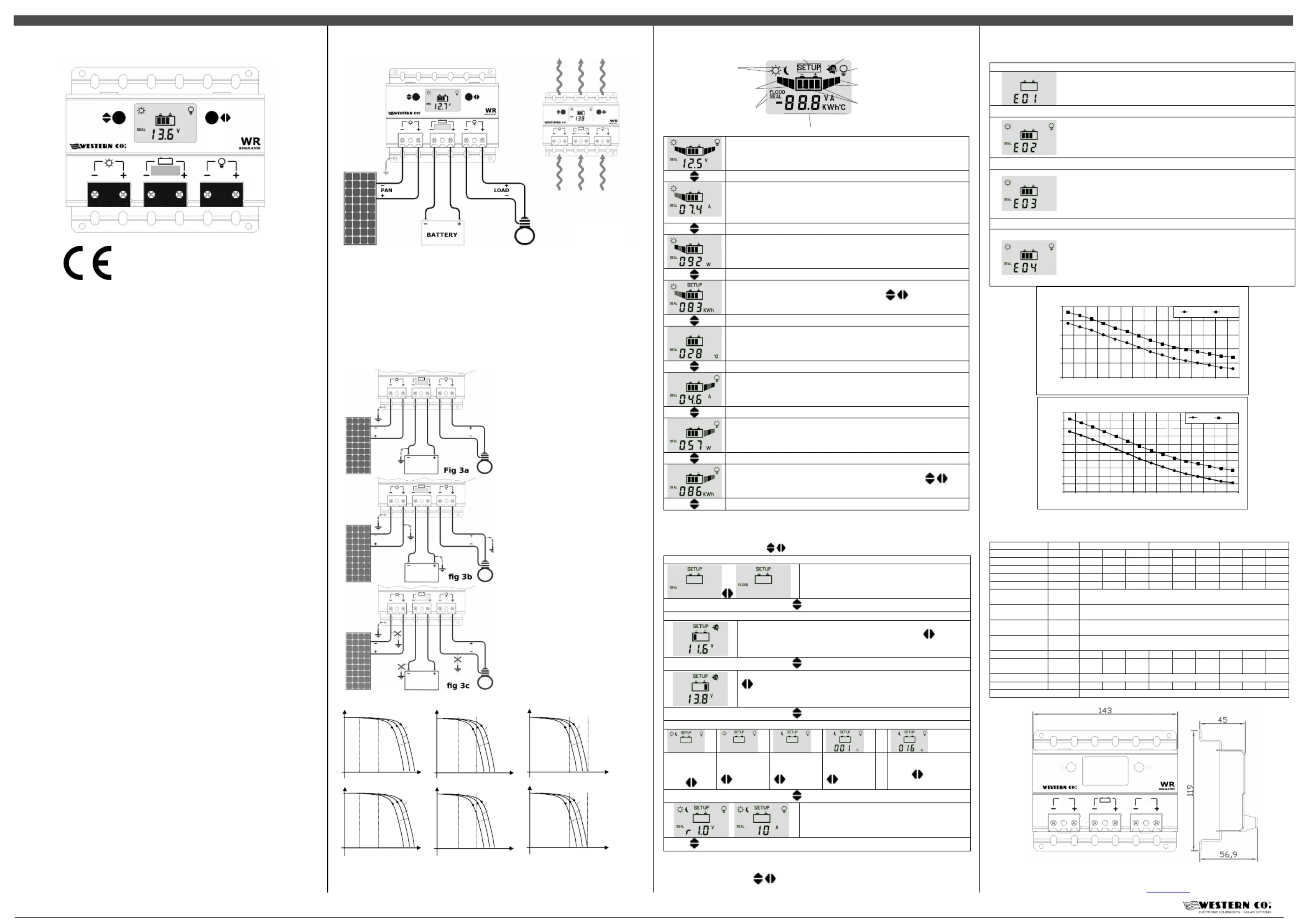

In fig. 2 è riportato lo schema di collegamento elettrico del WR10/20/30. Il
collegamento della carcassa alla terra non è obbligatorio, p1-ma è consigliato per una
più efficace protezione alle scariche atmosferiche.
Qualora sia richiesto di connettere un morsetto della batteria alla terra è possibile
farlo come in fig 3a; é possibile
connettere insieme alla terra i
morsetti +PAN, +BATT e +LOAD come
in fig 3b, non è invece possibile
connettere la terra come in fig 3c.
Il modulo PV da collegare al
regolatore WR10/20/30 va scelto
rispettando i seguenti criteri:
-La corrente di cortocircuito (Isc) del
modulo PV non deve superare la
corrente nominale 10A per il WR10,
20A per il WR20 e 30A per il WR30.
-La tensione a circuito aperto Voc del
modulo PV va scelta in base alla
tensione della batteria da ricaricare.
Quando una batteria è in carica la sua
tensione varia da 11.0V a 14.4V per
sistemi a 12V e da 22.0V a 28.8V per
batteria a 24V. Il modulo PV va scelto
in modo che la sua tensione di
massima potenza Vmp sia circa
uguale alla massima tensione di
batteria fig. 4b e 4e. Qualora si scelga
un modulo con una Vmp molto
maggiore della massima tensione di
batteria (fig. 4a e 4d) si rischia di non
sfruttare tutta la potenza del modulo
PV. Invece se la Vmp è scelta troppo
piccola rispetto l’intervallo di
variazione della tensione di batteria
(fig. 4c e 4f) si rischia che la batteria
non riuscirà mai a caricarsi alla sua massima tensione.
Ipan
Vpan
Vbatt
11V
Vbatt
14.5V
Vpan Vpan
Vbatt
11V
Vbatt
14.5V
Vbatt
11V
Vbatt
14.5V
T25°C
T35°C
T55°C
T25°C
T35°C
T55°C
T25°C
T35°C
T55°C
Vpan
Vbatt
22V
Vbatt
28.8V
Vpan Vpan
Vbatt
22V
Vbatt
28.8V
Vbatt
22V
Vbatt
28.8V
T25°C
T35°C
T55°C
T25°C
T35°C
T55°C
T25°C
T35°C
T55°C
g. 4a
g. 4b
g. 4c
g. 4d
g. 4e
Vmp
Vmp
Vmp
Vmp
Vmp
Vmp
OK
OK
NO
NO
NO
NO
Ipan
Ipan
Ipan
Ipan Ipan
Funzionamento del sistema
Stato giorno/notte
Visualizzato nelle sole schermate di configurazione
Protezione batteria scarica attiva
Accensione carico
Indica quale programma di
ricarica è attualmente impostato
Visualizza le misure interne
Livello di
tensione nella batteria
Indicazione assorbimento
corrente sul carico
Indicazione assorbimento
corrente dal pannello PV
Pagina principale.
Visualizza la tensione di batteria, lo stato giorno/notte rilevato dal modulo PV, l’icona
del carico se accesa indica che il carico è alimentato ed è visualizzato il programma di
ricarica attualmente selezionato.
Visualizza la corrente del modulo PV. Ricordiamo che la corrente erogata dal modulo PV
dipende dallo stato di soleggiamento dello stesso e dallo stato di carica della batteria.
Con la batteria carica (Vbatt>14,4V @12V o Vbatt>28,8V @24V) anche con un buon
soleggiamento del modulo si hanno correnti di ricarica basse in quanto è il regolatore
che limita tale corrente per evitare sovraccarico della batteria.
Visualizza la potenza in watt attualmente erogata dal modulo PV.
Visualizza il contatore dell’energia erogata dal modulo in KWh. E’ possibile azzerare
questa misura premendo contemporaneamente i pulsanti per 2 secondi.
Visualizza la temperatura della batteria attualmente misurata dalla sonda interna al
WR10/20/30.
Visualizza la corrente attualmente erogata al carico; anche se in questa schermata
compare accesa l’icona del carico non è detto che questo sia effettivamente alimentato,
infatti il carico è controllato secondo il programma di gestione carico attualmente
impostato .
Visualizza la potenza attualmente erogata al carico in watt.
E’ visualizzato il contatore dell’energia in KWh consumati dal carico. E’ possibile
azzerare questo contatore premendo contemporaneamente i pulsanti per 2
secondi.
Alla pressione del tasto sinistro si ritorna alla pagina principale.
Configurazione del sistema
Si accede alle pagine di configurazione del WR10/20/30 mantenendo premuti per
almeno 2 secondi i pulsanti .
Pagina configurazione programma di ricarica
Imposta il programma di ricarica per la batteria.
Si consiglia di impostare il programma SEAL per batterie
ermetiche o al gel, invece il programma FLOOD per la ricarica
di batteria ad acido libero.
cambio pagina
Pagina Configurazione tensione di Low Battery
Imposta la tensione di intervento della protezione di Low battery (distacco del
carico in caso di batteria scarica). Alla pressione del tasto si modifica
l’impostazione da 10.8V a 12.2V per sistemi a 12V e da 21.6V a 24.4V per sistemi a
24V.
cambio pagina
Imposta la tensione di uscita da protezione di Low battery . Alla pressione del tasto
si modifica l’impostazione da 12.4V a 13.8V per sistemi a 12V e da 24.8V a
27.6V per sistemi a 24V.
Impostazione disponibile di per versione firmware ≥2.1
cambio pagina
Pagina Configurazione programma gestione carico
.
carico sempre
acceso sia di
giorno che di
notte.
carico acceso
solo di giorno.
carico acceso
solo di notte.
carico acceso di
notte per 1 ora.
carico acceso di notte per
16 ore.
cambio pagina
Visualizza alternativamente la versione firmware e la
versione 10A, 20A e 30A del regolatore.
Alla pressione del tasto sinistro si ritorna nella pagina configurazione programma di ricarica
Una volta modificate le impostazioni del WR10/20/30 queste diventano operative
solo dopo essere usciti dalla pagine di configurazione mantenendo premuti per
almeno 2 secondi i tasti .
Codici di errore
All’intervento delle protezioni interne del WR10/20/30 compaiono dei codici di
errore come riportato di seguito.
Tabella codice errore
E’ stata connessa la batteria con polarità invertite. Rivedere il collegamento
elettrico della batteria.
Interviene quando la temperatura interna del WR10/20/30 supera gli 80°C e
disattiva la ricarica. Si esce automaticamente da questa protezione quando la
temperatura interna scende al di sotto della soglia di 50°C (nota: la temperatura
interna al regolatore non è visualizzata nell’LCD). Qualora intervenga spesso
questa protezione consigliamo di alloggiare il regolatore in un luogo più fresco.
Intervenuta protezione di sovraccarico. La corrente del carico p1-ha superato il limite
massimo consentito per il WR10/20/30 ( nella tabella caratteristiche Iload
elettriche) e il regolatore p1-ha distaccato il carico per prevenire rotture interne. Nel
caso intervenga questa segnalazione è necessario verificare se la corrente
assorbita dal carico è inferiore al limite consentito. Dopo 1 minuto il WR10/20/30
alimenta nuovamente il carico.
La corrente del modulo ha superato la massima corrente consentita ( nella Ipan
tabella caratteristiche elettriche) e il WR10/20/30 ha disabilitato la ricarica per
prevenire rotture interne. Dopo circa 1 minuto il WR10/20/30 riattiva la ricarica
automaticamente. Questa protezione interviene qualora si connetta al regolatore
un modulo PV con una corrente troppo elevata ( del modulo supera la Isc Ipan
sulla tabella caratteristiche elettriche), quindi qualora intervenga questa
protezione è necessario scegliere un differente modulo.
Tensione ne carica in funzione della temperatura
sistema a 12V
13,50
14,00
14,50
15,00
15,50
16,00
-10
-5
0
5
10
15
20
25
30
35
40
45
50
55
60
Temperatura °C
Tensione na carica Volt
SEAL
FLOOD
Tensione ne carica in funzione della temperatura
sistema a 24V
27,00
27,50
28,00
28,50
29,00
29,50
30,00
30,50
31,00
31,50
32,00
-10
-5
0
5
10
15
20
25
30
35
40
45
50
55
60
Temperatura °C
Tensione na carica Volt
SEAL
FLOOD
fig. 5
CARATTERISTICHE ELETTRICHE
WR10
Min
Tip
Max
Min
Tip
Max
Min
Tip
Max
Tensione
batteria
Vbatt [V]
10
-
35
10
35
10
35
Tensione
PV
Vpan [V]
20
-
55
20
-
55
20
-
55
Corrente
PV
Ipan [A]
-
-
10
-
-
20
-
-
30
Corrente del carico
Iload [A]
-
-
10
-
-
20
-
-
30
Tensione di carica @
25°C SEAL
Vch
14.4V @12V
(default)
28.8V @24V (default)
Tensione di
carica @
25°C FLOOD
Vch
14.8V @12V
29.6V @24V
Protezione batteria
scarica
Vlb
impostabile da 10.8V a 12.2V @12V
(11.6V default)
impostabile da 21.6V a 24.4V @24V (23.2V default)
Soglia ripristino da
batteria scarica
VexLb
impostabile da 12.4V a 13.8V @12V*
(13.8V default)
impostabile da 24.8V a 27.6V @24V* (27.6V default)
Auto consumo
Isleep [mA]
8,0
8,0
8,0
Temperatura di
esercizio
Tamb °C
-
10
-
60
-
10
-
60
-
10
.
60
Potenza dissipata
Pdiss
6.8W @10A
8.0W @20A
16.0W @30A
Sezione ai morsetti
mm
2
1
-
10
1
-
10
1
-
10
Grado di protezione
IP20
* Impostazione disponibile di per versione firmware ≥2.1
Garanzia
Western Co srl garantisce la buona qualità e la buona costruzione del prodotto WR10/20/30 per un periodo di
5 anni. Le condizioni di garanzia sono consultabili sul sito
www.western.it
Fig. 2

Produkt Specifikationer

Mærke: Western Co.
Kategori: Ikke kategoriseret
Model: WR20

Har du brug for hjælp?

Hvis du har brug for hjælp til Western Co. WR20 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Western Co. Manualer

Western Co.

Western Co. WR20 Manual

12 December 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Supermicro

Supermicro X10SLE-HF Manual

13 Januar 2025
Supermicro

Supermicro X10SLE-DF Manual

13 Januar 2025
Supermicro

Supermicro X10SLD-HF Manual

13 Januar 2025
MSW

MSW -EGN-13 Manual

12 Januar 2025
MSW

MSW -ISU-GIL ALU1 Manual

12 Januar 2025
MSW

MSW -RTH-400A Manual

12 Januar 2025
Dimplex

Dimplex QRAD200E Manual

12 Januar 2025
DAS Audio

DAS Audio AX-112-5 Manual

12 Januar 2025
Sony

Sony Clié PEGA-UC60K Manual

12 Januar 2025
IFM

IFM RU1088 Manual

12 Januar 2025
