Side 1/2

Amplifier or receiver

Amplificateur ou récepteur

Verstärker oder Receiver

Amplificatore o ricevitore

10 mm (3/8")

Speaker output terminals

Bornes de sortie enceinte

Lautsprecherausgangs-

klemmen

Morsetti di uscita degli

speaker

CONSUMER PRECAUTIONS

Read these precautions carefully before setting up your NS-AW294 / NS-AW194

speakers.

• When installing these speakers outdoors, try to minimize their exposure to rain and

snow by mounting the speaker in corners or under eaves.

• Since these speakers are to be wall / ceiling mounted, it is essential that they are

firmly secured. Be sure to consult a reliable source about the best type of

fastener for your particular wall / ceiling’s construction.

• Do not attach them to thin plywood or soft wall / ceiling surface materials as the

screws may tear free, causing the speakers to fall and be damaged, or result in

personal injury.

• Do not fasten the speakers to wall / ceiling with nails, adhesives, or other unsafe

hardware. Long-term use and vibrations may cause them to pull free.

• Do not place the speakers where they are liable to be knocked over or struck by

falling objects. Stable placement will also ensure better sound performance.

• When changing the angle of the speakers, be sure to adjust the angle after

loosening the knob on the both sides. The speakers may be damaged by excessive

power.

• Lower the power amplifier / receiver volume control before changing input sources.

Always turn the amplifier / receiver unit off when installing or removing input cables.

• Anytime you note distortion, reduce the volume control on your power amplifier /

receiver to a lower setting. Never allow your power amplifier to be driven into

“clipping”.

• Do not attempt to modify or fix the speakers. Contact qualified Yamaha service

personnel when any service is needed. The cabinet should never be opened for any

reasons.

• Do not attempt to clean the speakers with chemical solvents as this might damage

the finish. To clean wipe with a dry, soft cloth.

• Secure placement or installation is the owner’s responsibility.

Yamaha shall not be liable for any accident caused by improper placement or

installation of speakers.

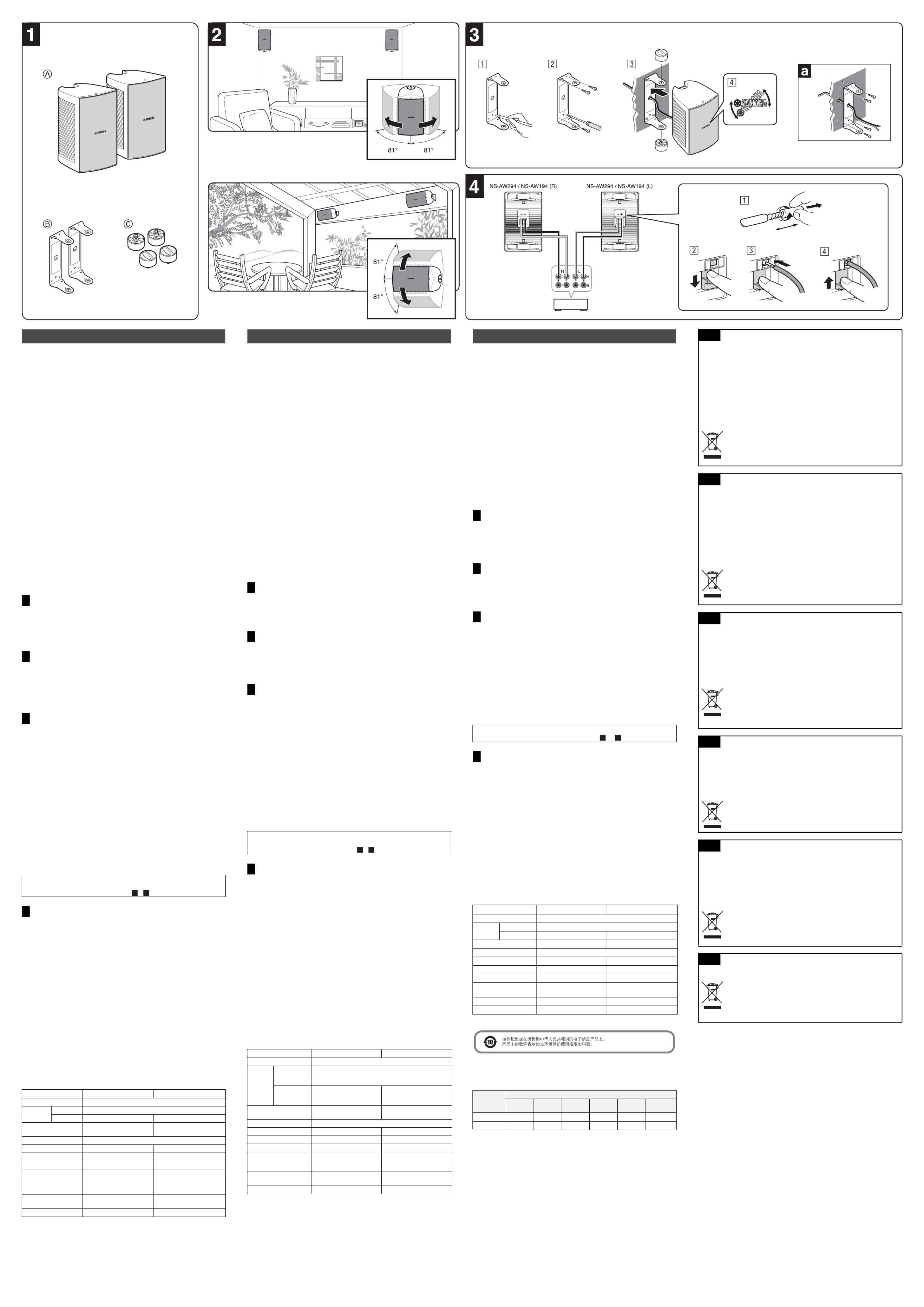

After unpacking, please inspect contents to confirm all the following items are

contained.

A Speaker × 2

B Bracket × 2

C Knob × 4

Please read carefully before installation.

• Make sure that there is sufficient space without obstructions on a wall / ceiling for

installation. Be aware of the product dimensions and weight (See

SPECIFICATIONS below).

• Before installing the speakers, run the speaker cables to the installation location.

To wall / ceiling mount the speakers, use the included bracket.

! Using the bracket as a template mark the locations (four points) of the key hole

slots on the mounting area.

± Using appropriate hardware (not included) securely fasten the bracket to the wall /

ceiling.

# Position the speaker in the bracket and secure the speaker by using the two knobs

included.

$ Rotate the YAMAHA emblem according to the position of the speaker.

Before making connections, make sure that the amplifier / receiver is switched off.

CONNECTIONS

• Connect the input terminals at the rear of the speakers to the speaker output

terminals of the amplifier / receiver with the speaker cables (not included).

• Connect each speaker making sure not to reverse the polarity “+” (red), “–” (black).

If the speaker is connected with reversed polarity, the sound will be unnatural and

lack bass.

HOW TO CONNECT

! Remove approximately 10 mm (3/8″) of insulation from the end of each speaker

cable and twist the exposed wires of the cable together to prevent short circuits.

± Press and hold the terminal tab.

# Insert the bare wire.

$ Release the tab so that it closes security on the bare wire, not the insulation.

% Test the security of the connection by pulling gently on the cable.

SPECIFICATIONS (For single speaker)

* Specifications subject to change without notice due to product improvements.

English

1UNPACKING

2BEFORE INSTALLATION

3MOUNTING THE SPEAKERS

Notes:

• When using the brackets to mount the speakers on a wall / ceiling, please use

safety wire (not included) between the bracket and the wall / ceiling to prevent the

speaker from falling.

• When adjusting the angle with the bracket fixed to the speaker, loosen the knobs on

both sides before changing the direction of the speaker. (Angle adjustment can be

performed after the knobs, fastened tightly, are loosened by rotating them 2 to 2-1/2

times.) When excessive force is applied while the knob is tightly shut, the fixed

portion may collapse and angle adjustment will be disabled. After adjusting the

angle, tighten the knob so that the speaker will be steadfast.

If speaker cable (not included) is being fed from a hole in the wall / ceiling behind the

bracket, pull this speaker cable through the hole in the bracket before mounting the

bracket [figure - ].

4CONNECTING YOUR AMPLIFIER / RECEIVER

Notes:

• Do not let the bare speaker wires touch each other as this could damage the

speaker or amplifier / receiver, or both.

• Make sure the terminal is gripping the bare wire, not the insulation.

NS-AW294 NS-AW194

Type 2-Way Bass Reflex

Driver Tweeter 2.5 cm (1″) Balanced dome type

Woofer 16 cm (6-1/2″ ″) cone type 10 cm (4 ) cone type

Frequency response 80 Hz to 20 kHz (–10 dB) 100 Hz to 20 kHz (–10 dB)

Impedance 8 ohms

Nominal input 50 W 30 W

Maximum input 100 W 80 W

Sensitivity 87 dB / 2.83 V, 1 m 85 dB / 2.83 V, 1 m

Dimensions (W × H × D)

(excluding bracket and

knobs)

190 × 308 × 217 mm

(7-1/2″ × 12-1/8″ × 8-1/2″)

152 × 243 × 171 mm

(6″ × 9-5/8″ × 6-3/4″)

Weight (including bracket

and knobs) 2.3 kg (5.1 lbs.) 1.6 kg (3.5 lbs.)

Movable angle 13.5 degree pitch 13.5 degree pitch

MISES EN GARDES POUR L’UTILISATION

Avant de positionner les enceintes NS-AW294 / NS-AW194, lisez attentivement ces

mises en garde.

• En cas d’installation des enceintes à l’extérieur, faites en sorte de réduire leur

exposition à la pluie et à la neige en les installants dans des coins ou sous des

abris.

• Ces enceintes devant être installées au mur ou au plafond, il est important qu’elles

soient fixées fermement. Consultez une source fiable pour le type de fixations

les mieux adaptées à vos murs / plafond.

• Ne les fixez pas sur des contre-plaqués minces ou des surfaces de mur / plafond

molles les vis pouvant s’arracher et entraîner la chute des enceintes qui pourraient

s’endommager et provoquer des lésions corporelles.

• Ne fixez pas les enceintes au mur / plafond en utilisant des clous, des adhésifs ou

autre matériel peu sûr. Une utilisation prolongée et les vibrations pourraient les

décrocher.

• N’installez pas les enceintes où elles pourraient être renversées ou heurtées par

des objets tombant de haut. Une mise en place stable garantit aussi une meilleure

réproduction du son.

• En cas de changement d’angle des enceintes, vérifiez d’avoir correctement réglé

l’angle en desserrant le bouton situé sur les deux côtés. Sinon les enceintes

risquent d’être endommagées par une puissance trop élevée.

• Avant de modifier les sources d’entrée, baissez le volume de l’amplificateur /

récepteur. Avant de brancher ou de débrancher les câbles d’entrée éteignez

l’amplificateur / récepteur.

• Lorsque vous entendez de la distorsion, réduisez le niveau de volume de votre

amplificateur / récepteur. Ne laissez pas l’amplificateur «écrêter».

• N’essayez pas de modifier ou de réparer les enceintes. Pour la réparation,

contactez un centre de service après-vente Yamaha agréé. L’enceinte ne doit en

aucun cas être ouverte.

• N’essayez pas de nettoyer les enceintes avec des solvants chimiques. Cela

risquerait d’endommager l’apprêt. Pour le nettoyage, utilisez un chiffon sec et doux.

• Le propriétaire des enceintes est responsable de leur emplacement et de leur

installation.

Yamaha décline toute responsabilité en cas d’accident causé par un

positionnement ou une installation inadéquate des enceintes.

Après le déballage vérifiez que les articles suivant sont présents.

A Enceinte × 2

B Patte de fixation × 2

C Bouton × 4

Veuillez lire attentivement cette section avant de procéder à l’installation.

• Veillez à ce qu’il y ait un espace suffisant sans obstruction pour l’installation au mur /

plafond. Soyez conscient des dimensions et du poids du produit (voir

CARACTERISTIQUES TECHNIQUES ci-dessous).

• Avant d’installer les enceintes, acheminez les câbles d’enceinte jusqu’à

l’emplacement d’installation.

Pour l’installation au mur / plafond des enceintes, utilisez la patte de fixation livrée avec

ces dernières.

! En utilisant la patte de fixation comme gabarit, marquez les emplacements

(quatre points) des boutonnières sur la zone d’installation.

± Utilisez le matériel de fixation approprié (non compris) pour fixer fermément la

patte de fixation au mur / plafond.

# Placez l’enceinte sur la patte de fixation et fixez-la en utilisant les deux boutons

compris dans la fourniture.

$ Tournez le symbole YAMAHA suivant la position de l’enceinte.

Avant de réaliser les raccordements, assurez-vous que l’amplificateur / récepteur est

éteint.

RACCORDEMENTS

• Raccordez les bornes d’entrée situées sur la face arrière des enceintes aux bornes

de sortie des enceintes situées sur l’amplificateur / récepteur en utilisant les câbles

d’enceintes (non compris).

• Raccordez chaque enceinte en veillant à ne pas inverser la polarité « + » (rouge),

« – » (noir). Si l’enceinte est raccordée avec la polarité inversée, le son émis sera

innaturel et sans graves.

REALISATION DU RACCORDEMENT

! Enlevez environ 10 mm d’isolement de l’extrémité de chaque câble d’enceinte et

torsadez ensemble la partie dénudée des câbles afin d’éviter tout court-circuit.

± Appuyez sur le levier de la borne et maintenez-le.

# Insérez le fil dénudé.

$ Relâchez le levier pour qu’il se referme convenablement en serrant le fil dénudé et

non l’isolant.

% Vérifiez que les fils sont bien maintenus en tirant doucement dessus.

CARACTERISTIQUES TECHNIQUES (Pour une enceinte)

* Les spécifications sont sujettes à changement sans notification pour amélioration des

performances du produit.

Français

1DEBALLAGE

2AVANT L’INSTALLATION

3INSTALLATION DES ENCEINTES

Remarques :

• Lors de l’utilisation des pattes de fixation pour l’installation des enceintes au mur /

plafond, placez un câble de sécurité (non compris) entre la patte de fixation et le

mur / plafond pour éviter que l’enceinte ne tombe.

• Lors du réglage de l’angle avec les pattes de fixation des enceintes, desserrez les

boutons situés sur chaque côté avant de modifier l’orientation des enceintes. (Le

réglage de l’angle peut être effectué une fois les boutons, serrés fermement,

desserrés en les tournant de 2 à 2 tours et 1/2.) Une pression excessive appliquée

alors que le bouton est fermement serré peut entraîner la chute de la partie fixe et

ainsi l’impossibilité de régler l’angle. Une fois l’angle réglé, serrez le bouton de

façon à ce que l’enceinte soit stable.

Si le câble d’enceinte (non compris) passe au travers d’un trou du mur / plafond situé

derrière la patte de fixation, avant d’installer la patte de fixation faites passer le câble

d’enceinte à travers le trou percé dans la patte de fixation [figure - ].

4BRANCHEMENT DE L’AMPLIFICATEUR / RECEPTEUR

Remarques :

• Veillez à ce que les câbles dénudés des enceintes n’entrent pas en contact les uns

avec les autres. Cela pourrait endommager l’enceinte ou l’amplificateur / récepteur

ou les deux.

• Vérifiez que la borne serre le fil dénudé et non l’isolant.

NS-AW294 NS-AW194

Type Type bass reflex à 2 voies

Driver Tweeter 2,5 cm type dôme symétrique

Woofer 16 cm type cône 10 cm type cône

Réponse en fréquence 80 Hz à 20 kHz (–10 dB) 100 Hz à 20 kHz (–10 dB)

Impédance 8 ohms

Entrée nominale 50 W 30 W

Entrée maximum 100 W 80 W

Sensibilité 87 dB / 2,83 V, 1 m 85 dB / 2,83 V, 1 m

Dimensions (L × H × P)

(avec exclusion des

pattes de fixation et des

boutons)

190 × 308 × 217 mm 152 × 243 × 171 mm

Poids (y compris la patte

de fixation et les boutons) 2,3 kg 1,6 kg

Angle mobile inclinaison de 13,5 degrés inclinaison de 13,5 degrés

SICHERHEITSVORSCHRIFTEN FÜR DIE KUNDEN

Lesen Sie die folgenden Sicherheitsvorschriften aufmerksam, bevor Sie Ihre

NS-AW294 / NS-AW194 Lautsprecher installieren.

• Sorgen Sie bei der Installation dieser Lautsprecher in Außenbereichen dafür, dass

sie ausreichend vor Regen und Schnee geschützt sind; montieren Sie sie zu

diesem Zweck in einer Ecke oder unter einer Traufe.

• Diese Lautsprecher sind für die Wand-/Deckenmontage ausgelegt und müssen

daher unbedingt sicher befestigt werden. Lassen Sie sich bei einem

zuverlässigen Händler über die Art Verbindungselemente beraten, die für Ihre

spezifische Wand-/Deckenkonstruktion am besten geeignet ist.

• Montieren Sie die Lautsprecher nicht an dünnem Sperrholz oder an weichen

Wand-/Deckenmaterialien, da sich die Schrauben möglicherweise lösen und die

Lautsprecher herunterfallen, was Schäden an den Lautsprechern oder

Körperverletzungen zur Folge haben kann.

• Befestigen Sie die Lautsprecher nicht mit Nägeln, Klebstoff oder anderen

ungeeigneten Verbindungselementen an der Wand/Decke. Nach langjähriger

Nutzung oder durch Vibrationen können sich die Lautsprecher ebenfalls von der

Wand/Decke lösen.

• Positionieren Sie die Lautsprecher nicht an Stellen, an denen die Gefahr besteht,

dass sie umgestoßen oder von herunterfallenden Gegenständen getroffen werden

können. Eine stabile Positionierung garantiert auch einen besseren Klang.

• Wenn Sie die Lautsprecher in einem anderen Winkel positionieren möchten, stellen

Sie den Winkel entsprechend ein, nachdem Sie den Knopf auf beiden Seiten gelöst

haben. Durch eine zu große Leistung können die Lautsprecher beschädigt werden.

• Reduzieren Sie den Lautstärkepegel des Leistungsverstärkers / Receivers, bevor

Sie den Signaleingang wechseln. Schalten Sie der Verstärker / Receiver immer

aus, bevor Sie die Eingangskabel anschließen oder entfernen.

• Reduzieren Sie jedes Mal, wenn Verzerrung auftritt, den Lautstärkepegel am

Leistungsverstärker / Receiver. Achten Sie darauf, dass der Leistungsverstärker nie

in eine „Begrenzungsverzerrung“ getrieben wird.

• Versuchen Sie nicht, die Lautsprecher abzuändern oder zu reparieren.

Falls Reparaturarbeiten erforderlich sind, wenden Sie sich bitte immer an

das qualifizierte Kundendienstpersonal von Yamaha. Das Gehäuse sollte unter

keinen Umständen geöffnet werden.

• Verwenden Sie zum Reinigen der Lautsprecher keine chemischen Lösungsmittel,

da diese die Appretur beschädigen könnten. Wischen Sie sie mit einem trockenen,

weichen Tuch ab.

• Der Benutzer ist für die sichere Positionierung oder Montage der

Lautsprecher verantwortlich.

Yamaha haftet unter keinen Umständen für Unfälle, die auf die unsachgemäße

Positionierung oder Montage der Lautsprecher zurückzuführen sind.

Prüfen Sie nach dem Auspacken, dass alle nachfolgend angeführten Artikel im

Lieferumfang enthalten sind.

A 2 Lautsprecher

B 2 Halterungen

C 4 Drehknöpfe

Bitte lesen Sie dies vor der Installation gründlich durch.

• Stellen Sie sicher, dass der Platz für die Montage ausreicht und keine Hindernisse

an der Wand/Decke vorhanden sind. Beachten Sie die Produktabmessungen und

das Gewicht (siehe TECHNISCHE DATEN weiter unten).

• Verlegen Sie vor dem Installieren der Lautsprecher die Lautsprecherkabel zum

Installationsort.

Verwenden Sie bei der Wand-/Deckenmontage der Lautsprecher die mitgelieferten

Halterungen.

! Nehmen Sie die Halterung als Vorlage und markieren Sie die Stellen (vier Punkte)

für die Löcher, die zwecks Montage der Lautsprecher zu bohren sind.

± Befestigen Sie die Halterung mit den passenden (nicht mitgelieferten)

Verbindungselementen an der Wand/Decke.

# Setzen Sie den Lautsprecher in die Halterung und sichern Sie ihn mit den beiden

mitgelieferten Drehknöpfen.

$ Drehen Sie das YAMAHA-Logo entsprechend der Position des Lautsprechers.

Stellen Sie sicher, dass der Verstärker / Receiver ausgeschaltet ist, bevor Sie die

Anschlüsse vornehmen.

ANSCHLÜSSE

• Schließen Sie die Eingangsklemmen mit den (nicht mitgelieferten)

Lautsprecherkabeln an der Rückseite der Lautsprecher an die

Lautsprecherausgangsklemmen des Verstärkers / Receivers an.

• Schließen Sie die Lautsprecher an; achten Sie dabei auf die korrekte Polarität

„+“ (rot), „–“ (schwarz). Bei umgepoltem Anschluss der Lautsprecher ist der Klang

unnatürlich und der Bass ist nicht gut hörbar.

SO NEHMEN SIE DIE ANSCHLÜSSE VOR

! Entfernen Sie circa 10 mm der Isolierung vom Ende der Lautsprecherkabel und

verdrehen Sie die abisolierten Drähte des Kabels miteinander, um Kurzschlüsse

zu vermeiden.

± Drücken Sie die Klemmlasche hinunter und halten Sie sie in dieser Position.

# Schieben Sie die Ader hinein.

$ Geben Sie die Lasche wieder frei, um die Ader (nicht aber den Mantel)

festzuklemmen.

% Ziehen Sie vorsichtig am Kabel, um zu überprüfen, ob es fest sitzt.

TECHNISCHE DATEN (je Lautsprecher)

* Änderungen der technischen Daten aus Gründen der Produktverbesserung ohne

vorherige Ankündigung vorbehalten.

Deutsch

1AUSPACKEN

2VOR DER INSTALLATION

3MONTAGE DER LAUTSPRECHER

Hinweise:

• Wenn Sie die Halterungen zur Befestigung der Lautsprecher an einer Wand/Decke

verwenden, verwenden Sie bitte einen Sicherheitsdraht (nicht mitgeliefert)

zwischen der Halterung und der Wand/Decke, um ein Herabfallen des

Lautsprechers zu vermeiden.

• Wenn Sie den Winkel mit der am Lautsprecher befestigten Halterung einstellen,

lösen Sie die Drehknöpfe an beiden Seiten, bevor Sie die Richtung des

Lautsprechers ändern. (Die Anpassung des Winkels kann erfolgen, nachdem die

Drehknöpfe, wenn sie fest angezogen sind, durch eine 2- bis 2 1/2-malige Drehung

gelöst wurden.) Wenn übermäßige Kraft angewendet wird, während der Drehknopf

fest angezogen ist, kann sich der fixierte Bereich verziehen, was eine Anpassung

des Winkels unmöglich macht. Ziehen Sie die Drehknöpfe nach der Anpassung des

Winkels wieder fest, sodass der Lautsprecher fixiert ist.

Wenn das (nicht mitgelieferte) Lautsprecherkabel von einem Loch in der Wand/

Decke hinter der Halterung zum Lautsprecher geführt wird, ziehen Sie dieses Kabel

durch das Loch in der Halterung, bevor Sie die Halterung montieren [siehe

Abbildung - ].

4ANSCHLUSS DES VERSTÄRKERS / RECEIVERS

Hinweise:

• Achten Sie darauf, dass sich die blanken Lautsprecherdrähte nicht berühren, da

anderenfalls der Lautsprecher oder der Verstärker / Receiver oder beide

beschädigt werden können.

• Die Klemmen dürfen nur jeweils die bloßliegenden Adern, nicht aber den Mantel

berühren.

NS-AW294 NS-AW194

Typ 2-Wege Bassreflextyp

Treiber Hochtöner 2,5 cm Symmetrischer Kalottentyp

Tieftöner 16 cm Konustieftöner 10 cm Konustieftöner

Frequenzgang 80 Hz bis 20 kHz (–10 dB) 100 Hz bis 20 kHz (–10 dB)

Impedanz 8 Ohm

Nenneingangsleistung 50 W 30 W

Maximale

Eingangsleistung 100 W 80 W

Empfindlichkeit 87 dB / 2,83 V, 1 m 85 dB / 2,83 V, 1 m

Abmessungen (B × H × T)

(ohne Halterung und

Drehknöpfe)

190 × 308 × 217 mm 152 × 243 × 171 mm

Gewicht (

einschließlich

Halterung und Drehknöpfe

) 2,3 kg 1,6 kg

Verschiebbarer Winkel 13,5 Grad Neigung Winkel 13,5 Grad Neigung

PRECAUZIONI PER I CONSUMATORI

Leggere attentamente queste precauzioni prima di configurare gli speaker NS-AW294 /

NS-AW194.

• In caso di installazione degli speaker in un ambiente esterno, cercare di

minimizzarne l’esposizione a pioggia e neve montandoli in angoli o sotto a dei

cornicioni.

• Dato che gli speaker sono destinati a essere montati parete / al soffitto, è

essenziale fissarli saldamente. Accertarsi di consultare una fonte affidabile per

conoscere l’elemento di fissaggio migliore per il proprio tipo di parete /

soffitto.

• Non fissare gli speaker a materiali morbidi o in legno compensato sottile per il

montaggio parete / al soffitto, dato che le viti potrebbero causare lacerazioni in

grado di far cadere e danneggiare gli speaker o di causare lesioni personali.

• Non fissare gli speaker alla parete / al soffitto con chiodi, adesivi o altre minuterie

non sicure. L’utilizzo a lungo termine e le vibrazioni potrebbero causarne la

rimozione.

• Non posizionare gli speaker in luoghi in cui potrebbero essere rovesciati o colpiti da

oggetti cadenti. Una collocazione stabile garantirà anche migliori prestazioni

acustiche.

• In fase di modifica dell’angolazione degli speaker, assicurarsi di regolare

l’angolazione dopo aver allentato la manopola su entrambi i lati. Gli speaker

potrebbero danneggiarsi a causa della potenza eccessiva.

• Abbassare il volume dell’amplificatore / ricevitore di potenza prima di modificare le

fonti di ingresso. Spegnere sempre l’amplificatore / ricevitore in fase di installazione

o rimozione dei cavi di ingresso.

• Quando si rileva una distorsione, ridurre il volume dell’amplificatore / ricevitore di

potenza a un’impostazione inferiore. Non portare mai l’amplificatore di potenza fino

al livello di saturazione.

• Non cercare di modificare o di riparare gli speaker. Contattare un tecnico qualificato

dell’assistenza Yamaha per l’esecuzione di ogni intervento di manutenzione

richiesto. Non aprire mai l’armadio per nessun motivo.

• Non cercare di pulire gli speaker con solventi chimici, in quanto potrebbero

danneggiare le finiture. Per pulirli utilizzare un panno asciutto e morbido.

• La correttezza della posizione e dell’installazione è responsabilità del

proprietario.

Yamaha esclude ogni responsabilità in caso di incidenti causati da errori di

posizionamento o installazione degli speaker.

Dopo il disimballaggio, ispezionare il contenuto della confezione per confermare la

presenza di tutti gli elementi seguenti.

A Speaker × 2

B Staffa × 2

C Manopola × 4

Si prega di leggere con attenzione prima di procedere all’installazione.

• Accertarsi che vi sia spazio sufficiente e che non siano presenti ostacoli prima di

procedere all’installazione sulla parete / sul soffitto. Tenere in considerazione le

dimensioni e il peso del prodotto (vedere SPECIFICHE qui di seguito).

• Prima d'installare gli altoparlanti, far correre i cavi dell'altoparlante fino al punto

dell'installazione.

Per montare a parete / al soffitto gli speaker, utilizzare la staffa inclusa.

! Utilizzando la staffa come guida, contrassegnare le posizioni (quattro punti) dei

fori sull’area di montaggio.

± Utilizzando della minuteria appropriata (non fornita) fissare saldamente la staffa

alla parete / al soffitto.

# Posizionare lo speaker nella staffa e fissarlo utilizzando le due manopole incluse.

$ Ruotare l’emblema YAMAHA in base alla posizione dello speaker.

Prima di effettuare i collegamenti, assicurarsi che l’amplificatore / ricevitore sia spento.

COLLEGAMENTI

• Collegare i morsetti di ingresso sul retro degli speaker ai morsetti di uscita degli

speaker dell’amplificatore / ricevitore mediante i cavi per speaker (non forniti).

• Collegare ciascuno speaker rispettandone la polarità “+” (rosso), “–” (nero). Se uno

speaker viene collegato con la polarità invertita, il suono risulterà innaturale e privo

di bassi.

COME EFFETTUARE I COLLEGAMENTI

! Rimuovere circa 10 mm di isolamento dall’estremità di ciascun cavo degli speaker

e attorcigliare insieme i fili esposti del cavo per impedire cortocircuiti.

± Premete e tenete premuta l’aletta del terminale.

# Inserite i fili.

$ Rilasciate l’aletta in modo che faccia presa sui fili, non sull’isolante.

% Per controllare che il collegamento sia stato effettuato correttamente, tirate

leggermente il cavo.

SPECIFICHE (per il singolo speaker)

* Specifiche soggette a modifica senza preavviso per miglioramenti al prodotto.

Italiano

1DISIMBALLAGGIO

2PRIMA DI PROCEDERE ALL’INSTALLAZIONE

3MONTAGGIO DEGLI SPEAKER

Note:

• Se si utilizzano le staffe per montare gli speaker alla parete / al soffitto, utilizzare un

cavo di sicurezza (non fornito) tra la staffa e la parete / il soffitto per evitare che lo

speaker possa cadere.

• In fase di regolazione dell’angolazione con la staffa fissata allo speaker, allentare le

manopole su entrambi i lati prima di modificare la direzione dello speaker. (La

regolazione dell’angolazione può essere eseguita dopo che le manopole, fissate

saldamente, vengono allentate ruotandole 2 o 2,5 volte.) Se si applica una forza

eccessiva mentre la manopola è serrata saldamente, la parte fissata potrebbe

cedere e, in tal caso, la regolazione dell’angolazione sarebbe annullata. Dopo aver

completato la regolazione dell’angolazione, serrare la manopola assicurandosi che

lo speaker sia fissato saldamente.

Se il cavo dello speaker (non fornito) viene inserito attraverso un foro nella parete /

nel soffitto dietro la staffa, farlo passare attraverso il foro nella staffa prima di montare

quest’ultima [figura - ].

4COLLEGAMENTO DELL’AMPLIFICATORE / RICEVITORE

Note:

• Impedire il contatto tra i fili privi di isolamento dello speaker, dato che ciò potrebbe

causare danni allo speaker o all’amplificatore / ricevitore o a entrambi.

• Accertatevi che il terminale faccia presa sui fili, non sull’isolante.

NS-AW294 NS-AW194

Tipo Tipo di bass reflex a 2 vie

Driver Tweeter 2,5 cm tipo di cupola bilanciata

Woofer 16 cm tipo conico 10 cm tipo conico

Risposta in frequenza Da 80 Hz a 20 kHz (–10 dB) Da 100 Hz a 20 kHz (–10 dB)

Impedenza 8 ohm

Ingresso nominale 50 W 30 W

Ingresso massimo 100 W 80 W

Sensibilità 87 dB / 2,83 V, 1 m 85 dB / 2,83 V, 1 m

Dimensioni (L × A × P)

(esclusi staffa e

manopole)

190 × 308 × 217 mm 152 × 243 × 171 mm

Peso (inclusi staffa e

manopole) 2,3 kg 1,6 kg

Angolo di inclinazione 13,5 gradi 13,5 gradi

Produkt Specifikationer

Mærke:	Yamaha
Kategori:	Højttaler
Model:	NS-AW294
Bredde:	190 mm
Dybde:	217 mm
Højde:	308 mm
Vægt:	2000 g
Produktfarve:	Hvid
Udgangseffekt (RMS):	50 W
Equalizer:	Ingen
Højde (med stativ):	2000 mm
Anbefalet brug:	Universel
Frekvensområde:	80 - 20000 Hz
Impedens:	8 ohm (Ω)
Forbindelsesteknologi:	Ledningsført
Højttaler, type:	2-vejs
Lyd-output kanaler:	2.0 kanaler
Højttaler, placering:	Udendørs
Antal drivere:	1
Diskanthøjttaler:	Ja
Peak Music-Udgangseffekt (PMPO):	100 W
Sensitivitet:	87 dB
Diskant diameter:	25 mm
Bashøjttaler:	Ja
Woofer diameter:	160 mm
Forstærker:	Ingen
Egnet til udendørs brug:	Ja
Klemskrue:	Ja
