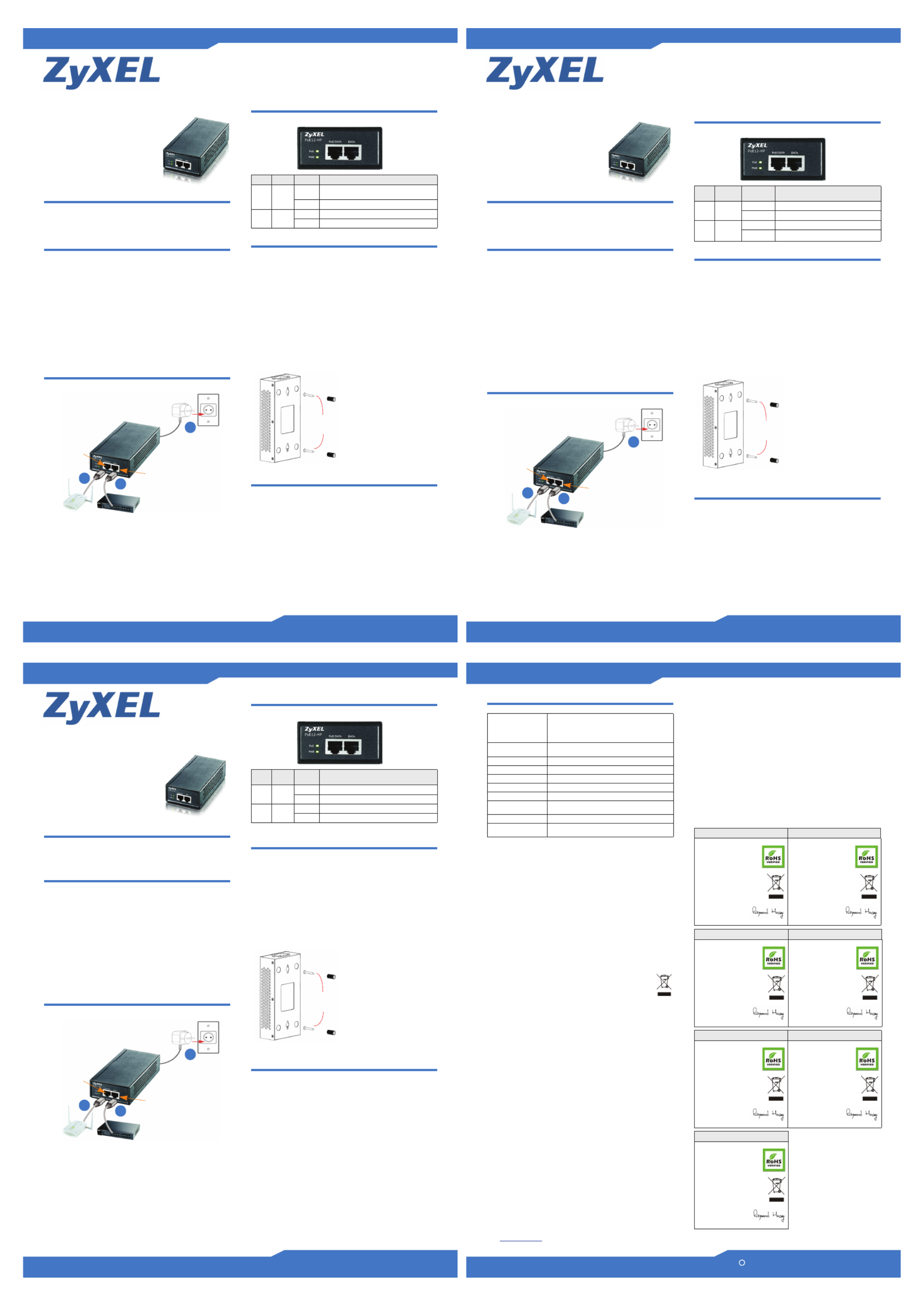

Box Contents

Overview

The PoE12-HP is a one-port power injector, designed for use with 10/

100/1000 BaseT Ethernet networks. The PoE12-HP injects DC power

through the unused twisted-wires of a standard 8-pin CAT 5 cable.

This increases flexibility in the positioning of a power over Ethernet

(PoE) enabled device by eliminating the need for a nearby power

source.

Key Features

• Complies IEEE802.3at and IEEE 802.3af.

• One RJ-45, 10/100/1000 Mbps PoE-enabled port.

• Ensures a constant power supply to a PoE-enabled device.

• Automatically detects if the connected device is PoE-enabled to

avoid sending power to a non-PoE device.

Connecting the PoE12-HP

Connect the PoE12-HP as follows.

1. The DATA port does not deliver power. Use an Ethernet cable to

connect the PoE12-HP’s DATA port to the LAN of an Ethernet

device (such as an Ethernet switch).

2. The PoE/DATA port sends power and Ethernet data to your PoE-

enabled device. Use a straight-through Ethernet cable to connect

the PoE/DATA port to your PoE-enabled device.

The maximum Ethernet cable length is 100m.

• One PoE12-HP • One User’s Guide • Wall-mounting

Accessory

• One Power Cord • One Warrenty Card

DATA

PoE/DATA

PoE-enabled

device Ethernet device

3. Use the included power cord to connect the PoE12-HP’s power

socket to a power source (wall outlet or power strip).

• The PWR LED turns on green when the PoE12-HP is receiving

power.

LEDs

The following table describes the LEDs on the PoE12-HP.

Wall Mounting

Do the following to attach your PoE12-HP to a wall.

1. Screw the two screws provided with your PoE12-HP into the wall

106 mm apart. Use screws with 6 mm ~ 8 mm (0.24" ~ 0.31") wide

heads. Do not screw the screws all the way in to the wall; leave a

small gap between the head of the screw and the wall.

2. The gap must be big enough for the screw heads to slide into the

screw slots and the connection cables to run down the back of the

PoE12-HP.

Make sure the screws are securely fixed to the wall and strong

enough to hold the weight of the PoE12-HP with the connection

cables.

3. Align the holes on the back of the PoE12-HP with the screws on

the wall. Hang the PoE12-HP on the screws.

Troubleshooting

The PWR LED is off and/or power is not being supplied to my PoE-

enabled device.

• Check to see that the power cord is securely connected to the

PoE12-HP and an appropriate power source. Make sure the power

source is on and functioning properly.

• Refer to the Connecting the PoE12-HP section. Check that the

Ethernet cables are connected properly and that you are using the

correct type of Ethernet cable. Contact your local distributor if the

problem persists.

LED Color Status Description

PoE Green Blinking The PoE12-HP is detecting PoE-enabled device.

On PoE power is supplied.

PWR Green On The system is turned on.

Off The system is off or has failed.

The PoE12-HP should be wall-mounted

vertically with the power socket facing

upwards.

106mm

User’s Guide

PoE12-HP

802.3at PoE Injector

Version 1.00

Edition 1, 4/2011

ENGLISH

Packungsinhalt

Übersicht

Der PoE12-HP ist ein Power Injector mit einem Anschluss für die

Verwendung mit 10/100/1000 BaseT Ethernet-Netzwerken. Der

PoE12-HP-Anschluss leitet DC-Strom durch die nicht verwendeten

gedrehten Leitungen eines 8-poligen CAT 5-Standardkabels. Das

bietet mehr Flexibilität beim Aufstellen eines PoE-fähigen Geräts, da

dafür nun keine zusätzliche Stromquelle benötigt wird.

Die wichtigsten Leistungsmerkmale

• Entspricht IEEE802.3at und IEEE 802.3af.

• Ein PoE-fähiger RJ-45-Anschluss, 10/100/1000 Mbps.

• Stellt eine gleichmäßige Stromversorgung für ein PoE-fähiges Gerät

sicher.

• Erkennt automatisch, ob das angeschlossene Gerät PoE-fähig ist,

um die Stromversorgung eines nicht PoE-fähigen Geräts zu

vermeiden.

Anschließen des PoE12-HP

Schließen Sie den PoE12-HP entsprechend der folgenden

Beschreibung an.

1. Der DATA-Anschluss liefert keinen Strom. Schließen Sie ein

Ethernet-Kabel an den DATA-Anschluss des PoE12-HP und an

den LAN-Anschluss eines Ethernet-Geräts (z. B. eines Ethernet-

Switches) an.

2. Der Anschluss PoE/DATA leitet den Strom über das Ethernetkabel

zum PoE-fähigen Gerät. Verbinden Sie das PoE-fähige Gerät mit

einem direkten Ethernetkabel an den Anschluss PoE/DATA an.

Die maximale Lange des Ethernetkabels betragt 100m.

• Ein PoE12-HP • Ein Benutzerhandbuch • Wandmontage-

Zubehör

• Ein Netzkabel • Eine Garantiekarte

DATA

PoE/DATA

PoE aktiviert

GerätEthernet-Gerät

3. Schließen Sie das mitgelieferte Stromkabel an den Netzanschluss

und an das Stromnetz an (Wandsteckdose oder

Steckdosenleiste).

• Die PWR-LED wird grun, sobald der Anschluss PoE12-HP mit

Strom versorgt.

LED-Anzeigen

In der folgenden Tabelle wird die Bedeutung der unterschiedlichen

LED-Anzeigen des PoE12-HP beschrieben.

Wandmontage

Führen Sie die nachfolgenden Schritte aus, um den PoE12-HP an

einer Wand zu montieren.

1. Schrauben Sie die zwei mit dem PoE12-HP mitgelieferten

Schrauben in einem Abstand von 106 mm in die Wand.

Verwenden Sie Schrauben mit 6 - 8 mm breiten Köpfen (0,24 -

0,31"). Drehen Sie die Schrauben nicht vollständig in die Wand.

Zwischen dem Kopf der Schrauben und der Wand sollte ein

kleiner Abstand bleiben.

2. Der Abstand muss so groß sein, dass Sie das den PoE12-HP,

dessen Schraublöcher sich an der Rückseite befinden, in den

Schraubköpfen einhängen können.

Stellen Sie sicher, dass die Schrauben sicher an der Wand

angebracht und stark genug sind, um das Gewicht des PoE12-

HP und der Anschlusskabel zu tragen.

3. Richten Sie die Löcher an der Rückseite des PoE12-HP an den

Schrauben in der Wand aus. Hängen Sie den PoE12-HP an die

Schrauben.

Problembeseitigung

Die PWR-LED leuchtet nicht und/oder das PoE-fähige Gerät wird

nicht mit Strom versorgt.

• Make sure the power source is on and functioning properly. Prüfen

Sie, ob das Netzkabel fest am PoE12-HP-Anschluss und an einer

geeigneten Stromquelle angeschlossen ist. Stellen Sie sicher, dass

die Stromquelle eingeschaltet ist und richtig funktioniert.

• Lesen Sie nach im Abschnitt Anschließen des PoE12-HP.

Prüfen Sie, ob der richtige Ethernetkabeltyp verwendet wurde

und ob sie richtig angeschlossen sind. Wenn das Problem

weiterhin bestehen bleibt, wenden Sie sich an einen

Vertragshändler in Ihrer Nähe.

LED Farbe Status Beschreibung

PoE Grün Blinkt Der PoE12-HP ermittelt ein PoE-fähiges Gerät.

Ein PoE-Stromversorgung vorhanden.

PWR Grün Ein Das System ist eingeschaltet.

Aus Das System ist ausgeschaltet oder ein Fehler ist

aufgetreten.

Der PoE12-HP sollte vertikal an einer

Wand montiert werden, und der

gerichtet sein.

106 mm

Stromanschluss sollte nach oben

Benutzerhandbuch

PoE12-HP

802.3at PoE Injector

Version 1.00

Ausgabe 1. 4/2011

DEUTSCH

Contenido de la caja

Vista general

El PoE12-HP es un inyector de potencia de un puerto, diseñado para

usarlo en redes Ethernet 10/100/1000 BaseT. El PoE inyecta

corriente DC a través de los cables trenzados no usados de un cable

estándar CAT 5 de 8 contactos. Esto aumenta la flexibilidad en el

posicionamiento de un dispositivo con corriente sobre Ethernet (PoE)

eliminando la necesidad de una fuente de alimentación cercana.

Características principales

• Cumple con IEEE802.3at y IEEE 802.3af.

• Un puerto RJ-45, 10/100/1000 Mbps con PoE activado.

• Asegura una fuente de corriente constante para dispositivos con

PoE.

• Detecta automáticamente si el dispositivo conectado tiene PoE para

evitar enviar corriente a dispositivos sin PoE.

Conectar el PoE12-HP

Conecte el PoE12-HP como sigue.

1. El puerto DATA no envía corriente. Utilice un cable Ethernet para

conectar el puerto DATA del PoE12-HP a la LAN de un dispositivo

Ethernet (como un switch Ethernet).

2. El puerto PoE/DATA envía corriente y Ethernet a su dispositivo

con PoE. Utilice un cable directo Ethernet para conectar el puerto

PoE/DATA a su dispositivo con PoE.

La longitud máxima del cable Ethernet es 100m.

• Un PoE12-HP • Una Guía del usuario • Accesorio para montaje

en la pared

• Un cable de corriente • Una Tarjeta de garantía

DATA

PoE/DATA

PoE activado

dispositivo Dispositivo Ethernet

3. Utilice el cable de corriente incluido para conectar el zócalo de

corriente a la fuente de alimentación (toma de corriente o regleta).

• El LED PWR se enciende en verde cuando el PoE12-HP está

recibiendo energía.

LEDs

La tabla siguiente describe los LEDs del PoE12-HP.

Montaje en pared

Siga estos pasos para montar su PoE12-HP en una pared.

1. Atornille los dos tornillos incluidos con su PoE12-HP en la pared

con 106mm de separación. Use los tornillos con cabezas de 6mm

a 8mm (0,24" a 0,31") de ancho. No atornille los tornillos hasta el

fondo en la pared; deje un pequeño hueco entre la cabeza del

tornillo y la pared.

2. El hueco debe ser lo suficientemente grande para que las cabezas

de los tornillos puedan entrar en las ranuras de y los cables de

conexión quepan a través de la parte posterior del PoE12-HP.

Compruebe que los tornillos estén bien fijos en la pared y sean

lo suficientemente fuertes como para soportar el peso del

PoE12-HP con los cables de conexión.

3. Alinee los agujeros en la parte posterior del PoE12-HP con los

tornillos en la pared. Cuelgue el PoE12-HP en los tornillos.

Solución de problemas

El LED PWR está apagado y/o la corriente no llega a mi dispositivo

con PoE.

• Compruebe si el cable de alimentación está bien conectado al

PoE12-HP y a una fuente de alimentación apropiada. Compruebe si

la fuente de alimentación está encendida y si funciona

correctamente.

• Consulte la sección Conectar el PoE12-HP. Compruebe si los

cables Ethernet están bien conectados y si está utilizando el tipo

correcto de cable Ethernet. Contacte con su distribuidor local si el

problema persiste.

LED Color Estado Descripción

PoE Verde Parpadeando El PoE12-HP está detectando el dispositivo

con PoE activado.

Encendido Hay suministro de energía PoE.

PWR Verde Encendido El sistema está encendido.

Apagado El sistema está apagado o p1-ha fallado.

El PoE12-HP debe montarse en la pared

verticalmente con el enchufe mirando

hacia arriba.

106mm

Guía del usuario

PoE12-HP

Inyector 802.3at PoE

Versión 1.00

Edición 1, 4/2011

ESPAÑOL

Contenu de l'emballage

Présentation

Le PoE12-HP est un injecteur d'alimentation simple port, conçu pour

une utilisation avec les réseaux Ethernet 10/100/1000 BaseT. Le PoE

injecte le courant CC à travers les fils torsadés non utilisés d'un câble

CAT 5 à 8 broches standard. Ceci augmente la flexibilité et le

positionnement d'un périphérique adapté Power over Ethernet (PoE)

en éliminant le besoin d'une source d'alimentation proche.

Caractéristiques principales

• Compatible IEEE802.3at et IEEE 802.3af.

• Un port RJ45, 10/100/1000 Mbps PoE.

• Assure une alimentation continue du périphérique PoE.

• Détecte automatiquement si le périphérique connecté est PoE pour

éviter d'alimenter un périphérique non-PoE.

Connexion du PoE12-HP

Connectez le PoE12-HP comme suit.

1. Le port DATA ne délivre pas d'alimentation. Utilisez un câble

Ethernet pour connecter le port DATA du PoE12-HP au LAN d'un

périphérique Ethernet (par exemple un switch Ethernet).

2. Le port PoE/DATA fournit l'alimentation et Ethernet à votre

périphérique adapté PoE. Utilisez un câble Ethernet droit pour

connecter le port PoE/DATA à votre périphérique adapté PoE.

La longueur maximum du cable Ethernet est de 100m.

• Un PoE12-HP • Un guide de l'utilisateur • Un support de fixation

murale

• Un cordon

d'alimentation

• Une carte de garantie

DATA

PoE/DATA

Périphérique PoE

Périphérique Ethernet

3. Utilisez le cordon d'alimentation fourni pour connecter la prise

d'alimentation à une source d'alimentation (prise murale ou une

prise multiple).

• La LED PWR devient verte quand le PoE12-HP est alimenté.

Voyants lumineux

Le tableau suivant décrit les voyants lumineux du PoE12-HP.

Fixation murale

Suivez les étapes pour fixer votre PoE12-HP à un mur.

1. Vissez les deux vis fournies avec votre PoE12-HP dans le mur à

106 mm l'une de l'autre. Utilisez des vis de 6mm à 8mm (0,24" à

0,31") à tête large. Ne vissez pas complètement les vis dans le

mur; laissez un petit espace entre la tête de la vis et le mur.

2. L’espace doit être assez grand pour permettre aux têtes de vis de

s'insérer dans les logements prévus et pour faire descendre les

câbles de connexion derrière le PoE12-HP.

Vérifiez que les vis sont correctement fixées au mur et assez

solides pour supporter le poids du PoE12-HP avec les câbles de

connexion.

3. Alignez les trous à l'arrière du PoE12-HP avec les vis sur le mur.

Accrochez le PoE12-HP sur les vis.

Dépannage

La LED PWR est éteinte et/ou l'alimentation n'est pas fournie à mon

périphérique adapté PoE.

• Vérifiez si le cordon d'alimentation est correctement connecté au

PoE12-HP et à une source d'alimentation appropriée. Vérifiez si la

source d'alimentation est allumée et fonctionne correctement.

• Reportez-vous à la section Connexion du PoE12-HP. Vérifiez que

les câbles Ethernet sont connectés correctement et que vous

utilisez le type de câble Ethernet correct. Contactez votre

distributeur local si le problème persiste.

DEL Couleur État Description

PoE Vert Clignotant Le PoE12-HP est en train de détecter le

périphérique PoE.

Activé L'alimentation du PoE est fournie.

PWR Vert Activé Le système est allumé.

Désactivé Le système est éteint ou défaillant.

Le PoE12-HP doit ê étre fix au mur

verticalement avec la prise de courant

106mm

orientée vers le haut.

Manuel de l'utilisateur

PoE12-HP

802.3at PoE Injector

Version 1.00

Édition 1, 4/2011

FRANÇAIS

Produkt Specifikationer

Mærke:	ZyXEL
Kategori:	Netværkskort/adapter
Model:	PoE12-HP
Vægt:	396 g
Opbevaringstemperatur (T-T):	-40 - 70 °C
Relativ luftfugtighed ved drift (H-H):	10 - 95 %
Relativ luftfugtighed ved opbevaring (H-H):	5 - 95 %
Strømforbrug (typisk):	42.1 W
Driftstemperatur (T-T):	32 - 122 °F
Ethernet LAN-datahastigheder:	10,100,1000 Mbit/s
Indgangsspænding for vekselstrømsadapter:	100 - 240 V
Frekvens for vekselstrømsadapter:	50/60 Hz
Dimensioner (BxDxH):	155 x 74 x 36 mm
Certificering:	- FCC Part15\n- CE EMC
LED-indikatorer:	PoE,Power
Strøm over Ethernet (PoE):	Ja
Ethernet-grænsefladetype:	Gigabit Ethernet
Vægt (efter britisk standard):	0.87 Pund
Sikkerhed:	EN 60950-1, CSA, EU RoHS
Power over Ethernet (PoE) spænding:	- V
