USER MANUAL

ANALOG TIME SWITCH WITH TRIPPERS

Read carefully all instructions

The AD1CO-15m, AD1CO-R-15m and AW1CO-R-120m time switches control any electrical

installation. They are designed for household and similar operation with normal pollution levels.

For models AD1CO-R-15m and AW1CO-R-120m the cover on the front of the device makes it

possible to replace the battery when it is run down.

SAFETY WARNINGS

1) The device must be installed and activated by qualified personnel, following the

connection diagrams provided in this manual scrupulously

2) After installation, it must be made impossible to access the terminals without

specific tools

3) Before accessing the connection terminals, verify that the leads are not live

4) Do not connect or power the device if any part of it is damaged

5) The device must be installed and activated in compliance with current electric

systems standards

6) Do not use the device for purposes other than those indicated.

Code Model Description

2CSM222421R1000 AD1CO-15m

Daily analog time switch no power reserve

2CSM208151R1000 AD1CO-R-15m

Daily analog time switch power reserve

2CSM208141R1000 AW1CO-R-120m

Weekly analog time switch power reserve

TECHNICAL CHARACTERISTICS

• Power supply: 230 V AC 50/60Hz

• Power consumption: 0,5 W

• Switching capability: 16 (4) A 250 V~

• Connectable loads:

- Incandescent 3000 W

- Fluorescent 1200 VA

- Low voltage halogen 2000 VA

- Halogen (230 V~) 3000 W

- Low consumption lamp (CFL) 1000 VA

- Low consumption lamp (CFL) 900 VA

- Led 200 VA

• Operating accuracy: ± 1 second/day at 23°C

• Type of dial:

AD1CO-15m and

AD1CO-R-15m

: 96 pins

AW1CO-R-120m

: 84 pins

• Minimum time of functioning:

AD1CO-15m and AD1CO-R-15m

: 15 minutes

AW1CO-R-120m

: 120 minutes

• Switching accuracy:

AD1CO-15m and AD1CO-R-15m

: ± 5 minutes

AW1CO-R-120m:

± 30 minutes

• Manual control by 3 positions selector:

- Permanent disconnected0

- Automatic operationA

- Permanent connectedI

• Power reserve (only and )AD1CO-R-15m AW1CO-R-120m

- 150 hours (NiMH rechargeable battery)

- removable battery

• Operating temperature: -10 °C ÷ +50 °C

• Protection class: II

• Protection category: IP20

• 2,5 DIN modules container

PROGRAMMING

• Lift the transparent cover

• Move all the setting pins towards the interior of the sphere (contact 3-1 remains closed)

• Move the setting pins corresponding to the desired switch on times outwards, in which contact

3-1 remains closed. Each pin corresponds to 15 minutes of functioning for AD1CO-15m

and AD1CO-R-15m, and 120 minutes for AW1CO-R-120m

• The number of pins outwards determines the time of functioning

• Rotate the minute hand clockwise until the index and hands indicate the current time

• Close the transparent cover

• Power the device

• Manual mode: 3 positions are available with the selector.

BATTERY REPLACEMENT

• To replace the battery: (only and AD1CO-R-15m AW1CO-R-120m)

- disconnect the power supply

- remove the battery holder

- replace the battery

- connect the power supply

• Use V80H batteries only.

• Throw away the run down batteries in compliance

with current regulations on the disposal of armful waste.

REFERENCE STANDARDS

Compliance with Community Directives:

(L.V.D.)2014/35/EU

(E.M.C.D.)2014/30/EU

is declared in reference to the harmonized standard:

• EN 60730-2-7

Benutzerhandbuch

ANALOGE ZEITSCHALTUHR

Lesen Sie alle Anweisungen sorgfältig durch

Die Zeitschaltuhren AD1CO-15m, AD1CO-R-15m und AW1CO-R-120m sind zur Ansteuerung

elektrischer Verbraucher geeignet. Diese Geräte sind für den Einsatz im Haushalt und ähnlichen

Umgebungen mit normalem Verschmutzungsgrad ausgelegt. Über die Abdeckung auf der

Frontseite von AD1CO-R-15m und AW1CO-R-120m kann die Batterie gewechselt werden.

SICHERHEITSWARNUNGEN

1) Das Gerät muss von qualifiziertem Fachpersonal installiert und inbetriebgenommen

werden, wobei die in diesem Handbuch enthaltenen Anschlusspläne sorgfältig zu

befolgen sind.

2) Nach der Installation muss der Zugriff auf die Anschlüsse ohne spezielle Werkzeuge

unmöglich gemacht werden

3) Vergewissern Sie sich vor dem Zugriff auf die Anschlussklemmen, dass die Kabel

keinen Strom führen

4) Schließen Sie die Zeitschaltuhr nicht an die Stromversorgung an, wenn Teile des

Gerätes beschädigt sind.

5) Das Gerät muss in Einklang mit den geltenden Normen und gesetzlichen

Bestimmungen installiert und inbetriebgenommen werden.

6) Das Gerät darf ausschließlich für die angegebenen Zwecke verwendet werden.

Code Modell Beschreibung

2CSM222421R1000 AD1CO-15m

Analoge Tagesschaltuhr ohne Gangreserve

2CSM208151R1000 AD1CO-R-15m

Analoge Tagesschaltuhr Gangreserve

2CSM208141R1000 AW1CO-R-120m

Analoge Wochenschaltuhr Gangreserve

TECHNISCHE EIGENSCHAFTEN

• Bemessungsspannung: 230 V AC 50/60Hz

• Leistungsaufnahme: 0,5 W

• Schaltvermögen: 16 (4) A 250 V~

• Anschließbare Lasten:

- Glühlampen 3000 W

- Leuchtstofﬂampen 1200 VA

- Halogen Niedervolt 2000 VA

- Halogen (230 V~) 3000 W

- Kompaktleuchtstofﬂampe (CFL) 1000 VA

- Kompaktleuchtstofﬂampe (CFL) 900 VA

- LED 200 VA

• Genauigkeit: ± 1 Sekunde/Tag bei 23 °C

• Anzahl Schaltsegmente:

- AD1CO-15m und AD1CO-R-15m: 96 Stifte

AW1CO-R-120m: 84 Stifte

• Kürzeste Schaltzeit:

AD1CO-15m und AD1CO-R-15m: 15 Minuten

AW1CO-R-120m: 120 Minuten

• Schaltgenauigkeit:

AD1CO-15m und AD1CO-R-15m: ± 5 Minuten

AW1CO-R-120m: ± 30 Minuten

• Manuelle Steuerung über 3-Positionen-Wahlschalter:

- Dauerhaft AUS0

- Automatischer BetriebA

- Dauerhaft EINI

• Gangreserve (nur und )AD1CO-R-15m AW1CO-R-120m

- 150 Stunden (wiederaufladbare NiMH-Batterie)

- austauschbare Batterie

• Betriebstemperatur: -10 °C bis +50 °C

• Schutzklasse: II

• Schutzart: IP20

• Modulbreite: 2,5 Teilungseinheiten

PROGRAMMIERUNG

• Öffnen Sie die transparente Abdeckung

• Drücken Sie alle Einstellstifte zum Kreisinneren (Kontakte 3-1 bleiben geschlossen)

• Drücken Sie die Einstellpins entsprechend der gewünschten Einschaltzeit nach außen, damit die

Kontakte 3-1 geschlossen bleiben. Jeder Stift entspricht einer Schaltzeit von 15 Minuten beim

AD1CO-15m und AD1CO-R-15m und 120 Minuten beim AW1CO-R-120m

• Die Anzahl der nach außen gerichteten Stifte bestimmt die Einschaltzeiten

• Drehen Sie den Minutenzeiger im Uhrzeigersinn, bis Index und Zeiger die aktuelle Uhrzeit anzeigen

• Schließen Sie die transparente Abdeckung

• Schalten Sie das Gerät ein

• Manueller Modus: Am Wahlschalter stehen 3 Positionen zur Verfügung.

BATTERIEWECHSEL

• Austausch der Batterie: (nur und AD1CO-R-15m AW1CO-R-120m)

- Trennen Sie die Stromversorgung

- Batteriehalter entfernen

- Batterie ersetzen

- Schließen Sie die Stromversorgung an

• Ausschließlich V80H-Batterien verwenden.

• Entsorgen Sie die gebrauchten Batterien gemäß den geltenden

Vorschriften für die Entsorgung schädlicher Abfälle.

REFERENZSTANDARDS

Einhaltung der Gemeinschaftsrichtlinien:

(Niederspannung)2014/35/EU

(EMV)2014/30/EU

wird unter Bezugnahme auf die harmonisierten Normen erklärt:

• EN 60730-2-7

Manuale d’Uso

OROLOGIO ELETTROMECCANICO A CAVALIERI

Leggere attentamente tutte le istruzioni

Gli orologi elettromeccanici AD1CO-15m, AD1CO-R-15m e AW1CO-R-120m sono dispositivi di

comando elettromeccanico che controllano un carico elettrico mediante programmi giornalieri

(AD1CO-15m e AD1CO-R-15m) o settimanali (AW1CO-R-120m). Sono destinati ad operare in

ambienti domestici e similari con grado di inquinamento normale.

Per i modelli AD1CO-15m e AW1CO-R-120m lo sportellino sul frontale del dispositivo consente

la sostituzione della batteria all’esaurimento della stessa.

AVVERTENZE DI SICUREZZA

1) Il dispositivo deve essere installato e messo in funzione da persona qualificata,

rispettando scrupolosamente gli schemi di collegamento riportati in questo manuale

2) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti senza l’uso di

appositi utensili

3) Prima di accedere ai morsetti di collegamento, assicurarsi che i conduttori non siano

in tensione

4) Non collegare o alimentare il dispositivo se qualche parte di esso risulta danneggiata

5) Il dispositivo deve essere installato e messo in funzione in conformità con la

normativa vigente in materia di impianti elettrici

6) Non utilizzare il dispositivo per scopi diversi da quelli indicati.

Codice Modello Descrizione

2CSM222421R1000 AD1CO-15m

Orologio giornaliero senza riserva di carica

2CSM208151R1000 AD1CO-R-15m

Orologio giornaliero con riserva di carica

2CSM208141R1000 AW1CO-R-120m

Orologio settimanale con riserva di carica

CARATTERISTICHE TECNICHE

• Alimentazione: 230 V AC 50/60 Hz

• Assorbimento: 0,5 W

• Portata dei contatti: 16 (4) A 250 V~

• Carichi collegabili:

- Incandescenti 3000 W

- Fluorescenti (neon) 1200 VA

- Alogene bassa tensione 2000 VA

- Alogene a 230 V~ 3000 W

- Basso consumo (CFL) 1000 VA

- Basso consumo (CFL) 900 VA

- Led 200 VA

• Precisione di funzionamento: ± 1 secondo/giorno a 23°C

• Tipo di quadrante:

AD1CO-15m e AD1CO-R-15m

: 96 cavalieri

AW1CO-R-120m:

84 cavalieri

• Tempo minimo di manovra:

AD1CO-15m e AD1CO-R-15m

: 15 minuti

AW1CO-R-120m

: 120 minuti

• Precisione di manovra:

AD1CO-15m e AD1CO-R-15m:

± 5 minuti

AW1CO-R-120m

: ± 30 minuti

• Comando manuale tramite selettore a 3 posizioni:

- Spento permanente (la programmazione impostata sarà ignorata)0

- Funzionamento automaticoA

- Acceso permanente (la programmazione impostata sarà ignorata)I

• Riserva di carica: (solo e AD1CO-R-15m AW1CO-R-120m)

- 150 ore (batteria NiMH ricaricabile)

- batteria removibile

• Temperatura di funzionamento: -10 °C ÷ +50 °C

• Classe di protezione: II

• Grado di protezione: IP20

• Contenitore: 2,5 moduli DIN

PROGRAMMAZIONE

• Sollevare il coperchio di protezione trasparente, posto sul frontale dell’orologio

• Posizionare tutti i cavalierini verso la parte interna della corona circolare (contatto 3-1 chiuso)

• Programmare l’intervento dell’orologio posizionando i cavalierini con un movimento orizzontale

dall’interno verso l’esterno (contatto 3-2 chiuso). Ciascun cavalierino corrisponde a 15 minuti di

manovra per AD1CO-15m e

AD1CO-R-15m

e 120 minuti per AW1CO-R-120m

• Il numero dei cavalierini spostati determina la durata della manovra

• Impostare l’orario corrente agendo direttamente sul disco dei minuti facendolo ruotare nel senso

indicato dalla freccia fino alla corrispondenza con l’indice orario

• Chiudere il coperchio di protezione

• Alimentare il dispositivo

• I modi di funzionamento possibili sono 3, selezionabili attraverso il selettore manuale posto sul

frontale dell’interruttore.

SOSTITUZIONE BATTERIA

• Per sostituire la batteria: (solo e AD1CO-R-15m AW1CO-R-120m)

- scollegare l’alimentazione

- estrarre il porta batteria

- sostituire la batteria

- collegare l’alimentazione

• Usare solo batterie tipo V80H

• Gettare le batterie esauste rispettando le disposizioni di legge

vigenti in relazione allo smaltimento dei rifiuti pericolosi.

NORME DI RIFERIMENTO

La conformità alle Direttive Comunitarie:

(L.V.D.)2014/35/EU

(E.M.C.D.)2014/30/EU

è dichiarata in riferimento alla Norma Armonizzata:

• EN 60730-2-7

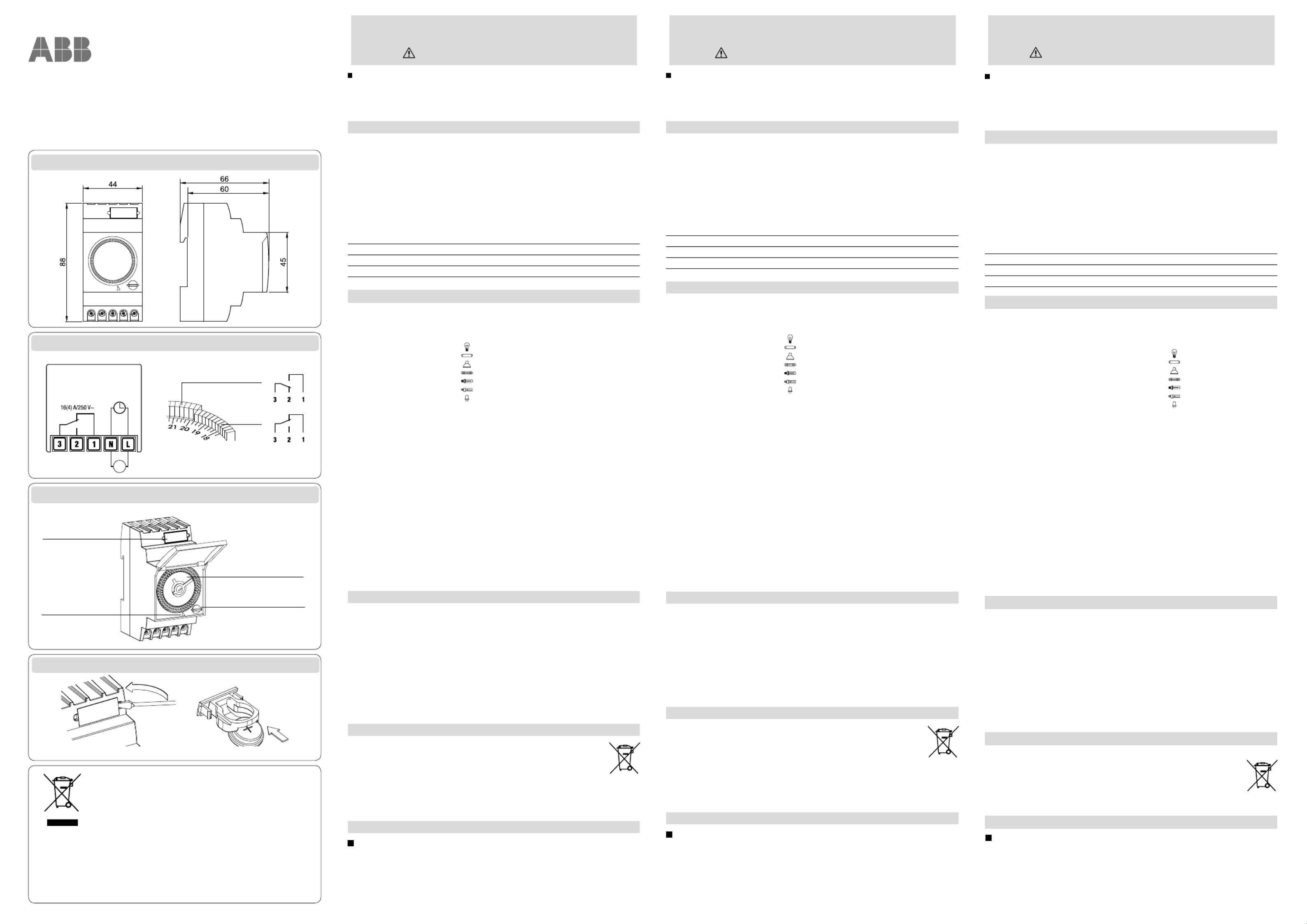

DIMENSIONS/ ABMESSUNGEN / DIMENSIONI (mm)

CONNECTION DIAGRAMS / ANSCHLUSSPLÄNE / SCHEMA DI COLLEGAMENTO

DESCRIPTION / BESCHREIBUNG / DESCRIZIONE

Battery cover

Batterieabdeckung

Coperchio batteria

Index

Indice orario

Programming dial

Programmierrad

Quadrante

Manual selector

Manueller Wahlschalter

Selettore manuale

BATTERY REPLACING / BATTERIEWECHSEL / SOSTITUZIONE BATTERIA

INFORMATION TO USERS pursuant to art. 14 of the DIRECTIVE 2012/19 /

EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July 2012

on waste electrical and electronic equipment (WEEE)

The crossed bin symbol on the appliance or on its packaging indicates that

the product at the end of its useful life must be collected separately and not

disposed of together with other mixed urban waste.

Please contact your local authority, for all information regarding the separate collection

systems available in the area. The retailer is obliged to collect the old equipment free of

charge when buying new equipment of an equivalent type, for the purpose of starting the

correct recycling / disposal.

The adequate separate collection of the decommissioned equipment for post-recycling,

treatment and environmentally compatible disposal helps to avoid possible negative effects

on the environment and human health and favors the re-use and / or recycling of the

materials it is composed the equipment.

AD1CO-15m

AD1CO-R-15m

AW1CO-R-120m

Installation manual

2CSM441041D5601

ABB S.p.A

V.le dell’Industria 18

20010 Vittuone (MI) - Italy

Tel. +39 02 2415 0000

https://new.abb.com/low-voltage

We reserve the right to make technical changes or modify

the contents of this document without prior notice.

Produkt Specifikationer

Mærke:	ABB
Kategori:	Ikke kategoriseret
Model:	AD1CO-15m

Har du brug for hjælp?

Hvis du har brug for hjælp til ABB AD1CO-15m stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret ABB Manualer

ABB FW/S 8.2.1 Manual

18 September 2024

ABB S750DR-QA Manual

24 August 2024

ABB US/U 12.2 Manual

9 August 2024

ABB VAA/S6.230.2.1 Manual

1 August 2024

ABB System Pro M DT2-K Manual

1 August 2024

ABB SA/S8.16.2.1 Manual

31 Juli 2024

ABB AW1CO-R-210m Manual

31 Juli 2024

ABB DY GPS Manual

30 Juli 2024

ABB UA63-30-00RA Manual

30 Juli 2024

ABB DWS Manual

25 Juli 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Gigabyte ODIN GT 550W Manual

23 November 2024

Vitec MGW Diamond-HX OG Manual

23 November 2024

Stamos SWG-PTABLE-100PCT Manual

23 November 2024

Stamos S-PLASMA 60U Manual

23 November 2024

Velbus VMBPIRO-W-20 Manual

23 November 2024

Honor 90 Pro Manual

23 November 2024

Honor 80 SE Manual

23 November 2024

Medela Safe & Dry Manual

22 November 2024

Stamos S-PLASMA 70-IGBT Manual

22 November 2024

Jane First Potty Manual

22 November 2024
