IT IS ADVISED TO READ THIS MANUAL CAREFULLY AND TO KEEP IT !

Thank you for choosing UPS ADJ OFFICE. This UPS (Uninterruptible Power Supply) provides a perfect protection to all feeding devices.

This manual is a guide which enables you to correctly install and use your UPS. This manual includes important SAFETY instructions for the

operator, for the UPS correct installation, and gives useful advice on the product and battery maintenance. For any type of problem, please refer

to this manual before calling the customer service.

IMPORTANT SAFETY INSTRUCTIONS

● Only properly trained personnel must use the UPS. To ensure correct and safety operations, it is necessary that operators and

maintenance personnel observe the general Safety Standards as well as the specific instructions included in this manual.

● Electric Shock risk: do not remove the cover. The UPS contains internal parts at high voltage which are potentially dangerous,

capable of causing injury or death by electric shock.

● In the UPS there are no parts which are subject to user’s maintenance. Any type of maintenance and repair must be carried out

exclusively by a qualified technical personnel authorised by the producer he producer. T declines any responsibility if this

warning is disregarded.

● It is compulsory to ground the UPS according to Safety Standards in force.

● When the UPS is ON there are risks of electric shock at the output sockets.

● There are risks of electric shock at the output sockets if the unit is connected to the AC utility line.

● Do not obstruct ventilation slots or holes and do not lean any object on top of the UPS. Do not insert objects or pour liquids in the

ventilation holes. Do not keep liquids, flammable gases or corrosive substances near the UPS.

● Install the UPS indoors, in a protected, clean and moisture free environment.

INTRODUCTION

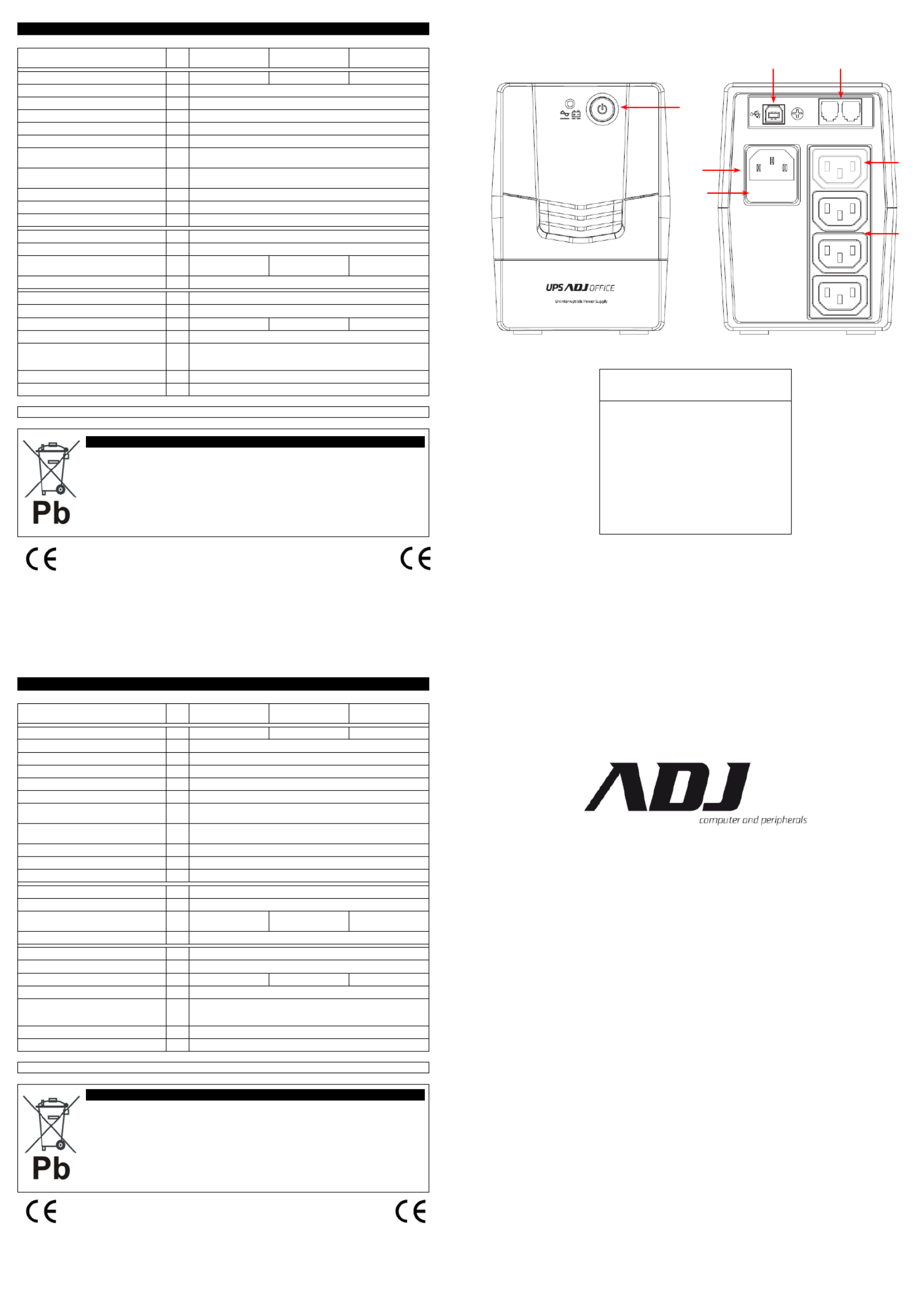

UPS ADJ OFFICE is a Line Interactive UPS (Uninterruptible Power Supply) specifically designed to protect your computer from any type of

irregularities in the AC line (such as black-outs, under or overvoltages, micro-interruptions) which often cause damage to your Hardware and

Software.

Under normal AC line condition, UPS ADJ OFFICE performs output voltage regulation and filters frequently occurring electrical disturbances (such

as transients, spikes, interferences, etc.), thus protecting all devices connected to the outlets, and recharging the batteries in an ideal way. In

case of anomaly to the AC line, the UPS continues supplying the correct power to all connected equipments.

UPS ADJ OFFICE is equipped with USB interface, which can be used to notify a power failure or a low battery condition directly to a computer: this

makes it possible to automatically save your data during an extended black-out with the most widespread operating systems (Windows, Novell,

Linux, etc.)

ATTENTION: UPS ADJ OFFICE is equipped of three UPS OUTLETS and one FILTERED OUTLET of protection from spike and surge. This outlet

protects the devices connected from overvoltages and disturbances of the AC line. In case of black out it is not supplied by UPS battery. In

case of anomaly to the AC line, the UPS outlets continue supplying the correct power to all connected equipments.

The UPS general characteristics are:

● All functions are controlled by a microprocessor, giving full guarantee on high reliability.

● Output Voltage regulation through AVR (Automatic Voltage Regulation).

● Overload protection both in normal functioning and in battery mode.

● High performance battery charger which extends the battery medium life ensuring an optimal recharge.

● Starts up even if the electrical network is not available.

● Automatic restart after an automatic shut down due to a low battery condition once the AC utility power returns.

● Adapts automatically to 50 or 60Hz input frequency.

● Visual by led and acoustic signals indicating operating mode and alarm conditions.

● Communicates with the computer through USB communication port.

● Protects and filters the telephone line.

● Compact dimension and smart design.

INSTALLATION

INSPECTION AND PLACEMENT CHOICE

Carefully remove the UPS from its packaging, and carry out a meticulous inspection. We recommend keeping the original packaging in case you

need to send the UPS for maintenance purposes.

We recommend to pay attention to the below points in order to choose a correct placement for your UPS:

● Place UPS ADJ OFFICE as close as possible both to the input electrical line and to the equipment to be supplied.

● UPS ADJ OFFICE is designed to operate in protected environments (for example: offices). We therefore recommend to install it in a

place with no humidity, dust, or smoke. However, for the environmental requirements please refer to the “Specifications” chapter,

and check that the selected place meets with such specifications.

● It is necessary to leave at least 20 cm of space all around UPS ADJ OFFICE in order to permit reasonable ventilation.

● Do not obstruct ventilation holes and do not insert objects or liquids in the ventilation holes.

● Do not place any object on top of the UPS.

● Do not keep liquids, flammable gases, or corrosive substances near the unit.

INSTALLATION

For a correct installation please carry out the following points:

1. Switch your PC off.

2. Unplug the PC feeding cable and use it to connect the UPS to an AC line outlet. It is mandatory to ground the outlet according to the

Safety Standards. Carefully check the grounding, make sure that the utility power is available, and that its range falls within the UPS

specifications (refer to the “Specifications” chapter).

3. Turn the UPS ON (by pressing the front panel button) and leave it in ON for at least 8 hours in order to completely re- charge the battery.

4. Switch the UPS OFF (by pressing again the front panel button).

5. Connect the devices to the UPS output socket by using the supplied output cables and turn all the switches ON.

6. Restart the UPS, check that the power up performance takes place properly and that the UPS does not give any warning signals. Make sure

that all devices are turned ON accordingly.

FUNCTIONING

TURN ON AND FUNCTIONING

To turn your UPS on it is sufficient to plug it to the AC utility line outlet and press the ON/OFF button on the front panel. The UPS emits an

acoustic signal, the on the front panel turns on andled the UPS begins working in “AC mode”.

● ATTENTION: UPS ADJ OFFICE automatically switches to the BATTERY (“BATTERY” mode) whenever the Mains voltage amplitude is out

of the safety limit (due to: black- out /surge /over/under voltage).

● ATTENTION: never power a laser printer or plotter on to your UPS: the laser printer or the plotter absorb a higher power than the one

absorbed in waiting mode, and this may over charge your UPS.

TURN OFF

To turn your UPS ADJ OFFICE OFF, it is enough to press the ON/OFF button.

ALARMS

“BATTERY” mode (slow alarm)

When UPS ADJ OFFICE works in “BATTERY” mode, it emits a sustained acoustic signal. The alarm stops as soon as the UPS returns to normal on

“AC” functioning mode.

● ATTENTION: in “BATTERY” mode, the UPS emits an acoustic alarm signal every 10 seconds.

“LOW BATTERY” CONDITIONS (fast alarm)

When the UPS operates in “BATTERY” mode and the remaining autonomy of the battery is around 25%, the UPS emits a sustained acoustic signal.

If the AC utility line is not restored, the UPS continues working in “LOW BATTERY” condition, until it switches off due to battery exhaustion of

energy. When the AC line returns, the UPS switches on automatically and restarts working on “AC” mode.

● ATTENTION: in “LOW BATTERY” condition, the UPS emits an acoustic alarm signal every 0,5 seconds.

“OVERLOAD” CONDITIONS (continued alarm)

The UPS indicates an “OVERLOAD” condition through a continuing acoustic sound signalling In such case, the user must reduce the output power .

within the specification range, by disconnecting the devices causing the overload. In case of “OVERLOAD”, the UPS may automatically switch off,

protecting itself from this anomalous situation.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE HOW TO RESOLVE

The UPS does not turn on.

Front ON/OFF button Press the front button and check that is pushed

Battery is flat Recharge the batt ery for at least 6 hours

Electronic board failure Refer to Technical Service

The UPS always function on

“BATTERY” mode Input mains power cable is

disconnected Check the input mains power cable

Input mains fuse is burnt Replace the fuse with another of the same type

-Black out conditions / surge/ Over-or

Undervoltage Wait until utility power returns to normal conditions

Electronic board failure Refer to Technical Service

Battery Autonomy is too

short

Battery is not fully charged Recharge the batter y for at least 6 hours

Electronic board failure Refer to Technical Service

Continuing Acoustic signal “OVERLOAD” condition Disconnect all devices which cause the overload condition

UPS SOFTWARE ON WEB

Connecting to the Web site www.adj.it it is possible to download free of charge the UPS updated Software version. The connection between the

UPS and PC is carried out through a standard USB cable (optional).

SERVICE : WWW.ADJ.IT

U PS ADJ OFFICE can not be treated like urban waste; it must be addressed to the separate refuse

collection; the violation of this disposal will be punished with pecuniary sanctions according to

the legislation in force.

SI CONSIGLIA DI LEGGERE ATTENTAMENTE QUESTO MANUALE E CONSERVARLO !

Grazie per aver scelto UPS ADJ OFFICE. Questo UPS (Uninterruptible Power Supply) fornisce una protezione perfetta a tutti i dispositivi alimentati.

Questo manuale è una guida per installare e utilizzare correttamente l’UPS. Nel manuale sono incluse importanti istruzioni di SICUREZZA per

l’operatore e per una corretta installazione dell’UPS e utili consigli per la manutenzione del prodotto e delle batterie. Per ogni problema fare

prima riferimento al manuale e poi rivolgersi al servizio d’assistenza.

IMPORTANTI AVVISI DI SICUREZZA

● L'UPS deve essere utilizzato solo da personale opportunamente istruito. Per l’uso corretto e in condizioni di sicurezza è

necessario che gli operatori ed il personale di manutenzione si attengano alle norme generali di sicurezza, in aggiunta alle norme

specifiche contenute in questo manuale.

● Rischio di shock elettrico: non rimuovere il coperchio. L’UPS presenta parti interne sotto tensione che sono potenzialmente

pericolose e possono provocare lesioni o morte per shock elettrico.

● L’UPS non p1-ha parti interne soggette a manutenzione da parte dell’utente. Interventi tecnici di qualsiasi tipo devono essere

compiuti solo da personale tecnico specializzato ed autorizzato dal produttore. In caso contrario i l produttore declina ogni sua

responsabilità.

● Il collegamento a terra dell’UPS secondo le norme vigenti è obbligatorio.

● Rischio di shock elettrico in uscita se l’UPS è acceso.

● Rischio di shock elettrico in uscita se è presente la tensione di rete elettrica in ingresso.

● Non ostruire le fessure o i fori di ventilazione e non appoggiare alcun oggetto sopra l’UPS; non inserire oggetti o versare liquidi

nei fori di ventilazione; non avvicinare liquidi, gas infiammabili o sostante corrosive.

● Installare l’UPS in ambiente chiuso, pulito e privo di umidità.

INTRODUZIONE

UPS ADJ OFFICE è un UPS (Uninterruptible Power Supply), cioe’ un gruppo di continuità, di tipo Line Interactive, realizzato appositamente per

proteggere il Computer da qualsiasi avaria della rete elettrica (black-out, sottotensioni, sovratensioni, microinterruzioni), causa dei frequenti

danneggiamenti di Hardware e Software.

Quando è presente la tensione di rete elettrica, UPS ADJ OFFICE svolge le funzioni di stabilizzatore e filtra i disturbi frequentemente presenti sulla

linea elettrica (transienti, spike, interferenze, etc.), preservando in tal modo i dispositivi collegati alla sua uscita; inoltre ricarica le batterie in

modo ottimale. In caso di avaria della rete elettrica, l’UPS continua a fornire un’adeguata potenza ai dispositivi collegati.

UPS ADJ OFFICE è dotato di una porta di comunicazione USB, che può essere utilizzata per segnalare ad un generico elaboratore o computer le

condizioni di assenza rete e di fine autonomia: ciò rende possibile lo svolgimento delle funzioni di salvataggio automatico dei dati durante un

black-out prolungato con i più diffusi sistemi operativi (Windows, Novell, Linux, etc.)

ATTENZIONE: UPS ADJ OFFICE è dotato di tre uscite UPS e di una uscita filtrata di protezione contro spike e surge. Questa uscita protegge

il dispositivo collegato contro sovratensioni e disturbi della rete elettrica, ma non è alimentata dalla batteria dell’UPS in caso di black out.

In caso di avaria della rete elettrica, le uscite UPS continuano a fornire un’adeguata potenza ai dispositivi collegati.

Le principali caratteristiche dell’UPS sono:

● Controllo a microprocessore di tutte le funzioni, garanzia di alta affidabilità.

● Stabilizzazione in uscita tramite AVR (Automatic Voltage Regulation).

● Protezione da sovraccarico sia nel modo di funzionamento normale che in modo batterie.

● Carica batterie di alte prestazioni che prolunga il tempo medio di vita delle batterie e ne garantisce una ricarica ottimale.

● Accensione anche in condizioni di rete elettrica assente.

● Riaccensione automatica dopo lo spegnimento per fine autonomia al ritorno della tensione di rete.

● Adattabilità automatica alla frequenza d’ingresso 50 o 60 Hz.

● Segnalazioni visive tramite led ed acustiche indicanti le modalità di funzionamento e le condizioni di allarme.

● Comunicazione con il computer tramite porta di comunicazione USB

● Protezione e filtro della linea telefonica.

● Dimensioni compatte e curato design.

INSTALLAZIONE

ISPEZIONE E SCELTA DELLA COLLOCAZIONE

Rimuovere l’UPS dall’imballo con cautela e ispezionarlo accuratamente. Si consiglia di conservare l’imballo nell’eventualità futura che l’UPS debba

essere spedito per la manutenzione.

Si consiglia di prestare attenzione ai punti seguenti per la scelta di una corretta collocazione dell’UPS:

● Collocare UPS ADJ OFFICE il più vicino possibile sia alla linea elettrica d'ingresso che ai dispositivi a cui deve fornire potenza.

● UPS ADJ OFFICE è progettato per operare in ambienti chiusi (come ad esempio gli uffici). Si consiglia perciò d’installarlo in un luogo

privo di umidità, polvere e fumo eccessivi. Consultare comunque il capitolo “Caratteristiche Tecniche” per i requisiti ambientali e

controllare che il luogo scelto rientri in tali specifiche.

● È necessario lasciare uno spazio di almeno 20 cm su tutti i lati di UPS ADJ OFFICE per permetterne una sufficiente areazione.

● Non ostruire le fessure o i fori di ventilazione e non inserire oggetti o versare liquidi nei fori di ventilazione.

● Non appoggiare alcun oggetto sopra l’UPS.

● Non avvicinare liquidi, gas infiammabili o sostante corrosive.

INSTALLAZIONE

Per una corretta installazione svolgere i seguenti punti:

1. Spegnere il PC.

2. Scollegare il cavo di alimentazione del PC ed utilizzarlo per collegare l’UPS ad una presa di alimentazione elettrica, che deve avere

obbligatoriamente una connessione a terra secondo le norme vigenti. Verificare il collegamento a terra della presa e accertarsi della

presenza della tensione di rete elettrica e che la sua ampiezza rientri nelle specifiche (vedi capitolo “Caratteristiche Tecniche”).

3. Accendere l’UPS (premendo il pulsante sul frontale) e lasciarlo acceso per almeno 8 ore al fine di ricaricare completamente le batterie.

4. Spegnere l'UPS (premendo di nuovo il pulsante sul frontale).

5. Collegare i vari dispositivi alle prese d'uscita dell’UPS tramite i cavi in dotazione; posizionare i relativi interruttori su ACCESO.

6. Riaccendere l’UPS; controllare lo svolgimento della fase di accensione e che l’UPS non segnali nessuna anomalia. Accertarsi che tutti i

dispositivi si siano accesi regolarmente.

FUNZIONAMENTO

ACCENSIONE E FUNZIONAMENTO

Per accendere l’UPS è sufficiente collegarlo alla linea elettrica e premere il pulsante ON/OFF sul pannello frontale. L’UPS emette una

segnalazione acustica, accende il omincia a lavoraled sul frontale e c re in modo Presenza rete (“AC” mode).

● ATTENZIONE: UPS ADJ OFFICE passa automaticamente a funzionare in modo BATTERIE (“BATTERY” mode) se l’ampiezza della

tensione di rete esce dai limiti di sicurezza (per un black-out oppure per sovra/sottotensioni).

● ATTENZIONE: non alimentare mai una stampante laser o un plotter con l’UPS: una stampante laser o un plotter assorbe in alcuni

momenti di funzionamento una potenza molto più alta di quella che assorbe in stato di attesa e questo può sovraccaricare l’UPS.

SPEGNIMENTO

Per spegnere UPS ADJ OFFICE è sufficiente premere il pulsante ON/OFF.

ALLARMI

“BATTERY” mode (allarme lento)

Quando l'UPS lavora in “BATTERY” mode, emette un segnale acustico di allarme. L’allarme cessa non appena l’UPS ritorna a lavorare

normalmente in “AC” mode.

● ATTENZIONE: l’allarme “BATTERY” viene emesso 1 volta ogni 10 secondi.

Condizioni di “LOW BATTERY” (allarme veloce)

Quando l’UPS lavora in “BATTERY” mode e l’autonomia residua delle batterie è circa 25% rapido segnale acustico di allarme. , l’UPS emette un

L’UPS continua a lavorare in condizioni di “LOW BATTERY”, se la linea elettrica non viene ripristinata, fino a che non si spegne automaticamente

in seguito all’esaurimento dell’energia delle batterie. Al ritorno della linea elettrica l’UPS si riaccende automaticamente e ricomincia a lavorare in

“AC” mode.

● ATTENZIONE: l’allarme “LOW BATTERY” viene emesso 1 volta ogni 0,5 secondi.

Condizioni di “OVERLOAD” (allarme continuo)

L’UPS indica la condizione di “OVERLOAD” emettendo una segnalazione acustica continua di allarme. In tal caso l’utente deve riportare al più

presto la richiesta di potenza all’interno delle specifiche, scollegando i dispositivi che generano sovraccarico. In caso di “OVERLOAD” l’UPS può

spegnersi automaticamente per proteggersi dalla situazione anomala.

ANOMALIE ED INTERVENTI

PROBLEMA POSSIBILE CAUSA COME RISOLVERE

L’UPS non si accende. Pulsante anteriore Premere il pulsante anteriore e verificare che rimanga premuto

Batterie scariche Ricaricare le batterie per almeno 6 ore

Guasto scheda elettronica Rivolgersi all’Assistenza Tecnica

L’UPS lavora sempre in

“BATTERY” mode Cavo d’ingresso rete elettrica

scollegato Controllare il cavo d’ingresso rete

Controllare la presenza della rete elettrica

Fusibile ingresso rete bruciato Sostituire il fusibile con un altro dello stesso tipo

-Condizioni di black out,

sovra/sottotensione. Aspettare il ripristino delle condizioni di rete elettrica normale

Guasto scheda elettronica Rivolgersi all’Assistenza Tecnica

Autonomia troppo breve Batterie non completamente cariche Ricaricare le batterie per almeno 6 ore

Guasto scheda elettronica Rivolgersi all’Assistenza Tecnica

Allarme acustico continuo Condizioni di “OVERLOAD” ondizione di sovraccarico Scollegare i dispositivi che creano la c

UPS SOFTWARE ON WEB

Collegandosi al sito internet www.adj.it è possibile scaricare gratuitamente la versione aggiornata del software di gestione dell’UPS. Il

collegamento tra UPS e PC avviene tramite cavo standard USB (opzionale).

SERVICE : WWW.ADJ.IT

UPS ADJ OFFICE non può essere smaltito come rifiuto urbano, ma deve esserlo tramite raccolta

separata; qualsiasi violazione è punita con sanzioni pecuniarie ai sensi delle vigenti norme .

Produkt Specifikationer

Mærke:	Adj
Kategori:	Uafbrydelig strømforsyning (UPS)
Model:	650-01122
Bredde:	120 mm
Dybde:	280 mm
Højde:	140 mm
Vægt:	6000 g
Produktfarve:	Sort
Batterispænding:	12 V
Batterikapacitet:	7 At
Relativ luftfugtighed ved drift (H-H):	0 - 95 %
Driftstemperatur (T-T):	0 - 40 °C
Støjniveau:	40 dB
Udgangseffekt:	360 W
Opladningstid for batteri:	4 t
Driftshøjde:	0 - 3000 m
Indgangsfrekvens:	50 Hz
Modem-porte (RJ-11):	2
AC udgange, antal:	4 AC stikkontakt(er)
AC stikkontakt typer:	C13 forbinder
Indgående driftsspænding (maks.):	- V
Output strømkapacitet (VA):	1.12 kVA
Indgående driftsspænding (min.):	- V
Udgangs driftsspænding (min.):	- V
Udgangs driftsspænding (maks.):	230 V
Regulering af udgangsfrekvens:	50 - 60 Hz
Typisk backup tid ved halv styrke:	15 min.
Typisk backup tid ved fuld styrke:	8 min.
