Audio-Technica AT2020TYO Manual

Audio-Technica Mikrofon AT2020TYO

Læs nedenfor 📖 manual på dansk for Audio-Technica AT2020TYO (2 sider) i kategorien Mikrofon. Denne guide var nyttig for 5 personer og blev bedømt med 4.5 stjerner i gennemsnit af 2 brugere

Download PDF

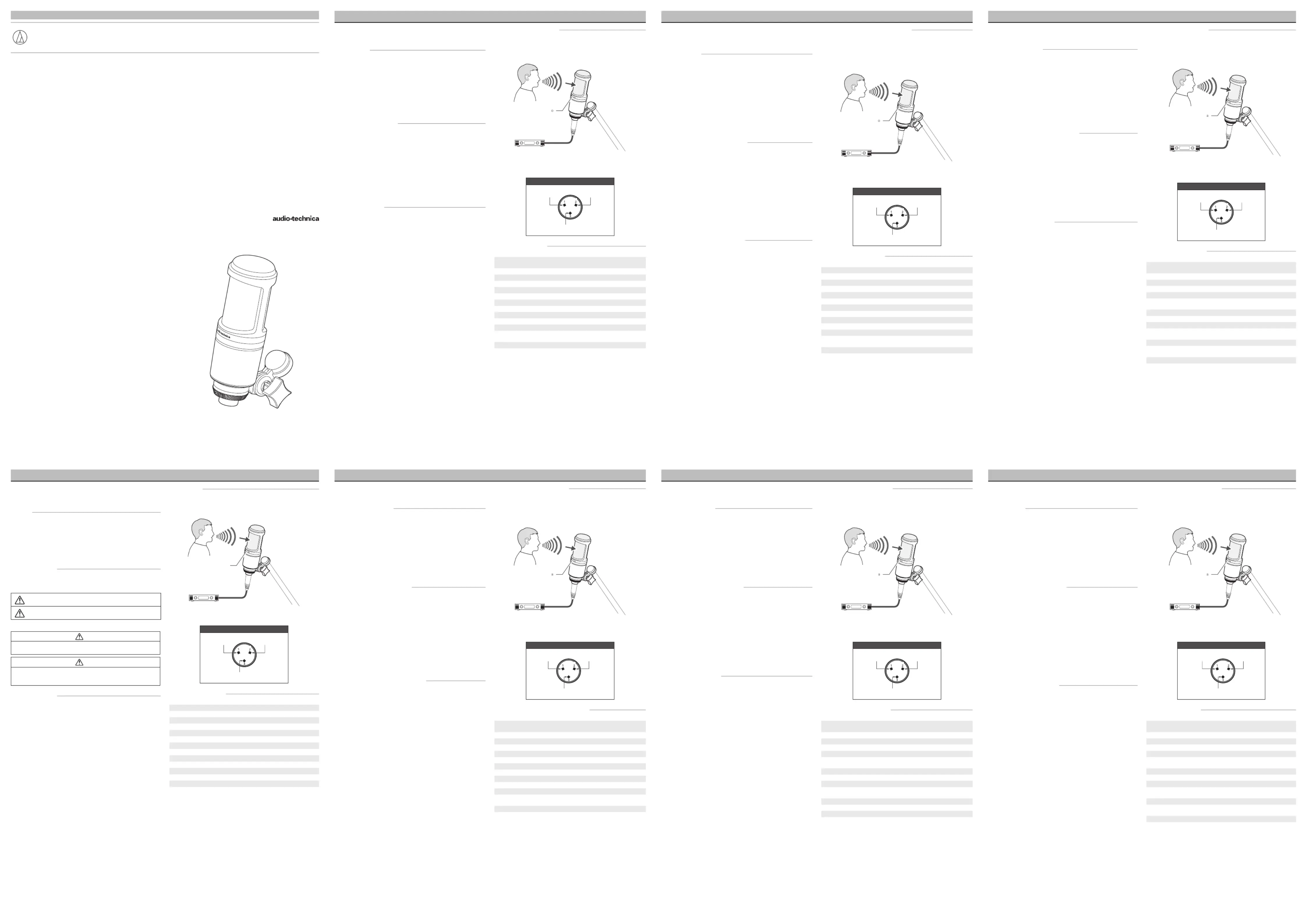

Side 1/2

English Deutsch Español

PortuguêsFrançais

日本語 Italiano

 /カーディオイド・コンデンサー・マイクロホン

User Manual / Cardioid Condenser Microphone

Manuel de l’utilisateur / Microphone à condensateur cardioïde

Bedienungsanleitung / Kondensatormikrofon mit Nieren-Richtcharakteristik

Manuale dell'utente / Microfono a condensatore cardioide

Manual de usuario / Micrófono de condensador cardioide

Manual do Usuário / Microfone condensador cardioide

Руководство пользователя / Кардиоидный конденсаторный микрофон

用户手册 / 心形指向性电容话筒

使用說明書 / 心形指向性電容型麥克風

사용설명서 / 카디오이드 콘덴서 마이크

お買い上げいただきありがとうございます。ご使用の前にこの取扱説明書を必

ずお読みのうえ、正しくご使用ください。

また、いつでもすぐ読める場所に保管しておいてください。

■

•確かなスタジオクオリティを実現したハイコストパフォーマンスモデル。コ

ストパフォーマンスに優れた、サイドアドレスコンデンサーマイク。

•自宅録音／動画配信に最適。

•さまざまなシーンに対応する高耐入力設計と広いダイナミックレンジを実現。

•専用設計ダイヤフラムによる幅広い周波数特性と優れた過渡応答。

•サイドとリアの収音を抑え、狙った音だけを捉える単一指向性を採用。

•マイクを簡単かつ正確に配置できる専用スタンドマウントを付属。

■

本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事

故が起こることがあります。事故を未然に防ぐために下記の内容を必ずお守り

ください。

 この表示は「取り扱いを誤った場合、使用者が死亡または重傷を

負う可能性があります」を意味しています。

 この表示は「取り扱いを誤った場合、使用者が傷害を負う、ま

た

は物的損害が発生する可能性があります」を意味しています。





• 強い衝撃を与えないでください。 • 分解、改造、修理を行わないでください。

•濡れた手で触れないでください。感電やけがの原因になります。



• 直射日光の当たる場所、暖房装置の近く、高温多湿やほこりの多い場所に置かな

いでください。

• 転倒や落下により、けがや故障の恐れがあります。安定した場所に設置してください。

■

• ご使用の際は、接続する機器の取扱説明書も必ずお読みください。

• 本製品は長い間使用すると、紫外線（特に直射日光）や摩擦により変色す

ることがあります。

• ケーブルは必ずプラグを持って抜き差ししてください。ケーブルを引っ張る

と事故や断線の原因になります。

• ケーブルを使用する際は、ケーブルの損傷を防ぐため、ねじれないように注

意してください。

• プラグの根元部分ではケーブルを巻かないでください。断線する恐れがあ

ります。

• ケーブルをマイクロホン本体と接続する機器に差し込むときは、接続先の

形状を確認のうえ、真っすぐに差し込んでください。コネクターやプラグを

斜めに差し込もうとすると故障の原因になります。

• ケーブルを抜き差しする際は、接続する機器のファントム電源をOFFにし

てから行ってください。

• 大切な録音の場合は、必ず事前に試し録りを行い、正常に録音されている

ことをご確認ください。

• 本製品を接続した機器にインストールされたソフトおよびデータなどは、補

償いたしかねますのでご了承ください。

Thank you for purchasing this product. Before using the product,

read through the user manual to ensure that you will use the product

correctly. Please keep this manual for future reference.

■Features

• The price/performance standard in side-address studio condenser

microphone technology.

• Ideal for project/home-studio applications.

• High SPL handling and wide dynamic range provide unmatched

versatility.

• Custom-engineered 16 mm low-mass diaphragm provides extended

frequency response and superior transient response.

• Cardioid polar pattern reduces pickup of sounds from the sides and

rear, improving isolation of desired sound source.

• Pivoting, threaded stand mount attaches securely for easy and

precise placement of the microphone.

■Safety precaution

Although this product was designed to be used safely, failing to use

it correctly may result in an accident. To ensure safety, observe all

warnings and cautions while using the product.

Cautions for the product

• Do not subject the product to strong impact to avoid malfunction.

• Do not disassemble, modify or attempt to repair the product.

• Do not handle the product with wet hands to avoid electric shock or

injury.

• Do not store the product under direct sunlight, near heating devices

or in a hot, humid or dusty place.

• Do not place the product on an unstable surface to avoid injury or

malfunction due to falling or the like.

■Notes on use

• Be sure to read the connected device’s user manual before use.

• When the product is used for a long time, the product may become

discolored due to ultraviolet light (especially direct sunlight) and wear.

• Make sure to hold the plug when connecting and disconnecting the

cable. The cable may become severed or an accident may occur if you

pull on the cable itself.

• When using the cable, be careful not to twist it to prevent damage to

the cable.

• Do not wind the cable at the base of the plug to prevent a

disconnection.

• When plugging the cable into the microphone and the connected

device, check that the connector is facing in the correct direction

before inserting it straight. Inserting the connector or plug diagonally

may cause a malfunction.

• Turn off the phantom power of the connected device before

connecting or disconnecting a cable.

• For important recordings, perform a trial recording beforehand to

make sure that the sound is recorded correctly.

• Audio-Technica will not be liable in any way for any loss or damage to

software or data connected to the product.

AT2020

■

1. 本製品をファントム電源対応のマイク入力（バランス入力）がある機器に接続

します。

2. 本製品の前面部分（オーディオテクニカロゴ面）を音源に向けて使用します。

オーディオテクニカロゴ



出力コネクターは XLR-Mコネクターであり、極性は図の通りです。

出力端子

PIN1（グランド） PIN2（ホット）

PIN3（コールド）

■

型式バックエレクトレット・コンデンサー型

指向特性単一指向性

周波数特性 20～20,000Hz

感度 -37dB（14.1mV）（0dB=1V/Pa、1kHz）

出力インピーダンス 100Ω

最大入力音圧レベル 144dB SPL（1kHz THD1%）

ノイズ 20dB SPL（A特性）

ダイナミックレンジ 124dB（1kHz at Max SPL）

SN比 74dB（1kHz at 1Pa、A特性）

ファントム電源 48VDC、2mA

質量 345g

寸法長さ：160mm、本体最大径：52mm

出力コネクター 3ピンXLR-Mタイプ

付属品スタンドマウント（AT8466）、変換ねじ（5/8"-

27 - 3/8"-16）、ポーチ

• 1 Pascal = 10 dynes/cm2 = 10 microbars = 94 dB SPL

改良などのため、本製品は予告なく変更することがあります。

■Using the product

1. Connect the product to a device that has a microphone input (balanced

input) compatible with a phantom power supply.

2. Use the product, positioning the Audio-Technica logo on the front of

the microphone toward the sound source.

Audio-Technica log

Output terminals

The output connector is an XLR-M type with polarity as shown in the

figure below.

Output terminals

PIN1 (ground) PIN2 (hot)

PIN3 (cold)

■Specifications

Element Fixed-charge back plate, permanently polarized

condenser

Polar pattern Cardioid

Frequency response 20-20,000 Hz

Open circuit sensitivity -37 dB (14.1 mV) (0 dB=1 V/Pa, 1 kHz)

Impedance 100 ohms

Maximum input sound level 144 dB SPL (1 kHz at 1% THD)

Noise 20 dB SPL (A-weighted)

Dynamic range 124 dB (1 kHz at Max SPL)

Signal-to-noise ratio 74 dB (1 kHz at 1 Pa, A-weighted)

Phantom power requirements 48V DC, 2 mA

Weight 345 g (12.1 oz)

Dimensions 160 mm (6.3") long, 52 mm (2.05") maximum body

diameter

Output connector Integral 3-pin XLR-M type

Included accessories AT8466 stand mount for 5/8”-27 threaded stands,

5/8”-27 to 3/8”-16 threaded adapter, Pouch

• 1 Pascal = 10 dynes/cm2 = 10 microbars = 94 dB SPL

For product improvement, the product is subject to modification without

notice.

Vielen Dank für den Kauf dieses Produkts. Lesen Sie diese

Bedienungsanleitung vor Gebrauch des Produkts um sicherzustellen,

dass Sie es korrekt verwenden. Bewahren Sie diese Anleitung für später

anfallende Fragen auf.

■Merkmale

• Das beste Preis-Leistungs-Vehältnis im Bereich seitlich

ausgerichteter Studio-Kondensatormikrofone.

• Ideal für Anwendungen in Projekt- und Heimstudios.

• Hohe SPL-Verträglichkeit und ein breiter Dynamikumfang

ermöglichen eine hohe Vielseitigkeit.

• Die speziell entworfene leichte 16-mm-Membran sorgt für

einen erweiterten Frequenzgang und ein hervorragendes

Einschwingverhalten.

• Die Nieren-Richtcharakteristik reduziert die Einstreuung von

seitlichem und rückwärtigem Schall und verbessert so die Isolation

der gewünschten Schallquelle.

• Die schwenkbare, mit einem Gewinde versehene Stativhalterung

ist sicher befestigt und ermöglicht eine einfache und präzise

Platzierung des Mikrofons.

■Sicherheitsvorkehrungen

Obwohl dieses Produkt für die sichere Anwendung konstruiert wurde,

kann falsche Verwendung einen Unfall verursachen. Beachten Sie zu

Ihrer Sicherheit alle Hinweise, wenn Sie das Produkt verwenden.

Vorsichtshinweise für das Produkt

• Setzen Sie das Produkt keinen starken Erschütterungen aus, um

Störungen zu vermeiden.

• Zerlegen oder verändern Sie das Produkt nicht und versuchen Sie

nicht es zu reparieren.

• Fassen Sie das Produkt nicht mit nassen Händen an, ansonsten kann

es zu Stromschlägen oder Verletzungen kommen.

• Bewahren Sie das Produkt nicht in direktem Sonnenlicht, in der

Nähe von Heizvorrichtungen oder an einem heißen, feuchten oder

staubigen Ort auf.

• Stellen Sie das Produkt nicht auf eine instabile Fläche, um Verletzungen

oder Beschädigungen durch Herabfallen oder ähnliches zu vermeiden.

■Hinweise zum Gebrauch

• Lesen Sie die Bedienungsanleitung des angeschlossenen Geräts vor

Gebrauch sorgfältig durch.

• Bei längerem Gebrauch kann sich das Produkt durch ultraviolettes

Licht (insbesondere direktes Sonnenlicht) und Verschleiß verfärben.

• Achten Sie darauf, dass Sie den Stecker beim Anschließen oder

Entfernen des Kabels festhalten. Wenn Sie am Kabel selbst ziehen,

kann das Kabel durchtrennt werden oder es besteht die Gefahr eines

Unfalls.

• Bei der Verwendung des Kabels ist darauf zu achten, dass es nicht

verdreht wird, um eine Beschädigung des Kabels zu vermeiden.

• Wickeln Sie das Kabel nicht um das untere Ende des Steckers, um

eine Unterbrechung der Verbindung zu verhindern.

• Prüfen Sie beim Einstecken des Kabels in das Mikrofon und das

angeschlossene Gerät, ob der Steckverbinder in die richtige Richtung

zeigt, bevor Sie ihn gerade einstecken. Ein diagonales Einstecken des

Steckverbinders oder des Steckers kann zu einer Fehlfunktion führen.

• Schalten Sie die Phantomspannung des angeschlossenen Gerätes

aus, bevor Sie ein Kabel anschließen oder entfernen.

• Führen Sie vor wichtigen Aufnahmen eine Probeaufnahme durch, um

sicherzustellen, dass der Ton korrekt aufgenommen wird.

• Audio-Technica übernimmt keinerlei Haftung für den Verlust oder die

Beschädigung von Software oder Daten, die in Zusammenhang mit

dem Produkt stehen.

■Verwendung des Produkts

1. Schließen Sie das Produkt an ein Gerät an, das über einen

Mikrofoneingang (symmetrischer Eingang) verfügt, der mit einer

Phantomspannung kompatibel ist.

2. Verwenden Sie das Produkt, indem Sie das Audio-Technica-Logo

auf der Vorderseite des Mikrofons in Richtung der Klangquelle

positionieren.

Audio-Technica-Log

Ausgangsanschlüsse

Der Ausgangsanschluss ist ein XLR-M-Stecker, dessen Polarität Sie auf

der nachstehenden Abbildung sehen können.

Ausgangsanschlüsse

PIN1 (Masse) PIN2 (heiß)

PIN3 (kalt)

■Technische Daten

Element Elektret, permanent polarisierter Kondensator

Richtcharakteristik Niere

Frequenzgang 20-20.000 Hz

Empf. am oenen Schaltkreis -37 dB (14,1 mV) (0 dB= 1 V/Pa, 1 kHz)

Impedanz 100 Ohm

Maximaler Eingangspegel 144 dB SPL (1 kHz bei 1% THD)

Rauschen 20 dB SPL (A-gewichtet)

Dynamikumfang 124 dB (1 kHz bei max. SPL)

Geräuschpegelabstand 74 dB (1 kHz bei 1 Pa, A-gewichtet)

Phantomspeisung 48 V DC, 2 mA

Gewicht 345 g

Abmessungen Länge: 160 mm, größter Gehäusedurchmesser:

52 mm

Ausgangsanschluss Integrierter 3-poliger XLR-M-Anschluss

Mitgeliefertes Zubehör AT8466 Stativhalterung für 5/8”-27 Gewinde, 5/8”-

27 auf 3/8”-16 Gewindeadapter, Tasche

• 1 Pascal = 10 Dynes/cm2 = 10 Mikrobar = 94 dB SPL

Im Rahmen der Produktverbesserung unterliegt das Produkt

Änderungen ohne Vorankündigung.

Le agradecemos la compra de este producto. Antes de utilizarlo, lea el

manual de usuario para asegurarse de que lo utilizará correctamente.

Conserve este manual para consultarlo en un futuro.

■Características

• El estándar de precio-rendimiento en la tecnología de micrófonos

de condensador de estudio de captación lateral.

• Ideal para aplicaciones de proyecto o estudio en el hogar.

• La alta SPL y el amplio rango dinámico proporcionan una

versatilidad inigualable.

• La membrana de baja masa de 16 mm diseñado a medida

proporciona una respuesta en frecuencia extendida y una

respuesta transitoria superior.

• El patrón polar cardioide reduce la captación de sonidos de los

lados y de la parte trasera, mejorando el aislamiento de la fuente

de sonido deseada.

• El soporte giratorio y roscado se fija de forma segura para una

colocación fácil y precisa del micrófono.

■Advertencias de seguridad

Aunque este producto se p1-ha diseñado para su uso seguro, si no lo

utiliza de manera correcta puede provocar un accidente. Con el fin de

garantizar la seguridad, respete todas las advertencias y precauciones

mientras utiliza el producto.

Precauciones para el producto

• No someta el producto a impactos fuertes para evitar averías.

• No desmonte, modifique o intente reparar el producto.

• No manipule el producto con las manos húmedas para evitar

descargas o daños.

• No deje el producto bajo la luz solar directa, junto a dispositivos de

calefacción o en lugares cálidos, húmedos o polvorientos.

• No coloque el producto en una superficie inestable para evitar

lesiones o mal funcionamiento por caídas o similares.

■Notas sobre el uso

• Asegúrese de leer el manual de usuario del dispositivo conectado

antes de usarlo.

• Cuando el producto se utiliza durante mucho tiempo, puede

decolorarse debido a la luz ultravioleta (especialmente a la luz solar

directa) y al desgaste.

• Asegúrese de sujetar el conector al conectar y desconectar el cable.

El cable se puede romper o puede producirse un accidente si tira de

él.

• Al utilizar el cable, tenga cuidado de no retorcerlo para evitar que se

dañe.

• No enrolle el cable en la base del conector para evitar que se

desconecte.

• Al enchufar el cable en el micrófono y en el dispositivo conectado,

compruebe que el conector esté orientado en la dirección correcta

antes de insertarlo directamente. La inserción del conector o clavija

en diagonal puede causar un mal funcionamiento.

• Desconecte la alimentación phantom del dispositivo conectado antes

de conectar o desconectar algún cable.

• Para grabaciones importantes, realice una grabación de prueba

con anterioridad para asegurarse de que el sonido se grabe

correctamente.

• Audio-Technica no será responsable en ningún caso de cualquier

pérdida o daño al software o a los datos conectados al producto.

■Uso del producto

1. Conecte el producto a un dispositivo que tenga una entrada de

micrófono (entrada balanceada) compatible con una fuente de

alimentación phantom.

2. Utilice el producto y posicione el logotipo de Audio-Technica de la

parte frontal del micrófono hacia la fuente de sonido.

Logotipo de Audio-Technic

Terminales de salida

El conector de salida es de tipo XLR-M con polaridad como se muestra

en la siguiente figura.

Terminales de salida

PIN1 (tierra) PIN2 (caliente)

PIN3 (frío)

■Especificaciones

Elemento Condensador polarizado permanentemente de

placa trasera con carga ﬁja

Patrón polar Cardioide

Respuesta en frecuencia 20-20.000 Hz

Sensibilidad del circuito abierto -37 dB (14,1 mV) (0 dB=1 V/Pa, 1 kHz)

Impedancia 100 ohmios

Nivel máximo de sonido de

entrada

SPL de 144 dB (1kHz a 1% de T.H.D.)

Ruido SPL de 20 dB (ponderación A)

Rango dinámico 124 dB (1kHz a SPL máx.)

Relación señal-ruido 74 dB (1kHz a 1Pa, ponderación A)

Requisitos de alimentación

Phantom

48V CC, 2 mA

Peso 345 g

Dimensiones 160 mm de largo, 52 mm de diámetro máximo

del cuerpo

Conector de salida Tipo XLR-M de 3 patillas integral

Accesorios incluidos Soporte para pedestal estriado AT8466 de 5/8”-27,

adaptador roscado de 5/8”-27 a 3/8”-16, estuche

• 1 Pascal = 10 dinas/cm2 = 10 microbares = SPL de 94 dB

El producto está sujeto a modificaciones sin previo aviso con fines de

mejora del mismo.

Nous vous remercions d’avoir choisi ce produit. Avant utilisation, merci

de lire attentivement ce manuel pour vous assurer du bon usage du

produit. Veuillez conserver ce manuel pour consultation ultérieure.

■Caractéristiques

• La référence qualité-prix des microphones à condensateur de studio

à capture latérale.

• Idéal pour une utilisation lors de projets/en home-studio.

• Le SPL élevé et la large plage dynamique permettent une

polyvalence incomparable.

• Le diaphragme de faible masse de 16 mm développé sur mesure

offre une réponse en fréquences plus étendue et une réponse

transitoire de meilleure qualité.

• La directivité cardioïde réduit les bruits sur les côtés et l'arrière,

améliorant ainsi l'isolation de la source sonore désirée.

• La suspension pivotante filetée permet de fixer facilement et

précisément le microphone.

■Consignes de sécurité

Bien que la conception de ce produit garantisse la sécurité d’utilisation,

une utilisation incorrecte peut entraîner un accident. Pour assurer la

sécurité, respectez l’ensemble des avertissements et mises en garde

lorsque vous utilisez le produit.

Précautions d’utilisation

• Ne pas soumettre le produit à des chocs violents afin d’éviter tout

dysfonctionnement.

• Ne pas démonter, modifier ou tenter de réparer le produit.

• Ne pas manipuler le produit avec les mains mouillées pour éviter tout

choc électrique ou toute blessure.

• Ranger le produit à l’abri des rayons du soleil, des appareils générant

de la chaleur et des environnements chauds, humides ou poussiéreux.

• Ne placez pas le produit sur une surface instable pour éviter les

blessures ou les dysfonctionnements dus à une chute ou autre.

■Remarques sur l'utilisation

• Soyez sûr de lire le manuel de l'utilisateur de l'appareil connecté avant

de l'utiliser.

• Lorsque le produit est utilisé pendant une longue période, il peut se

décolorer à cause de la lumière ultraviolette (surtout l'ensoleillement

direct) et de l'usure.

• Assurez-vous de tenir la fiche lors de la connexion et de la

déconnexion du câble. Le câble peut se rompre ou un accident peut

se produire si vous tirez sur le câble lui-même.

• Lors de l'utilisation du câble, veillez à ne pas le tordre pour éviter de

l'endommager.

• N'enroulez pas le câble à la base de la fiche pour éviter une

déconnexion.

• Lors de la connexion du câble au microphone et à l'appareil connecté,

vérifiez que le connecteur est orienté dans la bonne direction avant

de l'insérer en ligne droite. L'insertion du connecteur ou de la fiche en

diagonale peut provoquer un dysfonctionnement.

• Déconnectez l'alimentation fantôme de l'appareil connecté avant de

brancher ou de débrancher un câble.

• Pour les enregistrements importants, effectuez au préalable un

enregistrement d'essai pour vous assurer que le son est correctement

enregistré.

• Audio-Technica ne sera en aucun cas responsable de toute perte ou

dommage aux logiciels ou données liés au produit.

■Utilisation du produit

1. Connectez le produit à un appareil qui dispose d'une entrée

microphone (entrée symétrique) compatible avec une alimentation

fantôme.

2. Utilisez le produit en positionnant le logo Audio-Technica à l'avant du

microphone vers la source sonore.

Logo Audio-Technic

Bornes de sortie

Le connecteur de sortie est de type XLR-M avec des pôles tels

qu’affichés dans l’illustration ci-dessous.

Bornes de sortie

PIN1 (terre) PIN2 (point chaud)

PIN3 (point froid)

■Caractéristiques techniques

Capsule Condensateur polarisé en permanence avec plaque

ﬁxe à charge ﬁxe

Directivité Cardioïde

Réponse en fréquences 20-20000Hz

Sensibilité -37dB (14,1mV) (0dB=1 V/Pa, 1kHz)

Impédance 100 ohms

Pression acoustique maximale 144 dB SPL (1 kHz à 1% THD)

Bruit 20 dB SPL (pondéré en A)

Plage dynamique 124 dB (1kHz à SPL Max)

Rapport signal/bruit 74 dB (1kHz à 1Pa, pondéré en A)

Alimentation fantôme 48V CC, 2 mA

Poids 345 g

Dimensions Longueur 160 mm, diamètre maximal du corps

52 mm

Connecteur de sortie Type XLR-M 3 broches intégré

Accessoires fournis Suspension AT8466 pour pieds ﬁletés 5/8”-27,

adaptateur ﬁleté 5/8”-27 vers 3/8”-16, Pochette

• 1 Pascal = 10 dynes/cm2 = 10 microbars = 94 dB SPL

Dans le cadre de l’amélioration du produit, ce dernier peut être modifié

sans préavis.

Grazie per aver acquistato questo prodotto. Prima dell'utilizzo, leggere

attentamente il manuale dell'utente per assicurarsi che il prodotto sia

utilizzato correttamente. Conservare il manuale come riferimento futuro.

■Caratteristiche

• Lo standard prezzo/prestazioni nel microfono a condensatore per

ripresa laterale per uso in studio.

• Ideale per applicazioni project/home-studio.

• L’utilizzo con alti livelli di pressione sonora (SPL) e l’ampia gamma

dinamica forniscono una versatilità impareggiabile.

• Il diaframma leggerissimo di 16 mm, appositamente progettato,

fornisce una risposta in frequenza estesa e risposta ai transienti

superiore.

• Il diagramma polare a cardioide riduce il pickup acustico dai lati e dal

retro, migliorando l’isolamento della sorgente sonora desiderata.

• L’adattatore per sostegno girevole, filettato, si fissa in modo sicuro

per un posizionamento agevole e preciso del microfono.

■Precauzioni di sicurezza

Anche se questo prodotto è stato realizzato per essere utilizzato in

piena sicurezza, l'uso scorretto potrebbe causare incidenti. Per garantire

il massimo grado di sicurezza, osservare tutte le avvertenze e le

precauzioni fornite per l'utilizzo del prodotto.

Precauzioni nell'utilizzo del prodotto

• Per evitare malfunzionamenti, evitare possibili urti.

• Non smontare, modificare o tentare di riparare il prodotto.

• Per evitare scosse elettriche o lesioni, non toccare il prodotto con le

mani bagnate.

• Non riporre il prodotto alla luce diretta del sole, vicino a un dispositivo

di riscaldamento o in luogo caldo, umido o polveroso.

• Non posizionare il prodotto su una superficie instabile per evitare

lesioni personali o malfunzionamenti dovuti a cadute o simili.

■Note sull'utilizzo

• Prima dell'uso. assicurarsi di leggere il manuale dell'utente del

dispositivo collegato.

• Se utilizzato per un lungo periodo di tempo, il prodotto può scolorire

a causa della luce ultravioletta (soprattutto la luce diretta del sole) e

dell'usura.

• Assicurarsi di tenere lo spinotto quando si collega e si scollega il cavo.

Tirando direttamente il cavo, si rischia di tagliarlo o di provocare un

incidente.

• Quando si utilizza il cavo, fare attenzione a non attorcigliarlo per

evitare di danneggiarlo.

• Non avvolgere il cavo alla base dello spinotto per evitarne la

disconnessione.

• Quando si inserisce il cavo nel microfono e nel dispositivo collegato,

verificare che il connettore sia rivolto nella direzione corretta prima di

inserirlo in linea retta. L'inserimento del connettore o dello spinotto in

diagonale può causare un malfunzionamento.

• Spegnere l'alimentazione phantom del dispositivo collegato prima di

collegare o scollegare un cavo.

• Per registrazioni importanti, eseguire prima una registrazione di prova

per assicurarsi che il suono sia registrato correttamente.

• Audio-Technica non sarà in alcun modo responsabile di eventuali

perdite o danni al software o ai dati collegati al prodotto.

■Utilizzo del prodotto

1. Collegare il prodotto a un dispositivo che abbia un ingresso

microfonico (ingresso bilanciato) compatibile con un'alimentazione

phantom.

2. Utilizzare il prodotto, posizionando il logo Audio-Technica sulla parte

anteriore del microfono verso la sorgente sonora.

Logo Audio-Technic

Terminali di uscita

Il connettore di uscita è del tipo XLR-M, con la polarità come indicato

nella figura in basso.

Terminali di uscita

PIN1 (terra) PIN2 (caldo)

PIN3 (freddo)

■Specifiche tecniche

Capsula Condensatore polarizzato permanentemente, a

piastra posteriore, a carica ﬁssa

Caratteristica polare Cardioide

Risposta in frequenza 20-20.000 Hz

Sensibilità a circuito aperto -37 dB (14,1 mV) (0 dB = 1 V/Pa, 1 kHz)

Impedenza 100 ohm

Max pressione sonora

d'ingresso

144 dB SPL (1 kHz a 1% THD)

Rumore 20 dB SPL (pesata in A)

Gamma dinamica 124 dB (1 kHz a SPL max)

Rapporto segnale/rumore 74 dB (1 kHz a 1 Pa, pesata in A)

Requisiti alimentazione

phantom

48 V CC, 2 mA

Peso 345 g

Dimensioni Lunghezza 160 mm, diametro massimo 52 mm

Connettore di uscita XLR-M a 3 poli integrato

Accessori inclusi Adattatore per sostegno AT8466 per supporti con

ﬁlettature da 5/8”-27, adattatore ﬁlettato da 5/8”-27

a 3/8”-16, custodia

• 1 Pascal = 10 dyn/cm2 = 10 microbar = SPL 94 dB

Per il miglioramento del prodotto, lo stesso è soggetto a modifica senza

preavviso.

Obrigado por comprar este produto. Antes de usar o produto, leia

atentamente o manual do usuário para assegurar o uso correto do

produto. Guarde este manual para futuras consultas.

■Recursos

• O padrão em custo/benefício para tecnologia de microfones

condensadores de captação lateral para estúdios.

• Ideal para aplicações em estúdios de projetos/caseiros.

• A capacidade para altos níveis de SPL e o amplo alcance dinâmico

fornecem uma versatilidade única.

• O projeto exclusivo do diafragma de 16 mm de baixa massa oferece

extensa resposta de frequência e excelente resposta a transientes.

• O padrão polar cardioide reduz a capitação de sons laterais e

traseiros, melhorando o isolamento da fonte sonora desejada.

• O suporte para estante articulado e com rosca conecta-se de

maneira segura para um posicionamento preciso e fácil do

microfone.

■Medidas de segurança

Embora esse produto tenha sido projetado para ser seguro para o

usuário, a utilização em desacordo com o uso tido como correto

pode resultar em acidente. Para garantir a segurança, siga todas as

advertências e precauções quando usar o produto.

Cuidados com o produto

• Não submeta o produto a um impacto muito forte para evitar falhas

de funcionamento.

• Não desmonte, modifique nem tente reparar o produto.

• Não manuseie o produto com as mãos úmidas para evitar choque

elétrico ou ferimentos.

• Não armazene o produto sob a luz direta do sol, próximo a

dispositivos de aquecimento ou em local úmido, quente ou

empoeirado.

• Não coloque o produto sobre uma superfície instável para evitar

ferimentos ou falhas de funcionamento devido a quedas ou similares.

■Observações de uso

• Leia o manual do usuário do dispositivo conectado antes de usá-lo.

• Quando o produto é utilizado durante muito tempo, pode descolorir

devido à luz ultravioleta (especialmente a luz direta do sol) e ao

desgaste.

• Não se esqueça de segurar o plugue ao conectar e desconectar o

cabo. O cabo pode se romper ou pode ocorrer um acidente se você

segurar o cabo para puxá-lo.

• Quando usar o cabo, tenha cuidado para não torcê-lo para evitar que

seja danificado.

• Não enrole o cabo na base do plugue para evitar uma desconexão.

• Quando ligar o cabo ao microfone e ao dispositivo conectado,

verifique se o conector está virado para a direção correta antes de

inseri-lo diretamente. A inserção do conector ou plugue na diagonal

pode causar uma falha de funcionamento.

• Desligue a alimentação fantasma do dispositivo conectado antes de

conectar ou desconectar um cabo.

• Para gravações importantes, faça uma gravação de teste com

antecedência para garantir que o som seja gravado corretamente.

• A Audio-Technica não será responsável de forma alguma por

qualquer perda ou dano ao software ou aos dados conectados ao

produto.

■Utilização do produto

1. Conecte o produto a um dispositivo que tenha uma entrada (input)

para microfone (entrada balanceada) compatível com uma fonte de

alimentação fantasma.

2. Use o produto, posicionando o logotipo da Audio-Technica na parte

frontal do microfone em direção à fonte sonora.

Logotipo da Audio-Technic

Terminais de saída (output)

O conector de saída (output) é do tipo XLR-M com polaridade como a

demonstrada na figura abaixo.

Terminais de saída (output)

PIN1 (terra (ground)) PIN2 (quente (hot))

PIN3 (frio (cold))

■Especificações

Elemento Tampo traseiro de carga ﬁxa, condensador

polarizado permanentemente

Padrão polar Cardioide

Resposta de frequência 20-20.000 Hz

Sensibilidade em circuito aberto -37dB (14,1mV) (0dB = 1 V/Pa, 1kHz)

Impedância 100 ohms

Nível de som de entrada

máximo

144 dB SPL (1 kHz a 1% THD)

Ruído 20 dB SPL (de ponderação A)

Alcance dinâmico 124 dB (1 kHz em SPL máximo)

Relação sinal-ruído 74dB (1kHz em 1Pa, de ponderação A)

Requisitos de alimentação

fantasma

48 V CC, 2 mA

Peso 345 g

Dimensões 160 mm de comprimento, 52 mm diâmetro máximo

do corpo

Conector de saída Integral de 3 pinos do tipo XLR-M

Acessórios inclusos Suporte para estante AT8466 com rosca de 5/8”-27,

adaptador com rosca de 5/8”-27 a 3/8”-16, bolsa

• 1 Pascal = 10 dinas/cm2 = 10 microbars = 94 dB SPL

Para o aperfeiçoamento do produto, o mesmo está sujeito a alterações

sem aviso prévio.

Produkt Specifikationer

Mærke:	Audio-Technica
Kategori:	Mikrofon
Model:	AT2020TYO

Har du brug for hjælp?

Hvis du har brug for hjælp til Audio-Technica AT2020TYO stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Mikrofon Audio-Technica Manualer

Audio-Technica ATGM2 Manual

6 December 2024

Audio-Technica Creator Pack Manual

6 December 2024

Audio-Technica AT2040 Manual

6 December 2024

Audio-Technica AE2500 Manual

6 December 2024

Audio-Technica AT881TH/RC Manual

6 December 2024

Audio-Technica AT882TH Manual

6 December 2024

Audio-Technica AT882TH/D3RC5 Manual

6 December 2024

Audio-Technica AT4033a Manual

6 December 2024

Audio-Technica AT2020USB+V Manual

6 December 2024

Audio-Technica AT2020TYO Manual

6 December 2024

Mikrofon Manualer

Nyeste Mikrofon Manualer

PSC RF Multi SMA Manual

17 December 2024

PSC PowerStar RF Manual

17 December 2024

Hollyland LARK M1 Manual

16 December 2024

Power Dynamics PD210 Manual

16 December 2024

15 December 2024

15 December 2024

15 December 2024

15 December 2024

15 December 2024

15 December 2024
