 /カーディオイド・コンデンサー・サイドアドレスマイクロホン

User Manual / Cardioid Condenser Side-Address Microphone

Manuel de l’utilisateur / Microphone à condensateur cardioïde à capture latérale

Bedienungsanleitung / Seitlich ausgerichtetes Kondensatormikrofon mit Richtcharakteristik Niere

Manuale dell'utente / Microfono a condensatore cardioide a ripresa laterale

Manual de usuario / Micrófono de captación lateral de condensador cardioide

Manual do Usuário / Microfone condensador cardioide de captação lateral

Руководство пользователя / Кардиоидный конденсаторный микрофон с диафрагмой, размещенной

в плоскости, параллельной корпусу устройства

사용설명서 / 카디오이드 콘덴서 측면 어드레스 마이크

用户手册 / 心形指向侧录型电容式话筒

使用說明書 / 心形指向電容型側邊收音麥克風

お買い上げいただきありがとうございます。ご使用の前にこの取扱説明書を必ず

お読みのうえ、正しくご使用ください。

また、いつでもすぐ読める場所に保管しておいてください。

■

•プロフェッショナルレコーディング、放送局、及びステージ等での音への厳し

い要求に応えるため、高度な技術を結集

•トランスレス回路が低域の歪みをなくし、ハイスピードな音の立ち上りに的確

に対応

•2 ミクロン金蒸着膜を採用したダイヤフラムに、5 段階のエージングプロセス

を通すことにより、長年使用しても最適化された状態を維持

•マイクロホンユニットをフローティングすることにより、外来ノイズや振動によ

る影響を低減

•精密加工したニッケルめっきの真鍮製バッフルが高い安定度と最適な感度を

実現

•音響的に開放された筐体により、不要な内部反響音を低減

•専用ショックマウントによる優れた防振性

•80Hz ローカットフィルタースイッチ、10dB パッドスイッチを標準装備

•最先端の設計・製造技術による一貫性と信頼あるオーディオテクニカ基準

■

本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事故が

起こることがあります。事故を未然に防ぐために下記の内容を必ずお守りください。

 この表示は「取り扱いを誤った場合、使用者が死亡または重

傷を負う可能性があります」を意味しています。

 この表示は「取り扱いを誤った場合、使用者が傷害を負う、ま

たは物的損害が発生する可能性があります」を意味しています。





• 強い衝撃を与えないでください。• 分解、改造、修理を行わないでください。

• 濡れた手で触れないでください。感電やけがの原因になります。



• 直射日光の当たる場所、暖房装置の近く、高温多湿やほこりの多い場所に置か

ないでください。

■

•マイクロホン前面のオーディオテクニカのエンブレムの面を、音源に向けます。

•使用時には、ケーブルをマイクロホンスタンドまたはブームに固定して、マイ

クロホン側に弛みを持たせたループを設けます。このループにより、衝撃が

直接マイクロホンに伝わらず、スタンドなどのマウント部からマイクロホンが

抜け落ちたりするのを防止します。

■

マイク出力端子をファントム電源対応のマイク入力（平衡入力）を有する機器に

接続します。

出力コネクターは XLR-M コネクターであり、極性は図の通りです。

PN3

（コールド）

PIN2（ホット）PIN1（グランド）

出力端子

本製品はファントム電源供給が

必要です。

Thank you for purchasing this product. Before using the product, read through

the user manual to ensure that you will use the product correctly. Please keep

this manual for future reference.

■Features

• Specially engineered to meet the most critical acoustic requirements of

professional recording, broadcast and sound reinforcement

• Transformerless circuitry virtually eliminates low-frequency distortion

and provides superior correlation of the high-speed transients

• The 2-micron thick, vapor-deposited gold diaphragm undergoes a ve-

step aging process so that the optimum characteristics achieved remain

constant over years of use

• Floating-construction capsule assembly provides isolation from noise

and vibration

• Precision-machined, nickel-plated brass, acoustic element bafe provides

enhanced element stability and optimal sensitivity

• Open acoustical environment of the symmetrical housing assembly

minimizes unwanted internal reections

• Custom shock mount provides superior isolation

• Integral 80 Hz low-cut lter switch and 10 dB pad switch

• State-of-the-art design and manufacturing techniques ensure compliance

with A-T’s stringent consistency and reliability standards

■Safety precaution

Although this product was designed to be used safely, failing to use it correctly

may result in an accident. To ensure safety, observe all warnings and cautions

while using the product.

Cautions for the product

• Do not subject the product to strong impact to avoid malfunction.

• Do not disassemble, modify or attempt to repair the product.

• Do not handle the product with wet hands to avoid electric shock or injury.

• Do not store the product under direct sunlight, near heating devices or in a

hot, humid or dusty place.

■Notes on use

• A raised Audio-Technica emblem is on the front of the microphone.

Position this side of the microphone toward the sound source.

• In use, secure the cable to the microphone stand or boom, leaving

a slack loop at the microphone. This will ensure the most effective

shock isolation and reduce the possibility of accidentally pulling the

microphone out of its mount.

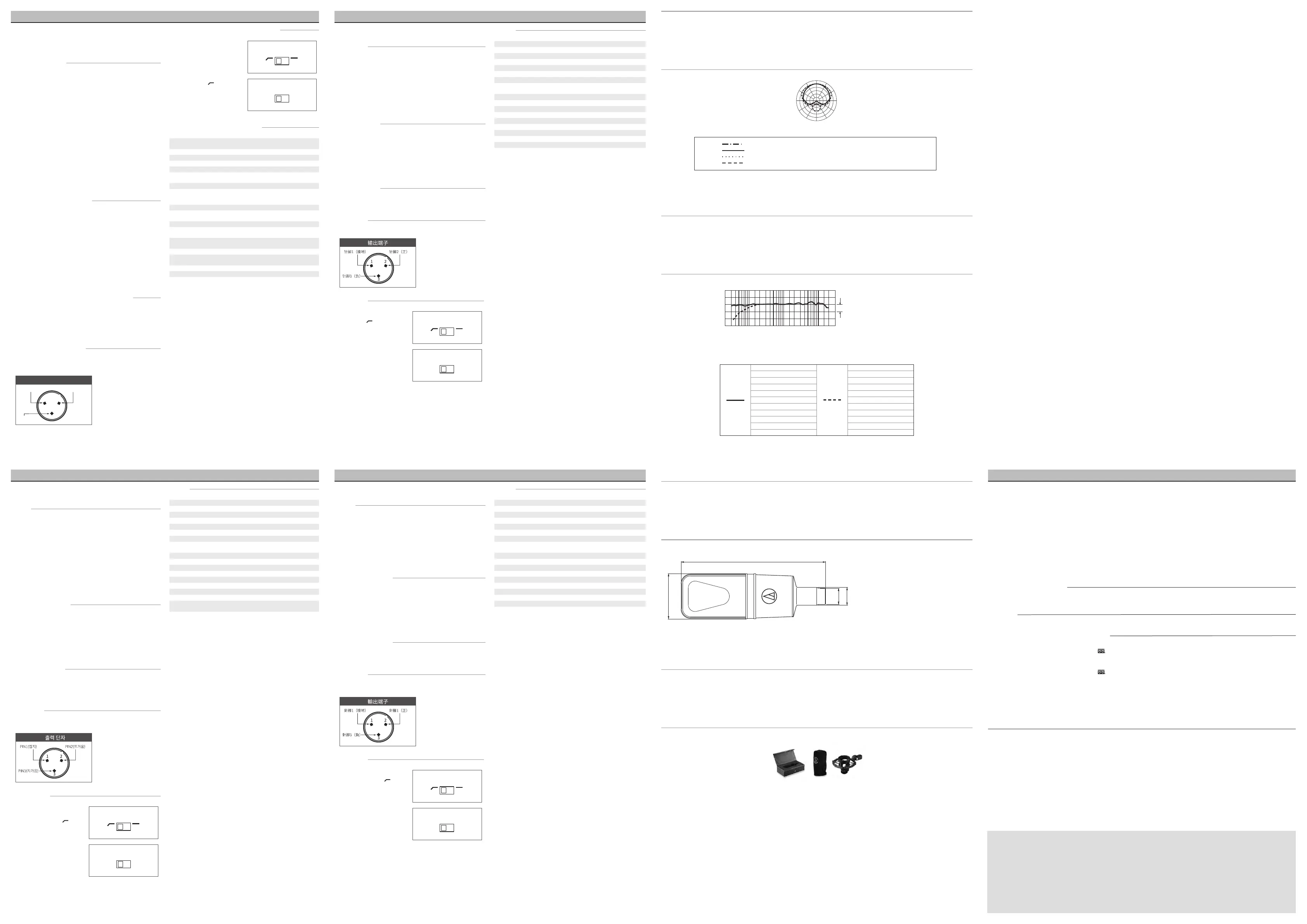

■Connection procedure

Connect the output terminals of the microphone to a device that has a

microphone input (balanced input) compatible with a phantom power supply.

The output connector is an XLRM-type with polarity as shown in the gure

below.

This product requires 48 V DC

phantom power.

■Switch settings

To reduce the pickup of low-

frequency ambient noise (such as

traffic, air-handling systems, etc.),

room reverberation and mechanically

coupled vibrations, turn ON ( ) the

low-cut filter switch located on the

side.

If audio input exceeds the maximum

input sound level, set the pad switch

to -10 dB.

AT4033a

■

低域の環境ノイズ（足音、空調のノイ

ズなど）や部屋の反響音、機械の振動

をできるだけ拾わないようにするには、

側面のローカットフィルタースイッチを

オン（）にします。

音声入力が最大入力音圧レベルを

超える場合は、パッドスイッチを

－10dB にします。

■

型式バックエレクトレット・コンデンサー型

指向特性単一指向性

周波数特性 30～20,000Hz

ローカット 80Hz、12dB/octave

パッド－10dB

感度－32dB（25.1mV）（0dB=1V/Pa,1kHz）

出力インピーダンス 100Ω

最大入力音圧レベル 145dBSPL（1kHzTHD1%）

155dBSPL（パッドON時）

ノイズ 17dBSPL(A特性)

ダイナミックレンジ 128dB（1kHzatMaxSPL）

SN比 77dB（1kHzat1Pa、A特性）

ファントム電源 48VDC、3.2mA

スイッチローカットON/OFF、パッドON/OFF

質量 380g

寸法長さ：170.0mm、本体最大径：53.4mm

出力コネクター 3ピンXLR-Mタイプ

アクセサリー対応コード R1

付属品ショックマウントAT8449a、変換ネジアダ

プター（3/8"-5/8"）、ダストカバー、ケース

•1Pascal=10dynes/cm

2=10microbars=94dBSPL

改良などのため、本製品は予告なく変更することがあります。

■Specifications

Element

Fixed-charge back plate, permanently polarized condenser

Polar pattern Cardioid

Frequency response 30-20,000 Hz

Low cut 80 Hz, 12 dB/octave

Pad -10 dB

Open circuit sensitivity -32 dB (25.1 mV) (0dB = 1 V/Pa, 1 kHz)

Impedance 100 ohms

Maximum input sound level 145 dB SPL (1 kHz at 1% THD)

155 dB SPL (When pad is on.)

Noise 17 dB SPL (A-weighted)

Dynamic range 128 dB (1 kHz at Max SPL)

Signal-to-noise ratio 77 dB (1 kHz at 1 Pa, A-weighted)

Phantom power requirements 48 V DC, 3.2 mA

Switches Low cut: on/off, Pad: on/off

Weight 380 g (13.4 oz)

Dimensions 170.0 mm (6.69") long,

53.4 mm (2.10") maximum body diameter

Output connector Integral 3-pin XLR-M type

Audio-Technica case style R1

Included accessories AT8449a shock mount, stand adapter (3/8”-5/8”),

microphone dust cover, carry case

• 1 Pascal = 10 dynes/cm2

= 10 microbars = 94 dB SPL

For product improvement, the product is subject to modication without notice.

Vielen Dank für den Kauf dieses Produkts. Lesen Sie diese Bedienungsanleitung

vor Gebrauch des Produkts um sicherzustellen, dass Sie es korrekt verwenden.

Bewahren Sie diese Anleitung für später anfallende Fragen auf.

■Merkmale

• Speziell zur Erfüllung der entscheidendsten akustischen

Anforderungen professioneller Aufnahme-,TV-/Rundfunk- und

Beschallungsanwendungen entwickelt

• Übertragerfreie Schaltung sorgt für eine quasi verzerrungsfreie

Wiedergabe bei niedrigen Frequenzen und bietet eine hervorragende

Korrelation von schnellen Einschwingvorgängen

• Die zwei Mikrometer dicke, goldbeschichtete Membran wird einem aus

fünf Schritten bestehenden Alterungsverfahren unterzogen, damit die

optimalen Eigenschaften über Jahre der Anwendung konstant bleiben

• Die schwimmende Lagerung in der Kapsel schirmt gegen unerwünschte

Geräusche und Vibrationen ab

• Die präzisionsgefertigte Schallwand des Akustikelements ist aus

vernickeltem Messing und verleiht dem Wandler erweiterte Stabilität

sowie optimale Empndlichkeit

• Die offene Akustik des symmetrischen Gehäuseaufbaus minimiert

unerwünschte interne Reektionen

• Spezielle Spinne bietet hochklassige Isolierung

• Integrierter 80 Hz Hochpasslter und 10 dB Pad-Schalter

• Die Einhaltung von Audio-Technicas strengen Qualitäts- und

Zuverlässigkeitsstandards ist durch den Einsatz modernster

Entwicklungs- und Fertigungsverfahren gewährleistet

■Sicherheitsvorkehrungen

Obwohl dieses Produkt für die sichere Anwendung konstruiert wurde, kann

falsche Verwendung einen Unfall verursachen. Beachten Sie zu Ihrer Sicherheit

alle Hinweise, wenn Sie das Produkt verwenden.

Vorsichtshinweise für das Produkt

• Setzen Sie das Produkt keinen starken Erschütterungen aus, um Störungen

zu vermeiden.

• Zerlegen oder verändern Sie das Produkt nicht und versuchen Sie nicht es zu

reparieren.

• Fassen Sie das Produkt nicht mit nassen Händen an, ansonsten kann es zu

Stromschlägen oder Verletzungen kommen.

• Bewahren Sie das Produkt nicht in direktem Sonnenlicht, in der Nähe von

Heizvorrichtungen oder an einem heißen, feuchten oder staubigen Ort auf.

■Hinweise zum Gebrauch

• An der Vorderseite des Mikrofons bendet sich ein erhabenes Audio-

Technica-Emblem. Positionieren Sie diese Seite des Mikrofons zur

Klangquelle hin.

• Befestigen Sie bei Verwendung des Mikrofons das Kabel am

Mikrofonständer oder -galgen, so dass am Mikrofon eine

Kabelbewegungsschleife bleibt. Dies schirmt das Mikrofon sehr

effektiv gegen Erschütterungen ab und verringert die Gefahr eines

versehentlichen Herausziehens des Mikrofons aus der Halterung.

■Anschlussverfahren

Verbinden Sie die Ausgangsanschlüsse des Mikrofons mit einem Gerät, das

einen phantomspeisungskompatiblen Mikrofoneingang (symmetrischen

Eingang) besitzt.

Der Ausgangsstecker ist ein XLRM-Stecker, dessen Polarität Sie auf der

nachstehenden Abbildung sehen können.

PIN 3 (kalt)

PIN 2 (heiß)PIN 1 (Masse)

Ausgangsanschlüsse

1 2

Dieses Produkt benötigt eine

48 V DC Phantomspeisung

■Schaltereinstellungen

Um die Aufnahme niederfrequenter

Umgebungsgeräusche (z. B.

Verkehrslärm, Lüftungsanlagen usw.),

Nachhalleffekte und mechanisch

gekoppelte Vibrationen zu reduzieren,

schalten Sie den seitlich angebrachten

Trittschalllter-Schalter EIN ( ).

Falls die zugeführten Audiosignale

den maximalen Einspeisepegel

übersteigen, stellen Sie den Pad-

Schalter auf -10 dB.

■Technische Daten

Element

Elektret, permanent polarisierter Kondensator

Richtcharakteristik Niere

Frequenzbereich 30-20.000 Hz

Trittschalllter 80 Hz, 12 dB/Oktave

Pad -10 dB

Empf. am offenen Schaltkreis -32 dB (25,1 mV) (0 dB = 1 V/Pa, 1 kHz)

Impedanz 100 Ohm

Maximaler Eingangspegel 145 dB SPL (1 kHz bei 1 % THD)

155 dB SPL (Bei eingeschaltetem Pad.)

Rauschen 17 dB SPL (A-gewichtet)

Dynamikumfang 128 dB (1 kHz bei max. SPL)

Geräuschpegelabstand 77 dB (1 kHz bei 1 Pa, A-gewichtet)

Phantomspeisung 48 V DC, 3,2 mA

Schalter Low Cut: ein/aus, Pad: ein/aus

Gewicht 380 g

Abmessungen Länge: 170,0 mm, größter Gehäusedurchmesser:

53,4 mm

Ausgangsanschluss Integrierter 3-poliger XLRM-Anschluss

Audio-Technica Case Style R1

Beiliegendes Zubehör Spinne AT8449a, Ständeradapter (3/8-5/8 Zoll),

Mikrofon-Staubschutzhülle, Transportkoffer

• 1 Pascal = 10 Dynes/cm2 = 10 Mikrobar = 94 dB SPL

Im Rahmen der Produktverbesserung unterliegt das Produkt Änderungen ohne

Vorankündigung.

Le agradecemos la compra de este producto. Antes de utilizarlo, lea el manual

de usuario para asegurarse de que lo utilizará correctamente. Conserve este

manual para consultarlo en un futuro.

■Características

• Diseñado especialmente para responder a las máximas exigencias

acústicas de la grabación profesional, la radiodifusión y la sonorización

• Los circuitos sin transformadores eliminan prácticamente la distorsión

en las frecuencias graves y proveen de una correlación superior entre

los transitorios de alta velocidad

• La membrana de oro depositado a vapor, de 2 micrones de grosor, se

somete a un proceso de envejecimiento de cinco etapas, que permite

su conservación óptima e invariable tras años de utilización

• El conjunto de cápsula con construcción otante aísla del ruido y las

vibraciones

• El elemento deector acústico de latón niquelado, con mecanizado

de precisión, proporciona una mayor estabilidad del elemento y una

sensibilidad óptima

• Entorno acústico abierto de la cubierta simétrica que minimiza las

reexiones internas no deseadas

• El soporte antivibración a medida proporciona el máximo aislamiento

• Filtro paso alto de 80 Hz y atenuador de 10 dB integrales

• Lo último en diseño y en técnicas de fabricación garantiza la

conformidad con los estrictos estándares de consistencia y abilidad de

Audio-Technica

■Advertencias de seguridad

Aunque este producto se p1-ha diseñado para su uso seguro, si no lo utiliza

de manera correcta puede provocar un accidente. Con el n de garantizar la

seguridad, respete todas las advertencias y precauciones mientras utiliza el

producto.

Precauciones para el producto

• No someta el producto a impactos fuertes para evitar averías.

• No desmonte, modique o intente reparar el producto.

• No manipule el producto con las manos húmedas para evitar descargas o

daños.

• No deje el producto bajo la luz solar directa, junto a dispositivos de

calefacción o en lugares cálidos, húmedos o polvorientos.

■Notas sobre el uso

• En la parte delantera del micrófono aparece el emblema de Audio-

Technica en relieve. Coloque este lado del micrófono mirando hacia la

fuente del sonido.

• Durante el uso, asegure el cable del micrófono al pie o la pluma,

dejando un bucle de holgura en el micrófono. De esta forma se

garantiza la máxima protección contra impactos y se reduce la

posibilidad de tirar accidentalmente del micrófono y sacarlo de su

montura.

■Procedimiento de conexión

Conecte los terminales de salida del micrófono a un dispositivo con entrada

de micrófono (entrada balanceada) compatible con fuentes de alimentación

phantom.

El conector de salida es de tipo XLRM con la polaridad que se muestra en la

siguiente gura.

PIN3 (frío)

PIN2 (caliente)PIN1 (tierra)

Terminales de salida

1 2

Este producto precisa de

alimentación phantom de

48VCC.

■Ajustes de los interruptores

Para reducir la captación de ruido

ambiente de baja frecuencia (como

tráfico, sistemas de ventilación,

etc.), reverberaciones de la sala

y vibraciones mecánicas, active

(posición ) el interruptor del ltro

paso alto situado en el lateral.

Si la entrada de audio excede el nivel

de sonido de entrada máximo, ajuste

el atenuador a -10dB.

■Especificaciones

Elemento

Condensador polarizado permanentemente de placa

trasera con carga ja

Patrón polar Cardioide

Respuesta en frecuencia De 30 a 20.000 Hz

Paso alto 80 Hz, 12 dB/octava

Atenuador -10 dB

Sensibilidad del circuito abierto -32 dB (25,1 mV) (0 dB = 1 V/Pa, 1 kHz)

Impedancia 100 ohmios

Nivel máximo de sonido de

entrada

SPL de 145 dB (1kHz a 1% de T.H.D.)

SPL de 155 dB (con atenuador activado)

Ruido SPL de 17 dB (ponderación A)

Rango dinámico 128 dB (1kHz a SPL máx.)

Relación señal-ruido 77 dB (1kHz a 1Pa, ponderación A)

Requisitos de alimentación

Phantom

48V CC, 3,2 mA

Interruptores Paso alto: activado/desactivado, atenuador: activado/

desactivado

Peso 380 g

Dimensiones 170,0 mm de largo, 53,4 mm de diámetro máximo

del cuerpo

Conector de salida Tipo XLR-M de 3 patillas integral

Estilo de carcasa de Audio-

Technica

Accesorios incluidos Soporte antivibración AT8449a, adaptador de pie

(3/8"-5/8"), cubierta antipolvo para micrófono, estuche

de transporte

• 1 Pascal = 10 dinas/cm2

= 10 microbares = SPL de 94 dB

El producto está sujeto a modicaciones sin previo aviso con nes de mejora

del mismo.

Obrigado por comprar este produto. Antes de usar o produto, leia atentamente

o manual do usuário para assegurar o uso correto do produto. Guarde este

manual para futuras consultas.

■Recursos

• Especialmente projetado para satisfazer as mais críticas exigências

acústicas de gravação prossional, reforço e difusão de som

• Os circuitos sem transformador virtualmente eliminam distorção de

baixa frequência e oferecem uma correlação superior entre transientes

de alta velocidade

• Um diafragma de ouro depositado por vaporização com espessura de

2 micrometros que passa por um processo de envelhecimento em 5

etapas para que as excelentes características alcançadas permaneçam

constantes ao longo dos anos de uso

• A montagem em construção utuante da cápsula fornece isolamento

contra ruído e vibração

• A placa acústica em latão niquelado maquinado com precisão fornece

melhor estabilidade e ótima sensibilidade

• O ambiente acústico aberto da montagem simétrica da caixa minimiza

deexões internas indesejáveis

• O sistema antivibração personalizado fornece isolamento superior

• Chave de ltro passa-alta de 80 Hz e chave de atenuação de 10 dB

integradas

• O design e as técnicas de fabricação modernos garantem a

conformidade com os rigorosos padrões de consistência e

conabilidade da Audio-Technica

■Medidas de segurança

Embora esse produto tenha sido projetado para ser seguro para o usuário,

a utilização em desacordo com o uso tido como correto pode resultar em

acidente. Para garantir a segurança, siga todas as advertências e precauções

quando usar o produto.

Cuidados com o produto

• Não submeta o produto a um impacto muito forte para evitar falhas de

funcionamento.

• Não desmonte, modique nem tente reparar o produto.

• Não manuseie o produto com as mãos úmidas para evitar choque elétrico ou

ferimentos.

• Não armazene o produto sob a luz direta do sol, próximo a dispositivos de

aquecimento ou em local úmido, quente ou empoeirado.

■Observações de uso

• Encontra-se na frente do microfone um emblema em alto-relevo da

Audio-Technica. Direcione esse lado do microfone para a fonte do som.

• Ao utilizar, prenda o cabo do microfone ao pedestal ou vara de

boom, deixando um círculo folgado no microfone. Isso vai assegurar

um isolamento de choque mais ecaz e reduz a possibilidade de se

desalojar acidentalmente o microfone do suporte.

■Procedimento de conexão

Conecte os terminais de saída (output) do microfone num dispositivo que

disponha de entrada (input) para microfone (entrada balanceada) compatível

com uma alimentação fantasma.

O conector de saída (output) é do tipo XLRM com a polaridade como a

demonstrada na gura abaixo.

PIN3

(frio (cold))

PIN2 (quente (hot))PIN1 (terra (ground))

Terminais de saída (output)

1 2

Este produto requer uma

alimentação fantasma de 48 V

DC.

■Configurações do interruptor

Para reduzir a captação de sons

ambiente de baixa frequência

(tais como tráfego, sistemas de

condicionamento de ar, etc.),

reverberação do ambiente e vibrações

mecânicas acopladas, ligue em ON

( ) a chave de ltro passa-alta ao

lado.

Se a entrada (input) de áudio exceder

o nível máximo de entrada de som,

coloque a chave de atenuação em

-10 dB.

■Especificações

Elemento

Tampo traseiro de carga xa, condensador polarizado

permanentemente

Padrão polar Cardioide

Resposta de frequência 30 - 20.000 Hz

Corte baixo 80 Hz, 12 dB/oitava

Pad -10 dB

Sensibilidade em circuito aberto -32 dB (25,1 mV) (0 dB=1 V/Pa, 1 kHz)

Impedância 100 ohms

Nível de som de entrada

máximo

145 dB SPL (1 kHz em 1% de THD)

155 dB SPL (quando o pad estiver ligado (on))

Ruído 17 dB SPL (de ponderação A)

Alcance dinâmico 128 dB (1 kHz em SPL máximo)

Relação sinal-ruído 77 dB (1 kHz em 1 Pa, de ponderação A)

Requisitos de alimentação

fantasma

48 V DC, 3,2 mA

Interruptores Corte baixo: on/off, Pad: on/off

Peso 380 g

Dimensões 170,0 mm de comprimento, 53,4 mm diâmetro máximo

do corpo

Conector de saída Integral de 3 pinos do tipo XLRM

Case style Audio-Technica R1

Acessórios inclusos Sistema antivibração AT8449a, adaptador de pedestal

(3/8"-5/8"), capa protetora de poeira, estojo

• 1 Pascal = 10 dinas/cm2

= 10 microbars = 94 dB SPL

Para o aperfeiçoamento do produto, o mesmo está sujeito a alterações sem

aviso prévio.

Grazie per aver acquistato questo prodotto. Prima dell'utilizzo, leggere

attentamente il manuale dell'utente per assicurarsi che il prodotto sia utilizzato

correttamente. Conservare il manuale come riferimento futuro.

■Caratteristiche

• Progettato specicatamente per soddisfare le rigorose esigenze

nel campo della registrazione professionale, nelle trasmissioni e

nell'amplicazione

• La circuiteria priva di trasformatore elimina la distorsione alle basse

frequenze e permette di ottenere una risposta eccellente ai transienti

veloci

• Il diaframma, dallo spessore di 2 micrometri e placcato in oro depositato

a vapore, viene sottoposto a un processo d’invecchiamento in 5 fasi,

afnché le caratteristiche ottimali restino invariate anche dopo anni di

utilizzo

• L'assemblaggio della capsula con metodo ottante offre il massimo

isolamento da rumori e vibrazioni

• Il bafe acustico in ottone nichelato tarato a macchina garantisce

un'elevata stabilità della capsula e ne ottimizza la sensibilità

• Il telaio simmetrico dal design acustico aperto riduce al minimo eventuali

riessioni interne

• Il supporto anti-shock regolabile fornisce un elevato livello di isolamento

• Filtro passa-alto a 80 Hz e attenuatore da 10 dB selezionabili incorporati

• La progettazione e le tecniche di produzione allo stato dell'arte

garantiscono il rispetto degli standard di afdabilità che hanno reso

Audio-Technica un marchio famoso nel mondo

■Precauzioni di sicurezza

Anche se questo prodotto è stato realizzato per essere utilizzato in piena

sicurezza, l'uso scorretto potrebbe causare incidenti. Per garantire il massimo

grado di sicurezza, osservare tutte le avvertenze e le precauzioni fornite per

l'utilizzo del prodotto.

Precauzioni nell'utilizzo del prodotto

• Per evitare malfunzionamenti, evitare possibili urti.

• Non smontare, modicare o tentare di riparare il prodotto.

• Per evitare scosse elettriche o lesioni, non toccare il prodotto con le mani

bagnate.

• Non riporre il prodotto alla luce diretta del sole, vicino a un dispositivo di

riscaldamento o in luogo caldo, umido o polveroso.

■Note sull'utilizzo

• Il marchio in rilievo Audio-Technica è situato sulla parte frontale del

microfono. Orientare tale lato del microfono verso la sorgente sonora.

• Durante l'utilizzo, assicurare il cavo all'asta del microfono o al braccio

estensibile, lasciando abbastanza cavo all'attacco del connettore. Questo

per garantire il massimo isolamento dagli urti e per ridurre la possibilità

che il microfono esca dal supporto.

■Procedura di collegamento

Collegare i terminali di uscita del microfono al dispositivo dotato di ingresso

microfonico (ingresso bilanciato) e compatibile con l'alimentazione phantom.

Il connettore di uscita è del tipo XLRM, con la polarità come indicata nella gura

in basso.

PIN3

(freddo)

PIN2 (caldo)PIN1 (terra)

Terminali di uscita

1 2

Questo prodotto richiede

alimentazione phantom a 48 V

DC.

■Impostazioni del filtro

Per ridurre la sensibilità al rumore

ambientale a bassa frequenza (come

ad esempio trafco, impianti di

trattamento dell'aria ecc.), al riverbero

ambientale e alle vibrazioni accoppiate

meccanicamente, attivare ( ) il ltro

passa-alto posizionato sul lato.

Se il livello audio dovesse superare

quello massimo d'ingresso, impostare

l'attenuatore in posizione -10 dB.

■Specifiche tecniche

Capsula

Condensatore polarizzato permanentemente, a piastra

posteriore, a carica ssa

Schema polare Cardioide

Risposta in frequenza 30-20.000 Hz

Passa-alto 80 Hz, 12 dB/ottava

Attenuatore -10 dB

Sensibilità a circuito aperto -32 dB (25,1 mV) (0 dB = 1 V/Pa, 1 kHz)

Impedenza 100 ohm

Max pressione sonora

d'ingresso

145 dB SPL (1 kHz @ 1% THD)

155 dB SPL (con attenuatore attivato)

Rumore 17 dB SPL (pesata in A)

Gamma dinamica 128 dB (1 kHz a SPL max)

Rapporto segnale/rumore 77 dB (1 kHz a 1 Pa, pesata in A)

Requisiti alimentazione phantom 48 V DC, 3,2 mA

Selettori Passa-alto: on/off; Attenuatore: on/off

Peso 380 g

Dimensioni Lunghezza 170,0 mm, diametro massimo 53,4 mm

Connettore di uscita Spinotto XLR-M integrale tripolare

Tipo di corpo microfono Audio-

Technica

Accessori inclusi Supporto anti-shock AT8449a, adattatore per asta

lettata (3/8"- 5/8"), guaina anti-polvere, custodia per

il trasporto

• 1 Pascal = 10 dyn/cm2 = 10 microbar = SPL 94 dB

Per il miglioramento del prodotto, lo stesso è soggetto a modica senza

preavviso.

Nous vous remercions d’avoir choisi ce produit. Avant utilisation, merci de lire

attentivement ce manuel pour vous assurer du bon usage du produit. Veuillez

conserver ce manuel pour consultation ultérieure.

■Caractéristiques

• Spécialement conçu pour répondre aux exigences acoustiques les plus

pointues de l'enregistrement, du broadcast et du son live professionnels

• Les circuits sans transformateurs éliminent en quasi-totalité la distorsion

des basses fréquences et offrent une corrélation supérieure des

transitoires haute vitesse

• Le diaphragme de 2 microns d'épaisseur à pellicule d'or déposée par

vaporisation subit un processus de vieillissement en cinq étapes pour

des caractéristiques optimales constantes au l des ans

• La construction ottante de l'ensemble de la capsule assure l'isolation

contre le bruit et les vibrations

• La protection haute technologie en cuivre nickelé de la capsule

acoustique assure la stabilité de la capsule et une sensibilité optimale

• Conceptionacoustique ouverte an de minimiser les réexionsinternes

indésirables

• La suspension antichoc réglable permet une isolation supérieure

• Commutateur de ltre coupe-bas 80 Hz intégré et

commutateurd'atténuateur 10 dB

• La conception et les techniques de fabrication de pointe garantissent la

conformité avec les normes exigeantes d'A-T en matière de constance et

de abilité

■Consigne de sécurité

Bien que la conception de ce produit garantisse la sécurité d'utilisation, une

utilisation incorrecte peut entraîner un accident. Pour assurer la sécurité,

respectez l'ensemble des avertissements et mises en garde lorsque vous

utilisez le produit.

Précautions d'utilisation

• Ne pas soumettre le produit à des chocs violents an d'éviter tout

dysfonctionnement.

• Ne pas démonter, modier ou tenter de réparer le produit.

• Ne pas manipuler le produit avec les mains mouillées pour éviter tout choc

électrique ou toute blessure.

• Ranger le produit à l'abri des rayons du soleil, des appareils générant de la

chaleur et des environnements chauds, humides ou poussiéreux.

■Remarques sur l'utilisation

• Le devant du microphone arbore un logo Audio-Technica en

relief.Positionnez ce côté du microphone vers la source du son.

• Lors de l'utilisation, xez le câble au support ou à la perche du

microphone, en laissant une boucle lâche au niveau du microphone.

Vous bénécierez ainsi de la protection antichoc la plus efcace, en

réduisant le risque de faire sortir accidentellement le microphone de sa

suspension.

■Procédure de connexion

Connectez les bornes de sortie du microphone à un appareil équipé d'une

entrée microphone (entrée symétrique) compatible avec une alimentation

fantôme.

Le connecteur de sortie est de type XLRM avec des pôles tels qu'afchés dans

l'illustration ci-dessous.

PIN3

(point froid)

PIN2 (point chaud)PIN1 (terre)

Bornes de sortie

1 2

Ce produit nécessite une

alimentation fantôme 48 V.

■Paramètres du commutateur

Pour réduire les bruits ambiants

dans les basses fréquences (par

exemple : circulation, systèmes de

ventilation, etc.), la réverbération

de la salle et les vibrations dues au

couplage mécanique, activez ( ) le

commutateur de ltre coupe-bas situé

sur le côté.

Si l'entrée audio dépasse la pression

acoustique maxim ale, rég lez le

commutateur de l'atténuateur sur

-10dB.

■Caractéristiques techniques

Capsule

Statique à électret

Directivité Cardioïde

Réponse en fréquences 30-20000 Hz

Coupe-bas 80 Hz, 12 dB/octave

Atténuateur -10 dB

Sensibilité -32 dB (25,1 mV) (0 dB=1 V/Pa, 1 kHz)

Impédance 100 ohms

Pression Acoustique Maximale 145 dB SPL (1 kHz à 1% THD)

155 dB SPL (lorsque l'atténuateur est activé.)

Bruit 17 dB SPL (pondéré en A)

Plage dynamique 128 dB (1kHz à SPL Max)

Rapport signal/bruit 77 dB (1kHz à 1Pa, pondéré en A)

Alimentation fantôme 48V CC, 3,2 mA

Commutateurs Coupe-bas: activé/désactivé, atténuateur : activé/

désactivé

Poids 380 g

Dimensions Longueur 170,0 mm, diamètre maximal du corps

53,4 mm

Connecteur de sortie Type XLRM 3 broches intégré

Type de boîtier Audio-Technica R1

Accessoires fournis Suspension antichoc AT8449a, adaptateur de support

(3/8”-5/8”), cache-poussière pour microphone, étui

de transport

• 1 Pascal = 10 dynes/cm2

= 10 microbars = 94 dB SPL

Dans le cadre de l'amélioration du produit, ce dernier peut être modié sans

préavis.

Produkt Specifikationer

Mærke:	Audio-Technica
Kategori:	Mikrofon
Model:	AT4033a

Har du brug for hjælp?

Hvis du har brug for hjælp til Audio-Technica AT4033a stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Mikrofon Audio-Technica Manualer

Audio-Technica ATGM2 Manual

6 December 2024

Audio-Technica Creator Pack Manual

6 December 2024

Audio-Technica AT2040 Manual

6 December 2024

Audio-Technica AE2500 Manual

6 December 2024

Audio-Technica AT881TH/RC Manual

6 December 2024

Audio-Technica AT882TH Manual

6 December 2024

Audio-Technica AT882TH/D3RC5 Manual

6 December 2024

Audio-Technica AT4033a Manual

6 December 2024

Audio-Technica AT2020USB+V Manual

6 December 2024

Audio-Technica AT2020TYO Manual

6 December 2024

Mikrofon Manualer

Nyeste Mikrofon Manualer

PSC RF Multi SMA Manual

17 December 2024

PSC PowerStar RF Manual

17 December 2024

Hollyland LARK M1 Manual

16 December 2024

Power Dynamics PD210 Manual

16 December 2024

15 December 2024

15 December 2024

15 December 2024

15 December 2024

15 December 2024

15 December 2024
