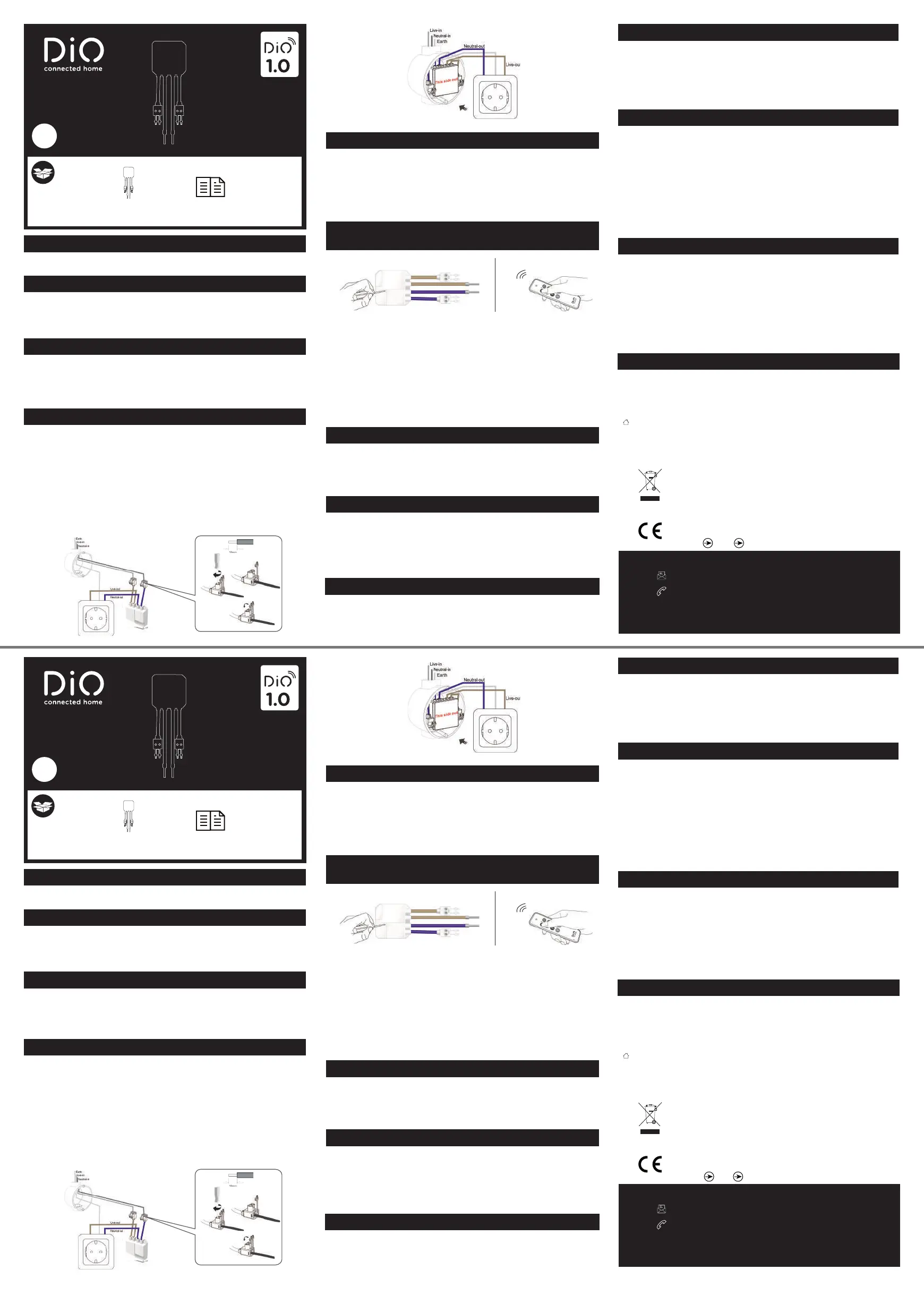

Side 1/3

0. Tutoriel vidéo

1. Installer le micromodule pour prise

2. Associer le module avec une commande DiO 1.0

4. Utilisation

2.2 Associer le module à la centrale DiO

Associez votre module pour prise à votre centrale domotique DiO, pour commander votre

appareil électrique branchée sur celui-ci avec votre smartphone et créer vos scénarios, par

exemple pour allumer/éteindre votre radio ou radiateur à une heure précise ou simulez une

présence durant votre absence. Referez-vous au manuel de votre central pour l’ajout du

module.

3. Eacer une commande DiO 1.0

Si vous souhaitez eacer une commande :

1. Approcher la commande du module et appuyer sur le bouton d’apprentissage du

module, la Led commence à clignoter lentement.

2. Dans les 12 secondes, appuyer sur le bouton ‘OFF’ de la commande à eacer, la lampe

clignote deux fois pour conrmer l’eacement et la Led du module arrête de clignoter.

CHACON déclare que l’appareil 54790 est conforme aux exigences et dispositions de la directive RED

2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante :

www.chacon.be Support Téléchargements

Recyclage

Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC),

tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et

spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la

réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec

les ordures ménagères dans aucun des pays de l’UE. An de prévenir tout risque sur l’environnement ou la

santé humaine lié à la mise au rebut incontrôlée, recyclez le produit de façon responsable an de promouvoir

l’utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de

renvoi et collecte ou contactez le revendeur d’origine. Il se chargera du recyclage dans le respect des

dispositions règlementaires.

Enregistrer la garantie

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

An de simplier la compréhension et l’installation de nos solutions, nous avons opté pour des

notices lmées : vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home,

dans l’onglet playlists. Vous pouvez également les visionner via notre site www.getDiO.com dans

l’onglet support.

Hotline

BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)

FR + 33 1 57 32 48 12 (Prix communication nationale)

ES + 34 91 481 63 97 (Precio Comunicación Nacional)

PT + 351 221 450 250 (Preço Comunicação Nacional)

IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121

www.getDiO.com

54790

Micromodule pour prise murale

7. Caractéristiques techniques

• Protocole : DiO 1.0

• Fréquence : 433,92 MHz

• EIRP : 3 mW

• Distance de transmission : 50 m (en champs libre)

• Max. 32 émetteurs associés

• Température de fonctionnement : 0 à 40°C

• Alimentation : 220 – 240 V ~ 50Hz

• Puissance Max. : charge résistive : 3500W / 16A

• Bornes adaptées pour câbles de 1,6 mm2 à 2,5 mm2

• Dimensions : 39 x 41 x 15 mm

5. Utilisation

Fonction On/O : Appuyer 1 x sur le bouton ‘I’ pour allumer ou sur le bouton ‘O’ pour

éteindre votre appareil.

Le module peut être commandé individuellement ou en combinaison avec d’autres

récepteurs (ex. : un interrupteur DiO ferme le volet lié à un module DiO et allume au

même temps la lampe branchée au module éclairage, et la télécommande DiO allume

et éteint individuellement la lampe).

6. Résolution de problèmes

La lampe ou l’appareil ne s’allume pas lors d’un appui sur la télécommande, interrupteur ou

que le détecteur est activé :

- Vériez que votre module est bien installé et connecté au courant électrique.

- Vériez la polarité et/ou l’épuisement de(s) pile(s) de votre commande.

- Assurez-vous que votre commande est associée à votre module.

- Vériez que les câbles ne sont pas devant le module dans le boitier d’encastrement, cela

pourrait réduire la puissance du signal radio.

Important : Une distance minimale d’1-2m est requise entre deux récepteurs DiO (module,

prise et/ou ampoule). La portée entre le module et la commande DiO peut être diminuée par

l’épaisseur des murs, ou un environnement sans l existant.

Attention : Ne pas utiliser dans un endroit humide.

4. Réinitialiser (reset)

Pour eacer toutes les commandes enregistrées :

1. Appuyer sur le bouton d’apprentissage du module durant 6 secondes, la Led

commence à clignoter continuellement.

2. Relâcher et appuyer une nouvelle fois sur le bouton.

8. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauage, votre

éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec

la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions

DiO connected home sur www.getDiO.com.

Raccorder le micromodule à l’arrière de votre prise murale

1x 54790 1x manuel

Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommande,

interrupteurs, détecteurs sans l et la centrale domotique DiO pour un contrôle via votre

smartphone.

Grâce à la centrale DiO, vous pouvez contrôler votre maison où que vous soyez via votre

smartphone et également rendre compatible votre module DiO 1.0 avec les commandes

DiO 2.0. Plus d'informations sur www.getDiO.com.

1. Couper le courant.

2. Retirer la phase (AC 230V) et le neutre branchés à la prise murale (le câble de terre doit rester

connecté à la prise murale d’origine).

3. Raccorder le module au courant en branchant la phase (brun/rouge) à la borne ‘L’ du module

(câble brun) et le neutre (bleu) à la borne ‘N’ (câble bleu) comme indiqué dans l’illustration.

4. Fermer les capuchons plastiques après avoir vissé les câbles, pour les isoler des autres pièces

métalliques.

5. Branchez le module à la prise murale, le câble ‘L ’ et le neutre ‘N’ aux entrées de la prise murale. â

6. Insérer le module dans le boitier en faisant attention de ne pas couvrir l’avant du module avec

les câbles (an d’éviter de diminuer le signal).

7. Rebrancher le courant, la LED du module s’allumera durant 10 sec pour conrmer que les

branchements sont corrects.

!! Attention !!

Couper le courant avant toute manipulation.

En cas de doute sur votre installation, veuillez faire appel à votre électricien.

Vous pouvez utiliser les ampoules incandescentes, halogènes, LED ou ECO non dimmables.

1. Brancher votre micromodule au courant.

2. Approcher la commande DiO 1.0 du micromodule et appuyer une fois sur le bouton

d’apprentissage du module, la Led du module commence à clignoter lentement.

3. Dans les 12 secondes, appuyer sur le bouton ‘ON’ (I) de votre commande.

4. La Led du module cesse de clignoter et l’association est nalisée.

Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 12

secondes, le module sortira du mode apprentissage ; vous devez recommencer la procédure

an d’associer votre commande à votre module.

Le module peut être liée jusqu’à 32 commandes DiO diérentes. Si la mémoire est pleine,

l’ajout de la 33° commande eacera la 1ère commande ajoutée.

2.1 Associer le module avec une télécommande, interrupteur

ou détecteur DiO 1.0

1. 2.

‘ON’

1. 2.

Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.

μ Micro-interrupteur on/o électronique.

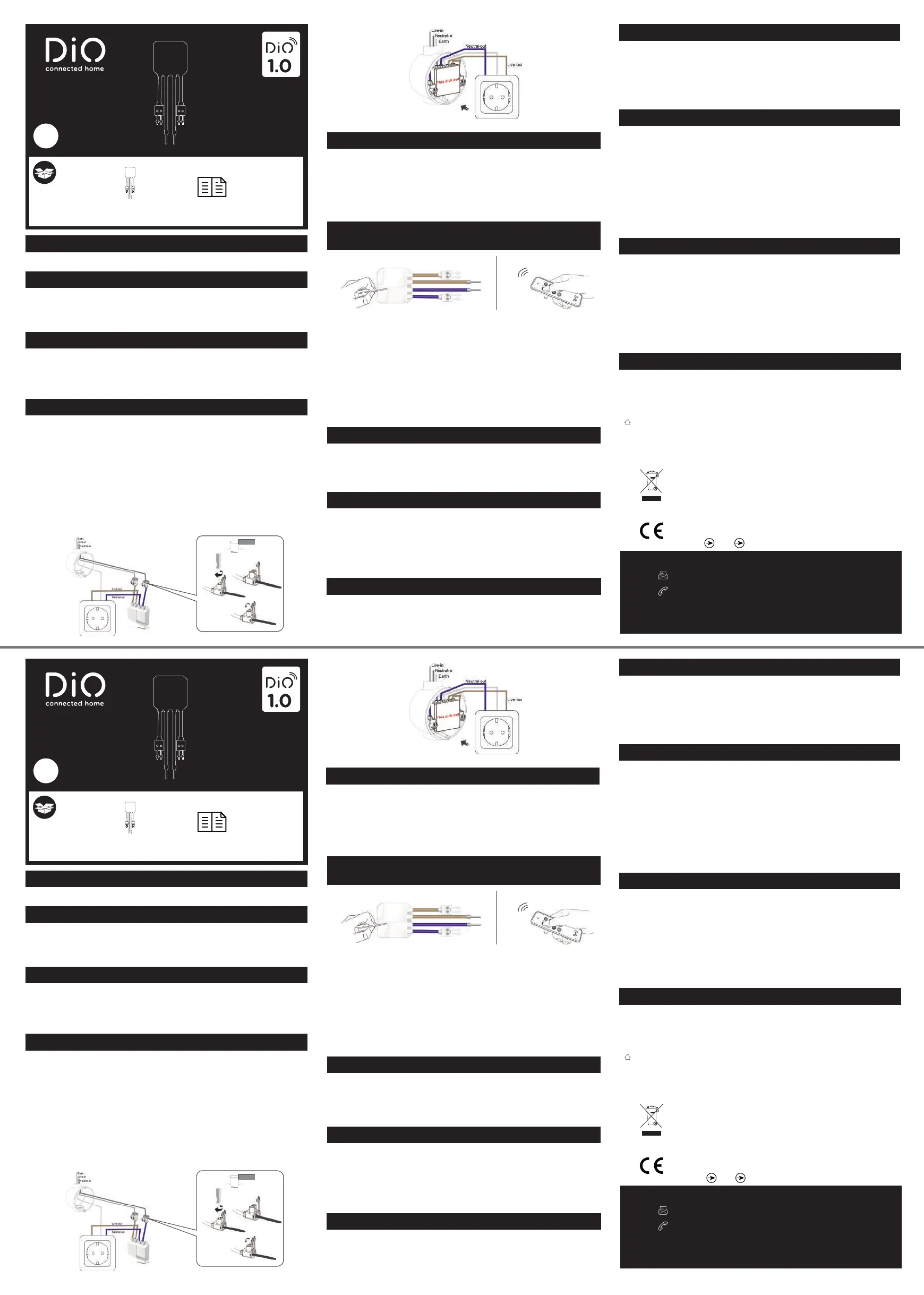

0. Videotutorial

1. Installeren van de Micromodule voor wandstopcontact

2. Koppelen van de micromodule aan een DiO 1.0-bedieningselement

4. Utilisation

2.2 Koppelen van de module aan de DiO-centrale

Koppel de micromodule voor stopcontact aan de DiO-domoticacentrale om uw elektrisch

apparaat met uw smartphone te bedienen en eigen scenario's te maken, bijvoorbeeld om

uw radio of radiator op een bepaald tijdstip in of uit te schakelen of om een aanwezigheid

te simuleren wanneer u niet thuis bent. Raadpleeg de handleiding van de DiO-centrale om

de module toe te voegen.

3. Verwijderen een DiO 1.0-bedieningselement

Ga als volgt te werk om een bedieningselement te verwijderen:

1. Plaats het bedieningselement dichter bij de micromodule en druk op de leerknop van de

module. De led begint langzaam te knipperen.

2. Druk binnen 12 seconden op de "OFF"-knop van het bedieningselement dat u wilt

verwijderen. De lamp knippert tweemaal om de verwijdering te bevestigen en de led van de

module stopt met knipperen.

CHACON verklaart dat het apparaat met de referentienummer 54790 voldoet aan de essentiële eisen en alle

andere relevante bepalingen van de richtlijn RED 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is te vinden op het volgende internetadres:

www.chacon.be Support downloads

Recycling

Overeenkomstig de Europese AEEA-richtlijn (2002/96/EG) en de Europese richtlijn inzake batterijen en accu's

(2006/66/EG) moeten alle afgedankte elektrische en elektronische apparaten, batterijen en accu's gescheiden

ingezameld worden door een lokale instantie die gespecialiseerd is in het inzamelen van afval. Gooi deze

producten niet bij het gewone huishoudafval. Raadpleeg de geldende regelgeving. Het symbool van de

doorgekruiste afvalcontainer geeft aan dat het in alle landen van de EU verboden is dit product weg te gooien

bij het huishoudafval. Om het milieu en de volksgezondheid niet in gevaar te brengen door ongecontroleerd

afdanken van producten, moet dit product op verantwoordelijke wijze gerecycled worden om het duurzame

gebruik van materialen te bevorderen. Voor het inleveren van uw afgedankte apparaat kunt u een beroep doen

op inlever- of inzamelinstanties of kunt u contact opnemen met uw oorspronkelijke verkoper. Deze zal instaan

voor de recycling overeenkomstig de reglementaire voorschriften.

Registreren van uw garantie

Vul om uw garantie te registreren het onlineformulier in op www.getDiO.com/warranty

Om het gebruik en de installatie van onze oplossingen nog eenvoudiger te maken, hebben we

instructievideo's voor u gemaakt. U kunt deze bekijken op ons kanaal Youtube.com/c/dio-

connected-home via de afspeellijst. U kunt ze ook bekijken op onze website www.getDiO.com

op het tabblad "Support".

Hotline

BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)

FR + 33 1 57 32 48 12 (Prix communication nationale)

ES + 34 91 481 63 97 (Precio Comunicación Nacional)

PT + 351 221 450 250 (Preço Comunicação Nacional)

IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121

www.getDiO.com

54790

Micromodule voor wandstopcontact

7. Technische gegevens

• Protocol: DiO 1.0

• Frequentie: 433,92 MHz

• EIRP: 3 mW

• Zendbereik: 50 m (in open ruimte)

• Max. 32 gekoppelde zenders

• Bedrijfstemperatuur: 0 tot 40°C

• Voeding: 220-240 V ~ 50 Hz

• Max. uitgestraald vermogen: resistieve belasting: 3500 W / 16 A

• Afmetingen: 39 x 41 x 15 mm

5. Gebruik

ON/OFF-functie: Druk eenmaal op de aan-knop ("I") om de module aan te zetten of op

de uit-knop ("O") om de module uit te zetten.

U kunt de micromodule afzonderlijk of in combinatie met andere ontvangers bedienen

(bv. een DiO-schakelaar om het met de DiO-module verbonden rolluik te sluiten en

tegelijkertijd een op de verlichtingsmodule aangesloten lamp in te schakelen, en de

DiO-afstandsbediening om de lamp afzonderlijk in en uit te schakelen).

6. Verhelpen van problemen

De apparaat gaat niet aan wanneer ik druk op de afstandsbediening/schakelaar of wanneer de

melder geactiveerd is:

- Controleer of de module goed geïnstalleerd is en op het elektriciteitsnet aangesloten is.

- Controleer de polariteit en/of de status van de batterij(en) van het bedieningselement.

- Controleer of het bedieningselement aan de module gekoppeld is.

- Controleer of de kabels zich niet voor de module in de inbouwdoos bevinden, omdat dit het

vermogen van het radiosignaal kan verminderen.

Belangrijk: Er moet minstens 1 tot 2 meter afstand blijven tussen twee DiO-ontvangers

(module, stopcontact en/of lamp). Het bereik tussen de module en het DiO-bedieningselement

kan minder worden door dikke muren of door de aanwezigheid van een bestaand draadloos

netwerk. Let op! Niet gebruiken in vochtige omgevingen.

4. Resetten

Ga als volgt te werk om alle geïnstalleerde bedieningselementen te verwijderen:

1. Houd de leerknop van de micromodule 6 seconden ingedrukt. De led begint continu

te knipperen.

2. Laat de leerknop los en druk deze vervolgens opnieuw in.

8. Uitbreiden van uw installatie

U kunt uw installatie uitbreiden met DiO-oplossingen voor het bedienen van uw

verwarming, verlichting, rolluiken en tuin of voor videobewaking om te bekijken wat er in

uw woning gebeurt.

De DiO connected home-oplossingen zijn gebruiksvriendelijk, van hoogwaardige kwaliteit,

uitbreidbaar en betaalbaar. U vindt ze op www.getDiO.com.

Aansluiten van de micromodule op de achterkant van uw stopcontact

1x 54790 1x handleiding

Dit product is compatibel met alle DiO 1.0-bedieningselementen: afstandsbediening,

draadloze schakelaars en melders en de DiO-domoticacentrale voor bediening via uw

smartphone.

Dankzij de DiO-centrale kunt u met uw smartphone alles in uw huis bedienen, waar u ook

bent, en ook de DiO 1.0-micromodule compatibel maken met DiO

2.0-bedieningselementen. Meer informatie is te vinden op www.getDiO.com.

1. Schakel de stroom uit.

2. Neem de fase en neutral AC-draden van 230V af die met de oorponkelijke contactdoos zijn

verbonden (de aarddraad moet verbonden blijven met de contactdoos).

3. Sluit de module aan op het elektriciteitsnet door de 230 VAC-fasedraad (bruin/rood) te

verbinden met de klem "L" (buin klem) en de nulleider (blauw) met de klem "N" (blauw) van de

module zoals getoond in de illustratie.

4. Sluit het deksel na het vastschroeven van de kabels om van andere metalen delen te isoleren.

5. Verbind de microdule met de contactdoos, de klem "L " en de neutraal "N" van de module met â

de origineel stopcontact.

6. Plaats de module in de inbouwdoos en zorg ervoor dat de voorkant van de module niet is bedkt

met de kabels (om te voorkomen dat het signaal vermindert).

7. Schakel de stroom weer in, de Led van de module gaat aan gedurende 10 sec. om te bevetigen

dat de verbindingen correct zijn.

!! Let op !!

Schakel de stroom uit vóór elke handeling.

Als u twijfels hebt over uw installatie, neemt u het best contact op met een elektricien.

U kunt gloeilampen, halogeenlampen, ledlampen of niet-dimbare spaarlampen gebruiken

1. Sluit de micromodule aan op het elektriciteitsnet.

2. Plaats de DiO 1.0- bedieningselement dichter bij de module en druk eenmaal op de

leerknop van de micromodule. De led van de module begint langzaam te knipperen.

3. Druk binnen 12 seconden op de aan-knop ("I") van de bedieningselementen.

4. De led van de module stopt met knipperen en de koppeling is voltooid.

Let op! Wanneer u niet binnen 12 seconden op de "ON"-knop van uw bedieningselement

drukt, wordt de leermodus van de module uitgeschakeld. U moet dan de procedure volledig

opnieuw beginnen om het bedieningselement aan de module te koppelen.

U kunt maximaal 32 verschillende DiO-bedieningselementen aan de module koppelen. Als u

het 33e bedieningselement toevoegt terwijl het geheugen vol is, wordt het eerste

bedieningselement verwijderd.

2.1 Koppelen van de micromodule aan een DiO 1.0-

afstandsbediening, -schakelaar of -melder

1. 2.

‘ON’

1. 2.

Voor gebruik binnenshuis (beschermingsgraad IP 20); niet geschikt voor

vochtige omgevingen.

μ Elektronische On/O microschakelaar.

Produkt Specifikationer

Mærke:	DiO
Kategori:	Lettelse
Model:	54790

Har du brug for hjælp?

Hvis du har brug for hjælp til DiO 54790 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Lettelse DiO Manualer

14 September 2024

2 September 2024

2 September 2024

1 September 2024

DiO REV-KIT-07 Manual

31 August 2024

DiO REV-LIGHT-MOD Manual

31 August 2024

26 August 2024

8 August 2024

31 Juli 2024

26 Juli 2024

Lettelse Manualer

Nyeste Lettelse Manualer

Philips PJH08 Manual

21 December 2024

Bosch FSN 1400 Set Professional Manual

21 December 2024

Showtec AirDrive 2.4 IP Manual

21 December 2024

Showtec Performer Fresnel 2200 DDT Manual

21 December 2024

LumenRadio CRMX Galileo MAX Manual

21 December 2024

Lucide Tubix 27870/01/30 Manual

20 December 2024

Lucide Sesma 27839/01/30 Manual

20 December 2024

Lucide Kyra 26999/10/11 Manual

20 December 2024

Lucide Kyra 26999/06/11 Manual

20 December 2024

Lucide Rilou 26994/20/31 Manual

20 December 2024
