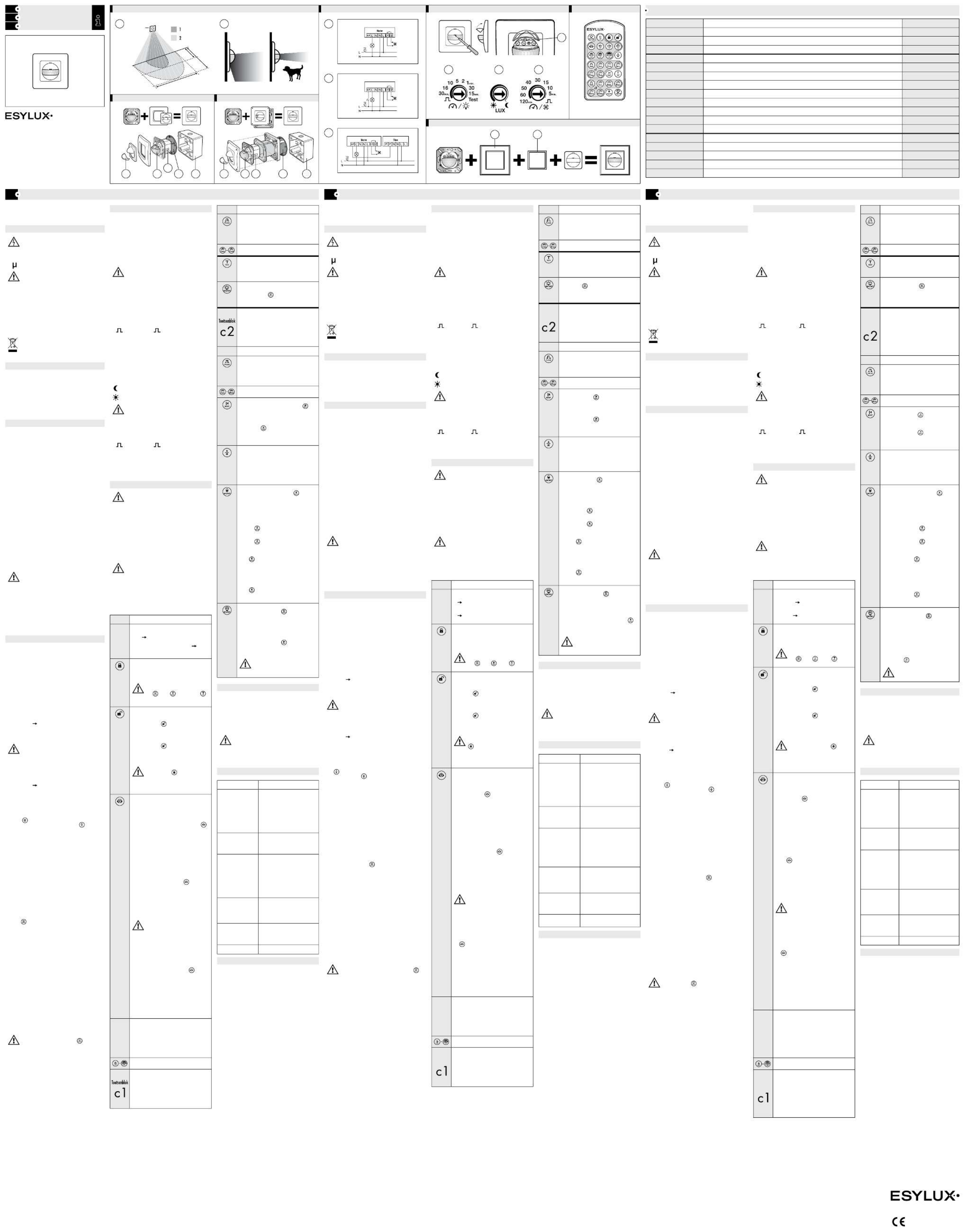

DE Präsenzmelder

Presence sensor

FR détecteur de Présence

Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen

ESYLUX Produktes. Um ein einwandfreies Funktionieren zu

gewährleisten, lesen Sie bitte diese Montage-/Bedienungsanleitung

sorgfältig durch und bewahren Sie sie auf, um gegebenenfalls

zukünftig nachlesen zu können.



ACHTUNG: Arbeiten an elektrischen Systemen dürfen nur

von autorisiertem Fachpersonal unter Berücksichtigung

der landesüblichen Installationsvorschriften/-normen

ausgeführt werden. Vor der Montage des Produktes ist

die Netzspannung freizuschalten.

= Kontaktöffnungsweite < 1,2 mm

Das Gerät ist eingangsseitig mit einem

10 A Leitungsschutzschalter abzusichern (Abb. 4).

Das Produkt ist nur für den sachgemäßen Gebrauch

(wie in der Bedienungsanleitung beschrieben)

bestimmt. Änderungen, Modifikationen dürfen nicht

vorgenommen werden, da ansonsten jeglicher

Gewährleistungsanspruch entfällt. Sofort nach dem

Auspacken ist das Gerät auf Beschädigungen zu prüfen.

Im Falle einer Beschädigung darf das Gerät keinesfalls in

Betrieb genommen werden.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb des

Gerätes nicht gewährleistet werden kann, so ist dieses

unverzüglich außer Betrieb zu nehmen und gegen

unbeabsichtigten Betrieb zu sichern.

HINWEIS: Dieses Gerät darf nicht mit dem unsortierten

Siedlungsabfall entsorgt werden. Besitzer von Altgeräten

sind gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu

entsorgen. Informationen erhalten Sie von Ihrer Stadt- bzw.

Gemeindeverwaltung.



Der ESYLUX PD 180i/R ist ein Präsenzmelder mit

180° Erfassungsbereich für die Wandmontage.

Speziell geeignet für den Einsatz in Räumen und

Durchgangsbereichen mit Tageslichtanteil. Automatische

Lichtssteuerung in Abhängigkeit von Anwesenheit

und Tageslicht. Zusätzlicher Schaltkontakt „HLK“ zur

Ansteuerung von Heizung-Lüftung-Klima in Abhängigkeit

von Anwesenheit. Programmierbar per Fernbedienung,

somit schnelles und exaktes Einstellen diverser Parameter

ganz ohne Werkzeug.



•

Die empfohlene Montagehöhe beträgt 1,10 - 2,20 m.

Mit steigender Montagehöhe wird die Reichweite

größer, die Empfindlichkeit wird jedoch kleiner.

Die Bewegung quer zum Melder ist optimal für eine

Auslösung. Bei einem direkten und frontalen Zugehen

ist es für den Melder schwieriger eine Bewegung zu

erkennen, somit ist die Reichweite deutlich geringer.

•DiePlatzierungdesMelderssollteentsprechend

den räumlichen Gegebenheiten und Anforderungen

erfolgen (Abb. 1a (1) Frontal zum Melder (2) Quer zum Melder).

•VorderMontagedesProduktesistdieNetzspannung

freizuschalten.

Der Präsenzmelder ist in der Standard-Ausführung

für die Unterputzmontage ausgelegt . (Abb. 2a/3a)

Der Sensoreinsatz (Abb. 2b/3b) ist kombinierbar mit

einer IP 20 oder einer IP 44 Abdeckung (Abb. 2)

(Abb. 3). Abdeckungen sind nicht im Lieferumfang,

separat bestellen. Sensoreinsatz (Abb. 2b/3b) gemäß

Anschlussplan (Abb. 4) anschließen und je nach

verwendeter Abdeckung gemäß oder Abb. 2 3 montieren.

(4.1) Standardbetrieb

(4.2) Standardbetrieb mit zusätzlicher Ansteuerung durch

Schließtaster. Bei Bedarf kann das Licht durch Taster

manuell ein- bzw. ausgeschaltet werden

(4.3) Master-Slave-Schaltung: Das Mastergerät schaltet

angeschlossenen Verbraucher je nach eingestellten

Parameter. Die Slavegeräte dienen nur der

Präsenzerfassung und geben bei erkannter Bewegung

einen Impuls an das Mastergerät.

Achtung: Es können max. 10 Slavegeräte an ein

Mastergerät angeschlossen werden

HINWEIS: Die Klemme „S/P“ kann für den externen

Taster- und den Slaveanschluss parallel genutzt werden.

•FürdieAufputzmontagewirdeineAP-Dose(Zubehör)

benötigt (Abb. 2d/3d).

•Hinweis: Bei Montage mit einer Hohlwanddose oder

beiVerwendungderIP44Abdeckungsinddie

Montagekrallen ) zu entfernen.(Abb. 2c/3c

•DerPräsenzmelderverfügtübereinezusätzliche

vertikale Erfassungsebene, diese kann mittels

beiliegender Abdeckkappe (Abb. 2e/3e) ausge blendet

werden, um somit ungewolltes Schalten (z.B. durch

Kleintiere) zu vermeiden .(Abb. 1b)



Individuelle Einstellungen können einfach per

Fernbedienung vorgenommen werden oder (Abb. 6)

manuell über die Einstellelemente .(Abb. 5a - 5d)

• Netzspannungzuschalten

Es beginnt eine Initialisierungsphase (warm-up) von

ca. 60 Sek.

Die rote LED Kanal 1 = signalisiert die Zustände des

Beleuchtung und die den grüne LED Kanal 2 = HLK

Rote LED und blinken langsam (f = 1 Hz) = grüne LED

EEPROM ist leer.

Rote LED und blinken schnell (f = 4 Hz) = grüne LED

EEPROM hat Daten aus Fernbedienungseinstellung

gespeichert. Angeschlossene Beleuchtung ist

eingeschaltet.

• LED-Anzeigenachwarm-up

Das Umgebungslicht liegt unterhalb des voreinge-

stellten Lichtwertes danach ist die LED als Anzeige

für die Bewegungserfassung aktiv = 2 x kurzes

Blitzen je erfasster Bewegung . (rote und grüne LED)

Angeschlossene Beleuchtung ist eingeschaltet.

HINWEIS: Die rote und die grüne LED sind im Betriebs-

modus nur dann aktiv, wenn sie zuvor nicht über die

LED ON/OFF Funktion per IR-Fernbedienung deaktiviert

wurde (siehe Kapitel 6). Die LEDs funktionieren dann

nur noch in der warm-up-Phase und im geöffneten

Programmiermodus der IR-Fernbedienung als

Quittierungsanzeige.

Das Umgebungslicht liegt über dem vorein gestellten

Lichtwert die rote LED ist AUS.

Anzeige der Bewegungserfassung nur über die

grüne LED. Angeschlossene Beleuchtung ist AUS.

4.1 Betriebsmodi für Kanal 1 = Beleuchtung

Funktion der „Vollautomatik“/„Halbautomatik“

„Vollautomatik“und„Halbautomatik“könnenperTaste

auf der IR-Fernbedienung ausgewählt werden (siehe

Abschnitt Einstellungen per Fernbedienung – Taste

4.1.1 Betriebsart „Vollautomatik“

Die Beleuchtung wird automatisch eingeschaltet, wenn

der Melder durch Bewegung ausgelöst wurde und

das Umgebungslicht den voreingestellten Lichtwert

unterschritten hat. Das Licht wird automatisch

ausgeschaltet bei Abwesenheit von Bewegungen und

wenndievoreingestellteNachlaufzeitabgelaufenist.

Um plötzliche Helligkeitswechsel bei Anwesenheit durch

unerwünschtes Ein-/Ausschalten der Beleuchtung zu

vermeiden, wird der Melder ausschließlich zeitverzögert

ausgelöst. Zum Beispiel: Eine vorbeiziehende Wolke

wäre in der Lage ein unnötiges Schalten zu verursachen.

Zeitverzögerung von „hell zu dunkel“: 30 Sek.

Zeitverzögerung von „dunkel zu hell“: 5 Min.

Zusätzliche manuelle Beleuchtungssteuerung im Vollautomatikmodus

Die Beleuchtung kann zu jeder Zeit per IR-Fernbedienung

Taste oder durch Betätigen des externen Tasters

(Taster–Arbeitsstrom–mitN-Leiter-Anschluss),welcher

mit der „S/P“-Klemme des Melders verbunden ist,

manuell eingeschaltet oder ausgeschaltet werden (Abb. 4.2).

Wird trotz hoher Raumhelligkeit (Umgebungslicht ist

höher als der eingestellte Lichtwert) das Kunstlicht

manuell eingeschaltet, bleibt die Beleuchtung solange

eingeschaltet, wie der Melder noch eine Bewegung

erfasst.NachErfassenderletztenBewegungwirddie

Beleuchtung ausgeschaltet, nachdem die eingestellte

Nachlaufzeitabgelaufenist.Jedochwirdzureffektiven

Energieeinsparung die Beleuchtung automatisch nach

30 Min. ausgeschaltet, auch wenn noch Bewegung

erfasstwirdoderdieNachlaufzeitaktivist.

Die Beleuchtung kann jederzeit danach wieder

manuell geschaltet werden. Wird das Kunstlicht

manuell ausgeschaltet, bleibt die Beleuchtung solange

ausgeschaltet, wie der Melder noch eine Bewegung

erfasst.

NachErfassenderletztenBewegungkehrtderMelder

zum vorherigen Einstellmodus zurück, erst nachdem die

Nachlaufzeitabgelaufenist.

4.1.2 Betriebsart „Halbautomatik“

Wenn „Halbautomatik“ gewählt wurde, muss die

Beleuchtung per IR-Fernbedienung oder durch

Betätigen des externen Tasters (Taster – Arbeitsstrom –

mit N-Leiter-Anschluss), welcher mit der „S/P“-Klemme

des Melders verbunden ist, eingeschaltet werden. Das

bedeutet, der Melder kann nicht durch Bewegungen

ausgelöst werden.

Wird trotz hoher Raumhelligkeit (Umgebungslicht ist

höher als der eingestellte Lichtwert) das Kunstlicht

manuell eingeschaltet, bleibt die Beleuchtung solange

eingeschaltet, wie der Melder noch eine Bewegung

erfasst(dieLichtmessungistdeaktiv).NachErfassender

letzten Bewegung wird die Beleuchtung ausgeschaltet,

nachdemdieeingestellteNachlaufzeitabgelaufen

ist.JedochwirdzureffektivenEnergieeinsparungdie

Beleuchtung automatisch nach 30 Min. ausgeschaltet,

auch wenn noch Bewegung erfasst wird oder die

Nachlaufzeitaktivist.DieBeleuchtungkannjederzeit

danach wieder manuell geschaltet werden.

Wird bei geringer Raumhelligkeit (Umgebungslicht

ist unter dem eingestellten Lichtwert) das Kunstlicht

manuell eingeschaltet, bleibt die Beleuchtung solange

eingeschaltet, wie der Melder noch eine Bewegung

erfasst(dieLichtmessungistaktiv).NachErfassender

letzten Bewegung wird die Beleuchtung ausgeschaltet,

nachdemdieeingestellteNachlaufzeitabgelaufen

ist. Steigt jedoch der Tageslichtanteil an und das

Umgebungslicht übersteigt den eingestellten Lichtwert,

so schaltet der Melder die Beleuchtung automatisch

5 Min. nach dem Erreichen des eingestellten Lichtwertes

aus. Die Beleuchtung kann jederzeit danach wieder

manuell geschaltet werden.

4.2 Betriebsmodi für Kanal 2 = HLK

DerHLK-Kanal(Heizung,Ventilator,Klimaanlageetc.)

wird nur automatisch geschaltet, wenn der Melder durch

Bewegung ausgelöst wurde und wird nicht durch den

Lichtwert kontrolliert.



• SchalterON/OFF/AUTO(Abb.5a)

Die Beleuchtung kann über den Schiebeschalter wie

folgt geschaltet werden:

Position ON =BeleuchtungistpermanentEIN,

der Präsenzmelder ist nicht aktiv.

Position OFF = Beleuchtung ist permanent AUS,

der Präsenzmelder ist nicht aktiv.

Position AUTO = Automatik-Modus

siehe Abschnitt 4.1 Betrieb.

HINWEIS: Die Funktion der Fernbedienung ist nur im

„AUTO“-Modus möglich.

• Einsteller:Nachlaufzeit=Beleuchtung(Abb.5b)

Die Zeit kann zwischen 15 Sek. und 30 Min. gewählt

werden.

TEST: Steht der Pfeil auf „TEST“ ist der „Testmodus“

gewählt, d.h.:

 •DerLichtwertistdeaktiviert.

 •SobaldderMelderdurchBewegungausgelöst

wurde, leuchtet die sowie die rote LED

angeschlossene Beleuchtung wiederholt im

 Rhythmus1Sek.EIN,2Sek.AUS.

: Steht der Pfeil auf , ist „Kurzimpuls“

gewählt, d.h.:

•DerMelderreagiertaufBewegungensowieauf

den voreingestellten Umgebungslichtwert.

•SobaldderMelderdurchBewegungausgelöst

wurde, wird die und die Beleuchtung rote LED

(Relais 1) wiederholt für 1 Sek. eingeschaltet

und dann für 9 Sek. ausgeschaltet.

• Einsteller:LichtwerteLUX=Beleuchtung(Abb.5c)

Die Lichtwerte können zwischen 5 Lux und 2000 Lux

gewählt werden.

= Lichtwert beträgt ca. 5 Lux

= Tag-/Nachtbetrieb

HINWEIS: Wird beim Drehen des LUX-Reglers (ausgehend

vom Mond-Symbol) der aktuelle Umgebungslichtwert

erreicht, wird dies durch das Aufleuchten der roten LED

angezeigt (LED ist somit Einstellhilfe). Die LED erlischt nach

30 Sek. automatisch.

• Einsteller:NachlaufzeitKanal2=HLK(Abb.5d)

Die Zeit kann variabel zwischen 5 Min. und 120 Min.

gewählt werden.

: Steht der Pfeil auf , ist „Kurzimpuls“

gewählt, d.h.:

•DerMelderreagiertnuraufBewegungenund

wird nicht durch den Lichtwert kontrolliert.

•SobaldderMelderdurchBewegungausgelöst

wurde, ist die und der grüne LED Kanal 2 für 5 Sek.

eingeschaltet und dann 5 Sek. ausgeschaltet.



HINWEIS: Die Funktion der Fernbedienung ist nur im

„AUTO“-Modus möglich.

Mit der Fernbedienung Mobil-PDi/MDi (Abb. 6) können

Sie die Einstellungen bequem vom Boden ohne Leiter und

Werkzeug vornehmen.

Die Werte der Einstellelemente werden bei der (Abb. 5)

Benutzung der Fernbedienung überschrieben.

Sämtliche Eingaben per Fernbedienung werden dauerhaft

gespeichert (EEPROM). Bei Stromaufall bleiben die

Werte erhalten. Durch Drücken der RESET-Taste während

die IR-Fernbedienung nicht gesperrt ist, werden die

Informationen im EEPROM gelöscht und der Melder

arbeitet in Abhängigkeit der Einstellelemente .(Abb. 5)

HINWEIS: Die gespeicherten Fernbedienungseingaben

werden auch gelöscht wenn die Einstellelemente (Abb. 5)

verändert werden, dann ist jeweils der Wert der Einsteller

wieder aktiv.

Für einen optimalen Empfang richten Sie die Fernbedie-

nung bei der Programmierung auf den Präsenzmelder.

Bitte beachten Sie, dass bei direkter Sonneneinstrahlung

die Standardreichweite von ca. 6 m bedingt durch den

Infrarotanteil der Sonne stark reduziert werden kann.

DE Präsenzmelder

Taste Funktionsbeschreibung

Signalempfang:

- Die rote oder blinkt für 2 Sek. grüne LED

das Signal von der Fernbedienung wurde

verstanden.

- Die rote oder blitzt 2 x kurz grüne LED das

Signal von der Fernbedienung wurde nicht

verstanden.

Programmiermodus sperren

Durch Drücken dieser Taste wird der

Programmiermodus beendet. Melder

reagiert nun automatisch entsprechend den

eingestellten Werten.

HINWEIS: Im Modus „Programmiermodus

gesperrt“ sind nur die Tasten LICHT ON/

OFF , RESET und die Taste TEST

bedienbar, alle anderen Tasten sind gesperrt.

Programmiermodus öffnen

Durch Drücken dieser Taste wird der

Programmiermodus geöffnet.

Die angeschlossene Beleuchtung ist AUS.

Taste drücken, Beleuchtung schaltet

EIN/AUS.Dierote und grüne LED leuchten

permanent, solange sich der Melder im

Programmiermodus befindet.

DieangeschlosseneBeleuchtungistEIN.

Taste drücken, Beleuchtung schaltet

AUS. Die und rote grüne LED leuchten

permanent, solange sich der Melder im

Programmiermodus befindet.

HINWEIS: Wird der Programmiermodus nicht

durch Drücken der Taste geschlossen,

schließt der Melder automatisch den

Programmiermodus 10 Min. nach dem

letzten Betätigen einer Taste. Der Melder

reagiert im Programmiermodus nicht auf

Bewegungen.

Einlesen des aktuellen Umgebungslichtes als Ein-/

Ausschaltwert für die Beleuchtung

•

Der Bereich des aktuellen Umgebungslichtwertes

(zwischen 5 - 2000 Lux) kann als Schaltwert

eingelesen werden.

Merke: Drücken Sie im geöffneten

Programmiermodus.

Schnelles Blinken von der roten LED signalisiert,

dass der aktuelle Umgebungslichtwert zu

hell ist (> 2000 Lux) oder zu dunkel

(< 5 Lux), d.h., der aktuelle Umgebungs-

lichtwert kann nicht eingelesen werden.

2 Möglichkeiten des Einlesens:

1. Aktuelle Lichtverhältnisse einlesen als Einschalt-

wert (wenn die Beleuchtung ausgeschaltet ist)

Methode des Einlesens: Wenn der

gewünschte Umgebungslichtwert erreicht

ist, drücken Sie im geöffneten

Programmiermodus.

Quittierung des empfangenen Signales:

Angeschlossene Beleuchtung schaltet

EIN/AUSundrote LED blinkt langsam.

Während des gesamten Einlesevorgangs

blinkt die langsam. Ist der rote LED

Einschaltwert eingelesen, schaltet die

BeleuchtungEIN.Nunbeginntdas

Einlesen des Ausschaltwertes.

Merke: Die angeschlossenen Leuchtstoff-

lampen werden jeweils 5 Min. einge schaltet

bis die Leuchtstofflampen die maximale

Leuchtkraft erreicht haben.

Ist der Einlesevorgang erfolgreich beendet,

schaltet die Beleuchtung AUS und die rote LED

leuchtet wieder permanent.

2. Aktuelle Lichtverhältnisse einlesen als

Ausschaltwert (wenn die Beleuchtung eingeschaltet

ist)

Methode des Einlesens: Wenn die

gewünschten Lichtverhältnisse erreicht

sind, drücken Sie im gesperrten

Programmiermodus.

Quittierung des empfangenen Signales:

Angeschlossene Beleuchtung schaltet

AUS/EINundrote LED blinkt langsam.

Während des gesamten Einlesevorgangs

blinkt die langsam. Ist der rote LED

Ausschaltwert eingelesen, schaltet

dieBeleuchtungAUS.Nunbeginnt

das Einlesen des Einschaltwertes.

Die Einlesezeit beträgt 10 Sek. Ist der

Einlesevorgang erfolgreich beendet,

schaltetdieBeleuchtungEINunddierote

LED leuchtet wieder permanent.

Beim Betätigen der Tasten Lichtwerte (LUX) wird das

Signal wie folgt quittiert:

1. Die angeschlossene Beleuchtung ist AUS

Tastedrücken,BeleuchtungschaltetEIN/

AUS. Die blinkt für 2 Sek.rote LED

2. DieangeschlosseneBeleuchtungistEIN.

Taste drücken, Beleuchtung schaltet AUS/

EIN.Dierote LED blinkt für 2 Sek.

Fester Einschaltwert (10 Lux - 2000 Lux)

Beim Betätigen der Tasten Zeitwerte und Test für

Kanal 1 wird das Signal wie folgt quittiert:

1. Die angeschlossene Beleuchtung ist AUS.

Tastedrücken,BeleuchtungschaltetEIN/

AUS. Die blinkt für 2 Sek.rote LED

2. DieangeschlosseneBeleuchtungistEIN.

Taste drücken, Beleuchtung schaltet AUS/

EIN.Dierote LED blinkt für 2 Sek.



Die ESYLUX Wand-Präsenzmelder sind kombinierbar mit

anderen gängigen Schalterprogrammen.

Sie benötigen hierzu den Einzel- oder Mehrfachrahmen

(Abb. 7a) sowie einen Zwischenrahmen (Abb. 7b) des

jeweiligen Schalterprogrammes.

Zwischenrahmen zur Montage handelsüblicher Geräte

nachDIN49075mitAbdeckung50x50mmsindim

Fachhandel erhältlich.

HINWEIS: Farbabweichungen sind möglich, da die RAL-

Angaben mit dem Hinweis „ähnlich“ versehen sind und

die Materialien und Oberflächen variieren.

Eine Übersicht/Auszug aus den gängigsten Marken-

Schalterprogrammen finden Sie in unserem Katalog oder

auf unserer Internetseite www.esylux.com



Taste Funktionsbeschreibung

Kurzimpuls: Der Melder reagiert auf

Bewegungen sowie auf den voreingestellten

Umgebungslichtwert. Sobald der Melder

durch Bewegung ausgelöst wurde, wird

die und die Beleuchtung für 1 rote LED

Sek. eingeschaltet und dann für 9 Sek.

ausgeschaltet.

Feste Nachlaufzeit (1 Min. - 15 Min.)

Testmodus: Der Lichtwert ist deaktiviert.

Sobald der Melder durch Bewegung

ausgelöst wurde, leuchtet die rote LED

sowie die angeschlossene Beleuchtung

1Sek.EIN,2Sek.AUS.

Beleuchtung ON/OFF

Durch Drücken von kann die Beleuchtung

jederzeit eingeschaltet werden, falls die

Beleuchtung AUS war. Wiederholen Sie

diesenVorgang,kanndieBeleuchtung

ausgeschaltet werden (siehe Absatz für 4.1.1

und 4.1.2).

Beim Betätigen der Tasten Zeitwerte und Test für

Kanal 2 wird das Signal wie folgt quittiert:

1. Die angeschlossene Beleuchtung ist AUS.

Tastedrücken,BeleuchtungschaltetEIN/

AUS. Die blinkt für 2 Sek.grüne LED

2. DieangeschlosseneBeleuchtungistEIN.

Taste drücken, Beleuchtung schaltet AUS/

EIN.Diegrüne LED blinkt für 2 Sek.

Kanal 2 für HLK-Steuerung (potenzialfreier Kontakt)

Kurzimpuls: Der Melder reagiert nur auf

Bewegungen und wird nicht durch den

Lichtwert kontrolliert. Sobald der Melder

durch Bewegung ausgelöst wurde, wird die

grüne LED und der Kanal 2 für 5 Sek.

eingeschaltet und dann für 5 Sek.

ausgeschaltet.

Feste Nachlaufzeit (1 Min. - 60 Min.)

Zurücksetzen

•DurchDrückenvon im geöffneten

Programmiermodus werden die Infor-

mationen im EEPROM gelöscht und

der Melder arbeitet in Abhängigkeit

der Einstellelemente.

•DurchDrückenvon im gesperrten

Programmiermodus schalten sich die

Beleuchtung und der Kontakt für HLK

aus und der Melder ist im voreingestellten

Modus.

Wechsel zwischen „Vollautomatik“ und

„Halbautomatik“

Umzwischen„Vollautomatik“oder

„Halbautomatik“ zu wählen, darf die

IR-Fernbedienung nicht gesperrt sein.

Vollautomat=Tastedrücken,rote LED blinkt

ca. 3 Sek.; Halbautomat = Taste drücken,

grüne LED blinkt ca. 3 Sek.

LED ON/OFF

Durch Betätigen der Taste im geöffneten

Programmiermodus können die rote LED und

die grüne LED deaktiviert bzw. aktiviert werden.

Das Signal wird zusätzlich durch die Beleuchtung

wie folgt quittiert:

1. Die angeschlossene Beleuchtung ist AUS.

Taste drücken, Beleuchtung schaltet

EIN/AUS.

2. DieangeschlosseneBeleuchtungistEIN.

Taste drücken, Beleuchtung schaltet

AUS/EIN.

Funktion: LEDs deaktivieren:

Taste drücken. Die und die rote LED grüne

LED LEDs sind für 2 Sek. AUS. Die sind nun

deaktiviert und funktionieren nur noch in

der warm-up-Phase und im geöffnenten

Programmiermodus als Quittierungsanzeige.

Funktion: LEDs aktivieren:

Taste drücken. Die und die rote LED grüne

LED LEDs blinken für 2 Sek. Die sind nun auch

wieder im Betriebsmodus aktiv.

Dauerlicht 4 h ON/OFF für Kanal 1 = Beleuchtung

Durch Drücken der Taste kann die

Beleuchtung jederzeit für 4 Std. dauerhaft

eingeschaltet werden, falls die Beleuchtung

AUS war.

WiederholenSiediesenVorgang,kann

die Beleuchtung für 4 Std. dauerhaft

ausgeschaltet werden.

NachAblaufder4Std.kehrtderMelderin

den entsprechend eingestellten Betriebsmodus

zurück.

Abbrechen dieser Funktion 4 h ON/OFF vor

dem Ablauf der 4 Std. durch Drücken der

Taste .

Hinweis: Der Melder reagiert bei Akivierung

der Funktion 4 h ON/OFF nicht mehr auf

Bewegungen und wird nicht durch den

Lichtwert kontrolliert!

Störung Ursache

Beleuchtung

schaltetnichtEIN

bzw. Beleuchtung

schaltet AUS bei

Anwesenheit und

Dunkelheit

- Lichtwert zu tief eingestellt

- Melder auf Halbautomat

eingestellt

- Beleuchtung wurde manuell

ausgeschaltet

Person nicht im Erfassungsbereich

- Hindernis(se) stören Erfassung

-Nachlaufzeitzukurzeingestellt

BeleuchtungistEIN

bei Anwesenheit

trotz genügend

Helligkeit

- Lichtwert zu hoch eingestellt

- Beleuchtung wurde vor kurzem

manuell eingeschaltet

- Melder im Testbetrieb

Beleuchtung schaltet

nicht AUS bzw.

Beleuchtung schaltet

spontanEINbei

Abwesenheit

-Nachlaufzeitabwarten

- Thermische Störquellen im

Erfassungsbereich: Heizlüfter,

Glühlampe/Halogenstrahler,

sich bewegende Objekte

 (z.B.Vorhängebeioffenen

 Fenstern),Last(EVGsRelais)

nicht entstört

Taster funktioniert

nicht - Gerät noch in der Aufstartphase

 oderLeuchttasterohneNull-

Leiteranschluss verwendet

- Taster nicht auf „S/P“-Klemme

geführt

Licht schaltet in

warm-up-Phase

ständigEIN

und AUS

- Zuviel Kunstlicht fällt auf

den Melder

- Lichtwert erhöhen oder

Melder umplatzieren

Gerät reagiert nicht -Netzspannungprüfen



ESYLUXProduktesindnachgeltendenVorschriftengeprüft

und mit größter Sorgfalt hergestellt. Der Garantiegeber,

die ESYLUX Deutschland GmbH, Postfach 1840, D-22908

Ahrensburg (für Deutschland) bzw. der entsprechende

ESYLUX Distributor in Ihrem Land (eine vollständige

Übersicht finden Sie unter www.esylux.com) übernimmt für

dieDauervondreiJahrenabHerstelldatumeineGarantie

auf Herstellungs-/Materialfehler der ESYLUX Geräte.

Diese Garantie besteht unabhängig von Ihren gesetzlichen

RechtengegenüberdemVerkäuferdesGeräts.

Die Garantie bezieht sich nicht auf die natürliche

Abnutzung,Veränderung/StörungdurchUmwelteinflüsse

oder auf Transportschäden sowie nicht auf Schäden, die

infolgeNichtbeachtungderBedienungsanleitung,der

Wartungsanweisung und/oder unsachgemäßer Installation

entstanden sind. Mitgelieferte Batterien, Leuchtmittel und

Akkus sind von der Garantie ausgeschlossen.

Die Garantie kann nur gewährt werden, wenn das

unveränderte Gerät unverzüglich nach Feststellung des

Mangels mit Rechnung/Kassenbon sowie einer kurzen

schriftlichen Fehlerbeschreibung, ausreichend frankiert und

verpackt an den Garantiegeber eingesandt wird.

Bei berechtigtem Garantieanspruch wird der

Garantiegeber nach eigener Wahl das Gerät in

angemessener Zeit ausbessern oder austauschen.

Weitergehende Ansprüche umfasst die Garantie nicht,

insbesondere haftet der Garantiegeber nicht für aus der

Fehlerhaftigkeit des Geräts entstehende Schäden. Sollte

der Garantieanspruch nicht gerechtfertigt sein (z.B. nach

Ablauf der Garantiezeit oder bei Mängeln außerhalb

des Garantieanspruchs), so kann der Garantiegeber

versuchen, das Gerät kostengünstig gegen Berechnung für

Sie zu reparieren.

Congratulations on your purchase of this high-quality ESYLUX

product. To ensure correct device operation, please read these

installation/operating instructions carefully and keep them in a

safe place for future reference.



WARNING! Work on electrical systems must be carried

out by authorised personnel only, with due regard to the

applicable installation regulations. Switch off the power

supply before installing the system.

= Contact gap < 1.2 mm

On the input side, the device is to be protected against

short circuits with a 10 A circuit breaker (fig. 4).

Use this product only as intended (as described in

the user instructions). Do not make any changes or

alterations as this will render any warrantees null

and void. You should check the device for damage

immediately after unpacking it. If there is any

damage, you should not install the device under any

circumstances. If you suspect that safe operation of the

device cannot be guaranteed, you should turn the device

off immediately and make sure that it cannot be operated

unintentionally.

NOTE: this device must not be disposed of as unsorted

household waste. Used devices must be disposed of correctly.

Contact your local town council for more information.



The ESYLUX PD 180i/R is a wall-mounted presence

sensor with a 180° range. It is specially suited for use in

rooms and transit areas with daylight. Automatic lighting

control depending on whether persons are present

andonthepresenceofdaylight.Additional“HVAC”

switching contact to control heating, air-conditioning,

climateiftheroomorareaisoccupied.Canbe

programmed by remote control, allowing quick and

precise setting of a range of parameters without the need

for tools.



•

The recommended installation height is 1,10 - 2,20 m.

The greater the installation height, the greater the range.

The sensitivity is, however, reduced. The sensor is at its

most sensitive if approached diagonally. If approached

directly or frontally it is more difficult for the detector

to sense motion, and the range is thus considerably

reduced.

•Thedetectorshouldbepositionedassuitsthelocal

environment and requirements (fig. 1a (1) Frontal approach to

detector (2) Diagonal approach to detector).

•

Switch off the mains supply before installing the product.

The standard model is designed for recessed mounting

(fig. 2a/3a). The sensor inserts (fig. 2b/3b) can be combined

with an IP 20 (fig. 2) (fig. 3) or an IP 44 cover .Covers

are not supplied as standard and should be ordered

separately.Connectsensorinserts(fig. 2b/3b) as shown in

the circuit diagram (fig. 4) and install as shown in fig. 2 or

3 depending on which cover is used.

(4.1) Standard operating mode

(4.2) Standard operating mode with additional control using

lock button. The light can be switched on and off

manually as required using the button

(4.3) Master-Slave switch: The master device switches

connected loads depending on the set parameters.

The slave devices only serve to register if a room/area

is occupied - if motion is detected they send an impulse to

the master.

Please note: A maximum of 10 slave devices can be

connected to the master device.

NOTE: The “S/P” terminal can be used both as the

external button input and as the slave device input.

•If surface mounting, a surface mounting box

(accessory) is required (fig. 2d/3d).

•Note: The installation claws (fig. 2c/3c) are to be

removed if fitting with a hollow wall box or if using an

IP 44 cover.

•Thepresencesensorsalsohaveaverticalfieldof

detection; this can be deactivated using the cover

plate supplied (fig. 2e/3e), thereby avoiding inadvertent

activation (e.g. by small animals) (fig. 1b).



Individual settings can be simply programmed using the

remote control (fig. 6) or manually using the programming

elements (fig. 5a - 5d).

• Connectingmainsvoltage

An initialisation phase (warm-up) starts. This lasts

approximately 60 seconds.

The red LED shows the status of channel 1 = lighting,

while the shows the status of green LED channel 2 = HVAC

Red LED and green LED flash slowly (f = 1 Hz) = EEPROM

is empty.

Red LED and green LED flash quickly (f = 4 Hz) = EEPROM

has saved data from the remote control settings.

The connected lighting is switched on.

• LEDdisplayafterwarm-upphase

The level of light is below the set lighting value

the LED is then activated as a display for the motion

detector = 2 brief flashes each time motion is detected

(red and green LED). The connected lighting is switched on.

NOTE: In operating mode, the red and green LEDs will only

light up if they have not been disabled via the LED ON/

OFF feature on the infrared remote control (see point 6).

When disabled, they will only light up during the warm

up phase and to acknowledge settings programmed with

the infrared remote control.

Ambient lighting takes precedence over the default

light value the red LED is disabled.

Motion detection is only indicated by the green LED.

Connectedlightingisdisabled.

4.1 Operating modes for channel 1 = lighting

Function of “fully automatic”/“semi-automatic”

“Fullyautomatic”and“semi-automatic”canbeselected

using the appropriate key on the infrared remote control

(see section Programming by remote control – key)

4.1.1 “Fully automatic” operating mode

The lighting is automatically switched on if the sensor is

triggered by motion and the lighting level is below the

set value. The light automatically switches off if motion

is no longer detected and when the set follow-up time

has expired.

To avoid sudden changes in the lighting level caused by

inadvertent activation/deactivation of the light when the

room/area is occupied, the sensor is only trigged with a

time delay. For instance: A passing cloud would be able

to cause unnecessary activation of the light.

Timedelayfrom“lighttodark”: 30seconds

Timedelayfrom“darktolight”: 5minutes

Additional manual lighting control in fully-automatic mode

The lighting can be switched on or off at any time using

the key on the infrared remote control or with the

external switch (switch – operating current – with neutral

wireconnection)connectedtothesensorwiththe“S/P”-

terminal (fig. 4.2).

If the artificial light is switched on manually despite the

high level of light in the room (surrounding lighting level

higher than the set lighting level), the lighting stays on for

as long as motion is detected. When motion is no longer

detected the lighting is switched off after the set follow-

up time. To ensure effective energy saving, the lighting

is automatically switched off after 30 minutes, even if

motion is still detected or the follow-up time is still active.

The lighting can then be switched back on manually at

any time. If the artificial light is switched on manually

it remains switched on for as long as motion is still

detected.

When no further motion is detected the sensor does not

return to the previous setting mode until the follow-up

time has expired.

4.1.2 “Semi-automatic” operating mode

NOTE: If “semi-automatic” operating mode is selected,

the lighting must be switched on using the infrared

remote control key or with the external switch

(switch – operating current – with neutral wire connection)

connected to the “S/P”-terminal of the sensor. This means

that the sensor cannot be activated by motion.

If the artificial light is switched on manually despite the

high level of light in the room (surrounding light higher

than the set lighting level) the lighting stays on for as

long as motion is detected (lighting level detection is

deactivated). When no further motion is detected the

lighting is switched off after the set follow-up time has

expired. To ensure effective energy saving, the lighting

is automatically switched off after 30 minutes, even if

motion is still detected or the follow-up time is still active.

The lighting can then be switched back on manually at

any time.

If the artificial light is switched on manually and the

level of light in the room is low (surrounding light lower

than the set lighting level) the lighting stays on for as

long as motion is detected (lighting level detection is

activated). When no further motion is detected the lighting

is switched off after the set follow-up time has expired.

If, however, the level of natural light increases and the

surrounding lighting level rises above the set lighting level,

the sensor automatically switches the lighting off 5 minutes

after the set lighting level is reached. The lighting can then

be switched back on manually at any time.

4.2 Operating modes for channel 2 = HVAC

TheHVACchannel(heating,ventilator,airconditioning,

etc) is only automatically controlled if the sensor is

activated by motion; it is not controlled by the lighting

level.



• SwitchON/OFF/AUTO(fig.5a)

The lighting can be controlled as follows using the

sliding switch:

Position ON =lightingispermanentlyON,

the presence sensor is not active.

Position OFF = lighting is permanently OFF,

the presence sensor is not active.

Position AUTO = Automatic mode,

see section 4.1 Operation.

NB: The remote control can only

be used in “AUTO” mode.

• Adjuster:Follow-uptime=lighting(fig.5b)

The time can be selected between 15 seconds

and 30 minutes.

TEST: If the arrow is pointing to “TEST“,“testmode”is

selected, i.e.:

 •Thelightvalueisdeactivated.

 •Whenthedetectorisactivatedbymotion,

the red LED and the connected lighting

 repeatedlyflashONfor1secondandOFF

for 2 seconds.

: If the arrow is pointing towards ,

 “shortimpulse”isselected,i.e.:

•Thedetectorreactstomotionandtotheset

value for the lighting level.

•Whenthedetectorisactivatedbymotion,

the red LED and the lighting (relay 1) are

repeatedly switched on for 1 second and

off for 9 seconds.

• Adjuster:LightingvaluesLUX=lighting(fig.5c)

The lighting values can be selected from 5 Lux to

2000 Lux.

= Lighting value is approx. 5 Lux

= Day/night operating mode

NB: When the current lighting level is reached by turning

the LUX regulator (starting at the moon symbol), this is

indicated by the red LED, which lights up (the LED thus acts

as a programming aid). The LED automatically switches off

after 30 seconds.

• Adjuster:Follow-uptimechannel2=HVAC(fig.5d)

The time can be set variably between 5 and 120 minutes.

: If the arrow is pointing towards ,

 “shortimpulse”isselected,i.e.:

•Thedetectoronlyrespondstomotionandisnot

controlled by the lighting level.

•Whenthedetectorisactivatedbymotion,

the green LED and channel 2 are activated for

5 seconds and then deactivated for 5 seconds.



NB: The remote control can only be used

in “AUTO” mode.

The remote control Mobil-PDi/MDi (fig. 6) allows you to set

the device conveniently from the ground, without the need

for a ladder or tools.

The values of the programming elements (fig. 5) are

overwritten when the remote control is used. All entries

made by remote control are saved (EEPROM). If there is

a power cut the values are not lost. If you press the RESET

key when the infrared remote control is not locked, the

information is deleted in EEPROM and the sensor works

according to the programming elements (fig. 5).

NB: The saved remote control entries are also lost if the

programming elements (fig. 5) are changed: the value on

the programmer is then active again.

To ensure the best reception, the remote control should

be pointed towards the presence sensor. Please note that

the standard range of approx. 6 m can be substantially

affected by direct sunlight, on account of the infrared rays

of the sun.

GB Presence sensor

Key Function

Signal reception:

- The red green LED or flashes for 2 seconds

the signal from the remote control has been

understood.

- The red green LED or flashes briefly 2 x the

signal from the remote control has not been

understood.

Lock programming mode

Press this key to exit the programming mode.

The detector only reacts automatically in

accordance with the set values.

Note: When programming mode is locked,

only the LIGHT ON/OFF , RESET and

TEST button can be used, all other button

are locked.

Programming mode open

This key opens the programming mode.

1. The connected lighting is switched OFF.

Press the key; this lighting switches

ON/OFF.Thered and is lit green LED

continuously, providing the detector is in

programming mode.

2. TheconnectedlightingisswitchedON.

Press the key; this lighting switches

OFF. The and is lit up red green LED

continuously, providing the detector is in

programming mode.

Note: If programming mode is not locked

by pressing the key , the detector

automatically closes programming mode

if no key is pressed for 10 minutes. The

detector does not react to motion when in

programming mode.

Reading in the current lighting level as the value to

switch on/off the lighting

• Therangeofthecurrentlightinglevel(between

5 - 2000 Lux) can be read in as the activation/

deactivation value.

Comment: Press in programming mode.

Rapid flashing of the shows that the red LED

current lighting level is too high (> 2000 Lux)

or too low (< 5 Lux), i.e. the current lighting

level cannot be read in.

2 Programming options:

1. Programming the current lighting levels as the

activation value (when the lighting is switched off)

Input method: When the required ambient

light value is reached, press in

programming mode.

Confirmationofthesignalreceived:

TheconnectedlightingisswitchedON/OFF

and the flashes slowly. red LED

The red LED flashes slowly during the entire

programming process. When the activation

valueisset,thelightingisswitchedON.

The programming for the deactivation value

is then started.

Please note: The connected fluorescent lights

are switched ON for 5 minutes until they

have reached their maximum output.

When the programming process has been

successfully completed, the lighting is

switched OFF and the red LED lights up

continuously again.

2. Programming the current lighting levels as the

deactivation value (when the lighting is switched on)

Input method: When the required light

intensities are reached, press when

programming mode is locked.

Confirmationofthesignalreceived:

TheconnectedlightingswitchesOFF/ON

and the flashes slowly. red LED

The red LED flashes slowly during the entire

programming process. When the activation

value is set, the lighting is switched OFF.

The activation value is then programmed.

This takes 10 seconds. When the

programming process has been successfully

completed,thelightingswitchesONand

the red LED lights up continuously again.

When the keys Lighting values LUX the signal is

confirmed as follows:

1. The connected lighting is switched OFF.

Pressthekey;thelightingswitchesON/

OFF. The red LED flashes for 2 seconds.

2. TheconnectedlightingisswitchedON.

Press the key; the lighting switches OFF/

ON.Thered LED flashes for 2 seconds.

Set activation value (10 Lux - 2000 Lux)

When the keys “time value” and “test for channel 1” =

lighting are operated, the signal is confirmed as follows:

1. The connected lighting is switched OFF.

 Pressthekey;thelightingswitchesON/

OFF. The red LED flashes for 2 seconds.

2. TheconnectedlightingisswitchedON.

Press the key; the lighting switches OFF/

ON.Thered LED flashes for 2 seconds.



The ESYLUX wall-mounted presence sensors can be

combined with other standard switching programs.

This requires the use of the individual or multiple frames

(fig. 7a) (fig. 7b) and an intermediate frame for each

switching program.

Specialist suppliers can provide intermediate frames for

mountingstandarddevicesaccordingtoDIN49075with

a 50 x 50 mm cover.

NOTE: Colour variations are possible as the RAL

information is provided with the word “similar“

and the materials and surfaces may vary.

Please refer to our catalogue or our website at

www.esylux.com for an overview/extract of the most

common standard switching programs.



Key Function

Short impulse: The detector reacts to motion

and to the set value for the lighting level.

When the detector is activated by motion,

the red LED and the lighting are switched

on for 1 second and off for 9 seconds.

Set follow-up time (1 minute - 15 minutes)

Test mode: The light value is deactivated.

When the detector is activated by motion,

the red LED and the connected lighting switch

ONfor1secondandOFFfor2seconds.

Lighting ON/OFF

By pressing the key the lighting can be

turned on at any time if it was previously

turned OFF. If you repeat this process the

lighting can be switched off (see sections 4.1.1

and 4.1.2).

When the “time values” keys for channel 2 are

operated, the signal is confirmed as follows:

1. The connected lighting is switched OFF.

 Pressthekey;thelightingswitchesON/OFF.

The green LED flashes for 2 seconds.

2. TheconnectedlightingisswitchedON.

 Pressthekey;thelightingswitchesOFF/ON.

The green LED flashes for 2 seconds.

Channel 2 for HVAC control (floating output contact)

Short impulse: The detector only responds to

motion and is not controlled by the lighting

level. When the detector is activated by

motion, the and green LED channel 2 are

activated for 5 seconds and then deactivated

for 5 seconds.

Set follow-up time (1 minute - 60 minutes)

Resetting

•Press in programming mode to clear

the information stored in the EEPROM.

The detector will then operate according to

the settings programmed using the device.

•Whenprogrammingmodeislocked,

press to disable the lighting and the

HVACcontact.Thedetectorwillswitch

to the default settings.

Switching between “fully automatic” and

“semi-automatic” modes

Toswitchbetween“fullyautomatic”mode

and“semi-automatic”mode,theinfrared

remote control must not be locked.

Fully automatic mode = press key, red LED

flashes for approximately 3 seconds.

Semi-automatic = press key, flashes green LED

for approximately 3 seconds.

LED ON/OFF

Pressing the key in open programming

mode allows the and red green LEDs to

be deactivated or activated.

The signal is also confirmed by the lighting as follows:

1. The connected lighting is switched OFF.

Press the key; the lighting switches

ON/OFF.

2. TheconnectedlightingisswitchedON.

Press the key; the lighting switches

OFF/ON.

Function: Deactivate LEDs:

Press the key. The and the red LED green

LED LEDs are switched off for 2 seconds. The

are now deactivated and only work in the

warm-up phase and when programming mode

is open as a confirmation display.

Function: Activate LEDs

Press the key. The and the red LED green LED

flash for 2 seconds. The are now once LEDs

again active in operating mode.

Maintained lighting 4h ON/OFF for channel 1 = lighting

If the lighting is OFF, it can be switched on at

any time for a duration of 4 hours by pressing

the key.

Press this key again to switch the 4 hour-

lighting OFF.

Once the 4 hours have expired, the detector

will switch back to the corresponding

setoperating mode.

You can interrupt the 4h ON/OFF feature before

the 4 hours have expired by pressing the

key.

Note: the detector no longer enables the

4h ON/OFF feature when movement is

detected and is not controlled by the light

intensity value.

Fault Cause

Lighting does not

switchONor

lighting switches

despite motion and

darkness

- Lighting value is set too low

Sensor set to semi-automatic mode

Lighting was switched off manually

Person is not in the field of detection

- Obstacle(s) affect(ed) detection

- Set follow-up time too short

LightingswitchesON

if motion is detected,

even if the lighting

level is sufficient

- Lighting value is set too high

- Lighting has been recently

operated manually

- Detector is in test mode

Lighting does not

switch OFF or

lighting switches

ON,evenifthereis

no motion

- Wait for follow-up time

- Thermal disturbance in field

of detection: Patio heaters,

halogen flood light/light bulb,

moving objects (e.g. curtains

at an open window), load

(series connection unit relay)

not suppressed

Pushbutton switch

does not work - Device used in start phase or

lighting key used without

neutral wire connection

- Switch not fed onto

 “S/P”-terminal

Light constantly

switchesONand

OFF in the warm-up

phase

- Too much artificial light

on the detector

- Increase lighting value or

reposition detector

Device does not react -Checkmainsvoltage



ESYLUX products are tested in accordance with applicable

regulations and manufactured with the utmost care. The

guarantor, ESYLUX Deutschland GmbH, Postfach 1840,

D-22908 Ahrensburg, Germany (for Germany) or the

relevant ESYLUX distributor in your country (visit www.

esylux.com for a complete overview) provides a guarantee

against manufacturing/material defects in ESYLUX devices

for a period of three years from the date of manufacture.

This guarantee is independent of your legal rights with

respect to the seller of the device.

The guarantee does not apply to natural wear and tear,

changes/interference caused by environmental factors or

damage in transit, nor to damage caused as a result of

failure to follow the user or maintenance instructions and/

or as a result of improper installation. Any illuminants or

batteries supplied with the device are not covered by the

guarantee.

The guarantee can only be honoured if the device is sent

back with the invoice/receipt, unchanged, packed and

with sufficient postage to the guarantor, along with a brief

description of the fault, as soon as a defect has been

identified.

If the guarantee claim proves justified, the guarantor will,

within a reasonable period, either repair the device or

replace it. The guarantee does not cover further claims;

in particular, the guarantor will not be liable for damages

resulting from the device’s defectiveness. If the claim is

unfounded (e.g. because the guarantee has expired or the

fault is not covered by the guarantee), then the guarantor

may attempt to repair the device for you for a fee, keeping

costs to a minimum.

Félicitations ! Avec ce produit ESYLUX, vous avez fait le choix de

la qualité. Pour l‘utiliser dans les meilleures conditions, veuillez

lire attentivement cette notice de montage et d‘utilisation et la

conserver en vue d‘une éventuelle consultation future.



ATTENTION : seules des personnes autorisées et qualifiées

pour effectuer une installation conforme aux normes et

prescriptions en vigueur peuvent intervenir sur des réseaux

électriques. Coupez le courant avant d’installer le produit.

= Largeur d'intervalle de coupure < 1,2 mm

L'appareil doit être protégé côté entrée à l'aide d'un

disjoncteur 10A (fig. 4).

Ceproduitnedoitêtreutiliséquedanslesconditions

prévuesparleprésentmoded’emploi.Toutchangementou

modification entraîne l’annulation de la garantie. Une fois

quevousavezdéballél’appareil,vérifiezqu’ilneprésente

aucundéfaut.Encasd’anomalie,nelemettezpasen

marche.

Sivousn’êtespascertainquel’appareilpeutêtreutilisé

entoutesécurité,éteignez-leimmédiatementetprenezvos

dispositionspourempêchertouteutilisationinvolontaire.

REMARQUE : cet appareil ne doit en aucun cas être jeté avec

les déchets municipaux. Les propriétaires d'équipements

électriques ou électroniques usagés ont en effet l'obligation

légale de les déposer dans un centre de collecte sélective.

Informez-vous auprès de votre municipalité sur les

possibilités de recyclage.



ESYLUXPD180i/Restundétecteurdeprésenceavec

unrayondedétectionde180°prévupourunmontage

mural.Ilestspécialementconçupourêtremisenœuvre

dansleszonesdepassageoùpénètrelalumière

naturelle.Commandeautomatiquedel’éclairageen

fonctiondelaprésenceetdelalumièrenaturelle.

Contactsupplémentaire«CVC»pourlacommande

d’installation de chauffage ventilation/climatisation

enfonctiondelaprésence.Programmablepar

télécommande,doncréglagerapideetprécisdesdivers

paramètressansaucunoutil.



•

Lahauteurdemontagerecommandéeest1,10-2,20m.

Unehauteurdemontageplusélevéeaugmente

laportée,maisdiminuelasensibilité.Pourun

déclenchementoptimal,lemouvementdoits’effectuer

perpendiculairementaudétecteur.Encasd’approche

directeetfrontale,ladétectiond’unmouvement

seraplusdifficileetlaportéeseraenconséquence

nettement plus faible.

•L’emplacementdudétecteurdevraitêtrechoisi

en fonction des conditions d’espace et des

exigences existantes (fig. 1a (1) En face du détecteur (2)

Transversalement par rapport au détecteur).

•Avantlemontageduproduit,ilconvientdecouperla

tensiondusecteur.Enversionstandard,ledétecteur

deprésenceestconçupourunmontagesouscrépi

(fig. 2a/3a). L’insert-capteur (fig. 2b/3b)peutêtrecombiné

avec un couvercle IP 20 (fig. 2) (fig. 3) ou IP 44 .

Les couvercles ne font pas partie de la livraison et

doiventêtrecommandésséparément.Raccorder

l’insert-capteur (fig. 2b/3b)conformémentauplan

de raccordement (fig. 4) et le monter en fonction du

couvercleutiliséconformémentàlafig. 2 ou .3

(4.1) Branchement standard

(4.2) Branchement standard avec activation supplémentaire

par interrupteur poussoir à fermeture. Au besoin,

l’éclairage peut être allumé ou éteint manuellement

(4.3) Connexion Master-Slave : l’appareil Master enclenche

les consommateurs raccordés en fonction des paramètres

ajustés. Les appareils Slave servent uniquement à la

détection de présence et envoient une impulsion au

Master dès qu’un mouvement est détecté. Attention :

10 appareils peuvent être au maximum raccordés à un

appareil Master

REMARQUE : la borne « S/P » peut être utilisée à la

fois comme entrée interrupteur et comme entrée pour

l’appareil esclave.

•Pourunmontagesurcrépi,unboîtiersurcrépi

(accessoire)estnécessaire(fig. 2d/3d).

•Remarque : en cas de montage avec un boîtier pour

cloison creuse ou d’utilisation du couvercle IP 44,

les griffes de montage (fig. 2c/3c)doiventêtreretirées.

•Ledétecteurdeprésencedisposed’unniveau

supplémentairededétectionverticalepouvantêtre

masquéàl’aideducapotjointàl’appareil(fig. 2e/3e)

pouréviterainsiunallumageinvolontaire

(p.ex.provoquépardepetitsanimaux)(fig. 1b).



Lesréglagesindividuelspeuventêtreaisémenteffectués

partélécommande(fig. 6)oumanuellementàl’aidedes

organesderéglage(fig. 5a - 5d).

• Activerlatensionsecteur

Unephased‘initialisationdébute(réchauffement)

d‘environ 60 s.

La indique le statut du et la LED rouge canal 1 = Éclairage

LED verte canal 2 = CVC celui du

LED rouge et verte clignotant lentement (f = 1 Hz) =

EEPROM est vide.

LED rouge et verte clignotant rapidement (f = 4 Hz) =

l‘EEPROMamémorisédesréglagesdelatélécommande.

L‘éclairageraccordéestenmarche.

• IndicateurLEDaprèsleréchauffement

Laluminositéambiantesesituesouslavaleurde

luminositéréglée ensuite la LED est active pour

ladétectiondemouvement=2xuncourtéclairpar

mouvementdétecté .L‘éclairage(LED rouge et verte)

raccordéestenmarche.

REMARQUE : en mode fonctionnement, les LED rouge

et verte ne s’allument que si elles n’ont pas été

préalablement désactivées via la fonction

« ACTIVATION/DÉSACTIVATION DE LA LED » au moyen

de la télécommande infrarouge (cf. point 6). Même

désactivées, elles continuent de s’allumer lors de la

mise en marche de l’appareil et pendant les opérations

de programmation faisant appel à la télécommande,

pour confirmer les réglages.

Laluminositéambianteestsupérieureàlaluminosité

prédéfinie la LED rougeestÉTEINTE.

Ladétectiondemouvementn’estsignaléequeviala

LED verte.LeluminaireraccordéestÉTEINT.

4.1 Modes de service pour canal 1 = éclairage

Fonction « Automatique »/« Semi-automatique »

Lesmodes«Automatique»et«Semi-automatique»

peuventêtresélectionnésàl’aidedelatouche de

latélécommandeIR.(voirparagrapheRéglagesparla

touche delatélécommande)

4.1.1 Modes de service « Automatique »

L’éclairageestautomatiquementdéclenchédèsque

ledétecteuraétéactivéparunmouvementetquela

lumièreambianteestau-dessousdevaleurdeluminosité

pré-ajustée.L’éclairageestautomatiquementéteint

siaucunmouvementn’intervientetlorsqueladurée

résiduellepré-ajustéeestécoulée.

Pouréviterunbrusquechangementdeluminositépar

allumage/extinctiondel’éclairagelorsd’unmouvement,

ledétecteurestexclusivementactivépartemporisation.

Exemple : le passage d’un nuage pourrait provoquer un

allumage inutile.

Temporisation«clairverssombre»: 30s

Temporisation«sombreversclair»: 5min

Commande manuelle supplémentaire de l’éclairage en mode

automatique total

Ilestpossibled’allumeroud’éteindremanuellement

l’éclairageàtoutmomentàl’aidedelatouche de la

télécommandeIRouduboutonexterne(Bouton–courant

deservice–avecraccordfilN),quiestreliéàlaborne

«S/P»dudétecteur(fig. 4.2).

Silalumièreartificielles’allumemalgrélahaute

luminositéintérieure(lumièreambiantesupérieureàla

valeurdeluminositépré-ajustée),l’éclairageresteallumé

tantqueledétecteurenregistreencoreunmouvement.

Aprèsavoirenregistrélederniermouvement,l’éclairage

seraéteintaprèsécoulementdelatemporisation

pré-ajustée.Pouruneéconomied’énergieeffective,

l’éclairageseracependantautomatiquementéteint

auboutde30minutes,mêmesiunmouvementest

encoreenregistréousiladuréerésiduelleestencore

active.L’éclairagepeutensuiteêtredenouveauallumé

manuellement.Lorsquelalumièreartificielleestéteinte

manuellement,l’éclairageresteéteinttantquele

détecteurenregistreencoreunmouvement.

Aprèsavoirenregistrélederniermouvement,ledétecteur

sereplacesurlemodedeserviceprécédemmentajusté

uniquementaprèsécoulementdeladuréerésiduelle.

4.1.2 Mode de service « Semi-automatique »

REMARQUE : lorsque le mode « Semi-automatique » est

sélectionné, l’éclairage doit être allumé à l’aide de la

touche de la télécommande IR ou à l’aide du bouton

externe (Bouton – courant de service – avec raccord fil

N), qui est relié à la borne « S/P » du détecteur. Cela

signifie que le détecteur ne peut pas être activé par des

mouvements.

Silalumièreartificielleestalluméemanuellementmalgréla

hauteluminositéintérieure(lumièreambiantesupérieureà

lavaleurdeluminositépré-ajustée),l’éclairageresteallumé

tantqueledétecteurenregistreencoreunmouvement(la

mesuredeluminositéestdésactivée).Aprèsavoirenregistré

lederniermouvement,l’éclairageseraéteintaprès

écoulementdeladuréerésiduellepré-ajustée.Pourune

économied’énergieeffective,l’éclairageseracependant

automatiquementéteintauboutde30minutes,mêmesiun

mouvementestencoreenregistréousiladuréerésiduelle

estencoreactive.L’éclairagepeutensuiteêtredenouveau

allumémanuellement.

Silalumièreartificielleestalluméemanuellementlorsquela

luminositéintérieureestfaible(lumièreambianteinférieureà

lavaleurdeluminositépré-ajustée),l’éclairageresteallumé

tantqueledétecteurenregistreencoreunmouvement(la

mesuredeluminositéestactivée).Aprèsavoirenregistréle

derniermouvement,l’éclairageseraéteintaprèsécoulement

deladuréerésiduellepré-ajustée.Silaquantitédelumière

naturelleaugmenteetsilalumièreambiantedépassela

valeurdeluminositépré-ajustée,ledétecteuréteindra

automatiquementl’éclairage5minutesaprèsquelavaleur

deluminositépré-ajustéeauraétéatteinte.L’éclairage

peutàtoutmomentêtreensuitedenouveauallumé

manuellement.

4.2. Modes de services pour le canal 2 = CVC

LecanalCVC(chauffage,ventilateur,airconditionné

etc.)estautomatiquementenclenchéuniquementsile

détecteuraétéactivéparunmouvementetiln’estpas

commandéparlavaleurdeluminosité.



• CommutateurON/OFF/AUTO(fig.5a)

L’éclairagepeutêtrealluméàl’aideducommutateurà

coulisse comme suit:

Position ON =ÉclairageenpermanencesurMARCHE,

   ledétecteurestdésactivé.

Position OFF = Éclairage en permanence sur ARRÊT,

   ledétecteurestdésactivé.

Position AUTO = Mode automatique

– voir paragraphe 4.1 Mode de service.

REMARQUE : la fonction télécommande est

uniquement possible en mode « AUTO ».

• Organederéglage:duréerésiduelle=éclairage(fig.5b)

Onpeutsélectionneruneduréeentre15set30min.

TEST: silaflècheestpositionnéesur« TEST »,

 le«Modetest»estsélectionné.Ceciveutdire:

 •Lavaleurlumineuseestdésactivée.

 •Dèsqueledétecteuraétédéclenchéparun

mouvement, la LED rougeetl’éclairage

  raccordés’allumentets’éteignentdefaçon

  répétéeaurythmede1sMARCHE,2sARRÊT.

: silaflècheestpositionnéesur ,«Impulsion

 courte»estsélectionnée.Ceciveutdire:

•Ledétecteurréagitauxmouvementsetàla

 valeurdeluminositéambiantepré-ajustée.

•Dèsqueledétecteuraétédéclenchéparun

mouvement, la LED rougeetl’éclairage

(relais 1) s’allument de nouveau pour 1 s

 ets’éteignentensuitepour9s.

• Organederéglage:valeurslumineusesLUX=éclairage(fig.5c)

Onpeutsélectionnerdesvaleurslumineusesentre5Lux

et 2000 Lux.

= la valeur lumineuse est d’env. 5 Lux

= mode de service jour/nuit

REMARQUE : si la valeur de luminosité ambiante est atteinte

lorsque l’on tourne l’organe de réglage LUX (enpartant du

symbole lune), cela sera signalé par l’allumage de la LED

rouge (la LED fait donc fonction d’aide au réglage). La LED

s’éteint automatiquement au bout de 30 s.

• Organederéglage:duréerésiduellecanal2=CVC(fig.5d)

Onpeutsélectionneruneduréeentre5set120min.

: silaflècheestpositionnéesur ,«Impulsion

 courte»estsélectionnée.Ceciveutdire:

•Ledétecteurréagituniquementauxmouvements

 etn’estpascommandéparlavaleurlumineuse.

•Dèsqueledétecteuraétédéclenchéparun

mouvement, la LED verte et le canal 2 s’allument

 pour5sets’éteignentensuitepour5s.



REMARQUE : la fonction télécommande est uniquement

possible en mode « AUTO ».

LatélécommandeMobil-PDi/MDi(fig. 6) vous permet de

réglerlesparamètresconfortablementàpartirdusolsans

avoirbesoind’échelleoud’outils.

L’utilisationdelatélécommandeeffaceralesvaleursdes

organesderéglage(fig. 5).

Touteslesvaleurssaisiesàl’aidedelatélécommande

serontdurablementmémorisées(EEPROM).Encas

depannedecourant,lesvaleurssontconservées.

En appuyant sur la touche RESET pendant que la

télécommanden’estpasbloquée,lesdonnéesde

l’EEPROMsonteffacéesetledétecteurtravailleen

fonctiondesorganesderéglage(fig. 5).

REMARQUE : les valeurs mémorisées saisies par

télécommande seront également effacées si les positions

des organes de réglage (fig. 5) sont modifiées ; la valeur

respective des organes de réglage est alors de nouveau

active.

Pouruneréceptionoptimale,orienterlatélécommande

versledétecteurdeprésencelorsdelaprogrammation.

Veuilleznoterqu’encasd’expositiondirecteausoleil,

laportéestandardde6mpeutêtreconsidérablement

réduitedufaitdelaproportiondesrayonsinfrarougesde

lalumièresolaire.

FR détecteur de Présence

Touche Description de la fonction

Réceptiondesignal:

- La LED rouge ou verte clignote 2 s le

signaldelatélécommandeaétéreçu.

- La LED rougeouvertejette2éclairs

brefs lesignaldelatélécommanden‘a

pasétécompris.

Blocage du mode de programmation

Enactionnantcettetoucheonarrêtelemode

deprogrammation.Ledétecteurréagit

maintenant automatiquement en fonction des

paramètresréglés.

Remarque : lorsque le mode de programmation

est verrouillé, seules les touches ALLUMAGE/

EXTINCTION DE L’ÉCLAIRAGE , RESET

et TEST sont accessibles. Les autres sont

verrouillées.

Ouvrir le mode de programmation

En actionnant cette touche on active le mode

de programmation.

1. L‘éclairageraccordéestÉTEINT.

Actionner la touche l‘éclairage

commuteenMARCHE/ARRÊT.LaLED rouge

et verteestalluméeenpermanence,tant

queledétecteursetrouveenmodede

programmation.

2. L‘éclairageraccordéestALLUMÉ.

Actionner la touche ,l‘éclairage

commuteàl‘ARRÊT.LaLED rouge et

verteestalluméeenpermanence,tant

queledétecteursetrouveenmodede

programmation.

Remarque : si le mode de programmation

n‘est pas arrêté en actionnant la touche ,

le détecteur arrête automatiquement le

mode de programmation 10 min après la

dernière activation d‘une touche. En mode

programmation le détecteur ne réagit pas

aux mouvements.

Lecture de la luminosité ambiante actuelle comme

valeur de mise en marche/arrêt de l‘éclairage

• La plage de valeur de luminosité ambiante actuelle

(entre 5 et 2000 Lux) peut être lue comme valeur de

seuil de commutation.

Remarque : appuyez sur en mode de

programmation.

Un clignotement rapide de la LED rouge

indiquequelavaleurdelaluminosité

ambiante actuelle est trop forte (> 2000

Lux) ou trop faible (< 5 Lux), ce qui signifie

quelalecturedelavaleurdelaluminosité

ambiante actuelle est impossible.

2 possibilités de lecture:

1. Lecture des conditions de luminosité actuelles comme

valeur d’allumage (lorsque l’éclairage est éteint)

Méthodedesaisie:lorsquelaluminosité

ambiante(valeurenlux)souhaitéeest

atteinte, passez en mode de programmation

et appuyez sur Acquittement du signal

lumineuxreçu:l’éclairageraccordé

commutesurMARCHE/ARRÊTetlaLED rouge

clignote lentement. Durant la lecture,

la clignote lentement. Lorsque la LED rouge

valeurd’allumageaétélue,l’éclairage

commutesurMARCHE.Àprésentcommence

la lecture de la valeur d’extinction.

Remarque : les tubes fluorescents raccordés

sont respectivement commutés sur marche

pour 5 min jusqu’à ce qu’ils aient atteint leur

luminosité maximale.

Lorsque la lecture s’est déroulée avec

succès, l’éclairage commute sur ARRÊT et

la LED rouge reste de nouveau allumée en

permanence

2. Lecture des conditions de luminosité actuelles comme

valeur d’extinction (lorsque l’éclairage est allumé)

Méthodedesaisie:lorsquelesconditions

deluminositésouhaitéessontatteintes,

verrouillez le mode de programmation et

appuyez sur .

Acquittementdusignallumineuxreçu:

l’éclairageraccordécommutesurARRÊT/

MARCHEetlaLED rouge clignote lentement.

Durant la lecture, la LED rouge clignote

lentement. Lorsque la valeur d’extinction a

étélue,l’éclairagecommutesurARRÊT.

Àprésentcommencelalecturedelavaleur

d’allumage. Le temps de lecture dure 10 sec.

Lorsquelalectures’estdérouléeavec

succès,l’éclairagecommutesurMARCHE

et la LED rougerestedenouveaualluméeen

permanence.

Lors de la confirmation avec les touches Valeur de

luminosité LUX le signal sera confirmé de la sorte :

1. L‘éclairageraccordéestARRÊTÉ.

Actionnerlatouche,l‘éclairagecommuteen

MARCHE/ARRÊT.LaLED rouge clignote 2 s.

2. L‘éclairageraccordéestenMARCHE.

Actionnerlatouche,l‘éclairagecommuteen

ARRÊT/MARCHE.LaLED rouge clignote 2 s.

Seuil de mise en marche fixe (10 Lux - 2000 Lux)

Lors de la confirmation avec les touches valeur de délai

et Test pour canal 1 = éclairage, le signal sera confirmé

de la sorte :

1. L‘éclairageraccordéestARRÊTÉ.

Actionnerlatouche,l‘éclairagecommuteen

MARCHE/ARRÊT.LaLED rouge clignote 2 s.

2. L‘éclairageraccordéestenMARCHE.

Actionnerlatouche,l‘éclairagecommuteen

ARRÊT/MARCHE.LaLED rouge clignote 2 s.





LesdétecteursmurauxdeprésenceESYLUXpeuventêtre

combinésavecd’autresmodèlescourantsd’interrupteurs.

Pour cela, vous devrez vous procurer le cadre simple

ou multiple (fig. 7a) (fig. 7b)etuncadreintermédiaire

dumodèled’interrupteurcorrespondant.Descadres

intermédiairespourlemontaged’appareilscourants

danslecommerceselonDIN49075aveccouvercle

50 x 50 mm sont disponibles dans les magasins

spécialisés.

REMARQUE : des variations de teintes sont possibles

du fait que les indications RAL sont accompagnées de

la mention « similaire à » et que les matériaux et les

surfaces varient.

Voustrouverezunaperçu/extraitdesmodèleslesplus

courants d’interrupteur de marque dans notre catalogue

ou sur notre site Internet www.esylux.com



Incident Cause

L‘éclairagene

s‘ALLUME pas

ous‘ÉTEINTen

cas d‘absence ou

d‘obscurité

-Valeurdeluminositéréglée

trop faible

-Détecteurréglésursemi-

automatique

-Éclairageéteintenmanuel

- Personne dans la zone de

détection

-Unobstaclegêneladétection

-Délaideretardréglétropcourt

L‘éclairagecommute

malgrésuffisamment

deluminositéencas

d‘absence

-Valeurdeluminositéréglée

tropélevée

-Éclairageaétémisenmarche

auparavant en manuel

-Détecteurenmodedetest

L‘éclairagene

s‘ÉTEINTplusouse

metspontanément

enMARCHEencas

d‘absence

-Attendreledélaideretard

- Source thermique parasite

danslazonededétection:

Ventilateurthermique,

ampoule/projecteurhalogène,

objets mobiles (par exemple

rideauxàunefenêtreouverte),

tension(relaisEVG)pas

antiparasités

Touche ne fonctionne

pas - Appareil encore en phase

dedémarrageouutilisation

d‘une touche lumineuse sans

raccordementàlaphase

neutreTouchenonraccordée

àlaborne«S/P»

Dans la phase de

réchauffementla

lampe s‘ALLUME

ets‘ÉTEINTen

permanence

-Tropdelumièreélectrique

désorganiseledétecteur

- Augmenter la valeur de

luminositéoudéplacerle

détecteur

L‘appareil de

réagitpas -Vérifierlatensionsecteur



LesproduitsESYLUXsontfabriquésavecleplus

grandsoinettestésselonlesnormesenvigueur.Le

garant,ESYLUXDeutschlandGmbH,Casepostale

1840, D-22908 Ahrensburg (pour l’Allemagne) ou le

distributeur de la marque dans votre pays (vous trouverez

touteslesinformationsnécessairesàcesujetsurlesite

www.esylux.com) garantit les appareils ESYLUX contre

lesdéfautsdefabricationetdematériauxpourune

duréede3ansàpartirdeladated’achat.

Cettegarantieestindépendantedevosdroitslégaux

vis-à-visduvendeurdel’appareil.

L’usurenaturelle,lesmodificationsdel’appareilduesà

sonmilieud’installationetlesdommagesrésultantde

son transport n’entrent pas dans le cadre de la garantie.

Demême,nesontpascouvertslesdéfautsdusaunon-

respect des instructions de montage et d’entretien et/ou

àuneinstallationinappropriée.Sontégalementexclues

de la garantie les batteries, sources lumineuses et piles

fournies avec l’appareil.

Laprocéduredegarantienepourraêtreenclenchée

quesurprésentationd’unappareilnonmodifiéaprès

constatationdudéfaut,ainsiqued’unticketdecaisse

valable,accompagnésd’unecourtedescriptionde

l’anomalieconstatéeetexpédiéaugarantdansun

emballageappropriéetsuffisammentaffranchi.

Silerecoursengaranties’avèrejustifié,legarantpeut

décidersoitderéparer,soitderemplacerl’appareil

danslesmeilleursdélais.Lagarantienecomprend

aucun autre recours. Le garant n’est notamment pas

responsabledetoutdommagecauséparundéfautde

l’appareil.Silerecoursdegaranties’avèreinjustifié(par

exemple,silagarantieaexpiréousiledéfautconstaté

n’est pas couvert par celle-ci), le garant tentera de

réparerl’appareilaumeilleurcoût.

Touche Description de la fonction

Impulsion brève :ledétecteurréagitaux

mouvementsainsiqu‘àlavaleurdeluminosité

ambianteréglée.Dèsqueledétecteurà

déclenchéenraisond‘unmouvement,laLED

rouges‘allumeainsiquel‘éclairageraccordé

pendant1sets‘éteint9s.

Délai de retard fixe (1 min. - 15 min.)

Mode de Test :lavaleurdeluminositéest

désactivée.Dèsqueledétecteuràdéclenché

en raison d‘un mouvement, la LED rouge et

l‘éclairageraccordéclignotentenalternance

1ssurMARCHEet2ssurARRÊT.

Éclairage ON/OFF

Un appui sur permet d’enclencher

l’éclairageàtoutmomentsicedernierétait

ÉTEINT.Unnouvelappuipermetd‘éteindre

ànouveaul‘éclairage(voir paragraphe 4.1.1

et 4.1.2).

Lorsque les touches Valeurs de temps pour le canal

2 sont appuyées, le signal est acquitté de la manière

1. L’éclairageraccordéestÉTEINT.

Appuyersurlatouche,l’éclairage

commutesurMARCHE/ARRÊT.

La clignote pendant 2 s.LED verte

2. L’éclairageraccordéestALLUMÉ.

Appuyersurlatouche,l’éclairage

commutesurARRÊT/MARCHE.

La clignote pendant 2 s.LED verte

Canal 2 pour commande CVC (contact libre de potentiel)

Impulsion courte :Ledétecteurréagit

uniquement aux mouvements et n’est pas

commandéparlavaleurlumineuse.Dès

queledétecteuraétédéclenchépar

un mouvement, la et le LED verte canal 2

s’allumentpour5sets’éteignentensuite

pour 5 s.

Délai de retard fixe (1 min - 60 min)

Réinitialisation

•Enmodedeprogrammation,unappuisur

permet de supprimer les informations

stockéesdanslamémoireEEPROM.Le

détecteurfonctionnealorsconformément

auxréglageseffectuéssurl’appareil.

•Lorsquelemodedeprogrammationest

verrouillé,l’éclairageetlecontactCVC

peuventêtredésactivésvialatouche

etledétecteurbasculeverslemode

préalablementdéfini.

Commutation entre « Automatique » et

« Semi-automatique »

Pourpouvoircommutersur«Automatique»

ou«Semi-automatique»,latélécommande

IRnedoitpasêtrebloquée.

Automatique = Appuyer sur la touche,

la clignote pendant env. 3 s; LED rouge

Semi-automatique = Appuyer sur la touche,

la clignote pendant env. 3 s.LED verte

LED MARCHE/ARRET

En actionnant la touche quand le mode

de programmation est actif, on peut activer

oudésactiverlesLED rouge et verte.

Le signal est encore confirmé par l‘éclairage de la

manière suivante :

1. L‘éclairageraccordéestàl‘ARRET.

Actionner la touche commutel‘éclai

rageenMARCHE/ARRET.

2. L‘éclairageraccordéestenMARCHE.

Actionner la touche drücken,

BeleuchtungschaltetEIN/AUS.

Fonction : désactivation des LED :

Actionner la touche . Les LED rouge et

vertes‘éteignent2s.LesLED sont maintenant

désactivéesetfonctionnentuniquementen

phasederéchauffementetaveclemodede

programmation actif, en tant qu‘affichage de

confirmation.

Fonction : activation des LED :

Actionner la touche . Les LED rouge

et verte clignotent 2 s. Les LED sont de

nouveau actives aussi dans le mode de

fonctionnement.

Activation/Désactivation permanente de l’éclairage

pendant 4 heures sur le canal 1 = éclairage

Lorsquel’éclairageestinactif,vouspouvezà

tout moment appuyer sur la touche pour

l’activer pendant 4 heures.

Et si vous appuyez une seconde fois sur

cettetouche,vousdésactivereztotalement

l’éclairagepouruneduréede4heures.

Unefoisles4heuresécoulées,ledétecteur

retourne automatiquement au mode

fonctionnementprécédemmentsélectionné.

L’activation/désactivation permanente de l’éclairage

pendant 4 heurespeutêtreinterrompueavant

son terme au moyen de la touche .

Remarque : lorsque cette fonction est

activée, le détecteur ne réagit plus aux

mouvements etne tient plus compte de

la luminosité.

TechnischeundoptischeÄnderungenvorbehalten.•Technicalanddesignfeaturesmaybesubjecttochange.•Sousréservedemodificationstechniquesetesthétiques.





  









 









 Portée



 





 









 φ φ

















 



  









 



 

  



 

  



 

  



  



 

  









 



   



   









 









 

 Pd 180i

MA00527000



ABB. • FIG. • РИС. 7

ABB. • FIG. • РИС. 1 ABB. • FIG. • РИС. 4 ABB. • FIG. • РИС. 5

1,10 m -

2,20 m

180°

16 m

8 m

3 m

1a 1b

ABB. • FIG. • РИС. 2 ABB. • FIG. • РИС. 3

2e 2b

2a 2d 3e 3b 3c 3a 3d

4.1

4.2

4.3

5b 5d

7a 7b

Mobil-PDi/MDi

(Version11/2007)

ABB. • FIG. • РИС. 6

Produkt Specifikationer

Mærke:	Esylux
Kategori:	Bevægelsesdetektorer
Model:	PD 180I/R
Kode for international beskyttelse (IP):	IP20
Bredde:	70 mm
Dybde:	29 mm
Højde:	70 mm
Vægt:	95 g
Produktfarve:	Metallic
Relativ luftfugtighed ved drift (H-H):	5 - 93 %
Driftstemperatur (T-T):	0 - 50 °C
Husmateriale:	Polykarbonat (PC)
Forbindelsesteknologi:	Ledningsført
Certificering:	CE, RoHS
Placering:	Indendørs
Strømkilde type:	Vekselstrøm
Monteringstype:	Væg
Indgangsspænding:	230 V
Sensortype:	Passiv infrarød (PIR) sensor
Indgangsfrekvens:	50 Hz
Opdagelsesafstand:	16 m
Installationshøjde (min.):	1.1 m
Installationshøjde (maks.):	2.2 m
Registreringsvinkel:	180 °
Ultraviolet (UV) resistent:	Ja
