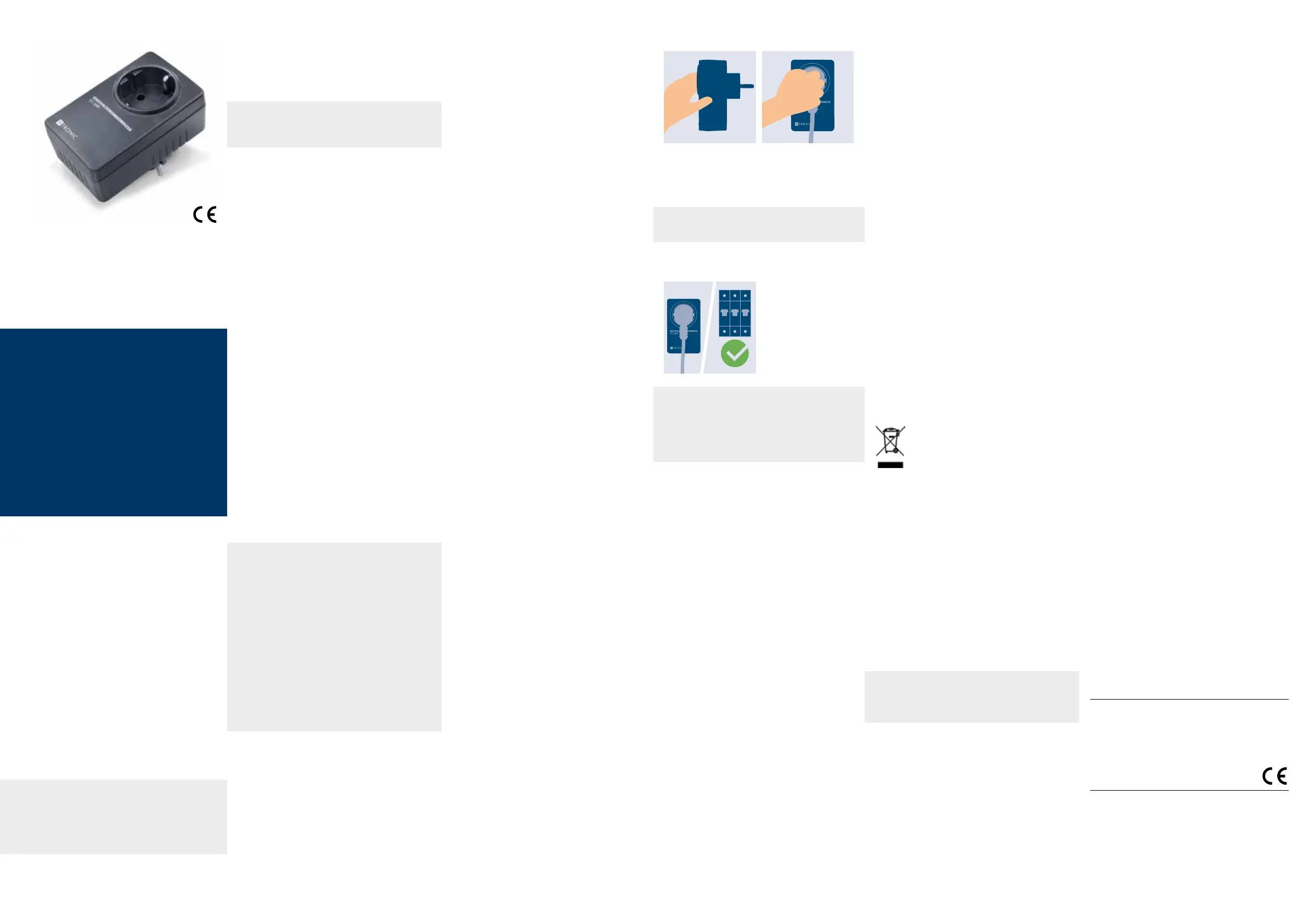

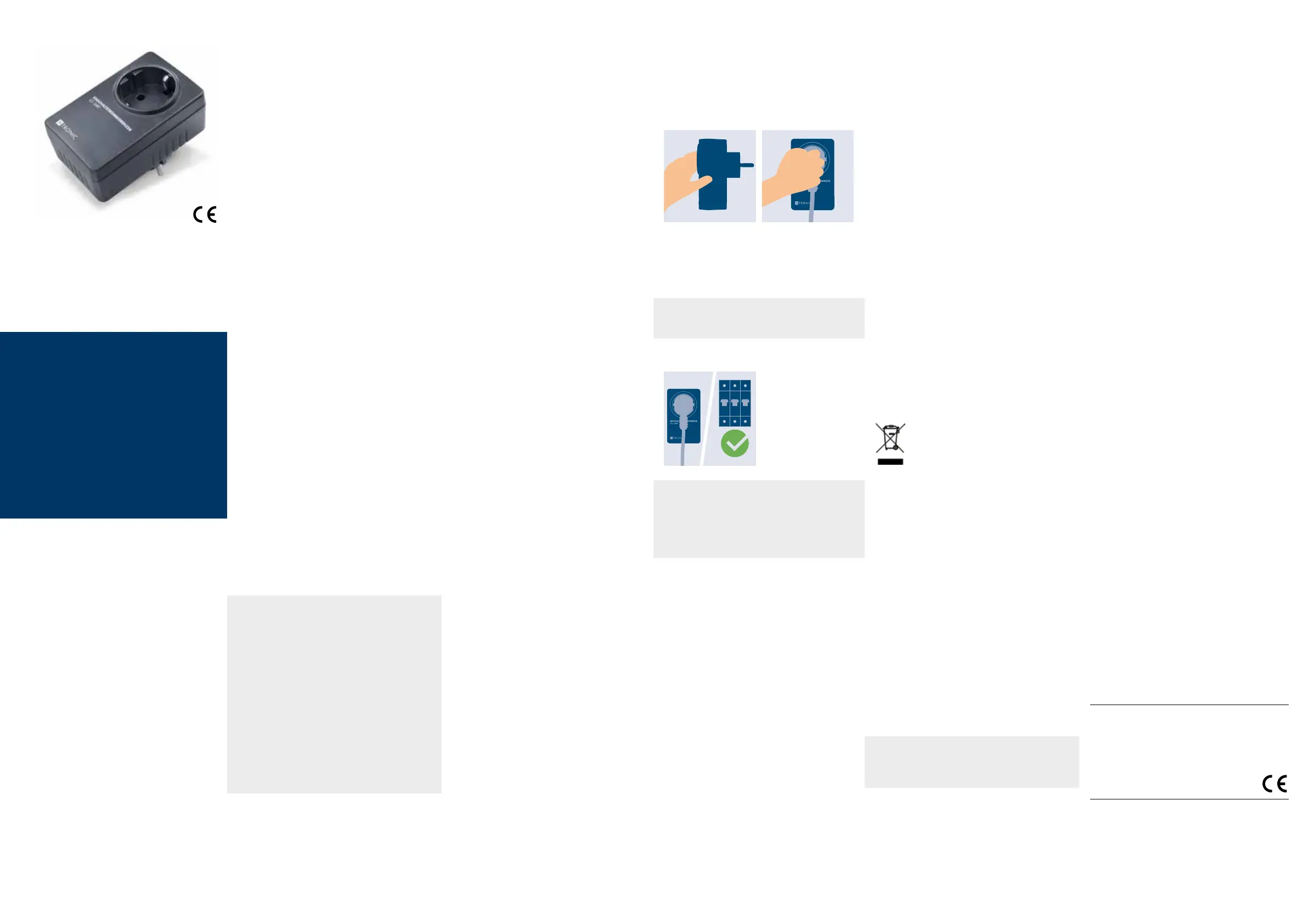

Side 1/3
Art.- Nr. 1114730
EINSCHALTSTROM-
BEGRENZER
SCL 3680
www.h-tronic.de
Der Einschaltstrombegrenzer SCL 3680 verhindert das
ungewollte Auslösen der Sicherung beim Einschalten
von leistungsstarken Verbrauchern, wie etwa von Win-
kel schleifern, Kreissägen, Kompressoren, Pumpen oder
Bohrmaschinen. Der Zwischenstecker reduziert die bei
verbrauchsstarken Geräten typischen Lastspitzen beim
Einschalten.
TECHNISCHE DATEN
– Betriebsspannung: 230 V ~, 50 Hz
– Leistungsaufnahme (Stand-by): ca. 0,6 W
– Nennstrom: max. 16 A
– Nennleistung: max. 3680 W
– Max. Schaltvorgänge pro Minute: 10
(abhängig vom Verbraucher)
– Keine Funktion beim Anschluss mehrerer
Verbraucher
– Geeignet für Stromkreise mit 16 A Absicherung
– Umgebungstemperatur: –10 °C bis 50 °C
– Abmessungen: 98 x 59 x 41 mm ohne Stecker
– Schutzart: IP20
Sehr geehrter Kunde,
um eine sachgemäße Inbetriebnahme zu gewähr-
leisten, lesen Sie vor Gebrauch unbedingt diese
Bedienungsanleitung mit den Sicherheitshinweisen
vollständig und aufmerksam durch! Sie enthält viele
wichtige Informationen für Bedienung und Betrieb.
Achten Sie hierauf, auch wenn Sie dieses Produkt
an Dritte weitergeben! Der Gesetzgeber fordert, dass
wir Ihnen wichtige Hinweise für Ihre Sicherheit geben
und Sie darauf hinweisen, wie Sie Schaden an Perso-
nen, am Gerät und anderen Einrichtungen vermeiden.
Diese Anleitung ist Bestandteil des Gerätes. Bewah-
ren Sie deshalb diese Bedienungsanleitung sorg-
fältig zum Nachlesen auf! Bei Schäden, die durch
Nichtbeachtung der Anleitung verursacht werden, er-
lischt der Garantieanspruch. Für Folgeschäden, die
daraus resultieren, übernehmen wir keine Haftung.
Dieser Artikel wurde nach den gültigen Richtlinien ge-
prüft und entspricht den gesetzlichen Bestimmungen.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der bestimmungsgemäße Einsatz des Gerätes ist die
Reduzierung von Lastspitzen von elektrischen Verbrau-
chern (s. Technische Daten) in Stromkreisen mit 16 A
Absicherung ohne sicherheitsrelevante Anwendung,
während des Einschaltens. Ein anderer Einsatz als
vorgegeben ist nicht zulässig!
HINWEIS ZUM BETRIEB
Für den Betrieb Ihres SCL 3680 benötigen Sie eine
230-Volt-Steckdose. Der Anwender ist für die Einhal-
tung der Vorschriften und Bestimmungen des Landes
verantwortlich, in dem der Einschaltstrombegrenzer
betrieben wird. Dies betrifft auch die Anwendung
in der die Steuerung eingesetzt wird.
1. SICHERHEIT
Die Nichtbeachtung der Sicherheitshinweise kann
zu gefährlichen Situationen führen, die nicht nur
hohen Sachschaden, sondern auch schwerste Ver-
letzungen oder den Tod zur Folge haben können.
– Beschädigte Anschlussleitungen nicht berühren.
– Während eines Gewitters nicht am Gerät arbei-
ten und keine Leitungsverbindung stecken oder
lösen.
– Das Gerät nur innerhalb eines Gebäudes an tro-
ckenen Standorten betreiben.
– Es dürfen keine Flüssigkeiten in das Innere des
Gerätes eindringen.
– Anschlussleitungen, Verbindungskabel und Gerä-
te regelmäßig auf Schäden untersuchen und bei
Mängeln auswechseln.
– Reparaturen nur von einem Fachmann ausführen
lassen.
Der SCL 3680 ist für den Betrieb an einem Ort
ohne direkte Sonneneinstrahlung und mit ausrei-
chender Belüftung vorgesehen.
Stecken Sie den SCL 3680 in eine leicht erreich-
bare Steckdose. Es dürfen keine SCL 3680 hinter-
einander gesteckt werden. Der darf bis SCL 3680
zur angegebenen Leistungsgrenze (s. Technische
Daten bzw. Bestimmungsgemäße Verwendung)
belastet werden. Durch Überlastung kann der SCL
3680 beschädigt werden und Fehlfunktionen oder
ein elektrischer Unfall könnten die Folge sein. An
der SCL 3680-Steckdose dürfen keine Geräte mit
Brandgefahr unbeaufsichtigt betrieben werden.
Der SCL 3680 darf nicht geändert, umgebaut,
modifiziert oder unsachgemäß repariert werden.
Öffnen Sie den SCL 3680 nicht! Stellen Sie sicher,
dass Ihre elektrischen Geräte ausgeschaltet sind,
während Sie sie an den SCL 3680 anschließen.
Setzen Sie das Gerät keiner extremen Feuchte aus.
Eine nicht erlaubte Betauung (Kondensation von
Luftfeuchtigkeit am Gerät) kann auftreten, wenn
ein kaltes Gerät in eine wesentlich wärmere Um-
gebung gebracht wird. Es bilden sich Kondensate,
die zu Kurzschlüssen zwischen elektrischen Kontak-
ten führen können. Akklimatisieren Sie in diesem
Fall das vom Netz getrennte Gerät ca. 2 Stunden
bei Raumtemperatur.
WARNUNG: Gefahr durch Stolperfallen! Es kann
zu ernsthaften Verletzungen kommen.
– Fluchtwege und Treppen nicht behindern.
– Leitungen so verlegen, dass niemand darauf tre-
ten oder darüber stolpern kann.
– Alle Arbeiten am Versorgungsnetz und Gerät dür-
fen nur von autorisierten Elektrofachkräften durch-
geführt werden.
Sachkundiger ist, wer aufgrund seiner fachlichen
Ausbildung und Erfahrung ausreichende Kenntnis-
se auf dem Gebiet hat und mit den einschlägigen
Arbeitsschutzvorschriften, Unfallverhütungsvorschrif-
ten, Richtlinien und allgemein anerkannten Regeln
der Technik (z.B. DIN-Normen, VDE-Bestimmun-
gen, technische Regeln) soweit vertraut ist, dass
er den arbeitssicheren Zustand von Einrichtungen
beurteilen kann.
2. SICHERHEITSHINWEISE
ZUR INSTALLATION
Es sind die geltenden Gesetze und Normen des Lan-
des einzuhalten, in dem das Gerät betrieben wird.
Das Produkt ist nicht zur Steuerung von elektrischen
Betriebsmitteln vorgesehen, die sicherheitsrelevante
Funktionen beinhalten.
Die Verwendung abweichender Ersatzteile kann
zu ernsthaften Sach- und Personenschäden führen!
– Entsorgen Sie nicht benötigtes Verpackungsmate-
rial oder bewahren Sie dieses an einem für Kinder
unzugänglichen Ort auf. Es besteht Erstickungs-
gefahr!
4. INBETRIEBNAHME
Stecken Sie den Einschaltstrombegrenzer in eine
230-Volt-Steckdose (s. HINWEIS ZUM BETRIEB).
Stecken Sie dann den Netzstecker des ausgeschal-
teten, elektrischen Verbrauchers in die Steckdose
des SCL3680 ein. Der Einschaltstrombegrenzer ist
betriebsbereit.
HINWEIS: Der Einschaltstrombegrenzer ist ge-
eignet für Stromkreise mit einer Absicherung von
16 A.
5. FUNKTIONSWEISE
Wird der elektrische Ver-
braucher eingeschaltet,
begrenzt der Einschalt-
strombegrenzer SCL 3680
die für leistungsstarke Ge-
räte typischen Lastspitzen,
so dass die Sicherung im
betreffenden Stromkreis
nicht auslöst.
HINWEIS: Der SCL 3680 verhindert das Aus-
lösen der Sicherung, während der Einschaltphase
des Verbrauchers kurzzeitig. Der SCL 3680 kann
den Nennstrom des eingesteckten Verbrauchers
nicht dauerhaft reduzieren — dieser darf den maxi-
malen Wert der Sicherung nicht überschreiten.
6. GARANTIE/GEWÄHRLEISTUNG
Der Händler/Hersteller, bei dem das Gerät er-
worben wurde, leistet für Material und Herstellung
des Gerätes eine Gewährleistung von 2 Jahren ab
der Übergabe. Dem Käufer steht im Mängelfall
zunächst nur das Recht auf Nacherfüllung zu. Die
Nacherfüllung beinhaltet entweder die Nachbes-
serung oder die Lieferung eines Ersatzproduktes.
Ausgetauschte Geräte oder Teile gehen in das Ei-
gentum des Händlers/Herstellers über. Der Käufer
hat festgestellte Mängel dem Händler unverzüglich
mitzuteilen.
Der Nachweis des Gewährleistungsanspruchs ist
durch eine ordnungsgemäße Kaufbestätigung
(Kauf beleg, bzw. Rechnung) zu erbringen. Schä-
den, die durch unsachgemäße Behandlung,
falschem Anschließen, Verwendung von Teilen
fremder Hersteller, normalen Verschleiß, Gewaltan-
wendung, eigenen Reparaturversuchen oder Ände-
rungen am Gerät, Kabel oder Klemmen, Änderung
der Schaltung, bei Schäden durch Nichtbeachtung
der Bedienungsanleitung, oder unsachgemäßer
Benutzung oder sonstige äußere Einflüsse, bei An-
schluss an eine falsche Spannung oder Stromart,
überbrückte oder falsche Sicherungen, bei Fehlbe-
dienung oder Schäden durch fahrlässige Behand-
lung entstehen, fallen nicht unter die Gewährleis-
tung bzw. es erlischt der Garantieanspruch.
Weitergehende Ansprüche gegen den Verkäufer
aufgrund dieser Gewährleistungsverpflichtung, insbe-
sondere Schadensersatzansprüche wegen entgan-
genen Gewinns, Nutzungsentschädigung sowie
mittelbarer Schaden, sind ausgeschlossen, soweit
gesetzlich nicht zwingend gehaftet wird.
Wir behalten uns eine Reparatur, Nachbesserung,
Ersatzlieferung oder Rückerstattung des Kaufpreises
vor. Kosten und Risiken des Transports, Montage
und Demontageaufwand, sowie alle anderen Kos-
ten die mit der Reparatur in Verbindung gebracht
werden können, werden nicht ersetzt.
Die Haftung für Folgeschäden aus fehlerhafter
Funktion des Gerätes – gleich welcher Art – ist
grundsätzlich ausgeschlossen.
In folgenden Fällen erlischt die Garantie/Gewähr-
leistung und es erfolgt die Rücksendung des Gerä-
tes zu Ihren Lasten:
– Bei Veränderungen und Reparaturversuchen am
Gerät.
– Bei eigenmächtiger Abänderung der Schaltung.
– Bei Verwendung anderer, nicht originaler Bauteile.
– Bei Schäden durch Nichtbeachtung der Bedie-
nungsanleitung und des Anschlussplanes.
– Bei Schäden durch Überlastung des Gerätes.
– Bei Schäden durch Eingriffe fremder Personen.
– Bei Anschluss an eine falsche Spannung oder
Stromart.
– Bei Fehlbedienung oder Schaden durch fahrläs-
sige Behandlung.
– Bei Defekten, die durch überbrückte Sicherungen
oder durch Einsatz falscher Sicherungen entstehen.
7. HINWEISE ZUM UMWELTSCHUTZ
Dieses Produkt darf am Ende seiner Le-
bensdauer nicht über den normalen Haus-
haltsabfall entsorgt werden, sondern muss
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Ge-
räten abgegeben werden. Das Symbol auf dem
Produkt, der Gebrauchsanleitung oder der Verpa-
ckung weist darauf hin. Die Wertstoffe sind gemäß
ihrer Kennzeichnung wieder verwertbar. Bitte infor-
mieren Sie sich über die jeweiligen örtlichen Sam-
melsysteme für elektrische und elektronische Ge-
räte. Mit der Wiederverwendung, der stofflichen
Verwertung oder anderen Form der Verwertung
von Altgeräten leisten Sie einen wichtigen Beitrag
zum Schutze unserer Umwelt.
VERPACKUNG
Bei der Entsorgung der Verpackung beachten Sie
bitte die dafür geltenden Gesetze zum Umwelt-
schutz und zur Müllbeseitigung.
Die Entsorgung der Umverpackung ist durch die
normale Hausmüllentsorgung möglich. Wollen Sie
die Systemkomponenten selbst entsorgen, dann
beachten Sie die dafür geltenden Gesetze zur
Entsorgung von Elektronikschrott. Lassen Sie das
Verpackungsmaterial nicht achtlos liegen. Dieses
konnte für Kinder zu einem gefährlichen Spielzeug
werden!
HINWEIS: Sie haben Fragen, unser technischer
Support hilft gerne weiter: technik@h-tronic.de
bzw. +49 96 22 / 70 200.
Auch im normalen Betrieb besteht die Gefahr un-
erwarteter Fehlfunktionen infolge eines Ausfalls oder
einer Störung des Gerätes.
Der Anwender hat sicherzustellen, dass infolge
einer Fehlfunktion oder undefinierten Schaltzustands
keine Folgeschäden auftreten können.
Dieses Produkt ist nicht für den Einsatz in sicher-
heitsrelevanten Anwendungen geprüft!
Gelten bestimmte Sicherheitsanforderungen, so sind
diese zwingend zu beachten!
Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten phy-
sischen, sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wur-
den und die daraus resultierenden Gefahren ver-
stehen. Kinder dürfen nicht mit dem Gerät spielen.
Lassen Sie den Einschaltstrom-Begrenzer nicht un-
beaufsichtigt, wenn Personen oder Kinder die Ge-
fahren nicht einschätzen können, in der Nähe sind.
3. WARN- UND SICHERHEITS HINWEISE
Beachten Sie bitte zur Vermeidung von Fehlfunktio-
nen, Schäden und Gesundheitsstörungen zusätzlich
folgende Sicherheitshinweise:
– Der Betrieb unter widrigen Umgebungsbedingun-
gen ist unter allen Umstanden zu unterlassen. Wid-
rige Umgebungsbedingungen sind: Umgebungs-
temperaturen unter –10 °C oder über 50 °C,
brennbare Gase, Lösungsmittel, Dämpfe, Staub,
Luftfeuchtigkeit über 80 % rel., sowie Spritzwasser
oder Nässe.
– Der SCL 3680 darf nur in trockenen und geschlos-
senen Räumen betrieben werden.
– Das Gerät darf nicht geändert, umgebaut, modi-
fiziert oder unsachgemäß repariert werden.
– Mit dem Einschaltstrombegrenzer dürfen keine
Geräte betrieben werden, auf denen eine Sicher-
heitsfunktion einer Maschine, Anlage oder einem
Gerät beruht!
– Es dürfen vor allem keine Geräte mit Brandgefahr
über die Steckdose des Gerätes unbeaufsichtigt
betrieben werden.
– Wenn anzunehmen ist, dass ein gefahrloser Be-
trieb nicht mehr möglich ist, ist das Gerät unver-
züglich außer Betrieb zu setzen und gegen un-
beabsichtigten Betrieb zu sichern. Ein gefahrloser
Betrieb ist nicht mehr gewährleistet, wenn das Ge-
rät keine Funktion mehr zeigt, sichtbare Beschädi-
gungen aufweist, bei Transportbeschädigungen,
nach Lagerung unter ungünstigen Verhältnissen.
– Bei Zweifeln bezüglich Anwendung oder Beschal-
tung ist unbedingt der Rat von Fachleuten, Sach-
verständigen oder des Herstellers einzuholen.
– Servicearbeiten und Reparaturen dürfen nur von
autorisiertem Fachpersonal durchgeführt werden.
– Es ist vor der Inbetriebnahme eines Gerätes
generell zu prüfen, ob dieses Gerät für den An-
wendungsfall, für den es verwendet werden soll,
geeignet ist. Im Zweifelsfalle sind unbedingt Rück-
fragen bei Fachleuten, Sachverständigen oder
dem Hersteller des Gerätes notwendig.
– Bitte beachten Sie, dass Bedien- und Anschluss-
fehler außerhalb unseres Einflussbereiches liegen.
Verständlicherweise können wir für Schäden, die
daraus entstehen, keinerlei Haftung übernehmen.
– In gewerblichen Einrichtungen sind die Unfallver-
hütungsvorschriften des Verbandes der gewerb-
lichen Berufsgenossenschaften für elektrische An-
lagen und Betriebsmittel zu beachten.
– In Schulen, Ausbildungseinrichtungen, Hobby- und
Selbsthilfewerkstätten ist das Betreiben von Gerä-
ten durch geschultes Personal verantwortlich zu
überwachen.
– Falls das Gerät einmal repariert werden muss,
dürfen nur Original-Ersatzteile verwendet werden!
CE-ZEICHEN UND KONFORMITÄT
Hiermit erklärt die H-TRONIC GmbH, dass sich das Gerät in
Übereinstimmung mit den grundlegenden Anforderungen und den
übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU,
2014/35/EU und 2011/65/EU befindet. Die entsprechenden Er-
klärungen und Unterlagen sind beim Hersteller hinterlegt: H-TRONIC
GmbH, Industriegebiet Dienhof 11, 92242 Hirschau
Diese Bedienungsanleitung ist eine Publikation der H-TRONIC
GmbH, Industriegebiet Dienhof 11, 92242 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktio-
nen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfas-
sung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung
des Herausgebers. Diese Bedienungs anleitung entspricht dem
technischen Stand bei Drucklegung und ist Bestandteil dieses Ge-
rätes. Irrtümer und Änderung in Technik, Ausstattung und Design
vorbehalten.
© Copyright 2021 by H-TRONIC GmbH

Produkt Specifikationer

Mærke: H-Tronic
Kategori: Ikke kategoriseret
Model: SCL 3680

Har du brug for hjælp?

Hvis du har brug for hjælp til H-Tronic SCL 3680 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret H-Tronic Manualer

H-Tronic

H-Tronic PM 4020 Manual

30 August 2024
H-Tronic

H-Tronic TS 2-1000 Manual

13 August 2024
H-Tronic

H-Tronic 12/24VDC 5A Manual

12 August 2024
H-Tronic

H-Tronic WPS 1000 Manual

11 August 2024
H-Tronic

H-Tronic UTS 125 Manual

11 August 2024
H-Tronic

H-Tronic TSM 1000 Manual

11 August 2024
H-Tronic

H-Tronic SCL 3680 Manual

10 August 2024
H-Tronic

H-Tronic TSM 125 Manual

8 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Elektron

Elektron Overbridge Manual

26 November 2024
Elektron

Elektron Sidstation Manual

26 November 2024
SKROSS

SKROSS World Adapter Pro+ Manual

26 November 2024
SKROSS

SKROSS PRO – World & USB Manual

26 November 2024
SoundTube

SoundTube IPD-RS82-EZ Manual

26 November 2024
Kramer

Kramer 4x1VB Manual

26 November 2024
Kramer

Kramer RC-63A Manual

26 November 2024
SoundTube

SoundTube IPD-HP82-EZ Manual

26 November 2024
Kramer

Kramer RK-KVM-1U-PP3 Manual

26 November 2024
Gioteck

Gioteck VX-2 (PS3) Manual

26 November 2024
