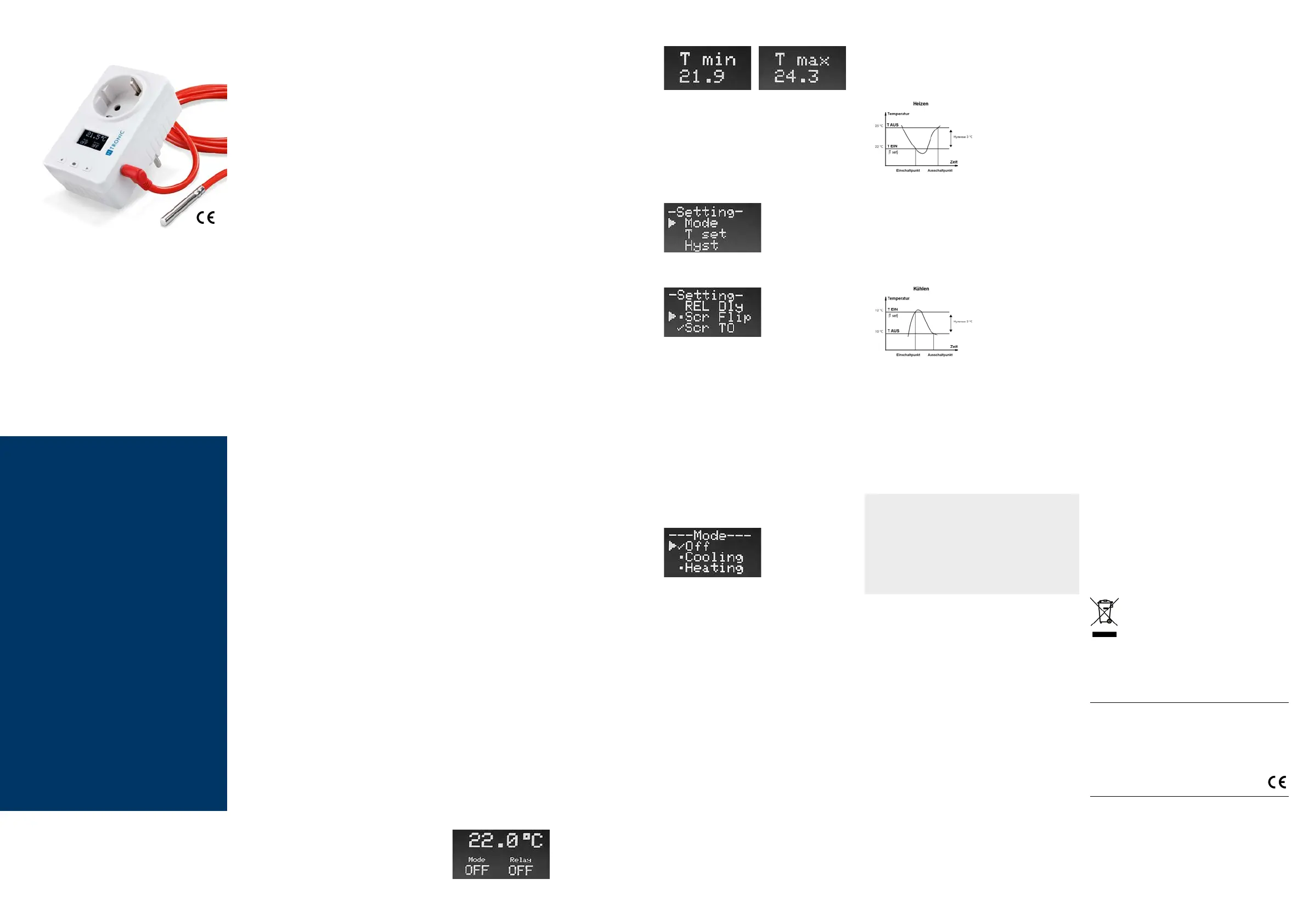

Art.- Nr. 111 46 80

UNIVERSAL-TEMPERATUR-

SCHALTER UTS125

www.h-tronic.de

Der Universal-Temperatuschalter UTS125 erfasst die aktuelle

Umgebungs temperatur und schaltet automatisch ein angeschlos-

senes Gerät ein und auch wieder aus, wenn die Temperatur

festgelegte Werte erreicht. Sinkt z. B. die Raumtemperatur auf

unter 20 °C, wird automatisch ein Heizlüfter aktiviert und heizt

bis zur eingestellten Temperatur. Danach schaltet sich das Gerät

von alleine aus. Grundsätzlich lässt sich der Temperaturschalter

UTS125 überall dort einsetzen, wo Sie die Kontrolle über die

Raumtemperatur behalten wollen: Ob nun im Gewächshaus bei

der Überwinterung von Pﬂanzen, im Hobbyraum, im Keller ohne

eigene Heizung, für elektrische Außensaunen, im Schildkrö-

ten-Terrarium, etc. Der UTS125 eignet sich für alle Einsatzberei-

che, bei denen eine Temperaturregelung im Heiz- oder Kühlbe-

trieb erforderlich ist, wie Zentralheizung, Klimaanlage, Inkubator

usw. Das Gerät kann eigenständig eingesetzt werden z. B. als

Frostwächter, aber auch als Ersatz für defekte mecha nische Ther-

mostate oder Digitalthermometer dienen.

Die Leistung des angeschlossenen Gerätes darf 2300 VA nicht

überschreiten.

TECHNISCHE DATEN

– Betriebsspannung: 230 VAC +/– 10 % / 50–60 Hz

– Ausgangsspannung: 230 V/50 Hz/10 A

(230-V-Steckdose)

– Leistungsaufnahme: ca. 0,3 VA (Stand-by)

– Maximale Anschlusslast: 230 VAC / 2300 VA / 10 A

– Sensor-Messbereich: –55 bis +127,0 °C

– Genauigkeit im Bereich –55 °C ... –10 °C: +/– 2 °C

im Bereich –10 °C ... +85 °C: +/– 0,5 °C

im Bereich +85 °C ... +127 °C: +/– 2 °C

– Auﬂösung: 0,1 °C

– Schutzart: IP 20

– Geräte-Umgebungstemperatur: –10 bis +40 °C

– Abmessung ohne Stecker (B x H x T): 60 x 98 x 40 mm

Temperaturfühler im Wasserdichten Gehäuse ver-

gossen (Abmessung: 30 x 9 mm)

– Display per Tasten um 180° drehbar

– Steck- und verlängerbarer Temperaturfühler Typ:

Maxim DS18B20 (mit 2 m Kabel im Lieferumfang)

– Min./Max. Anzeige

– Schalttemperatur von –55…+127 °C in 0,1°C-Schritten

frei einstellbar

– Hysterese (Schaltgenauigkeit) frei einstellbar (0.1°C...10°C)

– Fernmessung bis 50 m

– Fühlerüberwachung auf Kurzschluss

– Fühlerüberwachung auf Unterbrechung

– Ausgang schaltet bei Fühlerfehler ab

– Bedienungs- und überwachungsfreier Betrieb

– Einstellbar auf Heizen oder Kühlen

– LC-Display für Temperatureinstellung, Relais (Steckdose)

ein, Fühlerfehler, Heizen, Kühlen

– Speicherung der programmierten Schaltschwellen auch

bei Netzspannungsausfall

– Automatischer Neustart nach Spannungsausfall

Sehr geehrter Kunde,

um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie

vor Gebrauch unbedingt diese Bedienungsanleitung mit den Si-

cherheitshinweisen vollständig und aufmerksam durch! Sie enthält

viele wichtige Informationen für Bedienung und Betrieb. Achten

Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben!

Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für

Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schaden

an Personen, am Gerät und anderen Einrichtungen vermeiden.

Diese Anleitung ist Bestandteil des Gerätes. Bewahren Sie des-

halb diese Bedienungsanleitung sorgfältig zum Nachlesen auf!

Bei Schäden, die durch Nichtbeachtung der Anleitung verur-

sacht werden, erlischt der Garantieanspruch.

Für Folgeschäden, die daraus resultieren, übernehmen wir keine

Haftung.

Dieser Artikel wurde nach den gültigen EG-Richtlinien für Elek-

tromagnetische Verträglichkeit geprüft und entspricht den ge-

setzlichen Bestimmungen. Bewahren Sie diese Anleitung zum

späteren Nachschlagen sorgfältig auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der bestimmungsgemäße Einsatz des Gerätes ist das tem-

peraturabhängige Schalten von elektrischen Haushalts- oder

anderen Geräten ohne sicherheitsrelevante Anwendung. Das

Gerät kann einen angeschlossenen Verbraucher (230 V~/50

Hz, max. 10 A, 2300 VA) temperaturgesteuert ein- oder aus-

schalten. Die Ein- und Aus schalttemperatur ist im Bereich von

–55 °C bis +127 °C frei einstellbar, Schritt weite 0,1 °C. Ein

anderer Einsatz als vorgegeben ist nicht zulässig!

HINWEIS ZUM BETRIEB

Für den Betrieb Ihres benötigen Sie eine UTS125

230-Volt-Steckdose. Der Anwender ist für die Einhaltung der

Vorschriften und Bestimmungen des Landes verantwortlich,

in dem die Steuerung betrieben wird. Dies betrifft auch die

Anwendung in der die Steuerung eingesetzt wird.

1. SICHERHEIT

WARNUNG: Die Nichtbeachtung der Sicherheitshinweise

kann zu gefährlichen Situationen führen, die nicht nur hohen

Sachschaden, sondern auch schwerste Verletzungen oder den

Tod zur Folge haben können.

– Beschädigte Anschlussleitungen nicht berühren.

– Während eines Gewitters nicht am Gerät arbeiten und kei-

ne Leitungsverbindung stecken oder lösen.

– Das Gerät nur innerhalb eines Gebäudes an trockenen

Standorten betreiben.

– Es dürfen keine Flüssigkeiten in das Innere des Gerätes ein-

dringen.

– Anschlussleitungen, Verbindungskabel und Geräte regelmä-

ßig auf Schäden untersuchen und bei Mängeln auswechseln.

– Reparaturen nur von einem Fachmann ausführen lassen.

Der UTS125 ist für den Betrieb an einem Ort ohne direkte Son-

neneinstrahlung und mit ausreichender Belüftung vorgesehen.

Stecken Sie den in eine leicht erreichbare SteckdoUTS125 -

se. Es dürfen keine hintereinander gesteckt werden. UTS125

Der UTS125 darf bis zur angegebenen Leistungsgrenze von

2300 W/10 A belastet werden. Durch Überlastung kann der

UTS125 beschädigt werden und Fehlfunktionen oder ein elek-

trischer Unfall könnten die Folge sein. An der UTS125-Steck-

dose dürfen keine Geräte mit Brandgefahr unbeaufsichtigt be-

trieben werden. Der darf nicht geändert, umgebaut, UTS125

modiﬁziert oder unsachgemäß repariert werden. Öffnen Sie

den UTS125 nicht! Stellen Sie sicher, dass Ihre elektrischen

Geräte ausgeschaltet sind, während Sie diese an den UTS125

anschließen.

Setzen Sie das Gerät keiner extremem Feuchte aus. Eine nicht

erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Ge-

rät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich

wärmere Umgebung gebracht wird. Es bilden sich Konden-

sate, die zu Kurzschlüssen zwischen elektrischen Kontakten

führen können. Akklimatisieren Sie in diesem Fall das vom

Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

WARNUNG: Gefahr durch Stolperfallen! Es kann zu ernst-

haften Verletzungen kommen.

– Fluchtwege und Treppen nicht behindern.

– Leitungen so verlegen, dass niemand darauf treten oder

darüber stolpern kann.

– Alle Arbeiten am Versorgungsnetz und Gerät dürfen nur von

autorisierten Elektrofachkräften durchgeführt werden.

Sachkundiger ist, wer aufgrund seiner fachlichen Ausbildung

und Erfahrung ausreichende Kenntnisse auf dem Gebiet hat

und mit den einschlägigen Arbeitsschutzvorschriften, Unfall-

verhütungsvorschriften, Richtlinien und allgemein anerkannten

Regeln der Technik (z.B. DIN-Normen, VDE-Bestimmungen,

technische Regeln) soweit vertraut ist, dass er den arbeitssi-

cheren Zustand von Einrichtungen beurteilen kann.

2. SICHERHEITSHINWEISE

ZUR INSTALLATION

Es sind die geltenden Gesetze und Normen des Landes ein-

zuhalten, in dem das Gerät betrieben wird.

Das Produkt ist nicht zur Steuerung von elektrischen Betriebs-

mitteln vorgesehen, die sicherheitsrelevante Funktionen be-

inhalten.

Auch im normalen Betrieb besteht die Gefahr unerwarteter

und MAX-Werte von erfassten Temperaturdaten angeschaut

und mit der Taste „Set“ gelöscht werden.

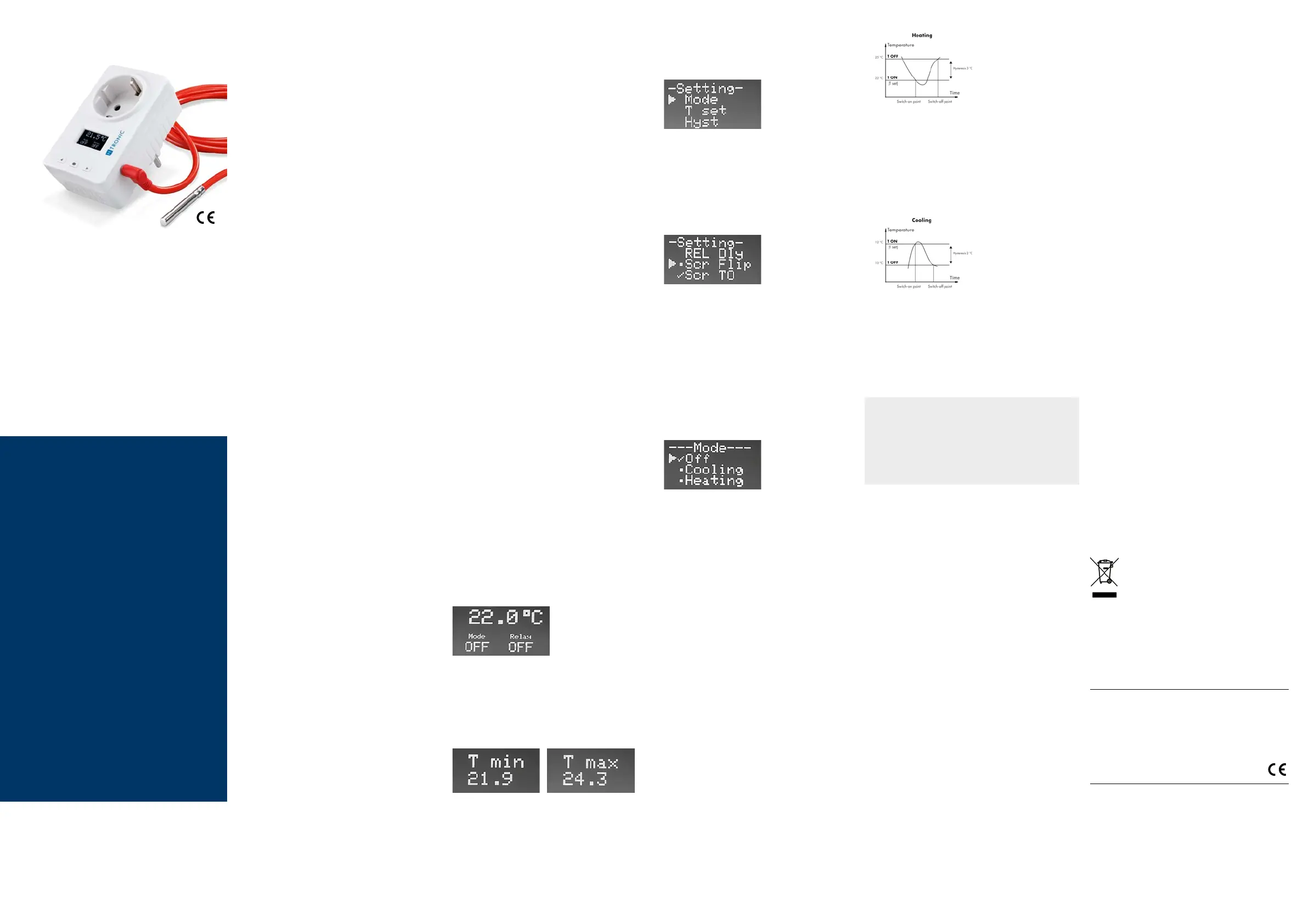

5. MENÜ DES GERÄTES

Wird die Taste „SET“ gedrückt, geht das Gerät in den Einstel-

lungsmodus. Dabei werden folgende Menü-Punkte angezeigt:

• „Mode“

• (Schalt-Temp. einstellen)„T set“

• (Schalthysterese)„Hyst“

• (Schaltverzögerung des Relais)„REL Dly“

• (Display um 180 ° drehen)„Scr Flip“

• „Scr TO“ (automatische Zeitabschaltung für das Display)

• (Menü verlassen)„Exit“

Die Navigierung durch das

Menü erfolgt mit den Tasten

„ “. Soll ein Menü-Punkt

geändert werden, so erfolgt

dies mit der Taste „Set“. Die

Werte können mit den Tas-

ten „ “ verkleinert bzw. vergrößert werden. Ist die Einstel -

lung beendet, wird dies mit der Taste „Set“ bestätigt.

Ein Menü-Punkt, der mit

einem Zeichen ( ) oder ( )

markiert ist, ist eine soge-

nannte „Checkbox“. Sie

kann nur zwei Einstellungen

haben:

: OFF (AUS)

: ON (EIN)

Hinweis 1: Beﬁndet sich das Gerät im Einstellungsmodus

und wird dabei länger als 10 Sek. keine Taste betätigt,

wird die Parameterebene automatisch verlassen und kehrt

in den Anzeige-Modus zurück. Die Änderungen welche im

momentanen Einstellmodus gemacht wurden, werden da-

bei gespeichert.

Hinweis 2: Hat das Gerät keine aktuellen Temperaturdaten,

wird die Meldung „NO DATA“ angezeigt.

Stecken Sie den Stecker des Fühlerkabel in die vorgesehene

Buchse des Temperaturreglers. Stecken Sie den Temperatur-

regler so in eine Steckdose, dass die Digitalanzeige gut

ablesbar ist. (Im Bedarfsfall kann per Menüauswahl die An-

zeige um 180 ° Grad gedreht werden).

5.1 MENÜ-PUNKT „MODE“

In diesem Menu-Punkt wird

der Gerätemodus einge-

stellt:

Modus „OFF“: Das Gerät

funktioniert nur als Thermo-

meter. Die Steuerung ist ab-

geschaltet. Das Gerät zeigt nur die aktuelle Temperatur an.

Modus „Cooling“: Funktion „Kühlen“.

Modus „Heating“: Funktion „Heizen“.

5.2 MENÜ-PUNKT „T SET“

In diesem Menü-Punkt wird der Soll-Wert für die gewünschte

Temperatur eingestellt.

Einstellungsbereich: -55.0 °C ... +127.0 °C

5.3 MENÜ-PUNKT „HYST“ (SCHALTGENAUIGKEIT)

In diesem Menü-Punkt wird die Temperaturhysterese (Schalt-

genauigkeit) eingestellt.

Einstellungsbereich: 0.1 °C ... 10 °C (in Schritten zu 0,1 °C)

5.4 MENÜ-PUNKT „REL DLY“

In diesem Menu-Punkt wird die Einschaltverzögerung für das

Relais (Steckdose) eingestellt.

Die Einstellung kann sehr nützlich sein, wenn die Einschalt-

und Ausschalttemperatur fast gleichen Wert haben. Es ver-

hindert ein häuﬁges Schalten bei schnell schwankenden

Temperaturen.

Einstellungsbereich: 0 ... 999.9 Sek.

5.5 MENÜ-PUNKT „SCR FLIP“

In diesem Menü-Punkt wird die Darstellung der Anzeige ein-

gestellt: „Normal“ oder „180 ° gedreht“. Sie können das

Gerät in der Steckdose so positionieren, dass sich dabei die

Tasten oberhalb oderunterhalb das Display beﬁnden.

5.6 MENÜ-PUNKT „SCR TO“

In diesem Menü-Punkt wird die Zeitabschaltung der Anzeige

aktiviert. Nach der Abschaltung (Display aus) und einer er-

neuerten Tastenbetätigung schaltet die Anzeige wieder ein.

Die betätigte Taste wird dabei nicht bewertet.

5.7 MENÜ-PUNKT „EXIT“

Über diesem Menü-Punkt wird das Einstellungsmenü verlas-

sen.

6. FUNKTIONSPRINZIP DES GERÄTES

6.1 FUNKTION „HEIZEN“

Abkürzungen: (T EIN) = T set; (T AUS) = T set + Hyst;

Beispiel: Sie wollen eine

Raumtemperatur über einen

Heizlüfter steuern. Die ge-

wählte/gewünschte Tem-

peratur soll sich z. B. im

Bereich zwischen 22 °C

und 25 °C bewegen.

Der Heizlüfter soll - wenn

die Temperatur unter 22 °C fällt - einschalten (T EIN = T set

= 22) und z. B. bei 25 °C wieder ausschalten. In diesem

Fall stellen Sie als Hysterese 3 °C ein (T set + Hyst = 3).

Die Steckdose wird eingeschaltet, wenn die gemessene

Temperatur niedriger oder gleich mit T EIN ist. Das Relais

(Steckdose) wird ausgeschaltet, wenn die gemessene Tem-

peratur größer oder gleich mit T AUS ist.

6.2 FUNKTION „KÜHLEN“

Abkürzungen: (T EIN) = T set; (T AUS) = T set - Hyst;

Beispiel: Sie wollen ein

Kühlgerät steuern. Die ge-

wählte/gewünschte Tem-

peratur soll z. B. 12 °C

betragen.

Das Kühlgerät/Aggregat

soll (wenn die Temperatur

über12 °C steigt) einschal-

ten (T EIN = T set = 12) und z. B. bei 10 °C wieder aus-

schalten. In diesem Fall stellen Sie als Hysterese 2 °C ein

(T set + Hyst = 2).

Die Steckdose wird eingeschaltet, wenn die gemessene

Temperatur größer oder gleich mit T EIN ist. Das Relais

(Steckdose) wird ausgeschaltet, wenn die gemessene Tem-

peratur niedriger oder gleich mit T AUS ist.

Sind die gewünschten Ein- und Ausschalttemperaturen

eingestellt, positionieren Sie den Temperatursensor an

gewünschter Stelle. Stecken Sie den in eine UTS125

230 V-Wandsteckdose und stecken dann das ausgeschal-

tete Heiz-/Kühlgerät ein.

BITTE BEACHTEN SIE: Wenn nach der Einstellung der

Ein/Ausschalt-Tempe ratur (Heizen) die tatsächliche Tempe-

ratur innerhalb des Temperaturfensters liegt (z. B. soll die

Steckdose bei Unterschreiten von 20 °C einschalten und bei

25 °C wie der ausschalten und die aktuelle Temperatur be-

trägt 23 °C), zieht das Relais nicht an. Erst wenn die Tem-

peratur unter 20 °C fällt, schaltet das Relais ein und fällt bei

Erreichen von 25 °C wieder ab. Umgekehrt trifft dies auch

im Bereich „Kühlen“ zu.

7. FEHLERMELDUNGEN (ERRORS)

Folgende Fehlermeldungen können angezeigt werden:

7.1. FEHLER 1

Err1: Es wurde ein Kurzschluss im Ther mofühler festgestellt.

Kurzzeitige Störungen auf der Fühlerleitung

7.2. FEHLER 2

Err2: Kein Thermofühler angeschlossen.

7.3. FEHLER 3

Err3: Die ausgelesenen Daten vom Thermofühler sind fehler-

haft. Leitung liegt in einem Störfeld. Beim Verlegen der Kabel ist

auf eine räumliche Trennung von Signalleitungen und störenden

Fremdleitungen wie z. B. Netzleitungen zu achten.

7.4. FEHLER 4

Err4: Der Thermofühler wurde unerwartet zurückge setzt. Mög-

licher Fehler: Störung auf Leitung, Steckverbinder hat schlechten

Kontakt, Buchse hat schlechten Kontakt.

7.5. FEHLER 5

Err5: Das Schalt-Relais ist überhitzt/überlastet.

HINWEIS: Tritt ein Fehler auf, schaltet das Gerät zwangs-

läuﬁg die Steckdose aus bzw. bei Abkühlung wieder ein.

8. GARANTIE/GEWÄHRLEISTUNG

Der Händler/Hersteller, bei dem das Gerät erworben wur-

de, leistet für Material und Herstellung des Gerätes eine

Gewährleistung von 2 Jahren ab der Übergabe. Dem Käu-

fer steht im Mängelfall zunächst nur das Recht auf Nach-

erfüllung zu. Die Nacherfüllung beinhaltet entweder die

Nachbesserung oder die Lieferung eines Ersatzproduktes.

Ausgetauschte Geräte oder Teile gehen in das Eigentum des

Händlers/Herstellers über. Der Käufer hat festgestellte Män-

gel dem Händler unverzüglich mitzuteilen.

Der Nachweis des Gewährleistungsanspruchs ist durch eine

ordnungsgemäße Kaufbestätigung (Kaufbeleg, bzw. Rech-

nung) zu erbringen. Schäden, die durch unsachgemäße

Behandlung, falschem Anschließen, Verwendung von Teilen

fremder Hersteller, normalen Verschleiß, Gewaltanwendung,

eigenen Reparaturversuchen oder Änderungen am Gerät,

Kabel oder Klemmen, Änderung der Schaltung, bei Schäden

durch Nichtbeachtung der Bedienungsanleitung, oder unsach-

gemäßer Benutzung oder sonstige äußere Einﬂüsse, bei An-

schluss an eine falsche Spannung oder Stromart, überbrückte

oder falsche Sicherungen, bei Fehlbedienung oder Schäden

durch fahrlässige Behandlung entstehen, fallen nicht unter die

Gewährleistung bzw. es erlischt der Garantieanspruch.

Weitergehende Ansprüche gegen den Verkäufer aufgrund

dieser Gewährleistungsverpﬂichtung, insbesondere Schadens-

ersatzansprüche wegen entgangenen Gewinns, Nutzungsent-

schädigung sowie mittelbarer Schaden, sind ausgeschlossen,

soweit gesetzlich nicht zwingend gehaftet wird.

Wir behalten uns eine Reparatur, Nachbesserung, Ersatzlie-

ferung oder Rückerstattung des Kaufpreises vor. Kosten und

Risiken des Transports, Montage und Demontageaufwand, so-

wie alle anderen Kosten die mit der Reparatur in Verbindung

gebracht werden können, werden nicht ersetzt.

Die Haftung für Folgeschäden aus fehlerhafter Funktion des

Gerätes – gleich welcher Art – ist grundsätzlich ausgeschlos-

sen.

In folgenden Fällen erlischt die Garantie/Gewährleistung und

es erfolgt die Rücksendung des Gerätes zu Ihren Lasten:

– Bei Veränderungen und Reparaturversuchen am Gerät.

– Bei eigenmächtiger Abänderung der Schaltung.

– Bei Verwendung anderer, nicht originaler Bauteile.

– Bei Schäden durch Nichtbeachtung der Bedienungsanlei-

tung und des Anschlussplanes.

– Bei Schäden durch Überlastung des Gerätes.

– Bei Schäden durch Eingriffe fremder Personen.

– Bei Anschluss an eine falsche Spannung oder Stromart.

– Bei Fehlbedienung oder Schaden durch fahrlässige Behandlung.

– Bei Defekten, die durch überbrückte Sicherungen oder durch

Einsatz falscher Sicherungen entstehen.

9. HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den

normalen Haushaltsabfall entsorgt werden, sondern muss an

einem Sammelpunkt für das Recycling von elektrischen und elek-

tronischen Geräten abgegeben werden. Das Symbol auf dem

Produkt, der Gebrauchsanleitung oder der Verpackung weist

darauf hin. Die Wertstoffe sind gemäß ihrer Kennzeichnung

wieder verwertbar. Bitte informieren Sie sich über die jeweili-

gen örtlichen Sammelsysteme für elektrische und elektronische

Geräte. Mit der Wiederverwendung, der stofﬂichen Verwer-

tung oder anderen Form der Verwertung von Altgeräten leisten

Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

VERPACKUNG

Bei der Entsorgung der Verpackung beachten Sie bitte

die dafür geltenden Gesetze zum Umweltschutz und

zur Müllbeseitigung.

Die Entsorgung der Umverpackung ist durch die nor-

male Hausmüllentsorgung möglich. Wollen Sie die

Systemkomponenten selbst entsorgen, dann beachten Sie die

dafür geltenden Gesetze zur Entsorgung von Elektronikschrott.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses

konnte für Kinder zu einem gefährlichen Spielzeug werden!

CE-ZEICHEN UND KONFORMITÄT

Hiermit erklärt die H-TRONIC GmbH, dass sich das Gerät in

Übereinstimmung mit den grundlegenden Anforderungen und den

übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU,

2014/35/EU und 2011/65/EU beﬁndet. Die entsprechenden Er-

klärungen und Unterlagen sind beim Hersteller hinterlegt: H-TRONIC

GmbH, Industriegebiet Dienhof 11, 92242 Hirschau

Fehlfunktionen infolge eines Ausfalls oder einer Störung der

Ausgangsstufe oder Signalübertragung. Der Anwender hat

sicherzustellen, dass infolge einer Fehlfunktion oder undeﬁ-

nierten Schaltzustands keine Folgeschäden auftreten können.

Dieses Produkt ist nicht für den Einsatz in sicherheitsrelevan-

ten Anwendungen geprüft!

Gelten bestimmte Sicherheitsanforderungen, so sind diese

zwingend zu beachten!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber

sowie von Personen mit verringerten physischen, sensori-

schen oder mentalen Fähigkeiten oder Mangel an Erfahrung

und Wissen benutzt werden, wenn sie beaufsichtigt oder

bezüglich des sicheren Gebrauchs des Gerätes unterwiesen

wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Lassen Sie den

Temperaturregler nicht unbeaufsichtigt, wenn Personen oder

Kinder die Gefahren nicht einschätzen können, in der Nähe

sind.

3. WARN- UND SICHERHEITSHINWEISE

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schä-

den und Gesundheitsstörungen zusätzlich folgende Sicher-

heitshinweise:

– Der Betrieb unter widrigen Umgebungsbedingungen ist

unter allen Umstanden zu unterlassen. Widrige Umgebungs-

bedingungen sind: Umgebungstemperaturen unter –10 °C

oder über 40 °C, brennbare Gase, Lösungsmittel, Dämpfe,

Staub, Luftfeuchtigkeit über 80 % rel., sowie Spritzwasser

oder Nässe.

– Der UTS125 darf nur in trockenen und geschlossenen Räu-

men betrieben werden.

– Mit dem Temperaturschalter dürfen keine Geräte geschaltet

werden, auf denen eine Sicherheitsfunktion einer Maschi-

ne, Anlage oder einem Gerät beruht!

– Es dürfen vor allem keine Geräte mit Brandgefahr über die

Steckdose des Gerätes unbeaufsichtigt betrieben werden.

– Das Gerät darf nicht geändert, umgebaut, modiﬁziert oder

unsachgemäß repariert werden.

– Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht

mehr möglich ist, ist das Gerät unverzüglich außer Betrieb

zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Ein gefahrloser Betrieb ist nicht mehr gewährleistet, wenn

das Gerät keine Funktion mehr zeigt, sichtbare Beschä-

digungen aufweist, bei Transportbeschädigungen, nach

Lagerung unter ungünstigen Verhältnissen.

– Bei Zweifeln bezüglich Anwendung oder Beschaltung ist

unbedingt der Rat von Fachleuten, Sachverständigen oder

des Herstellers einzuholen.

– Servicearbeiten und Reparaturen dürfen nur von autorisier-

tem Fachpersonal durchgeführt werden. Es ist vor der Inbe-

triebnahme eines Gerätes generell zu prüfen, ob dieses Ge-

rät für den Anwendungsfall, für den es verwendet werden

soll, geeignet ist. Im Zweifelsfalle sind unbedingt Rückfragen

bei Fachleuten, Sachverständigen oder dem Hersteller des

Gerätes notwendig. Bitte beachten Sie, dass Bedien- und

Anschlussfehler außerhalb unseres Einﬂussbereiches liegen.

Verständlicherweise können wir für Schäden, die daraus ent-

stehen, keinerlei Haftung übernehmen.

– In gewerblichen Einrichtungen sind die Unfallverhütungsvor-

schriften des Verbandes der gewerblichen Berufsgenossen-

schaften für elektrische Anlagen und Betriebsmittel zu be-

achten.

– In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthil-

fewerkstätten ist das Betreiben von Geräten durch geschultes

Personal verantwortlich zu überwachen.

– Falls das Gerät einmal repariert werden muss, dürfen nur

Original-Ersatzteile verwendet werden! Die Verwendung

abweichender Ersatzteile kann zu ernsthaften Sach- und

Personenschäden führen!

– Entsorgen Sie nicht benötigtes Verpackungsmaterial oder

bewahren Sie dieses an einem für Kinder unzugänglichen

Ort auf. Es besteht Erstickungsgefahr!

4. BEDIENUNG

TASTEN

Taste : gewünschten Wert erhöhen

Taste : gewünschten Wert verkleinern

Taste : Einstellungen ändern bzw. bestätigen

4.1 HAUPTANZEIGE DES GERÄTES

(erscheint nach dem Einstecken in eine Steckdose)

Auf dem Display werden

folgende Werte angezeigt:

1. Temperatur

2. Ausgewählter Modus

3. Zustand des Schalt-Relais

Mit den Tasten „ “ können in der Hauptanzeige die MIN- 

Diese Bedienungsanleitung ist eine Publikation der H-TRONIC

GmbH, Industriegebiet Dienhof 11, 92242 Hirschau.

Alle Rechte einschließlich Übersetzung vorbehalten. Reprodukti-

onen jeder Art, z.B. Fotokopie, Mikroverﬁlmung oder die Erfas-

sung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung

des Herausgebers. Diese Bedienungs anleitung entspricht dem

technischen Stand bei Drucklegung und ist Bestandteil dieses

Gerätes. Irrtümer und Änderung in Technik, Ausstattung und

Design vorbehalten. V 1.1

Produkt Specifikationer

Mærke:	H-Tronic
Kategori:	Ikke kategoriseret
Model:	UTS 125

Har du brug for hjælp?

Hvis du har brug for hjælp til H-Tronic UTS 125 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret H-Tronic Manualer

H-Tronic PM 4020 Manual

30 August 2024

H-Tronic TS 2-1000 Manual

13 August 2024

H-Tronic 12/24VDC 5A Manual

12 August 2024

H-Tronic WPS 1000 Manual

11 August 2024

H-Tronic UTS 125 Manual

11 August 2024

H-Tronic TSM 1000 Manual

11 August 2024

H-Tronic SCL 3680 Manual

10 August 2024

H-Tronic TSM 125 Manual

8 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Elektron Overbridge Manual

26 November 2024

Elektron Sidstation Manual

26 November 2024

SKROSS World Adapter Pro+ Manual

26 November 2024

SKROSS PRO – World & USB Manual

26 November 2024

SoundTube IPD-RS82-EZ Manual

26 November 2024

Kramer 4x1VB Manual

26 November 2024

Kramer RC-63A Manual

26 November 2024

SoundTube IPD-HP82-EZ Manual

26 November 2024

Kramer RK-KVM-1U-PP3 Manual

26 November 2024

Gioteck VX-2 (PS3) Manual

26 November 2024
