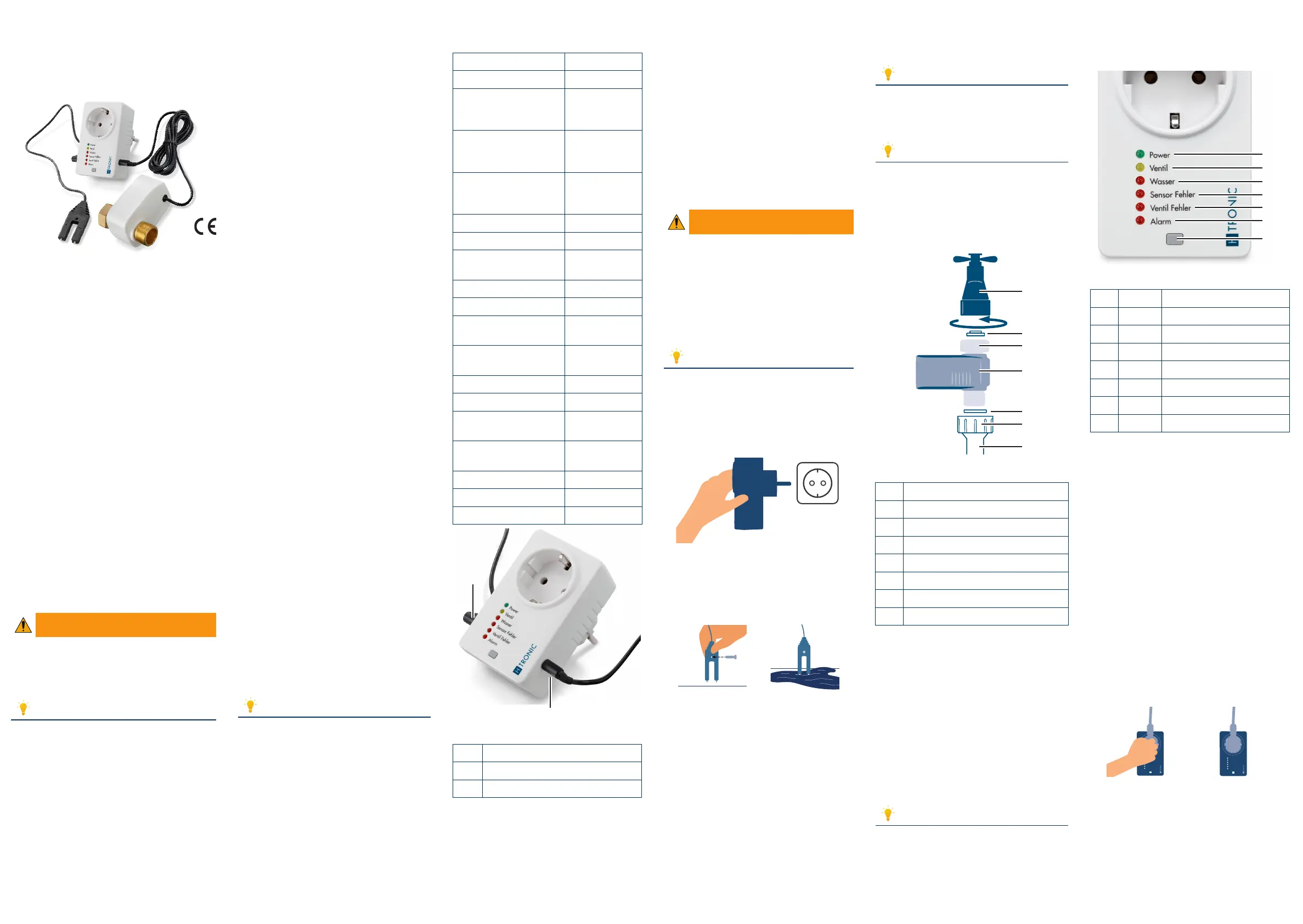

Side 1/4
WASSERSCHUTZ-
SCHALTER
WSS 1
ART.-NR.: 111 47 25
Der Wasserschutzschalter WSS 1 stellt Lecka-
gen fest, alarmiert den Nutzer akustisch sowie
optisch darüber und schaltet die Strom- sowie
Wasserzufuhr ab. Mögliche Anwendungsge-
biete sind:
Erkennen von Defekten an Waschmaschi-
nen, Spülmaschinen oder Warmwasser-
boilern.
Alarm bei eindringendem Hochwasser.
Zusatzabsicherung für Wasserpegel- oder
Schwimmschalter.
1. Zielgruppe, Qualifikation
Elektrofachpersonal ist für den speziellen
Aufgabenbereich seiner Tätigkeit ausgebildet
und kennt die relevanten Normen und Be-
stimmungen. Es kann Arbeiten an elektrischen
Anlagen ausführen und mögliche Gefahren
aufgrund seiner Ausbildung und Erfahrungen
selbstständig erkennen und vermeiden.
Nutzer haben diese Bedienungsanleitung
gelesen und kennen die möglichen Risiken bei
unsachgemäßem Verhalten.
2. Sicherheit
2.1 Verwendete Darstellung
WARNUNG
Schwere Körperverletzung oder
Tod möglich
`Maßnahmen zur Vermeidung
Hinweis
Anwendungstipps/ nützliche Informationen
2.2 Bestimmungsgemäße
Verwendung
Der Wasserschutzschalter wird im privaten
wie gewerblichen Bereich in Innenräumen
eingesetzt, um
mit einem Wassersensor Leckagen eklek-
tisch leitfähiger, nicht aggressiver Flüssig-
keiten zu detektieren,
Nutzer über solche zu alarmieren,
die verbundene Strom- und Wasserzufuhr
mit dem Magnetventil abzuschalten.
Eine andere oder erweiterte Nutzung des
Wasserschutzschalters, die außerhalb der
Betriebsparameter liegt, ist sachwidrig.
Modifikationen sind untersagt.
2.3 Risiken durch Elektrizität
Halten Sie die Betriebsparameter ein,
siehe 3Technische Daten.
Untersuchen Sie spannungsführende
Kabel und Leitungen vor der Nutzung
auf Isolationsfehler und Bruchstellen.
Berühren Sie beschädigte Leitungen
nicht.
Ziehen Sie den Universal-Temperatur-
schalter aus der Steckdose, Sie bevor
an diesem arbeiten.
Öffnen Sie den Wasserschutzschalter
nicht.
Betreiben Sie den Wasserschutzschal-
ter nicht, wenn:
-Wasserschutzschalter, Magnetven-
til, Wassersensor oder Kabel Schä-
den aufweisen,
-der Wasserschutzschalter extremer
Feuchtigkeit ausgesetzt war,
-Flüssigkeit ins Innere gelangt ist.
2.4 Vorkehrungen für Perso-
nen mit eingeschränkten
Fähigkeiten
Personen mit eingeschränkten körperli-
chen, sensorischen oder geistigen Fä-
higkeiten oder Personen mit mangelhaf-
ter Erfahrung oder Wissen dürfen den
Wasserschutzschalter weder montieren
noch elektrisch anschließen.
Durch Plastiktüten und bei Verschlucken
besteht Erstickungsgefahr. Halten Sie
Kinder vom Verpackungsmaterial fern.
Kinder unterschätzen die Gefahr beim
Umgang mit elektrischen Geräten. Las-
sen Sie Kinder mit dem Wasserschutz-
schalter nie unbeaufsichtigt.
2.5 Verhalten im Notfall
Schalten Sie den Wasserschutzschalter
und daran angeschlossene Verbraucher
spannungsfrei wenn:
Verletzungsgefahr besteht,
das Risiko besteht, dass der Wasser-
schutzschalter oder andere Gegenstän-
de beschädigt werden.
Hinweis
Führen Sie bei einem Unfall Sofortmaß-
nahmen durch und rufen Sie ggf. die EU-
weite Notrufnummer 112 an.
5. Montage
Voraussetzungen:
Der Betriebsort des Wasserschutzschal-
ters muss vor Nässe, Staub und unmit-
telbarer Sonneneinstrahlung geschützt
sein.
Eine freie, gut zugängliche 230 V
Schutzkontakt-Steckdose ist verfügbar.
Sie haben den Wasserschutzschalter
mindestens 2 Stunden entsprechend
den Umgebungsbedingungen am Be-
triebsort akklimatisiert.
Die Wasserzufuhr ist abgestellt.
WARNUNG
Stolpern durch lose Kabel mög-
lich.
`Halten Sie Fluchtwege und Treppen
frei.
`Verlegen Sie Kabel so, dass Stol-
pern und Darauftreten unterbunden
ist, z.B. in einem Kabelkanal.
Hinweis
Stecken Sie mehrere Wasserschutznie -
schalter ineinander.
So montieren Sie den Wasserschutzschal-
ter:
1. Stecken Sie den Wasserschutzschal-
ter in eine 230V Steckdose.
Bild 2 Wasserschutzschalter einstecken
¨Die LED "Power" leuchtet auf.
2. Stecken Sie das Kabel des Wasser-
sensors in die linke Buchse des Was-
serschutzschalters (Pos.1, ).Bild 1
Bild 3 Wassersensor montieren
3. Verlegen Sie das Kabel so, dass die
nach unten zeigenden Metallpins
des Wassersensors unter Berücksichti-
gung von Gefälle einen Abstand von
0,5mm zum Boden haben.
4. Befestigen Sie den Wassersensor
durch das Montageloch mit geeig-
netem Befestigungsmaterial, z.B. mit
einer Schraube.
¨Der Wassersensor ist montiert.
5. -Stecken Sie das Kabel des Magnet
ventils in die rechte Buchse des Was-
serschutzschalters (Pos.2, ).Bild 1
6. Verlegen Sie das Kabel des Magnet-
ventils zum Einsatzort.
Hinweis
Nur ein fachkundiger Nutzer darf das
Magnetventil zwischen Gerät und Was-
serzufuhr montieren.
Hinweis
Schrauben Sie Überwurfmuttern mit der
Hand fest. Benutzen Sie kein Werkzeug,
da die Überwurfmuttern sonst beschädigt
werden können.
Lassen Sie die Wasserzufuhr im Zweifels-
fall vom Fachmann installieren.
1
2
3
4
5
6
7
Bild 4 Magnetventil anschließen
Pos. Bezeichnung
1 Wasserzufuhr
2 Vorfilter
3 Überwurfmutter Magnetventil
4 Magnetventil
5 Dichtung
6 Überwurfmutter Wasserschlauch
7 Wasserschlauch
7. -Schrauben Sie das Magnet
ventil (Pos. 4, ) inkl. Vorfilter Bild 4
(Pos.2,Bild 4) mit der Überwurfmutter
(Pos.3,Bild 4) an die Wasserzufuhr
(Pos.1, ).Bild 4
8. -Schrauben Sie den Schlauch des Ge
räts (Pos.7, ) mit der ÜberwurfBild 4 -
mutter (Pos.6,Bild 4) und einer geeig-
neten Dichtung (Pos.5,Bild 4) auf der
anderen Seite des Magnetventils fest.
¨Das Magnetventil ist montiert.
9Sie haben den Wasserschutzschalter
montiert.
Hinweis
Im geschalteten Zustand erwärmt sich
das Magnetventil auf eine unbedenkliche
Temperatur. Dies ist technisch bedingt
und für die Nutzung unbedenklich.
3. Technische Daten
Umgebungstemperatur 0 ...+50°C
Relative Luftfeuchtigkeit <80%
Abmessungen WSS 1
Länge, Breite, Höhe 98mm,
60mm,
41mm
Abmessungen
WSS 1V
Länge, Breite, Höhe
84mm,
54mm,
40mm
Abmessungen
Wassersensor
Länge, Breite, Höhe
75mm,
30mm,
8mm
Gewicht WSS 1 157g
Gewicht WSS 1V 315g
Gewicht
Wassersensor 56g
Betriebsspannung 230V AC
Leistungsaufnahme ca. 5,0W
Leistungsaufnahme
Standby ca. 0,5W
Schaltleistung
(ohmsche Last) max. 3680W
Auslöseempfindlichkeit ≈100kOhm
Schutzart IP20
Wassersensor-
Anschluss 3,5mm
Magnetventil-
Anschluss 2,5mm
Alarmlautstärke ca. 80dB
Wasseranschluss G3/4
Kabellängen ca. 2m
2
1
Bild 1 Buchsen des Wasserschutzschalters
Pos. Bezeichnung
1 Eingang Wassersensor
2 Eingang Magnetventil
4. Lieferumfang
Wasserschutzschalter WSS 1
Magnetventil WSS 1V
Wassersensor
www.h-tronic.de
6. Inbetriebnahme
6.1 Anzeige
1
2
3
4
5
6
7
Bild 5 Anzeige des Wasserschutzschalters
Pos. Farbe Bezeichnung
1 grün LED "Power"
2 orange LED "Ventil"
3 rot LED "Wasser"
4 rot LED "Sensor Fehler"
5 rot LED "Ventil Fehler"
6 rot LED "Alarm"
7 grau Taster
6.2 Geräteanschluss
Betreiben Sie am Wasserschutzschalter kei-
ne sicherheitsrelevanten Anwendungen.
So schließen Sie ein Gerät an den Wasser-
schutzschalter an:
1. Öffnen Sie die Wasserversorgung am
Wasserhahn.
2. Prüfen Sie die Dichtigkeit der Verbin-
dung.
3. Drücken Sie den Taster am Wasser-
schutzschalter (Pos. 7, ).Bild 5
¨Die LED "Ventil" leuchtet auf (Pos.2, Bild
5).
¨Die integrierte Steckdose am Wasser-
schutzschalter ist eingeschaltet.
¨Das Magnetventil ist offen.
4. Stecken Sie das Stromkabel des Geräts
in die Steckdose des Wasserschutz-
schalters.
Bild 6 Gerät in Wasserschutzschalter stecken
9Sie haben das Gerät an den Wasser-
schutzschalter angeschlossen.
Solange keine Leckage bzw. kein Fehlerfall
vorliegt, sind Strom- und Wasserversorgung
des Geräts nicht unterbrochen.
