KD-AV7001
Installation/Connection Manual
Einbau/Anschlußanleitung
Manuel d’installation/raccordement
Handleiding voor installatie/aansluiting 1004MNMMDWJEIN
EN, GE, FR, NL
LVT1172-005A
[E]
NEDERLANDS
Dit apparaat mag worden gebruikt bij elektrische systemen
die werken op 12 V gelijkstroom met negatieve
aarding. Als uw auto niet is uitgerust met een dergelijk
systeem, is een spanningsomzetter vereist. Dit instrument
kan worden aangeschaft bij JVC car audio dealers.
WAARSCHUWINGEN
•Installeer het toestel NIET op plaatsen waar;
– het de werking van het stuur en de versnellingspook
kan hinderen. Dit zou namelijk ernstige ongelukken
kunnen veroorzaken.
– het de werking van veiligheidsvoorzieningen,
bijvoorbeeld de airbags, kan hinderen. Dit zou namelijk
ernstige of fatale ongelukken kunnen veroorzaken.
– het uw zicht zou kunnen belemmeren.
•Bedien de apparatuur NIET tijdens het autorijden. Dit
zou namelijk ernstige ongelukken kunnen veroorzaken.
•De bestuurder mag tijdens het autorijden niet de
beelden op de monitor bekijken.
De aandacht zou anders mogelijk van het verkeer worden
afgeleid met mogelijk ernstige ongelukken tot gevolg.
•Indien u het hoofdtoestel tijdens het autorijden moet
bedienen, dient u uitermate goed op te letten en het
verkeer goed in de gaten te houden, daar u anders
mogelijk een ongeluk veroorzaakt.
•“DRIVER MUST NOT WATCH THE MONITOR
WHILE DRIVING.” verschijnt op de monitor wanneer
de handrem niet is aangetrokken. Er verschijnt dan geen
beeld.
– Deze waarschuwing verschijnt uitsluitend wanneer
het handremdraad met het in de auto ingebouwde
handremsysteem is verbonden.
Opmerkingen voor het installeren van de
verborgen unit
•Bevestig op een stevig oppervlak, onder de voorstoel of
in de kofferbak.
•Het toestel wekt hitte op. Installeer derhalve niet in de
buurt van ontvlambare voorwerpen. Installeer het toestel
op een plaats waar de hitte van het toestel kan worden
afgevoerd.
•Installeer het toestel niet op plaatsen die aan warmte
onderhevig zijn, bijvoorbeeld vlakbij de radiator, in een
afgesloten handschoenenvak of op andere plaatsen waar
de ventilatie wordt belemmerd en warmte van het
toestel niet kan worden afgevoerd, bijvoorbeeld onder
een vloermat.
Opmerkingen voor de elektrische verbindingen
•Vervang de zekering door een van het aangegeven
ampèrage. Raadpleeg uw JVC auto-audiohandelaar
indien de zekering regelmatig doorbrandt.
•Het maximale ingangsvermogen voor de luidsprekers
moet meer dan 50 W achter, 50 W voor en 35 W
midden zijn met een impedantie van 4 Ω Ω t/m 8 .
•Aard ieder toestel beslist op het chassis van de
auto.
•Het hoofdtoestel en de verborgen unit zijn na gebruik
zeer warm. Voorkom brandwonden en wees dus
voorzichtig bij het verwijderen.
•Voorkom kortsluiting en bedek de aansluitingen van de
NIET-GEBRUIKTE draden met isolatieband.
•Neem maatregelen zodat snoeren en kabels
niet per ongeluk kunnen ontkoppelen of
worden beschadigd. Let vooral op de snoeren
bij bewegende onderdelen of het
verstelmechanisme van de stoelen.
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des
sources de courant continu de
12 V à masse
NEGATIVE
seulement. Si votre véhicule n’offre pas
ce type d’alimentation, il vous faut un convertisseur
de tension, que vous pouvez acheter chez un
revendeur d’autoradios JVC.
AVERTISSEMENTS
•
N’INSTALLEZ aucun appareil dans les endroits
suivants;
– où il peut gêner l’accès au volant ou au levier de
vitesse car cela peut entraîner un accident de la
circulation.
– où il peut gêner la manipulation de dispositifs de
sécurité tels que les coussins de sécurité car cela
peut entraîner un accident fatal.
– où il peut gêner la visibilité.
•
NE COMMANDEZ PAS l’appareil lors de la
manipulation du volant car cela peut entraîner un
accident de la circulation.
•
Le conducteur ne doit pas regarder le moniteur
lorsqu’il conduit.
Regarder le moniteur lorsqu’on est au volant réduit
considérablement la vigilance du conducteur et
multiplie les risques d’accident.
•
Si vous avez besoin de commander l’appareil
principal pendant que vous conduisez, continuez
de regarder droit devant vous ou vous risquez de
causer un accident de la circulation.
•
Si le frein de stationnement n’est pas mis, “LE
CONDUCTEUR NE DOIT PAS REGARDER LE
MONITEUR EN CONDUISANT.” apparaît sur le
moniteur et l’image de lecture n’apparaît pas.
– Cet avertissement apparaît uniquement quand le
fil du frein de stationnement est connecté au
système de frein de stationnement intégré à la
voiture.
Remarque sur le montage de l’appareil satellite
•
Montez-le sur une surface solide, sous le siège
avant ou dans le coffre.
•
Puisque de la chaleur est produite à l’intérieur de
l’appareil, ne le montez pas à proximité d’objets
inflammables. Par contre, montez-le dans un
endroit où la dissipation de la chaleur peut être
réalisée sans problème.
•
Ne montez pas l’appareil dans un endroit sujet à la
chaleur, comme près d’un radiateur, dans la boîte
à gant ou dans un endroit isolé tel que sous le
tapis de sol qui ne permettra pas à l’appareil de
dissiper sa chaleur.
Remarques sur les connexions électriques
•
Remplacez le fusible par un de la valeur précisée.
Si le fusible saute souvent, consulter votre
revendeur d’autoradios JVC.
•
L’entrée maximum des enceintes doit être
supérieure à 50 W à l’arrière et à 50 W l’avant et
35 W au centre, avec une impédance de
4 Ω à 8 Ω
.
•Assurez-vous de mettre à la masse chaque
appareil au châssis de la voiture.
•
L’appareil principal et l’appareil satellite deviennent
très chauds après l’utilisation. Faites attention de
ne pas vous brûler en les retirant.
•
Pour éviter les courts-circuits, recouvrez les
bornes des fils qui ne sont PAS UTILISÉS avec de
la bande isolante.
•Prenez des mesures préventives pour éviter que
des cordons se déconnectent accidentellement
ou soient endommagés. Cela peut se produire
lorsque vous déplacez ou inclinez le siège.
DEUTSCH
Dieses Gerät ist für einen Betrieb in elektrischen
Anlagen mit 12 V Gleichstrom und (–) Erdung
ausgelegt. Verfügt Ihr Fahrzeug nicht über diese
Anlage, ist ein Spannungsinverter erforderlich, der
bei JVC Autoradiohändler erworben werden kann.
WARNUNGEN
•Wählen Sie für das Gerät KEINESFALLS einen
Einbauort, wo:
– es die Handhabung von Lenkrad und
Schalthebel behindern kann, da sonst die
Gefahr von Verkehrsunfällen droht.
– es die Funktion von Sicherheitseinrichtungen
wie etwa Airbags behindern kann, da sonst die
Gefahr von tödlichen Unfällen droht.
– es die freie Sicht beeinträchtigen kann.
•Bedienen Sie KEINESFALLS ein Gerät beim
Lenken des Fahrzeugs, da sonst die Gefahr von
Verkehrsunfällen droht.
•Der Fahrer darf während der Fahrt keinesfalls den
Monitor betrachten.
Andernfalls droht Unfallgefahr durch Unachtsamkeit.
•Muss das Gerät während der Fahrt bedient werden,
so halten Sie dabei wegen der Unfallgefahr den Blick
auf das Verkehrsgeschehen gerichtet.
•Ist die Feststellbremse nicht angezogen, so
erscheint die Meldung „FAHRER DARF MONITOR
NICHT BEIM FAHREN BETRACHTEN“ auf dem
Display, und es erfolgt keine Bildwiedergabe.
– Diese Warnung erscheint nur dann, wenn das Kabel
der Feststellbremse mit dem Feststellbremssystem
des Fahrzeugs verbunden ist.
Hinweise zum Einbau der versteckten Einheit
•An einer festen Oberfläche unter dem Vordersitz
oder im Kofferraum anbringen.
•Da in der Einheit Hitze erzeugt wird, nicht an
Orten anbringen, wo sich entflammbare
Gegenstände in der Nähe befinden. Außerdem an
einer Stelle anbringen, wo nicht die Hitzeableitung
behindert ist.
•Das Gerät nicht an Orten anbringen, die Hitze
ausgesetzt sind, wie in der Nähe von Heizkörpern,
in einem Handschuhfach oder an einem isolierten
Bereich wie unter einer Fahrzeugbodenmatte, wo
die Betriebswärme nicht abgeleitet werden kann.
Hinweise zu elektrischen Anschlüssen
•Die Sicherung durch eine mit vorgeschriebener
Stärke ersetzen. Wenn die Sicherung häufig
durchbrennt, lassen Sie sich von Ihrem
Fachhändler für JVC Autoradiohändler beraten.
•Der Maximaleingang von den Lautsprechern soll
mehr als 50 W hinten, 50 W vorne und 35 W in der
Mitte betragen, mit einer Impedanz von 4 Ω bis 8 .Ω
•Immer jedes Gerät am Chassis des Fahrzeugs
erden.
•Das Hauptgerät und die versteckte Einheit
erhitzen sich beim Betrieb stark. Achten Sie
darauf, sich beim Ausbau nicht zu verbrennen.
•Um Kurzschlüsse zu verhindern, die Klemmen der
NICHT VERWENDETEN Leitungen mit Isolierband
abdecken.
•Maßnahmen treffen, um unterwartetes Lösen von
Kabeln und Schäden an Kabeln zu verhindern.
Solche Störungen können beim Verschieben oder
Rücklehnen des Sitzes auftreten.
ENGLISH
This unit is designed to operate only on 12 V DC,
NEGATIVE ground electrical systems. If your
vehicle does not have this system, a voltage inverter
is required, which can be purchased at JVC IN-CAR
ENTERTAINMENT dealers.
WARNINGS
• DO NOT install any unit in locations where;
– it may obstruct the steering wheel and gearshift
lever operations, as this may result in a traffic
accident.
– it may obstruct the operation of safety devices
such as air bags, as this may result in a fatal
accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating the
steering wheel, as this may result in a traffic
accident.
• The driver must not watch the monitor while
driving.
If the driver watches the monitor while driving, it
may lead to carelessness and cause an accident.
• If you need to operate the main unit while driving,
be sure to look ahead carefully or you may be
involved in a traffic accident.
• If the parking brake is not engaged, “DRIVER
MUST NOT WATCH THE MONITOR WHILE
DRIVING.” appears on the monitor, and no
playback picture will be shown.
– This warning appears only when the parking
brake wire is connected to the parking brake
system built in the car.
Notes on mounting the hideaway unit
• Mount on a firm surface, under the front seat or in
the trunk.
• Since heat is generated inside the unit, do not
mount near inflammable objects. In addition, mount
in an area that will not prevent the unit from
dissipating heat.
• Do not mount the unit in the places which are
subject to heat such as near a radiator, in a glove
compartment or in insulated area such as under a
car mat that will prevent the unit from dissipating
heat.

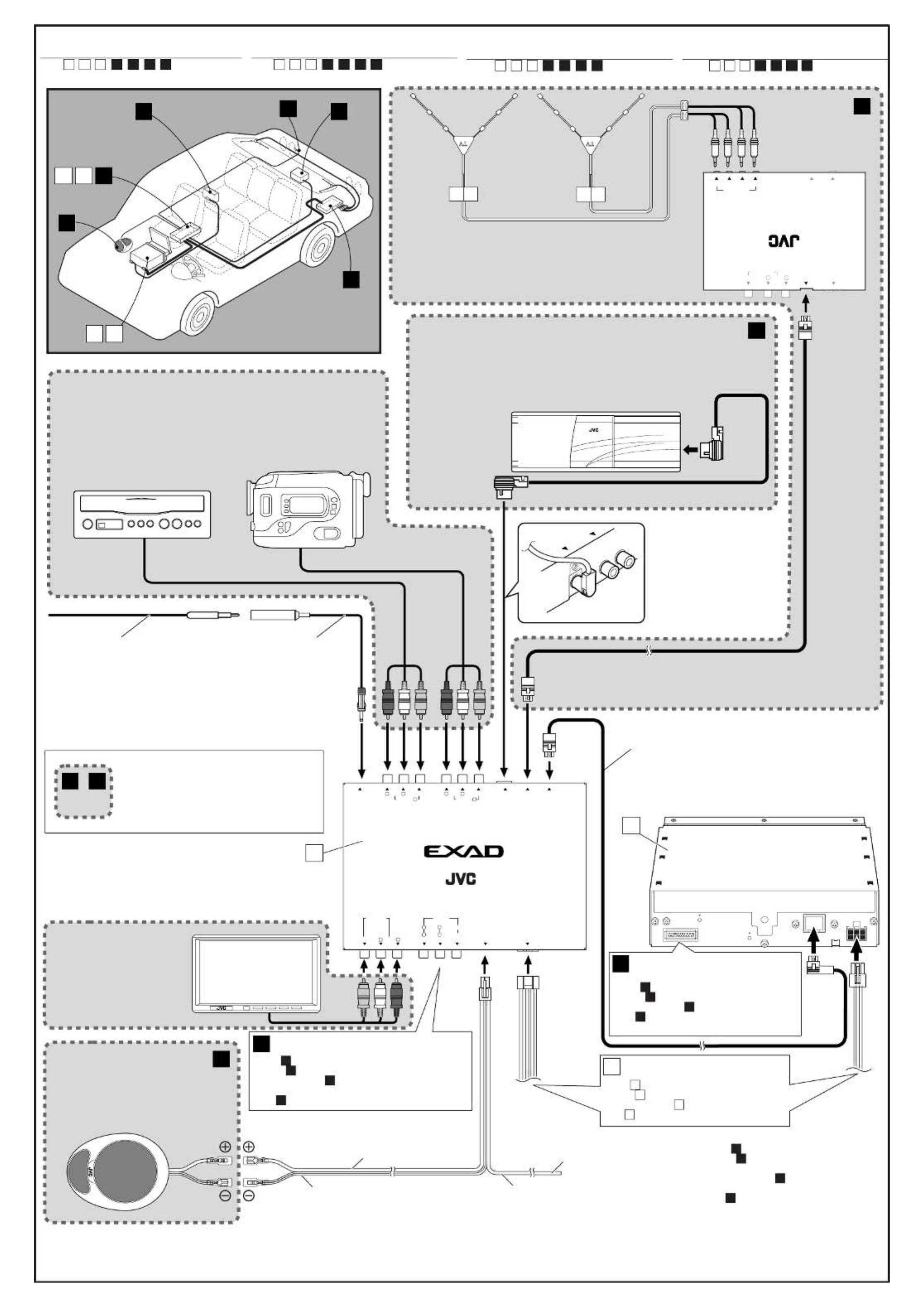

Notes on electrical connections
• Replace the fuse with one of the specified rating. If
the fuse blows frequently, consult your JVC IN-
CAR ENTERTAINMENT dealer.
• Maximum input of the speakers should be more
than 50 W at the rear, 50 W at the front, and 35 W
at the center, with an impedance of 4 Ωto 8 .Ω
•Be sure to ground each unit to the car’s
chassis.
• The main unit and the hideaway unit become very
hot after use. Be careful not to get burned when
removing them.
• To prevent short-circuit, cover the terminals of the
UNUSED leads with insulating tape.
•Take preventative measures to avoid
unexpected disconnection of the cords and
damage to the cords. This trouble may happen
while moving or reclining the seat.
1
Parts list
aMain unit
Hauptgerät
Appareil principal
Hoofdtoestel
bHideaway unit
Versteckte Einheit
Appareil satellite
Verborgen toestel
CR2025
cSleeve-mounting plates
Manschettenmontierte Platten
Plaques de montage du manchon
Huls-bevestigingsplaten
dFixing screws (M5 x 6 mm)
Befestigungsschrauben (M5 x 6 mm)
Vis de fixation (M5 x 6 mm)
Bevestigingsschroeven (M5 x 6 mm)
e f, Power cords
Stromkabel
Cordons d’alimentation
Stroomsnoeren
gAV bus cable (2.5 m)
AV-Bus-Kabel (2,5 m)
Câble de liaison AV (2,5 m)
AV-buskabel (2,5 m)
hCrimp connectors
Crimpanschlüsse
Raccord à sertir
Versteviging voor aansluitingen
Type A
Typ A
Type A
Type A
Type B
Typ B
Type B
Type B
iHandles
Griffe
Poignées
Hendels
jSoft case
Weiche Tasche
Étui souple
Zacht etui
lSleeve
Halterung
Manchon
Huis
mBrackets
Bügel
Supports
Beugels
nFixing screws (M4 x 8 mm)
Befestigungsschrauben (M4 x 8 mm)
Vis de fixation (M4 x 8 mm)
Bevestigingsschroeven (M4 x 8 mm)
oBlind cover
Blindabdeckung
Cache
Schermafdekking
kTrim plate
Frontrahmen
Plaque d’assemblage
Sierplaat
pMounting bolt (M5 x 20 mm)
Befestigungsschraube (M5 x 20 mm)
Boulon de montage (M5 x 20 mm)
Bevestigingsbout (M5 x 20 mm)
uBattery
Batterie
Pile
Batterij
rWasher (ø5)
Unterlegscheibe (ø5)
Rondelle (ø5)
Sluitring (ø5)
qLock nut (M5)
Sicherungsmutter (M5)
Ecrou d’arrêt (M5)
Contra-moer (M5)
Teileliste
fFor hideaway unit
Für versteckte Einheit
Pour l’appareil satellite
Voor verborgen toestel
sRubber cushion
Gummipuffer
Amortisseur en caoutchouc
Rubberdop
Liste des pièces Onderdelenlijst
vCenter speaker/rear camera cord
Centerlautsprecherkabel/
Rückfahrkamerakabel
Cordon d’enceinte centrale/caméra de recul
Snoer voor middenluidspreker/
achteruitkijkcamera
RM-RK220
tRemote controller
Fernbedienung
Télécommande
Afstandsbediening
wExtension aerial cord
Antennenverlängerungskabel
Cordon prolongateur d’antenne
Antenneverlengsnoer
eFor main unit
Für Hauptgerät
Pour l’appareil principal
Voor hoofdtoestel
© 2004 Victor Company of Japan, Limited
Produkt Specifikationer
| Mærke: | JVC |
| Kategori: | Bilradio |
| Model: | KD-AV7001 |
Har du brug for hjælp?
Hvis du har brug for hjælp til JVC KD-AV7001 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Bilradio JVC Manualer
15 Oktober 2024
30 September 2024
26 August 2024
19 August 2024
15 August 2024
15 August 2024
12 August 2024
11 August 2024
8 August 2024
6 August 2024
Bilradio Manualer
- Bilradio SilverCrest
- Bilradio Denver
- Bilradio Sencor
- Bilradio Opel
- Bilradio Sony
- Bilradio Panasonic
- Bilradio Philips
- Bilradio Lenco
- Bilradio LG
- Bilradio AEG
- Bilradio Mercedes-Benz
- Bilradio Pioneer
- Bilradio Hifonics
- Bilradio Kenwood
- Bilradio Daewoo
- Bilradio Technaxx
- Bilradio MB Quart
- Bilradio Smart
- Bilradio Harman Kardon
- Bilradio Becker
- Bilradio Sanyo
- Bilradio Grundig
- Bilradio Volvo
- Bilradio Pyle
- Bilradio Biltema
- Bilradio Nedis
- Bilradio Kicker
- Bilradio Auna
- Bilradio Muse
- Bilradio Skoda
- Bilradio Hyundai
- Bilradio Aiwa
- Bilradio JBL
- Bilradio AKAI
- Bilradio Pure
- Bilradio Trevi
- Bilradio Blaupunkt
- Bilradio Clatronic
- Bilradio Crunch
- Bilradio Medion
- Bilradio Fiat
- Bilradio Alpine
- Bilradio Maginon
- Bilradio Parrot
- Bilradio Ford
- Bilradio Telefunken
- Bilradio Jensen
- Bilradio VDO
- Bilradio Varta
- Bilradio Krüger&Matz
- Bilradio Zenec
- Bilradio MT Logic
- Bilradio Cobra
- Bilradio Xblitz
- Bilradio Telestar
- Bilradio Mini
- Bilradio Renault
- Bilradio Dual
- Bilradio Focal
- Bilradio Nextbase
- Bilradio Magnat
- Bilradio McIntosh
- Bilradio Hertz
- Bilradio Overmax
- Bilradio Scott
- Bilradio ECG
- Bilradio Renkforce
- Bilradio SPC
- Bilradio Caliber
- Bilradio Lark
- Bilradio Eltax
- Bilradio Orion
- Bilradio Farenheit
- Bilradio Roadstar
- Bilradio Clarion
- Bilradio Majestic
- Bilradio Audiovox
- Bilradio Rockford Fosgate
- Bilradio Boss
- Bilradio Conceptronic
- Bilradio Kunft
- Bilradio Ground Zero
- Bilradio Audison
- Bilradio Fusion
- Bilradio Boston Acoustics
- Bilradio Ultimate
- Bilradio Manta
- Bilradio Toxic
- Bilradio Orava
- Bilradio REVO
- Bilradio Xomax
- Bilradio DLS
- Bilradio Tevion
- Bilradio Stinger
- Bilradio Brigmton
- Bilradio Marquant
- Bilradio Mac Audio
- Bilradio Vieta
- Bilradio Tokai
- Bilradio Naxa
- Bilradio Autovision
- Bilradio Lanzar
- Bilradio Shuttle
- Bilradio Norauto
- Bilradio Elta
- Bilradio Axton
- Bilradio Soundstream
- Bilradio VDO Dayton
- Bilradio Macrom
- Bilradio Watssound
- Bilradio Tamashi
- Bilradio Emphaser
- Bilradio Scion
- Bilradio Sendai
- Bilradio MTX Audio
- Bilradio Phonocar
- Bilradio US Blaster
- Bilradio RTO
- Bilradio Sevic
- Bilradio Cartronix
- Bilradio Mystery
- Bilradio RetroSound
- Bilradio Spectron
- Bilradio Dension
- Bilradio Multilaser
- Bilradio ESX
- Bilradio Raveland
- Bilradio Planet Audio
- Bilradio VW
- Bilradio Rodek
- Bilradio Eclipse
- Bilradio Voxx
- Bilradio SoundMAX
- Bilradio Impulse
- Bilradio Twister
Nyeste Bilradio Manualer
17 November 2024
16 November 2024
13 Oktober 2024
12 Oktober 2024
12 Oktober 2024
12 Oktober 2024
10 Oktober 2024
8 Oktober 2024
7 Oktober 2024
6 Oktober 2024
