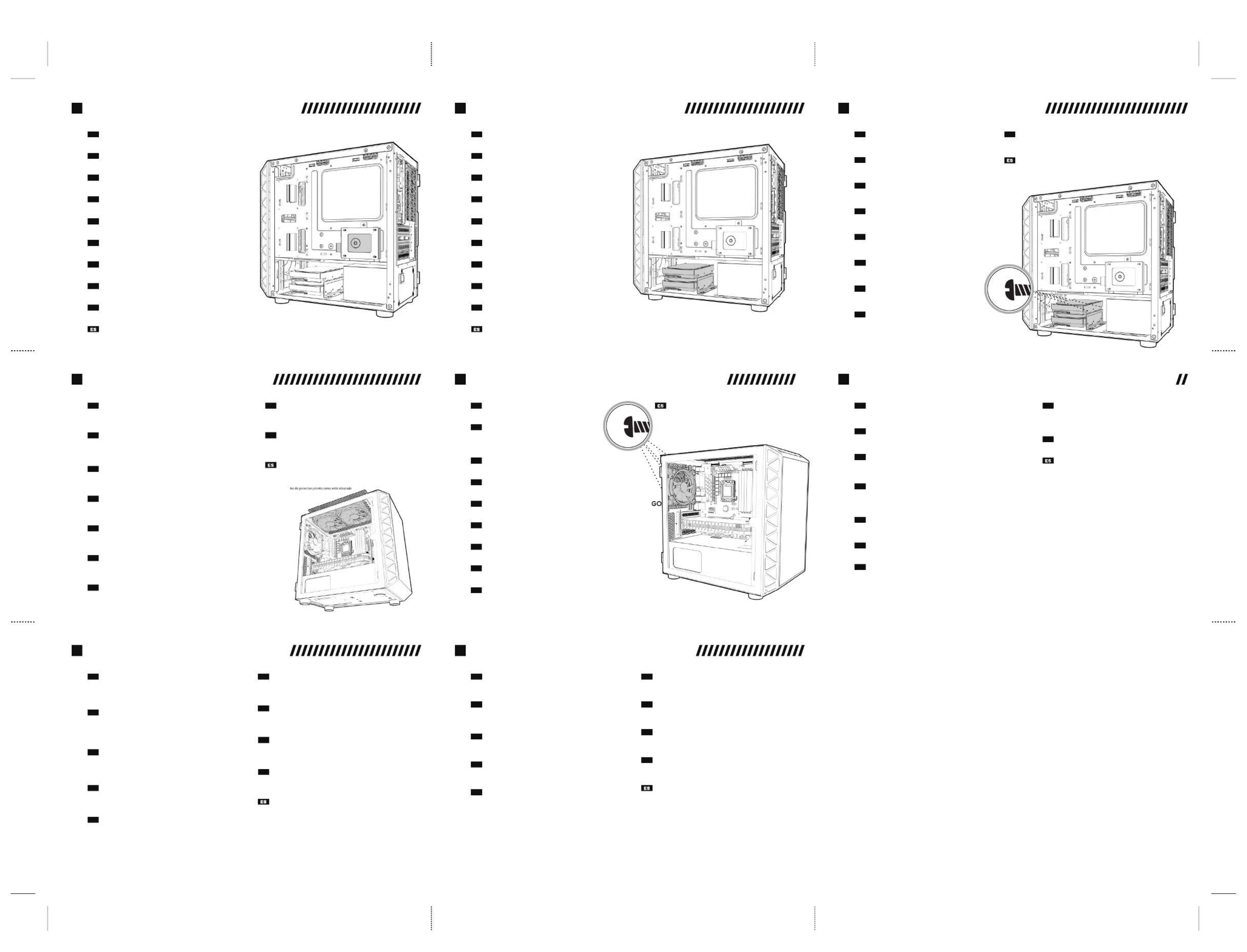

CITADEL

GLASS SE

MIDI TOWER CASE

U S E R M A N U A L

• Take off the front panel by pulling carefully from the bottom of the panel

• Remove the left side panel by pulling on the pull tab & swinging the door outwards, then lift off the hinges at the back

• Remove the right side panel by removing the two rear thrumbscrews and sliding the panel backwards

FRONT/SIDE PANEL REMOVAL

• Vorderseite - Ziehen Sie vorsichtig am unteren Rand der Front bis sich die Clips lösen.- Linkes Seitenteil

• Um die linke Seitentür zu entfernen, öffnen Sie sie und heben sie dann aus den Angeln

• Um das rechte Seitenteil zu entfernen, lösen Sie zunächst die beiden Schrauben und ziehen Sie das Paneel nach hinte

ENTFERNEN DER SEITENTEILE

• Retirer le panneau avant en tirant délicatement par le bas

• Retirez le panneau latéral gauche en tirant sur la tirette et en faisant pivoter la porte vers l'extérieur,

puis retirez les charnières à l'arrière du boîtier

• Retirez le panneau latéral droit en retirant les deux vis de fixation arrière et en faisant glisser le panneau vers l'arrière

RETRAIT DES PANNEAUX AVANT/LATÉRAL

• Retire o painel frontal ao levantar cuidadosamente a parte de baixo do painel

• Remova o painel lateral esquerdo, puxando a aba e girando a porta para fora. De seguida, levante as

dobradiças na parte traseira da caixa

• Remova o painel lateral direito, removendo os dois parafusos traseiros e deslizando o painel para trás

REMOÇÃO DOS PAINÉIS FRONTAL/LATERAL

• Zdejmij panel przedni, ostrożnie pociągając panel od spodu

• Zdejmij lewy panel boczny, pociągając za zaczep i odchylając drzwi na zewnątrz, a

następnie zdejmij z zawiasów z tyłu obudowy

• Zdejmij prawy panel boczny, odkręcając dwie szybkośrubki i przesuwając panel do tyłu

USUWANIE PANELU PRZEDNIEGO/BOCZNEGO:

• Align your motherboard with the chassis to locate where the stand-offs should be installed

Once done, remove the motherboard and fasten stand-offs accordingly

• Insert your motherboard I/O plate into the cutout at the rear of the case

• Place your motherboard into the chassis, making sure the rear ports fit into the I/O plate

• Use the provided motherboard screws to attach your motherboard to the chassis

MOTHERBOARD INSTALLATION

• Richten Sie Ihr Mainboard im Gehäuse aus, um festzustellen, wo die Abstandshalter befestigt werden sollen

Entfernen Sie anschließend das Mainboard und verschrauben Sie die Abstandshalter an den vermerkten Stellen

• Befestigen Sie das I/O-Shield ihres Mainboards im Ausschnitt an der Rückseite des Gehäuses

• Platzieren Sie Ihr Motherboard im Gehäuse und achten Sie darauf, dass die hinteren Anschlüsse in das I/O-Shield passen

• Verwenden Sie die mitgelieferten Schrauben Ihres Mainboards, um es an den Abstandshaltern im Gehäuse zu befestigen

MAINBOARD INSTALLATION

• Aligner la carte-mère avec le chassis pour déterminer où installer les rails. Une fois fait,

retirer la carte-mère et fixer les rails en conséquence

• Insérer la plaque I/O de votre carte-mère dans l'emplacement à l'arrière du boîtier

• Placer la carte-mère dans le chassis, en prenant soin que les ports arrière s'adaptent bien avec la plaque

• Utiliser les vis à carte-mère fournies pour fixer la carte-mère au chassis

INSTALLATION DE LA CARTE MÈRE

• Alinhe a sua motherboard com o chassis, para localizar onde os apoios da motherboard deverão ser instalados

Quando terminar, remova a motherboard e aperte os apoios, de acordo com a verificação anterior

• Insira o espelho da motherboard na ranhura localizada na traseira da caixa

• Posicione a sua motherboard no chassis, certificando-se que as portas traseiras encaixam no espelho da motherboard

• Use os parafusos incluídos para segurar a motherboard ao chassis

INSTALAÇÃO DA MOTHERBOARD

• Wyrównaj płytę główną z obudową, aby zlokalizować miejsca, w których powinny być zainstalowane dystanse

Po zakończeniu wyjmij płytę główną i odpowiednio zamocuj dystanse

• Dopasuj porty I/O płyty głównej do wycięcia z tyłu obudowy

• Umieść płytę główną w obudowie, upewniając się, że tylne porty pasują do płyty I/O

• Użyj dołączonych śrub do płyty głównej, aby przymocować płytę główną do obudowy

INSTALACJA PŁYTY GŁÓWNEJ

• Ta av frontpanelen genom att dra försiktigt i botten av panelen

• Ta bort den vänstra sidopanelen genom att dra i dragfliken och sväng dörren utåt,

lyft sedan av gångjärnen på baksidan av chassit

• Ta bort den högra sidopanelen genom att ta bort de två bakre tumskruvarna och skjut panelen bakåt

AVLÄGSNANDE AV PANELER

• Ta av frontpanelet ved å trekke forsiktig fra bunnen av panelet

• Fjern det venstre sidepanelet ved å trekke i utskjæringen og svinge døren utover,

og løft deretter av hengslene på baksiden av kabinettet

• Fjern høyre sidepanel ved å fjerne de to bakre trommelskruene og skyv panelet bakover

FJERNE PANELER

• Úgy vegye le az előlapot, hogy óvatosan lehúzza a panel aljáról

• Távolítsa el a bal oldali panelt úgy, hogy a fület húzva kifelé fordítja az ajtót,

majd emelje le a burkolat hátulján levő zsanérokat

• Távolítsa el a jobb oldali panelt a két hátsó csavar eltávolításával, majd csúsztassa hátrafelé a panelt

ELSŐ/OLDALSÓ PANEL ELTÁVOLÍTÁSA

• Retire el panel frontal tirando suavemente de la parte inferior del panel

• Retire el panel lateral izquierdo tirando de la pestaña y girando la puerta hacia afuera. Luego,

levante las bisagras en la parte posterior de la caja

• Retire el panel lateral derecho quitando los dos tornillos traseros y deslizando el panel hacia atrás

EXTRACCIÓN DEL PANEL FRONTAL/LATERA

• Alinee su placa base con el chasis para encontrar dónde se instalarán los soportes.

Luego, retire la placa base y apriete los soportes

• Inserte la tarjeta de I/O de su placa base en el recorte en la parte posterior de la caja

• Coloque su placa base en el chasis, asegurándose de que los puertos traseros

quepan en la placa de I/O

• Use los tornillos provistos para conectar su placa base al chasis

INSTALACIÓN DE LA PLACA BASE

• Retire las cubiertas traseras de las ranuras PCI-E según sea necesario (dependiendo del tamaño de la ranura de su tarjet

• Coloque con cuidado y deslice la tarjeta PCI-E en su lugar. Luego asegúrelo con los tornillos provistos

• Si coloca la tarjeta verticalmente, conecte el soporte vertical de la tarjeta gráfica

a la cubierta de la fuente de alimentación, conecte el cable Riser PCI-E (se vende por separado),

retire las cubiertas traseras de la ranura PCI-E y coloque la tarjeta en su lugar, montar el Riser PCI-E de forma segura

• No olvide conectar el otro extremo del Riser PCI-E a la ranura PCI-E 16x de su placa base

INSTALACIÓN DE LA TARJETA GRÁFICA

• Coloque la fuente de alimentación en la parte inferior trasera de la caja, dentro de su cubierta

• Alinear y asegurar con los tornillos

INSTALACIÓN DE LA FUENTE

DE ALIMENTACIÓN

• Irrota etupaneeli vetämällä paneelin alaosasta

• Vasen sivu: tartu vetomekanismiin ja avaa kylki ulospäin, tämän jälkeen nosta kylki saranoiltaan kotelon takaa

• Oikea kylki: ruuvaa 2 sormiruuvia auki ja liu'uta paneelia taaksepäin

PANEELIEN IRROTUS

• Håll moderkortet över moderkortsplåten i chassit för att lokalisera vart

moderkortsdistanserna skall placeras. Fäst därefter moderkortsdistanserna så att moderkortet

kan fästas i chassit. - Installera I/O-plåten för ditt moderkort baktill i chassit

• Placera moderkortet i chassit och se till att det passas in i I/O-panelen

• Fäst moderkortet med de medföljande skruvarna i chassit

INSTALLATION AV MODERKORT

• Hold hovedkortet over hovedkortplaten i chassiset for å finne hvor hovedkortavstandene

skal plasseres. Fest deretter hovedkortavstandene slik at hovedkortet kan festes til chassiset

• Installer I/O-platen til hovedkortet på baksiden av chassiset

• Sett hovedkortet i chassiset og pass på at det passer inn i I/O-panelet

• Fest hovedkortet med de medfølgende skruene til chassiset

HOVEDKORT INSTALLASJON

• Igazítsa az alaplapot a házba, hogy megállapítsa a pontos elhelyezkedését

Ha elkészült, távolítsa el az alaplapot, és ennek megfelelően rögzítse a távtartókat

• Helyezze be az alaplap I/O lemezét a ház hátulján lévő kivágásba

• Helyezze az alaplapot a házba, ügyelve arra, hogy a hátsó csatlakozók

illeszkedjenek az I/O lemezbe

• Használja a mellékelt alaplapcsavarokat az alaplap rögzítéséhez

ALAPLAP BEHELYEZÉSE

• Kiinnitä emolevyn kannakeruuvit koteloon oikeille paikoilleen emolevyn mukaisesti

Aseta emolevyn IO-suoja ja sen jälkeen emolevy paikalleen ja ruuvaa kiinni

mukana tulevilla ruuveilla

EMOLEVYN ASENNUS

• Remove the rear PCI-E slot covers as necessary (depending on the slot size of your card)

• Carefully position and slide your PCI-E card into place, then secure with the add-on card screws supplied

• If mounting vertically, attach the vertical GPU mount to the PSU shroud, attach the Kolink PCI-E Riser Cable (Sold separately),

remove the rear PCI-E slot covers and put the card into place, mounting to the PCI-E Riser cable mount securely

• Remember to attach the other end of the PCI-E Riser cable to your motherboards PCI-E 16x slot

GRAPHICS CARD/PCI-E CARD INSTALLATION

• Entfernen Sie zunächst so viele PCI-Blenden wie benötigt

• Positionieren Sie die PCI-/Grafikkarte vorsichtig an den Öffnungen und an dem PCI-Slot des Mainboards

und stecken Sie sie fest. Befestigen Sie die Karte am Gehäuse mit den beiliegende Schrauben

• Bei der vertikeln Installation einer Grafikkarte, befestigen Sie zunächst die GPU-Halterung auf der Netzteilabdeckung und

befestigen Sie das optional erhältliche Kolink PCI-E-Riser-Kabel. Anschließend entfernen Sie die PCI-Slotblenden, befestigen

Sie die Grafikkarte und dann das Riser-Kabel an der Grafikkarte

• Schließen Sie zuletzt das andere Ende des PIC-E-Riser-Kabels am 16x-PCI-E-Slot Ihres Mainboards

INSTALLATION DER GRAFIKKARTE/PCI-E-KARTE

• Retirez les caches arrière de l'emplacement PCI-E si nécessaire (en fonction de la taille de l'emplacement de votre carte)

• Positionnez et glissez soigneusement votre carte PCI-E en place, puis fixez-la avec les vis de carte d'extension fournies

• En cas de montage vertical, fixez le support GPU vertical au carénage du bloc d'alimentation, fixez le câble de montage

PCI-E Kolink (vendu séparément), retirez les caches des logements PCI-E arrière et mettez la carte en place, en le montant

sur le montage PCI-E fixation du câble en toute sécurité

• N'oubliez pas de connecter l'autre extrémité du câble PCI-E Riser à l'emplacement PCI-E 16x de votre carte mère!

INSTALLATION DE LA CARTE GRAPHIQUE/CARTE PCI-E

• Remova as tampas traseiras dos slots PCI-E, conforme necessário (dependendo do tamanho do slot da sua placa)

• Com cuidado, posicione e deslize a placa PCI-E até ao seu lugar. De seguida, prenda com os parafusos fornecidos

• Se colocar a placa na vertical, conecte o suporte vertical da placa gráfica à cobertura da fonte de alimentação, conecte o

cabo Riser PCI-E (vendido separadamente), remova as tampas traseiras do slot PCI-E e coloca a placa no lugar,

montando no Riser PCI-E com segurança

• Não se esqueça de conectar a outra extremidade do Riser PCI-E ao slot PCI-E 16x da sua motherboard.

INSTALAÇÃO DA PLACA GRÁFICA/PLACA PCI-E

• W razie potrzeby zdejmij tylne osłony gniazd PCI-E (w zależności od rozmiaru karty)

• Ostrożnie umieść i wsuń kartę PCI-E na miejsce, a następnie zabezpiecz za pomocą dostarczonych śrub

• W przypadku montażu pionowego należy przymocować pionowe mocowanie GPU do osłony zasilacza, podłączyć

kabel Riser Kolink PCI-E (sprzedawany osobno), zdjąć tylne osłony gniazd PCI-E i włożyć kartę na miejsce,

mocując bezpiecznie do risera

• Pamiętaj, aby podłączyć drugi koniec risera PCI-E do gniazda PCI-E 16x na płycie głównej!

INSTALACJA KARTY GRAFICZNEJ/KARTY PCI-E

• Ta bort de bakre PCI-E-luckorna efter behov (beroende på kortets storlek)

• Placera försiktigt och skjut ditt PCI-E-kort på plats och fäst det sedan med de medföljande skruvarna

• Om den monteras vertikalt, fäst det vertikala GPU-fästet i PSU-höljet, anslut Kolink PCI-E

Riser-kabeln (säljs separat), ta bort de bakre PCI-E-luckorna och placera kortet på plats och montera

PCI-E Riser kabelmontering säkert

• Kom ihåg att ansluta den andra änden av PCI-E Riser-kabeln till ditt moderkorts PCI-E 16x-kortplats

INSTALLATION AV GRAFIKKORT/PCI-E-KORT

• Fjern de bakerste PCI-E-spordekslene etter behov (avhengig av sporstørrelsen på kortet)

• Plasser forsiktig og skyv PCI-E-kortet på plass, og fest det med tilleggskortskruene som følger med

• Hvis du monterer loddrett, fest det vertikale GPU-festet i PSU-skjulet, fest Kolink PCI-E

heve-kabelen (selges separat), fjern de bakre PCI-E-spordekslene og sett kortet på plass, og fest det

til PCI-E hevekabelfeste

• Husk å koble den andre enden av PCI-E heve-kabelen til hovedkortene dine PCI-E 16x-spor!

INSTALLASJON AV GRAFIKKORT/PCI E-KORT

• Szükség szerint távolítsa el a hátsó PCI-E nyílás fedeleit (a kártya nyílásának méretétől függően)

• Óvatosan helyezze el és csúsztassa a PCI-E kártyát a helyére, majd rögzítse a mellékelt kártya-csavarokkal

• Függőleges felszerelés esetén csatlakoztassa a függőleges GPU tartót a PSU burkolatához,

csatlakoztassa a Kolink PCI-E Riser kábelt (külön megvásárolható), távolítsa el a hátsó PCI-E nyílás fedeleit

és helyezze a helyére a kártyát, a PCI-E Riserhez rögzítve. Rögzítse a kábelt

• Ne feledje, hogy a PCI-E Riser kábel másik végét csatlakoztassa az alaplapok PCI-E 16x nyílásához!

VIDEOKÁRTYA/PCI-E KÁRTYA BESZERELÉSE

• Irroita kotelon takapaneelista asennettavan kortin leveyttä vastaava määrä PCI-E -suojia

• Asenna PCI-E -kortti varovasti paikalleen ja kiinnitä ruuveilla koteloon

• Pystyasennuksessa kiinnitä GPU-pystykannake PSU-tunneliin ja liitä Kolink PCI-E

riserkaapeli (myydään erikseen), aseta kortti kannakkeeseen ja kiinnitä sitten ruuveilla koteloon

• Muista kiinnittää PCI-E riserkaapelin toinen pää emolevyn PCI-E 16x -paikkaan!

NÄYTÖNOHJAIMEN/PCI-E-KORTIN ASENNUS

PANEL REMOVAL

MOTHERBOARD INSTALLATION

GRAPHICS CARD/PCI-E CARD INSTALLATION

• Plasser strømforsyningen/PSU i den nedre delen av chassiset inne i strømforsynings/PSU-huset

• Finn riktig hullmønster og fest strømforsyningen med skruene som følger med

STRØMFORSYNING/PSU-INSTALLASJON

• Helyezze a PSU-t a ház hátuljába, a PSU-burkolatba

• Igazítsa a lyukakhoz és rögzítse csavarokkal

TÁPEGYSÉG BEHELYEZÉSE

• Legen Sie das Netzteil in den unteren hinteren Teil des Gehäuses, unterhalb der Netzteilabdeckung

• Richten Sie die Gewinde des Netzteils an den passenden Bohrungen im Gehäuse aus und sichern Sie

es mit entsprechenden Schrauben, die dem Netzteil beiliegen

INSTALLATION DES NETZTEILS

• Placer le bloc d’alimentation à la base arrière du boîtier, dans l’emplacement prévu à cet effet

• Aligner avec les trous et sécuriser avec les vis

INSTALLATION DU BLOC D’ALIMENTATION

• Posicione a Fonte de Alimentação na base da caixa, dentro da cobertura da mesma.

• Alinhe-a com as furações no chassis e segure-a com parafusos

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

• Umieść zasilacz z tyłu na dole obudowy

• Dopasuj otwory i zabezpiecz śrubami

INSTALACJA ZASILACZA

• Placera nätdelen/PSU i nederdelen av chassi innanför nätdel/PSU-höljet

• Hitta rätt hålbild och fäst nätdelen med de medföljande skruvarna

INSTALLATION AV NÄTDEL/PSU

• Aseta virtalähde kotelon takaosan pohjalle, suojatunnelin sisäpuolelle

• Kohdenna virtalähde paikalleen ja kiinnitä koteloon ruuveilla

VIRTALÄHTEEN ASENNUS

POWER SUPPLY INSTALLATION

• Place PSU in the bottom rear of the case, within the PSU shroud

• Align the holes and secure with screws

POWER SUPPLY INSTALLATION

ACCESSORY PACK CONTENTS

x18

Motherboard/SSD Screws

Motherboard Stand-off

3.5” Drive Screw

PSU Screw

Cable Tie

Produkt Specifikationer

Mærke:	Kolink
Kategori:	Computertaske
Model:	Citadel Glass SE
Type:	PC
Bredde:	230 mm
Dybde:	403 mm
Højde:	395 mm
Vægt:	5300 g
Velegnet til:	Spil
Produktfarve:	Sort
Pakkedybde:	430 mm
Pakkebredde:	285 mm
Pakkehøjde:	465 mm
Formfaktor:	Micro Tower
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	2
Materiale:	Mesh, Plastic, Steel, Tempered glass
Knap til nulstilling:	Ja
Lydindgang:	Ja
Belysning:	Ja
Belysningsfarve:	Flere
Lydudgang:	Ja
Antal 3.5" bays:	2
Understøttet motherboard, formfaktorer:	Micro ATX, Mini-ITX
Antal 2.5" bays:	2
Siderude:	Ja
Antal udvidelsesporte:	6
Maksimal højde på CPU-køler:	190 mm
Maksimal længde på grafikkort:	345 mm
Maksimal PSU længde:	200 mm
Understøttede HDD-størrelser:	2.5, 3.5 "
Frontventiler installeret:	2x 120 mm
Antal understøttede frontventilatorer (maks.):	2
Understøttede diametre for frontventilatorer:	120,140,180,200 mm
Bagerste ventilatorer installeret:	1x 120 mm
Antal understøttede bagerste ventilatorer (maks.):	1
Understøttede diametre for bagerste ventilatorer:	120,140 mm
Antal understøttede øverste ventilatorer (maks.):	2
Understøttede diametre for øverste ventilatorer:	120,140 mm
Hærdet (ede) glaspanel (er):	Ja
Understøttede strømforsyning formfaktorer:	ATX
Antal USB 3.2 Gen 2 (3.1 Gen 2) type-C-porte:	1
Anti-støvfilter:	Ja
RGB-kontrolknap:	Ja
Understøttede størrelser på frontradiator:	240,280 mm
De mest almindelige radiatorstørrelser understøttes:	240 mm
