OBSERVATORY

MIDI TOWER CASE

U S E R M A N U A L

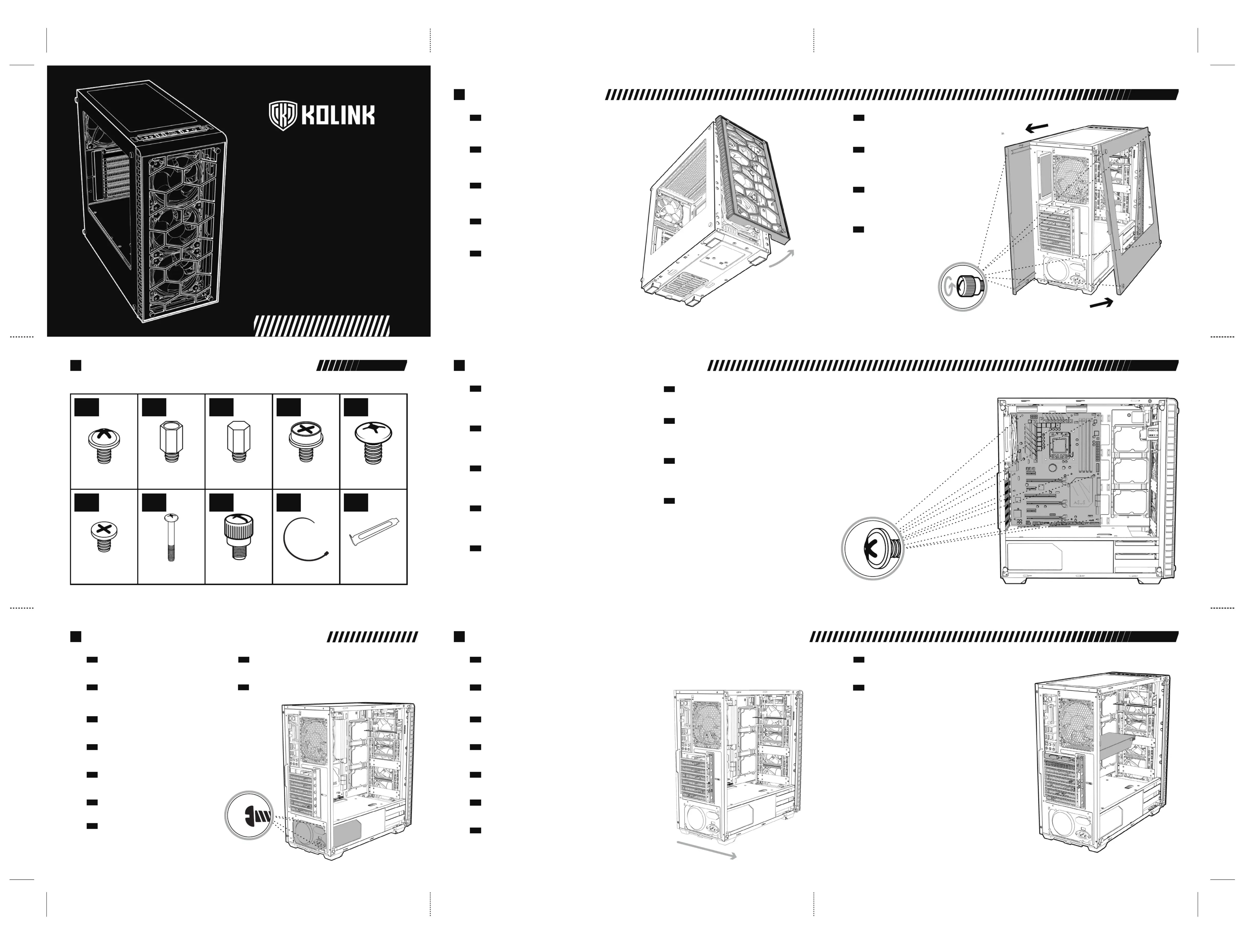

• Left Panel - Remove the 4 thumbscrews and carefully lift off.

• Right Panel - Unscrew the 2 thumbscrews and slide off.

• Front Panel - Find the bottom cut out, stabilise the chassis with one hand, and pull from the cutout

with a little force until the clips release (be wary of connected wires from the I/O panel).

PANEL REMOVAL

• Linkes Seitenteil - Lösen Sie die vier Rändelschrauben und heben Sie das Seitenteil vorsichtig ab.

• Rechtes Seitenteil - Lösen Sie die beiden Rändelschrauben, ziehen Sie das Seitenteil etwas nach

hinten und heben Sie es vorsichtig ab.

• Vorderseite - Suchen Sie den Ausschnitt am unteren Teil der Front, halten Sie gleichzeitig das Chassis

mit einer Hand fest und ziehen Sie mit etwas Kraft am Ausschnitt, bis sich die Clips lösen (achten Sie

auf die angeschlossenen Kabel des I/O-Panels).

ENTFERNEN DER SEITENTEILE

• Panneau gauche – dévisser les 4 vis et retirer avec précaution.

• Panneau droit – dévisser les 2 vis et faire glisser.

• Panneau avant – localiser le renfoncement vers le bas du panneau, stabiliser le châssis avec une main

et tirer à partir du renfoncement jusqu’à ce que le clip lâche (faire attention aux câbles du panneau I/O).

RETRAIT DE PANNEAU

• Painel Esquerdo - Remova os 4 parafusos e cuidadosamente deslize o painel.

• Painel Direito - Remova os 2 parafusos e cuidadosamente deslize o painel.

• Painel Frontal - Encontre a saliência em baixo, segure a caixa com uma mão e puxe a partir da saliência,

com pouca força, até os clipes saírem (tenha atenção aos fios conectados do painel de I/O).

REMOÇÃO DOS PAINÉIS

• Lewy panel - Odkręć 4 szybkośrubki i ostrożnie podnieś panel.

• Prawy panel - Odkręć 2 szybkośrubki i wysuń panel.

• Panel przedni - znajdź dolne wycięcie, ustabilizuj obudowę jedna ręką i wyciągnij za wycięcie z niewielką siłą,

aż zwolnią zatrzaski (uważaj na podłączone przewody z panelu I/O).

OTWIERANIE PANELI

• Align your motherboard with the chassis to locate where the stand-offs should be installed.

Once done, remove the motherboard and fasten stand-offs accordingly.

• Insert your motherboard I/O plate into the cutout at the rear of the case.

• Place your motherboard into the chassis, making sure the rear ports fit into the I/O plate.

• Use the provided motherboard screws to attach your motherboard to the chassis.

MOTHERBOARD INSTALLATION

• Richten Sie Ihr Mainboard im Gehäuse aus, um festzustellen, wo die Abstandshalter befestigt werden sollen.

Entfernen Sie anschließend das Mainboard und verschrauben Sie die Abstandshalter an den vermerkten Stellen.

• Befestigen Sie das I/O-Shield ihres Mainboards im Ausschnitt an der Rückseite des Gehäuses.

• Platzieren Sie Ihr Motherboard im Gehäuse und achten Sie darauf, dass die hinteren Anschlüsse in das I/O-Shield passen.

• Verwenden Sie die mitgelieferten Schrauben Ihres Mainboards, um es an den Abstandshaltern im Gehäuse zu befestigen.

MAINBOARD INSTALLATION

• Aligner la carte-mère avec le chassis pour déterminer où installer les rails. Une fois fait,

retirer la carte-mère et fixer les rails en conséquence.

• Insérer la plaque I/O de votre carte-mère dans l'emplacement à l'arrière du boîtier.

• Placer la carte-mère dans le chassis, en prenant soin que les ports arrière s'adaptent bien avec la plaque.

• Utiliser les vis à carte-mère fournies pour fixer la carte-mère au chassis.

INSTALLATION DE LA CARTE MÈRE

• Alinhe a sua motherboard com o chassis, para localizar onde os apoios da motherboard deverão ser instalados.

Quando terminar, remova a motherboard e aperte os apoios, de acordo com a verificação anterior.

• Insira o espelho da motherboard na ranhura localizada na traseira da caixa.

• Posicione a sua motherboard no chassis, certificando-se que as portas traseiras encaixam no espelho da motherboard.

• Use os parafusos incluídos para segurar a motherboard ao chassis.

INSTALAÇÃO DA MOTHERBOARD

• Wyrównaj płytę główną z obudową, aby zlokalizować miejsca, w których powinny być zainstalowane dystanse.

Po zakończeniu wyjmij płytę główną i odpowiednio zamocuj dystanse.

• Dopasuj porty I/O płyty głównej do wycięcia z tyłu obudowy.

• Umieść płytę główną w obudowie, upewniając się, że tylne porty pasują do płyty I/O.

• Użyj dołączonych śrub do płyty głównej, aby przymocować płytę główną do obudowy.

INSTALACJA PŁYTY GŁÓWNEJ

• Vänster panel - Lossa och skruva av de fyra tumskruvarna och lyft av panelen försiktigt.

• Höger panel - Lossa och skruva av de två tumskruvarna och skjut av panelen.

• Främre panel - Under panelen finns en greppyta, stabilisera chassit med en hand och dra sedan

panelen framåt tills den släpper från chassit (Var försiktig då kablar till I/O-panelen är dragna bakom

frontpanelen).

AVLÄGSNANDE AV PANELER

• Venstre panel - Skru de fire tommelskruene ut og løft forsiktig panelet av.

• Høyre panel - Skru de to tommelskruene ut og skyv panelet av.

• Frontpanel – På panelets underside er det en gripeflate, stabiliser chassiset med en hånd og trekk

deretter panelet framover til det løser ut fra chassiset (vær forsiktig når kabler til I / O-panelet

trekkes bak frontpanelet).

FJERNING AV PANELER

• Bal oldali panel - Csavarja ki a 4 csavart, és óvatosan emelje fel az olallapot.

• Jobb oldali panel - Csavarja ki a két csavart és csúsztassa le az oldallapot.

• Elülsõ panel - Keresse meg az alsó metszetet, egyik kézzel tartson rá a házra és óvatosan

húzza ki a kivágásnál az elõlapot (legyen óvatos az I/O vezetékekkel).

PANEL ELTÁVOLÍTÁSA

• Vasen paneeli - Irroita neljä sormiruuvia ja nosta varovasti.

• Oikea paneeli - Irroita kaksi sormiruuvia ja liu'uta irti.

• Etupaneeli - Ota kiinni etualareunasta ja toisella kädellä tue koteloa. Vedä etupaneelia napakasti ulospä

kunnes kiinnikekynnet vapautuvat (varo etupaneelin johtoja).

PANEELIEN IRROTUS

• Håll moderkortet över moderkortsplåten i chassit för att lokalisera vart

moderkortsdistanserna skall placeras. Fäst därefter moderkortsdistanserna så att moderkortet

kan fästas i chassit. - Installera I/O-plåten för ditt moderkort baktill i chassit.

• Placera moderkortet i chassit och se till att det passas in i I/O-panelen.

• Fäst moderkortet med de medföljande skruvarna i chassit.

INSTALLATION AV MODERKORT

• Hold hovedkortet over hovedkortplaten i chassiset for å finne hvor hovedkortavstandene

skal plasseres. Fest deretter hovedkortavstandene slik at hovedkortet kan festes til chassiset.

• Installer I/O-platen til hovedkortet på baksiden av chassiset.

• Sett hovedkortet i chassiset og pass på at det passer inn i I/O-panelet.

• Fest hovedkortet med de medfølgende skruene til chassiset.

HOVEDKORT INSTALLASJON

• Igazítsa az alaplapot a házba, hogy megállapítsa a pontos elhelyezkedését.

Ha elkészült, távolítsa el az alaplapot, és ennek megfelelően rögzítse a távtartókat

• Helyezze be az alaplap I / O lemezét a ház hátulján lévő kivágásba.

• Helyezze az alaplapot a házba, ügyelve arra, hogy a hátsó csatlakozók

illeszkedjenek az I / O lemezbe.

• Használja a mellékelt alaplapcsavarokat az alaplap rögzítéséhez.

ALAPLAP BEHELYEZÉSE

• Kiinnitä emolevyn kannakeruuvit koteloon oikeille paikoilleen emolevyn mukaisesti.

Aseta emolevyn IO-suoja ja sen jälkeen emolevy paikalleen ja ruuvaa kiinni

mukana tulevilla ruuveilla.

EMOLEVYN ASENNUS

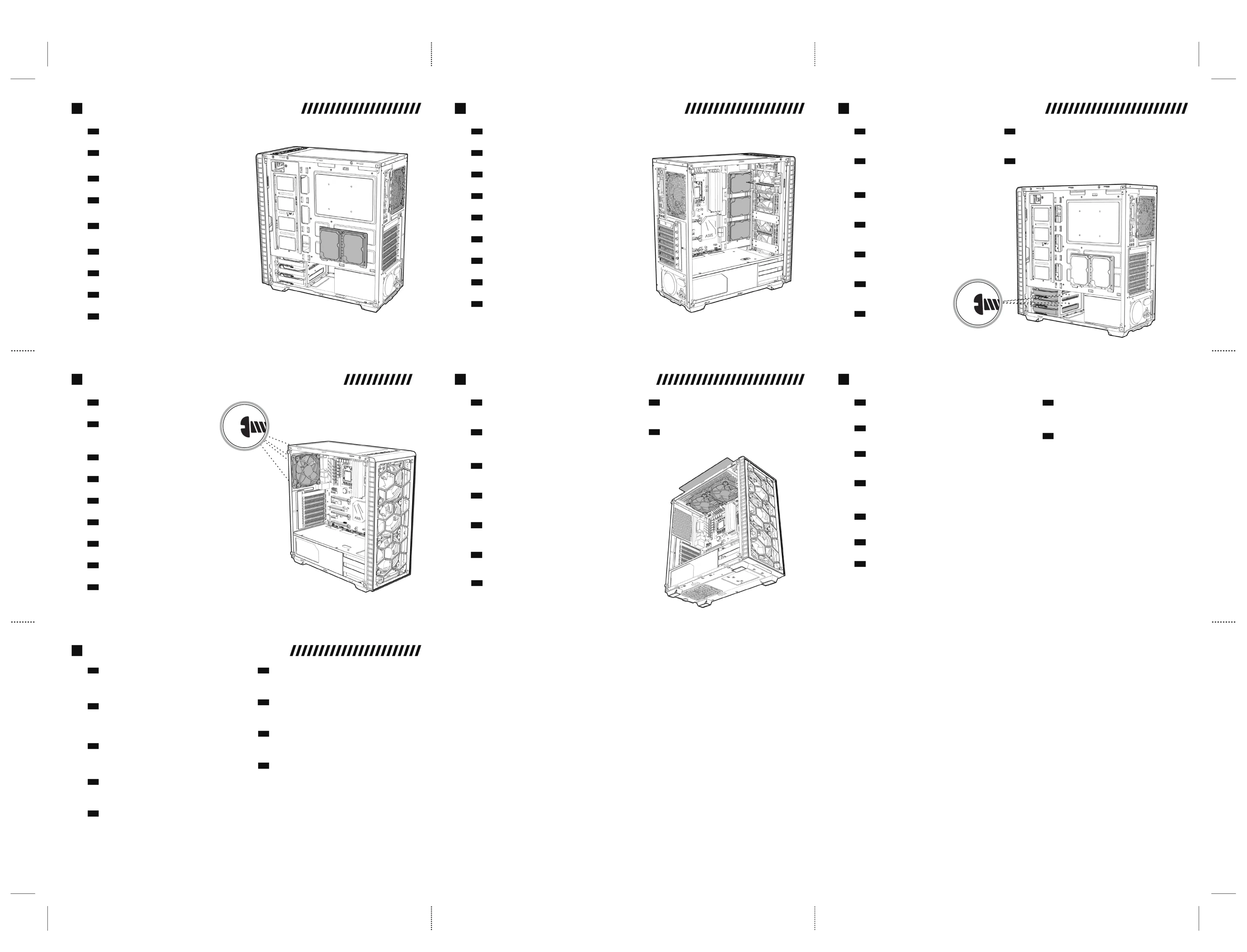

• Remove the rear PCI-E slot covers as necessary (depending on the slot size of your card).

• Carefully position and slide your PCI-E card into place, then secure with the add-on card screws supplied.

GRAPHICS CARD/PCI-E CARD INSTALLATION

• Entfernen Sie bei Bedarf die rückseitigen PCI-Blenden (abhängig von der Steckplatzgröße Ihrer Karte).

• Positionieren und schieben Sie Ihre PCI-E-Karte vorsichtig in den entsprechen Slot im Mainboard und an die PCI-Slots

am Gehäuse. Sichern Sie die Karte am Gehäuse mit den zuvor entfernten Schrauben.

INSTALLATION DER GRAFIKKARTE/PCI-E-KARTE

• Retirer les protections arrières du slot PCI-E si nécessaire (dépendant de la taille du slot de votre carte).

• Positionner avec précaution et insérer la carte PCI-E à sa place, puis sécuriser avec les vis incluses.

INSTALLATION DE LA CARTE GRAPHIQUE/CARTE PCI-E

• Remova as tampas das portas PCI-E necessárias (dependendo do tamanho da sua placa).

• Posicione cuidadosamente, encaixe a placa PCI-E na porta apropriada e aperte-a com os parafusos incluídos.

INSTALAÇÃO DA PLACA GRÁFICA/PLACA PCI-E

• Zdejmij zaślepki PCI-E (w zależności od rozmiaru gniazda karty).

• Ostrożnie umieść i wsuń kartę PCI-E na miejsce, a następnie zabezpiecz załączonymi wkrętami do kart rozszerzeń.

INSTALACJA KARTY GRAFICZNEJ/KARTY PCI-E

• Avlägsna täckplåten för den plats där respektive kort skall monteras.

• Skjut sedan försiktigt in och placera PCI-E-kortet och färst det med en av de medföljande passande skruvarna.

INSTALLATION AV GRAFIKKORT/PCI-E-KORT

• Fjern dekselet der kort skal monteres.

• Trykk deretter forsiktig inn og plasser PCI-E-kortet og fest det med en av de medfølgende skruene.

INSTALLASJON AV GRAFIKKORT/PCI E-KORT

• Szükség esetén távolítsa el a hátsó PCI-E foglalat fedelét (a videokártya méretétõl függõen).

• Óvatosan helyezze be és csúsztassa a PCI-E kártyát a helyére, majd rögzítse a mellékelt csavarokkal.

VIDEOKÁRTYA/PCI-E KÁRTYA BESZERELÉSE

• Irroita tarpeelliset PCI-E suojalevyt (asennettavan kortin mukaisesti).

• Asenna PCI-E kortti varovasti paikalleen ja kiinnitä ruuvilla koteloon.

NÄYTÖNOHJAIMEN/PCI-E-KORTIN ASENNUS

PANEL REMOVAL

MOTHERBOARD INSTALLATION

GRAPHICS CARD/PCI-E CARD INSTALLATION

ACCESSORY PACK CONTENTS

POWER SUPPLY INSTALLATION

• Plasser strømforsyningen/PSU i chassiset.

• Finn riktig hullmønster og fest strømforsyningen til de medfølgende skruene.

STRØMFORSYNING/PSU-INSTALLASJON

• Helyezze a PSU-t a ház alsó hátsó részébe, a PSU burkolaton belülre.

• Igazítsa a lyukakhoz és rögzítse csavarokkal.

TÁPEGYSÉG BEHELYEZÉSE

• Legen Sie das Netzteil in den unteren hinteren Teil des Gehäuses, unterhalb der Netzteilabdeckung.

• Richten Sie die Gewinde des Netzteils an den passenden Bohrungen im Gehäuse aus und

sichern Sie es mit entsprechenden Schrauben, die dem Netzteil beiliegen.

INSTALLATION DES NETZTEILS

• Placer le PSU dans la partie inférieure arrière du boîtier, au niveau de l'espace dédié.

• Aligner les trous et sécuriser avec les vis.

INSTALLATION DU BLOC D’ALIMENTATION

• Posicione a fonte de alimentação na parte de baixo da caixa, dentro da cobertura para a fonte de alimentação.

• Alinhe com as furações e segure-a com parafusos.

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

• Umieść zasilacz w dolnej tylnej części obudowy, w osłonie zasilacza.

• Wyrównaj otwory i zabezpiecz śrubami.

INSTALACJA ZASILACZA

• Placera nätdelen/PSU i chassi.

• Hitta rätt hålbild och fäst nätdelen med de medföljande skruvarna.

INSTALLATION AV NÄTDEL/PSU

• Kohdenna virtalähde paikalleen ja kiinnitä koteloon ruuveilla.

VIRTALÄHTEEN ASENNUS

• Place PSU in the bottom rear of the case, within the PSU shroud.

• Align the holes and secure with screws.

POWER SUPPLY INSTALLATION

x12 x6 x1

x4 x2 x4 x3 x1

x4 x3

Motherboard/SSD Screws Motherboard Stand-off Side Stand-off

3.5” Drive Screw Fan Screw Thumb Screw Cable Tie PCI Slot

PSU Screw Add-on Card Screw
