ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
DN-1
Bestell-Nr. • Order No. 12.0120
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
© by MONACOR INTERNATIONAL. All rights reserved. A-1719.99.02.04.2019

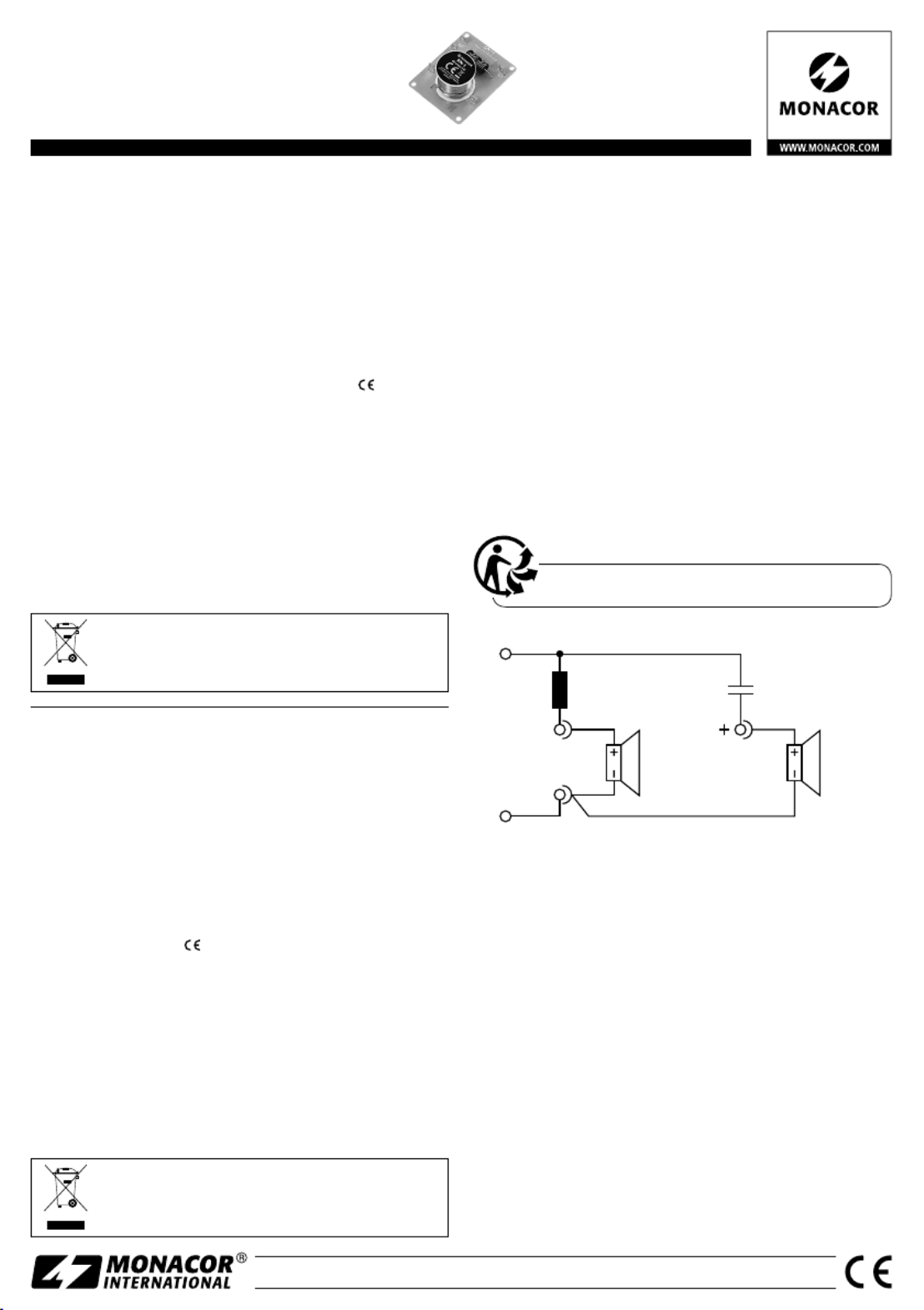

High
8 Ω
Bass/Mid
8 Ω
BM
6m8
H
8µ
100 V
I N P U T
IN
C
C
3 Connection
1) Connect the bass / midrange speaker (8 Ω impedance) to the
pins “BM” and “C”.
2) Connect the tweeter (8 Ω impedance) to the pins “H” and
“C”. The correct connection of the positive and negative con-
tacts depends on the speakers used and their arrangement
within the speaker system. To find the ideal connection for
your speaker configuration, test the options with a sound
check.
3) The pins “IN” and “C” are used as a signal input.
4 Specifications
Input power: . . . . . . . . . . . . . . . . 60 W max.
Output impedance: . . . . . . . . . . 8 Ω
Crossover frequency: . . . . . . . . . 2500 Hz
Slope: . . . . . . . . . . . . . . . . . . . . . 6 dB / octave
Dimensions: . . . . . . . . . . . . . . . . 68 × 30 × 54 mm
Weight: . . . . . . . . . . . . . . . . . . . . 80 g
Subject to technical modification.
2-Way Crossover Network for Speaker Systems
These instructions are intended for non- professionals with
basic knowledge in DIY speaker building. Please read the
instructions carefully prior to operation and keep them for
later reference.
1 Applications
This crossover network is specially designed for setting up a
2-way speaker system with a power capability of up to 60 W.
2 Important Notes
The crossover network corresponds to all relevant directives of
the EU and is therefore marked with .
• The crossover network is suitable for indoor use only. Protect
it against dripping water and splash water, high air humidity
and heat (admissible ambient temperature range: 0 – 40 °C).
• For cleaning only use a dry, soft brush; never use water or
chemicals.
• No guarantee claims for the crossover network and no liabil-
ity for any resulting personal damage or material damage will
be accepted if the crossover network is used for other pur-
poses than originally intended, if it is not correctly connected,
if it is overloaded, or if it is not repaired in an expert way.
If the crossover network is to be put out of oper-
ation definitively, take it to a local recycling plant
for a disposal which is not harmful to the environ-
ment.
3 Anschluss
1) Den Bass- / Mitteltonlautsprecher (Impedanz 8 Ω) an die Stifte
„BM“ und „C“ anschließen.
2) Den Hochtöner (Impedanz 8 Ω) an die Stifte „H“ und „C“
anschließen. Der richtige Anschluss der Plus- und Minuskon-
takte hängt von den eingesetzten Lautsprechern sowie von
ihrer Anordnung in der Box ab und muss durch Probieren
ermittelt werden.
3) Die Stifte „IN“ und „C“ dienen als Signaleingang.
4 Technische Daten
Eingangsbelastbarkeit:. . . . . . . . max. 60 W
Ausgangsimpedanz: . . . . . . . . . . 8 Ω
Trennfrequenz: . . . . . . . . . . . . . . 2500 Hz
Flankensteilheit: . . . . . . . . . . . . . 6 dB /Oktave
Abmessungen: . . . . . . . . . . . . . . 68 × 30 × 54 mm
Gewicht: . . . . . . . . . . . . . . . . . . . 80 g
Änderungen vorbehalten.
2-Wege-Frequenzweiche für Lautsprecherboxen
Diese Anleitung richtet sich an Selbstbau-Amateure von
Lautsprecherboxen mit entsprechenden Grundkenntnis-
sen. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich
durch und heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Frequenzweiche ist speziell für den Aufbau einer
2-Wege-Lautsprecherbox mit einer Belastbarkeit von bis zu
60 W konzipiert.
2 Wichtige Hinweise für den Gebrauch
Die Frequenzweiche entspricht allen relevanten Richtlinien der
EU und trägt deshalb das -Zeichen.
• Die Frequenzweiche ist nur zur Verwendung im Innenbereich
geeignet. Schützen Sie sie vor Tropf- und Spritzwasser, hoher
Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbe-
reich 0 – 40 °C).
• Verwenden Sie zum Reinigen nur einen trockenen, weichen
Pinsel, auf keinen Fall Wasser oder Chemikalien.
• Wird die Frequenzweiche zweckentfremdet, falsch angeschlos-
sen, überlastet oder nicht fachgerecht repariert, kann keine
Haftung für daraus resultierende Sach- oder Personenschäden
und keine Garantie für die Weiche übernommen werden.
Soll die Frequenzweiche endgültig aus dem Betrieb
genommen werden, übergeben Sie sie zur umwelt-
gerechten Entsorgung einem örtlichen Recycling-
betrieb.
DeutschEnglish
