EDL-530EN/SW Bestellnummer 1000261
EDL-530EN/ WS Bestellnummer 1000262
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-2111.99.02.05.2022
N
e
v
e
r
s
e
t
t
h
e
s
w
i
t
c
h
t
o
“
—
”
p
o
s
i
t
i
o
n
f
o
r
1
0
0
V
1
0
0
V
3
.
8
W
7
.
5
W
1
5
W
3
0
W
8
Ω
MONACOR INTERNATIO NAL
• ZUM FALSCH 36
• 28307 BREMEN
• GERMANY
EDL-530EN/…
PA PENDANT SPEAKER
7
0
V
1
.
9
W
3
.
8
W
7
.
5
W
1
5
W
3
0
W
EN 54-24 Ce r t . No. I/ISET C. 000520190419
1 2 3 4
dcba
N
e
v
e
r
s
e
t
t
h
e
s
w
i
t
c
h
t
o
“
—
”
p
o
s
i
t
i
o
n
f
o
r
1
0
0
V
1
0
0
V
3
.
8
W
7
.
5
W
1
5
W
3
0
W
8
Ω
7
0
V
1
.
9
W
3
.
8
W
7
.
5
W
1
5
W
3
0
W
2
1
ELA-Pendellautsprecher
Diese Anleitung richtet sich an Installateure
mit Fachkenntnissen in der 100-V-Beschal-
lungstechnik. Bitte lesen Sie die Anleitung
vor der Installation gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieser Lautsprecher mit Zertifizierung nach
EN 54-24 ist für den Einsatz in Sprachalarmie-
rungsanlagen zugelassen. Er ist mit einem Über-
trager für den Betrieb in 70-V- und 100-V-An-
lagen ausgestattet, kann aber auch direkt an
einen niederohmigen Verstärkerausgang an-
geschlossen werden. Die Anpassung der An-
schlussleistung erfolgt über einen Drehschalter.
Durch das verwendete 2-Wege-Koaxialsystem
wird eine sehr gute Klangqualität für Sprache
und Musik erreicht.
2 Wichtige Hinweise
Das Produkt entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
•
Das Produkt ist nur zur Verwendung im In-
nenbereich geeignet. Schützen Sie es vor
Tropf- und Spritzwasser sowie vor hoher Luft-
feuchtigkeit. Der zulässige Einsatztemperatur-
bereich beträgt 0 – 40 °C.
•
Säubern Sie das Produkt nur mit einem trocke-
nen, weichen Tuch, niemals mit Wasser oder
Chemikalien.
•
Wird das Produkt falsch verwendet, nicht
fachgerecht montiert oder nicht fachgerecht
repariert, kann keine Haftung für daraus re-
sultierende Sach- oder Personenschäden und
keine Garantie für das Produkt übernommen
werden.
Soll das Produkt endgültig aus dem Be-
trieb genommen werden, entsorgen Sie
es gemäß den örtlichen Vorschriften.
3 Installation
WARNUNG Im Betrieb liegt berührungsge-
fährliche Spannung bis 100 V
an der Anschlussleitung an. Die
Installation darf nur durch Fach-
personal erfolgen.
Achten Sie auf die Belastung des ELA-Ver-
stärkers durch die Lautsprecher. Eine Überlas-
tung kann den Verstärker beschädigen! Die
Summe der Leistungen aller angeschlossenen
Lautsprecher darf die Verstärkerleistung nicht
überschreiten.
Dem Lautsprecher liegen folgende Einzelteile bei:
1 × Gehäusedeckel
1 × 5-m-Stahlseil mit Karabinerhaken
1 × selbstblockierender Drahtseilhalter
1 × Schrauböse für die Aufhängung
1) Vor der Installation des Lautsprechers den
ELA-Verstärker ausschalten, damit die Laut-
sprecherleitung spannungsfrei ist!
2) Die gewünschte Nennbelastung (Lautstärke)
mit dem Drehschalter (1) einstellen oder beim
Betrieb an einem niederohmigen Verstärker-
ausgang den Schalter in die Position „8 Ω“ (d)
drehen. Für den Betrieb in einer 100-V-Anlage
die äußere Skala (a) beachten und in einer
70-V-Anlage die innere Skala (b).
Achtung!
1. In der Position „8 Ω“ (d) den Lautspre-
cher auf keinen Fall in einer 70-V- oder
100-V-Anlage betreiben. Der Lautspre-
cher und eventuell auch der Verstärker
werden beschädigt.
2. In einer 100-V-Anlage darf der Schalter
nicht auf die Position „–“ (c) gestellt wer-
den. Der Lautsprecher kann beschädigt
werden. Diese Position ist nur für eine
Nennbelastbarkeit von 30 W in einer 70-V-
Anlage vorgesehen.
3) -Die Lautsprecherleitung durch den beiliegen
den Gehäusedeckel führen (ovales Loch) und
an den grünen Klemmenblock (2) anschlie-
ßen. Zum Anschließen den Klemmenblock
aus seiner Steckverbindung herausziehen und
anschließend wieder zurückstecken. Beim An-
schluss von mehreren Lautsprechern darauf
achten, dass alle Lautsprecher gleich gepolt
werden.
4) Den Gehäusedeckel auf den Lautsprecher
aufsetzen und mit der beiliegenden Schraub-
öse für das Halteseil festschrauben.
5) Das Halteseil mit dem Karabinerhaken in die
Schrauböse einhaken.
6) -Den Lautsprecher mit dem Halteseil fachge
recht und sicher an geeigneter Stelle aufhän-
gen.
4 Technische Daten
Zertifizierung: � � � � � � � � � � � nach EN 54-24
Nummer: � � � � � � � � � � � � � I/ISETC� 000520190419
Nennbelastbarkeit
100-V-Betrieb: � � � � � � � � � 30 / 15 / 7,5 / 3,8 W
70-V-Betrieb: � � � � � � � � � � 30 / 15 / 7,5 / 3,8 / 1,9 W
8-
Ω
-Betrieb: � � � � � � � � � � � 30 W
Frequenzbereich: � � � � � � � � � 65 – 20 000 Hz
Kennschalldruck: � � � � � � � � � 90 dB (1 W/1 m)
Lautsprecher
Tieftöner: � � � � � � � � � � � � � 13,33 cm (5,25”)
Hochtöner: � � � � � � � � � � � � 25 mm (1”)
Gehäusematerial: � � � � � � � � � ABS
Einsatztemperatur: � � � � � � � � 0 – 40 °C
Abmessungen: � � � � � � � � � � � ⌀ 195 mm × 250 mm
Gewicht: � � � � � � � � � � � � � � � 2,26 kg
Änderungen vorbehalten.
Deutsch

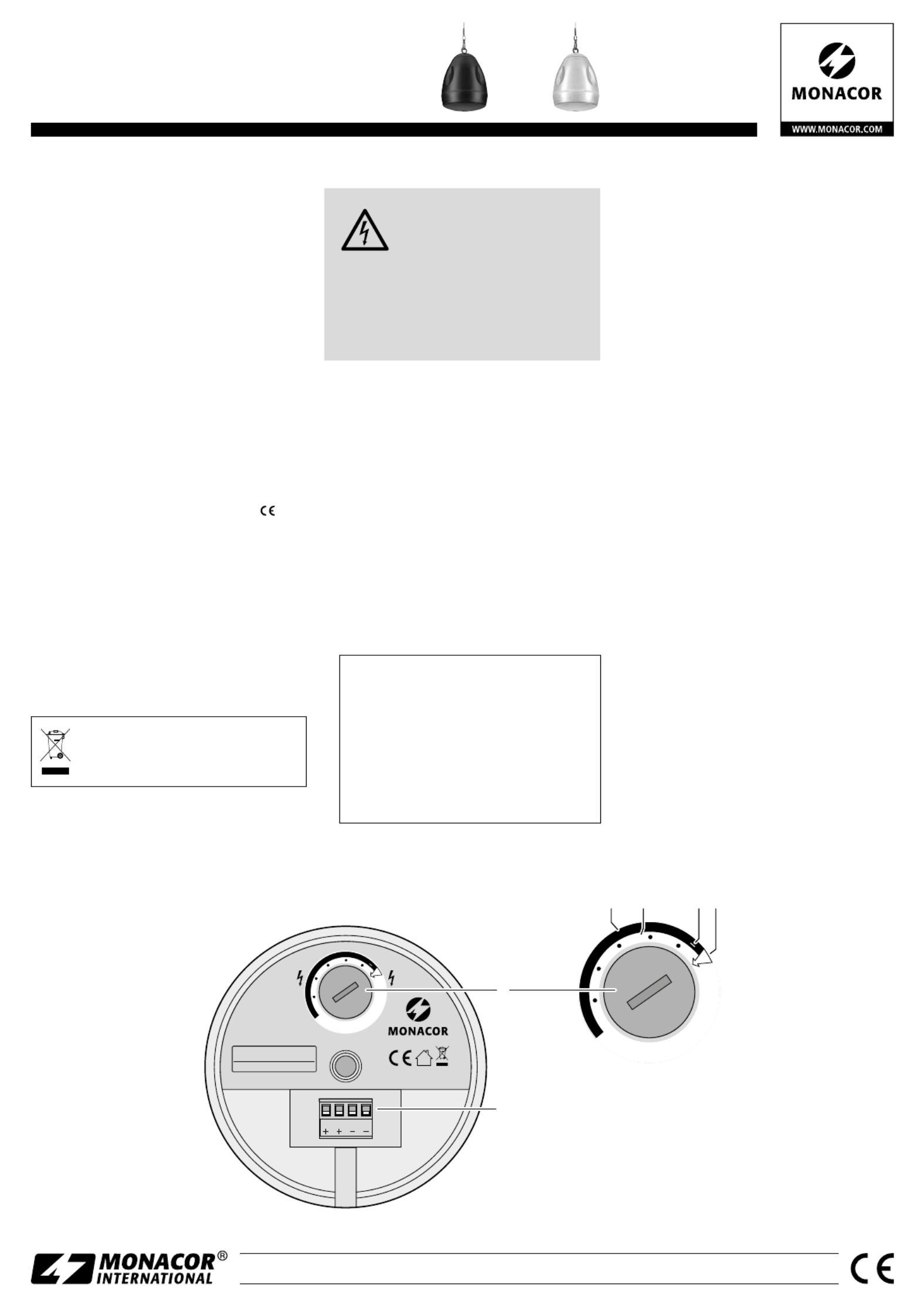

Ansicht von oben
ohne Gehäusedeckel
100-V-Betrieb ➞ äußere Skala
70-V-Betrieb ➞ innere Skala
dargestellte Schalterposition: 8-Ω-Betrieb
