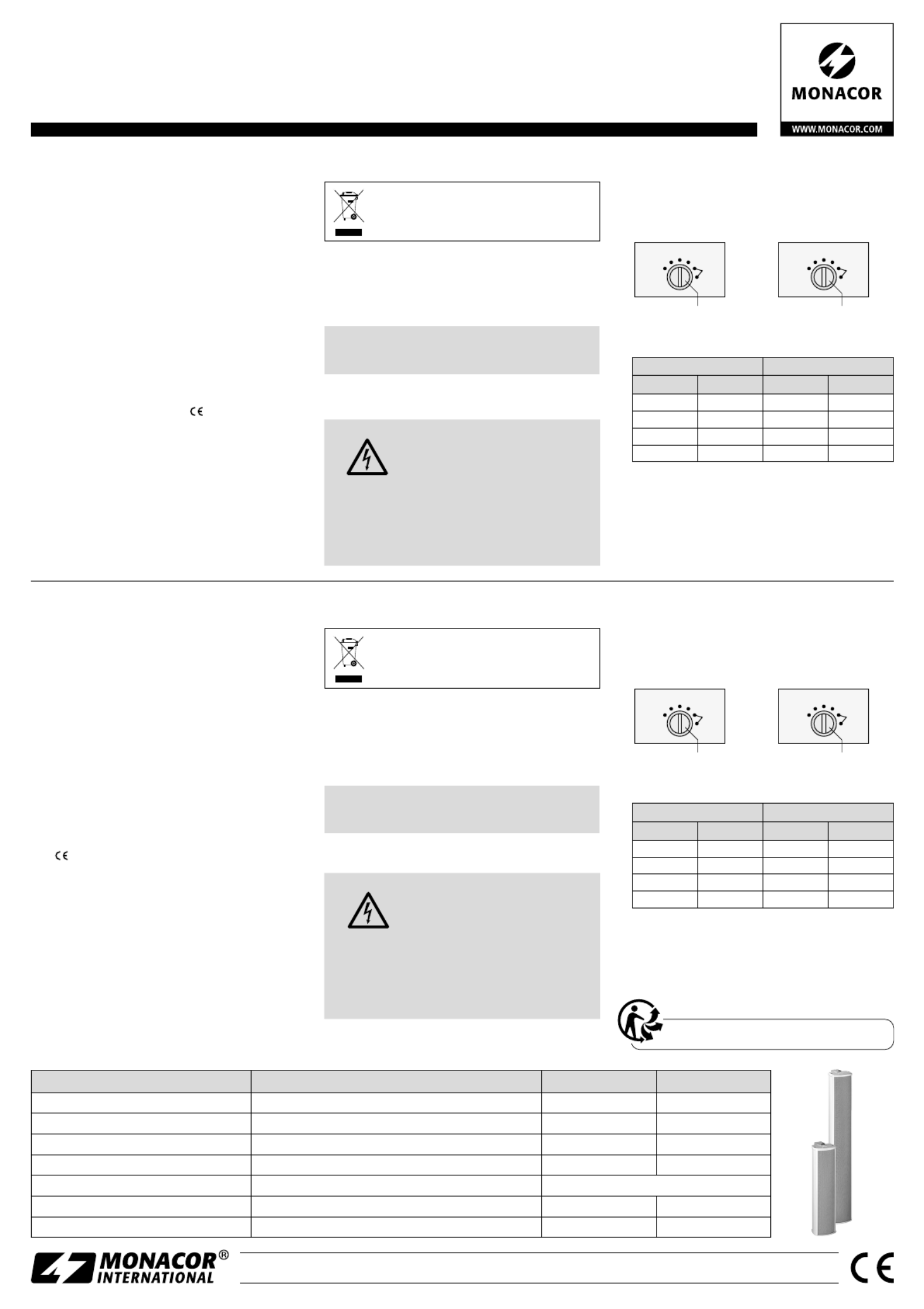

Side 1/3
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
ETS-215TW/ WS Bestell-Nr. • Order No. 0162100
ETS-230TW/ WS Bestell-Nr. • Order No. 0162110
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-0645.99.03.02.2021
PA Column Speakers
These instructions are intended for installers with
sufficient knowledge of 100 V technology for PA
applications. Please read the instructions carefully
prior to installation and keep them for later ref-
erence.
1 Applications
These column speakers are specially designed for PA
systems using 100 V technology. The connect ed load is
matched via a rotary switch. The column speaker is a
2-way system and thus suitable for reproducing speech
and music.
2 Safety Notes
The column speaker corresponds to all relevant directives
of the EU and is therefore marked with .
•
The column speaker is suitable for indoor use only.
Protect it against dripping water and splash water,
high air humidity and heat (admissible ambient tem-
perature range 0 – 40 °C).
•
For cleaning only use a dry, soft cloth; never use chem-
icals or water.
•
No guarantee claims for the column speaker and no
liability for any resulting personal damage or mate rial
damage will be accepted if the column speaker is used
for other purposes than originally intended, if it is not
correctly installed or connected, or if it is overloaded.
If the column speaker is to be put out of
operation definitely, dispose of the column
speaker in accordance with local regulations.
3 Installation
For installation, two mounting brackets with match-
ing washers and screws are supplied with the column
speaker. Attach the column speaker expertly at a suitable
place.
IMPORTANT For safe installation, always use two
mounting brackets for each column speaker!
4 Electrical Connection
WARNING
During operation, there is a hazard of
contact with a dangerous voltage of up to
100 V at the connection cable. Installation
must be made by skilled personnel only.
Observe the load of the PA amplifier by the speaker
systems. Overload may damage the amplifier! The total
power of all speakers connected must not exceed the
amplifier power.
1) In case the PA system is switched on, first switch it
off completely!
2) Adjust the desired rated load with the rotary switch
(a) by means of a screwdriver. In position OFF, the
column speaker is switched off.
6W
12W
OFF
1.5W
3W
ETS-215TW/WS
10W
20W
OFF
2.5W
5W
ETS-230TW/WS
a a
The impedance which results from the adjusted load
is listed in the following table:
ETS-215TW/ WS ETS-230TW/ WS
Power Impedance Power Impedance
1.5 W 6.66 kΩ 2.5 W 4 kΩ
3 W 3.33 kΩ 5 W 2 kΩ
6 W 1.66 kΩ 10 W 1 kΩ
12 W 833 Ω 20 W 500 Ω
3) Use the connection cable to connect the column
speaker to the output of the PA amplifier. When con-
necting several speakers, make sure that the speakers
have the same polarity (e. g. black core = negative
pole).
Subject to technical modification.
ELA-Tonsäulen
Diese Anleitung richtet sich an Installateure mit
Fachkenntnissen in der 100-V-Beschallungstech-
nik. Bitte lesen Sie die Anleitung vor der Installation
gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Lautsprechersäulen sind speziell für den Einsatz in
ELA-Anlagen konzipiert, die mit 100-V-Technik arbeiten.
Die Anpassung der Anschlussleistung erfolgt über einen
Drehschalter. Die Tonsäule ist als 2-Wege-System aus-
geführt und dadurch für Sprach- und Musikwiedergabe
geeignet.
2 Sicherheitshinweise
Diese Tonsäule entspricht allen relevanten Richtlinien der
EU und trägt deshalb das -Zeichen.
•
Verwenden Sie die Tonsäule nur im Innenbereich.
Schützen Sie sie vor Tropf- und Spritzwasser, hoher
Luftfeuchtigkeit und Hitze (zulässiger Einsatztempera-
turbereich 0 – 40 °C).
•
Benutzen Sie für die Reinigung nur ein trockenes, wei-
ches Tuch, auf keinen Fall Chemikalien oder Wasser.
•
Wird die Tonsäule zweckentfremdet, nicht fachgerecht
montiert, falsch angeschlossen oder überlastet, kann
keine Haftung für daraus resultierende Sach- oder
Personenschäden und keine Garantie für die Tonsäule
übernommen werden.
Soll die Tonsäule endgültig aus dem Betrieb
genommen werden, entsorgen Sie sie gemäß
den örtlichen Vorschriften.
3 Montage
Zur Montage werden zwei Montagewinkel sowie
passende Scheiben und Schrauben mitgeliefert. Die
Lautsprechersäule an geeigneter Stelle fachgerecht be-
festigen.
WICHTIG Für eine sichere Montage müssen unbedingt
zwei Montagewinkel pro Lautsprechersäule verwendet
werden!
4 Elektrischer Anschluss
WARNUNG Im Betrieb liegt berührungsgefährliche
Spannung bis 100 V an der Anschlusslei-
tung an. Die Installation darf nur durch
Fachpersonal erfolgen.
Achten Sie auf die Belastung des ELA-Verstärkers durch
die Lautsprecher. Eine Überlastung kann den Verstär-
ker beschädigen! Die Summe der Leistungen aller an-
geschlossenen Lautsprecher darf die Verstärkerleistung
nicht überschreiten.
1) Falls die ELA-Anlage eingeschaltet ist, diese zuerst
komplett ausschalten!
2) Die gewünschte Nennleistung mit dem Drehschalter
(a) mithilfe eines Schraubendrehers einstellen. In der
Position OFF ist die Tonsäule ausgeschaltet.
6W
12W
OFF
1.5W
3W
ETS-215TW/WS
10W
20W
OFF
2.5W
5W
ETS-230TW/WS
a a
Die Impedanz, die sich aus der eingestellten Belastung
ergibt, ist in der folgenden Tabelle aufgeführt:
ETS-215TW/ WS ETS-230TW/ WS
Leistung Impedanz Leistung Impedanz
1,5 W 6,66 kΩ 2,5 W 4 kΩ
3 W 3,33 kΩ 5 W 2 kΩ
6 W 1,66 kΩ 10 W 1 kΩ
12 W 833 Ω 20 W 500 Ω
3) Die Lautsprechersäule über die Anschlussleitung mit
dem Ausgang des ELA-Verstärkers verbinden. Beim
Anschluss von mehreren Lautsprechern darauf ach-
ten, dass die Lautsprecher alle gleich gepolt werden
(z. B. schwarze Ader = Minuspol).
Änderungen vorbehalten.
DeutschEnglish
Technische Daten Specifications ETS-215TW/ WS ETS-230TW/ WS
Frequenzbereich Frequency range 250 – 20 000 Hz 200 – 20 000 Hz
Anzahl der Breitbandlautsprecher + Hochtöner Number of full range speakers + tweeters 4 + 2 8 + 4
Nennbelastbarkeit Power rating 12 / 6 / 3 / 1,5 W 20 / 10 / 5 / 2,5 W
Kennschalldruck Sensitivity
(1 W / 1 m) (1 W / 1 m)
90 dB 94 dB
Einsatztemperaturbereich Ambient temperature 0 – 40 °C
Abmessungen (B × H × T) Dimensions (W × H × D) 105 × 410 × 75 mm 105 ×700 × 75 mm
Gewicht Weight 2,6 kg 4,2 kg
