Side 1/2

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

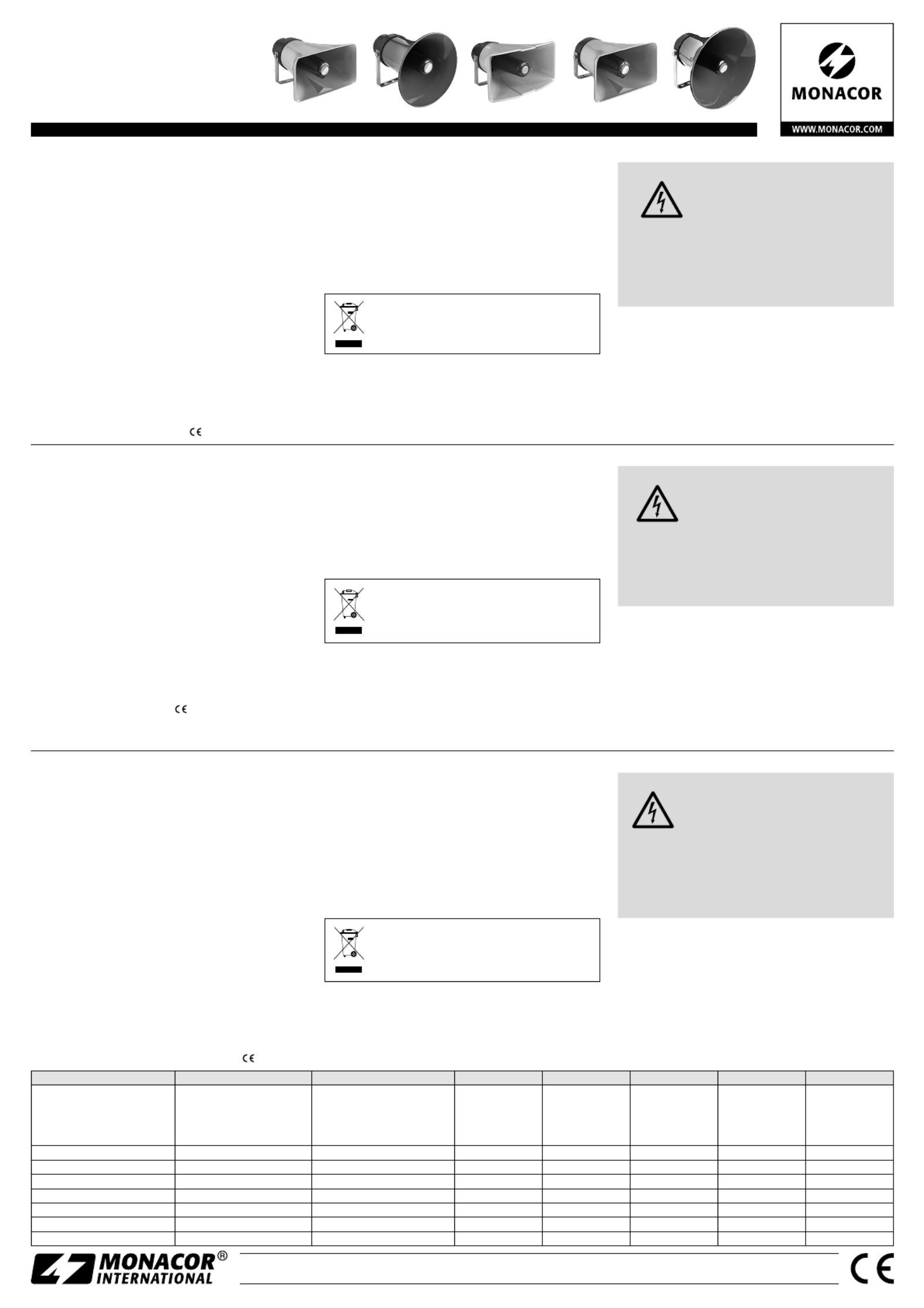

IT-20 Bestell-Nr. • Order No. 16.0660

IT-30 Bestell-Nr. • Order No. 16.0670

IT-35 Bestell-Nr. • Order No. 16.0870

NR-33KS Bestell-Nr. • Order No. 16.0650

UHC-30 Bestell-Nr. • Order No. 16.0640

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Horn Speaker

These instructions are intended for installers with

sufﬁcient knowledge in 100 V technology for PA appli-

cations. Please read the instructions carefully prior to

installation and keep them for later reference.

1 Applications

These high-efﬁciency speakers are designed for PA systems.

The models IT-… are ideally suited for PA systems that work

with 100 V technology and the models NR-33KS and UHC-30

for audio systems that are operated with 8 Ω speakers. Due to

their weatherproof cabinets, the speakers are also suitable for

outdoor applications (protection of housing IP 66).

2 Important Notes

The speaker corresponds to all relevant directives of the EU

and is therefore marked with .

• Protect the speaker against very high or low temperatures

(admissible ambient temperature range: –20 °C to +50 °C).

• For cleaning only use a soft cloth, dry or slightly damp;

never use chemicals or aggressive detergents.

• No guarantee claims for the speaker and no liability for

any resulting personal damage or material damage will be

accepted if the speaker is used for other purposes than

originally intended, if it is not expertly installed or if it is

overloaded.

If the speaker is to be put out of operation

deﬁnitively, take it to a local recycling plant for

a disposal which is not harmful to the environ-

ment.

3 Mounting

Use the mounting bracket to fasten the speaker in an expert

manner at a suitable place. To adjust the speaker, release

the two lateral screws, position the speaker as desired, then

retighten the screws.

4 Electrical Connection

WARNING For models IT-…, there is a hazard of contact

with a voltage of up to 100 V at the connec-

tion cable during operation. Installation must

be made by skilled personnel only!

For the models IT-…, observe the load of the PA ampliﬁer

by the speakers. An overload may damage the ampliﬁer!

The total power of all speakers connected must not exceed

the ampliﬁer power.

1) Prior to connecting the speaker, switch off the ampliﬁer to

which the speaker is to be connected!

2) For the models IT-…, use a screwdriver to adjust the de-

sired power rating with the rotary switch on the rear side.

3) Connect the speaker to the speaker output of the ampli-

ﬁer. When connecting several speakers, make sure that all

speakers have the same polarity (black core = negative

pole) and that the ampliﬁer is not overloaded.

Subject to technical modiﬁcation.

Haut-parleur à chambre de compression

Cette notice s’adresse aux installateurs possédant des

connaissances sufﬁsantes en technique de sonorisation

ligne 100 V. Veuillez lire la présente notice avec atten-

tion avant l‘installation et conservez-la pour pouvoir

vous y reporter ultérieurement.

1 Possibilités d’utilisation

Ces haut-parleurs avec un rendement élevé sont conçus

pour une utilisation dans des installations de sonorisation.

Les modèles IT-… sont spécialement conﬁgurés pour les

installations de Public Adress fonctionnant en ligne 100 V,

les modèles NR-33KS et UHC-30 pour les installations audio

fonctionnant avec des haut-parleurs 8 Ω. Ces haut-parleurs

peuvent être utilisés en extérieur grâce à leurs boîtiers résis-

tants aux intempéries (protection de boîtier IP 66).

2 Conseils importants d’utilisation

Le haut-parleur répond à toutes les directives nécessaires de

l’Union Européenne et porte donc le symbole .

• Protégez le haut-parleur d’une grande chaleur ou d’un

grand froid (plage de température de fonctionnement

autorisée : –20 °C à +50 °C).

• Pour le nettoyage, utilisez uniquement un chiffon doux,

sec ou légèrement humide, n’utilisez jamais de produits

chimiques ou de détergents agressifs.

• Nous déclinons toute responsabilité en cas de dommages

matériels ou corporels résultants si le haut-parleur est uti-

lisé dans un but autre que celui pour lequel il a été conçu,

s’il n’est pas correctement installé ou s’il y a surcharge ; en

outre, la garantie deviendrait caduque.

Lorsque le haut-parleur est déﬁnitivement retiré

du service, vous devez le déposer dans une usine

de recyclage adaptée pour contribuer à son élimi-

nation non polluante.

3 Montage

Avec l’étrier de montage, fixez correctement le haut-parleur à

l’endroit voulu. Pour l’orienter, desserrez les deux vis latérales,

inclinez le haut-parleur à votre convenance et revissez les vis.

4 Branchement électrique

AVERTIS-

SEMENT

Sur les modèles IT-…, une tension de contact

dangereuse jusqu’à 100 V est présente au

câble de branchement pendant le fonction-

nement. Seul un personnel qualiﬁé peut ef-

fectuer l’installation !

Sur les modèles IT-…, faites attention à la charge de l’am-

pliﬁcateur PA par les haut-parleurs. Une surcharge peut

endommager l’ampliﬁcateur. La somme des puissances de

l’ensemble des enceintes reliées ne doit pas dépasser la

puissance de l’ampliﬁcateur.

1) Avant le branchement, éteignez l’ampliﬁcateur auquel le

haut-parleur doit être relié !

2) Sur les modèles IT-…, réglez la puissance nominale sou-

haitée avec le sélecteur sur la face arrière. Utilisez pour ce

faire un tournevis.

3) Reliez le haut-parleur à la sortie haut-parleur de l’ampli-

ﬁcateur. Si vous branchez plusieurs haut-parleurs, veillez

à ce que les haut-parleurs aient tous la même polarité

(conducteur noir = pôle moins) et que l’ampliﬁcateur ne

soit pas en surcharge. Tout droit de modiﬁcation réservé.

Druckkammer-Lautsprecher

Diese Anleitung richtet sich an Installateure mit Fach-

kenntnissen in der 100-V-Beschallungstechnik. Bitte

lesen Sie die Anleitung vor der Installation gründlich

durch und heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprecher mit hohem Wirkungsgrad sind für den

Einsatz in Beschallungsanlagen konzipiert. Die Modelle IT-…

sind speziell für ELA-Anlagen ausgelegt, die mit 100-V-Tech-

nik arbeiten und die Modelle NR-33KS und UHC-30 speziell

für Audioanlagen, die mit 8-Ω-Lautsprechern betrieben wer-

den. Durch die wetterfesten Gehäuse sind die Lautsprecher

auch im Außenbereich einsetzbar (Gehäuseschutzart IP 66).

2 Wichtige Hinweise für den Gebrauch

Der Lautsprecher entspricht allen relevanten Richtlinien der

EU und und trägt deshalb das -Zeichen.

• Schützen Sie den Lautsprecher vor großer Hitze und Kälte

(zulässiger Einsatztemperaturbereich –20 °C bis 50 °C).

• Verwenden Sie für die Reinigung nur ein trockenes oder

leicht angefeuchtetes, weiches Tuch, auf keinen Fall Che-

mikalien oder aggressive Reinigungsmittel.

• Wird der Lautsprecher zweckentfremdet, nicht fachgerecht

installiert oder überlastet, kann keine Haftung für daraus

resultierende Sach- oder Personenschäden und keine Ga-

rantie für den Lautsprecher übernommen werden.

Soll der Lautsprecher endgültig aus dem Betrieb

genommen werden, übergeben Sie ihn zur um-

weltgerechten Entsorgung einem örtlichen Recy-

clingbetrieb.

3 Montage

Den Lautsprecher mit dem Montagebügel an geeigneter Stelle

fachgerecht befestigen. Um ihn auszurichten, die zwei seit-

lichen Schrauben lockern, den Lautsprecher wie gewünscht

schwenken und die Schrauben wieder festdrehen.

4 Elektrischer Anschluss

WARNUNG Bei den Modellen IT-… liegt im Betrieb be-

rührungsgefährliche Spannung bis 100 V an

der Anschlussleitung an. Die Installation darf

nur durch Fachpersonal erfolgen!

Achten Sie bei den Modellen IT-… auf die Belastung des

ELA-Verstärkers durch die Lautsprecher. Eine Überlastung

kann den Verstärker beschädigen! Die Summe der Leis-

tungen aller angeschlossenen Lautsprecher darf die Ver-

stärkerleistung nicht überschreiten.

1) Vor dem Anschluss den Verstärker, an den der Lautsprecher

angeschlossen werden soll, ausschalten!

2) Bei den Modellen IT-… die gewünschte Nennleistung mit

dem Drehschalter auf der Rückseite einstellen. Dazu einen

Schraubendreher zur Hilfe nehmen.

3) Den Lautsprecher an den Lautsprecherausgang des Ver-

stärkers anschließen. Beim Anschluss von mehreren Laut-

sprechern darauf achten, dass die Lautsprecher alle gleich

gepolt werden (schwarze Ader = Minuspol) und dass der

Verstärker nicht überlastet wird. Änderungen vorbehalten.

DeutschEnglishFrançais

Technische Daten Speciﬁcations

Caractéristiques technique

IT-20 IT-30 IT-35 NR-33KS UHC-30

Nennbelastbarkeit /

Impedanz Power rating /

impedance Puissance nominale /

impédance 15 W / 670 Ω

10 W / 1 kΩ

5 W / 2 kΩ

2,5 W / 4 kΩ

20 W / 500 Ω

15 W / 670 Ω

10 W / 1 kΩ

5 W / 2 kΩ

25 W / 400 Ω

20 W / 500 Ω

15 W / 670Ω

10 W / 1 kΩ

5 W / 2 kΩ

12 W / 8 Ω 20 W / 8 Ω

Musikbelastbarkeit Music power Puissance musique — — — 25 W / 8 Ω 40 W / 8 Ω

Frequenzbereich Frequency range Puissance maximale 275 – 7000 Hz 250 – 10 000 Hz 250 – 10 000 Hz 275 – 7000 Hz 230 – 10 000 Hz

Kennschalldruck SPL Pression sonore nominale 106 dB (1 W/1 m) 108 dB (1 W/1 m) 108 dB (1 W/1 m) 106 dB (1 W/1 m) 108 dB (1 W/1 m)

Abstrahlwinkel (hor. / vert.) Radiation angle (hor. / vert.) Angle dispersion (hor. / vert.) 100°/ 70° 80°/ 80° 110°/ 52° 100°/ 50° 75°/ 75°

Gehäuseschutzart Protection of housing Protection de boîtier IP 66 IP 66 IP 66 IP 66 IP 66

Abmessungen Dimensions Dimensions 250 × 145 × 315 mm 265 mm × 310 mm 300 × 180 × 315 mm 250 × 145 × 272 mm 310 mm × 285 mm⌀ ⌀

Gewicht Weight Poids 2 kg 2,25 kg 2,4 kg 1,5 kg 1,9 kg

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	IT-30
Type:	I væggen/på væggen/i loftet højttalere
Vægt:	2300 g
Produktfarve:	Grå
Udgangseffekt (RMS):	20 W
Driftstemperatur (T-T):	-20 - 50 °C
Dimensioner (BxDxH):	265 x 310 x 265 mm
Frekvensområde:	250 - 10000 Hz
Lyd-output kanaler:	1.0 kanaler
Sensitivitet:	108.5 dB
