Side 1/2

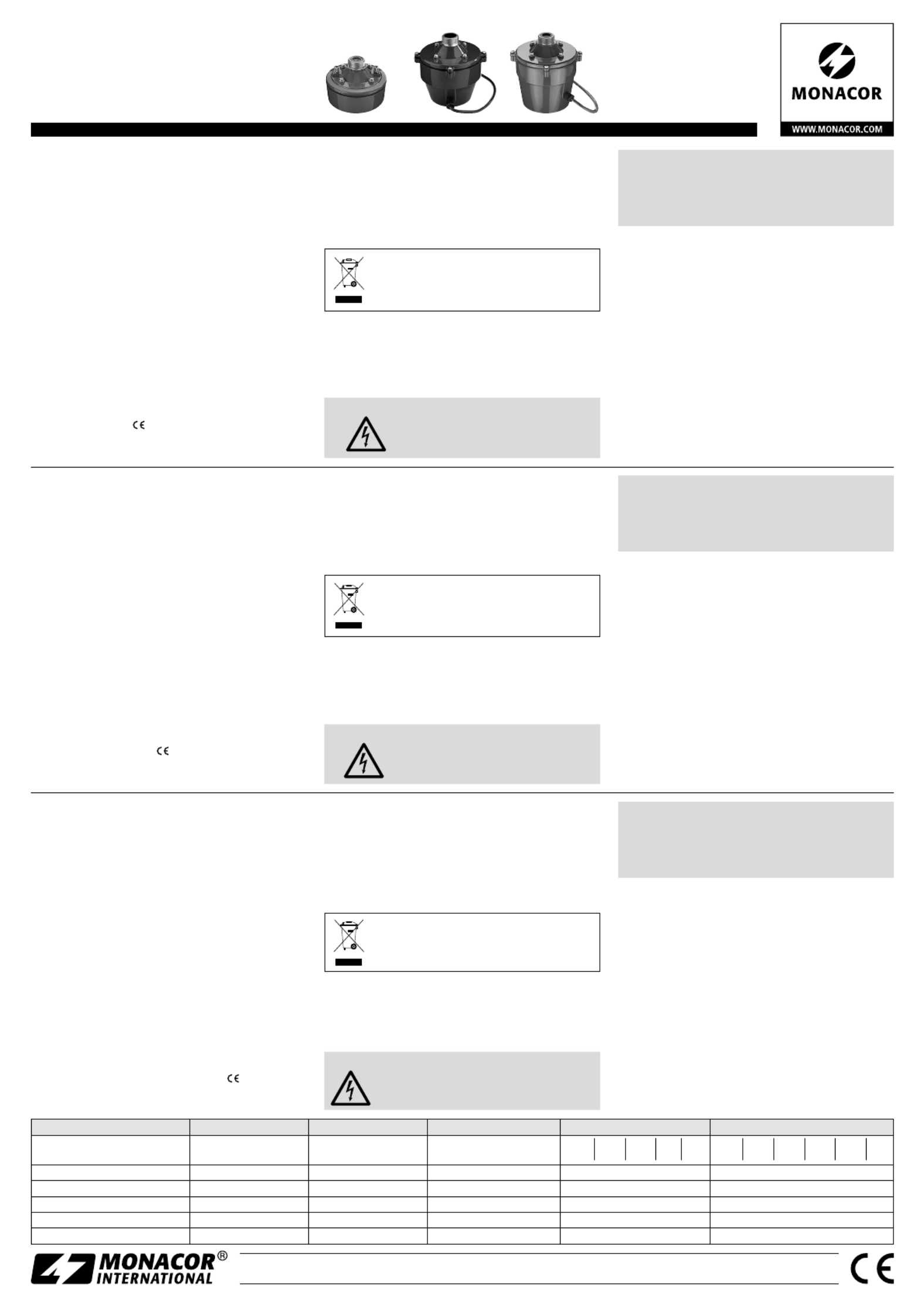

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

KU-516 Bestell-Nr. • Order No. 16.0700

KU-616T Bestell-Nr. • Order No. 16.0710

KU-916T Bestell-Nr. • Order No. 16.1610

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Moteur à chambre de compression

Cette notice s’adresse aux installateurs possédant des

connaissances en technique de sonorisation ligne 100 V. Veuil-

lez lire la présente notice avec attention avant l‘installation

et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d’utilisation

Combinés à des pavillons à chambre de compression adaptés,

par exemple SK-22 ou SK-159 de MONACOR, les moteurs à

chambre de compression KU-…, version en fonte d’aluminium

robuste moulée sous pression, sont spécialement conçus pour

une utilisation dans des installations de sonorisation. Les mo-

dèles KU-616T et KU-916T avec transformateur 100 V sont

conçus pour des installations de Public Adress fonctionnant

en ligne 100 V, le modèle KU-516 avec une impédance de 16 Ω

est prévu pour un branchement à un ampliﬁcateur avec une

impédance de sortie inférieure.

Les moteurs sont résistants aux intempéries (IP 66) et sont

montés via un ﬁletage standard 3,5 cm (1

⁄ ) sur le pavillon.8”

2 Conseils importants d’utilisation

Le moteur répond à toutes les directives nécessaires de l’Union

européenne et porte donc le symbole .

•

Protégez le moteur de températures extrêmes (température

d’utilisation admissible: −20 °C à +50 °C).

•

Pour le nettoyage, utilisez uniquement un chiffon doux,

sec ou légèrement humide, n’utilisez jamais de produits

chimiques ou de détergents agressifs.

•

Nous déclinons toute responsabilité en cas de dommages

matériels ou corporels résultants si le moteur est utilisé dans

un but autre que celui pour lequel il a été conçu, s’il n’est

pas correctement installé ou s’il y a surcharge ; en outre, la

garantie deviendrait caduque.

Lorsque le moteur est déﬁnitivement retiré du

service, vous devez le déposer dans une usine de

recyclage adaptée pour contribuer à son élimina-

tion non polluante.

3 Montage

Dévissez le cache de protection rouge au-dessus du ﬁletage

3,5 cm et vissez le moteur via le ﬁletage sur la face arrière du

pavillon à compression.

4 Branchement électrique

AVERTISSE-

MENT

Sur les modèles KU-616T et KU-916T, une ten-

sion de contact dangereuse jusqu’à 100 V est

présente au câble de branchement pendant le

fonctionnement. Seul un personnel qualiﬁé peut

effectuer l’installation !

Faites attention, sur ces modèles, à la charge de l’ampliﬁca-

teur PA par les haut-parleurs. Une surcharge peut endom-

mager l’ampliﬁcateur. La somme des puissances de l’ensem-

ble des haut-parleurs reliés ne doit pas dépasser la puissance

de l’ampliﬁcateur.

1) Avant le branchement, éteignez l’ampliﬁcateur auquel le

haut-parleur doit être relié.

2) Sur les modèles KU-616T et KU-916T, réglez la puissance

nominale souhaitée avec le sélecteur sur la face arrière. Uti-

lisez pour ce faire un tournevis.

3) Reliez le haut-parleur via les deux bornes à vis (modèle KU-

516) ou les conducteurs (modèles KU-616T et KU-916T) à

la sortie haut-parleur de l’ampliﬁcateur (rouge = pôle plus,

noir = pôle moins).

Si vous branchez plusieurs haut-parleurs, veillez à ce

que les haut-parleurs aient tous la même polarité et que

l’ampliﬁcateur ne soit pas en surcharge.

Tout droit de modiﬁcation réservé.

CARTONS ET EMBALLAGE

PAPIER À TRIER

Horn Driver Unit

These instructions are intended for installers with speciﬁc

knowledge in 100 V technology for PA applications. Please

read the instructions carefully prior to installation and

keep them for later reference.

1 Applications

Combined with the matching horn speakers, e. g. MONACOR

SK-22 or SK-159, the horn driver units KU-… made of rug-

ged diecast aluminium are designed for PA systems. Models

KU-616T and KU-916T equipped with a 100 V transformer are

ideally suited for PA using 100 V while model KU-516 with an

impedance of 16 Ω is provided for connection to an ampliﬁer

with low output impedance.

The driver units are weatherproof (IP 66) and are mounted

to the horn via a 3.5 cm (1

⁄8”) standard thread.

2 Important Notes

The driver unit corresponds to all relevant directives of the EU

and is therefore marked with .

•

Protect the unit against extreme high or low temperatures

(admissible ambient temperature range −20 °C to +50 °C).

•

For cleaning only use a soft cloth, dry or slightly damp; never

use chemicals or aggressive detergents.

•

No guarantee claims for the unit and no liability for any

resulting personal damage or material damage will be ac-

cepted if the unit is used for other purposes than originally

intended, if it is not expertly installed or if it is overloaded.

If the driver unit is to be put out of operation de-

ﬁnitively, take it to a local recycling plant for a

disposal which is not harmful to the environment.

3 Installation

Unscrew the red protecting cap covering the 3.5 cm thread and

screw the driver unit via the thread to the rear side of the horn.

4 Electrical Connection

WARNING For models KU-616T and KU-916T, there is

a hazard of contact with a voltage of up to

100 V at the connection cable during opera-

tion. Installation must always be carried out by

skilled personnel only!

Observe the correct power matching for models KU-616T and

KU-916T. The total power of all speakers connected must not

exceed the ampliﬁer power. An overload will damage the

PA ampliﬁer!

1) Prior to connecting the speaker, switch off the ampliﬁer to

which the speaker is to be connected!

2) For models KU-616T and KU-916T, adjust the desired power

rating with the rotary switch on the rear side by means of

a screwdriver.

3) Connect the speaker via the two screw terminals (model

KU-516) or cores (models KU-616T and KU-916T) to the

speaker output of the ampliﬁer (red = positive pole, black

= negative pole).

When connecting several speakers, make sure that all

speakers have the same polarity and that the ampliﬁer is

not overloaded.

Subject to technical modiﬁcation.

Druckkammer-Treibereinheit

Diese Anleitung richtet sich an Installateure mit Fach-

kenntnissen in der 100-V-Beschallungstechnik. Bitte lesen

Sie die Anleitung vor der Installation gründlich durch und

heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Die Druckkammer-Treibereinheiten KU-… in robuster Alumi-

nium-Druckguss-Ausführung sind, in Kombination mit pas-

senden Druckkammerhörnern wie z. B. SK-22 oder SK-159 von

MONACOR, für den Einsatz in Beschallungsanlagen konzipiert.

Die Modelle KU-616T und KU-916T mit 100-V-Übertrager sind

speziell für ELA-Anlagen ausgelegt, die mit 100-V-Technik ar-

beiten, das Modell KU-516 mit einer Impedanz von 16 Ω ist für

den Anschluss an einen Verstärker mit niedriger Ausgangsim-

pedanz vorgesehen.

Die Treibereinheiten sind wetterfest (IP 66) und werden

über ein 3,5-cm-Standardgewinde (1

⁄8”) am Horn montiert.

2 Wichtige Hinweise für den Gebrauch

Die Treibereinheit entspricht allen relevanten Richt linien der EU

und trägt deshalb das -Zeichen.

•

Schützen Sie die Treibereinheit vor großer Hitze und Kälte

(zulässiger Einsatztemperaturbereich −20 °C bis +50 °C).

•

Verwenden Sie für die Reinigung nur ein trockenes oder leicht

angefeuchtetes, weiches Tuch, auf keinen Fall Chemikalien

oder aggressive Reinigungsmittel.

•

Wird die Treibereinheit zweckentfremdet, nicht fachgerecht

installiert oder überlastet, kann keine Haftung für daraus re-

sultierende Sach- oder Personenschäden und keine Garantie

für die Einheit übernommen werden.

Soll die Treibereinheit endgültig aus dem Betrieb

genommen werden, übergeben Sie sie zur um-

weltgerechten Entsorgung einem örtlichen Recy-

clingbetrieb.

3 Montage

Die rote Schutzkappe über dem 3,5-cm-Gewinde abschrauben

und die Treibereinheit über das Gewinde an die Rückseite des

Druckkammerhorns schrauben.

4 Elektrischer Anschluss

WARNUNG Bei den Modellen KU-616T und KU-916T liegt

im Betrieb berührungsgefährliche Spannung bis

100 V an der Anschlussleitung an. Die Installa-

tion darf nur durch Fachpersonal erfolgen!

Achten Sie bei den Modellen KU-616T und KU-916T auf eine

richtige Anpassung der Leistung. Die Summe der Leistungen

aller angeschlossenen Lautsprecher darf die Verstärkerleis-

tung nicht überschreiten. Eine falsche Anpassung führt zur

Zerstörung des ELA- Verstärkers!

1) Vor dem Anschluss den Verstärker, an den der Lautsprecher

angeschlossen werden soll, ausschalten!

2) Bei den Modellen KU-616T und KU-916T die gewünschte

Nennleistung mit dem Drehschalter auf der Rückseite ein-

stellen. Dazu einen Schraubendreher zur Hilfe nehmen.

3) Den Lautsprecher über die zwei Schraubklemmen (Modell

KU-516) bzw. Adern (Modelle KU-616T und KU-916T) an

den Lautsprecherausgang des Verstärkers anschließen (rot

= Pluspol, schwarz = Minuspol).

Beim Anschluss von mehreren Lautsprechern darauf

achten, dass die Lautsprecher alle gleich gepolt werden und

dass der Verstärker nicht überlastet wird.

Änderungen vorbehalten.

DeutschEnglishFrançais

Technische Daten Speciﬁcations Caractéristiques techniques KU-516 KU-616T KU-916T

Nennbelastbarkeit

Impedanz

Power rating

Impedance

Puissance nominale

Impédance

50 W

16 Ω

40 W 30 W 20 W 10 W 5 W

250 Ω 330 Ω 500 Ω 1 kΩ 2 kΩ

60 W 50 W 40 W 30 W 20 W 10 W

167 Ω 200 Ω 250 Ω 330 Ω 500 Ω 1 kΩ

Frequenzbereich Frequency range Bande passante 160 – 6500 Hz 160 – 6500 Hz 160 – 7000 Hz

Kennschalldruck SPL Pression sonore nominale 113 dB (1 W/1 m) 112 dB (1 W/1 m) 113 dB (1 W/1 m)

Gehäuseschutzklasse IP rating of housing Classe de protection du boîtier IP 66 IP 66 IP 66

Abmessungen, Gewicht Dimensions, weight Dimensions, poids 125 mm × 100 mm, 1,9 kg 150 mm × 136 mm, 2,3 kg 150 mm × 158 mm, 2,75 kg⌀ ⌀ ⌀

Ersatzschwingspule Replacement voice coil Bobine de remplacement KU-516 / VC KU-616 / VC KU-916 / VC

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	KU-616T
Vekselstrømsindgangsspænding:	100 V
Højde:	136 mm
Vægt:	2300 g
Antal pr. pakke:	1 stk
Produktfarve:	Sort
Udgangseffekt (RMS):	60 W
Antal:	1
Frekvensområde:	160 - 6500 Hz
Driver diameter:	150 mm
Sensitivitet:	112 dB
Egnet til udendørs brug:	Ja
