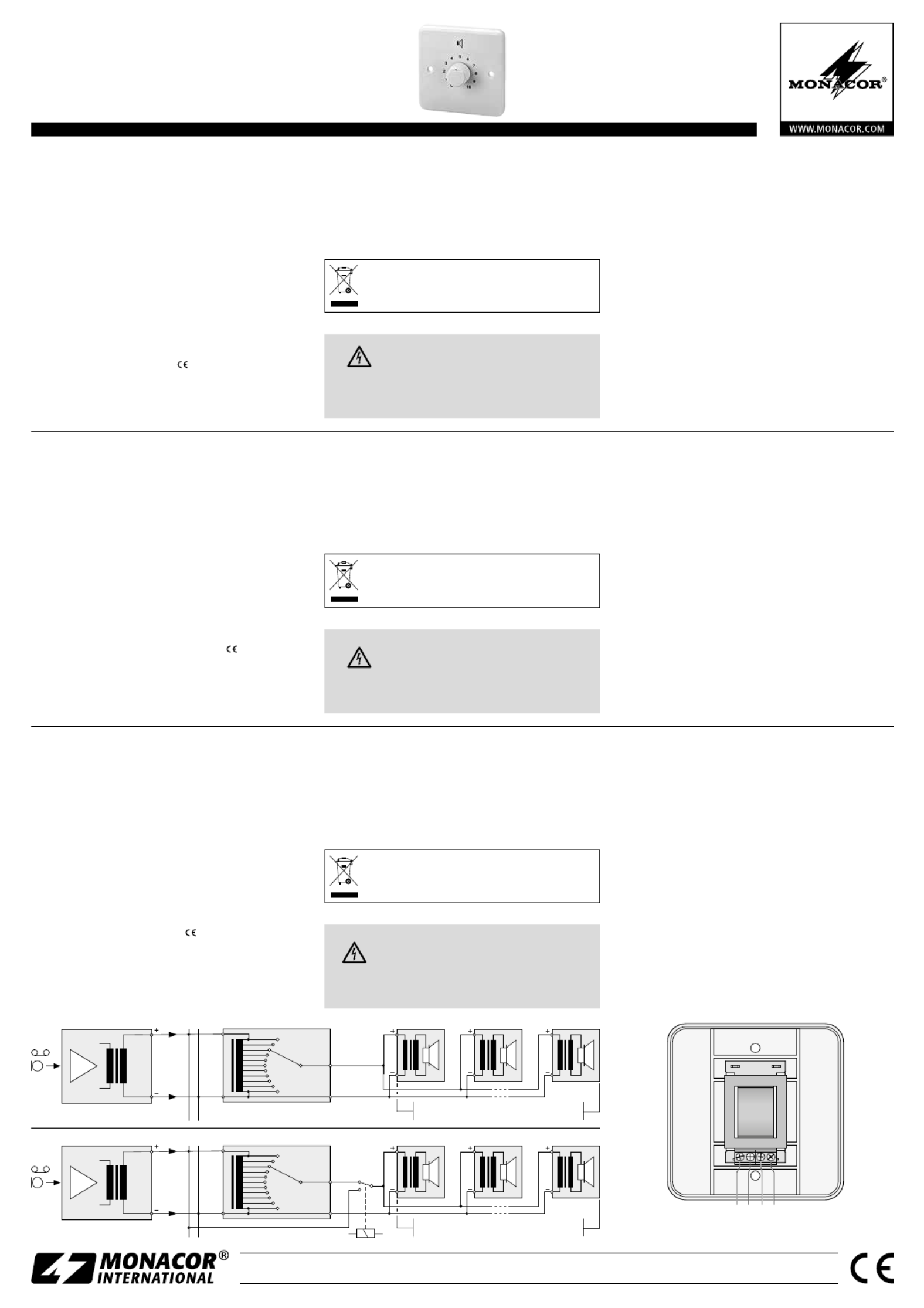

Side 1/3

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ATT-212/WS Bestell-Nr. • Order No. 17.3670

ATT-224/WS Bestell-Nr. • Order No. 17.3680

ATT-235/WS Bestell-Nr. • Order No. 17.0580

ATT-250/WS Bestell-Nr. • Order No. 17.0590

ATT-2100/WS Bestell-Nr. • Order No. 17.2610

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

100V

ATT-2 . . / WSAmp.

Volume

100 V Audio Line

ATT-250/ WS: max. 50 W

RMS

ATT-2100/ WS: max. 100 W

RMS

4 OUT+

IN+ 1

Speaker 1 Speaker 2 Speaker …

2 3 OUT

ATT-212/ WS: max. 12 W

RMS

ATT-224/ WS: max. 24 W

RMS

ATT-235/ WS: max. 35 W

RMS

100V

ATT-2 . . / WSAmp.

Volume

100 V Audio Line

Speaker 1 Speaker 2 Speaker …

ATT-250/ WS: max. 50 W

RMS

ATT-2100/ WS: max. 100 W

RMS

4 OUT+

IN+ 1

2 3 OUT

ATT-212/ WS: max. 12 W

RMS

ATT-224/ WS: max. 24 W

RMS

ATT-235/ WS: max. 35 W

RMS

100V

OUT

➀

➁ ➂

Atténuateur Public Adress

Cette notice s’adresse aux installateurs possédant des

connaissances sufﬁsantes en technique de sonorisation

ligne 100 V. Veuillez lire la présente notice avec atten-

tion avant l‘installation et conservez-la pour pouvoir

vous y reporter ultérieurement.

1 Possibilités d’utilisation

L’atténuateur est spécialement conçu pour une utilisation

dans les systèmes de Public Adress avec technique ligne 100 V.

La puissance nominale maximale par le haut-parleur suivant

ou le groupe de haut-parleurs suivants ne doit pas être dépas-

sée : voir caractéristiques techniques.

L’atténuateur doit être placé dans une prise encastrée ou

dans une prise en saillie (par exemple ATT-200 de MONACOR).

2 Conseils d’utilisation

L’appareil répond à toutes les directives nécessaires de l’Union

européenne et porte donc le symbole .

•

L’appareil n’est conçu que pour une utilisation en intérieur.

Protégez-le des éclaboussures, de tout type de projections

d’eau, de l’humidité élevée et de la chaleur (température

ambiante admissible 0 – 40 °C).

•

Les câbles haut-parleurs sont sensibles aux interférences

électriques. Il convient de les placer à une distance de

quelques mètres des sources d’interférences (par exemple

dimmers, interrupteurs lumineux).

•

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun

cas de produits chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas de dommages

corporels ou matériels résultants si l’appareil est utilisé dans

un but autre que celui pour lequel il a été conçu, s’il n’est

pas correctement branché ou s’il y a surcharge ; de même,

la garantie deviendrait caduque.

Lorsque l’appareil est déﬁnitivement retiré du ser-

vice, vous devez le déposer dans une usine de recy-

clage de proximité pour contribuer à son élimina-

tion non polluante.

3 Branchement électrique

WARNING Pendant le fonctionnement, une tension de

100 V au plus est présente aux bornes ! Seul

un technicien spécialisé est habilité à effectuer

l’installation.

Faites attention à l’adaptation correcte de la puissance. Une

surcharge peut endommager l‘ampliﬁcateur et l’atténuateur !

1) Si l’installation de Public Adress est allumée, éteignez-la

tout d’abord complètement.

2) Pour une utilisation dans une installation de Public

Address sans ligne de priorité, reliez l’atténuateur selon

le schéma1.

3) Dans le cas inverse, reliez l’atténuateur selon le schéma2.

Lorsqu’on active le relais A dans le système d’ampli, on

peut entendre des annonces importantes, même si l’atté-

nuateur est sur le minimum.

4 Caractéristiques techniques

Bande passante : . . . . . . . . 50 – 18 000 Hz

Puissance nominale

ATT-212 / WS : . . . . . . . . . . 12 Wrms

ATT-224 / WS : . . . . . . . . . . 24 Wrms

ATT-235 / WS : . . . . . . . . . . 35 Wrms

ATT-250 / WS : . . . . . . . . . . 50 Wrrms

ATT-2100 / WS : . . . . . . . . . 100 Wrms

Température de fonc. : . . . 0 – 40 °C

Dimensions : . . . . . . . . . . . . 85 × 85 × 71 mm

Profondeur montage : . . . . 42 mm

Tout droit de modiﬁcation réservé.

PA Attenuator

These instructions are intended for installers with suf-

ﬁcient knowledge in 100 V technology for PA appli-

cations. Please read the instructions carefully prior to

installation and keep them for later reference.

1 Applications

The attenuator is specially designed for use in PA systems

operating with 100 V technology. The maximum nominal load

by the following speakers or by the following speaker group

must not be exceeded – see speciﬁcations.

The attenuator must be installed into a ﬂush socket or

into a surface socket (e. g. MONACOR ATT-200).

2 Safety Notes

The unit corresponds to all relevant directives of the EU and

is therefore marked with .

•

The unit is suitable for indoor use only. Protect it against

dripping water and splash water, high air humidity, and

heat (admissible ambient temperature range 0 – 40 °C).

•

Speaker cables are susceptible to electrical interference.

Therefore, it is recommended to lay them at a distance of

several metres to sources of interference (e. g. dimmers,

light switches).

•

For cleaning only use a dry, soft cloth; never use chemicals

or water.

•

No guarantee claims for the unit and no liability for any

resulting personal damage or material damage will be

accepted if the unit is used for other purposes than orig-

inally intended, if it is not connected in an expert way, or

if it is overloaded.

If the unit is to be put out of operation deﬁnitively,

take it to a local recycling plant for a disposal which

is not harmful to the environment.

3 Electrical Connection

WARNING During operation, there is a hazard of contact

with a voltage of up to 100 V at the connec-

tions. Installation must be carried out by skilled

personnel only.

Pay attention to the correct power matching. An overload

will result in damage of the power ampliﬁer and of the

attenuator!

1) If the PA system is switched on, switch it off completely

ﬁrst!

2) Connect the attenuator according to ﬁg. 1 for the use in a

PA system without emergency priority line.

3) Connect the attenuator accord ing to ﬁg. 2 for the use in a

PA system with emergency priority line. While actuating

the relay A in the ampliﬁer system, important announce-

ments can now be heard, even if the attenuator is set to

minimum.

4 Speciﬁcations

Frequency range: . . . . . . . . 50 – 18 000 Hz

Power rating

ATT-212 / WS: . . . . . . . . . . 12 Wrms

ATT-224 / WS: . . . . . . . . . . 24 Wrms

ATT-235 / WS: . . . . . . . . . . 35 Wrms

ATT-250 / WS: . . . . . . . . . . 50 Wrms

ATT-2100 / WS: . . . . . . . . . 100 Wrms

Ambient temperature: . . . . 0 – 40 °C

Dimensions: . . . . . . . . . . . . 85 × 85 × 71 mm

Mounting depth: . . . . . . . . 42 mm

Subject to technical modiﬁcation.

ELA-Lautstärkesteller

Diese Anleitung richtet sich an Installateure, die aus-

reichende Fachkenntnisse in der 100-V-Beschallungs-

technik besitzen. Bitte lesen Sie die Anleitung vor der

Installation gründlich durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Der Lautstärkesteller ist speziell für den Einsatz in ELA-An-

lagen konzipiert, die mit 100-V-Technik arbeiten. Die maxi-

male Nennbelastbarkeit durch den nachfolgenden Lautspre-

cher bzw. durch die nachfolgende Lautsprechergruppe darf

nicht überschritten werden – siehe Technischen Daten.

Der Lautstärkesteller muss in eine Unterputzdose oder in

eine Aufputzdose (z. B. ATT-200 von MONACOR) eingesetzt

werden.

2 Wichtige Hinweise für den sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und

ist deshalb mit gekennzeichnet.

•

Das Gerät ist nur zur Verwendung im Innenbereich ge-

eignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher

Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbe-

reich 0 – 40 °C).

•

Lautsprecherleitungen können elektrische Störungen auf-

fangen. Darum sollten sie nur im Abstand von einigen

Metern zu Störquellen (z. B. Dimmer, Lichtschalter) verlegt

werden.

•

Verwenden Sie für die Reinigung nur ein trockenes, weiches

Tuch, auf keinen Fall Chemikalien oder Wasser.

•

Wird das Gerät zweckentfremdet, nicht fachgerecht ange-

schlossen oder überlastet, kann keine Haftung für daraus re-

sultierende Sach- oder Personenschäden und keine Garantie

für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genom-

men werden, übergeben Sie es zur umweltgerech-

ten Entsorgung einem örtlichen Recyclingbetrieb.

3 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefährliche Span-

nung bis 100 V an den Anschlüssen an. Die Ins-

tallation darf nur durch Fachpersonal erfolgen.

Achten Sie auf die richtige Leistungsanpassung. Eine Über-

lastung führt zur Beschädigung der Verstärker-Endstufe und

des Lautstärkestellers!

1) -Falls die ELA-Anlage eingeschaltet ist, diese zuerst kom

plett ausschalten!

2) Bei Einsatz in einer ELA-Anlage ohne Pﬂichtempfangs-

schaltung den Lautstärkesteller nach Abb. 1 anschließen.

3) Bei Einsatz in einer ELA-Anlage mit Pﬂichtempfangsschal-

tung den Lautstärkesteller nach Abb. 2 anschließen. Bei

Betätigung des Relais A in der Verstärkeranlage sind nun

wichtige Durch sagen zu hören, auch wenn der Lautstärke-

steller auf Minimum steht.

4 Technische Daten

Frequenzbereich: . . . . . . . . 50 – 18 000 Hz

Nennbelastbarkeit

ATT-212 / WS: . . . . . . . . . . 12 Wrms

ATT-224 / WS: . . . . . . . . . . 24 Wrms

ATT-235 / WS: . . . . . . . . . . 35 Wrms

ATT-250 / WS: . . . . . . . . . . 50 Wrms

ATT-2100 / WS: . . . . . . . . . 100 Wrms

Einsatztemperatur: . . . . . . . 0 – 40 °C

Abmessungen: . . . . . . . . . . 85 × 85 × 71 mm

Einbautiefe: . . . . . . . . . . . . 42 mm

Änderungen vorbehalten.

DeutschEnglishFrançais

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	SPE-140/WS
Bredde:	140 mm
Dybde:	40 mm
Højde:	140 mm
Vægt:	300 g
Produktfarve:	Hvid
Udgangseffekt (RMS):	10 W
Husmateriale:	Metal
Frekvensområde:	120 - 12000 Hz
Impedens:	4 ohm (Ω)
Forbindelsesteknologi:	Ledningsført
Lyd-output kanaler:	1.0 kanaler
Diameter:	140 mm
Antal drivere:	1
Peak Music-Udgangseffekt (PMPO):	20 W
Sensitivitet:	87 dB
AirPlay:	Ingen
