ENGLISHFRANÇAISITALIANO ESPAÑOL DEUTSCH PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstraße 8, 32825 Blomberg, Germany
Fax +49-(0)5235-341200, Phone +49-(0)5235-300
www.phoenixcontact.com
Einbauanweisung für den Elektroinstallateur
Installation notes for electrical personnel
Instructions d’installation pour l’électricien
Instrucciones de montaje para el instalador eléctrico
Istruzioni di installazione per l’elettricista
DE
EN
FR
ES
IT
Art.-Nr./Order No./
Référence/Código/
Codice Articolo:
MNR 9048341 / 2011-06-15
Dok.-Nr.: 83099434 - 01© PHOENIX CONTACT 2011 10410201
Convertitore di corrente fino a 12 A
MACX MCR-SL-CAC-12-I-UP
1. Norme di sicurezza
• Installare il dispositivo in una custodia!
1.1. Note di installazione
• Il dispositivo è adatto all'installazione in atmosfera potenzialmente
esplosiva della zona 2.
• L'installazione, l'uso e la manutenzione sono consentiti solo a
personale elettrotecnico qualificato. Attenersi alle istruzioni di
installazione descritte. L'installazione e l'uso devono avvenire
nel rispetto di tutte le disposizioni e norme di sicurezza (anche
nazionali), nonché delle regole tecniche di validità generale.
I dati tecnici sono riportati in questa documentazione allegata e
nei certificati (certificato di omologazione CE ed eventuali ulte-
riori omologazioni).
• Non è consentito aprire o modificare il dispositivo. Non riparare
da sé il dispositivo, p1-ma sostituirlo con un apparecchio equiva-
lente. Le riparazioni possono essere effettuate soltanto dal pro-
duttore. Il produttore non è responsabile per i danni dovuti a in-
frazioni.
• Il grado di protezione IP20 (IEC 60529/EN 60529) del dispositi-
vo è previsto in ambienti puliti e asciutti. Non sottoporre il dispo-
sitivo ad alcuna sollecitazione oltre i limiti consentiti.
• Il dispositivo non è concepito per l'impiego in atmosfere a ri-
schio di esplosione di polvere.
1.2. Installation im Ex-Bereich (Zone 2)
• Rispettare i requisiti fissati per l'impiego in aree a rischio di esplo-
sione. Il dispositivo deve essere installato in una custodia (cas-
setta di derivazione o di ripartizione) che soddisfi le richieste
delle direttive EN 60079-0 e EN 60079-15 e almeno il grado di
protezione IP54 (EN 60529).
• Durante l'installazione e la connessione dei circuiti di alimentazio-
ne e segnalazione rispettare i requisiti della norma EN 60079-14.
Ai circuiti nella zona 2 devono essere collegati solo apparecchi
adatti al funzionamento nella zona Ex 2 e alle condizioni presenti
nel luogo d'impiego.
• All'interno della zona 2 è consentito collegare o staccare cavi
solamente in assenza di tensione.
• Disattivare il dispositivo ed allontanarlo immediatamente
dall'area a rischio di esplosione qualora risulti danneggiato, sot-
toposto a carichi non ammessi, conservato in modo non confor-
me o in caso di funzionamento scorretto.
• I documenti correnti possono essere scaricati dal sito
www.phoenixcontact.com.
2. Descrizione in sintesi
I convertitori di corrente MACX MCR-SL-CAC-12-I-UP trasfor-
mano le correnti sinusoidali alternate da 5 A o 12 A in segnali ana-
logici normalizzati da 0...20 mA o 4...20 mA. I DIP switch acces-
sibili dalla parte superiore della custodia consentono la
configurazione della corrente di ingresso e di uscita.
Il convertitore di corrente MACX MCR-SL-CAC-12-I-UP presen-
ta una variante a range esteso con intervallo di tensione di ali-
mentazione di 19,2...253 V AC/DC.
3. Indicazioni sui collegamenti

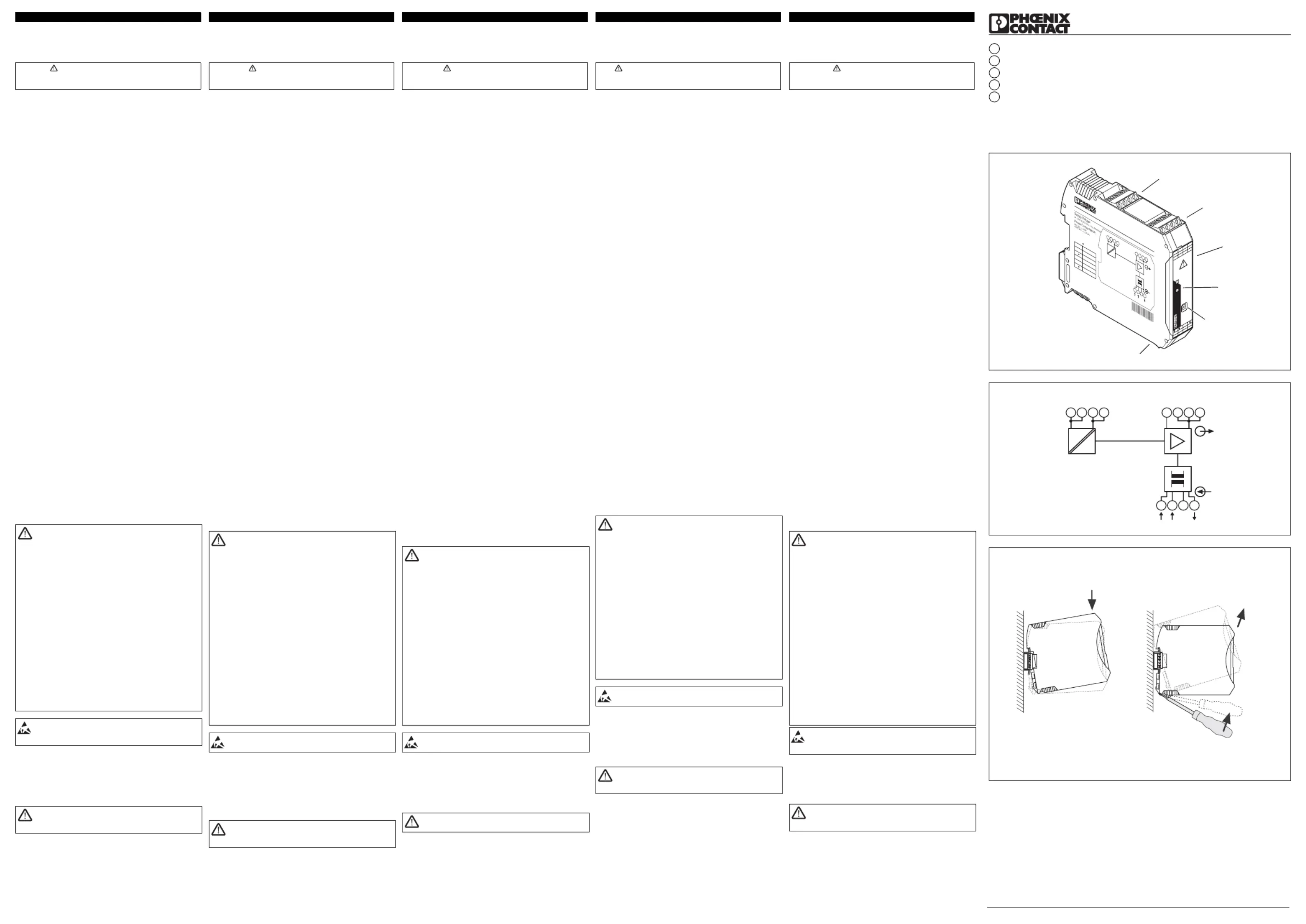

3.1. Connessione e elementi di comando del dispositivo
(fig. 1):
3.2. Installazione
La figura 2 mostra l'assegnazione dei morsetti di connessione.
Il dispositivo è applicabile su tutte le guide di montaggio da 35 mm
a norma EN 60715.
3.3. Alimentazione di tensione mediante i morsetti di
connessione
I convertitori di corrente vengono collegati alla tensione mediante
i morsetti 1.1, 1.2, 1.3, 1.4 (fig. 2).
Il simbolo “ ” riportato sul dispositivo significa:
Attenersi alle istruzioni di istallazione, altrimenti si pregiudica la
protezione prevista!
• Predisporre in prossimità del dispositivo un interruttore/
interruttore di potenza contrassegnato come separatore
per tale dispositivo.
• Predisporre nell'installazione una protezione da sovra-
correnti (≤ 16 A).
• Durante i lavori di manutenzione, scollegare il dispositivo
da tutte le fonti di energia attive.
• Le impostazioni del dispositivo mediante il DIP switch de-
vono essere effettuate in assenza di tensione.
• Un uso del dispositivo non conforme a quanto descritto
nella documentazione può pregiudicare l'efficacia della
protezione prevista.
• La custodia del dispositivo fornisce un isolamento base
dai dispositivi adiacenti per 300 V
eff. In caso di installazio-
ne di più dispositivi uno accanto all'altro, tenere conto di
tale dato e installare se necessario un isolamento aggiun-
tivo. Se il dispositivo adiacente possiede un isolamento
base, non è necessario un isolamento aggiuntivo.
• In alcune applicazioni, la tensione presente all'ingresso e
all'alimentazione può essere una tensione pericolosa (>
33 V). La tensione presente sull'uscita è una tensione
Extra-Low-Voltage (ELV). Tra tutte le connessioni è pre-
visto un isolamento elettrico sicuro.
Adottare le misure di protezione contro le scariche
elettrostatiche prima di aprire il coperchio sulla parte
anteriore!
L'innesto e il collegamento dei cavi in aree a rischio
di esplosione sono ammessi solo in assenza di
tensione!
1Ingresso 5 A / 12 A
2DIP switch
3LED per la diagnosi
4Copertura trasparente
5Uscita: segnali normalizzati
6Tensione di alimentazione
MACX MCR-SL-CAC-12-I-UP 2810638
Abb./Fig. 3
A B
I
OUT
OUT GND GND GND
12A 5A NC
3.4
4.44.34.24.1
TN
T
1.4 3.31.3 3.21.2 3.11.1
≃≃≃≃
MACX MCR-SL-CAC-12-I-UP Abb./Fig. 2
Blockschaltbild / Block Diagram / Diagramme schématique / Esquema de conjunto /
Diagramma a blocchi
Am
b.Te
mp.:
Current M
easuring Transducer / Strommessumformer
Ord.-No.: 28 1063 8
MACXMC
R-SL-CAC -12-I-UP
32823 Blo m
berg, G erm
any
=
ON
-20°...+65°C / - 4°...+149°F
w
ww.interface.ph
oenixconta ct.com
D
IP 1Input
APP ROB
ATIO
NE
N
2Output
0...20mA
D
IP
1A
5A
4...20mA
Se
ria
lN
o.
XXXXXXXX
I
O
UT
O
UTGN D
GN
DGND
1
2A5
AN
C
3
.4
4.4
4
.3
4
.2
4.1
TN
T
1.4 3. 3
1
.3 3.2
1
.2 3.1
1.1
ON O FF
1
2
MACX MCR-SL -CAC-12-I-UP
L(+) N(-)L(+) N
(-)
OU T
IGNDGN DGN D
NC
5A
12A
E
RR
P
W
R
≃
≃
≃
≃
Abb./Fig. 1
2
1
5
6
4
3
Strommessumformer bis 12 A
MACX MCR-SL-CAC-12-I-UP
1. Sicherheitsbestimmungen
• Bauen Sie das Gerät in ein Gehäuse ein!
1.1. Errichtungshinweise
• Das Gerät ist zur Installation in den explosionsgefährdeten Be-
reich der Zone 2 geeignet.
• Die Installation, Bedienung und Wartung ist von elektrotechnisch
qualifiziertem Fachpersonal durchzuführen. Befolgen Sie die be-
schriebenen Installationsanweisungen. Halten Sie die für das Er-
richten und Betreiben geltenden Bestimmungen und Sicherheits-
vorschriften (auch nationale Sicherheitsvorschriften), sowie die
allgemeinen Regeln der Technik ein. Die technischen Daten sind
dieser Packungsbeilage und den Zertifikaten (Konformitätsbe-
wertung, ggf. weitere Approbationen) zu entnehmen.
• Öffnen oder Verändern des Gerätes ist nicht zulässig. Reparie-
ren Sie das Gerät nicht selbst, sondern ersetzen Sie es durch
ein gleichwertiges Gerät. Reparaturen dürfen nur vom Herstel-
ler vorgenommen werden. Der Hersteller haftet nicht für Schä-
den aus Zuwiderhandlung.
• Die Schutzart IP20 (EN 60529) des Gerätes ist für eine saubere
und trockene Umgebung vorgesehen. Setzen Sie das Gerät
keiner Beanspruchung aus, die die beschriebenen Grenzen
überschreitet.
• Das Gerät ist nicht für den Einsatz in staubexplosionsgefährde-
ten Atmosphären ausgelegt.
1.2. Installation im Ex-Bereich (Zone 2)
• Halten Sie die festgelegten Bedingungen für den Einsatz in explo-
sionsgefährdeten Bereichen ein! Das Gerät ist in ein Gehäuse
(Schalt- oder Verteilerkasten) einzubauen, dass die Anforde-
rungen der EN 60079-0 und EN 60079-15 und mindestens die
Schutzart IP54 (EN 60529) erfüllt.
• Beachten Sie bei der Installation und beim Anschluss der Versor-
gungs- und Signalstromkreise die Anforderungen der EN 60079-
14. An Stromkreise in der Zone 2 dürfen nur Geräte angeschlos-
sen werden, welche für den Betrieb in der Ex-Zone 2 und die am
Einsatzort vorliegenden Bedingungen geeignet sind.
• Das Anschließen oder Trennen von Leitungen ist in der Zone 2
nur im spannungslosen Zustand zulässig.
• Das Gerät ist außer Betrieb zu nehmen und unverzüglich aus
dem Ex-Bereich zu entfernen, wenn es beschädigt ist bzw. un-
sachgemäß belastet oder gelagert wurde bzw. Fehlfunktionen
aufweist.
• Aktuelle Dokumente können über die Adresse
www.phoenixcontact.com heruntergeladen werden.
2. Kurzbeschreibung
Die Strommessumformer MACX MCR-SL-CAC-12-I-UP
wandeln sinusförmige Wechselströme von 5 A oder 12 A in
analoge Normsignale 0...20 mA oder 4...20 mA um. Die an der
Gehäuseoberseite zugänglichen DIP-Schalter ermöglichen die
Konfiguration des Eingangs- und Ausgangsstromes.
Der Strommessumformer MACX MCR-SL-CAC-12-I-UP enthält
eine Weitbereichsvariante mit einem
Versorgungsspannungsbereich von 19,2...253 V AC/DC.
3. Anschlusshinweise
3.1. Geräteanschlüsse, -bedienungselemente (Abb. 1):
3.2. Installation
Die Belegung der Anschlussklemmen zeigt Abb. 2.
Das Gerät ist auf alle 35 mm-Tragschienen nach EN 60715 auf-
rastbar.
3.3. Spannungsversorgung über die Anschlussklemmen
Der Spannungsanschluss der Strommessumformer erfolgt an
den Anschlussklemmen 1.1, 1.2, 1.3, 1.4 (Abb. 2).
Das Zeichen " " auf der Gerätebedruckung bedeutet:
Befolgen Sie die Installationsanweisungen, da sonst der vorge-
sehene Schutz beeinträchtigt sein kann!
• Sehen Sie in der Nähe des Gerätes einen Schalter/Leis-
tungsschalter vor, der als Trennvorrichtung für dieses
Gerät gekennzeichnet ist.
• Sehen Sie eine Überstromschutzeinrichtung (≤ 16 A) in
der Installation vor.
• Trennen Sie das Gerät bei Instandhaltungsarbeiten von
allen wirksamen Energiequellen.
• Einstellungen am Gerät mit Hilfe des DIP-Schalters müs-
sen im spannungslosen Zustand erfolgen.
• Wenn das Gerät nicht entsprechend der Dokumentation
benutzt wird, kann der vorgesehene Schutz beeinträch-
tig sein.
• Das Gerät besitzt durch sein Gehäuse eine Basisisolie-
rung zu benachbarten Geräten für 300 V
eff. Bei der Ins-
tallation mehrerer Geräte nebeneinander ist dieses zu
beachten und ggf. eine zusätzliche Isolation zu installie-
ren! Wenn das benachbarte Gerät eine Basisisolierung
besitzt, ist keine zusätzliche Isolierung notwendig.
• Die am Eingang und der Versorgung anliegende Span-
nung kann je nach Anwendung eine gefährliche Span-
nung (> 33 V) sein. Die am Ausgang anliegende Span-
nung ist eine Extra-Low-Voltage (ELV)-Spannung.
Zwischen allen Anschlüssen ist eine sichere galvansche
Trennung vorhanden.
Treffen Sie Schutzmaßnahmen gegen
elektrostatische Entladung bevor Sie den
Frontdeckel öffnen!
Das Aufrasten bzw. Anschluss von Leitungen im
explosionsgefährdeten Bereich ist nur im
spannungslosen Zustand zulässig!
1Eingang 5 A / 12 A
2DIP-Schalter
3Diagnose LEDs
4Klarsicht-Abdeckung
5Ausgang Normsignale
6Versorgungsspannung
Convertidores de corriente hasta 12 A
MACX MCR-SL-CAC-12-I-UP
1. Normas de seguridad
• ¡Instale el dispositivo en la carcasa!
1.1. Indicaciones de instalación
• El módulo es apropiado para la instalación en el ámbito expu-
esto a explosión de la zona 2.
• La instalación, el manejo y el mantenimiento tiene que realizar-
se por personal electrotécnico especializado. Siga las indicaci-
ones de instalación descritas. Para la instalación y el servicio
deben observarse las prescripciones válidas de seguridad
(también las prescripciones nacionales) y las reglas generales
de la técnica. Los datos técnicos se desprenden de las instruc-
ciones de servicio y de los certificados (evaluaciones de con-
formidad, dado el caso otras homologaciones).
• No está permitido abrir o modificar el módulo. No repare el mó-
dulo, sino sustitúyalo por otro equivalente. Las reparaciones
sólo pueden realizarse por el fabricante. El fabricante no asume
responsabilidad alguna en lo que se refiere a desperfectos a
causa de incumplimiento.
• El índice de protección IP20 (EN 60529) del módulo se p1-ha pre-
visto para un entorno limpio y seco. No someta el módulo a car-
ga que sobrepase los límites descritos.
• El módulo no se p1-ha dimensionado para el uso en ambientes ex-
puestos a peligro de explosión por polvo.
1.2. Instalación en el ámbito Ex (zona 2)
• ¡Cumpla las condiciones establecidas para el uso en áreas ex-
puestas a peligro de explosión! El módulo tiene que instalarse en
una carcasa (caja o cuadro de distribución) que cumpla las exi-
gencias de las normas EN 60079-0 y EN 60079-15 y como mí-
nimo presente el índice de protección IP54 (EN 60529).
• Durante la instalación y la conexión de los circuitos de alimenta-
ción y de señal, tenga en cuenta los requisitos de la norma
EN 60079-14. En circuitos de la zona 2 solo pueden conectarse
dispositivos adecuados para el funcionamiento en la zona Ex 2 y
para las condiciones existentes en el lugar de empleo.
• La conexión y desconexión de conectores en áreas explosivas
de la Zona 2 tendrá que realizarse únicamente en estado libre de
tensión.
• El módulo tiene que ponerse fuera de servicio y retirarse inme-
diatamente del ámbito Ex en el caso que se encuentre en defecto
o sea sometido a carga inadecuada o almacenado de forma in-
adecuada o presente funciones incorrectas.
• Los documentos actuales pueden descargase en Internet bajo
www.phoenixcontact.com.
2. Descripción resumida
Los convertidores de corriente MACX MCR-SL-CAC-12-I-UP
convierten corrientes alternas senoidales de 5 A o 12 A en
señales analógicas normalizadas 0...20 mA o 4...20 mA. Los
selectores DIP de acceso en la parte superior de la carcasa
facilitan la configuración de la corriente de entrada y salida.
El convertidor de corriente MACX MCR-SL-CAC-12-I-UP contiene
una variante de amplio rango con una gama de tensiones de
alimentación de 19,2...253 V AC/DC.
3. Observaciones para la conexión
3.1. Conexiones y elementos de operación del módulo
(Fig. 1):
3.2. Instalación
La fig. 2 muestra la ocupación de los bornes de conexión.
El aparato puede encajarse en todos los carriles de 35 mm según
EN 60715.
3.3. Alimentación de corriente a través de bornes de conexión
La conexión de tensión de los convertidores de corriente se
realiza en los bornes de conexión 1.1, 1.2, 1.3, 1.4 (Fig. 2).
El distintivo “ ” en la impresión del módulo significa:
¡Siga las instrucciones de instalación, de lo contrario la
protección prevista puede ser afectada!
• Provea próximo al dispositivo un seccionador o interrup-
tor de protección, identificado como sistema de descon-
exión del dispositivo.
• Provea un dispositivo de sobreintensidad (≤ 16 A) en la
instalación.
• Cuando vaya a realizar trabajos de mantenimiento, de-
sconecte el dispositivo de cualquier fuente de energía.
• Los ajustes del dispositivo por medio del microinterruptor
DIP se tendrán que efectuar con la tensión desconectada.
• Si el dispositivo no se usa tal y como se indica en su do-
cumentación, es posible que la protección provista se
vea negativamente afectada.
• Gracias a su carcasa, el dispositivo tiene un aislamiento
básico para 300 Veff respecto a los dispositivos adya-
centes. Si se instalan varios dispositivos contiguamente,
habrá que tener esto en cuenta y, de ser necesario, mon-
tar un aislamiento adicional. Si el dispositivo adyacente
tiene p1-ya un aislamiento básico, no será necesario aplicar
un aislamiento adicional.
• La tensión que hay en la entrada y la alimentación puede
ser, según la aplicación, una tensión peligrosa (> 33 V).
La tensión que hay en la salida son tensiones extra bajas
ELV (Extra-Low-Voltage). Entre todas las conexiones
hay una separación galvánica segura.
¡Tome medidas de protección contra descarga
electrostática antes de abrir la tapa frontal!
El encaje sobre el carril o la conexión de conductores
en zonas expuestas al peligro de explosión sólo está
autorizado en estado sin tensión.
1Entrada 5 A / 12 A
2Selector DIP
3LED´s de diagnóstico
4Tapa transparente
5 Señales normalizadas de
salida
6Tensión de alimentación
Convertisseurs de courant jusqu'à 12 A
MACX MCR-SL-CAC-12-I-UP
1. Contraintes de sécurité
• L'appareil doit être monté dans un boîtier.
1.1. Instructions d'installation
• L'appareil est conçu pour être installé dans des atmosphères
explosibles de zone 2.
• L'installation, l'utilisation et la maintenance doivent être confi-
ées à un personnel spécialisé dûment qualifié en électrotech-
nique. Veuillez vous référer aux instructions d'installation décri-
tes. Lors de l'exécution et de l'exploitation, veuillez respecter
les dispositions et normes de sécurité en vigueur (ainsi que les
normes de sécurité nationales) de même que les règles géné-
rales relatives à la technique. Les données techniques sont à
consulter dans la notice jointe et les certificats (conformité ou
homologations supplémentaires).
• L'ouverture ou la transformation de l'appareil n'est pas admissib-
le. Ne réparez pas l'appareil par vous-même mais remplacez-le
par un appareil présentant les mêmes qualités. Les réparations
ne doivent être effectuées que par le constructeur. Le const-
ructeur n'est pas responsable pour les dommages causés en rai-
son d'une dérogation à cette règle.
• L'indice de protection IP 20 (EN 60529) de l'appareil est prévu
pour un environnement propre et sec. N'exposez pas l'appareil à
des sollicitations dépassant les limites indiquées.
• L'appareil n'est pas conçu pour une utilisation dans des atmos-
phères explosives.
1.2. Installation en zone Ex (Zone 2)
• Respecter les conditions fixées pour une utilisation dans les envi-
ronnements explosibles. L'appareil doit être monté dans un boî-
tier (coffret ou coffret de distribution) qui répond aux exigences
des normes EN 60079-0 et EN 60079-15 et au moins à l'indice
de protection IP54 (EN 60529).
• Lors de l'installation et du raccordement des circuits d'alimentation
et de signaux, respecter les exigences de la norme EN 60079-14.
Seuls les appareils adaptés pour un fonctionnement en zone ex-
plosible 2 et remplissant les conditions présentes sur la zone
d'installation peuvent être raccordés à des circuits électriques de
la zone 2.
• Le raccordement et la déconnexion de câbles en zone 2 sont
uniquement autorisés hors tension.
• L'appareil doit être mis hors service et retiré immédiatement de
la zone Ex lorsqu'il est endommagé ou s'il a été soumis à des
charges ou stocké de façon non conforme, ou s'il présente un
dysfonctionnement.
• Les documents actuels peuvent être téléchargés à l'adresse
www.phoenixcontact.com
2. Brève description
Les convertisseurs de courant MACX MCR-SL-CAC-12-I-UP
convertissent des courants alternatifs sinusoïdaux de 5 ou 12 A
en signaux normalisés de 0 à 20 mA et 4 à 20 mA. Les
commutateurs DIP accessibles sur la partie supérieure du boîtier
permettent de configurer les courants d'entrée et de sortie.
Le convertisseur de courant MACX MCR-SL-CAC-12-I-UP
englobe une variante de plage d'étendue avec une plage de
tension d'alimentation de 19,2 à 253 V AC/DC.
3. Conseils de raccordement
3.1. Raccordements et éléments de commande de l'appareil
(Fig. 1) :
3.2. Installation
La fig. 2 montre l'affectation des blocs de jonction.
L’appareil s’encliquette sur tous les rails de 35 mm selon EN 60715.
3.3. Tension d'alimentation via les bornes de raccordement
Le raccordement électrique du convertisseur de courant est réalisé
au niveau des bornes de raccordement 1.1, 1.2, 1.3, 1.4 (fig. 2).
Le symbole " " imprimé sur l'appareil signifie : Respectez les
instructions d'installation ; dans le cas contraire, la protection
prévue risque de ne pas être assurée.
• Prévoyez un commutateur/disjoncteur désigné comme
dispositif de déconnexion prévu pour l'appareil à proxi-
mité de celui-ci.
• Equipez l'installation d'un dispositif de surintensité (≤16 A).
• Avant d'entamer des travaux de maintenance, séparez
l'appareil de toutes les sources d'énergie actives.
• Les réglages de l'appareil effectués au moyen du sé-
lecteur de codage (DIP) doivent être réalisés hors tension.
• Si l'appareil n'est pas utilisé conformément à la docu-
mentation, ceci peut entraver la protection prévue.
• Le boîtier de l'appareil lui confère une isolation de base
vis-à-vis des appareils voisins pour 300 V
eff. Il convient
d'en tenir compte lors de l'installation de plusieurs appa-
reils côte à côte et d'installer une isolation supplémen-
taire si cela est nécessaire. Si l'appareil voisin présente
lui aussi une isolation de base, aucune isolation supplé-
mentaire n'est requise.
• Selon l'application, la tension existant à l'entrée et au
raccordement d'alimentation peut être une tension dan-
gereuse (> 33 V). La tension présente à la sortie est une
très basse tension (ELV). Une isolation galvanique sûre
existe entre toutes les connexions.
Prenez des mesures contre les décharges
électrostatiques avant d'ouvrir le couvercle frontal !
L'encliquetage ou le raccordement de lignes en
atmosphère explosible n'est autorisé qu'hors tension !
1Entrée 5 A / 12 A
2Commutateurs DIP
3LED de diagnostic
4Capot transparent
5Sortie signaux normalisés
6Tension d'alimentation
Current measuring transducer up to 12 A
MACX MCR-SL-CAC-12-I-UP
1. Safety regulations
• Install the device in a housing.
1.1. Installation instructions
• The device is ideal for installation in potentially explosive areas
of zone 2.
• Installation, operation and maintenance may be carried out only
by qualified electricians. Follow the specified installation inst-
ructions. The applicable specifications and safety directives (in-
cluding the national safety directives), as well as the general
technical regulations must be observed during installation and
operation. The technical data should be taken from the pa-
ckaging instructions and the certificates (conformity assess-
ment, other possible approvals).
• Opening the device or making changes to it is not permitted. Do
not repair the device yourself, but replace it with an equivalent
device. Repairs may be carried out only by the manufacturer.
The manufacturer is not liable for any damage due to violation
of the prescribed regulations.
• The IP20 degree of protection (EN 60529) of the device is inten-
ded for a clean and dry environment. Do not subject the device
to any load that exceeds the prescribed limits.
• The device is not designed for use in environments with danger
of dust explosions.
1.2. Installation in Ex-area (zone 2)
• Observe the specified conditions for use in potentially explosive
areas. The device should be installed in a housing (control box
or distributor box) that fulfills the requirements according to EN
60079-0 and EN 60079-15 as well as at least those according
to the IP54 (EN 60529) degree of protection.
• When installing and connecting the supply and signal circuits,
observe the requirements of EN 60079-14. Only devices which
are designed for operation in Ex zone 2 and are suitable for the
conditions at the installation location may be connected to the
circuits in the Ex zone.
• Connecting and disconnecting cables in zone 2 is permissible
only when the power is switched off.
• The device should be switched off and immediately removed
from the Ex area if it is damaged, has been overloaded, has
been stored incorrectly or is malfunctioning.
• You can download the latest documents from
www.phoenixcontact.com.
2. Short description
The current transducers MACX MCR-SL-CAC-12-I-UP convert
sinusoidal AC currents of 5 A and 12 A into standard analog
signals of 0...20 mA or 4...20 mA. The DIP switches accessible
on the top side of the housing allow the input and output currents
to be configured.
The current measuring transducer MACX MCR-SL-CAC-12-I-UP
has a wide-range variant with a supply voltage range of
19.2...253 V AC/DC.
3. Notes on connection
3.1. Device connections and operating elements (Fig. 1):
3.2. Installation
The assignment of the connecting terminal blocks is shown in Fig. 2.
The device can be snapped onto all 35 mm DIN rails correspon-
ding to EN 60715.
3.3. Voltage supply via the connecting terminals
The voltage of the current measuring transducer is connected at
the connecting terminals 1.1, 1.2, 1.3, 1.4 (Fig. 2).
The " " symbol printed on the device means:
Adhere to the installation instructions, else the intended
protection might be compromised!
• In close proximity to the device, designate a switch/cir-
cuit breaker as disconnecting device for the device.
• Include an overcurrent unit (≤ 16 A) in the installation.
• For maintenance tasks, separate the device from all ac-
tive energy sources.
• Make sure that the device has been de-energized before
configuring settings by means of the DIP switch.
• If the device is not used as described in the documentati-
on, the intended protection can be negatively affected.
• Thanks to its housing, the device has basic insulation to
the neighboring devices, for 300 V
eff. If several devices
are installed next to each other, this has to be taken into
account, and additional insulation has to be installed if
necessary! If the neighboring device is equipped with ba-
sic insulation, no additional insulation is necessary.
• The voltage present at the input and supply could be a
dangerous voltage (> 33 V), depending on the applica-
tion. The voltage present at the output is an extra-low
voltage (ELV). All connections are safely electrically iso-
lated from each other.
Implement appropriate safety measures against
electrostatic discharge before opening the front cover.
Cables may only be snapped on and connected in
potentially explosive areas when the power is
disconnected.
1Input 5 A / 12 A
2DIP switch
3Diagnostic LEDs
4Transparent cover
5Standard output signals
6Supply voltage

Produkt Specifikationer

Mærke: Phoenix Contact
Kategori: Ikke kategoriseret
Model: MACX MCR-SL-CAC-12-I-UP

Har du brug for hjælp?

Hvis du har brug for hjælp til Phoenix Contact MACX MCR-SL-CAC-12-I-UP stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Phoenix Contact Manualer

Phoenix Contact

Phoenix Contact PSR-SPP-24DC/TS/S Manual

1 December 2024
Phoenix Contact

Phoenix Contact PSR-SCP-24DC/TS/S Manual

1 December 2024
Phoenix Contact

Phoenix Contact BC 71,6-KIT-U11-7035 + 4SPTA8 Manual

1 December 2024
Phoenix Contact

Phoenix Contact LIT 1X2-24 Manual

31 August 2024
Phoenix Contact

Phoenix Contact STEP-PS/1AC/12DC/5 Manual

20 August 2024
Phoenix Contact

Phoenix Contact PSR-PC40-2NO-1DO-24DC-SC Manual

19 August 2024
Phoenix Contact

Phoenix Contact TRIO-PS/1AC/24DC/5 Manual

19 August 2024
Phoenix Contact

Phoenix Contact PSR-MC34-3NO-1DO-24DC-SC Manual

18 August 2024
Phoenix Contact

Phoenix Contact MCR-S-1/5-UI-DCI-NC Manual

16 August 2024
Phoenix Contact

Phoenix Contact PSR-MC20-3NO-1DO-24DC-SP Manual

16 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Smeg

Smeg KIT6PX Manual

23 December 2024
Smeg

Smeg KIT6CX Manual

23 December 2024
Smeg

Smeg GTA-6 Manual

23 December 2024
Lucide

Lucide Casper i 79166/19/12 Manual

23 December 2024
Lucide

Lucide Merlina 78193/30/66 Manual

23 December 2024
Lucide

Lucide Pippa 77583/81/30 Manual

23 December 2024
Lucide

Lucide Pia 45380/04/30 Manual

23 December 2024
Lucide

Lucide Pia 45280/01/30 Manual

23 December 2024
Lucide

Lucide Anaka 45179/03/30 Manual

23 December 2024
Lucide

Lucide Zych 45156/01/97 Manual

23 December 2024
