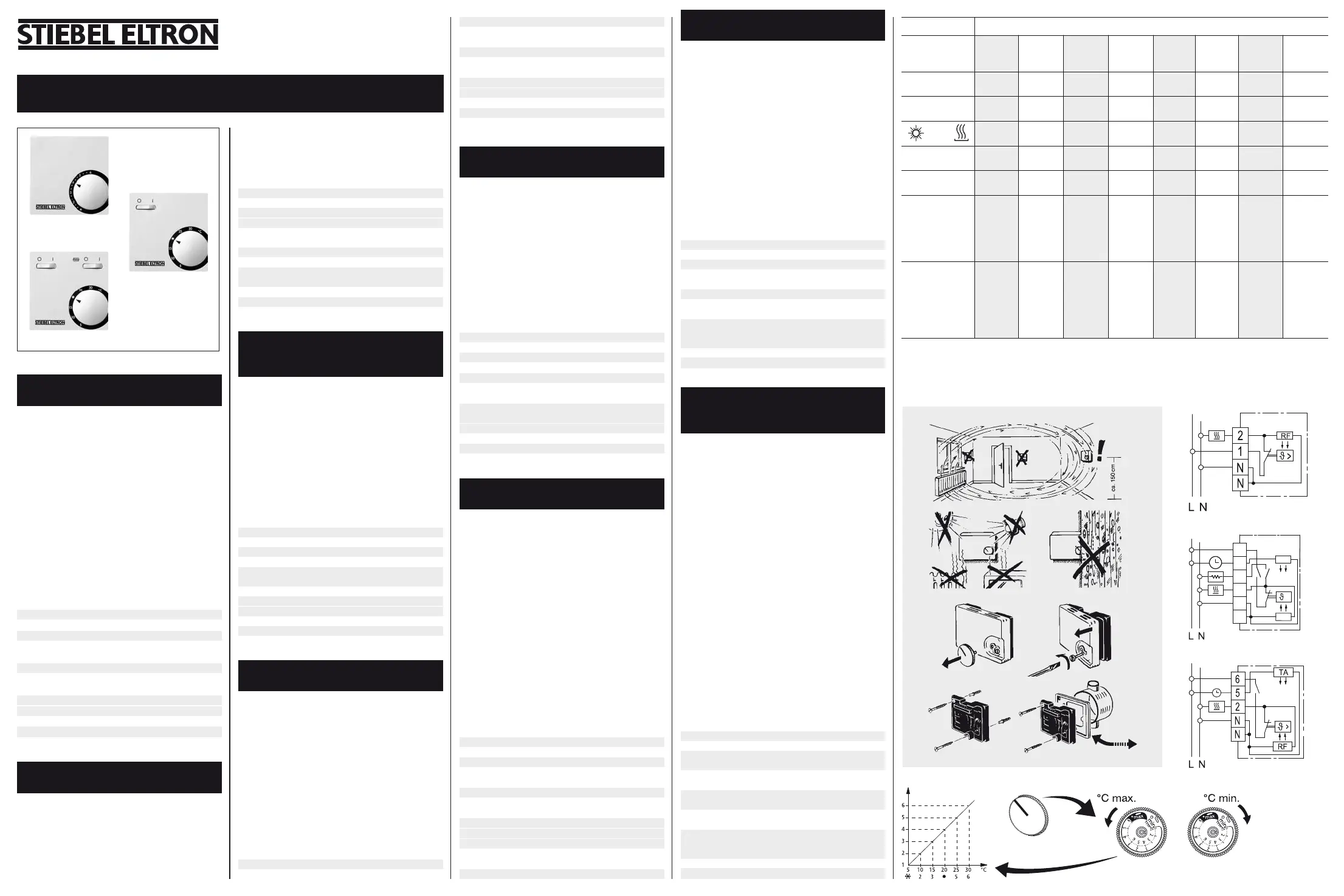

Side 1/4

Bedienungs und Installationsanleitung

für Raumtemperaturregler D

Das Gerät darf nur durch einen Elektrofachmann geöffnet und

gemäß dem Schaltbild am Gerät bzw. dieser Anleitung instal-

liert werden. Dabei sind die bestehenden Sicherheitsvorschrif-

ten zu beachten. Um die Anforderungen der Schutzklasse II zu

erreichen, müssen entsprechende Installationsmaßnahmen er-

griffen werden. Dieses unabhängig montierbare elektromecha-

nische Gerät dient der Regelung der Temperatur ausschließlich

in trockenen und geschlossenen Räumen, mit üblicher Umge-

bung. Dieses Gerät entspricht der DIN EN 60730, es arbeitet

nach der Wirkungsweise 1C.

Beim Drehen des Temperatureinstellknopfes liegt der Schalt-

punkt tiefer als beim selbstständigen Regeln des Temperatur-

reglers. Die Schaltpunktgenauigkeit ist erst nach ca. 1-2 Stun-

den Betriebsdauer erreicht.

Für eine Temperaturbereich-Begrenzung wird der Temperatur-

einstellknopf abgenommen. Die jetzt sichtbare blaue und rote

Rasterscheibe zur Einstellung der Minimal- (blau) und/oder

Maximaltemperatur (rot) verdrehen.

Der Schalter mit der Kennzeichnung Üam RTNZ - S2 schal-

tet eine eventuell vorhandene Zusatzheizung.

Temperaturbereich 5 ... 30 °C

Schutzart Gehäuse IP 30

Schalttemperaturdifferenz ~0,5 K

Zul. rel. Raumfeuchte: max 95 %, nicht

kondensierend

Bemessungsstoßspannung 4 KV

Temperatur für die

Kugeldruckprüfung 75 ± 2 °C

Spannung und Strom für Zwecke der

EMV-Störaussendungsprüfungen 230 V; 0,1 A

Umgebungstemperatur 0 ... 55°C

Verschmutzungsgrad 2

Operating and Installation instructions

for room thermostats 

The device may only be opened and installed according to the

circuit diagram on the device or these instructions by a quali-

fied electrician. The existing safety regulations must be ob-

served. Appropriate installation measures must be taken to

achieve the requirements of protection class II. This indepen-

dently mountable electromechanical device is designed for

controlling the temperature in dry and enclosed rooms only

under normal conditions. The device confirms to EN 60730, it

works according operating principle 1C.

A 294628/37569/8857

C U 468 931 003 809-3 Schakeltemperatuur diff. ~0,5 K

Toelaatbare relatieve vochtigheid max. 95 %, geen

condensvorming

Nominale stootspanning 4 KV

Temperatuur voor hardheidsmeting

volgens Brinell 75 ± 2 °C

Spanning en stroom voor onderzoek

EMV-storingsemissie 230 V; 0,1 A

Bedrijfstemperatuur 0 ... 55 °C

Vervuilingsgraad 2

Návod k obsluze a instalaci

pro prostorový termostat 

Tento přístroj smí instalovat podle schématu na přístroji

pouze kvalifikovaný elektrikář, a to při dodržení všech

platných bezpečnostních předpisů. Aby bylo dosaženo

souladu se třídou ochrany II, musí být uživateli zabráně-

no v přístupu k zadní straně přístroje. Tento přístroj se

používá k regulaci teploty pouze v suchých místnostech s

normálními podmínkami. Tento elektromechanický pří-

stroj odpovídá normě EN 60730. Jedná se o „nezávisle

montovaný regulační přístroj“, který pracuje v souladu se

způsobem provozu 1C.

Při otáčení regulačním knoflíkem leží bod spínání níže

než pří vlastní regulaci. Udávaná přesnost regulace je do-

sažena asi po 1-2 hodinách provozu.

Prostorový termostat typu RTNZ - S2 umožňuje spínání

přídavného el.tělesa Ü.

Rozsah teploty 5 … 30 °C

El. krytí IP 30

Rozdíl spínací teploty cca 0,5 K

Max. rel. vlhkost 95% nekondenzující voda

Domezovací rázové napětí 4 KV

Teplota pro kontrolu kulového

tisku 75 ±2 °C

Napětí a proud pro účely

kontroly rušivých vysílání

elektromagnetické kompatibility 230 V; 0,1 A

Přípustná okolní teplota 0 ... 55 °C

Stupeň znečištění 2

Instrukcja obsługi i instalacji regulatora

temperatury pomieszczenia 

Urządzenie przy zachowaniu zasad bezpieczeństwa oraz

instrukcji obsługi otworzyć może wyłącznie wykwalifiko-

wany specjalista w zakresie elektroinstalacji. instrukcja,

jak zdjąć pokrywę pokazany jest na obrazku. Aby zacho-

wać II kategorię ochronną podczas instalacji należy po-

stępować zgodnie z odpowiednimi zaleceniami. To urzą-

dzenie elektromechaniczny jest niezależny od montażu i

przeznaczony jest do regulacji temperatury wyłącznie w

suchych wnętrzach w standardowych warunkach. urzą-

dzenie spełnia EN 60730, sposób działania 1C.

Przy obracaniu pokrętła regulacji temperatury punkt

przełączania znajduje się niżej niż w przypadku samo-

czynnej regulacji przez regulator temperatury. Dokład-

ność przełączania zostaje osiągnięta dopiero po ok. 1-2

godz. pracy regulatora.

W celu ograniczenia zakresu nastaw temperatury należy

zdjąć pokrętło regulacji temperatury i przestawić widocz-

ny pierścień temp. min. (niebieski) i/ lub maks. (czerwo-

ny).

Przełącznik na RTNZ-S2 z oznaczeniem włącza istnie-Ü

jącą ew. grzałkę dodatkową.

Zakres temperatury 5 … 30 °C

Stopień ochrony obudowy IP 30

Histereza ok. 0,5 K

Odpowiedni stopień maksimum 95 % bez

wilgotności kondensacji

Pomiar napięcia uderzeniowego 4 kV

Temperatura kontroli

ciśnienia kulkowego 75 ±2 °C

Napięcie i prąd dla celów

EMV-kontroli zgodliwości

zakłuceń elektromagnetycznych 230 V; 0,1 A

Dopuszczalna temperatura

otoczenia 0 … 55 °C

Stopien zabrudzenia 2

RTA-3000 S2

RTA-S2

RTNZ-S2

RTA-3000 S2

RTA-S2

RTNZ-S2

The switching point is lower when temperature control knob

is turned than in automatic operation. The exact switching

point is reached only after a climatisation period of approx. 1-2

hours.

The switch on type RTNZ - S2, marked with Symbol , acti-Ü

vates an auxiliary heater, if connected.

Temperature range 5 ... 30°C

Protection class of housing IP 30

Switching temperature

differential ~0,5 K

Relative humidity max. 95 % without

condensation

Rated impulse voltage 4 KV

Brinell test temperature 75 ± 2 °C

Voltage and current for EMC

emitted interference testing 230 V; 0,1 A

Operating temperature 0 ... 55 °C

degree of polution 2

Instructions d’utilisation et

d'installation pour le contrôle de

la température ambiante F

L’appareil ne doit être ouvert que par un professionnel et ins-

tallé selon les schémas et les instructions de montage. Respec-

ter les directives de sécurité existantes. Les mesures d’installa-

tion adéquates doivent être prises pour satisfaire aux exi-

gences de la classe de protection II. Ce thermostat assure la ré-

gulation de la température seulement dans des locaux secs et

fermés à usage normal. Cet appareil est selon la norme DIN

EN 60730 et fonctionne selon la directive 1C.

Le point de déclenchement est inférieur lorsqu’on tourne le

bouton que lors du fonctionnement automatique. Le point de

déclenchement correct n’est atteint qu’au bout d’une à deux

heures de fonctionnement.

L’interrupteur portant le repère Üdu modèle RTNZ - S2

permet la mise en marche et l’arrêt de la résistance addition-

nelle.

Plage de réglage temp. 5 à 30 ºC

Degré protection boîtier IP 30

Temp. différentielle comm. ~0,5 K env.

Humidité relative max. 95 % sans condens.

Surtension transitoire

dimensionnée 4 KV

Température d’essai Brinell 75 ± 2 °C

Tension et courant de contrôle de

compatibilité électromagnétique 230 V; 0,1 A

Température d’utilisation 0 ... 55°C

Degré d’encrassement 2

Bedienings- en installatiehandleiding

voor de temperatuurregeling 

Het apparaat mag alleen door een gekwalificeerd elektricien

geopend en geïnstalleerd worden volgens de instructies en het

aansluitschema op de behuizing van het apparaat. De bekende

veiligheidsvoorschriften dienen in acht genomen te worden.

Om te voldoen aan Apparatenklasse II moeten de installatie

voorschriften op de juiste manier opgevolgd worden. Dit onaf-

hankelijk te plaatsen elektromechanische apparaat is ontwor-

pen voor het regelen van temperatuur onder normale om-

standigheden in droge en afsluitbare ruimten. Deze electroni-

sche regelaar voldoet aan DIN-EN 60730 en functioneert vol-

gens werkwijze 1C.

Bij het draaien van de temperatuurinstelknop ligt het schakel-

punt lager dan bij het zelfstandig regelen van de thermostaat.

De nauwkeurigheid van het schakelpunt wordt na ca. 1-2 uren

bereikt.

De schakelaar met het teken van het model RTNZ -S2Ü

schakelt een eventuele aanvullende bijkomende verwarming.

Temperatuur instelbereik 5…30 ºC

Veiligheidsklasse IP 30

Bedienungs und Installationsanleitung

für Raumtemperaturregler

Te c hnik z u m Wo hlf ühle n

Typ *RTA-3000 S2, RTA-S2, RTNZ-S2

Symbol D

Erklärung



Explanation

Signification



Verklaring



Vysvetlivky



Objaśnienia

Magyarázat



Пояснения

Netz ein Mains on sous tension Aan Zapnuto Włącz

Főkapcsoló

Сеть вкл.

Netz Aus Mains off hors tension Uit geschakeld Vypnuto Wyłącz

Főkapcsoló

Сеть выкл.

HEAT

Heizen Heat Chauffer Verwarmen Topení Ogrzewanie

fűteni

Отопление

Zusatz heizung Aux. Heater Chauffage

additionnel

Extra

verwarming

Pˇrídavné

topení

Ogrzew.

pomocnicze

kiegészítő

fűtés

Дополнитель-

ное отопление

°C

Temperatur

in °C

Temp. in °C Température Temperatuur Teplota °C Temp. w

Hőmérséklet

°C

Температура в

°C

␽- 4 K (°C)

Automatische

Umschaltung

zwischen Tag-

und Nacht-

temperatur

Autom.

switching

between

daytime and

nighttime

temperature

Marche

automatique

confort/réduit

Automatische

omschakeling

tussen dag-

en nacht-

temperatuur

Automatické

pˇrepínání

mezi denní a

sniˇzenou

teplotou

Automat.

przełącznik

z temp.

dziennej na no-

cną

Automatikus

átkapcsolás

nappali és

éjszakai

hőmérséklet

között.

Автоматическое

переключение

между режима-

ми дневной и

ночной

температуры

RTA-3000 S2 16(4) A

RTA-S2,

RTNZ-S2 10(4) A

RTA-3000 S2, RTA-S2,

RTNZ-S2

230V AC, 50 Hz

Schaltstrom

current

Betriebs-

spannung

Switching

commutation

Supply voltage

Courant de

commutation

Tension

d’alimentation

Schakelstroom

Voedings -

spanning

Spínací proud

przełączania

Napájecí napětí

Prąd

przełączania

Napięcie

zasilania

Kapcsolási

áram

üzemi

feszültség

Ток включения

Рабочее

напряжение

*Je nach Regler-

modell sind

nicht alle Funk-

tionen verfüg-

bar

*Depending on

the controller

model, not all

functions may

be available

*Selon le modèle

de régulateur,

toutes les fonc-

tions ne sont

pas disponibles

*Naargelang

regelaarmodel

zijn niet alle

functies

beschikbaar

Podle

použitého

modelu regu

látoru nejsou

k dispozici

všechny

* Zależnie od

modelu

regulatora nie

wszystkie

funkcje są

dostępne.

* Az elérhető

funkciók a

termosztát

típusának

függvényében

változnak.

*В зависимости

от модели тер-

морегулятора,

не все функции

могут быть

доступны.

Kezelési és telepítési útmutató

helyiséghőmérséklet-szabályzóhoz

A készüléket csak képzett villanyszerelő nyithatja ki és he-

lyezheti üzembe a készüléken lévő áramköri kapcsolási rajz

vagy a jelen előírások szerint. A hatályos biztonsági előírá-

sokat meg kell tartani. A II védelmi osztály követelményei-

nek való megfeleléshez a helyes üzembehelyezési lépés-

eket kell megtenni. Ezt az önállóan szerelhető elektrome-

chanikus vagy elektronikus készüléket a kizárólag normál

körülményű, száraz és zárt helyiségek hőmérsékletszabá-

lyozására tervezték. A készülék megfelel az EN60730-nak és

az 1C működési elv szerint üzemel.

A hőfokszabályzó gomb elforgatásakor a kapcsolási pont

alacsonyabb hőmérsékleten van, mint a hőfokszabályzó ön-

működő üzeme esetén. A kapcsolási pontok kb. 1-2 óra

üzemidő után fedik egymást.

Egy hőmérséklettartomány-lehatároláshoz le kell venni a

hőfokszabályzó gombot. Az így láthatóvá vált kék és piros

zárlemezekkel állítható be a legalacsonyabb (kék) és/vagy a

legmagasabb (piros) hőmérséklet.

Az RTNZ - S2 jelzésű kapcsolója egy opcionálisan beé-Ü

píthető kiegészítő fűtés vezérlésére szolgál.

Hőmérséklet-tartomány 5 ... 30 °C

Védettség IP 30

Kapcsolási hőmérsékletkülönbség ~0,5 K

Megengedett rel. Páratartalom max. 95 %, nem

kondenzálva

Névleges lökőfeszültség 4 KV

Golyósszelep-nyomáspróba

hőmérséklete 75 ± 2 °C

Feszültség és elektromos

áram értékek az EMV

emissziós teszteléshez 230 V; 0,1 A

Környezeti hőmérséklet 0 ... 55 °C

Szennyeződési szint 2

Руководство по монтажу и

эксплуатации регулятора

температуры в помещении 

Прибор может быть вскрыт и установлен только квали-

фицированным электриком в соответствии с электриче-

ской схемой, расположенной на крышке прибора или в

этих инструкциях. Должны быть соблюдены действую-

щие правила безопастности.

Для достижения класса защиты II должны быть приме-

нены соответствующие меры по установке

Эти независимо устанавливаемые электрамеханічныя

устройства спроектированы для управления температу-

рой в сухих и закрытых помещениях только при нор-

мальных условиях. Прибор соответствует EN 60730, и ра-

ботает в соответствии с принципом функционирования

1С.

Если для регулировки температуры используется пово-

ротный регулятор, то точка переключения расположена,

ниже чем при автоматическом режиме работы регулято-

ра. Точность работы регулятора в точке переключения

достигается только через 1-2 часа его эксплуатации.

Для изменения границ диапазона регулировки температу-

ры, необходимо полностью снять ручку регулятора темпе-

ратуры. Под ней будет находиться красно-синий растровый

диск . Для установки желаемой границы, необходимо слег-

ка приподнять фиксатор с помощью заострённого предме-

та и повернуть диск до установки минимального (синий

цвет) и/или максимального (красный цвет) значения тем-

пературы. Снова закрепить фиксатор между зубчиками и

установить на место ручку регулятора температуры.

Выключатель с маркировкой на RTNZ - S2Ü

используется для включения дополнительного отопле-

ния при его наличии.

Диапазон температур 5 … 30°C

Степень защиты корпуса IP 30

Разность температур

включения ~0,5 K

Допуст. отн. влажн. макс. 95 %,

в помещении без конденсации

Расчетное импульсное

напряжение 4 кВ

Температура испытания

твердости вдавливанием шарика

75 ± 2 °C

Напряжение и сила тока

при испытании излучения

помех / ЭМС 230 B; 0,1 A

Температура в помещении 0 … 55 °C

Степень загрязнения 2

Produkt Specifikationer

Mærke:	Stiebel Eltron
Kategori:	Termostat
Model:	RTA-3000 S2

Har du brug for hjælp?

Hvis du har brug for hjælp til Stiebel Eltron RTA-3000 S2 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Termostat Stiebel Eltron Manualer

Stiebel Eltron RTA-3000 S2 Manual

3 August 2024

Stiebel Eltron RTA-S2 Manual

25 Juli 2024

Stiebel Eltron RTU - S Manual

20 Juli 2024

Stiebel Eltron RTNZ - S Manual

20 Juli 2024

Stiebel Eltron RTNZ-S2 Manual

19 Juli 2024

Stiebel Eltron RTPZ - S Manual

19 Juli 2024

Stiebel Eltron RTI-EP2 Manual

27 Maj 2024

Termostat Manualer

Nyeste Termostat Manualer

Tru Components TK4S-14RC Manual

18 December 2024

Tru Components TCN4S-24R Manual

18 December 2024

ATTACK OT80 Manual

17 December 2024

Warmup +Kit Manual

17 December 2024

Warmup 5iE Manual

17 December 2024

Tru Components TX4S-14R Manual

17 December 2024

EQ-3 CC-RT-O-CnL-W-R5-2 Manual

16 December 2024

EQ-3 HmIP-WTH-2 Manual

16 December 2024

EQ-3 HMIP-WTH Manual

16 December 2024

EQ-3 HMIP-eTRV Manual

16 December 2024
