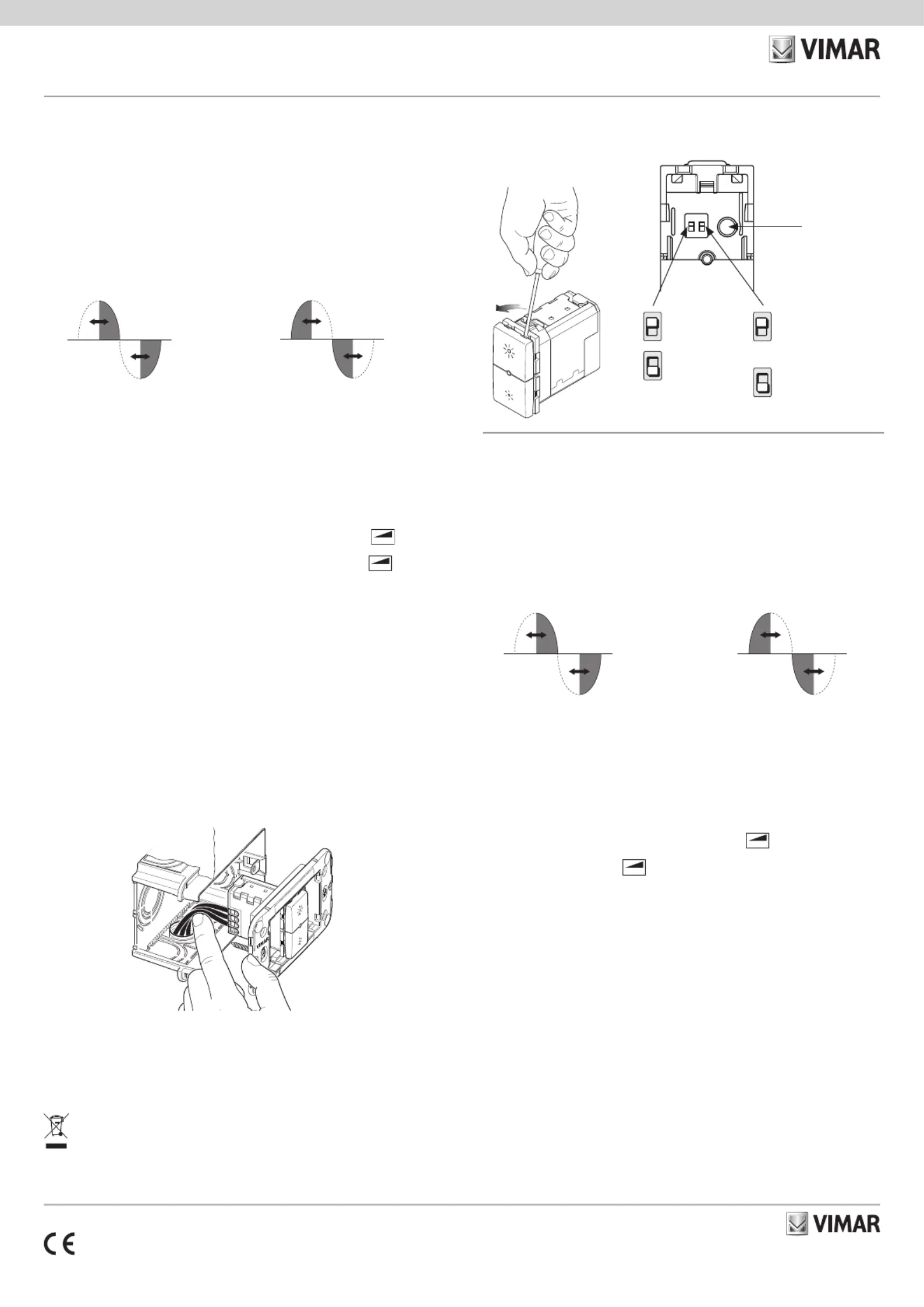

Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401573A0 04 2207
NEVE UP
09135.1
Dimmer universale 230 V~ 50 Hz per lampade ad incandescenza 40-400 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili
3-200 W, per alimentatori elettronici LED, comando ON/OFF e regolazione con pulsanti
incorporati o da più punti con pulsanti NO, funzione MASTER per 14137, regolazione
intensità luminosa minima, individuazione al buio. Apparecchio non installabile nei con-
tenitori Isoset.
IMPORTANTE: Le lampade comandabili da un singolo dimmer master o slave devono essere
tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal costruttore.
Verificare sulla confezione delle lampade la tipologia di dimmeraggio compatibile: LE (Leading
Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada può funzionare in
entrambe le modalità ed è a discrezione dell’installatore scegliere la tipologia di dimmeraggio
che garantisce il miglior funzionamento della lampada.
CARATTERISTICHE.
• Accensione, spegnimento e regolazione del carico mediante pulsanti incorporati o normali
pulsanti in chiusura non luminosi.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di
accese a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
L
.
• Regolazione taglio a fine fase (TE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili e trasformatori elettronici di tipo
C
.
• Protezione contro i cortocircuiti con segnalazione di intervento mediante spia lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ad un dispositivo MASTER possono essere aggiunti fino a 3
dispositivi SLAVE.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 dimmer nella stessa scatola, i carichi comandabili da ciascun
dimmer devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
• Il collegamento 3 fili è richiesto nel caso in cui si utilizzino gli alimentatori 01874-01875 e le
lampade 02662.
COLLEGAMENTI.
• Comando e regolazione mediante pulsanti incorporati o da più punti con pulsanti NO in paral-
lelo. Non utilizzare pulsanti NO con spia luminosa.
ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CONDUTTORE DI NEUTRO.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il dimmer MASTER e
i dimmer SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del dimmer.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Direttiva RoHS. Norme EN 60669-2-1, EN IEC 63000.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
DICHIARAZIONE SUPPLEMENTARE A CURA DEL COSTRUTTORE
La tabella Carichi comandabili è valida anche per applicazioni in 220 V 60 Hz.~
NEVEUP
09613
MADE IN ITALY
Regolazione con taglio inizio fase LE Regolazione con taglio ne fase TE
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve
essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali
di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alter nativa alla gestione autonoma, è possibile consegnare gratuitamente
l’apparecchiatura che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso
i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
2 è inoltre possibile consegnare gratuitamente, senza obbligo di
acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’ap-
parecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
CONFIGURAZIONE.
Rimuovere il tasto superiore ed impostare i dip-switch secondo la sequenza colori desiderata.
Aumenta intensità
luminosità minima
Diminuisce intensità
luminosità minima
LE
Flash start
accensione al massimo
per 1 s per poi portarsi
all’intensità impostata
Soft start
accensione graduale
fino a raggiungere
l’intensità impostata
TE

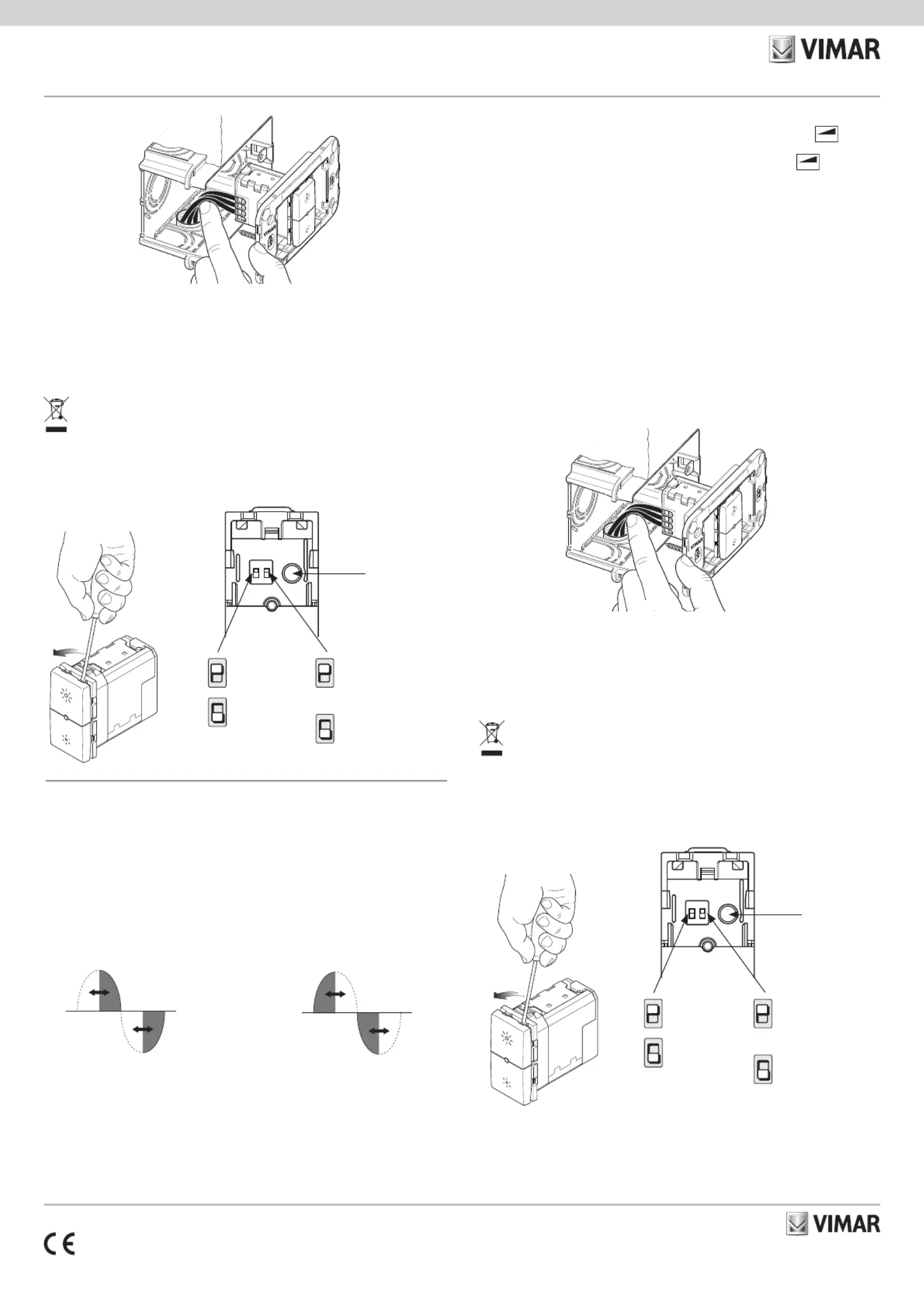

09135.1
Dimmer 230 V~ 50 Hz for 40-400 W incandescent lamps, 40-300 VA electronic transfo-
mers, 10-200 W CFL lamps, 3-200 W LED lamps and LED electronic transfomers, ON/
OFF control and regulation with built-in push button or from NO peripheral push buttons,
MASTER function for 14137, minimumpower control, visible in darkness. Not for Isoset
enclosures.
IMPORTANT: Lamps controllable from a single MASTER or SLAVE dimmer must all be the
same. All controllable loads must be declared DIMMERABLE by the manufacturer. Check the
type of compatible dimmering on the lamp package: LE (Leading Edge) or TE (Trailing Edge).
Where not specified, the lamp works in both modes, at the discretion of the installer; choose
the type of dimmering that ensures the best lamp.
CHARACTERISTICS
• ON, OFF and dimmering with built-in buttons or normal non-lit buttons.
• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way
the life of a lamp is increased by reducing stress on the filament and prevents light flash.
• Flash start: used with compact fluorescent lamps, ensures that the lamps are switched on
correctly, reducing any difficulties to a minimum.
• Soft end: slowly brings the load down from on to off.
• Leading Edge mode: used with incandescent lamps, compact fluorescent lamps and LED
compatible lamps, as well as L-type electronic transformers
L
.
• Tailing Edge mode: used with compatible loads such as fluorescent lamps, LED lamps or
C-type electronic transformers
C
.
• .Protection against short-circuit together with flashing-lamp blow-out detector
• Thermal protection with flashing-lamp blow-out detector.
• MASTER-SLAVE function: paying attention not to exceed maximum power controllable by
each dimmer. A MASTER device can have up to 3 SLAVE devices.
• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.
• If installing 2 dimmers in a single box, the loads that can be controlled by each dimmer must
be reduced so that their total does not exceed the maximum power that can be controlled
by a single device.
• The 3-wire connection is required if you are using the power supply units 01874-01875 and
the lamps 02662.
CONNECTIONS
• Control and dimmering with built-in button or more points with NO buttons in parallel. Do not
use NO buttons with pilot light.
NOTE: THE ON/OFF BUTTON IS CONNECTED TO THE CABLE NEUTRAL.
• For correct operation, the length of each connection between the MASTER and SLAVE dim-
mers or the NO buttons may not exceed 100 m.
• Press the connection conductors to the bottom of the box to prevent them from coming into
contact with the dimmer body.
Dimmering with Leading Edge mode Dimmering with Trailing Edge mode
