Vimar 16604.120.B Manual
Læs nedenfor 📖 manual på dansk for Vimar 16604.120.B (6 sider) i kategorien Lysdæmper. Denne guide var nyttig for 3 personer og blev bedømt med 4.5 stjerner i gennemsnit af 2 brugere
Side 1/6
Viale Vicenza, 14 - 36063 Marostica VI Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
49400636A0 01 1309
VIMAR - Marostica - Italy
Eikon
20137.120
Arké
19137.120
Idea
16604.120
Plana
14137.120
Regolatore SLAVE 120 V~ 60 Hz per lampade ad incandescenza 40-500 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,
comando da regolatore MASTER universale con adattatore di carico, grigio. Apparecchio non
installabile nei contenitori Isoset.
IMPORTANTE: Le lampade comandabili da un singolo regolatore MASTER o SLAVE devo-
no essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI
dal costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio
compatibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la
lampada può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).
CARATTERISTICHE
• I regolatori SLAVE per funzionare, necessitano del relativo regolatore MASTER.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese
a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
L
.
• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-
scenti, lampade a LED o trasformatori elettronici di tipo
C
.
• Protezione termica e contro i cortocircuiti all’accensione con segnalazione di intervento
mediante spia lampeggiante posta sotto al coperchio.
• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima coman-
dabile da ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a
3 dispositivi SLAVE per un carico massimo totale di 2000 W (VA) corrispondenti a 500 W/
VA massimi collegati a ciascuno dei 4 dispositivi. Nel caso di lampade fluorescenti o a led, la
potenza massima comandata dal master non deve superare i 40 W.
• Se il regolatore SLAVE non si accende verificare la posizione dei dip-switch; se la spia non
lampeggia agire sul dip-switch LE-TE mentre se lampeggia agire su Flash start-Soft start.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun
regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
COLLEGAMENTI
• Il collegamento deve avvenire in associazione a un portafusibile con fusibile rapido a alto potere
di interruzione tipo F5AH250V come risulta dallo schema.
• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utiliz-
zare pulsanti NO con spia luminosa.
ATTENZIONE: Il PULSANTE VA COLLEGATO AL CAVO DI NEUTRO.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER
e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del regolatore.
Carichi comandabili LE TE
40 ÷ 500 W 40 ÷ 300 W
10 ÷ 40 W 10 ÷ 40 W (max 2 lampade) (max 2 lampade)
3 ÷ 40 W 3 ÷ 40 W (max 2 lampade) (max 2 lampade)
Trasformatori elettronici
per alogene
40 ÷ 300 W
(max 3 trasformatori di tipo
L
)
40 ÷ 300 W
(max 5 trasformatori di tipo
C
)

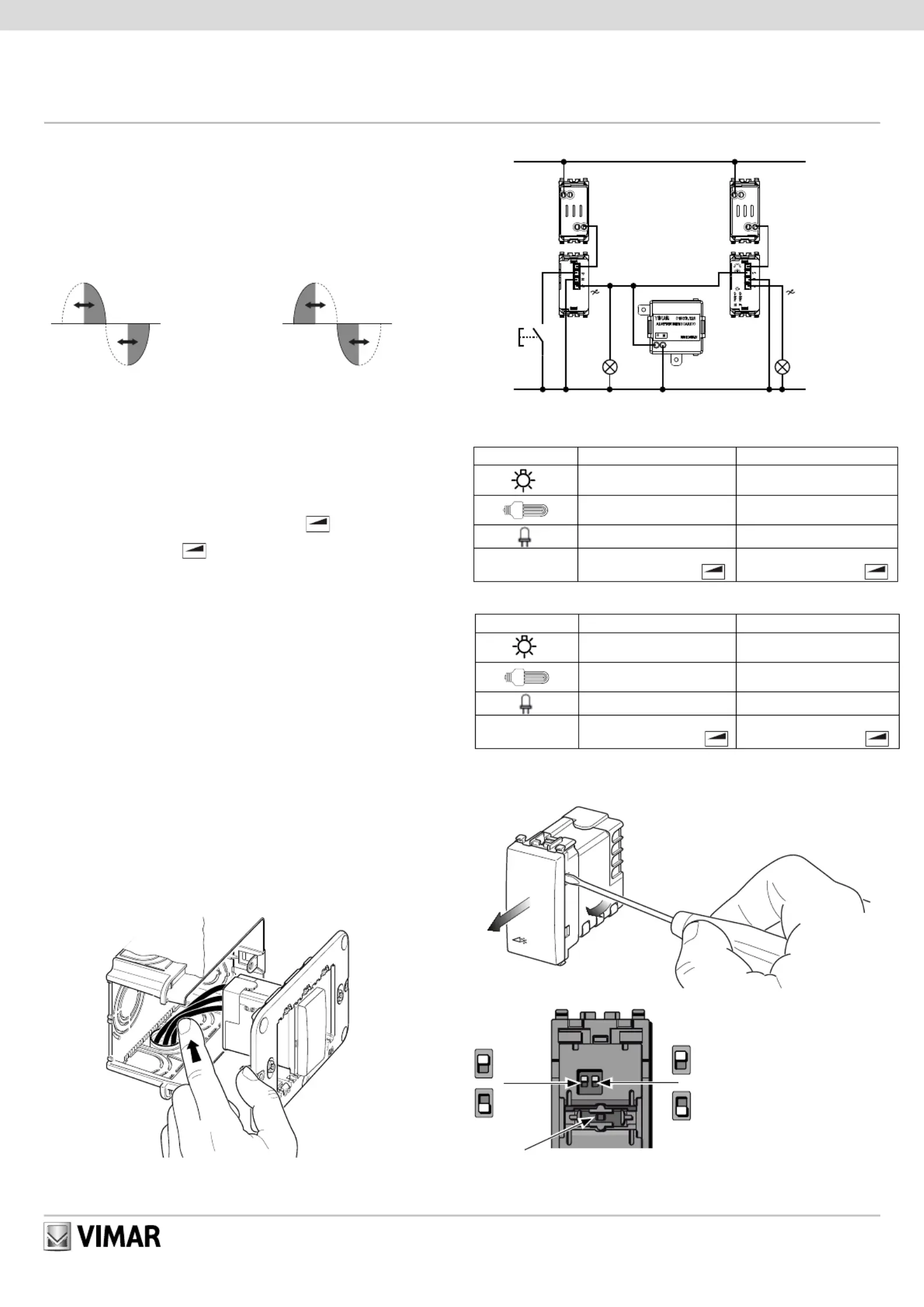

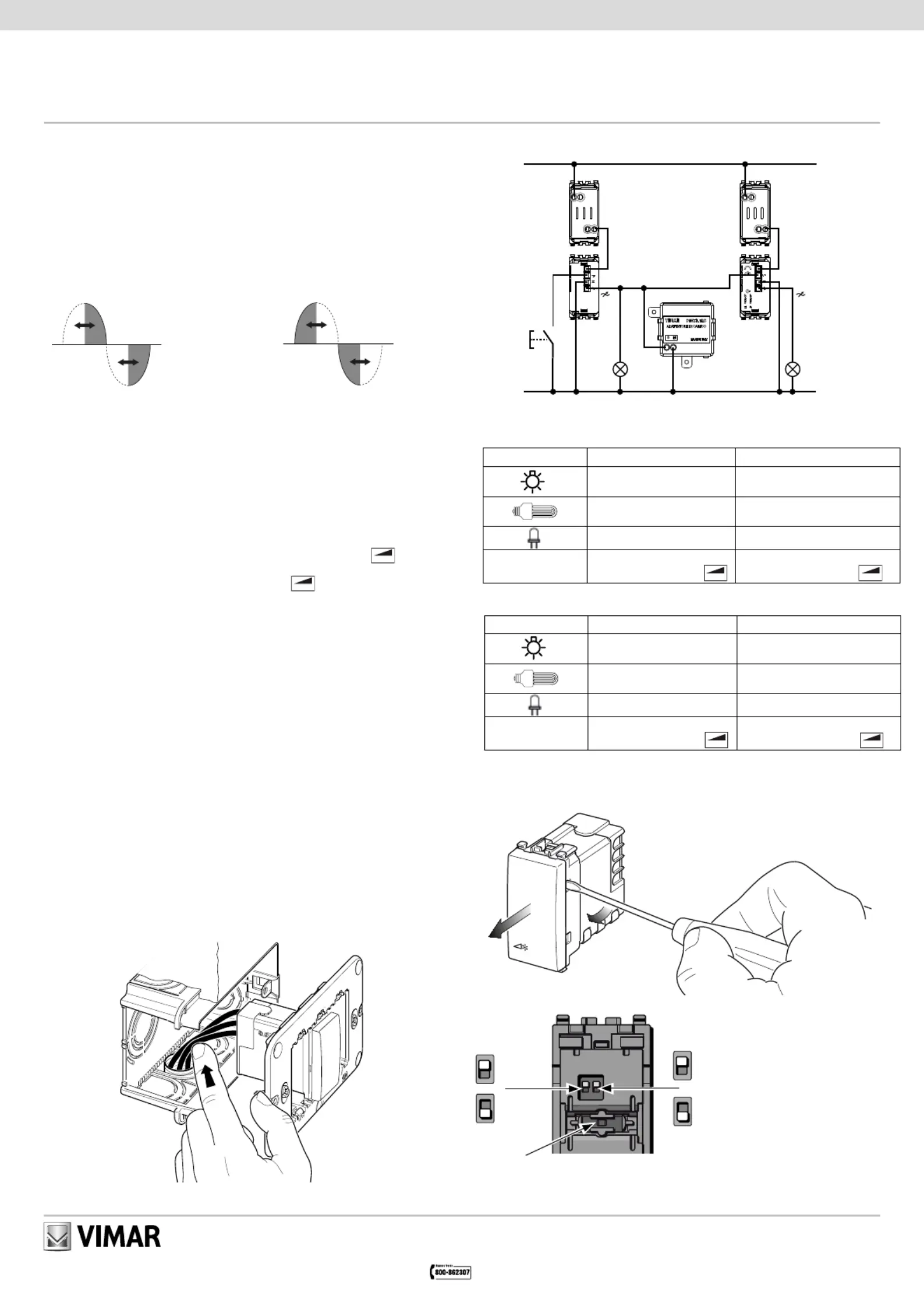

COLLEGAMENTO MASTER/SLAVE
N
N N
N
N
N
S
01873.120
120 V~ 60 Hz
L
LL
20416
19416
16460
14416
20416
19416
16460
14416
20137.120
19137.120
16604.120
14137.120
20135.120
20136.120
19135.120
19136.120
16559.120
16603.120
14135.120
14136.120
P
In questa configurazione è sempre necessario utilizzare l’adattatore di carico art. 01873.120
CONFIGURAZIONE
Rimuovere il coperchio del regolatore.
LE
Flash start
accensione al massimo per 1 s per poi
portarsi all’intensità impostata
Soft start
accensione graduale fino a raggiungere
l’intensità impostata
TE
ATTENZIONE: In caso di collegamento MASTER-SLAVE SLAVE i dip-switch dello devono
essere collocati nella stessa posizione di quelli del MASTER.
Dimmerazione con taglio inizio fase LE Dimmerazione con taglio ne fase TE
Carichi comandabili dal MASTER in configurazione MASTER-SLAVE
Carichi comandabili LE TE
40 ÷ 500 W 40 ÷ 300 W
10 ÷ 100 W 10 ÷ 200 W (max 5 lampade) (max 10 lampade)
3 ÷ 100 W 3 ÷ 200 W (max 5 lampade) (max 10 lampade)
Trasformatori elettronici
per alogene
40 ÷ 300 W
(max 3 trasformatori di tipo
L
)
40 ÷ 300 W
(max 5 trasformatori di tipo
C
)
Carichi comandabili dallo SLAVE in configurazione MASTER-SLAVE
LampadaLampada
Spia di
segnalazione
Pulsante
ON/OFF e
regolazione
