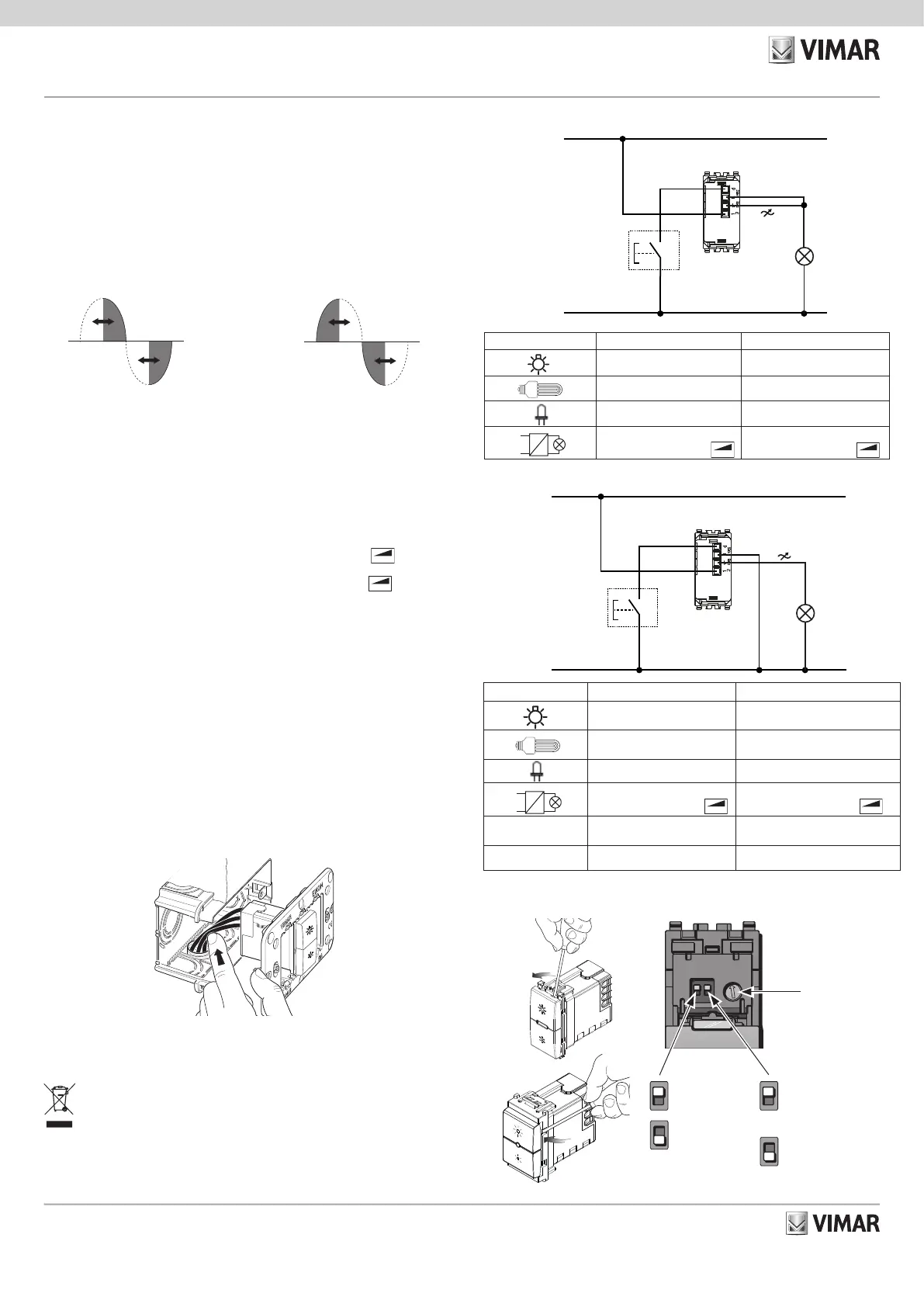

Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400509B0 04 2207
EIKON
20135.1.120
IDEA
16559.1.120
PLANA
14135.1.120
ARKE’
19135.1.120
20135.1.120-19135.1.120
16559.1.120-14135.1.120
N
L
L
N
P
20135.1.120-19135.1.120
16559.1.120-14135.1.120
N
L
L
N
P

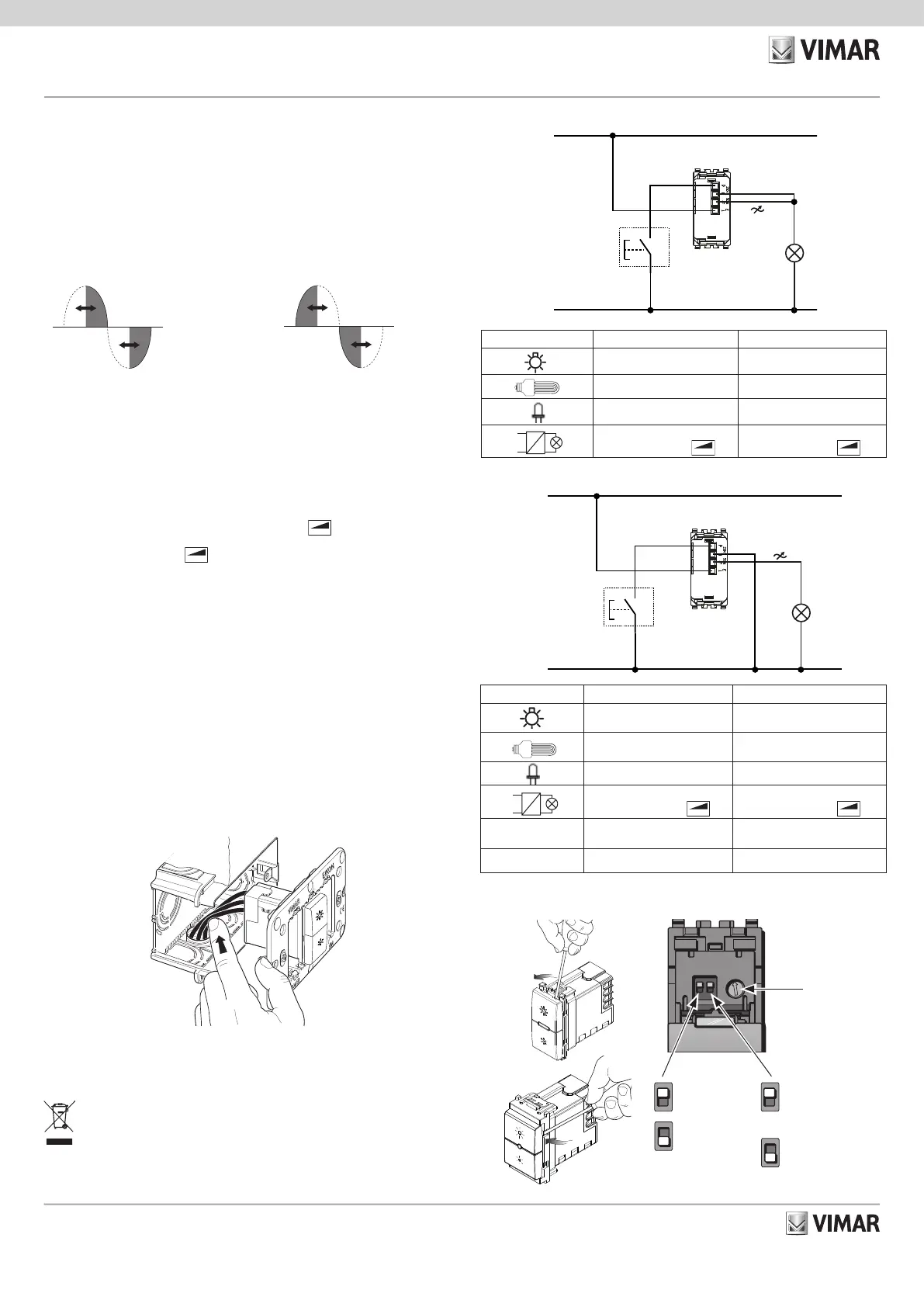

Dimmer universale 120 V~ 60 Hz per lampade ad incandescenza 40-400 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,
per alimentatori elettronici LED, comando ON/OFF e regolazione con pulsanti incorporati o da
più punti con pulsanti NO, funzione MASTER per 20137, regolazione intensità luminosa minima,
individuazione al buio. Apparecchio non installabile nei contenitori Isoset.
IMPORTANTE: Le lampade comandabili da un singolo dimmer master o slave devono
essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal
costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compati-
bile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada può
funzionare in entrambe le modalità ed è a discrezione dell’installatore scegliere la tipologia
di dimmeraggio che garantisce il miglior funzionamento della lampada.
CARATTERISTICHE.
• Accensione, spegnimento e regolazione del carico mediante pulsanti incorporati o normali
pulsanti in chiusura non luminosi.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di
accese a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
L
.
• Regolazione taglio a fine fase (TE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili e trasformatori elettronici di tipo
C
.
• Protezione contro i cortocircuiti con segnalazione di intervento mediante spia lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ad un dispositivo MASTER possono essere aggiunti fino a 3
dispositivi SLAVE
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 dimmer nella stessa scatola, i carichi comandabili da ciascun
dimmer devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
• Il collegamento 3 fili è richiesto nel caso in cui si utilizzino gli alimentatori 01874.120-01875.120
e le lampade 02662.120.
COLLEGAMENTI.
• Comando e regolazione mediante pulsanti incorporati o da più punti con pulsanti NO in paral-
lelo. Non utilizzare pulsanti NO con spia luminosa.
ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CONDUTTORE DI NEUTRO.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il dimmer MASTER e
i dimmer SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del dimmer.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
COLLEGAMENTO 3 FILI.
Carichi comandabili LE TE
40 - 400 W 40 - 300 W
10 - 100 W 10 - 200 W (max 5 lampade) (max 10 lampade)
3 - 100 W 3 - 200 W (max 8 lampade) (max 16 lampade)
40 - 300 VA
(max 3 trasformatori di tipo
L
)
40 - 300 VA
(max 5 trasformatori di tipo
C
)
Alimentatori
01874.120-01875.120
max 10 alimentatori Non applicabile
Lampade 02662.120
max 10 lampade Non applicabile
COLLEGAMENTO 2 FILI.
Carichi comandabili LE TE
40 - 400 W 40 - 300 W
10 - 100 W 10 - 200 W (max 5 lampade) (max 10 lampade)
5 - 100 W 5 - 200 W (max 8 lampade) (max 16 lampade)
40 - 300 VA
(max 3 trasformatori di tipo
L
)
40 - 300 VA
(max 5 trasformatori di tipo
C
)
CONFIGURAZIONE.
Rimuovere il tasto superiore ed impostare i dip-switch secondo la sequenza colori desiderata.
Aumenta l’intensità
luminosa minima
Diminuisce l’intensità
luminosa minima
LE
Flash start
accensione al massimo
per 1 s per poi portarsi
all’intensità impostata
Soft start
accensione graduale
fino a raggiungere
l’intensità impostata
TE
Pulsante ON/OFF
e regolazione
Pulsante ON/OFF
e regolazione
Regolazione con taglio inizio fase LE Regolazione con taglio ne fase TE
20135.1.120
19135.1.120
14135.1.120
16559.1.120
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, confe-
rire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici
ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura
che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equiva-
lente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m 2 è inoltre possibile
consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
