Side 1/6

Viale Vicenza, 14 - I 36063 Marostica VI

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.eu

ESPAÑOL

Hoja de instalación

Eikon

20142

20143

PIana

14142

14143

20142 - 14142

Variador 230 V~ 50/60 Hz para transformadores electrónicos regulables con variador

40-500 VA, con borne de neutro, mando y regulación con pulsador incorporado o

desde varios puntos con pulsadores NA, función MASTER para 20143 y 14143, tec-

nología MOSFET, identificación en la oscuridad, fusible de protección, gris - 2 módulos

20143 - 14143

Variador SLAVE 230 V~ 50/60 Hz para transformadores electrónicos regulables con

variador 40-500 VA, con borne de neutro, mando de 20142 y 14142, tecnología

MOSFET+TRIAC, fusible de protección, gris - 2 módulos

Características

•Los reguladores SLAVE requieren el correspondiente regulador MASTER para

funcionar.

•Encendido,regulaciónyapagadodelacargamedianteelpulsadorincorporadoo

pulsadores normales NO no luminosos.

•Memorizacióndelaregulaciónprogramada(salvoencasosdeinterrupcióndered)

al apagar la carga.

•Encendidogradual(softstart):garantizaelpasogradualdesdeelestadodeapaga-

do hasta la máxima luminosidad o la programada anteriormente; de esta manera,

sealargalavidadelalámpara,yaquesereduceelestréssufridoporelfilamento

durante el encendido en frío, y se evita el deslumbramiento de las personas.

•Apagadogradual(softend):garantizaelpasogradualdesdeelestadodeencen-

dido hasta el de apagado.

•FusibledealtopoderdecortedetipoF2,5AH(07050.HF.2.5)incorporado.

•Protección contralos cortocircuitosdurante el encendido conseñalización de la

intervención mediante un testigo parpadeante.

• Protección térmica con señalización de la intervención mediante un testigo par-

padeante.

• FunciónMASTER-SLAVE:sinose superalapotencia máxima quepuede mandar

un variador, a un dispositivo MASTER se le puede atribuir hasta cuatro dispositivos

SLAVE

•Tienequeutilizarseenlugaressecosysinpolvoconunatemperaturacomprendida

entre -5 °C y +45 °C.

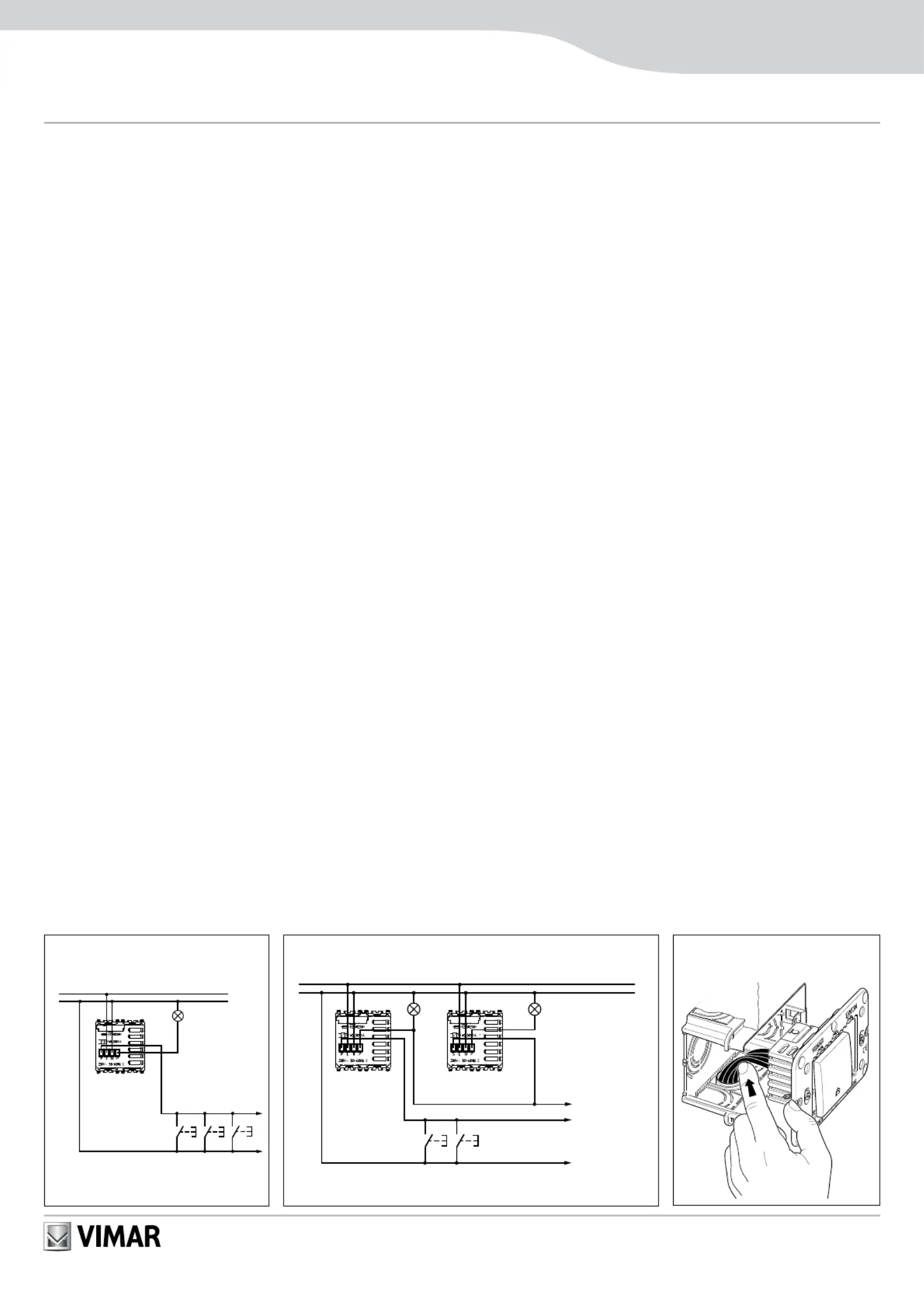

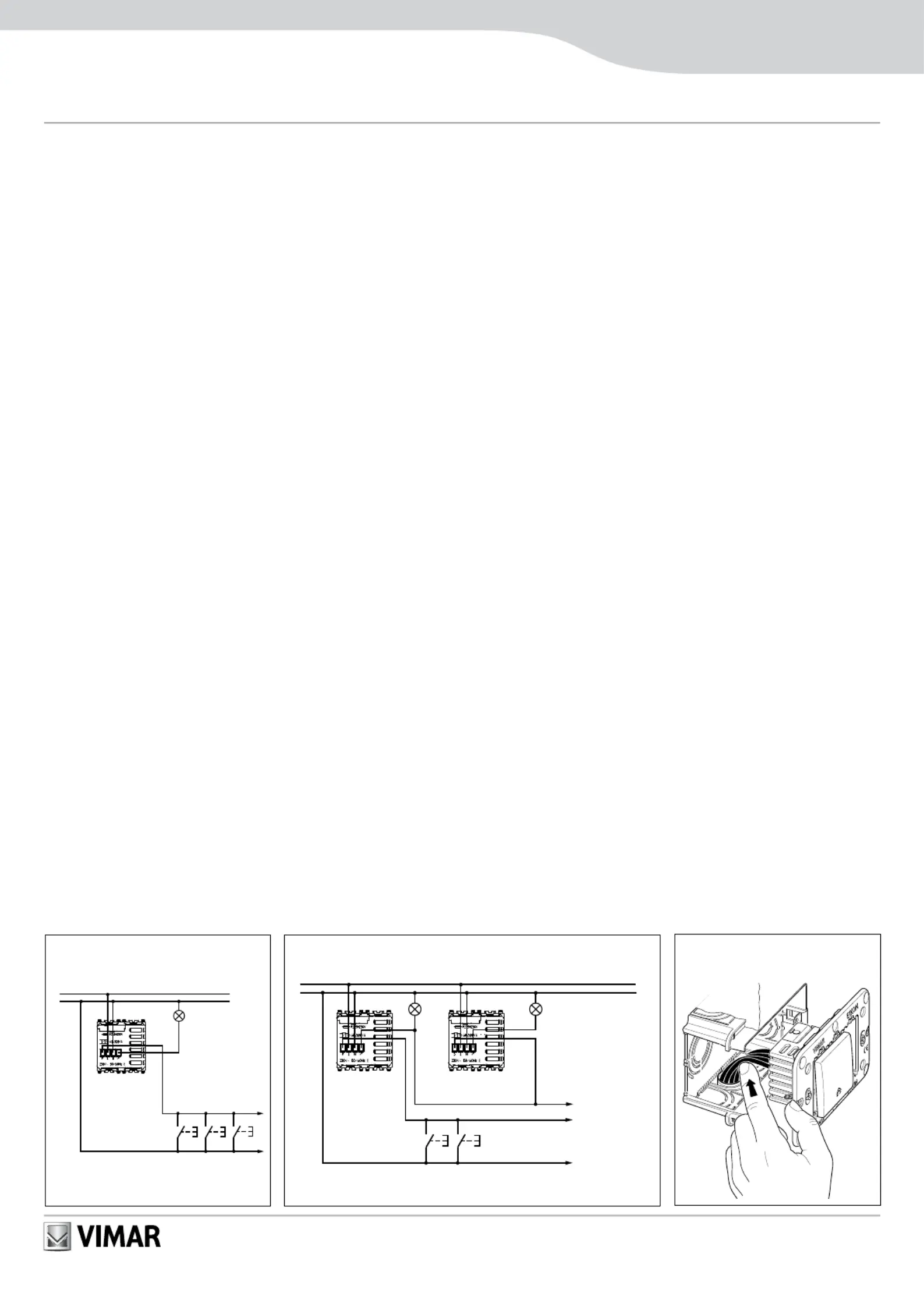

Conexiones

•Mandoyregulaciónmediantepulsadorincorporadoodesdevariospuntosconpul-

sadoresNOenparalelo(figuraA).NoutilizarpulsadoresNOcontestigoluminoso.

•Mandoyregulaciónmediantepulsadorincorporadoymandoyregulacióndeotras

cargasconelmóduloSLAVEdesoporte(máx.4)(figuraB).

Notas

•DuranteelfuncionamientoMASTER-SLAVE,lascargasmandadasporcadadispo-

sitivo no son en paralelo.

•LongitudmáximadeloscablesdeconexiónentreelvariadorMASTERyelvariador

SLAVE:100m.

Cargas que se pueden mandar

•Transformadoreselectrónicosregulablesconvariadorparalámparashalógenasde

tensiónmuybaja:40-500VA,230V~y50/60Hz(máx.8).

ATENCIÓN

: Los datos de potencia arriba indicados están garantizados para una

temperatura ambiente de 25°C; para cada incremento de 10°C, el valor de potencia

se reduce en un 10%.

Información suplementaria del fabricante

•Noadecuadosparaelmandodemotores(ej.Ventiladores,aspiradores).

•Si se instalan 2 variadores en la misma caja, las cargas que se puede mandar

desdecadavariadorhandeserreducidasparaquesusumanoseasuperioralos

valores arriba indicados.

Funcionamiento

•Parael encendido y el apagado, accionarrápidamente elpulsador.Parala regu-

lación, mantenerlo pulsado; si se desea invertir el sentido de regulación, soltar el

pulsador y accionarlo de nuevo.

Cuando se p1-ha alcanzado el máximo encendido de la carga o el mínimo, la regu-

lación se interrumpe y es posible invertirla soltando y accionando de nuevo el

pulsador de regulación.

•Sieltestigoluminosonoseenciende,controlarelfusibley,siesnecesario,susti-

tuirlo con otro del mismo modelo.

•Sieltestigoluminosoparpadeaduranteelencendido,controlary,siesnecesario,

sustituirlacarga(cargaencortocircuito).

•Sieltestigoluminosoparpadeadespuésdequelacargasehaencendido,lainsta-

lacióneserróneayhaprovocadolaintervencióndelaproteccióntérmica.Solicitar

laintervencióndeuntécnicoespecializadoparaquecontrolelainstalación.

Normas de instalación

•Elaparatosehadeinstalarenconformidadconlasdisposicionessobrematerial

eléctricovigentesenelpaís.

•Nosuperarnuncalapotencianominal.

•Lassobrecargas,losarcoseléctricosyloscortocircuitospuedendañarirreparable-

menteelregulador.Antesdeinstalarlo,hayquecontrolaratentamenteelcircuitoy

eliminar dichos defectos.

•Noconectarvariosreguladoresenserieentresí.

•Elreguladornoposeeinterrupciónmecánicaenelcircuitoprincipaly,porlotanto,

no proporciona separación galvánica. El circuito del lado de carga debe consi-

derarse siempre bajo tensión.

Parauncorrectofuncionamiento,lalongituddecadaconexiónentreelreguladorMASTERylos

reguladores SLAVE o los pulsadores NO no p1-ha de ser superior a 100 m.

Se aconseja colocar los conductores de conexión

enelfondodelacajaevitandoquetoquenelcuerpo

del variador.

20142

14142

20142

14142

20143

14143
