Termostato elettronico per controllo temperatura ambiente di 2 zone indipendenti (riscaldamento e condizionamento), standard KNX, 1 uscita a relè
NO 4 A 24 V~, 1 ingresso per sensore di temperatura 20432-19432-14432, 1 ingresso digitale programmabile - 2 moduli.
THERMOST AT
OFF
A B C D
OFF
A B C D
OFF
A B C D

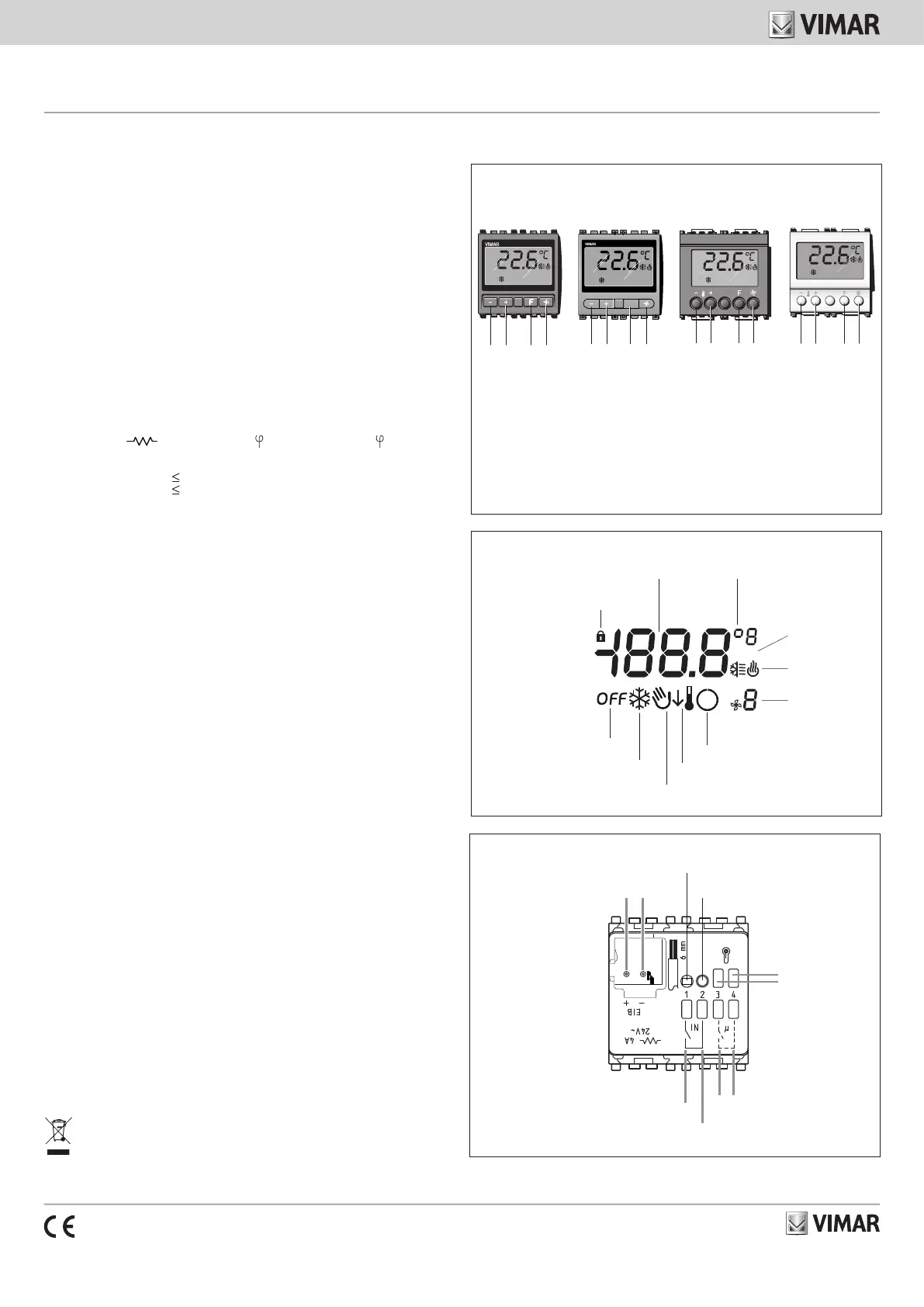

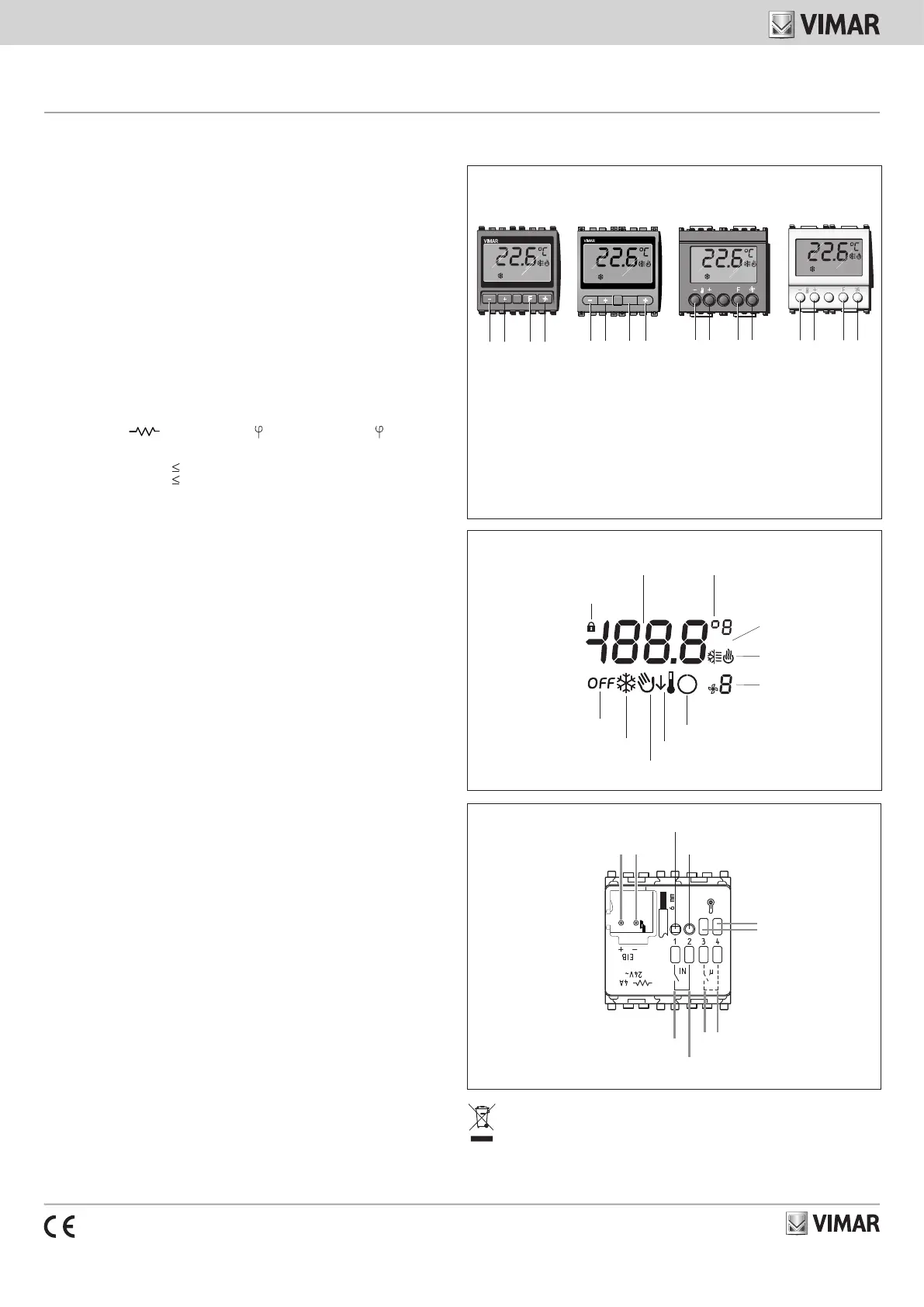

VISTA FRONTALE.
Eikon
Pulsante A: decremento del set-point della temperatura.
Pulsante B: incremento del set-point della temperatura.
Pulsante C (con pressione breve): selezione del termostato da visualizzare/controllare:
- termostato A (visualizzazione e controllo);
- termostato B, se abilitato; icona accesa (visualizzazione e controllo);ext
- temperatura sonde KNX 1÷8 (se presenti, solo visualizzazione);
- sonda NTC interna al termostato (visualizzazione);A
- sonta NTC esterna collegata al morsetto del termostato, (se presente, solo
visualizzazione).
Pulsante C (con pressione lunga): visualizzazione della modalità di funzionamento.
Pulsante D: incremento/decremento della velocità del fan-coil.
ext
DISPLAY.
Temperatura ambiente
Unità di misura
(Celsius/Fahrenheit)
Condizionamento/
Riscaldamento
Velocità fan-coil
Funzione cliente fuori camera (Stand-by)
Antigelo
Impianto spento
Temperatura di Confort modificata dal
cliente rispetto al set-point di default
Economy
Dispositivo bloccato
(non controllabile localmente)
Termostato B attivo
COLLEGAMENTI.
Linea BUS
Ingresso
comune
Relè
C NO
Ingresso
LED
PULSANTE CONFIGURAZIONE
Il termostato è adatto per il controllo della temperatura ambiente (riscaldamento e condiziona-
mento) è può interagire con altri termostati e con un centro di supervisione (PC in reception o
locale tecnico nel quale sia installato, ad esempio, il software Well-contact Suite). Il dispositivo
è in grado di gestire 2 zone climatiche in modo completamente indipendente; in pratica equivale
a due termostati indipendenti ( e ) ciascuno dei quali gestisce una delle due zone. Per ciaA B -
scuna zona vengono gestite le modalità di riscaldamento/condizionamento in base alla relativa
temperatura di riferimento. Il termostato è provvisto di un relè programmabile come NC o NO
utilizzabile per uso generico (accensione luce/chiusura elettrovalvola di zona/attivazione scalda
salviette elettrico, etc.) o per il controllo della velocità 1 del fan-coil gestito dal termostato A dal
termostato B. Dispone inoltre di un ingresso digitale programmabile come NC o NO che può
essere utilizzato per applicazioni quali, ad esempio, il rilevamento di una finestra aperta. Il termo-
stato è provvisto di un display e di quattro tasti frontali per il controllo del set point di temperatura
e della velocità del fan-coil.
CARATTERISTICHE.
Tensione di alimentazione: BUS 29 V SELV
Consumo: 10 mA
Morsetti:
- bus TP;
- Ingresso digitale per contatto NO o NC (privo di potenziale, SELV);
- Distanza massima tra il contatto di ingresso e il termostato: 30 m;
- Uscita a relè NO ( 24 V SELV 4 A cos 1; 24 V~ SELV 2 A cos 0,6);~
Temperatura di funzionamento: -5 °C - +45 °C (uso interno);
Classificazione ErP (Reg. UE 811/2013): classe I, contributo 1%;
±0,5 °C tra 15 °C e 30 °C
Precisione della lettura: ±0,8 °C agli estremi
Questo apparecchio contiene solo circuiti SELV che devono essere mantenuti separati da
circuiti a tensione pericolosa.
Sensori di temperatura gestibili dal termostato 20430-19430-16915-14430.
- NTC interno
- Possibilità di collegare NTC esterno art. 20432-19432-14432
- Possibilità di utilizzare i valori di temperatura inviati sul bus da 8 diverse sonde KNX di tem-
peratura (dato di tipo DPT_Value_Temp).
- Lunghezza massima del cavo di collegamento dell’NTC esterno: 60 m. Utilizzare un cavo
twistato con sezione minima di 0.5 mm
2 (art. 01840)
Temperatura di riferimento
Per ognuno dei due termostati e la temperatura di riferimento per il controllo del clima è la A B
media pesata tra tutte le sorgenti di temperatura disponibili (se presenti):
- NTC interno
- NTC esterno art. 20432-19432-14432
- da bus (temperatura sonde KNX 1÷8)
I pesi delle varie sorgenti di temperatura vengono impostati da ETS; sorgenti di temperatura con
peso 0 non vengono incluse nel calcolo della temperatura di riferimento.
FUNZIONAMENTO.
La configurazione del termostato, dell’indirizzo fisico, dei parametri, del suo funzionamento, ecc.,
avviene mediante il software ETS.
Nel caso in cui nel termostato venga caricato un applicativo ETS non corretto, il led rosso posto sul retro
del dispositivo lampeggerà e sul display lampeggeranno tutti i segmenti LCD (errore didevice type”).
Per ripristinare la configurazione desiderata, caricare nel dispositivo l’applicativo ETS corretto.
Per tutti i dettagli relativi agli oggetti di comunicazione ETS, ai parametri e alla con-
figurazione del dispositivo, si consulti la biblioteca tecnica scaricabile dalla sezione
“Documentazione -> Pubblicazioni Tecniche del sito www.vimar.com.
Lutente, mediante i tasti frontali, potrà modificare il set point di temperatura e la velocità del fan-
coil; la modifica di questi parametri forza il termostato in funzionamento manuale.
UTILIZZO DEL TERMOSTATO.
Attraverso il termostato è possibile impostare:
il set point di temperatura nella stanza (la modifica può avvenire solamente entro certi limiti
impostati dal centro di controllo o reception, ecc.);
la velocità del fan-coil.
Per effettuare la variazione della temperatura premere 2 volte il tasto o quello + -:
alla prima pressione il display visualizzerà la temperatura attualmente impostata;
alla seconda pressione inizierà l’incremento/decremento del valore visualizzato.
La selezione del termostato viene effettuata mediante il tasto BF.
La modalità di funzionamento del termostato (Confort, Standby, Economy, Antigelo) può essere
modificata attraverso la pressione prolungata del tasto e premendo poi il tasto fino alla seleC B -
zione della modalità desiderata confermandola con una pressione breve del tasto . C
IMPORTANTE: Lunghezza max del cavo per il collegamento degli ingressi = 30 m.
Nota: In fase di installazione prevedere lunghezze di collegamento dei cavi che consentano l’estrazione
del dispositivo dalla scatola da incasso in modo tale da poter accedere al pulsante di configurazione.
REGOLE DI INSTALLAZIONE.
Linstallazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni
regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva EMC. Norme EN 50090-2-2, EN 50428.
Regolamento REACh (UE) n. 1907/2006 art.33. Il prodotto potrebbe contenere tracce di piombo.
Ingresso per
NTC esterno
OF F
T HERMOS T AT
F
A B C D
Arké Idea Plana
