Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
Termostato con display para mandar un ventilador-convector automático
o manual de tres velocidades 2 módulos. ca.
Dispositivo indicado para controlar la temperatura ambiente (calefacción y aire acondicionado)
mediante la gestión del ventilador-convector de tres velocidades.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: BUS 29 V
• Absorción: 20 mA
• Bornes: bus TP
• Temperatura visualizada: -5 °C - +40 °C
• Campo de regulación:
- con calefacción: +5 °C - +30 °C
- con aire acondicionado: +10 °C - +35 °C
• Diferencial térmico: regulable entre 0,1 °C y 1,0 °C; valor preestablecido: 0,2 °C. La centralita
efectúa la regulación.
• Clasificación ErP (Reg. UE 811/2013): clase I, contribución 1%
• Compatible con:
- centrales By-me 8 módulos de empotrar y de superficie, vers. 2.0 y siguiente
- centrales By-me 2 módulos, vers. 2.0 y siguiente
CONFIGURACIÓN.
PARA LAS OPERACIONES DE INSTALACIÓN Y CONFIGURACIÓN, CONSULTAR
EL MANUAL DE INSTRUCCIONES DEL SISTEMA By-me SUMINISTRADO CON LA
CENTRALITA DE CONTROL.
El termostato se debe configurar, mediante la centralita, dentro de un grupo que también contenga
el relé dedicado al control de la climatización (bombas de circulación, quemadores, electroválvulas)
o de los ventiladores-convectores.
• Bloques funcionales: 1 bloque funcional.
• Selección del bloque funcional (configuración), cuando la centralita solicita que se accione el
pulsador de los dispositivos: accionar el pulsador del termostato (véase figura “Vista A
fron-
tal”; en el display aparece el mensaje “ ” que se visualiza hasta que se termina la configuración.CnF
PARÁMETROS.
Las modalidades de funcionamiento del termostato se pueden gestionar mediante los pulsa-
dores del dispositivo o mediante el menú “clima” de la centralita, salvo para los parámetros
indicados a continuación y que sólo se pueden gestionar mediante el menú de la centralita:
• funcionamiento normal/protegido;
• calefacción/aire acondicionado;
• diferencial térmico;
• intervalo de regulación del valor de consigna, si se encuentra en modalidad protegida.
USO DEL TERMOSTATO.
Pulsar brevemente la tecla para entrar en la modalidad de regulación de la velocidad del D
ventilador-convector; esta regulación se efectúa mediante las teclas y y, cuando B, C D
termina el tiempo límite, se sale del menú.
Si se pulsa la tecla durante unos 3 s, se accede al menú del termostato y, mediante las D
teclas B y C, se visualizan cíclicamente las siguientes modalidades de funcionamiento:
• OFF (palabra ): permite apagar la instalación.OFF
• OFF temporizado (palabra , icono , icono OFF OFF ): permite apagar la instalación por el
periodo deseado.
• off forzado: permite forzar el apagado de la instalación mediante un mensaje enviado por la
centralita. Esta modalidad es posible si una interfaz contactos (Eikon 20515; Arké 19515;
Idea 16955 y Plana 14515), perteneciente al mismo grupo del termostato, señala un contac-
to abierto (por ejemplo, ventana abierta). En esta modalidad, se ignoran los valores
posibles
del valor de consigna enviados por la centralita durante el funcionamiento automático.
• antihielo (palabra , icono ): permite establecer un nivel mínimo de temperatura, sufiMin -
ciente para evitar roturas de tuberías u otros inconvenientes a causa de las heladas.
• reducción nocturna (palabra , icono rED ): la temperatura se regula en función del valor de
consigna de reducción nocturna configurado.
• reducción nocturna temporizada (palabra , icono rED ): permite configurar el funciona-
miento en reducción nocturna durante el periodo deseado.
• automático (palabra , icono Aut ): la temperatura se regula automáticamente en función
del valor de consigna recibido por la centralita.
•
manual (palabra ): la temperatura se regula en función del valor de consigna configurado.MAn
• manual temporizado (palabra , icono ) : permite el funcionamiento manual por un MAn
periodo definido según las exigencias.
Por lo que se refiere al funcionamiento normal o protegido del termostato en función de la
modalidad seleccionada, consultar las tablas siguientes:
• Pulsador A: Tecla para cancelar la operación; también es la
tecla de configuración.
• Pulsador B: Disminución del valor visualizado (temperatura o
temporización).
• Pulsador C: Aumento del valor visualizado (temperatura o
temporización).
• Pulsador D: Tecla para variar la velocidad del ventilador-
convector; si se mantiene pulsada durante 3 s, se accede a
los menús.
respecto al configurado (máx. ± 5 °C); la regulación se efectúa mediante el menú de la centralita.
• el funcionamiento antihielo sólo es posible en modalidad calefacción.
• Todos los menús son temporizados; si no se pulsa la tecla para confirmar la nueva selección D
y se agota el tiempo límite, el dispositivo vuelve a la configuración precedente.
SELECCIÓN DE LA MODALIDAD DE FUNCIONAMIENTO
• Mediante la tecla , se selecciona la modalidad de funcionamiento deseada.D
• Si se selecciona “Manual”, “Reducción nocturna” y “Antihielo”, el display parpadea y el valor de
consigna de la temperatura se configura con las teclas y y se confirma con la tecla B C D.
• Si se selecciona “Manual temporizado”, “Reducción nocturna temporizada” y “Off temporiza-
do”, el display parpadea y el valor de consigna se configura con las teclas y y se confirma B C
con la tecla D.
El display continúa parpadeando y el valor del tiempo se configura con las teclas y y se B C
confirma con la tecla . Cuando termina el tiempo configurado, el termostato vuelve a la D
modalidad de funcionamiento que había anteriormente .
• En la modalidad “Automático”, si se pulsa la tecla o la tecla , se entra en la modalidad “ B C
Override ”. El display parpadea y el valor de consigna de la temperatura se configura con las
teclas B y y se confirma con la tecla . El display continúa parpadeando y el valor del tiempo C D
(duración) se configura con las teclas y y se confirma con la tecla . Cuando termina el B C D
tiempo configurado, el termostato vuelve a la modalidad de funcionamiento “Automático”.
• Si se pulsa la tecla durante 3 s, con las teclas y es posible elegir la escala (°C o ° F) con A B C
la que se visualizará la temperatura.
NORMAS DE INSTALACIÓN.
El aparato se p1-ha de instalar en conformidad con las disposiciones sobre material eléctrico
vigentes en el país. Para más información, véase el manual de la centralita de control.
CONFORMIDAD NORMATIVA.
Directiva EMC. Norma EN 50428.
MODALIDADES DE FUNCIONAMIENTO.
Normal Protegido Temporizado
(opción)
OFF
•
•
•
Antihielo
•
Reducción nocturna
•
•
Manual
•
•
•
Automático
•

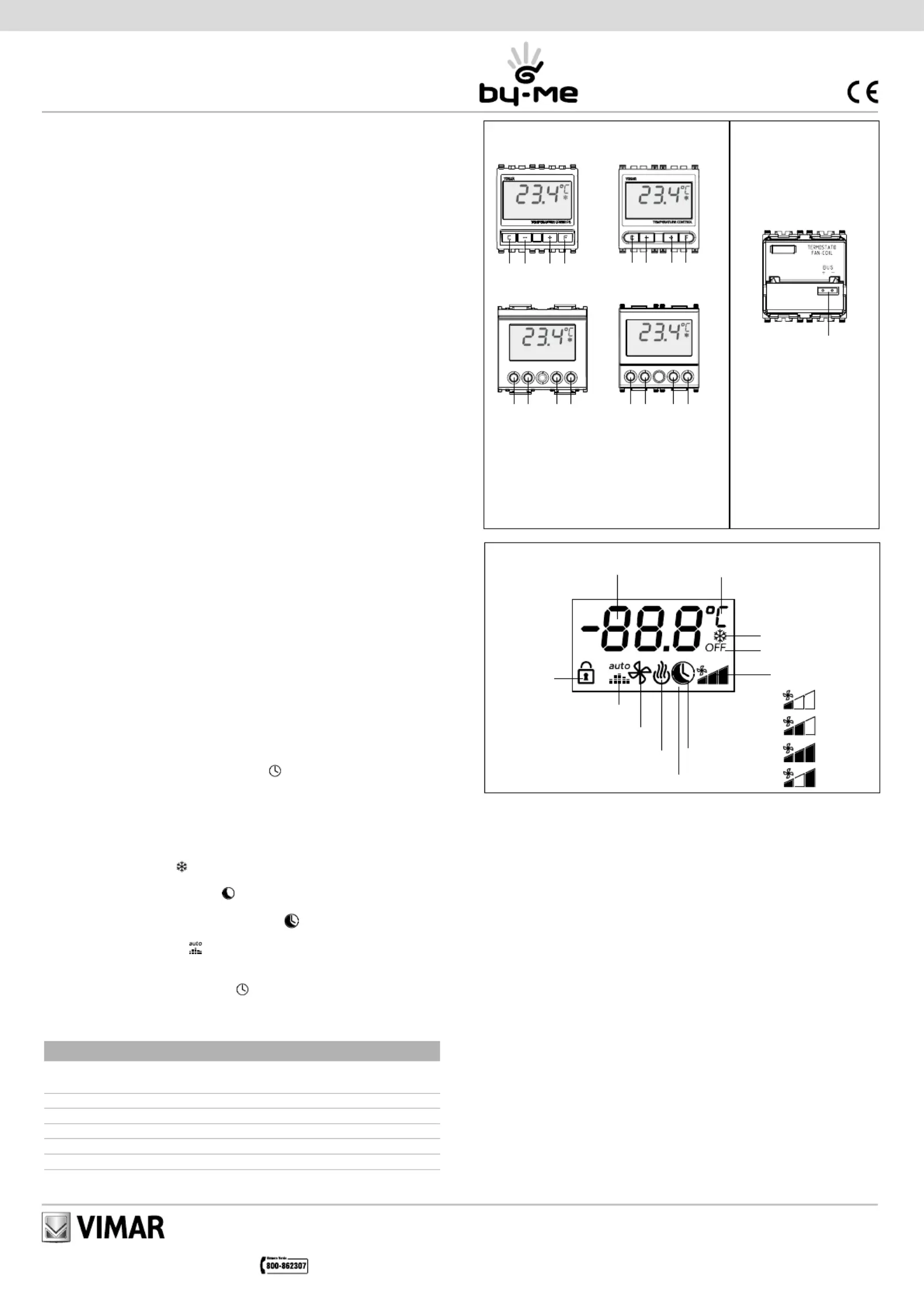

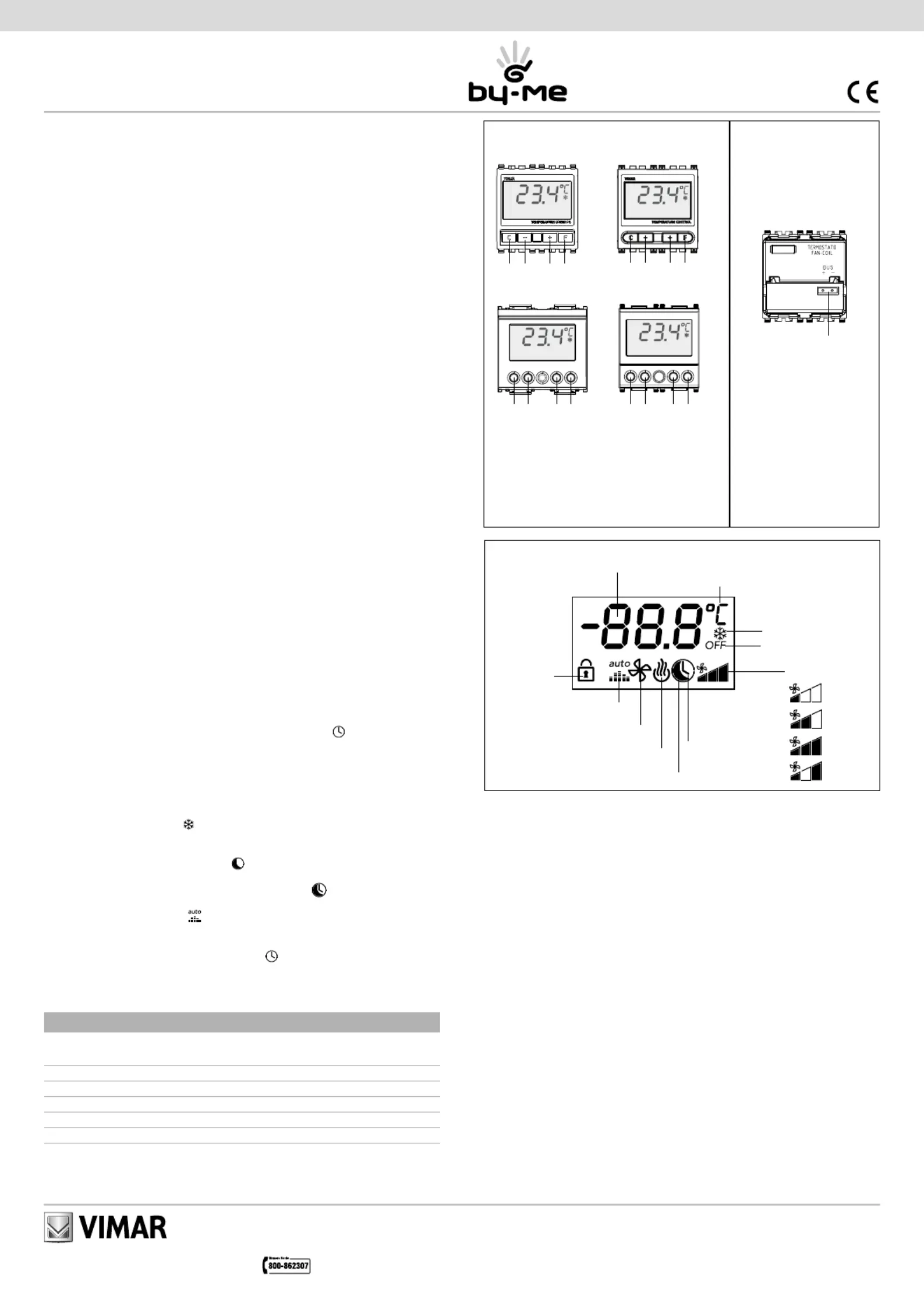

VISTA FRONTAL.
Notas.
• El funcionamiento manual en modalidad protegida permite variar el valor de temperatura con
VISTA TRASERA.
Bornes
bus TP
PANTALLA.
Funcionamiento
protegido
Temperatura
ambiente Unidad de medida
(Celsius)
Antihielo
Instalación apagada
Funcionamiento
temporizado
Reducción nocturna
Calefacción
Aire acondicionado
Funcionamiento automático
Velocidad del
ventilador-convector
Velocidad
1
Velocidad 2
Velocidad 3
Velocidad
automátic
a
Eikon
20513
Arké
19513
Idea
16953
Plana
14513
Idea Plana
Eikon
A B C D A B C D
A B C D
Arké
A B C D
