Vimar 19135.1.120.M Manual
Læs nedenfor 📖 manual på dansk for Vimar 19135.1.120.M (6 sider) i kategorien Lysdæmper. Denne guide var nyttig for 5 personer og blev bedømt med 4.5 stjerner i gennemsnit af 2 brugere
Side 1/6
L
L
N
P
N
S
120 V~ 60 Hz
20416
19416
16460
14416
20135.120-19135.120
16559.120-14135.120
01873.120
20416
19416
16460
14416
20135.120-19135.120
16559.120-14135.120
N
L
L
N
P
Viale Vicenza, 14 - 36063 Marostica VI Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
49400509A0 01 1309
VIMAR - Marostica - Italy

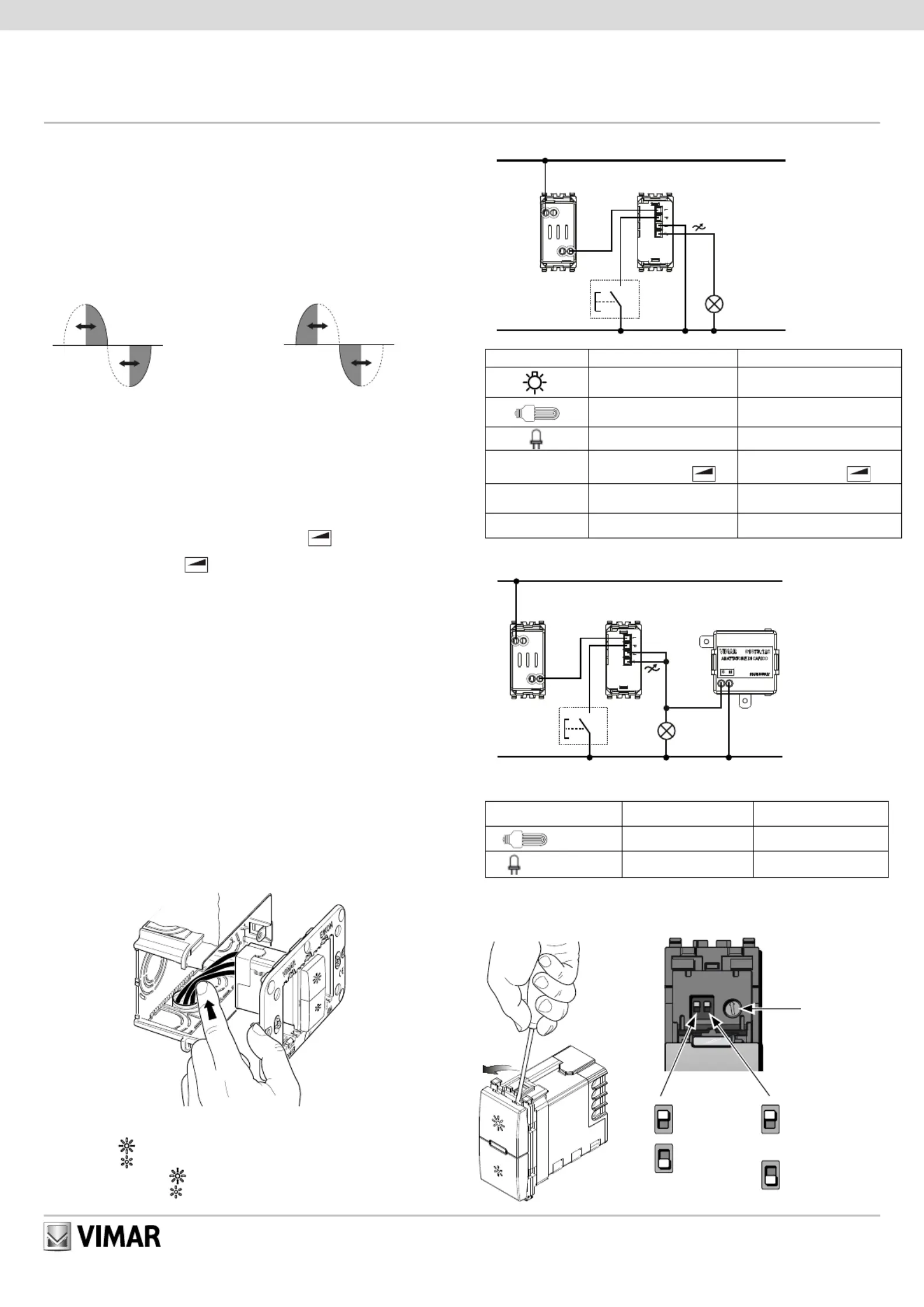

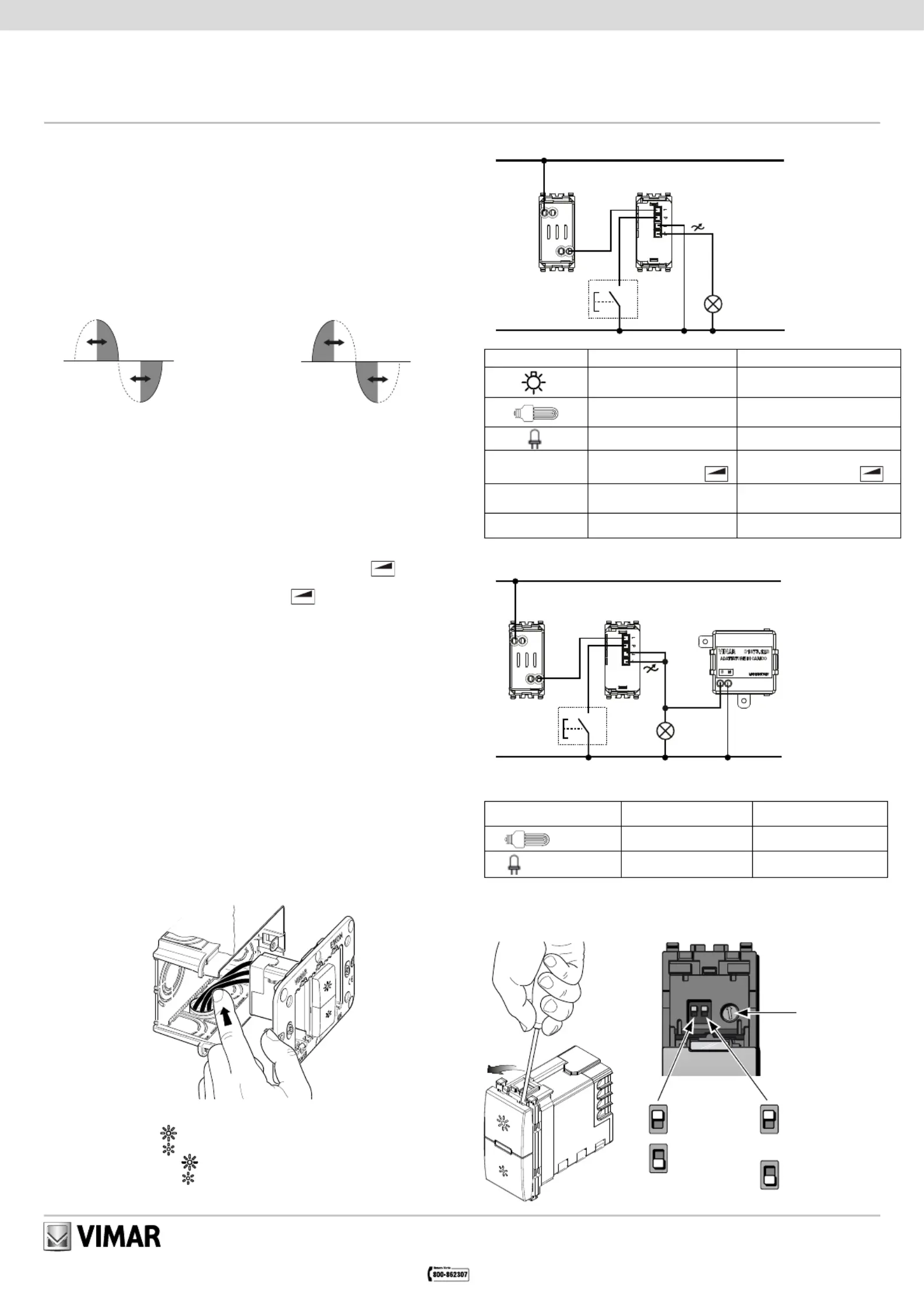

Regolatore universale 120 V~ 60 Hz per lampade ad incandescenza 40-500 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200
W, per alimentatori elettronici LED, comando ON/OFF e regolazione con pulsanti incorporati o
da più punti con pulsanti NO, funzione MASTER per 20137.120, regolazione intensità luminosa
minima, individuazione al buio. Apparecchio non installabile nei contenitori Isoset.
IMPORTANTE: Le lampade comandabili da un singolo regolatore master o slave devono
essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal
costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compati-
bile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada può
funzionare in entrambe le modalità ed è a discrezione dell’installatore scegliere la tipologia
di dimmeraggio che garantisce il miglior funzionamento della lampada.
CARATTERISTICHE
• Accensione, spegnimento e regolazione del carico mediante pulsanti incorporati o normali
pulsanti in chiusura non luminosi.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di
accese a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
L
.
• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-
scenti, lampade a LED o trasformatori elettronici di tipo
C
.
• Protezione contro i cortocircuiti all’accensione con segnalazione di intervento mediante spia lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ad un dispositivo MASTER possono essere aggiunti fino a 3
dispositivi SLAVE.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun
regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
COLLEGAMENTI
• Il collegamento deve avvenire in associazione a un portafusibile con fusibile rapido ad alto
potere di interruzione tipo F5AH250V come risulta dagli schemi.
• Comando e regolazione mediante pulsanti incorporati o da più punti con pulsanti NO in paral-
lelo. Non utilizzare pulsanti NO con spia luminosa.
ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CAVO DI NEUTRO.
• Nel collegamento a 2 Fili l’adattatore di carico va posizionato il più vicino possibile alla lampada
e collegato in parallelo ad essa.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER
e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del regolatore.
FUNZIONAMENTO
- Pressione breve del tasto o del pulsante ON/OFF: Comando di accensione
- Pressione breve del tasto o del pulsante ON/OFF: Comando di spegnimento
- Pressione prolungata del tasto o del pulsante ON/OFF: Aumento luminosità
- Pressione prolungata del tasto o del pulsante ON/OFF: Diminuzione luminosità
Nota: al fine di cambiarne la funzionalità, il pulsante ausiliario deve essere rilasciato
e premuto nuovamente.
COLLEGAMENTO 3 FILI
Carichi comandabili LE TE
40 ÷ 500 W 40 ÷ 300 W
10 ÷ 100 W 10 ÷ 200 W (max 5 lampade) (max 10 lampade)
3 ÷ 100 W 3 ÷ 200 W (max 5 lampade) (max 10 lampade)
Trasformatori elettronici
per alogene
40 ÷ 300 W
(max 3 trasformatori di tipo
L
)
40 ÷ 300 W
(max 5 trasformatori di tipo
C
)
Alimentatori
01874.120-01875.120
max 10 alimentatori Non applicabile
Lampade 02662.120
max 10 lampade Non applicabile
COLLEGAMENTO 2 FILI
In questa configurazione è sempre necessario utilizzare l’adattatore di carico art. 01873.120
Carichi comandabili LE TE
+ 01873.120
10 ÷ 40 W 10 ÷ 40 W (max 2 lampade) (max 2 lampade)
+ 01873.120
3 ÷ 40 W 3 ÷ 40 W (max 2 lampade) (max 2 lampade)
CONFIGURAZIONE
Rimuovere il tasto superiore del regolatore.
Aumenta l’intensità
luminosa minima
Diminuisce l’intensità
luminosa minima
LE
Flash start
accensione al massimo
per 1 s per poi portarsi
all’intensità impostata
Soft start
accensione graduale
fino a raggiungere
l’intensità impostata
TE
Il collegamento 2 fili
va utilizzato sola-
mente per sostituire
regolatori in impian-
ti elettrici esistenti
dove non e’ presente
il cavo di neutro nella
scatola del regola-
tore.
Pulsante ON/OFF
e regolazione
Dimmerazione con taglio inizio fase LE Dimmerazione con taglio ne fase TE
Eikon
20135.120
Arké
19135.120
Idea
16559.120
Plana
14135.120
Pulsante ON/OFF
e regolazione
