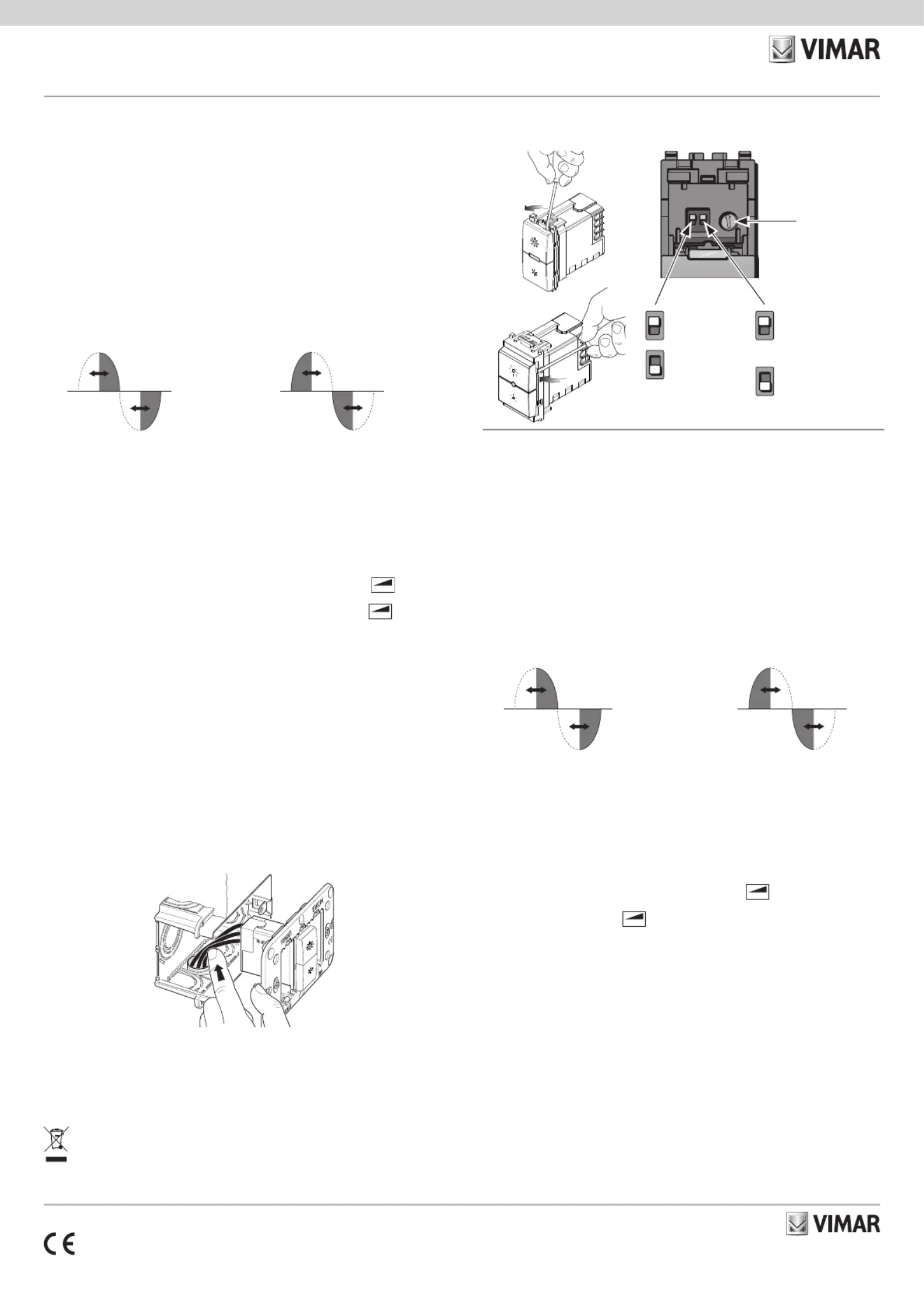

Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400508F0 03 2207
EIKON
20135.1
ARKE’
19135.1
19135.AB.1
IDEA
16559.1
PLANA
14135.1
Dimmer universale 230 V~ 50 Hz per lampade ad incandescenza 40-400 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200
W, per alimentatori elettronici LED, comando ON/OFF e regolazione con pulsanti incorporati
o da più punti con pulsanti NO, funzione MASTER per 20137, regolazione intensità luminosa
minima, individuazione al buio. Apparecchio non installabile nei contenitori Isoset.
La soluzione abbinata alla serie civile Arké è disponibile anche in versione antibatterica (art.
19135.AB.1). Il trattamento antibatterico garantisce l’igiene del prodotto tramite l’azione di
ioni di argento (AG+) e previene la formazione e la proliferazione di germi, batteri, virus e
funghi. Affinché l’azione antibatterica sia efficace e per il mantenimento dell’igiene si racco-
manda di procedere con la normale e regolare pulizia del prodotto.
IMPORTANTE: Le lampade comandabili da un singolo dimmer master o slave devono
essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal
costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compati-
bile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada può
funzionare in entrambe le modalità ed è a discrezione dell’installatore scegliere la tipologia
di dimmeraggio che garantisce il miglior funzionamento della lampada.
CARATTERISTICHE.
• Accensione, spegnimento e regolazione del carico mediante pulsanti incorporati o normali
pulsanti in chiusura non luminosi.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di
accese a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
L
.
• Regolazione taglio a fine fase (TE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili e trasformatori elettronici di tipo
C
.
• Protezione contro i cortocircuiti con segnalazione di intervento mediante spia lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ad un dispositivo MASTER possono essere aggiunti fino a 3
dispositivi SLAVE.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 dimmer nella stessa scatola, i carichi comandabili da ciascun
dimmer devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
• Il collegamento 3 fili è richiesto nel caso in cui si utilizzino gli alimentatori 01874-01875 e le
lampade 02662.
COLLEGAMENTI.
• Comando e regolazione mediante pulsanti incorporati o da più punti con pulsanti NO in paral-
lelo. Non utilizzare pulsanti NO con spia luminosa.
ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CONDUTTORE DI NEUTRO.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il dimmer MASTER e
i dimmer SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del dimmer.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
DICHIARAZIONE SUPPLEMENTARE A CURA DEL COSTRUTTORE
La tabella Carichi comandabili è valida anche per applicazioni in 220 V 60 Hz.~
Regolazione con taglio inizio fase LE Regolazione con taglio ne fase TE
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve
essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali
di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente
l’apparecchiatura che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso
i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
2 è inoltre possibile consegnare gratuitamente, senza obbligo di
acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’ap-
parecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

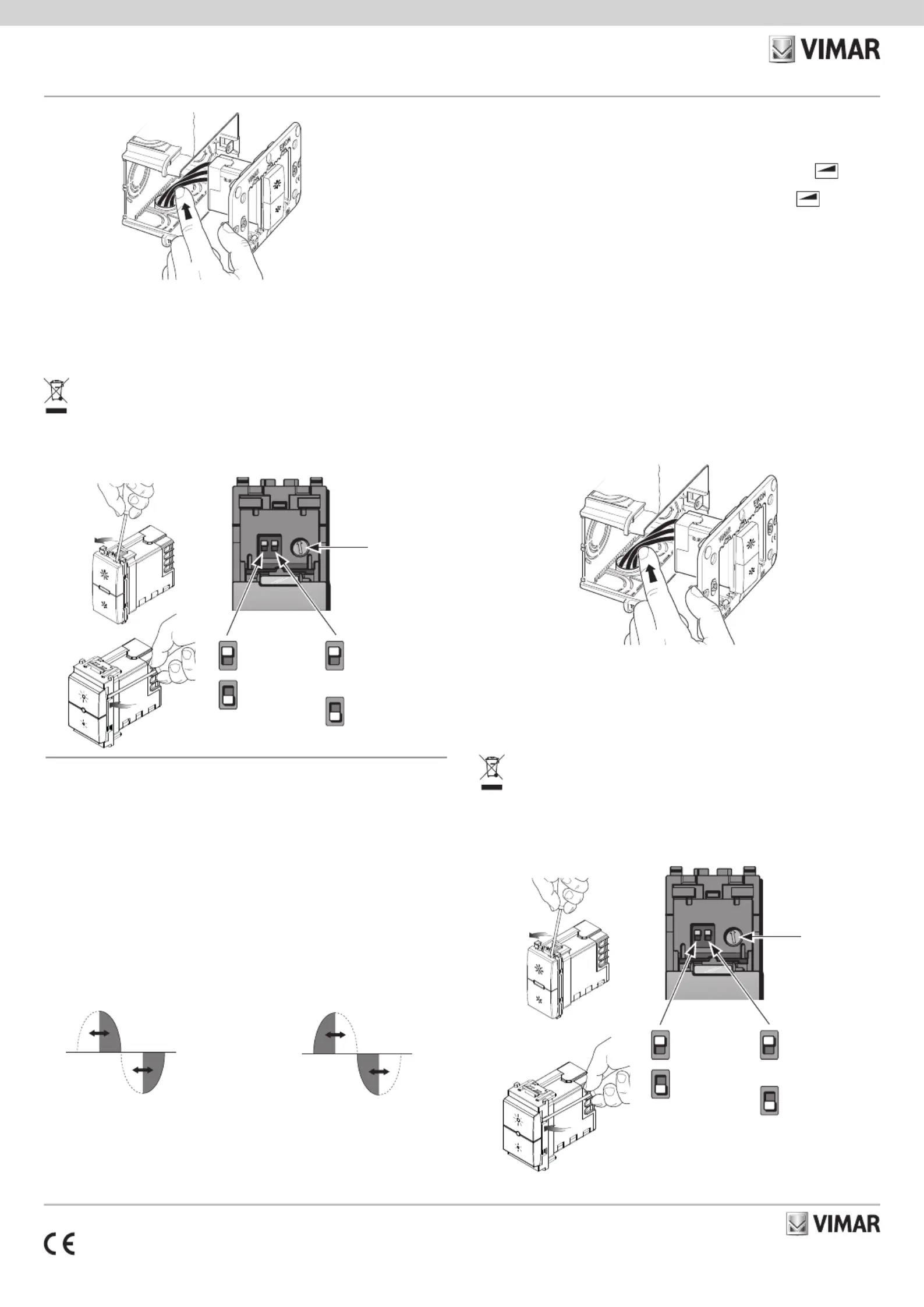

CONFIGURAZIONE.
Rimuovere il tasto superiore ed impostare i dip-switch secondo la sequenza colori desiderata.
Aumenta intensità
luminosità minima
Diminuisce intensità
luminosità minima
LE
Flash start
accensione al massimo
per 1 s per poi portarsi
all’intensità impostata
Soft start
accensione graduale
fino a raggiungere
l’intensità impostata
TE
20135.1
19135.1
19135.AB.1
14135.1
16559.1
Dimmer 230 V~ 50 Hz for 40-400 W incandescent lamps, 40-300 VA electronic transfomers,
10-200 W CFL lamps, 3-200 W LED lamps and LED electronic transfomers, ON/OFF con-
trol and regulation with built-in push button or from NO peripheral push buttons, MASTER
function for 20137, minimumpower control, visible in darkness. Not for Isoset enclosures.
The solution combined with the Arké residential series is also available in antibacterial ver-
sion (art. 19135.AB.1). The antibacterial treatment ensures full hygiene thanks to the action
of the silver ions (AG+), which prevent the formation and spread of germs, bacteria, viruses
and fungi. To maintain the hygiene and effectiveness of its antibacterial action, clean the
product regularly.
IMPORTANT: Lamps controllable from a single MASTER or SLAVE dimmer must all be
the same. All controllable loads must be declared DIMMERABLE by the manufacturer.
Check the type of compatible dimmering on the lamp package: LE (Leading Edge) or TE
(Trailing Edge). Where not specified, the lamp works in both modes, at the discretion of
the installer; choose the type of dimmering that ensures the best lamp.
CHARACTERISTICS
• ON, OFF and dimmering with built-in buttons or normal non-lit buttons.
• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way the
life of a lamp is increased by reducing stress on the filament and prevents light flash.
• Flash start: used with compact fluorescent lamps, ensures that the lamps are switched on
correctly, reducing any difficulties to a minimum.
• Soft end: slowly brings the load down from on to off.
• Leading Edge mode: used with incandescent lamps, compact fluorescent lamps and LED
compatible lamps, as well as L-type electronic transformers
L
.
• Tailing Edge mode: used with compatible loads such as fluorescent lamps, LED lamps or
C-type electronic transformers
C
.
• .Protection against short-circuit together with flashing-lamp blow-out detector
• Thermal protection with flashing-lamp blow-out detector.
• MASTER-SLAVE function: paying attention not to exceed maximum power controllable by
each dimmer. A MASTER device can have up to 3 SLAVE devices.
• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.
• If installing 2 dimmers in a single box, the loads that can be controlled by each dimmer must
be reduced so that their total does not exceed the maximum power that can be controlled
by a single device.
• The 3-wire connection is required if you are using the power supply units 01874-01875 and
the lamps 02662.
CONNECTIONS
• Control and dimmering with built-in button or more points with NO buttons in parallel. Do not
use NO buttons with pilot light.
NOTE: THE ON/OFF BUTTON IS CONNECTED TO THE CABLE NEUTRAL.
• For correct operation, the length of each connection between the MASTER and SLAVE dim-
mers or the NO buttons may not exceed 100 m.
• Press the connection conductors to the bottom of the box to prevent them from coming into
contact with the dimmer body.
Dimmering with Leading Edge mode Dimmering with Trailing Edge mode
