Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400515A0 02 1911
Eikon
20138.120
20139.120
Arké
19138.120
19139.120
Plana
14138.120
14139.120
20138.120-19138.120-14138.120 Regolatore RGB 120V 60 Hz per lampade
LED RGB, per alimentatori elettronici LED RGB, comando ON/OFF e regola-
zione intensità luminosa con pulsante incorporato o da più punti con pulsanti
NO, regolazione colore con potenziometro rotativo, individuazione al buio.
Apparecchio non installabile nei contenitori Isoset.
20139.120-19139.120-14139.120 Regolatore FADING-SHOW 120 V 60 Hz per
lampade LED RGB, per alimentatori elettronici LED RGB, comando ON/OFF e
regolazione intensità luminosa con pulsante incorporato o da più punti con pul-
santi NO, regolazione velocità di transizione colore con potenziometro rotativo,
individuazione al buio. Apparecchio non installabile nei contenitori Isoset.
CARATTERISTICHE
• Accensione, spegnimento e regolazione del carico mediante pulsante incorporato o
normali pulsanti in chiusura non luminosi; regolazione mediante manopola rotativa.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di
spento a quello di luminosità massima o precedentemente impostata; in questo
modo si evita l’effetto abbagliante per le persone.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo
stato di accese a quello di spento.
• Protezione contro i cortocircuiti all’accensione con segnalazione di intervento
mediante spia lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Il regolatore RGB può essere collegato al carico assieme al regolatore FADING
SHOW. Funziona solo un regolatore alla volta; è necessario spegnere il regolatore
attivo per poter accendere quello successivo.
• Non si possono collegare assieme più regolatori RGB o più regolatori FADING
SHOW.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra
0 °C e +35 °C.
COLLEGAMENTI
• Il collegamento deve avvenire in associazione a un portafusibile (20416-19416-
14416) con fusibile rapido a alto potere di interruzione tipo F2,5AH250V come
risulta dagli schemi.
• Comando ON/OFF e regolazione mediante pulsante incorporato o da più punti
con pulsanti NO (art. 20008, 19008, 14008) in parallelo. Non utilizzare pulsanti
NO con spia luminosa.
• Non collegare più regolatori RGB o FADING SHOW in serie o parallelo tra loro.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regola-
tore, i pulsanti NO e il carico non deve superare i 100 m.

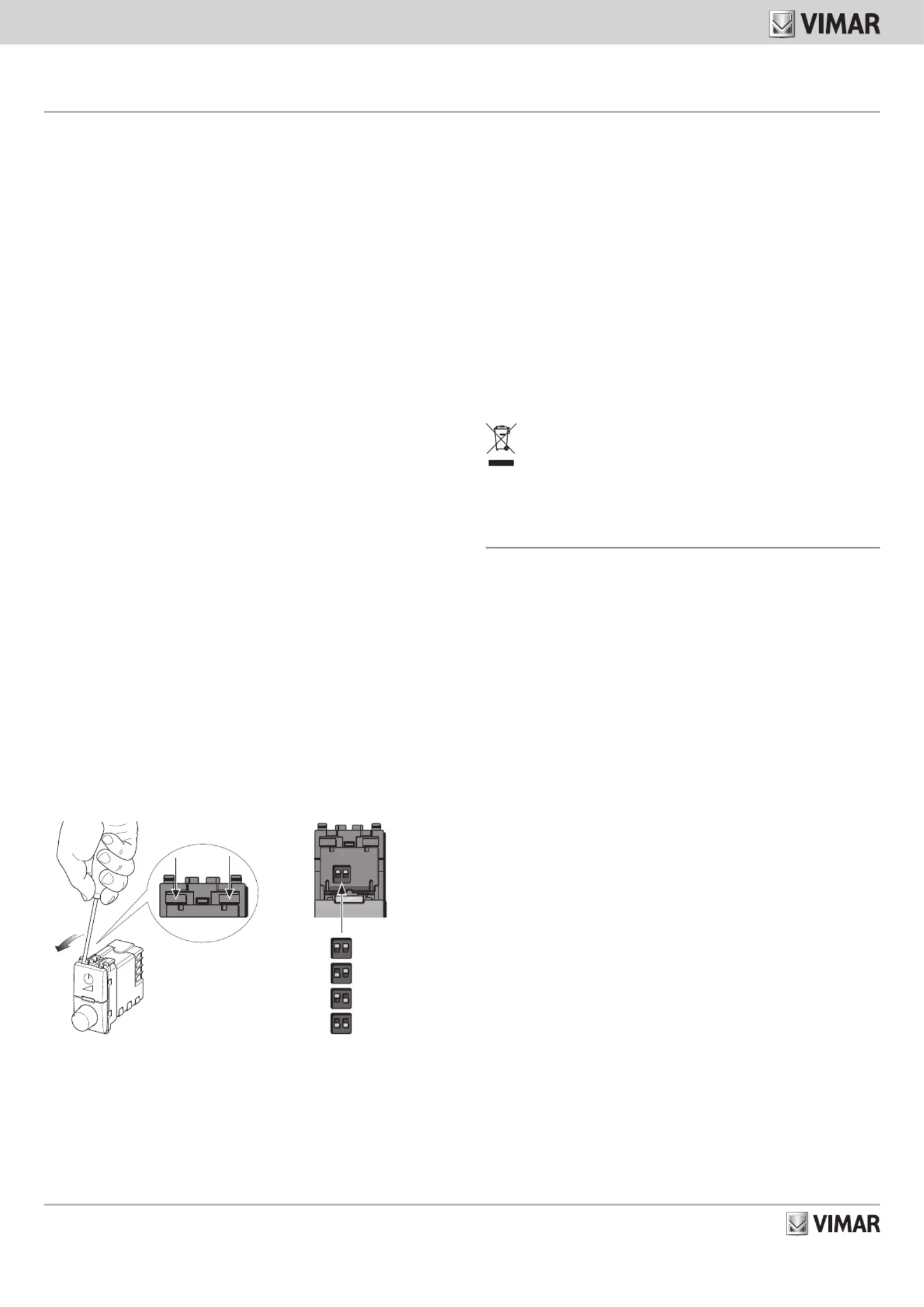

CONFIGURAZIONE (NECESSARIA SOLO PER ART. 20139.120-
19139.120-14139.120)
Rimuovere il tasto superiore del regolatore ed impostare i dip-swich secondo la
sequenza di colori desiderata.
Blu-Verde
Rosso-Verde
Rosso-Blu
Rosso-Verde-Blu
FUNZIONAMENTO
• L’accensione e lo spegnimento avvengono premendo rapidamente il pulsante, la
regolazione dell’intensità del colore mantenendolo premuto; per invertire il senso
di regolazione interrompere e ripristinare la pressione.
- Art. 20138.120-19138.120-14138.120: regolazione di colore mediante mano-
pola rotativa.
- Art. 20139.120-19139.120-14139.120: regolazione velocità FADING SHOW
mediante manopola (variabile da un min di 10 – 15 sec ad un max di 5 - 8 min
a seconda della sequenza di colori).
• Se la spia luminosa non si accende controllare il fusibile ed eventualmente sosti-
tuirlo con un altro dello stesso modello.
• Se la spia luminosa lampeggia all’accensione controllare ed eventualmente sosti-
tuire il carico (carico in cortocircuito).
• Se la spia luminosa lampeggia dopo che il carico è stato acceso, l’installazione
non è stata eseguita correttamente provocando l’intervento della protezione ter-
mica. Far verificare l’installazione da un tecnico specializzato.
REGOLE DI INSTALLAZIONE
• L’installazione deve essere effettuata da personale qualificato con l’osservanza
delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
• La potenza nominale non deve essere mai superata.
• Sovraccarichi, archi elettrici e cortocircuiti possono danneggiare irreparabilmente
il regolatore. Prima dell’installazione eseguire un’attenta verifica del circuito elimi-
nando le eventuali cause sopra esposte.
• Il regolatore non è provvisto di interruzione meccanica nel circuito principale e
non fornisce quindi separazione galvanica. Il circuito sul lato carico deve essere
considerato sempre in tensione.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto
alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto,
conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elet-
trotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’appa-
recchiatura che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura
di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m 2 è
inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con
dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l’apparecchiatura.
20138.120-19138.120-14138.120 RGB dimmer 120V 60 Hz for RGB LED
lamps, for RGB LED electronic power supplies, ON/OFF switch and brightness
adjustment with built-in button or from several points with N.O. push buttons,
colour adjustment with rotary potentiometer, location in the dark. Not suitable
for installation in Isoset enclosures.
20139.120-19139.120-14139.120 FADING-SHOW dimmer 120V 60 Hz for
RGB LED lamps, for RGB LED electronic power supplies, ON/OFF switch and
brightness adjustment with built-in button or from several points with N.O. push
buttons, colour transition speed adjustment with rotary potentiometer, location
in the dark. Not suitable for installation in Isoset enclosures
.
CHARACTERISTICS
• Turning on, off and dimmering using the incorporated button or normal buttons
without pilot light when off; colour adjustment using the knob.
• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels;
this prevents light flash.
• Soft end: slowly brings the load down from on to off.
• Protection against short-circuiting when turning on with flashing blow-out indica-
tor.
• Thermal protection with flashing blow-out indicator.
• The RGB dimmer can be connected to the load with the FADING SHOW dimmer.
Only one dimmer works at a time. You must turn off the active dimmer to be able
to turn on the next one.
• It is not possible to connect more than one RGB or FADING SHOW dimmers
together.
• It should be used in dry, dust-free places at a temperature of between 0°C and
+35°C.
CONNECTIONS
• The connection should be made together with a fuse carrier with a quick-acting
fuse with a high breaking capacity type F2.5AH250V as shown in the diagrams.
• Control with incorporated button or more points with NO (art. 20008, 19008,
14008) buttons in parallel. Do not use NO buttons with pilot light.
• Do not connect several RGB or FADING SHOW dimmers in series or in parallel.
• For correct operation, the length of each connection between the dimmers, the
NO buttons may and the load not exceed 100 m.

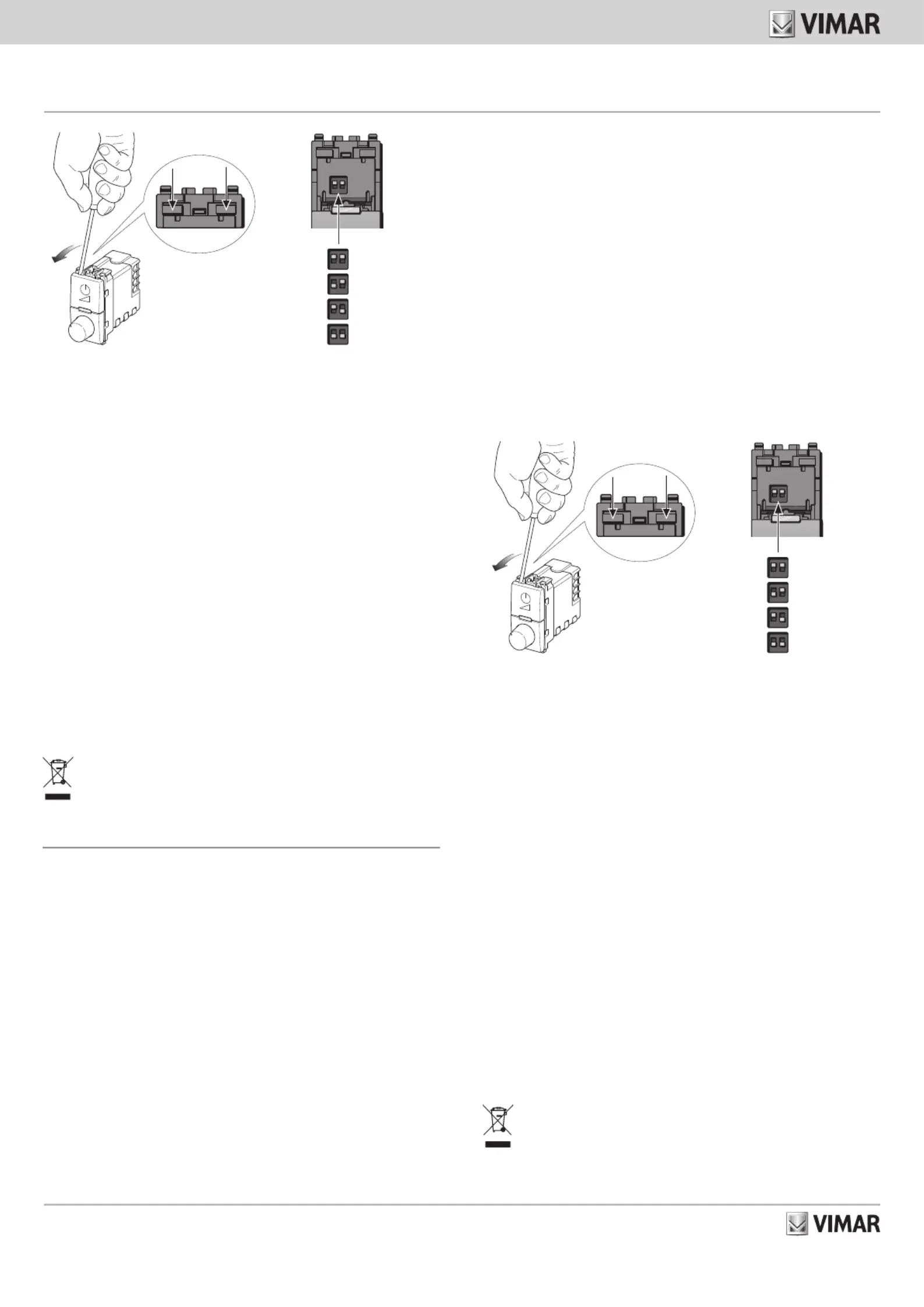

CONFIGURATION (ONLY NECESSARY FOR ART. 20139.120-
19139.120-14139.120)
Remove the top button of the dimmer and set the dip-switches according to the
sequence of colours you want.
